OPIS

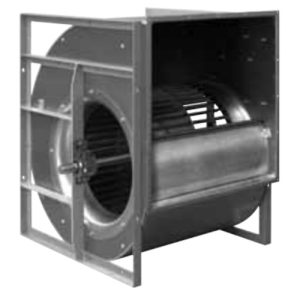

Dwustronnie ssące wentylatory promieniowe serii ADH przeznaczone są do przetłaczania czystego powietrza. Stosowane głównie w urządzenia wentylacyjnych, grzewczych oraz klimatyzacyjnych. Cechą charakterystyczną wentylatorów ADH jest zwarta budowa, wysoka efektywność oraz niski poziom hałasu. Wirnik wentylatora z łopatkami zagiętymi do przodu, osadzony na obustronnie łożyskowanym wale. Maksymalna temperatura przetłaczanego medium +80°C.
KONSTRUKCJA
– obudowa oraz wirnik wentylatora wykonany z galwanizowanej blachy stalowej
– wirnik dwustronnie ssący z łopatkami zagiętymi do przodu, wyważony statycznie oraz dynamicznie
– wirnik osadzony na obustronnie łożyskowanym wale napędowym
– bezobsługowe łożyska
DOSTĘPNE WYKONANIA
– wykonanie podstawowe wentylatora, lekka konstrukcja – ADH E0 / ADH L
– wykonanie podstawowe wentylatora wyposażone w lekką ramę nośną z kątownika – ADH E2 / ADH R
– wykonanie wzmocnione, wyposażone w ramę nośną, na której osadzono wzmocnione łożyska w przemysłowych obudowach, średnica wału powiększona – ADH E4 / ADH K
– wykonanie wzmocnione +, wyposażone w ramę nośną, na której osadzono wzmocnione łożyska w przemysłowych obudowach, średnica wału powiększona – ADH E6 / ADH K1
– wykonanie wzmocnione ++, wyposażone w ramę nośną na której osadzono wzmocnione łożyska w przemysłowych obudowach, średnica wału powiększona, wersja przeznaczona do najcięższych warunków pracy – ADH E7 / ADH K2
– wykonanie podwójne, tzw. bliźniak, dwa wentylatory na jednym wale napędowym. Dostępna każda z poprzednich wersji. Przykładowo ADH G2E0; ADH G2E2; ADH G2R – szczegóły w karcie katalogowej
– wykonanie przeciwwybuchowe wg ATEX
– wykonanie wyposażone w kompletne przeniesienie napędu, silnik elektryczny, ramę nośną, itp.
SPECYFIKACJA
– przetłaczane medium: powietrze czyste
– zakres temperaturowy przetłaczanego medium -20…+80°C
– figury LG, RD oraz kąty wg karty katalogowej
AKCESORIA
– stopy montażowe
– kompensator dla strony tłocznej
– siatka ochronna strony tłocznej
– siatka ochronna strony ssącej
– kołnierz mocujący strony tłocznej
– wibroizolatory montażowe
– osłona wału napędowego
– króciec odprowadzenia kondensatu
– drzwi inspekcyjne
| Zdjęcie | Nazwa | Wykonanie | Wydajność (m3/h) | Ciśnienie (Pa) | Moc (kW) | Prędkość (obr/min) | Napięcie (V) | Wysyłka | Cena | |||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
standardowe | 3700 | 1400 | - | 4200 | - | zapytaj o termin |
|
||||||||||||||||||||||||||||

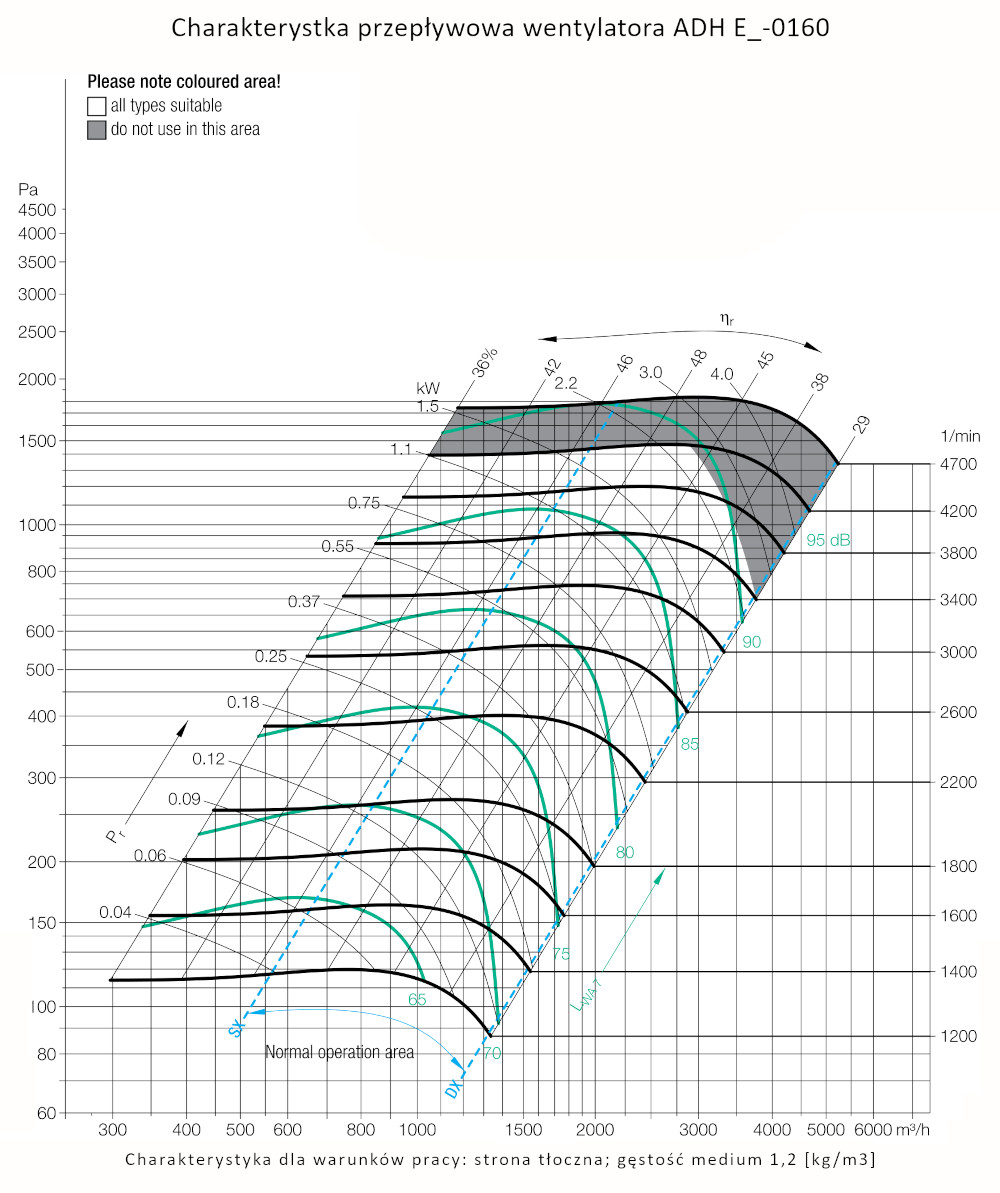

ADH E_-0160 wentylator promieniowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
standardowe | 4500 | 1800 | - | 4000 | - | zapytaj o termin |
|
||||||||||||||||||||||||||||

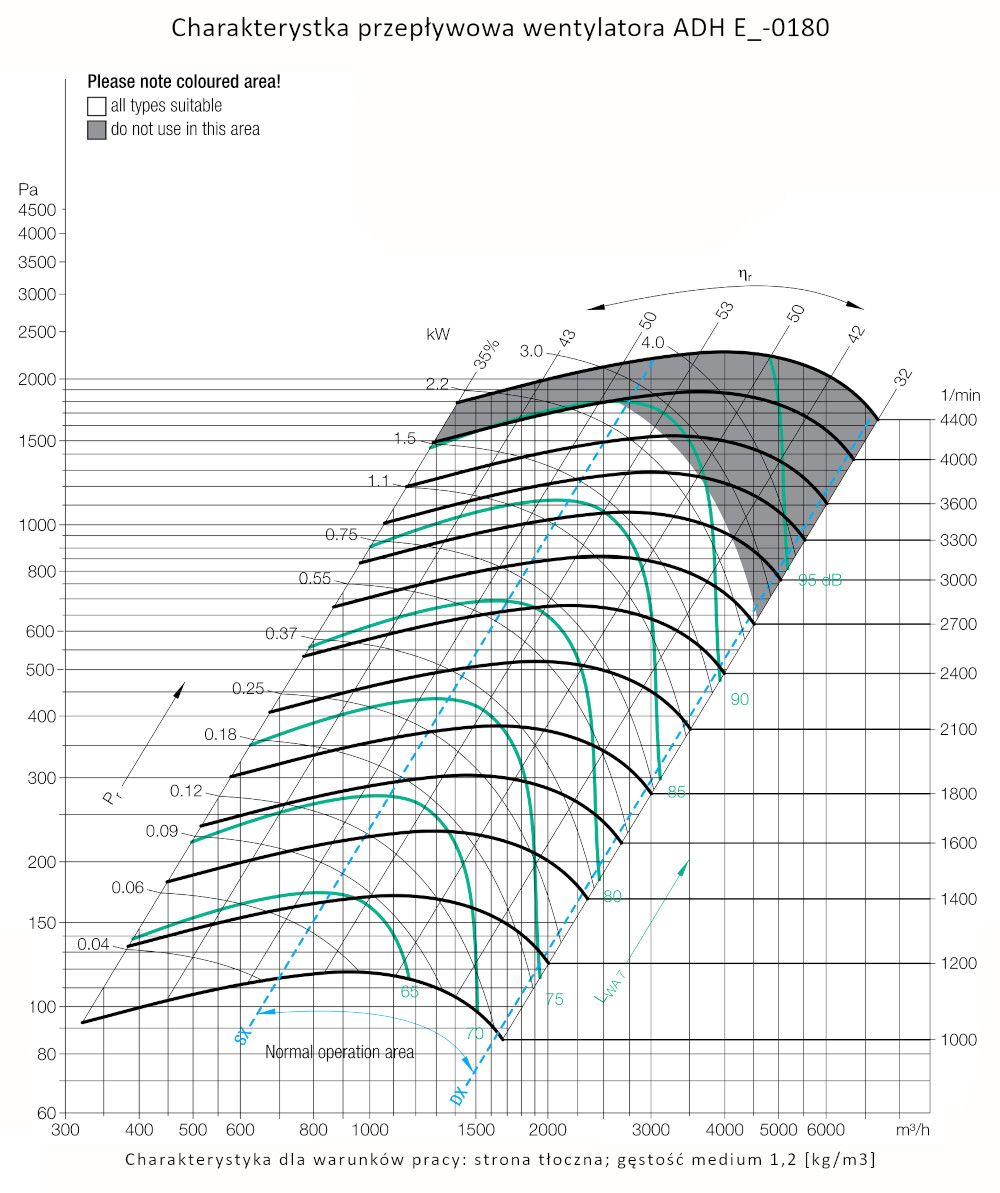

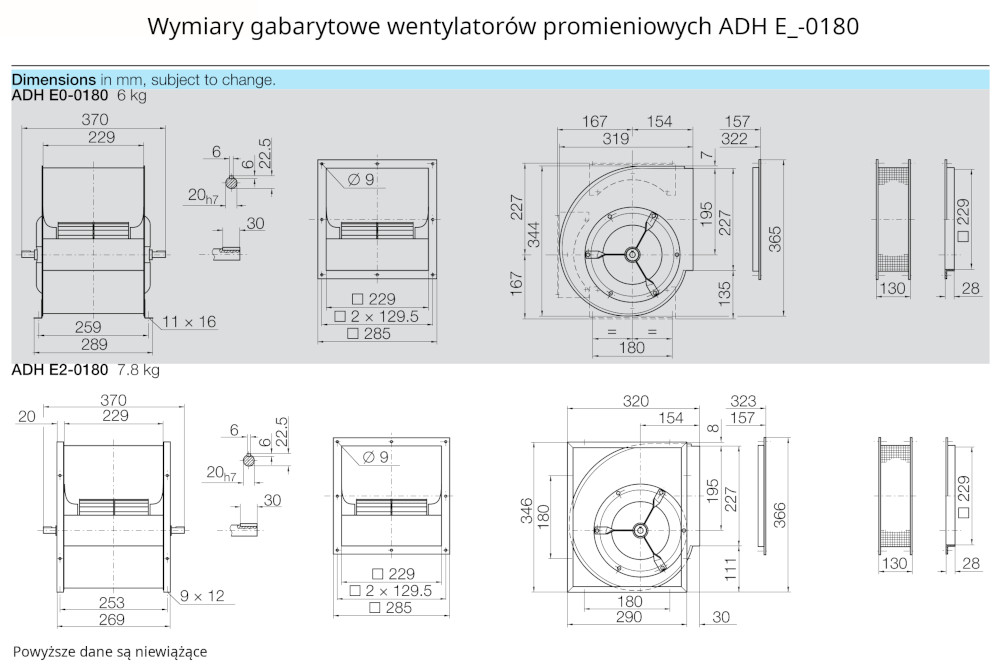

ADH E_-0180 wentylator promieniowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
standardowe | 6000 | 1900 | - | 3800 | - | zapytaj o termin |
|
||||||||||||||||||||||||||||

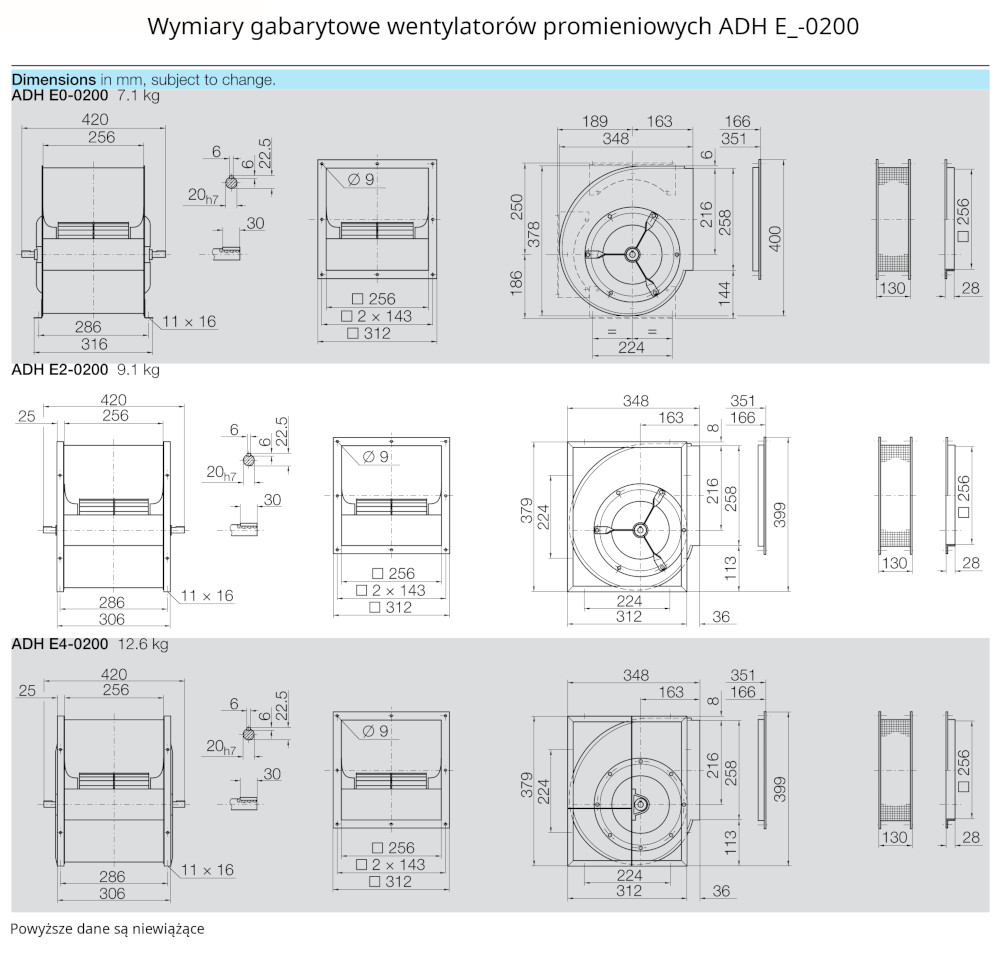

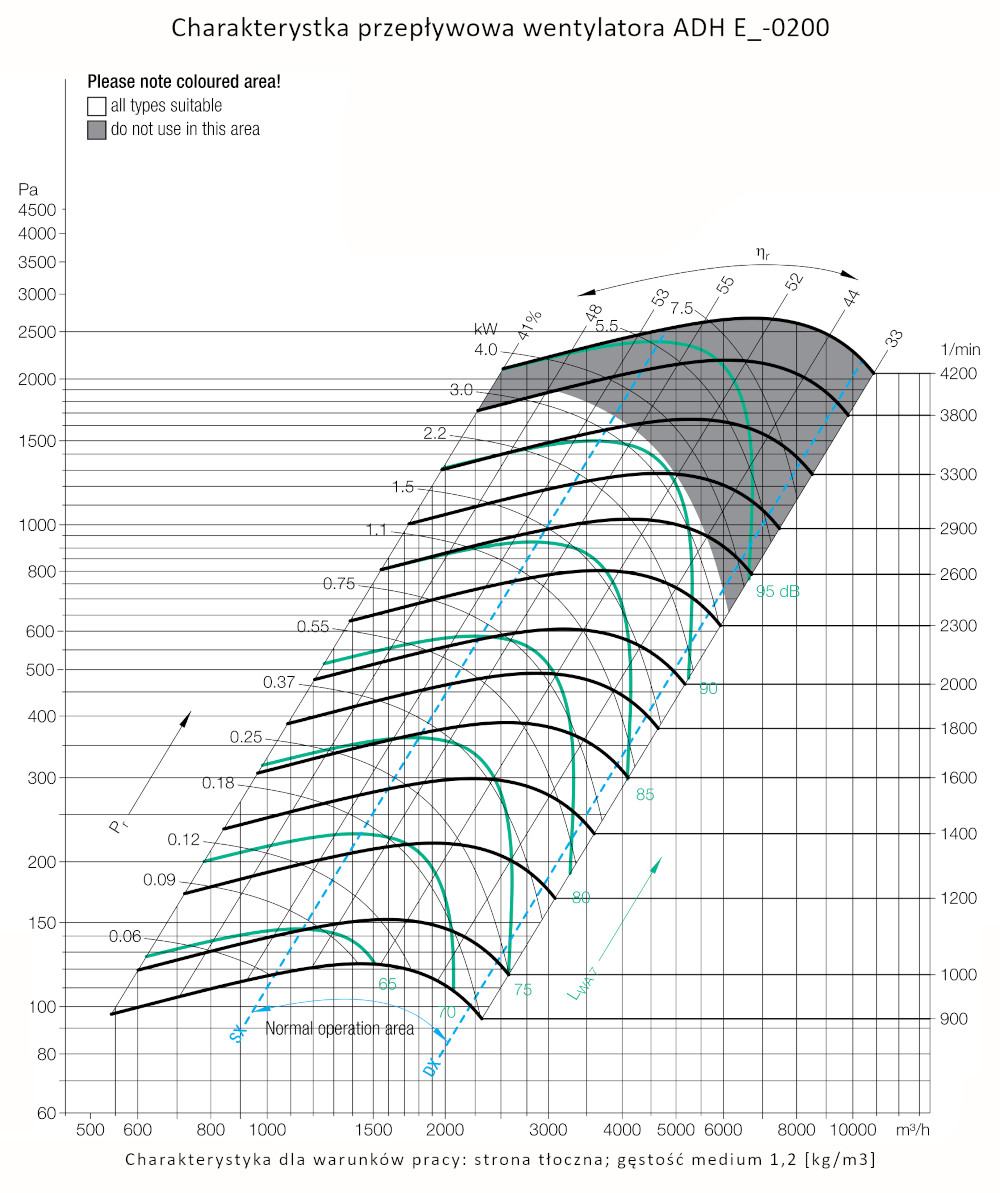

ADH E_-0200 wentylator promieniowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
standardowe | 7500 | 1800 | - | 3400 | - | zapytaj o termin |
|
||||||||||||||||||||||||||||
ADH E_-0225 wentylator promieniowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
standardowe | 11000 | 2000 | - | 3000 | - | zapytaj o termin |
|
||||||||||||||||||||||||||||

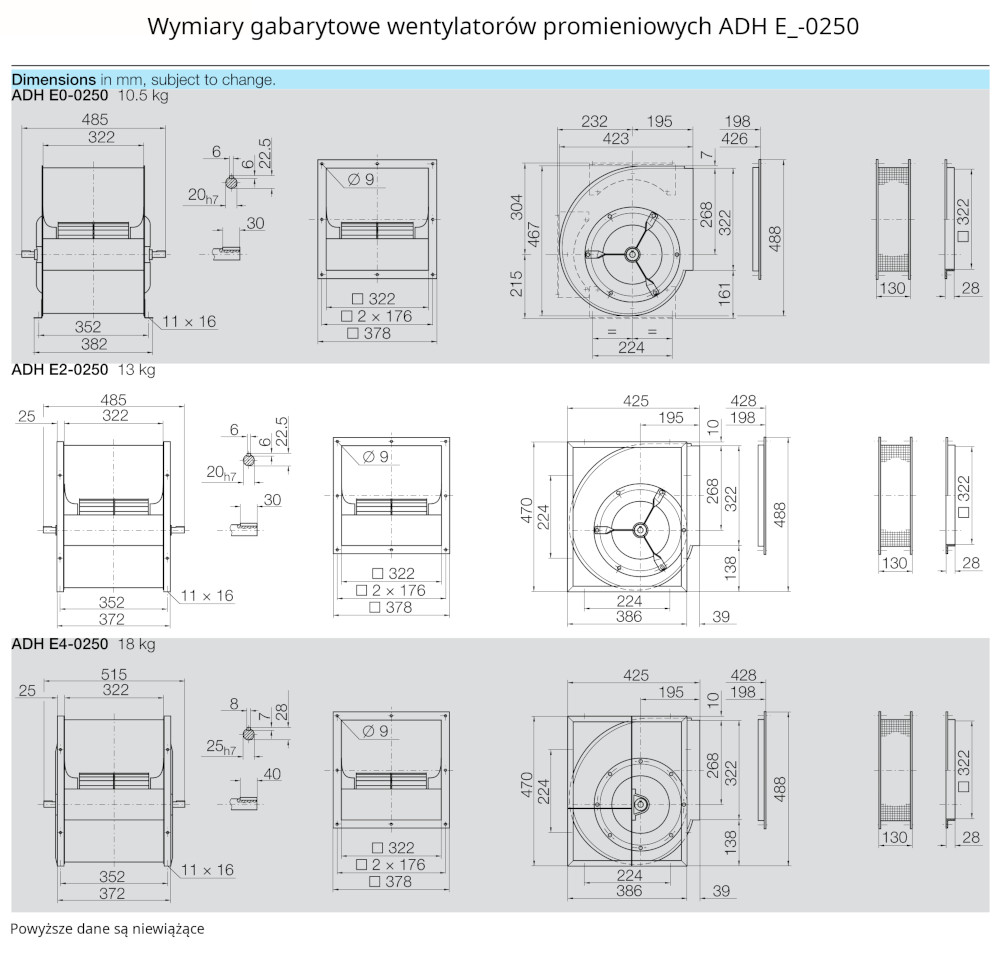

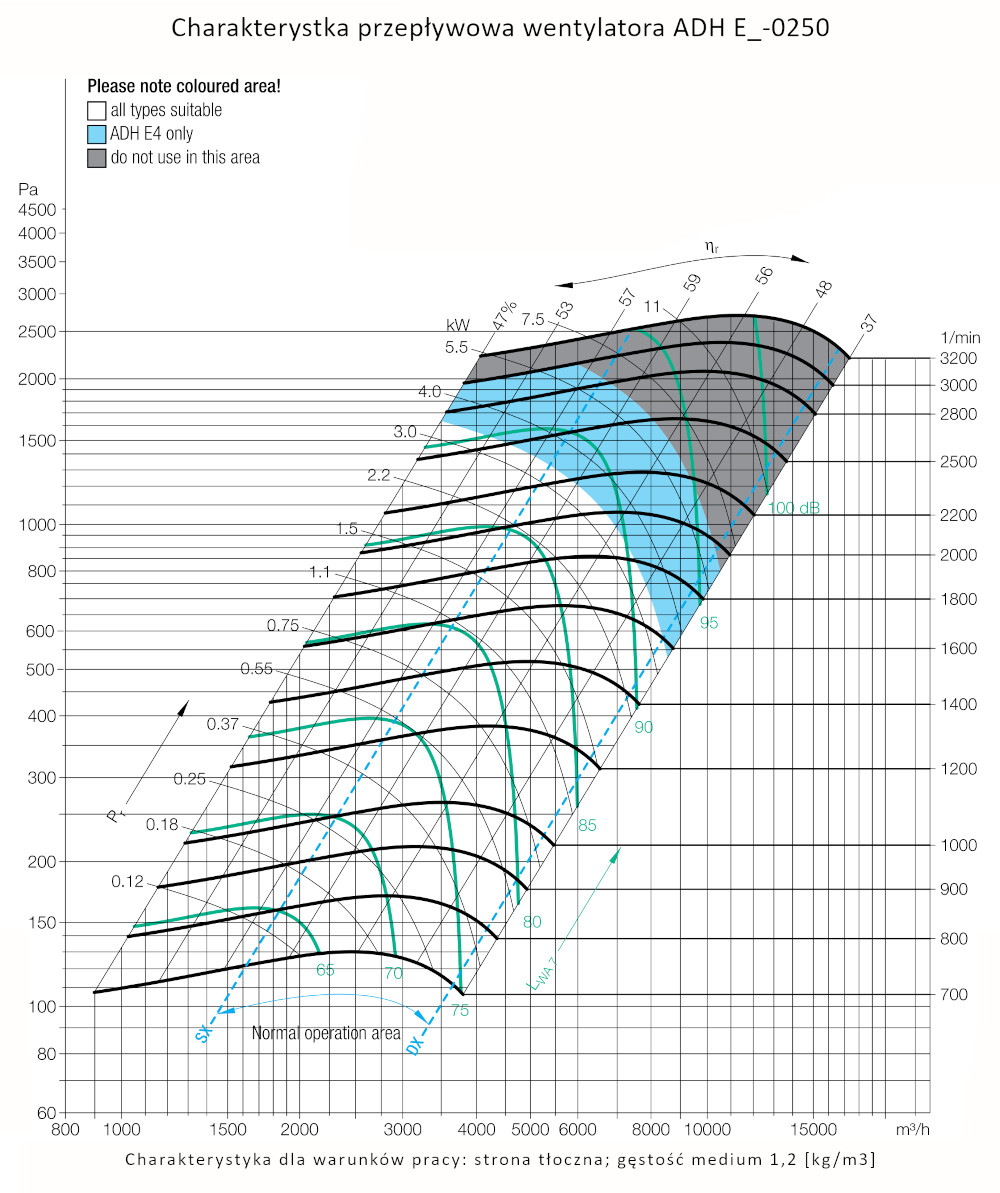

ADH E_-0250 wentylator promieniowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
standardowe | 14000 | 2200 | - | 2700 | - | zapytaj o termin |
|
||||||||||||||||||||||||||||

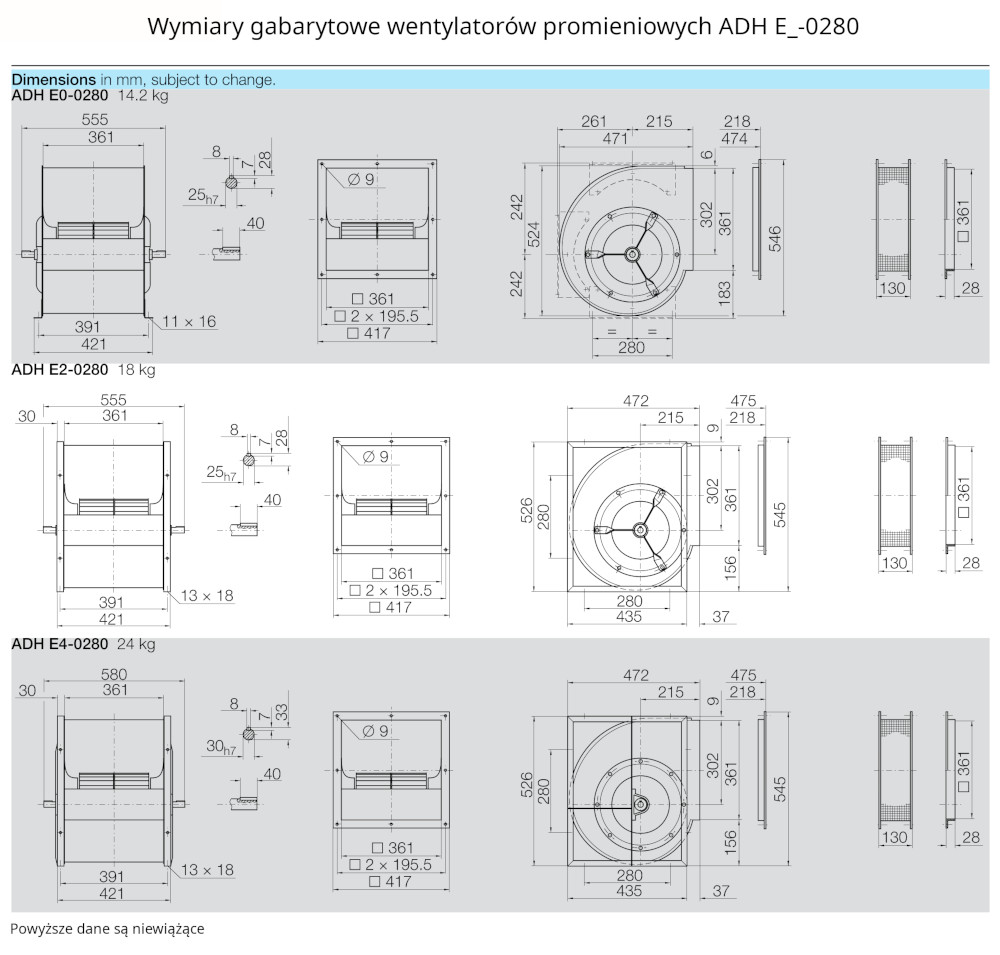

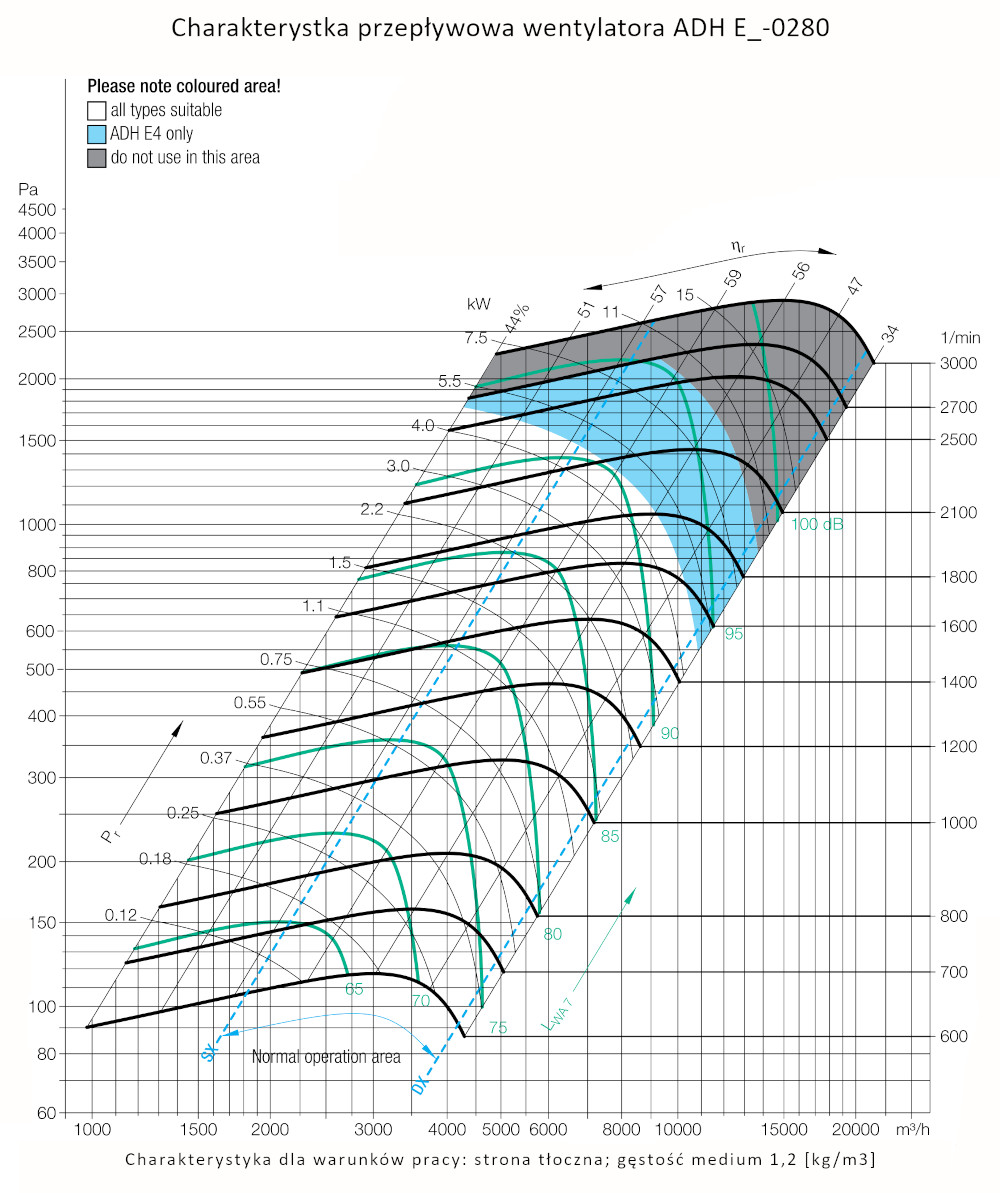

ADH E_-0280 wentylator promieniowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
standardowe | 20500 | 2400 | - | 2400 | - | zapytaj o termin |
|
||||||||||||||||||||||||||||

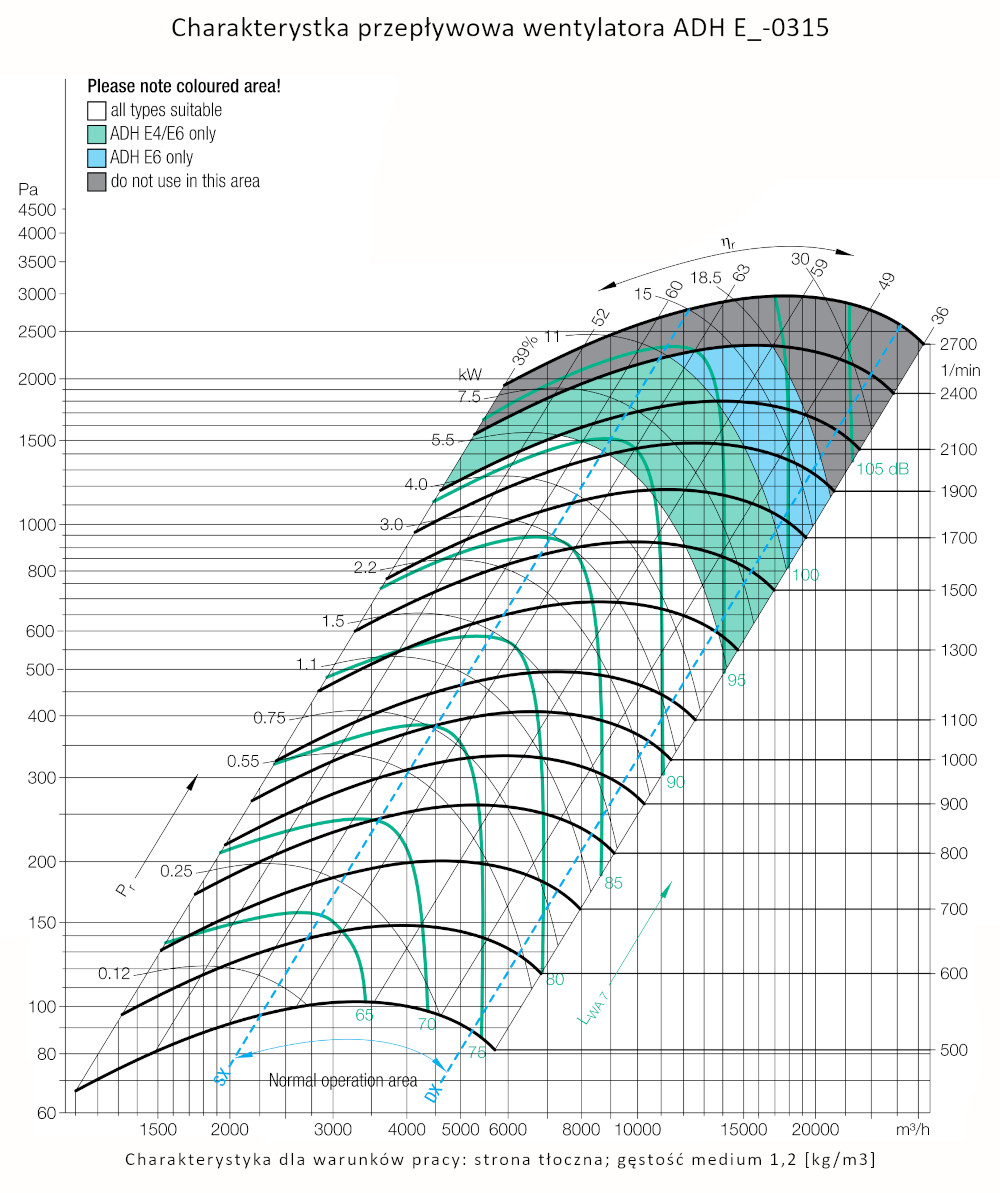

ADH E_-0315 wentylator promieniowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
standardowe | 27000 | 2100 | - | 2000 | - | zapytaj o termin |
|
||||||||||||||||||||||||||||

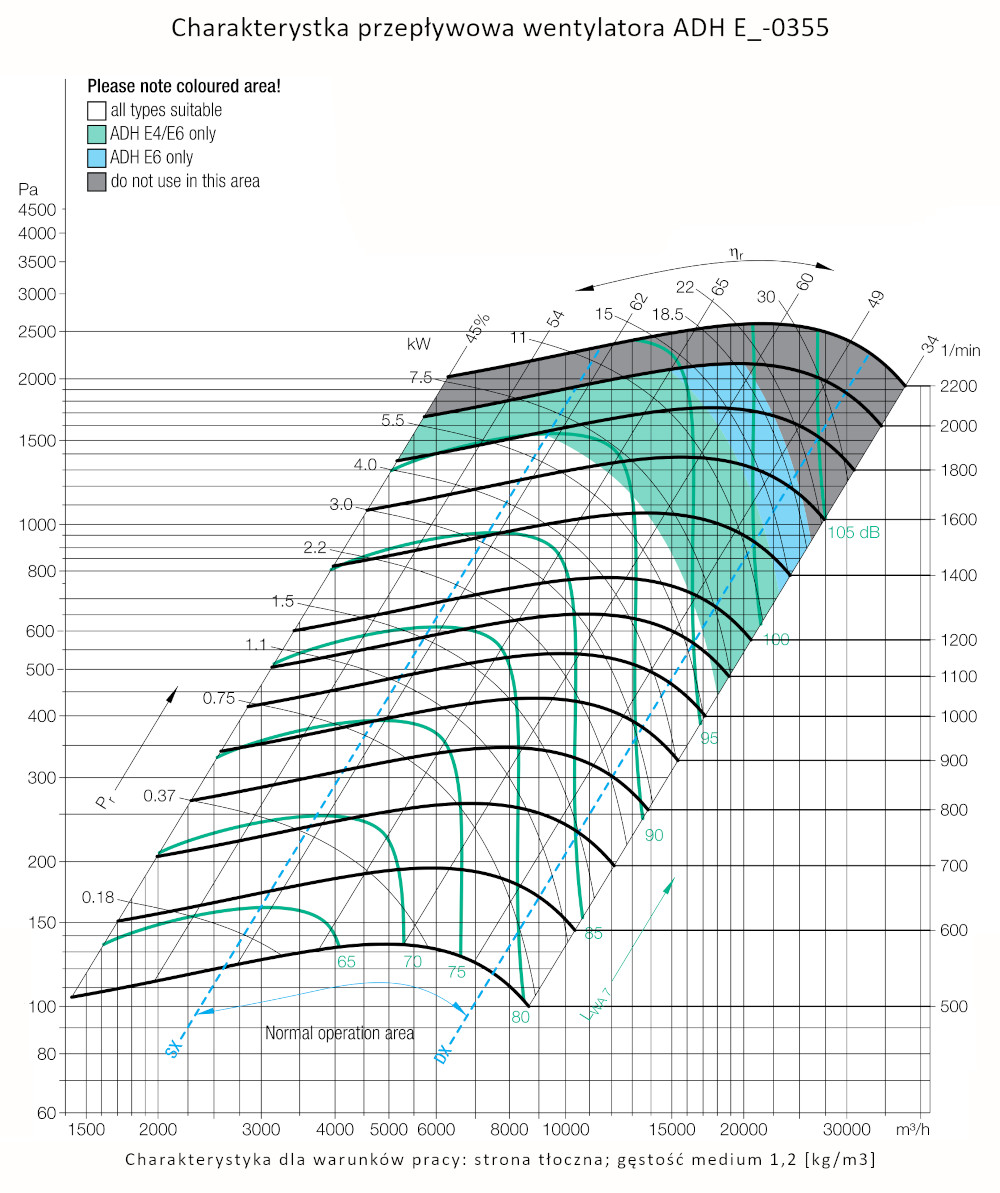

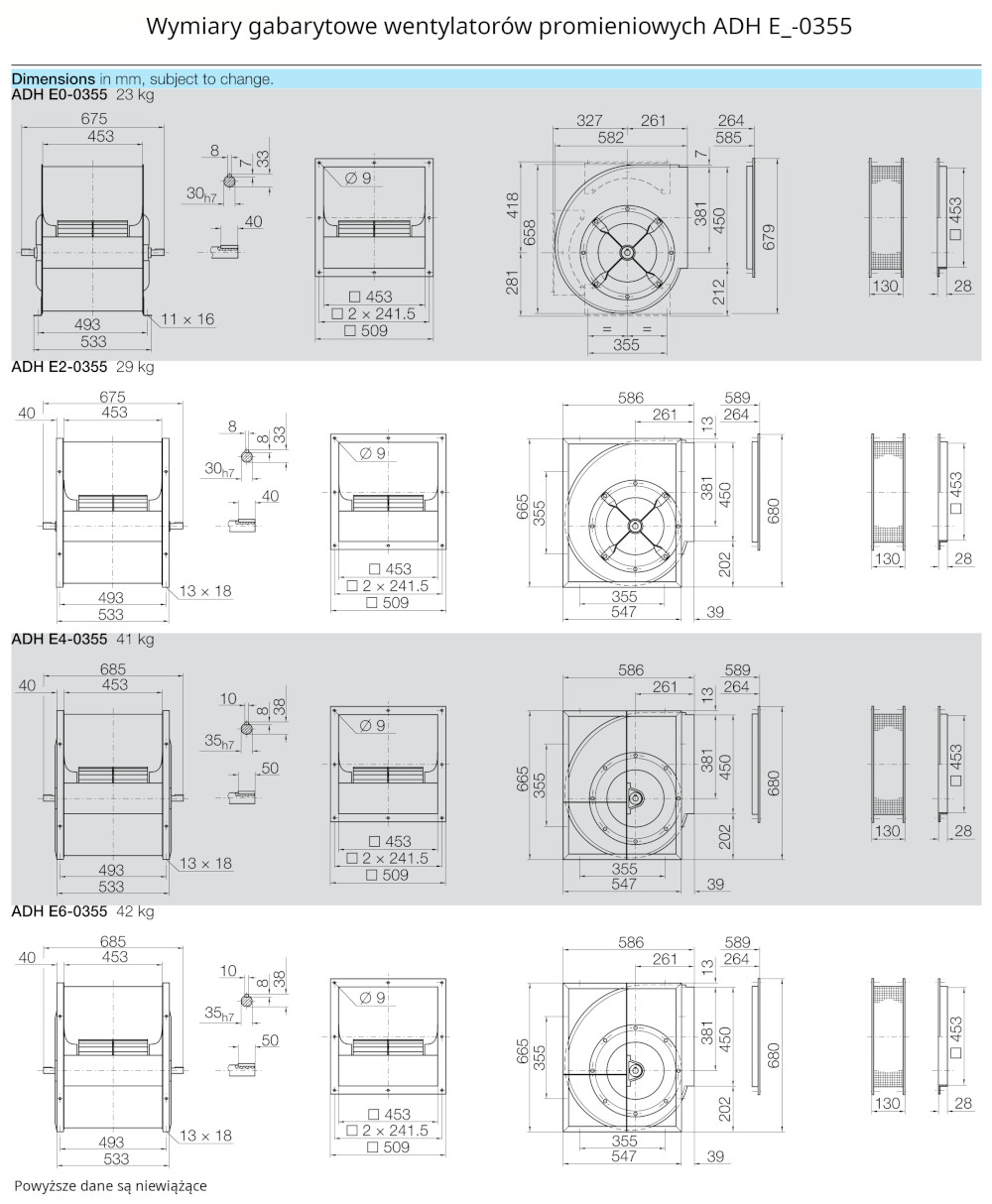

ADH E_-0355 wentylator promieniowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
standardowe | 30000 | 2200 | - | 1800 | - | zapytaj o termin |
|
||||||||||||||||||||||||||||

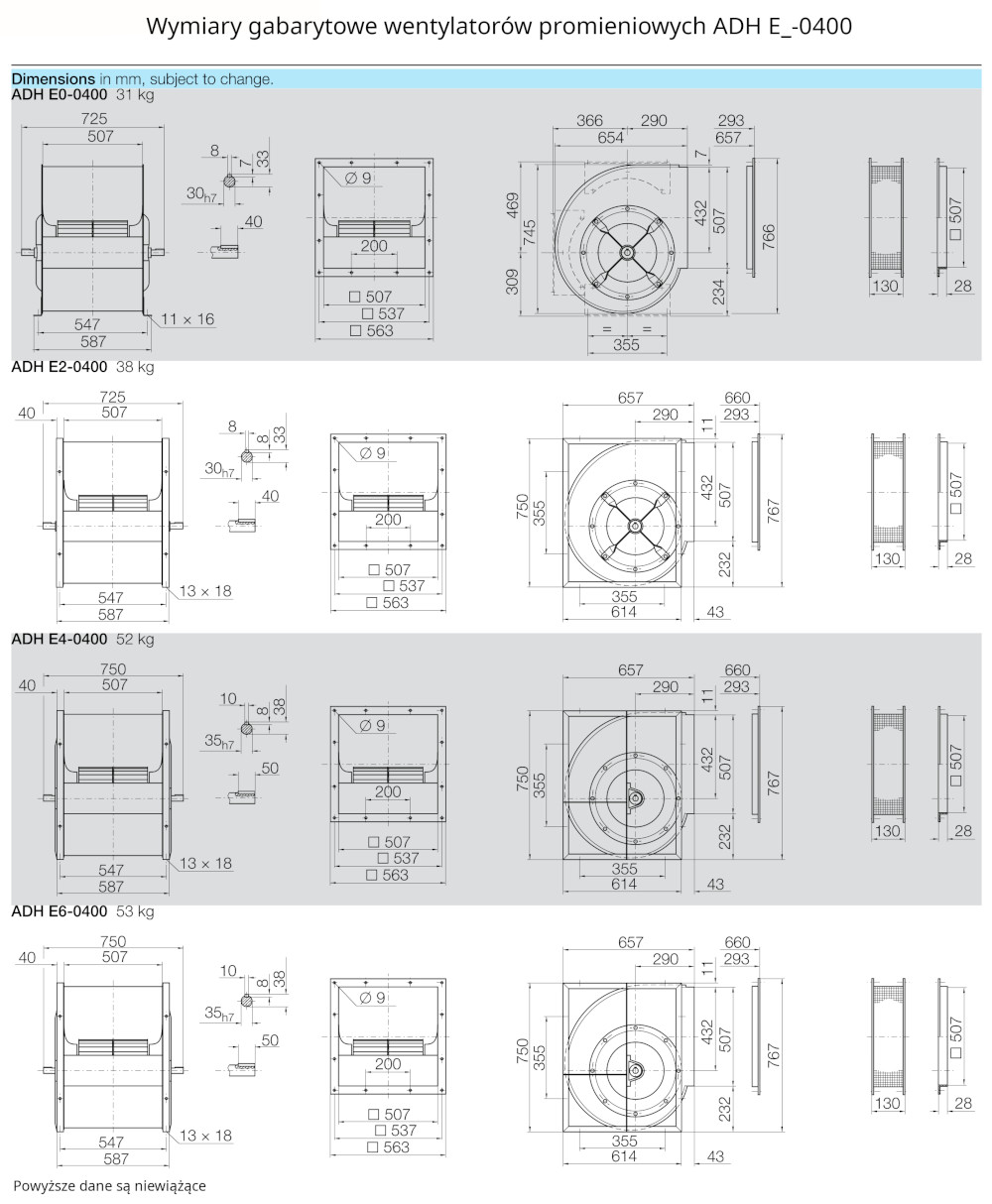

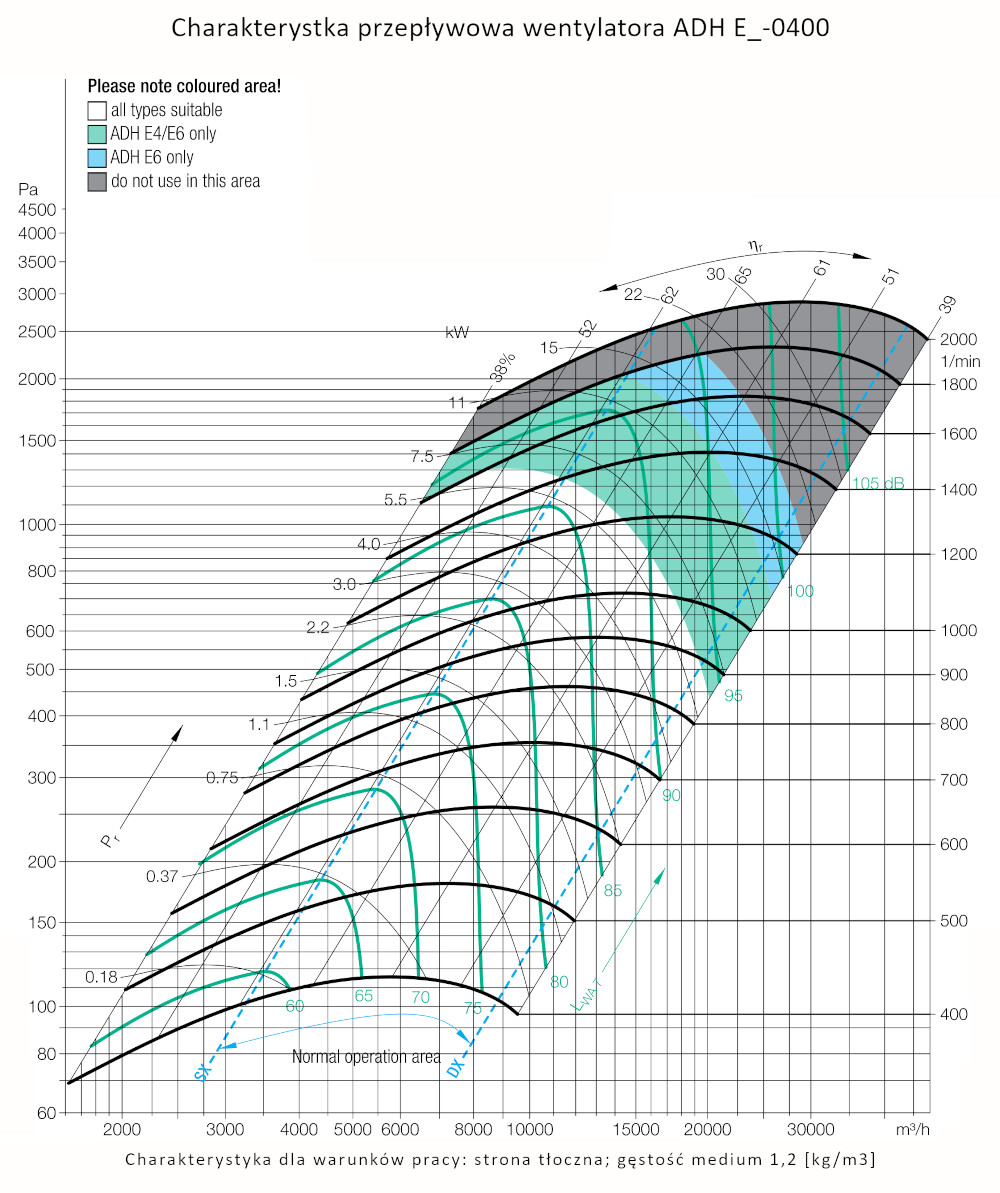

ADH E_-0400 wentylator promieniowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
standardowe | 37000 | 2000 | - | 1500 | - | zapytaj o termin |
|
||||||||||||||||||||||||||||
ADH E_-0450 wentylator promieniowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
standardowe | 55000 | 2100 | - | 1400 | - | zapytaj o termin |
|
||||||||||||||||||||||||||||
ADH E_-0500 wentylator promieniowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
standardowe | 60000 | 2300 | - | 1300 | - | zapytaj o termin |
|
||||||||||||||||||||||||||||

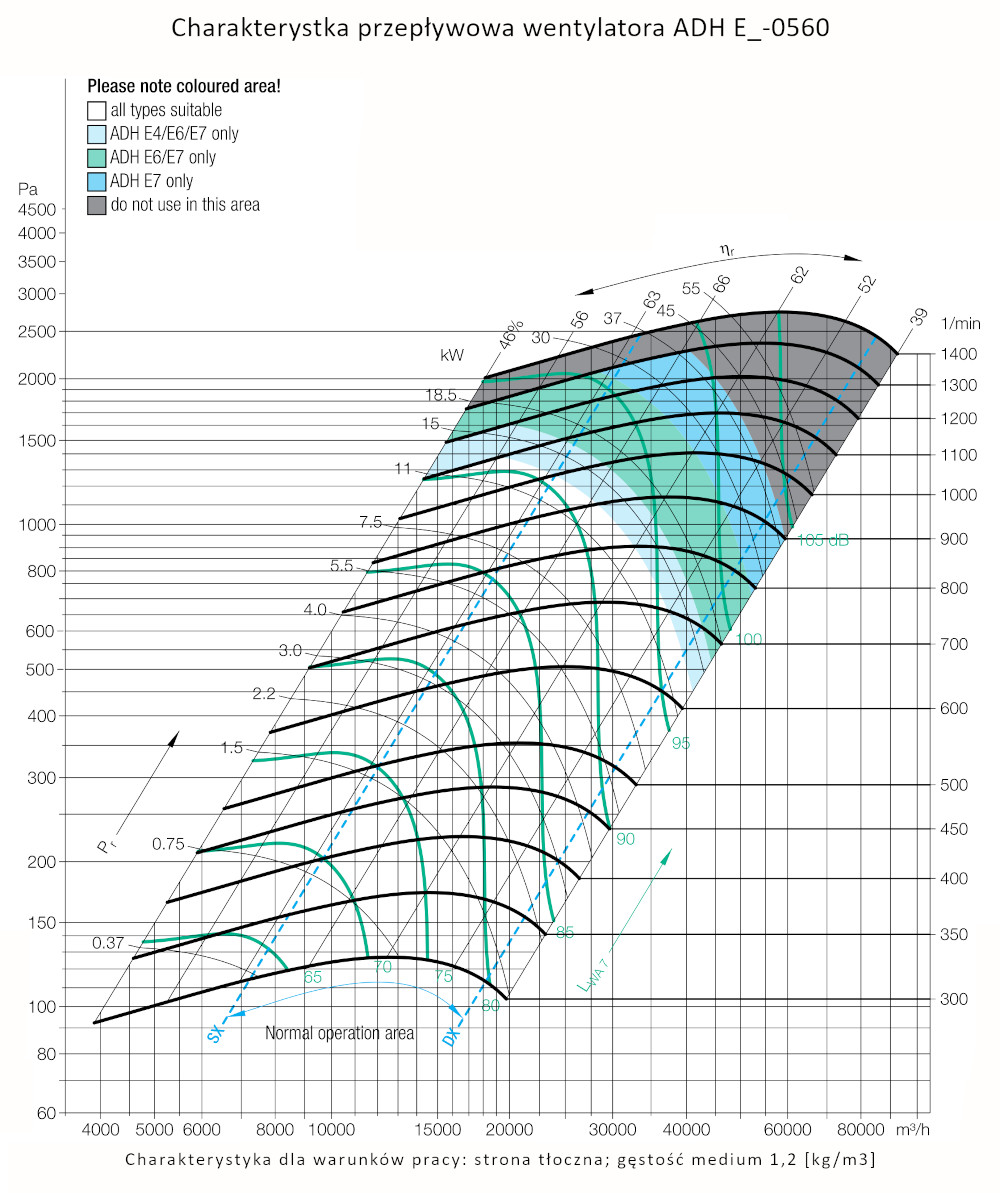

ADH E_-0560 wentylator promieniowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
standardowe | 70000 | 2000 | - | 1150 | - | zapytaj o termin |
|
||||||||||||||||||||||||||||

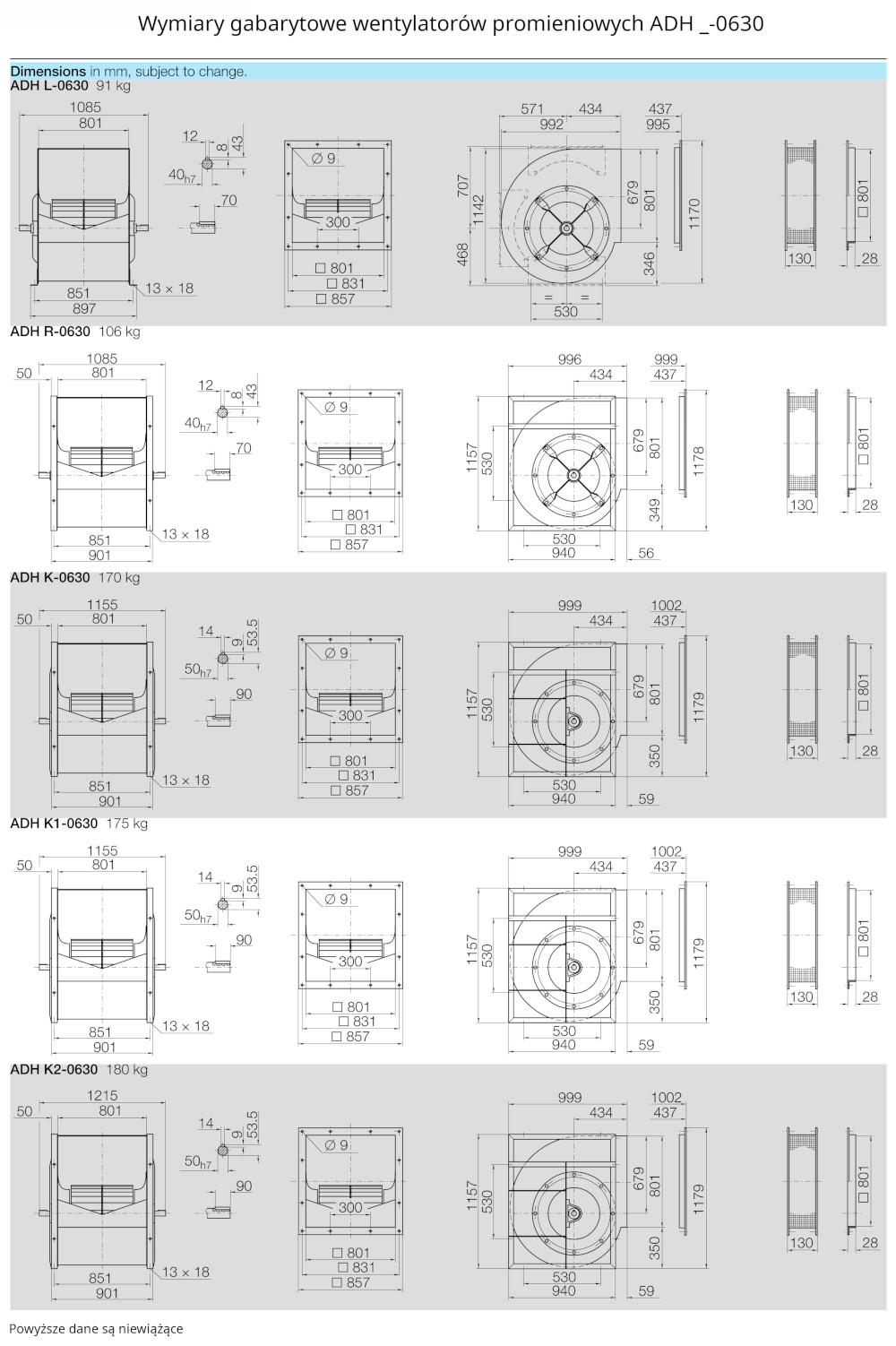

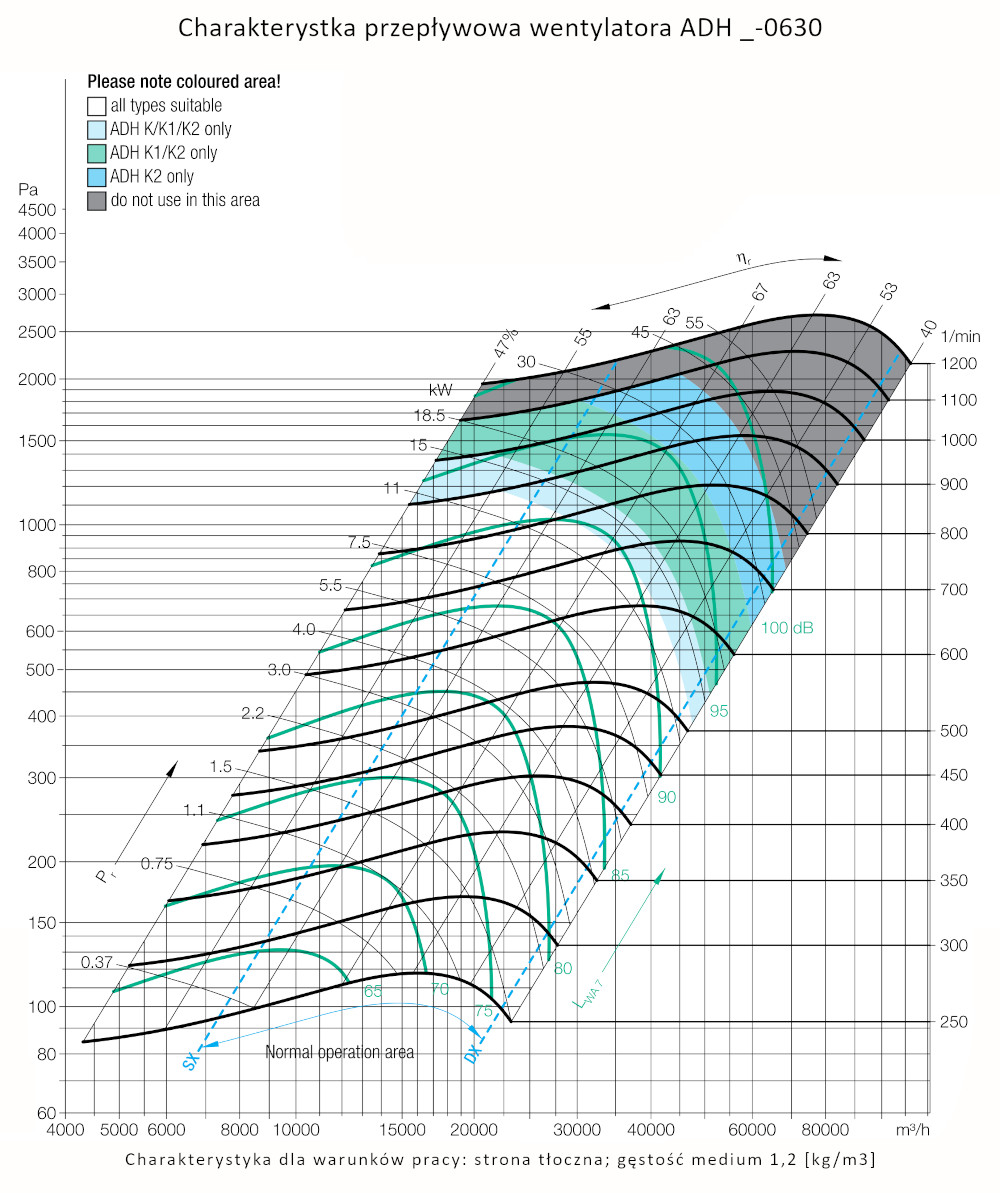

ADH _-0630 wentylator promieniowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
standardowe | 85000 | 1700 | - | 1000 | - | zapytaj o termin |
|
||||||||||||||||||||||||||||

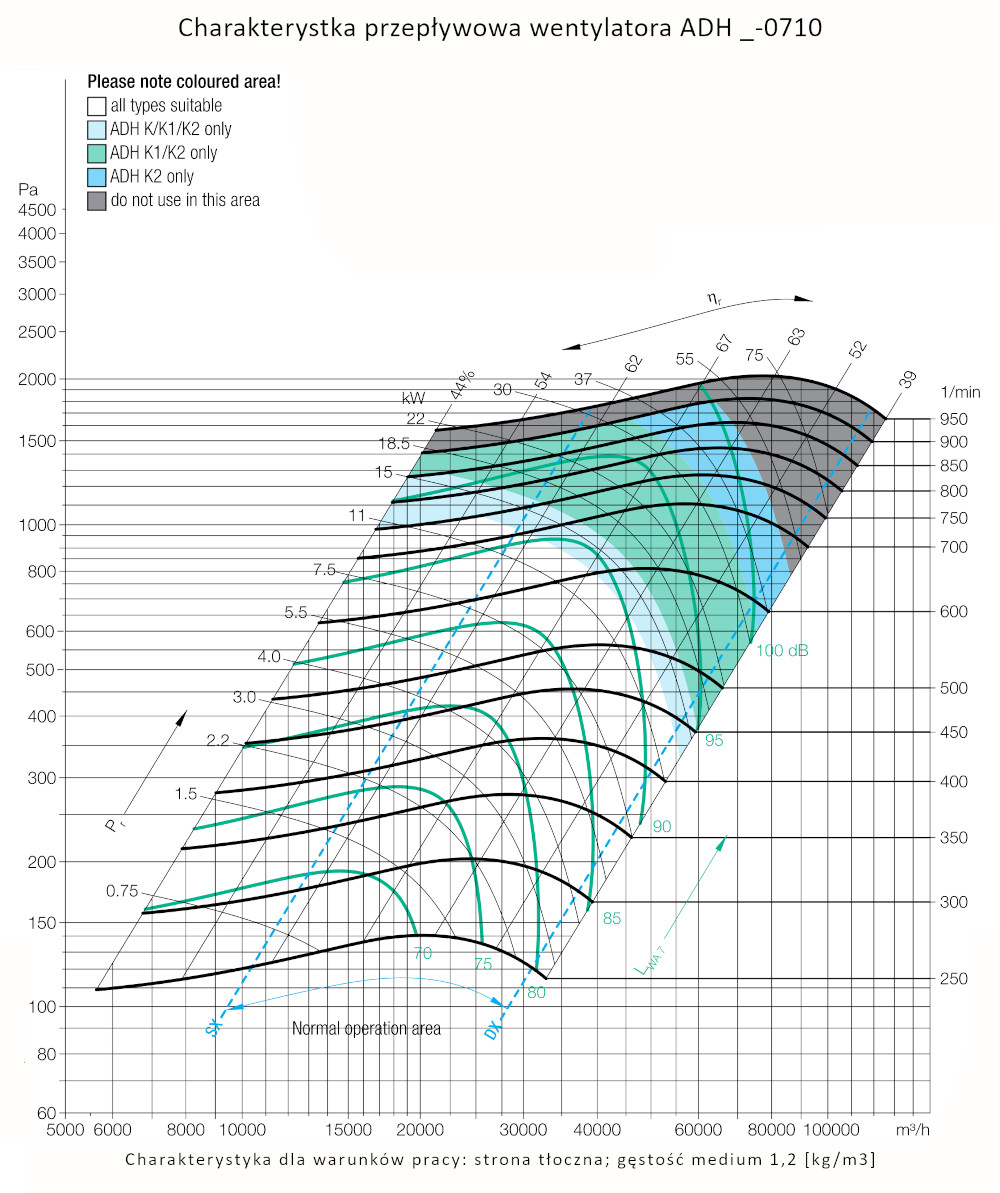

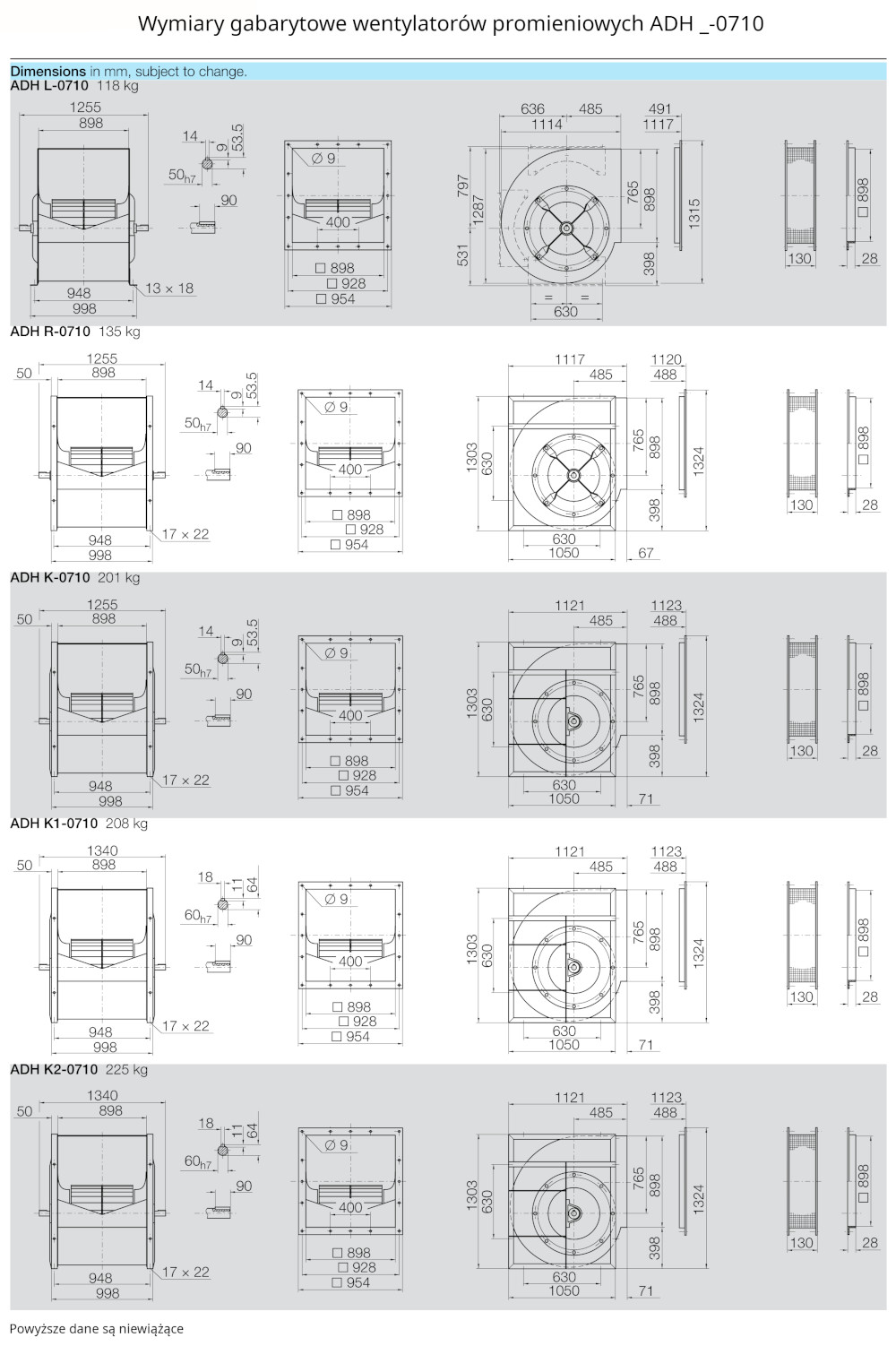

ADH _-0710 wentylator promieniowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
standardowe | 100000 | 1800 | - | 850 | - | zapytaj o termin |
|
||||||||||||||||||||||||||||

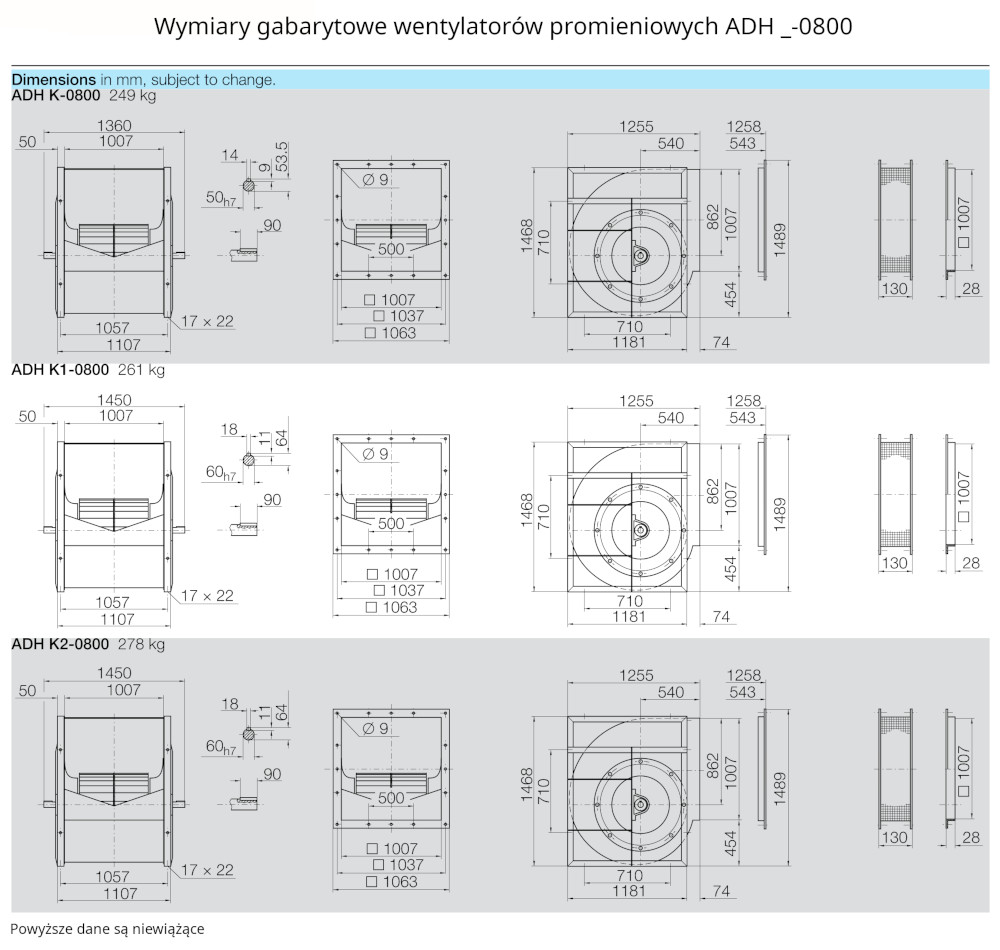

ADH _-0800 wentylator promieniowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
standardowe | 130000 | 1700 | - | 750 | - | zapytaj o termin |
|
||||||||||||||||||||||||||||

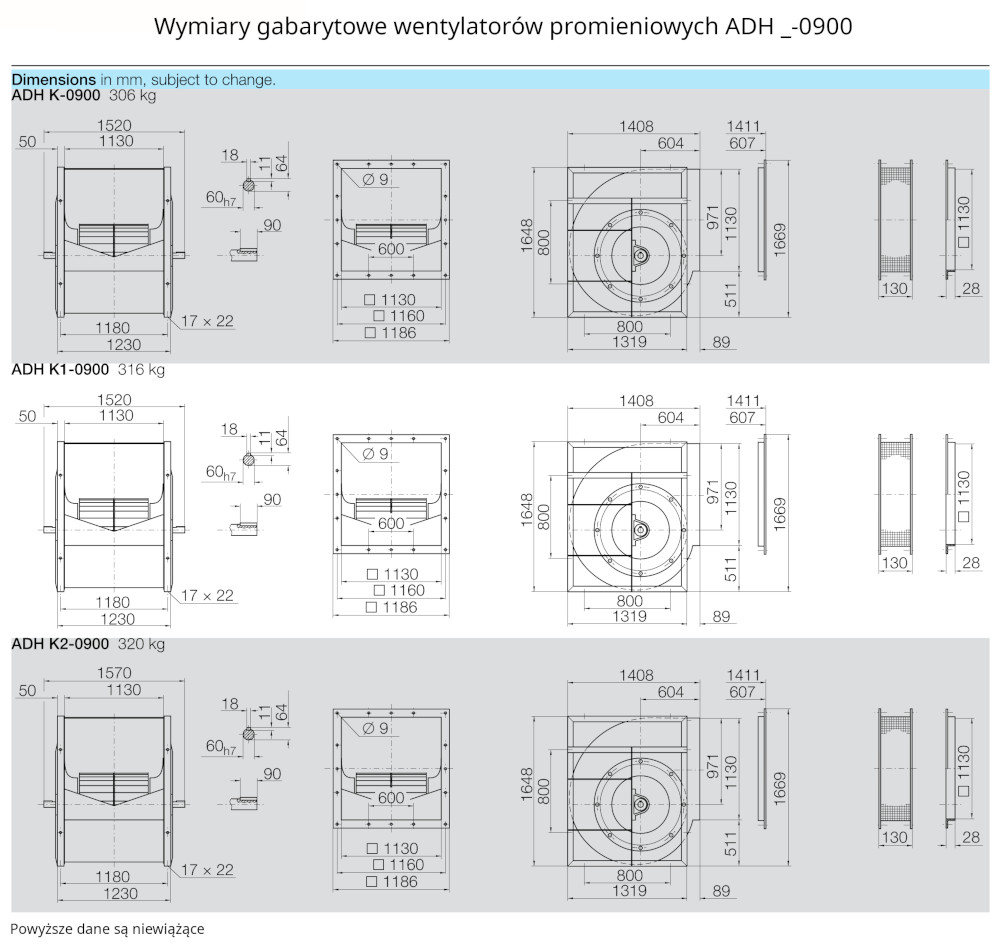

ADH _-0900 wentylator promieniowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
standardowe | 150000 | 1700 | - | 650 | - | zapytaj o termin |
|
||||||||||||||||||||||||||||

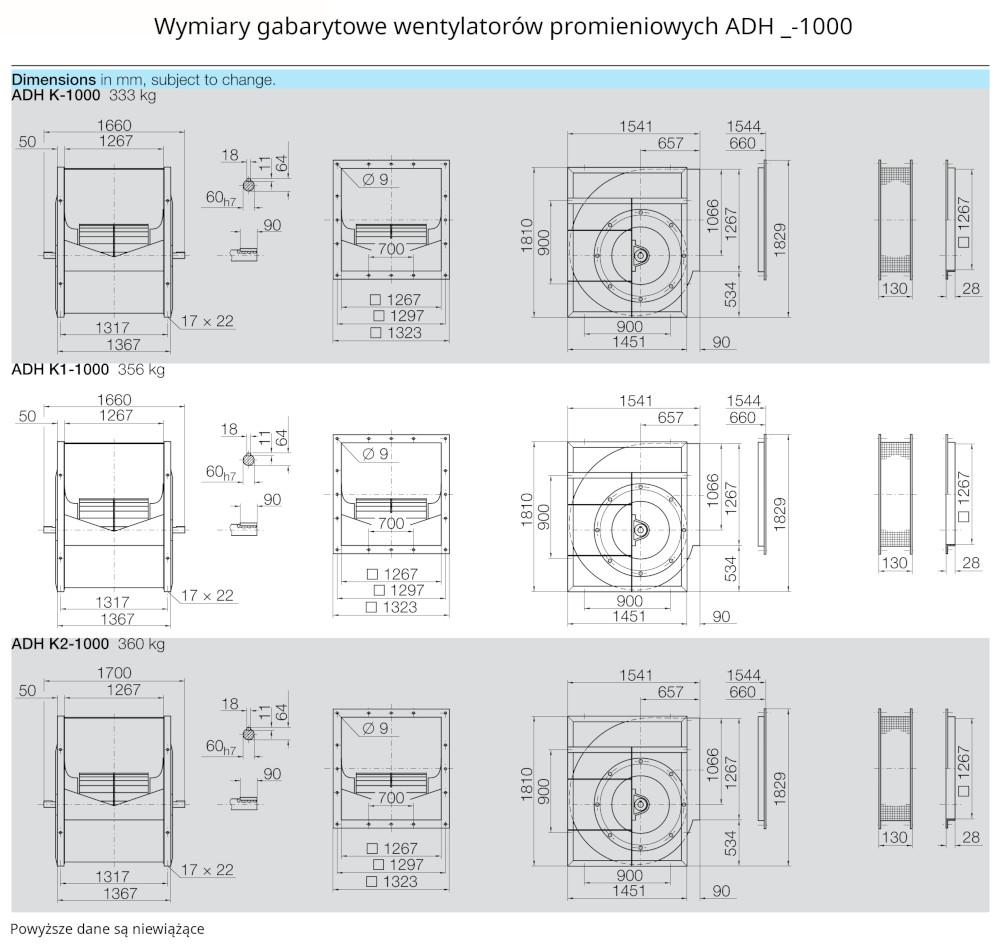

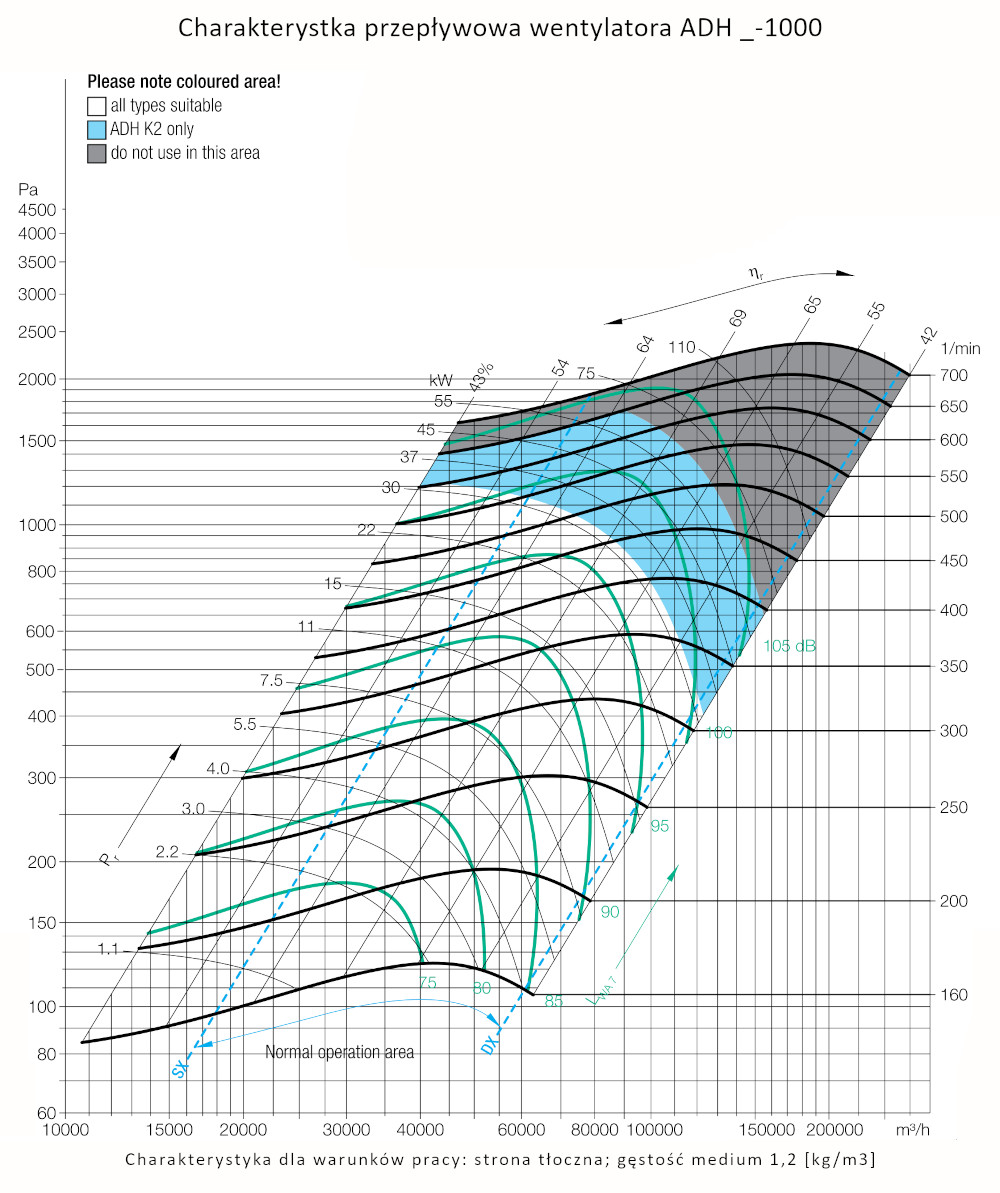

ADH _-1000 wentylator promieniowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
