OPIS

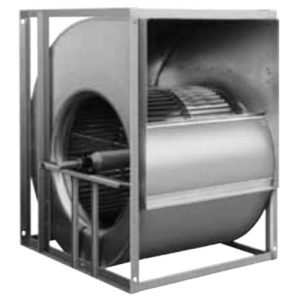

Dwustronnie ssące wentylatory promieniowe serii AT przeznaczone są do przetłaczania czystego powietrza. Stosowane przede wszystkim w urządzeniach wentylacyjnych. Cechą charakterystyczną wentylatorów AT jest zwarta budowa, wysoka efektywność oraz niski poziom hałasu. Wirnik wentylatora z łopatkami zagiętymi do przodu, osadzony na obustronnie łożyskowanym wale. Maksymalna temperatura przetłaczanego medium +40°C (max +100°C dla wybranych wersji).
KONSTRUKCJA
– obudowa oraz wirnik wentylatora wykonany z galwanizowanej blachy stalowej
– wirnik dwustronnie ssący z łopatkami zagiętymi do przodu, wyważony statycznie oraz dynamicznie
– wirnik osadzony na obustronnie łożyskowanym wale napędowym
– bezobsługowe łożyska
DOSTĘPNE WYKONANIA
– wykonanie podstawowe wentylatora, lekka konstrukcja – AT S
– wykonanie podstawowe wentylatora wyposażone w lekką ramę nośną z kątownika – AT SC
– wykonanie wzmocnione, wyposażone w ramę nośną, na której osadzono wzmocnione łożyska w przemysłowych obudowach, średnica wału powiększona – AT AR
– wykonanie wzmocnione +, wyposażone w ramę nośną na której osadzono wzmocnione łożyska w przemysłowych obudowach, średnica wału powiększona, wersja przeznaczona do najcięższych warunków pracy – AT TIC
– wykonanie podwójne, tzw. bliźniak, dwa wentylatory na jednym wale napędowym. Dostępna każda z poprzednich wersji. Przykładowo AT G2L; AT SC2; AT G2C – szczegóły w karcie katalogowej
– wykonanie przeciwwybuchowe wg ATEX
– wykonanie wyposażone w kompletne przeniesienie napędu, silnik elektryczny, ramę nośną, itp.
– wykonanie wysokotemperaturowe dla wykonania AR; TIC; G2C; G2C-C2; G3C; G3C-C2
SPECYFIKACJA
– przetłaczane medium: powietrze czyste
– zakres temperaturowy przetłaczanego medium -20…+40°C (-20…+100°C)
– figury LG, RD oraz kąty wg karty katalogowej

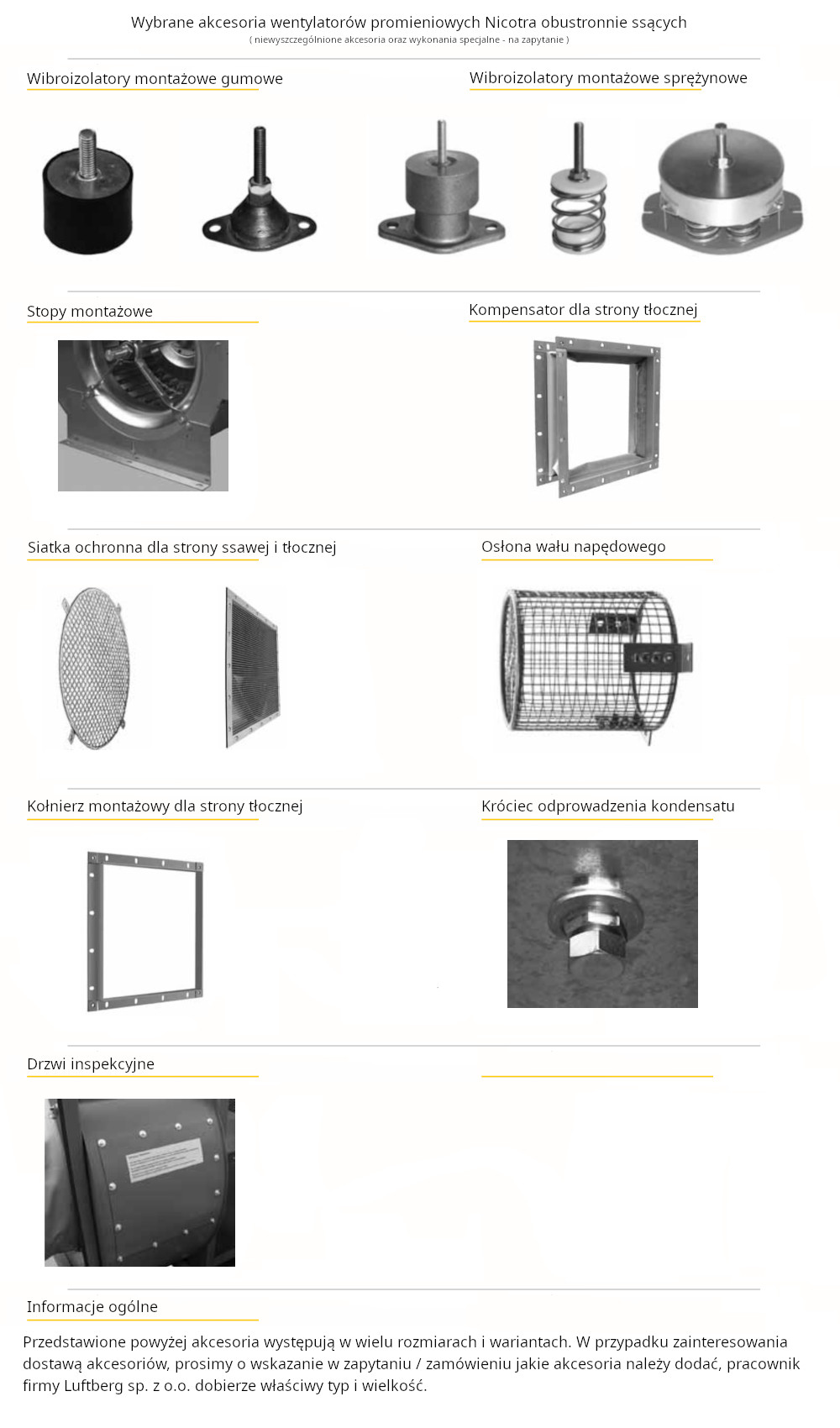

AKCESORIA
– stopy montażowe
– kompensator dla strony tłocznej
– siatka ochronna strony tłocznej
– siatka ochronna strony ssącej
– kołnierz mocujący strony tłocznej
– wibroizolatory montażowe
– osłona wału napędowego
– króciec odprowadzenia kondensatu
– drzwi inspekcyjne
| Zdjęcie | Nazwa | Wykonanie | Wydajność (m3/h) | Ciśnienie (Pa) | Moc (kW) | Prędkość (obr/min) | Napięcie (V) | Wysyłka | Cena | |||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
standardowe | 5000 | 1100 | - | 2600 | - | zapytaj o termin |
|
||||||||||||||||||||||||||||

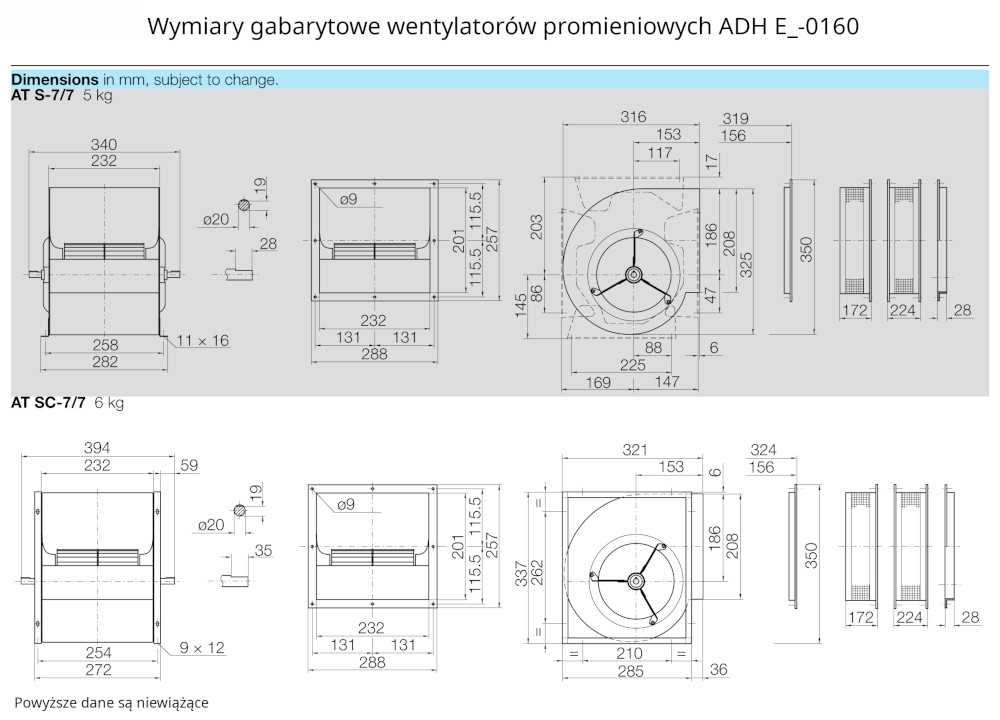

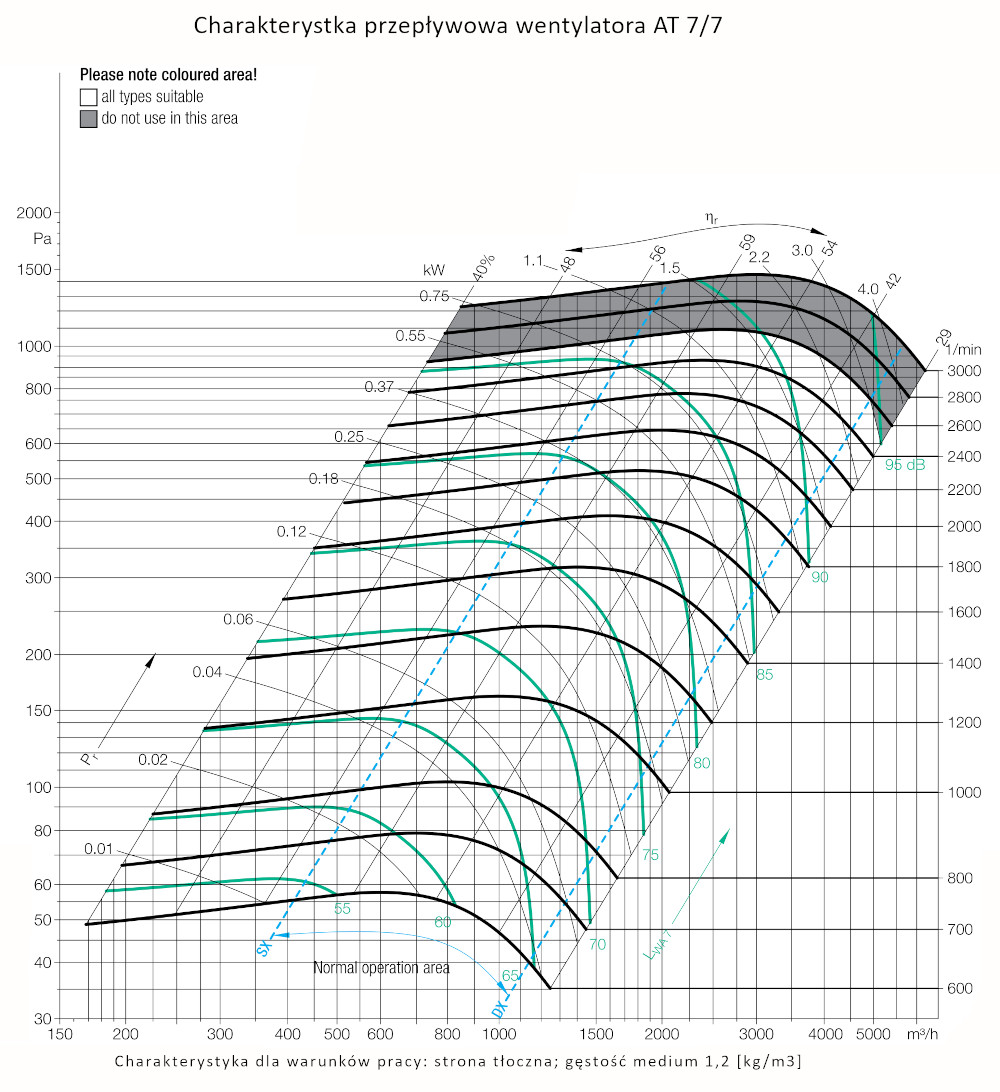

AT 7/7 wentylator promieniowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
standardowe | 7000 | 1700 | - | 2500 | - | zapytaj o termin |
|
||||||||||||||||||||||||||||

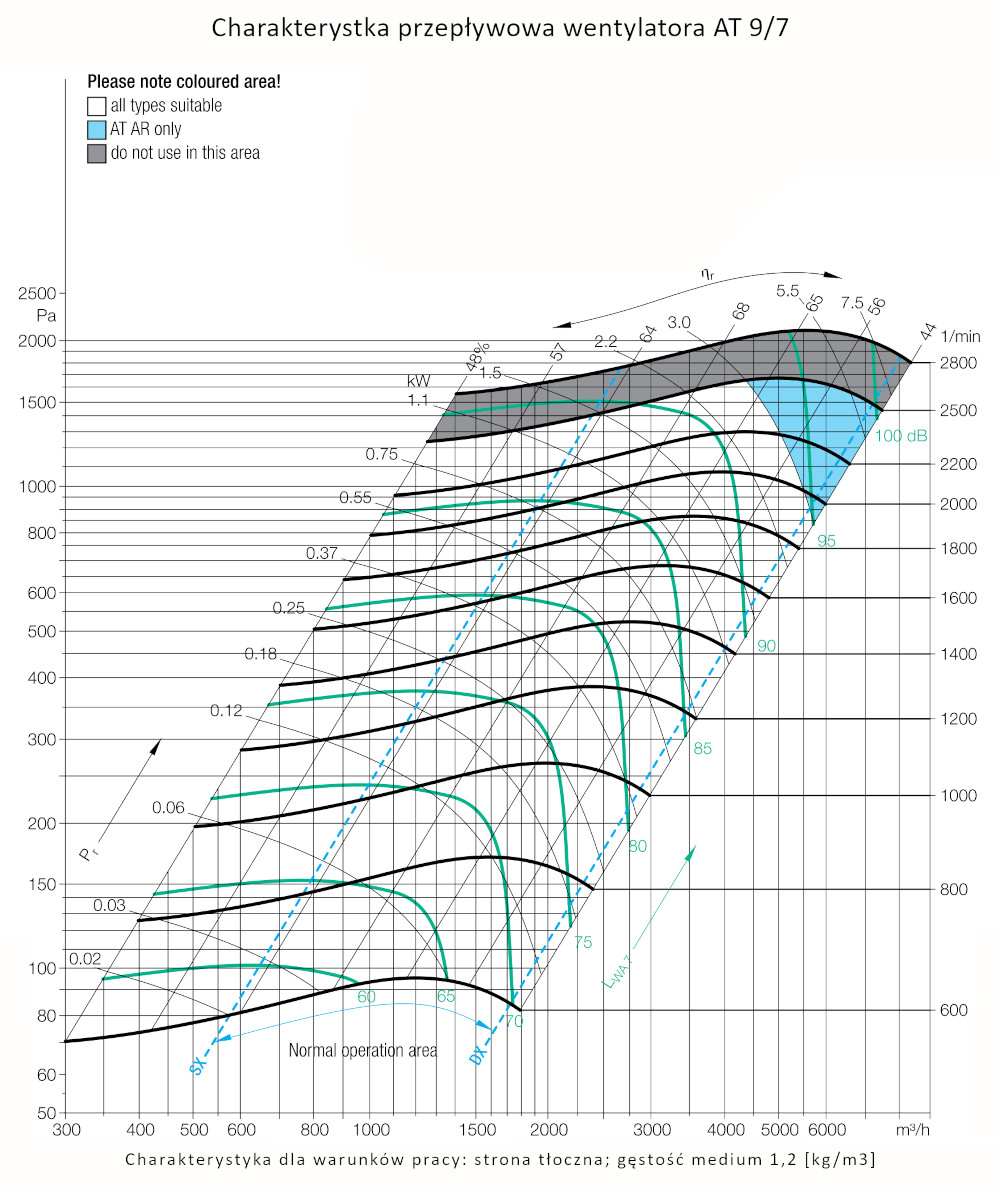

AT 9/7 wentylator promieniowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
standardowe | 9000 | 1300 | - | 2100 | - | zapytaj o termin |
|
||||||||||||||||||||||||||||

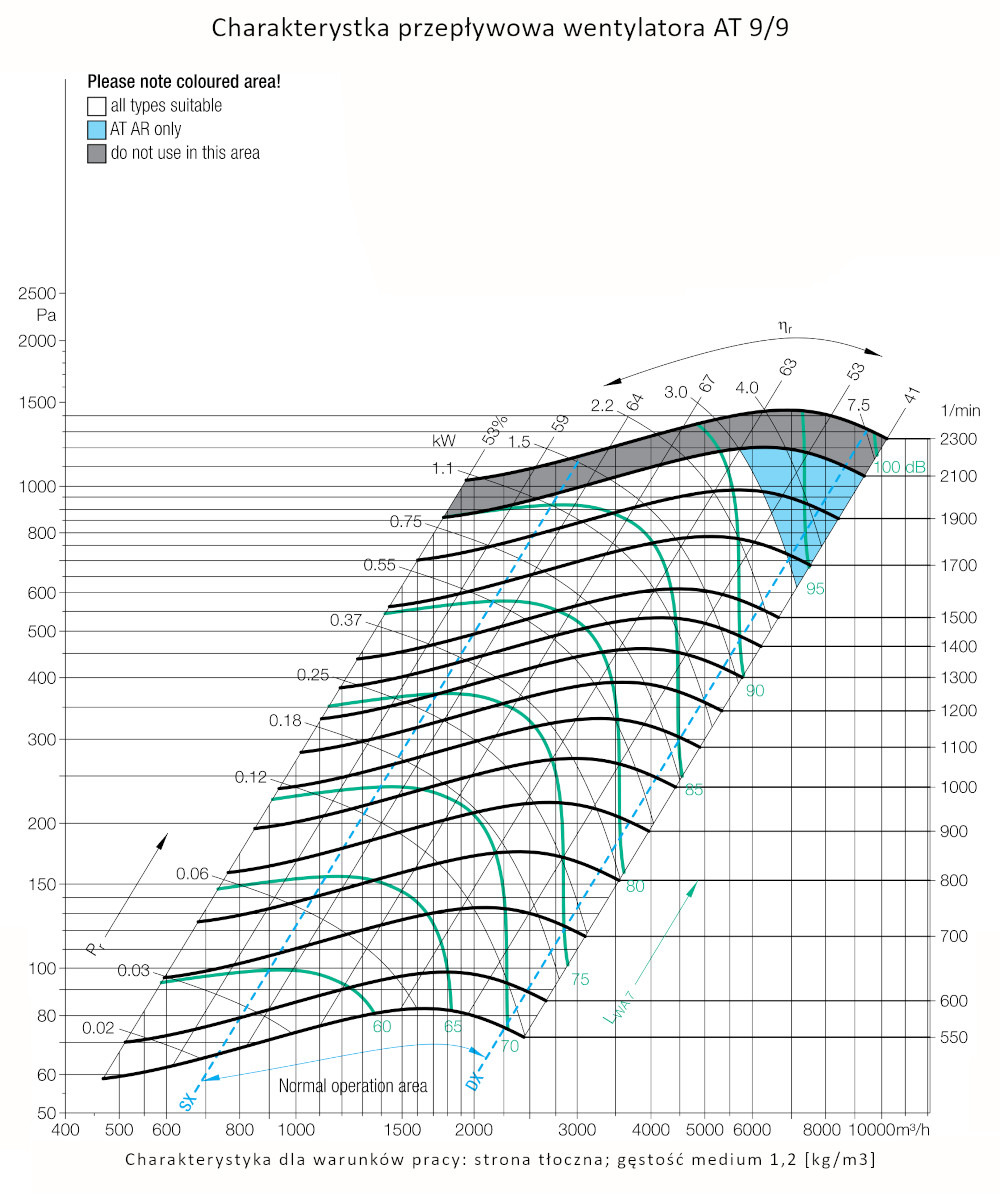

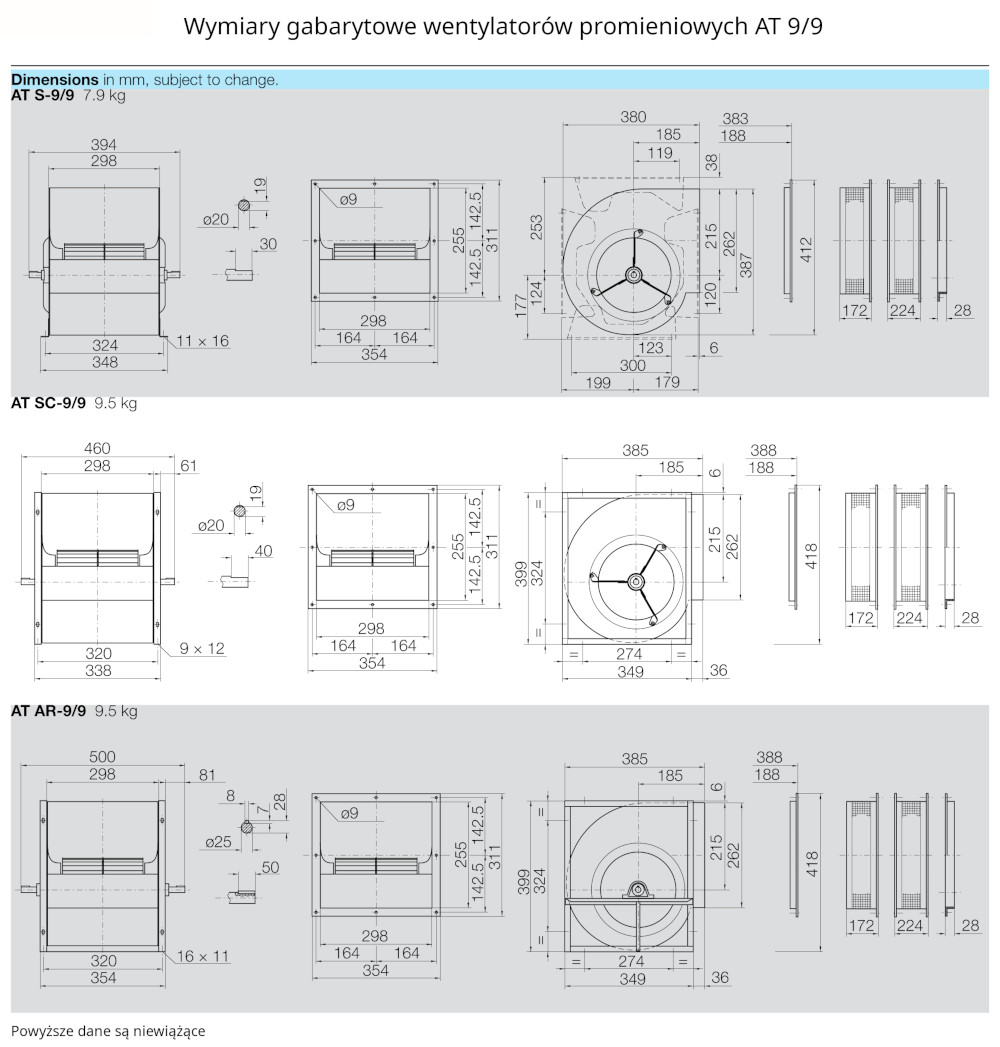

AT 9/9 wentylator promieniowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
standardowe | 10500 | 1400 | - | 2000 | - | zapytaj o termin |
|
||||||||||||||||||||||||||||

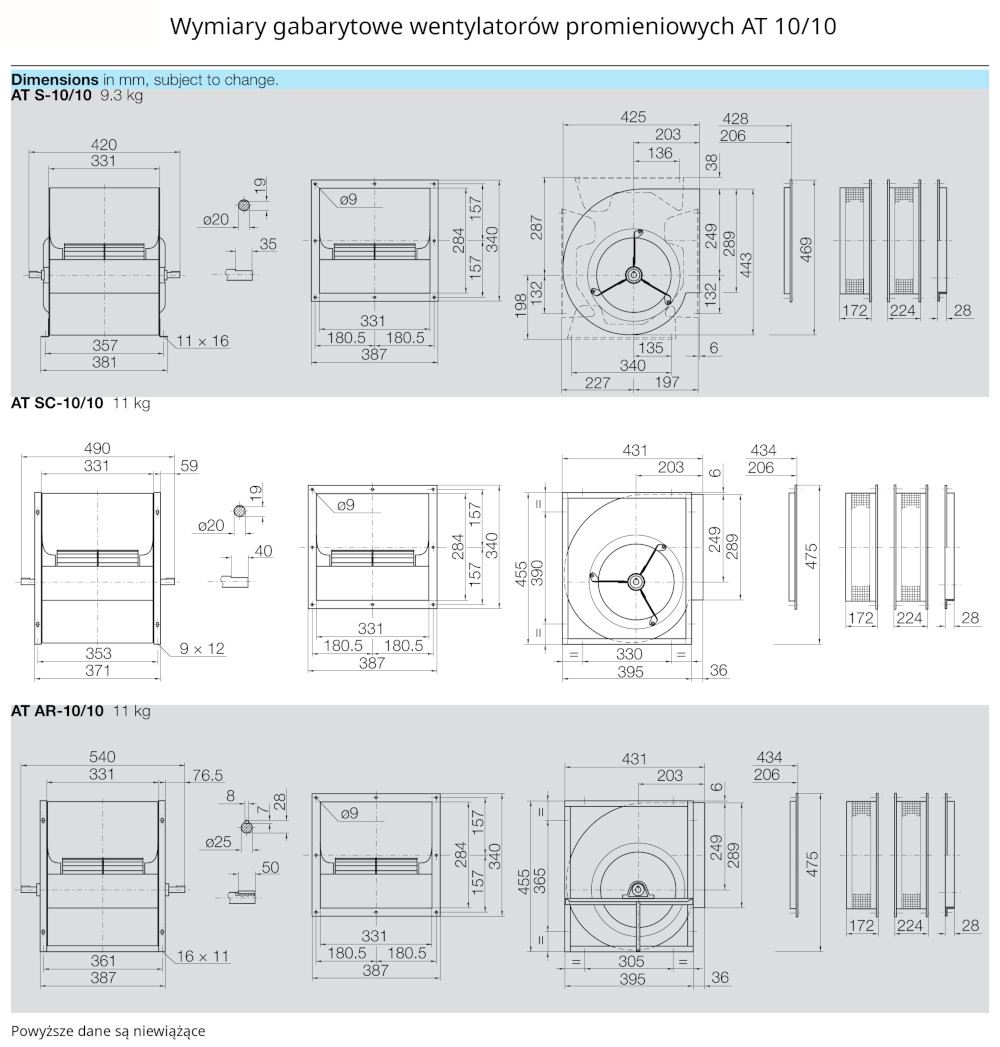

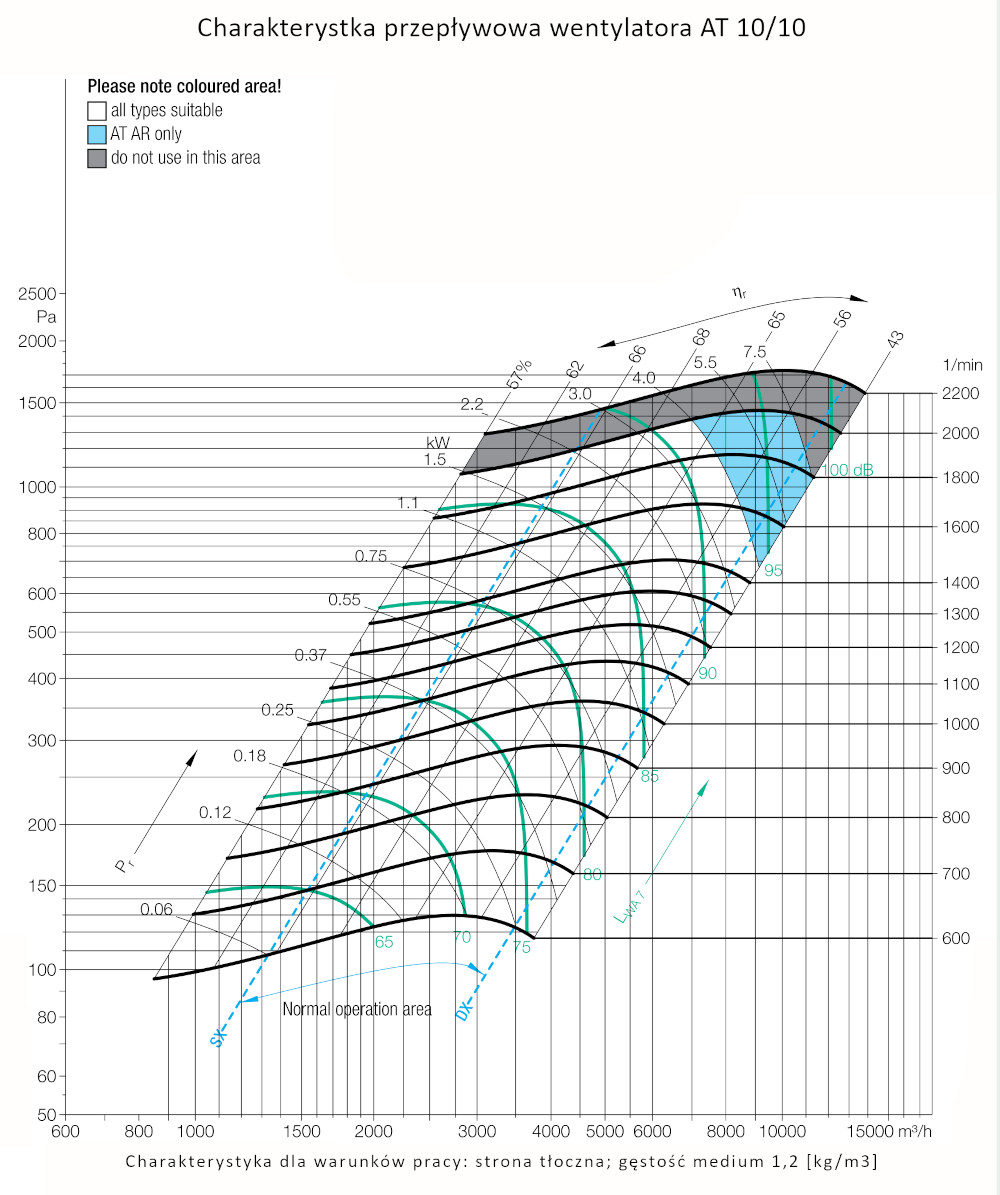

AT 10/10 wentylator promieniowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
standardowe | 10000 | 2200 | - | 2500 | - | zapytaj o termin |
|
||||||||||||||||||||||||||||

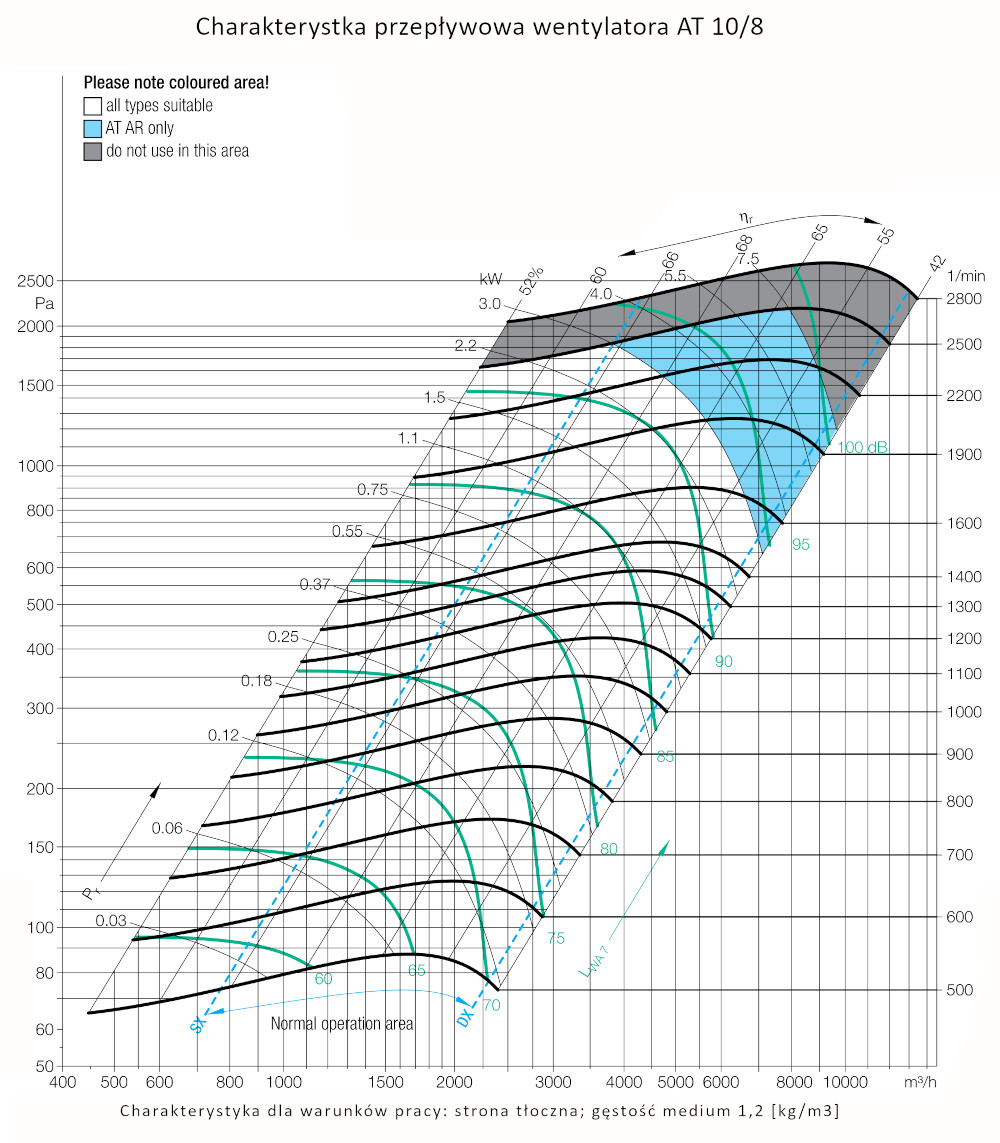

AT 10/8 wentylator promieniowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
standardowe | 16000 | 1100 | - | 1500 | - | zapytaj o termin |
|
||||||||||||||||||||||||||||

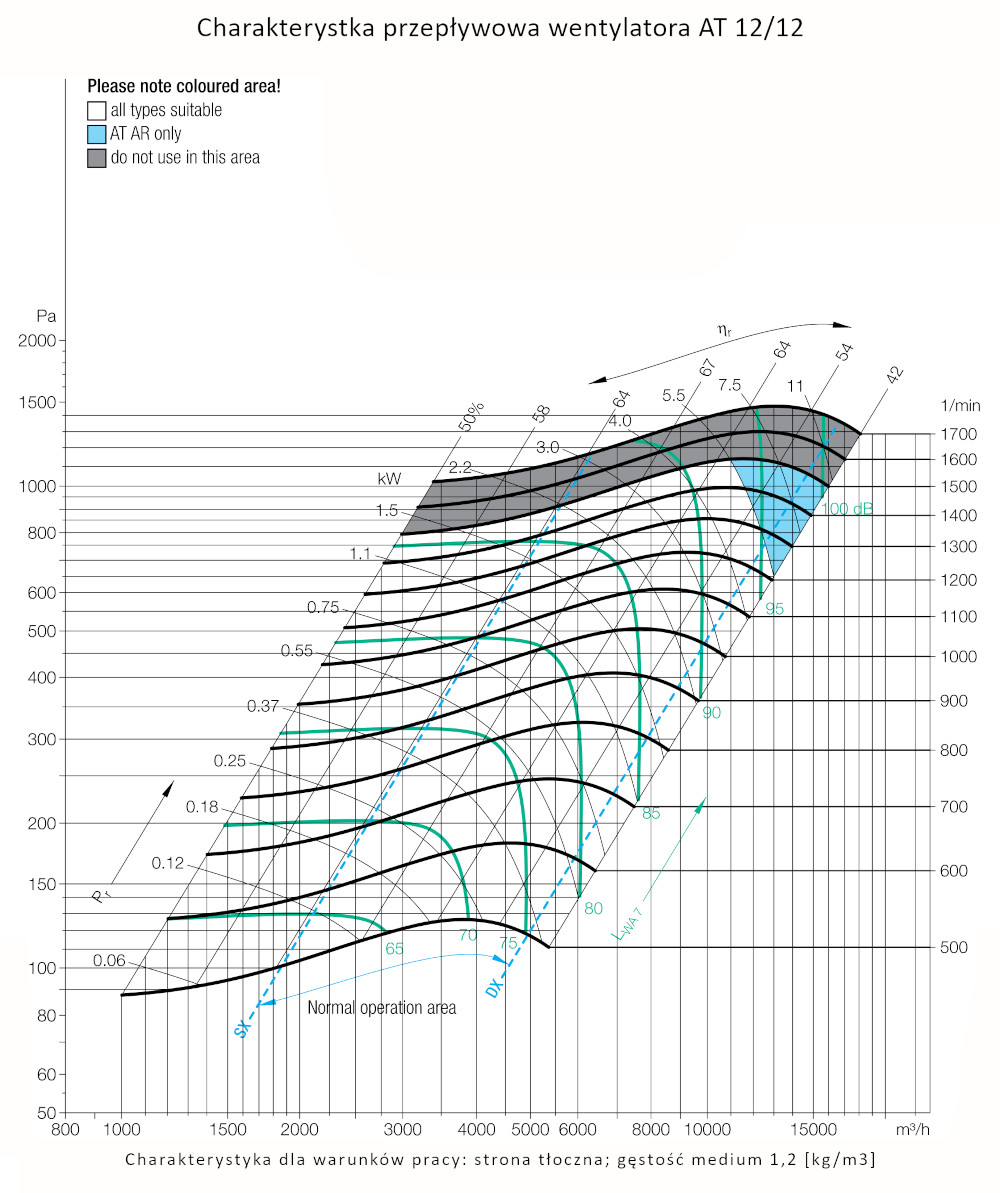

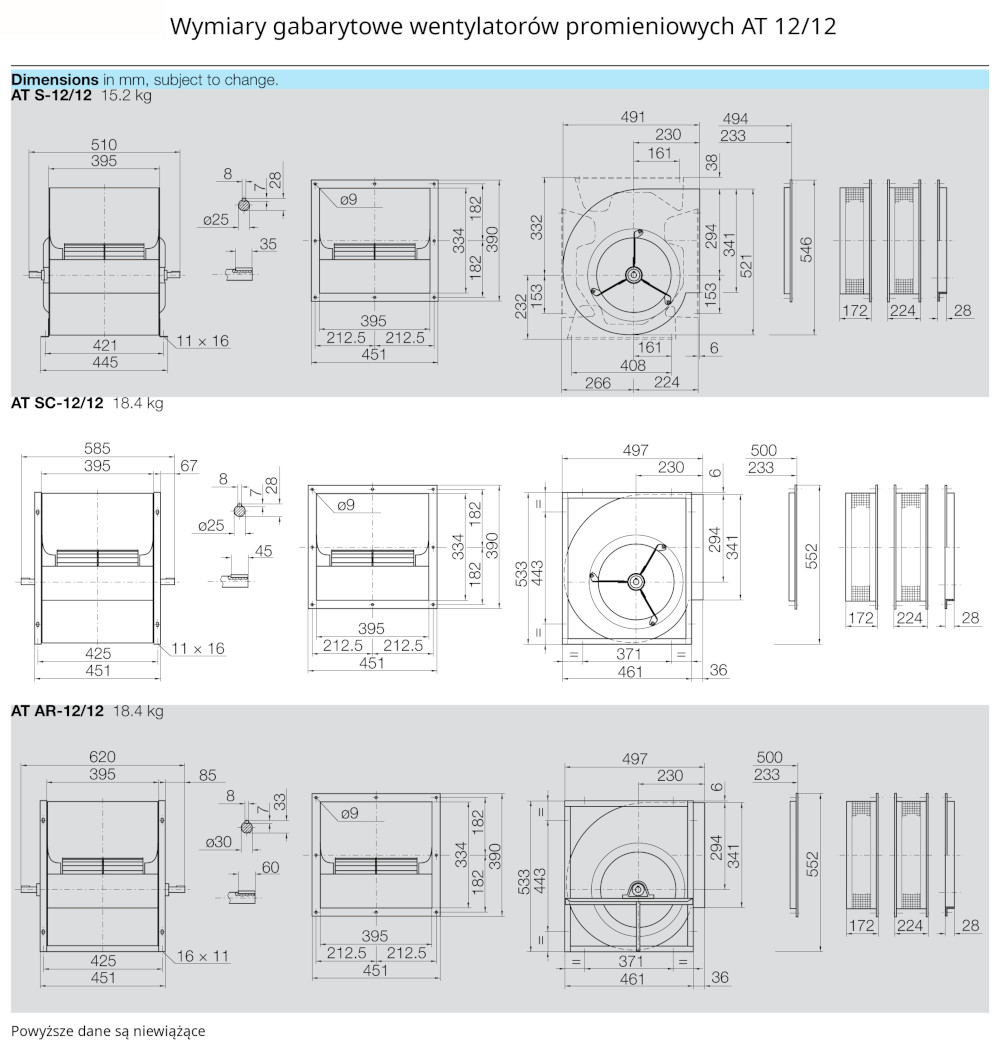

AT 12/12 wentylator promieniowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
standardowe | 14000 | 2000 | - | 2000 | - | zapytaj o termin |
|
||||||||||||||||||||||||||||

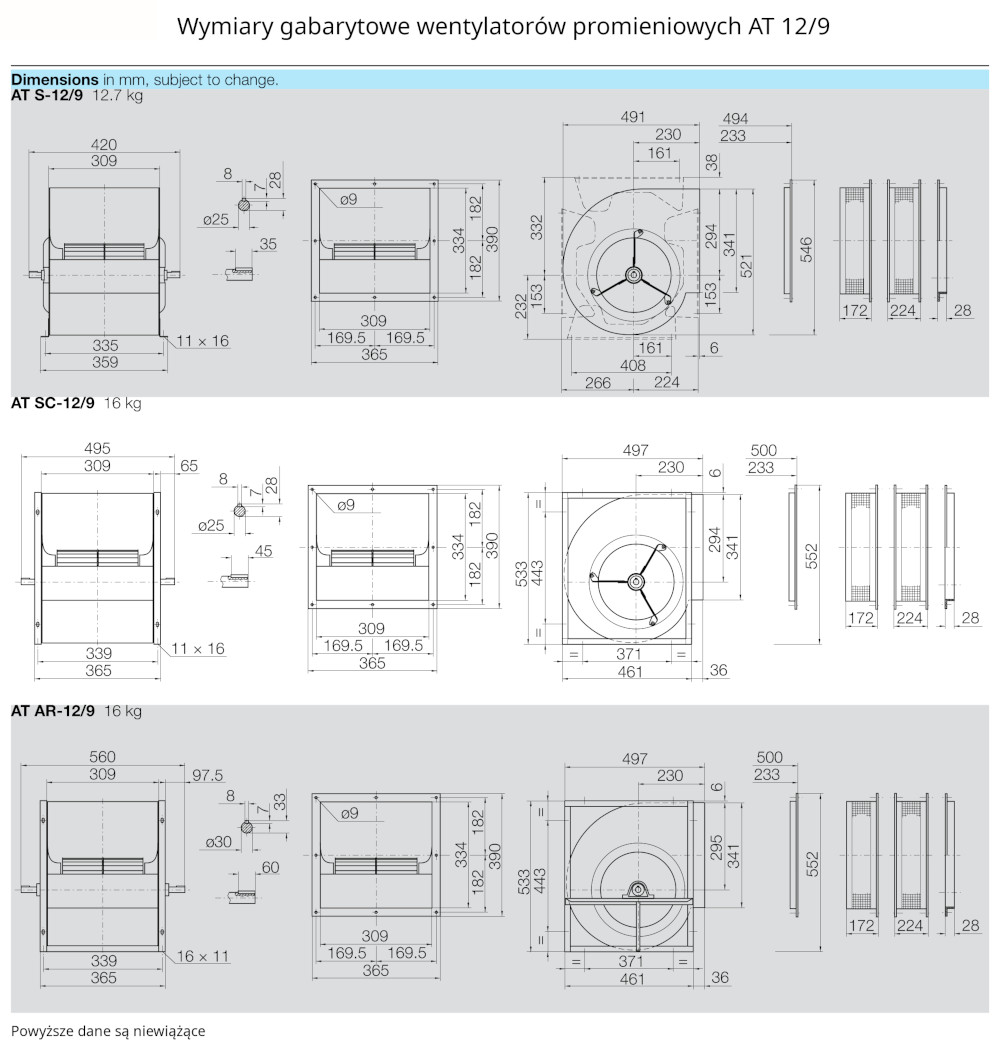

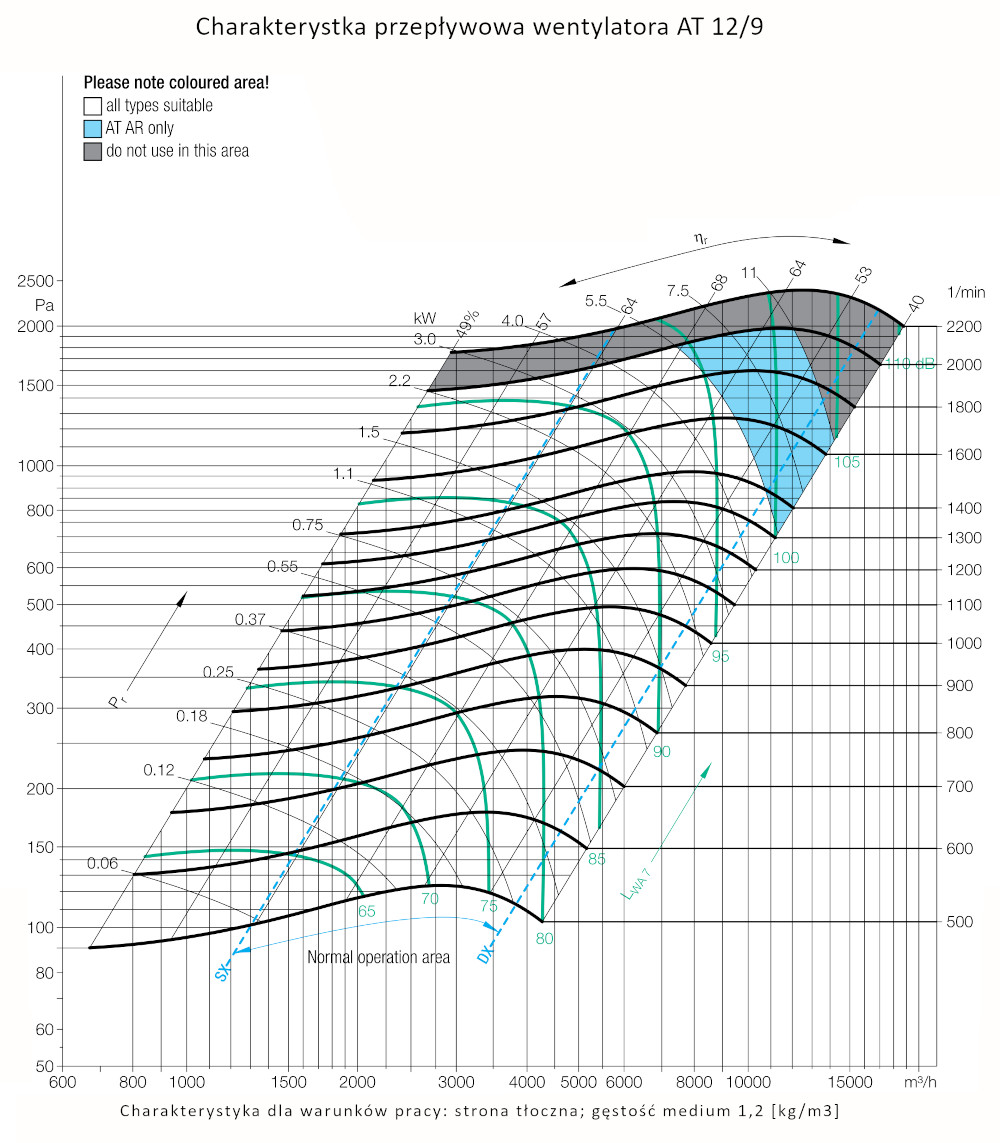

AT 12/9 wentylator promieniowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
standardowe | 15000 | 2500 | - | 2000 | - | zapytaj o termin |
|
||||||||||||||||||||||||||||

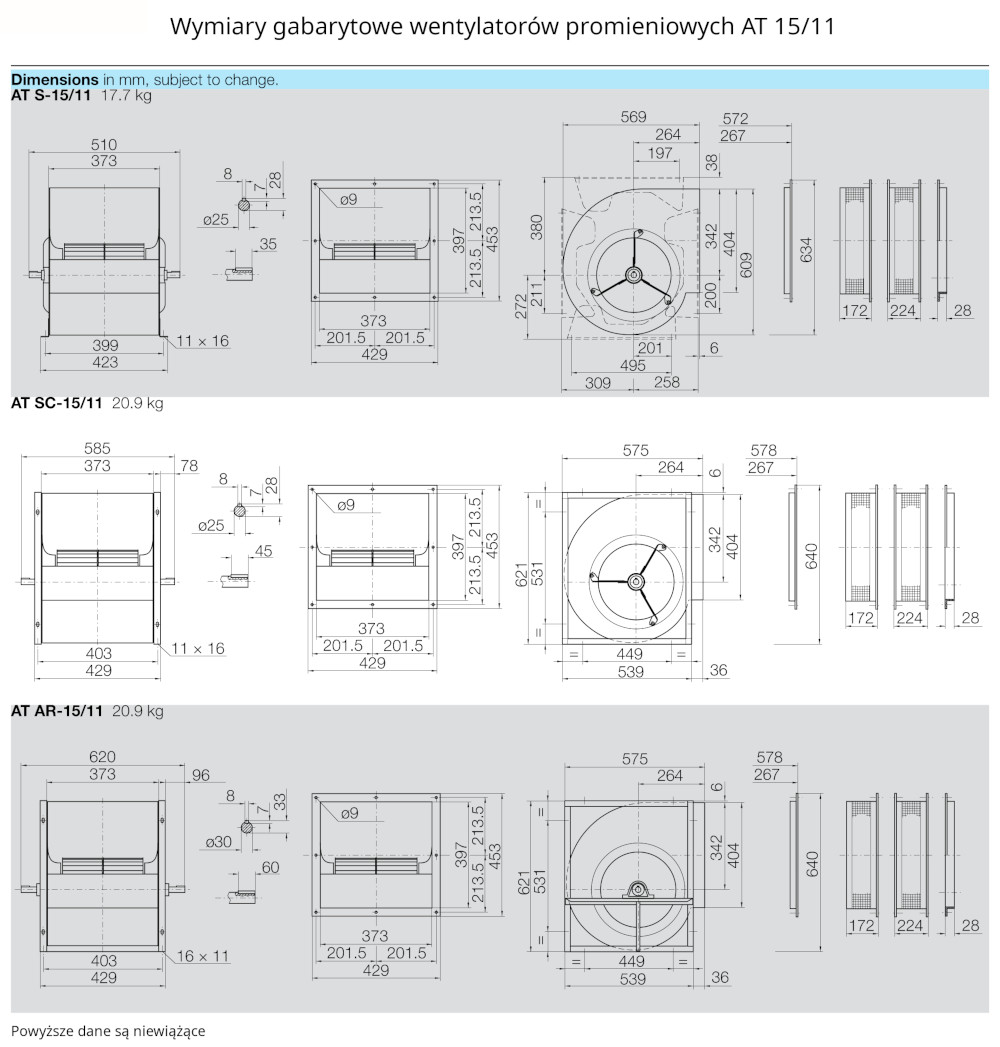

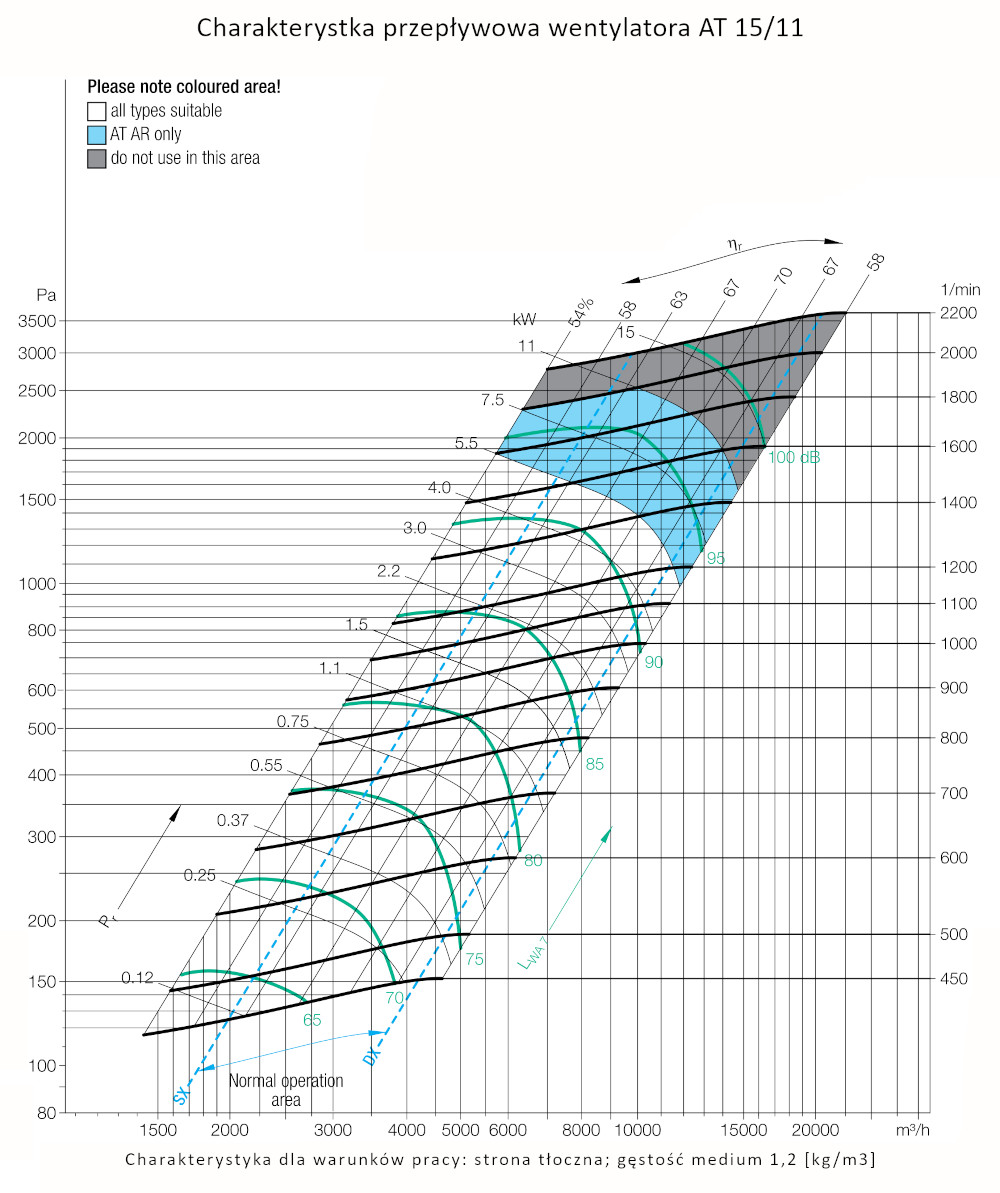

AT 15/11 wentylator promieniowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
standardowe | 20000 | 1000 | - | 1200 | - | zapytaj o termin |
|
||||||||||||||||||||||||||||

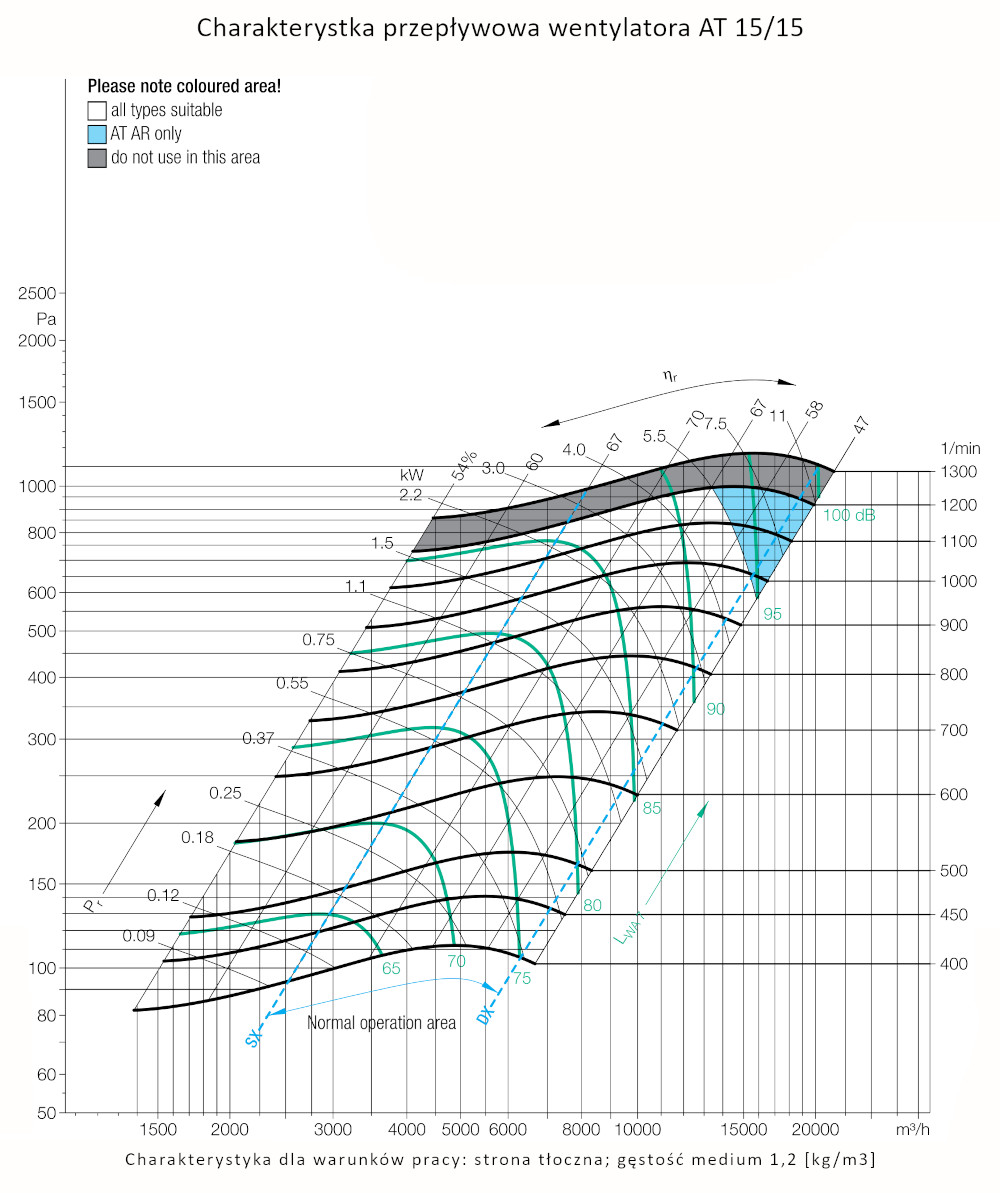

AT 15/15 wentylator promieniowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
standardowe | 25000 | 1500 | - | 1200 | - | zapytaj o termin |
|
||||||||||||||||||||||||||||

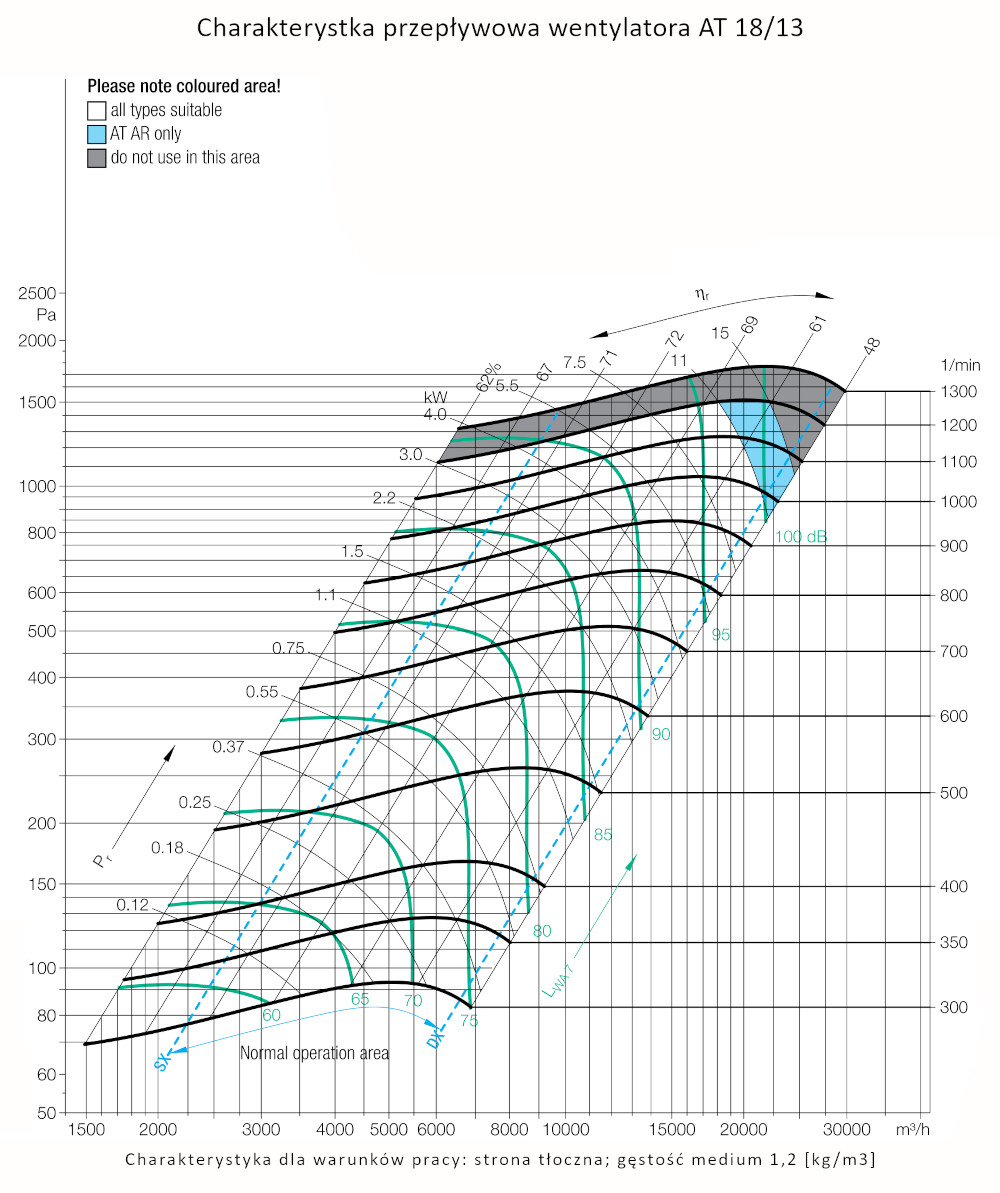

AT 18/13 wentylator promieniowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
standardowe | 30000 | 1200 | - | 1100 | - | zapytaj o termin |
|
||||||||||||||||||||||||||||

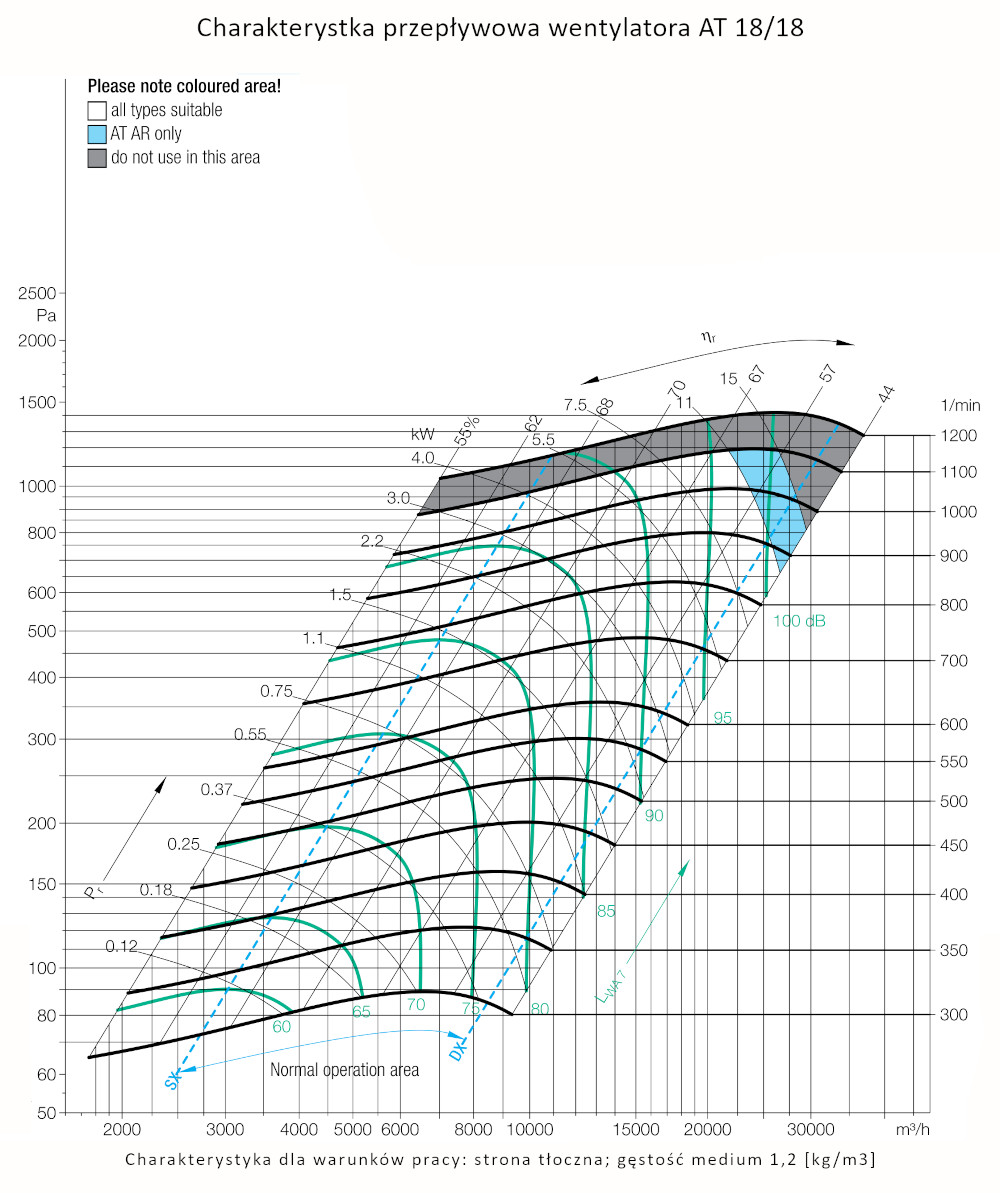

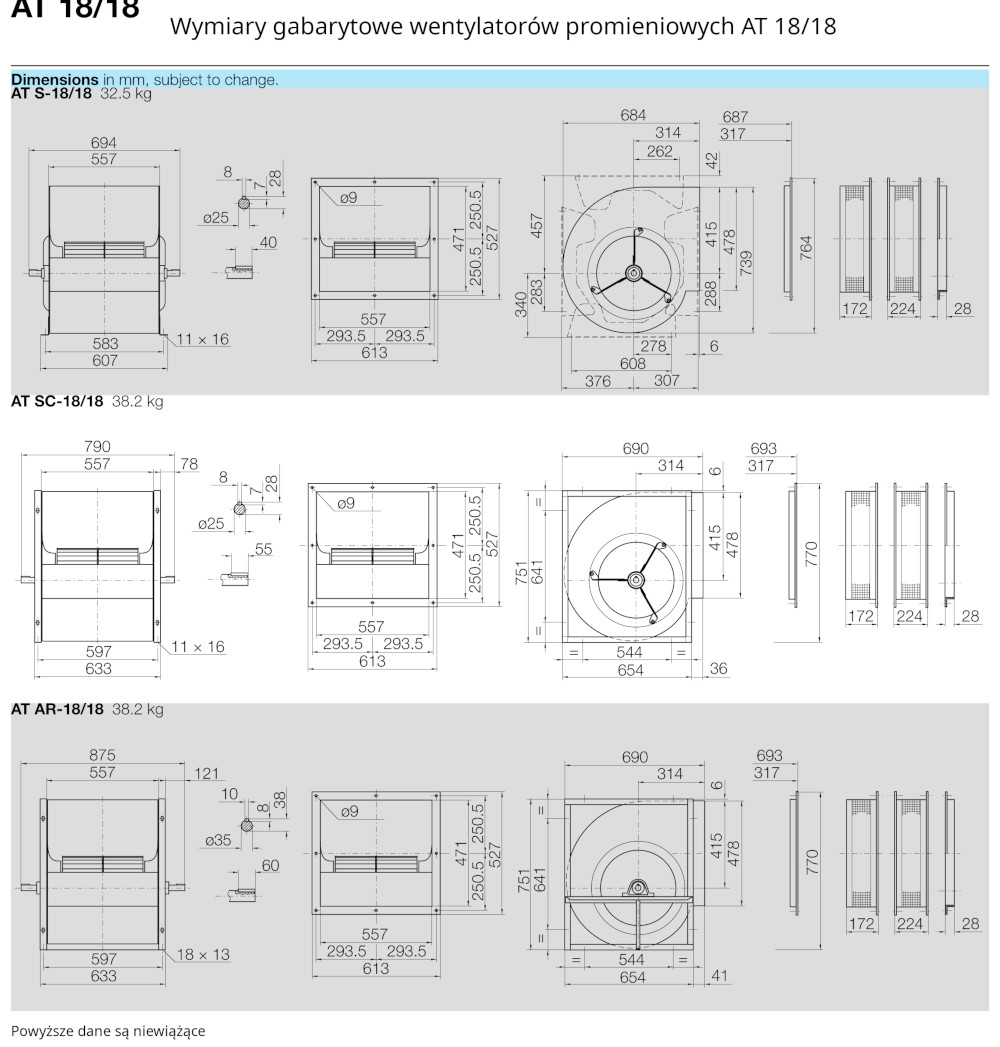

AT 18/18 wentylator promieniowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
standardowe | 28000 | 1800 | - | 1300 | - | zapytaj o termin |
|
||||||||||||||||||||||||||||

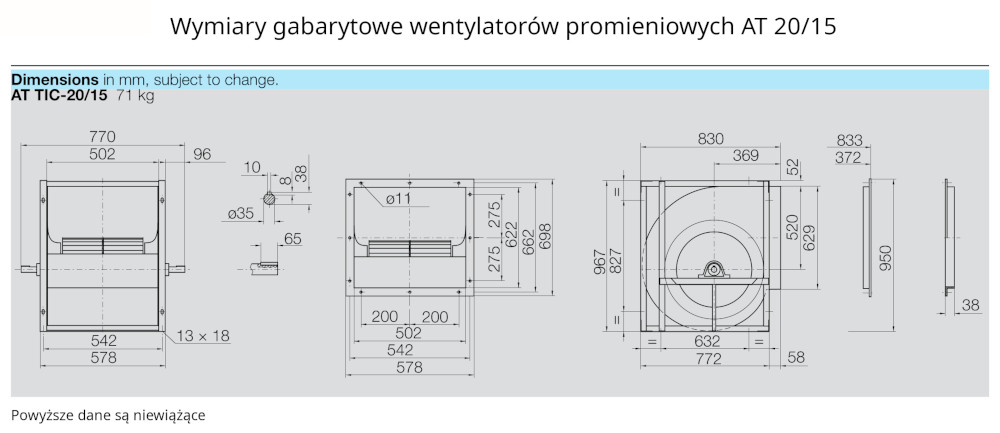

AT 20/15 wentylator promieniowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
standardowe | 30000 | 1800 | - | 1300 | - | zapytaj o termin |
|
||||||||||||||||||||||||||||

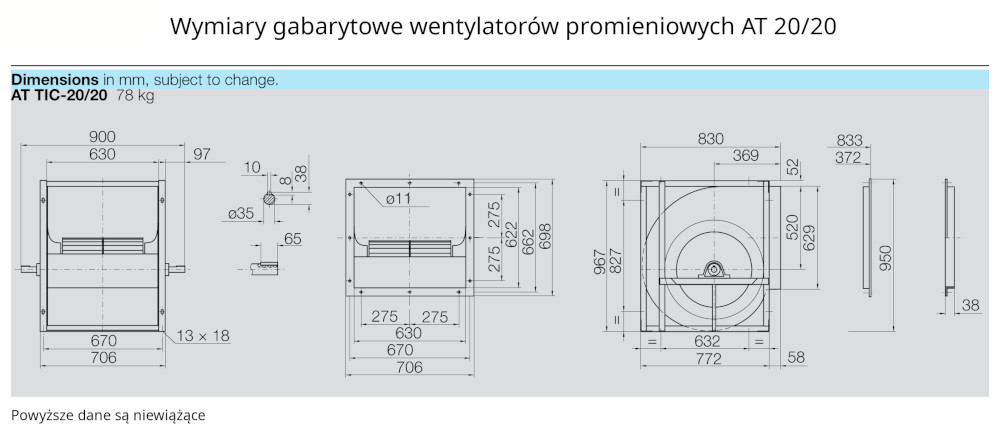

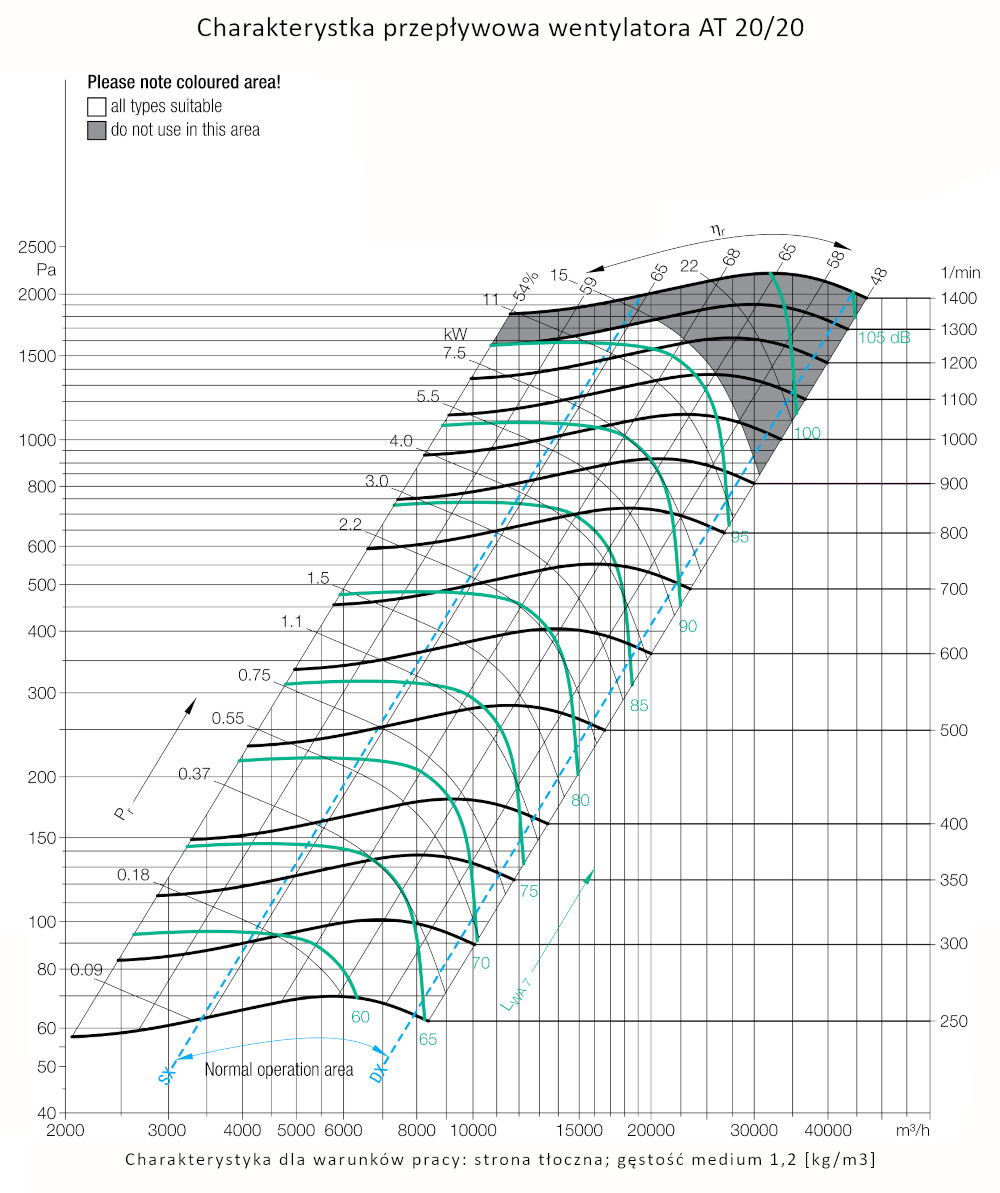

AT 20/20 wentylator promieniowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
standardowe | 30000 | 2000 | - | 1300 | - | zapytaj o termin |
|
||||||||||||||||||||||||||||

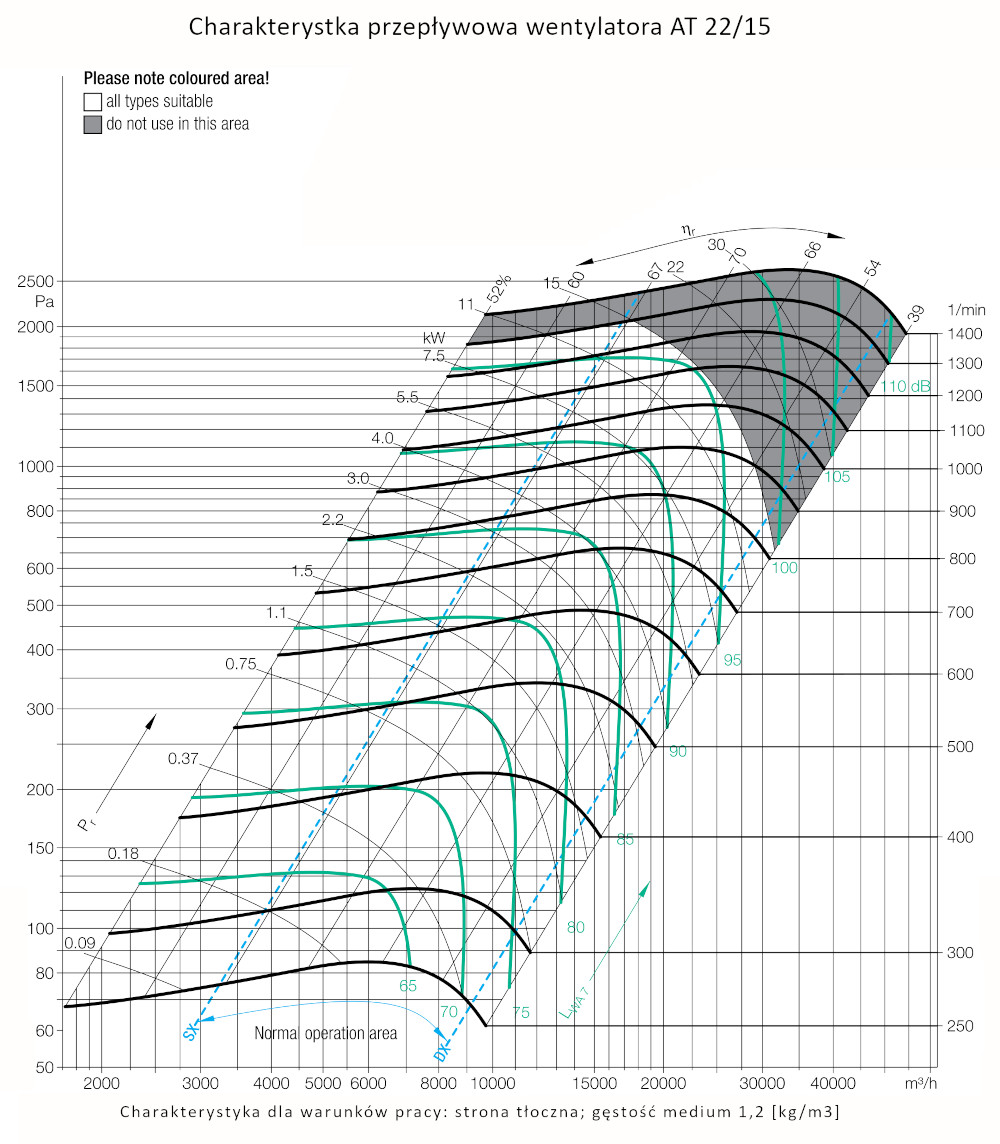

AT 22/15 wentylator promieniowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
standardowe | 35000 | 1700 | - | 1200 | - | zapytaj o termin |
|
||||||||||||||||||||||||||||

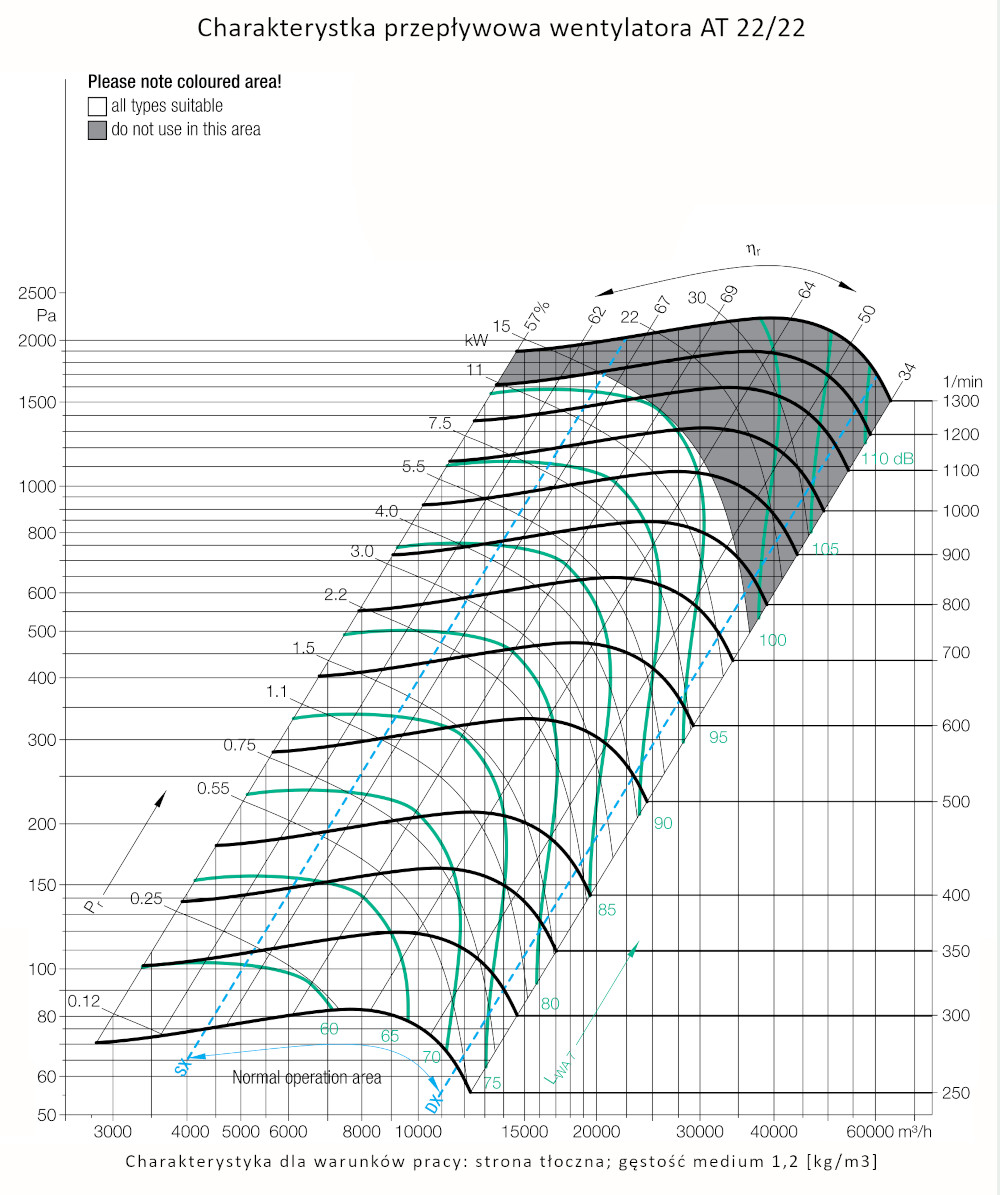

AT 22/22 wentylator promieniowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
standardowe | 40000 | 1700 | - | 1000 | - | zapytaj o termin |
|
||||||||||||||||||||||||||||

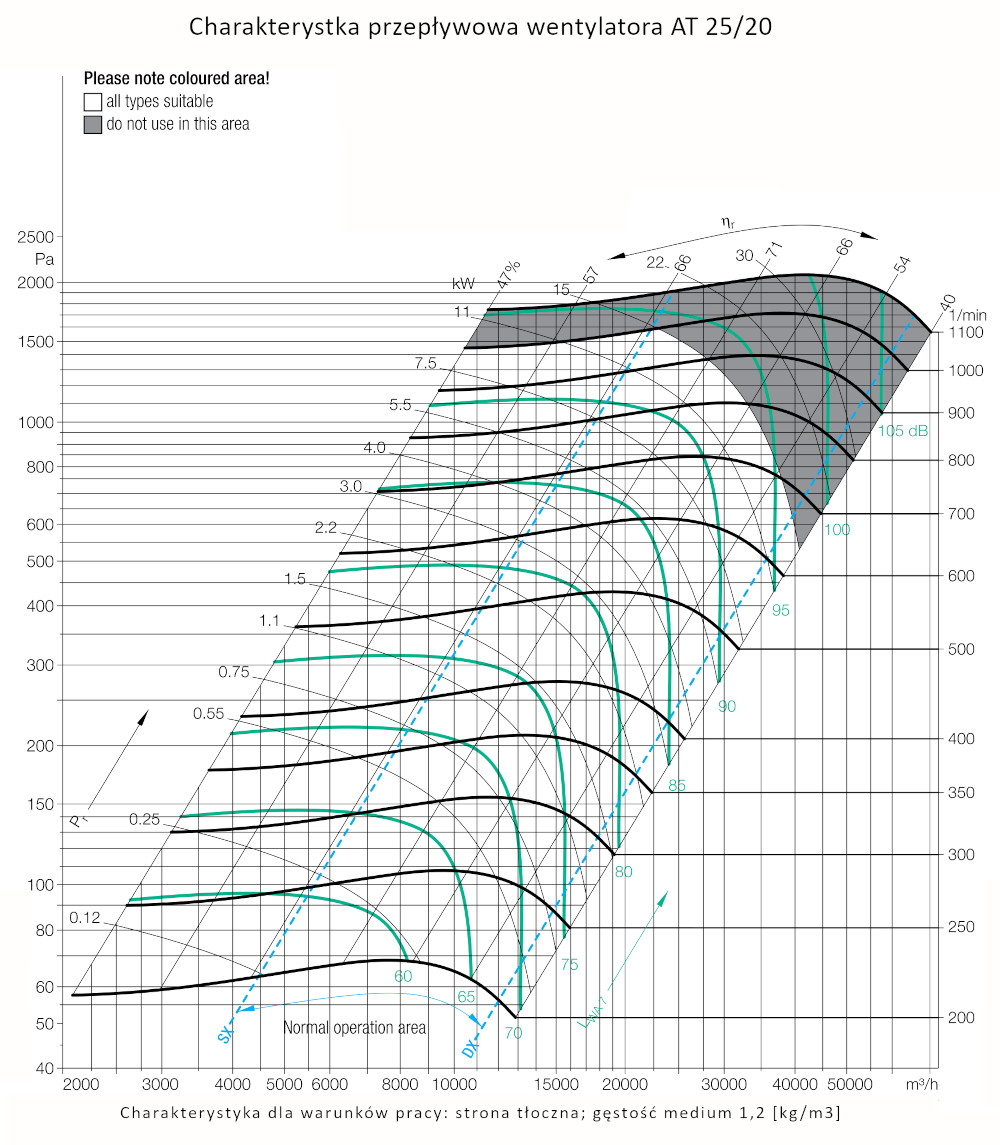

AT 25/20 wentylator promieniowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
standardowe | 45000 | 1300 | - | 900 | - | zapytaj o termin |
|
||||||||||||||||||||||||||||

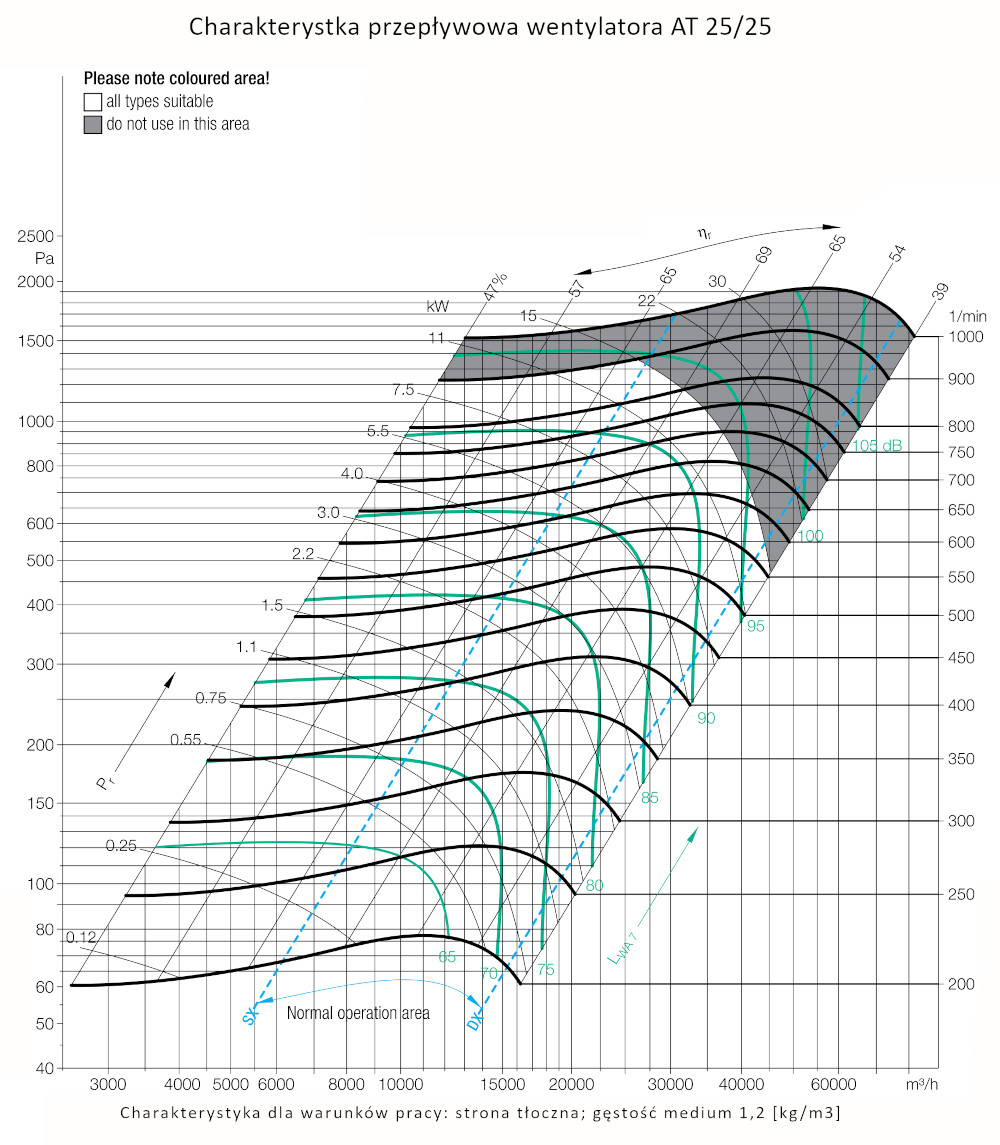

AT 25/25 wentylator promieniowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
standardowe | 50000 | 1300 | - | 800 | - | zapytaj o termin |
|
||||||||||||||||||||||||||||
AT 28/20 wentylator promieniowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
standardowe | 60000 | 1300 | - | 800 | - | zapytaj o termin |
|
||||||||||||||||||||||||||||

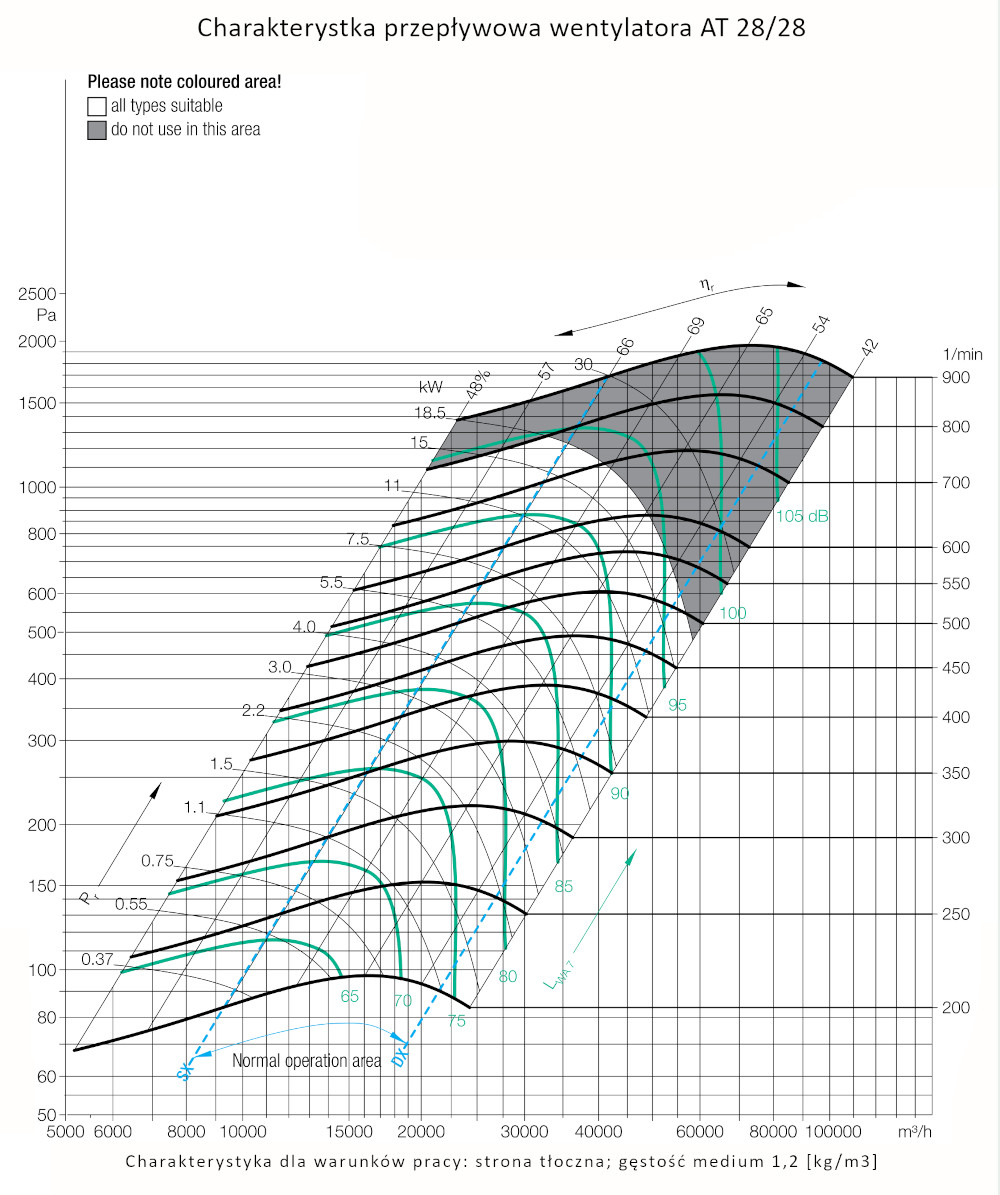

AT 28/28 wentylator promieniowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
standardowe | 55000 | 1500 | - | 800 | - | zapytaj o termin |
|
||||||||||||||||||||||||||||

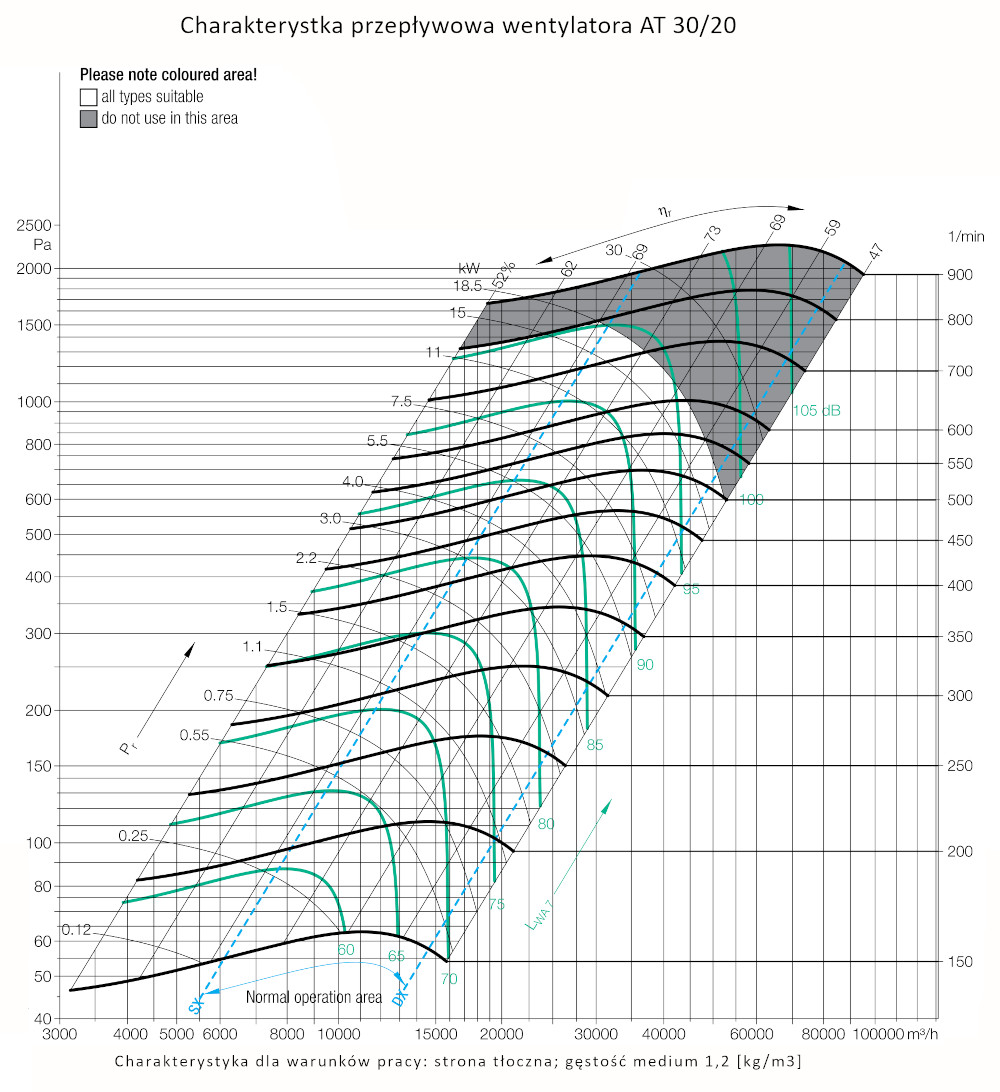

AT 30/20 wentylator promieniowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
standardowe | 60000 | 1500 | - | 800 | - | zapytaj o termin |
|
||||||||||||||||||||||||||||

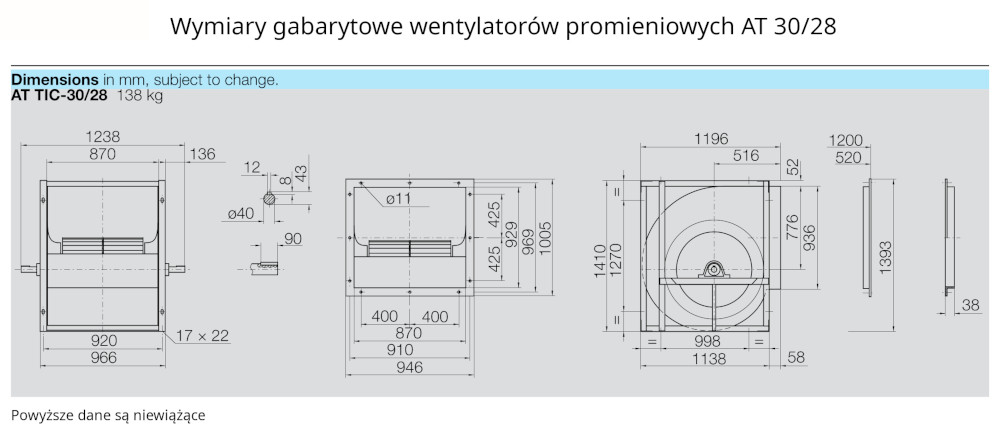

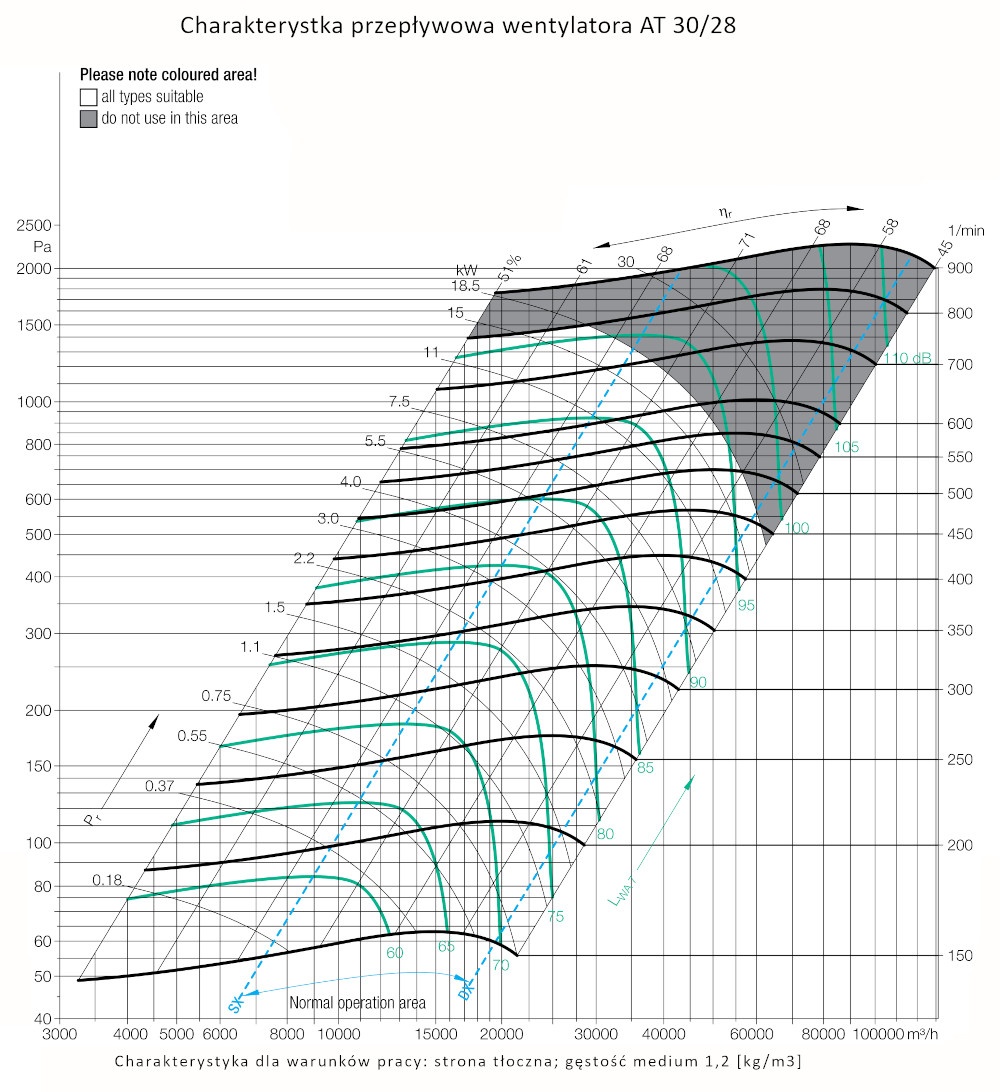

AT 30/28 wentylator promieniowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
