OPIS

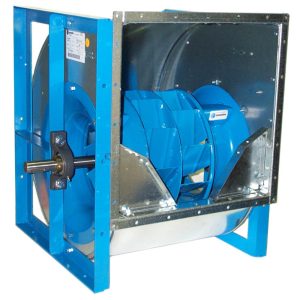

Dwustronnie ssące wentylatory promieniowe serii NTHZ przeznaczone są do przetłaczania czystego oraz lekko zanieczyszczonego powietrza. Stosowane głównie w urządzenia wentylacyjnych, grzewczych oraz klimatyzacyjnych. Cechą charakterystyczną wentylatorów NTHZ jest zwarta budowa, wysoka efektywność oraz niski poziom hałasu. Wirnik wentylatora z łopatkami zagiętymi do tyłu, osadzony na obustronnie łożyskowanym wale. Maksymalna temperatura przetłaczanego medium +60°C.
KONSTRUKCJA
– obudowa wentylatora wykonana z galwanizowanej blachy stalowej
– wirnik wentylatora wykonany z blachy stalowej, spawany, zabezpieczony epoksydową powłoką antykorozyjną
– wirnik dwustronnie ssący z łopatkami zagiętymi do tyłu, wyważony statycznie oraz dynamicznie
– wirnik osadzony na obustronnie łożyskowanym wale napędowym
– uszczelnione łożyska
DOSTĘPNE WYKONANIA
– wykonanie ze wzmacniającą ramą nośną: wersja R
– wykonanie ciężkie wyposażone w maszynowe obudowy łożyskowe osadzone na ramie nośnej: wersja T1, T2, T2L – szczegóły w karcie katalogowej
– wykonanie przeciwwybuchowe wg ATEX
– wykonanie wyposażone w kompletne przeniesienie napędu, silnik elektryczny, ramę nośną, itp.
SPECYFIKACJA
– przetłaczane medium: powietrze czyste oraz lekko zanieczyszczone
– zakres temperaturowy przetłaczanego medium -20…+60°C
– figury LG, RD oraz kąty wg karty katalogowej

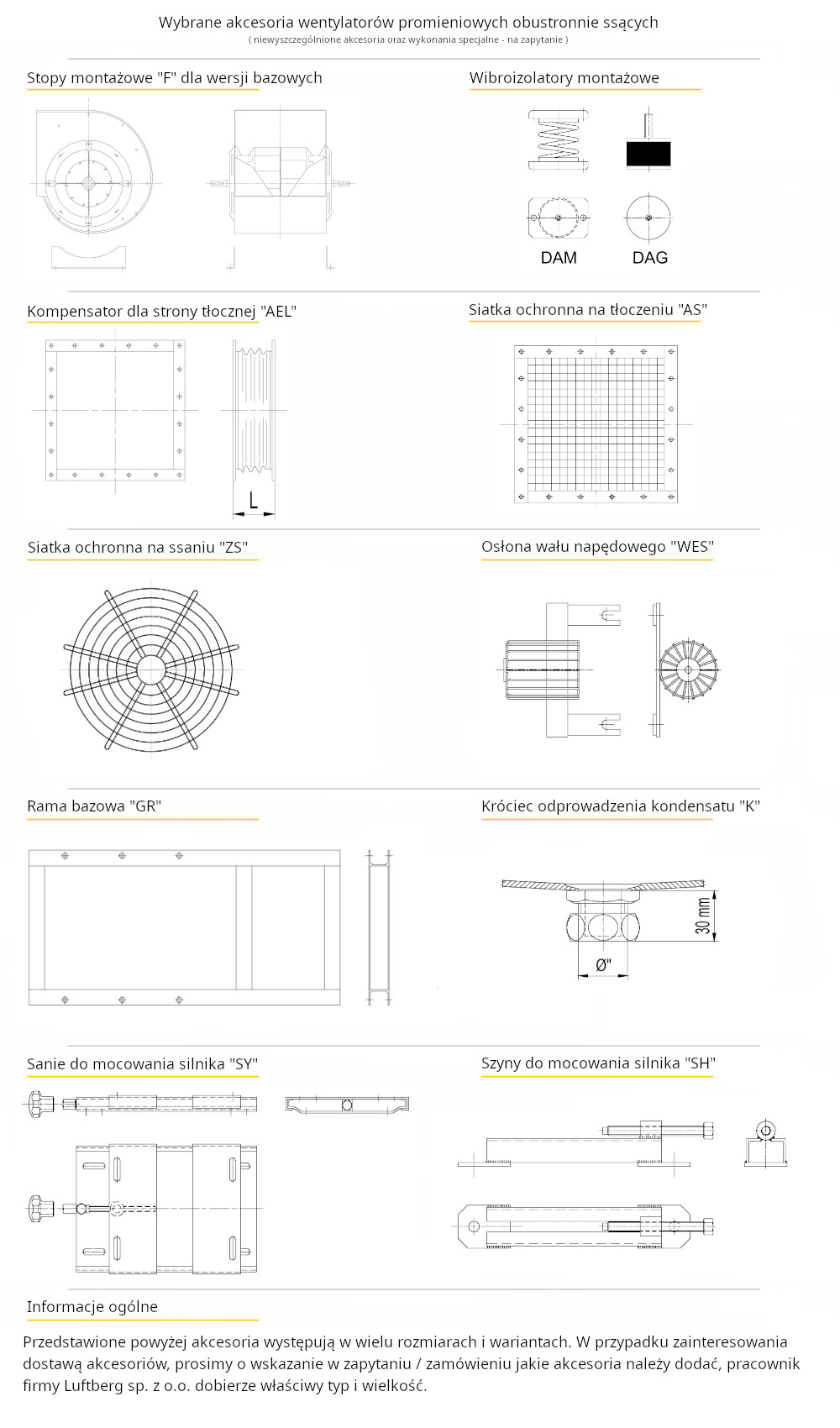

AKCESORIA
– stopy montażowe F
– kompensator dla strony tłocznej AEL
– siatka ochronna strony tłocznej AS
– siatka ochronna strony ssącej ZS
– kołnierz mocujący strony tłocznej A
– wibroizolatory montażowe
– słona wału napędowego WES
– rama bazowa GR
– króciec odprowadzenia kondensatu K
– sanie do mocowania silnika SY
– szyny do mocowania silnika SH
| Zdjęcie | Nazwa | Wykonanie | Wydajność (m3/h) | Ciśnienie (Pa) | Moc (kW) | Prędkość (obr/min) | Napięcie (V) | Wysyłka | Cena | |||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
standardowe | 14500 | 3000 | - | 3900 | - | zapytaj o termin |
|
||||||||||||||||||||||||||||

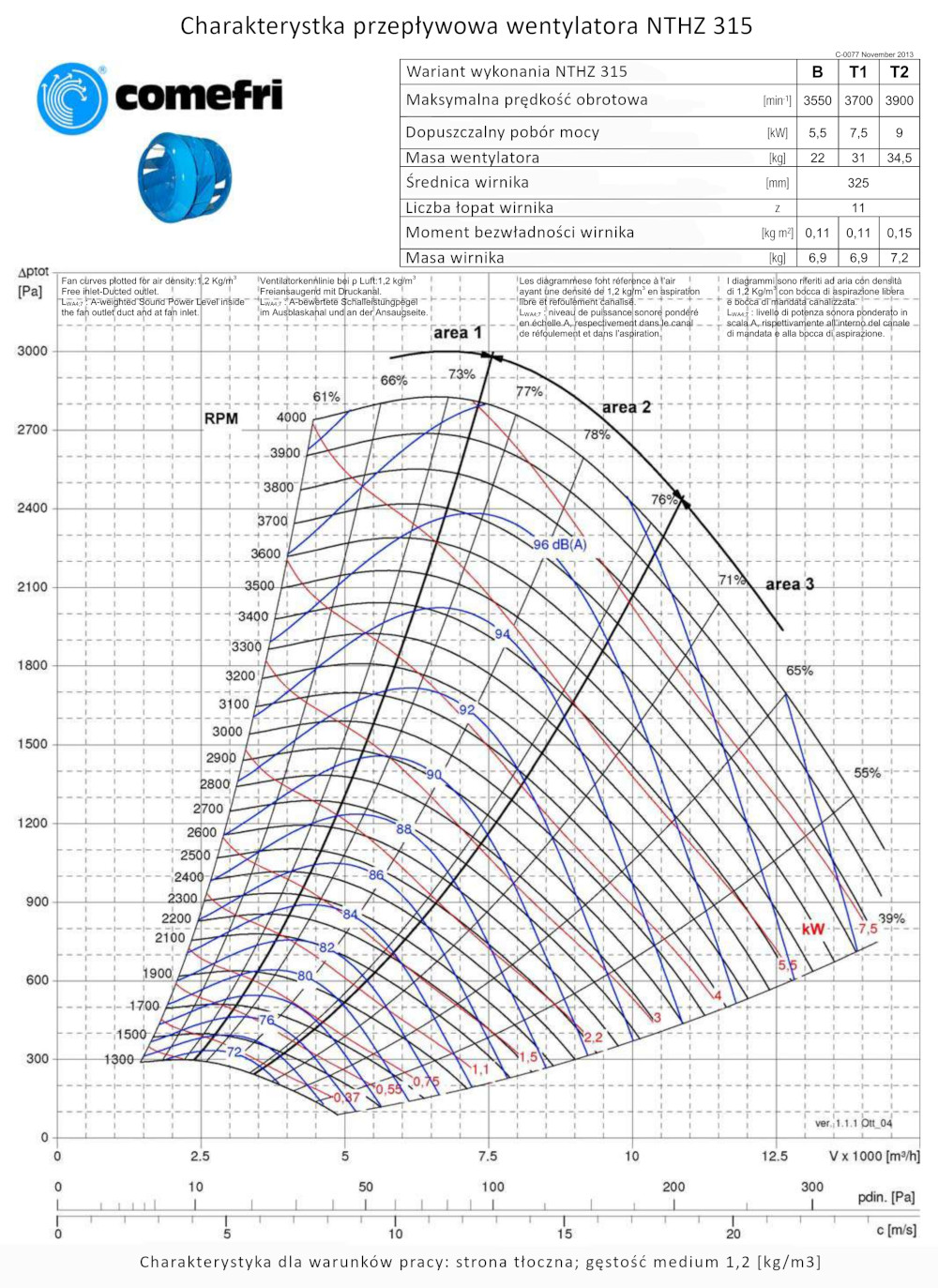

NTHZ 315 wentylator promieniowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
standardowe | 19000 | 3500 | - | 3850 | - | zapytaj o termin |
|
||||||||||||||||||||||||||||

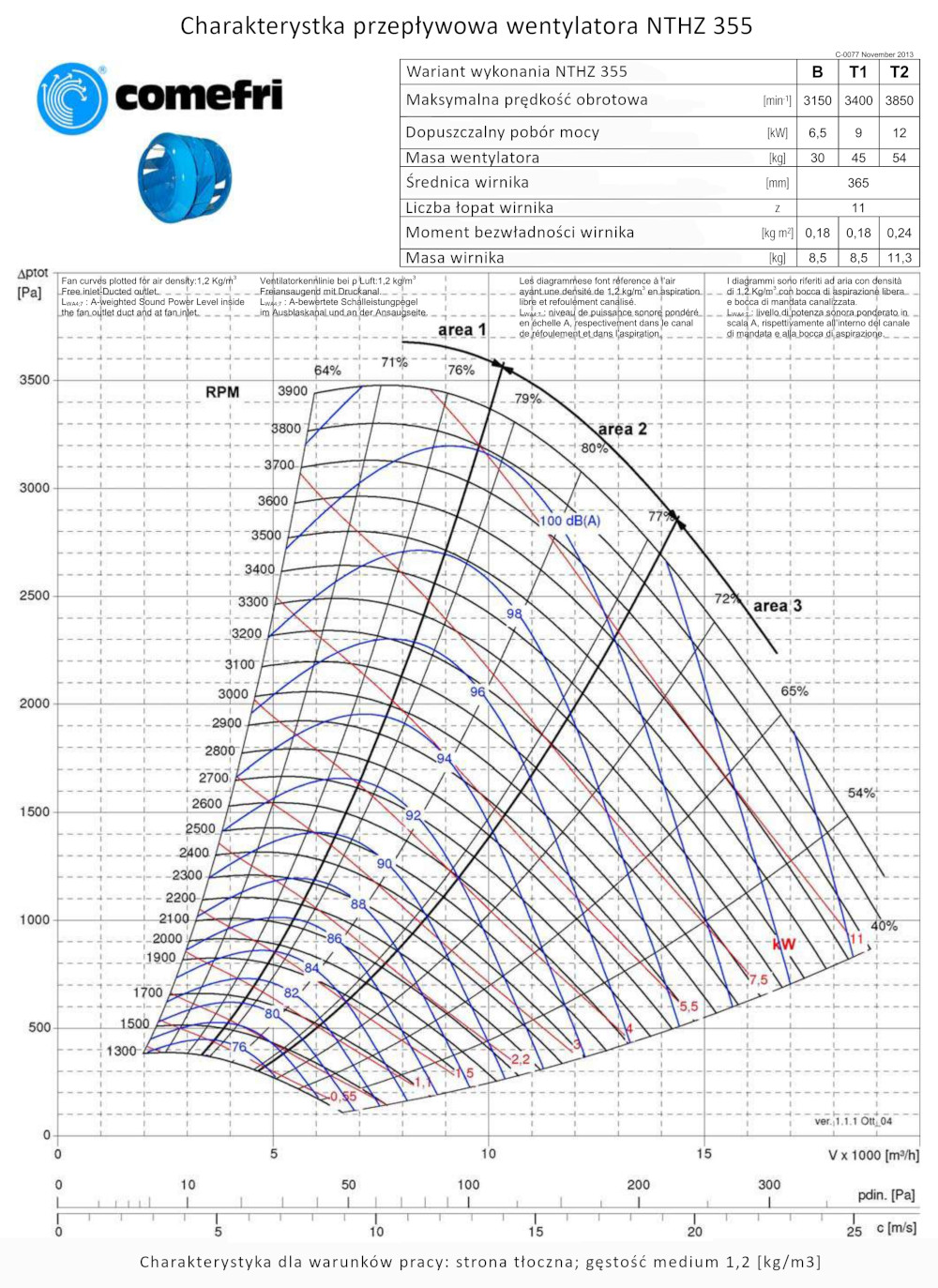

NTHZ 355 wentylator promieniowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
standardowe | 27000 | 4400 | - | 3600 | - | zapytaj o termin |
|
||||||||||||||||||||||||||||

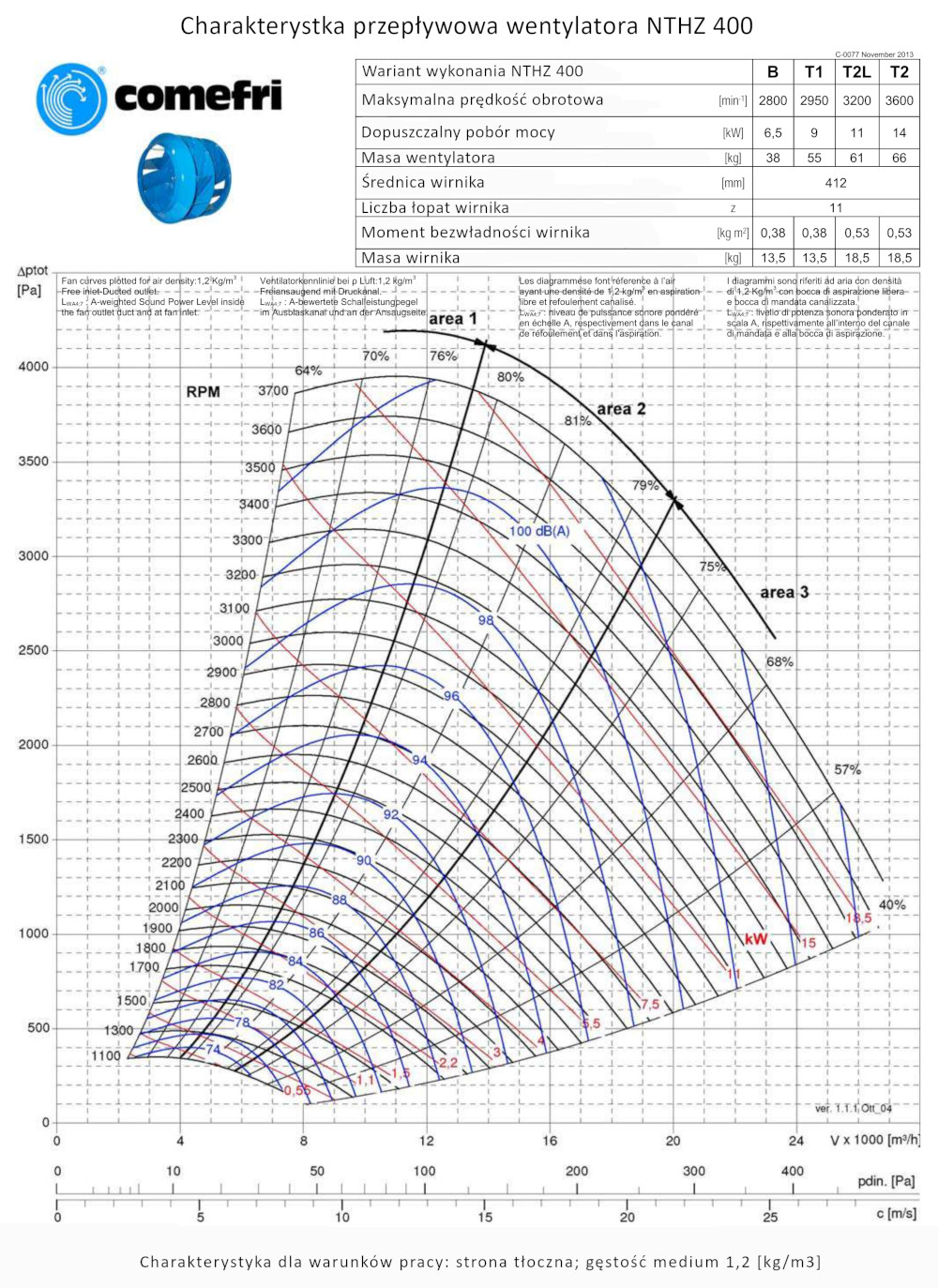

NTHZ 400 wentylator promieniowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
standardowe | 34000 | 4100 | - | 3230 | - | zapytaj o termin |
|
||||||||||||||||||||||||||||

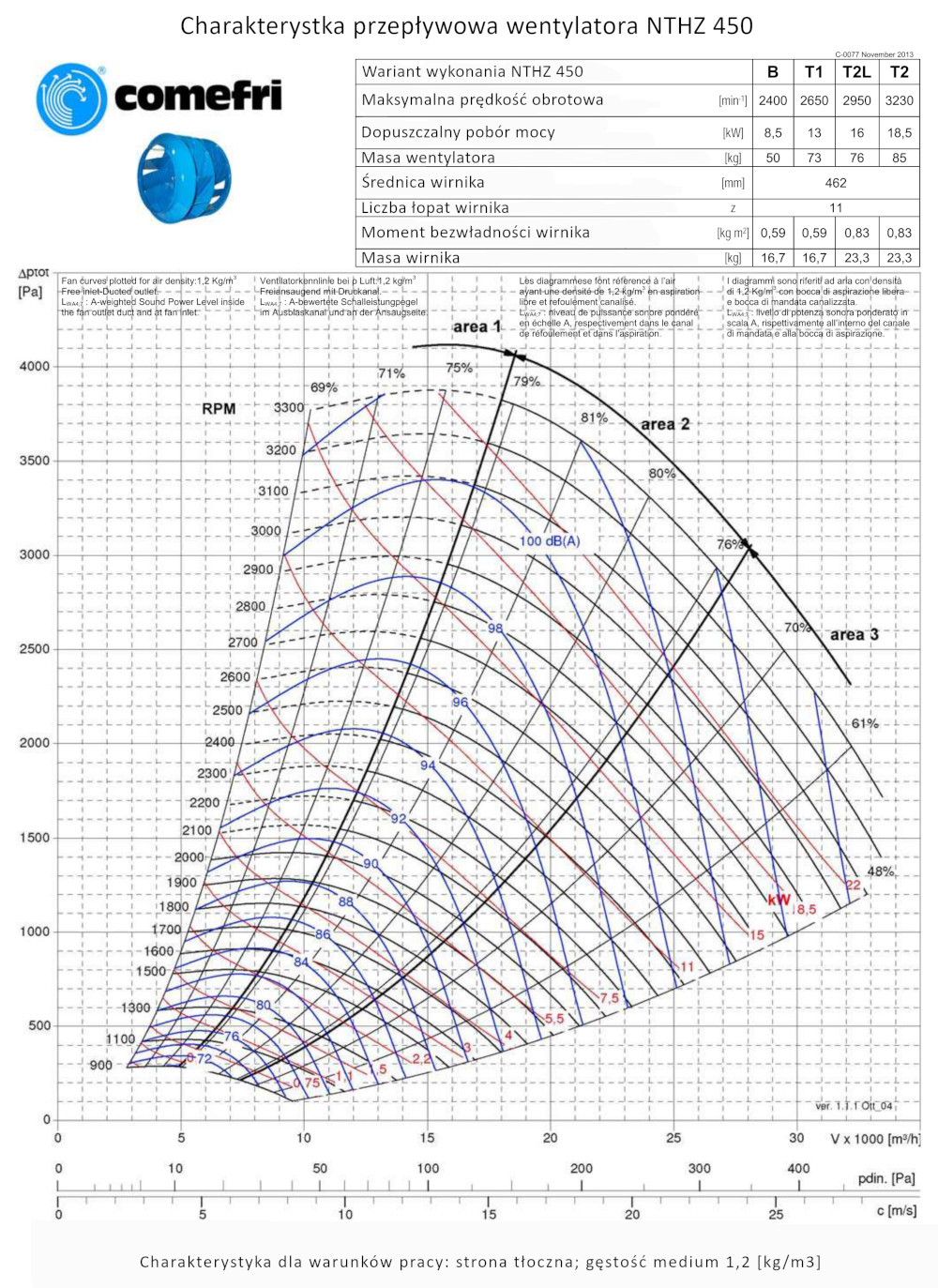

NTHZ 450 wentylator promieniowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
standardowe | 37000 | 3600 | - | 2720 | - | zapytaj o termin |
|
||||||||||||||||||||||||||||

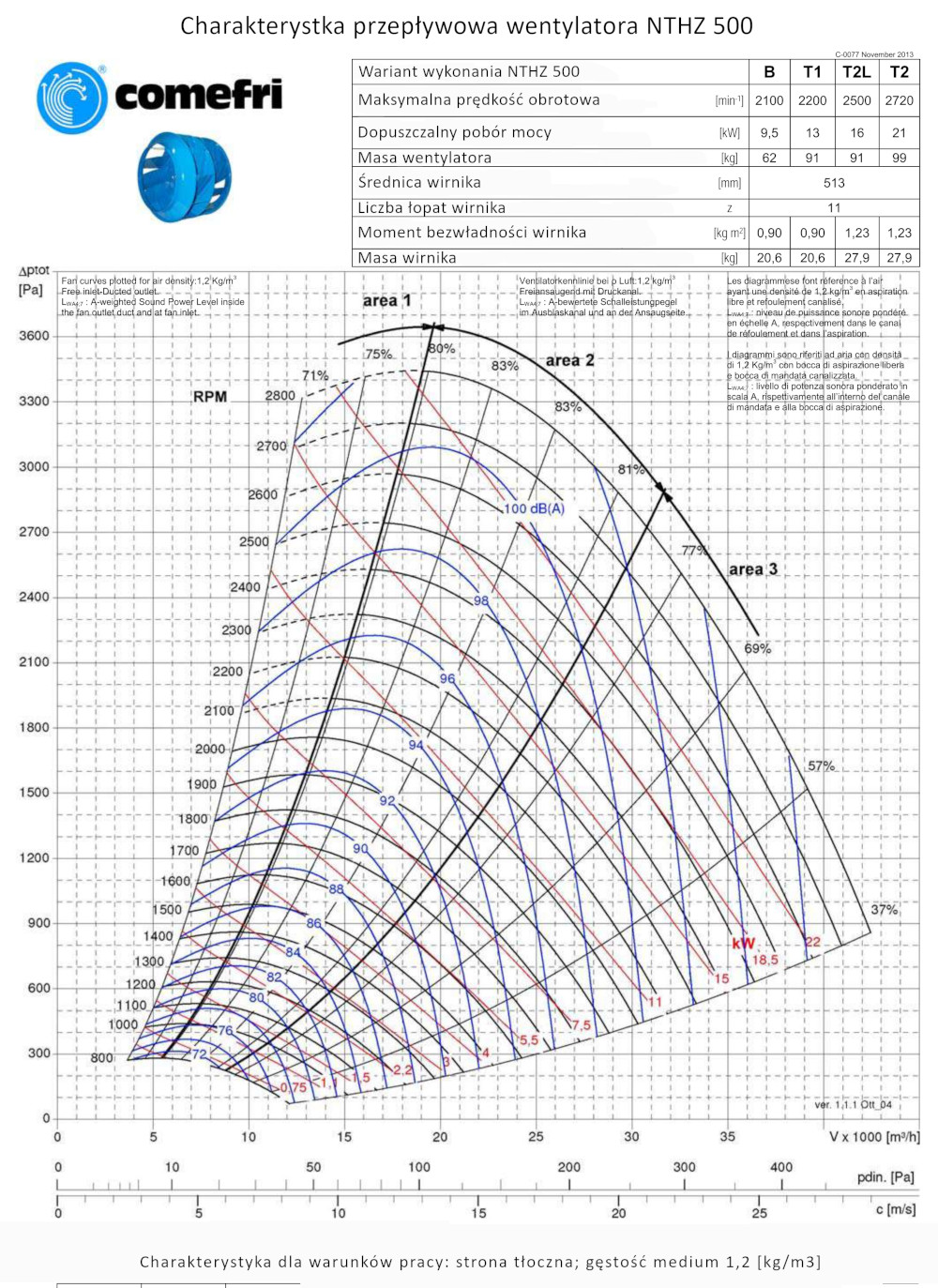

NTHZ 500 wentylator promieniowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
standardowe | 56000 | 4100 | - | 2600 | - | zapytaj o termin |
|
||||||||||||||||||||||||||||

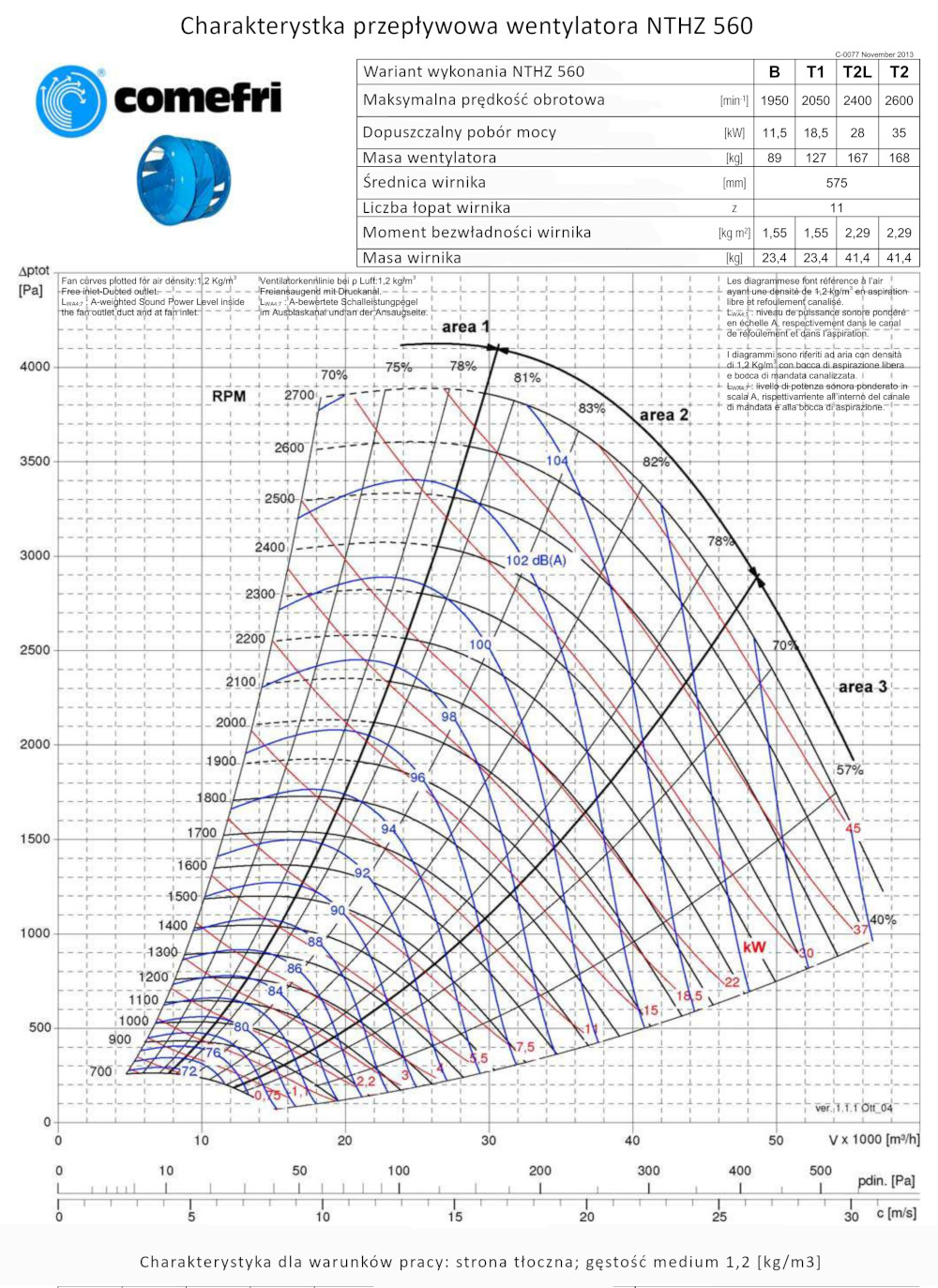

NTHZ 560 wentylator promieniowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
standardowe | 66000 | 3600 | - | 2275 | - | zapytaj o termin |
|
||||||||||||||||||||||||||||

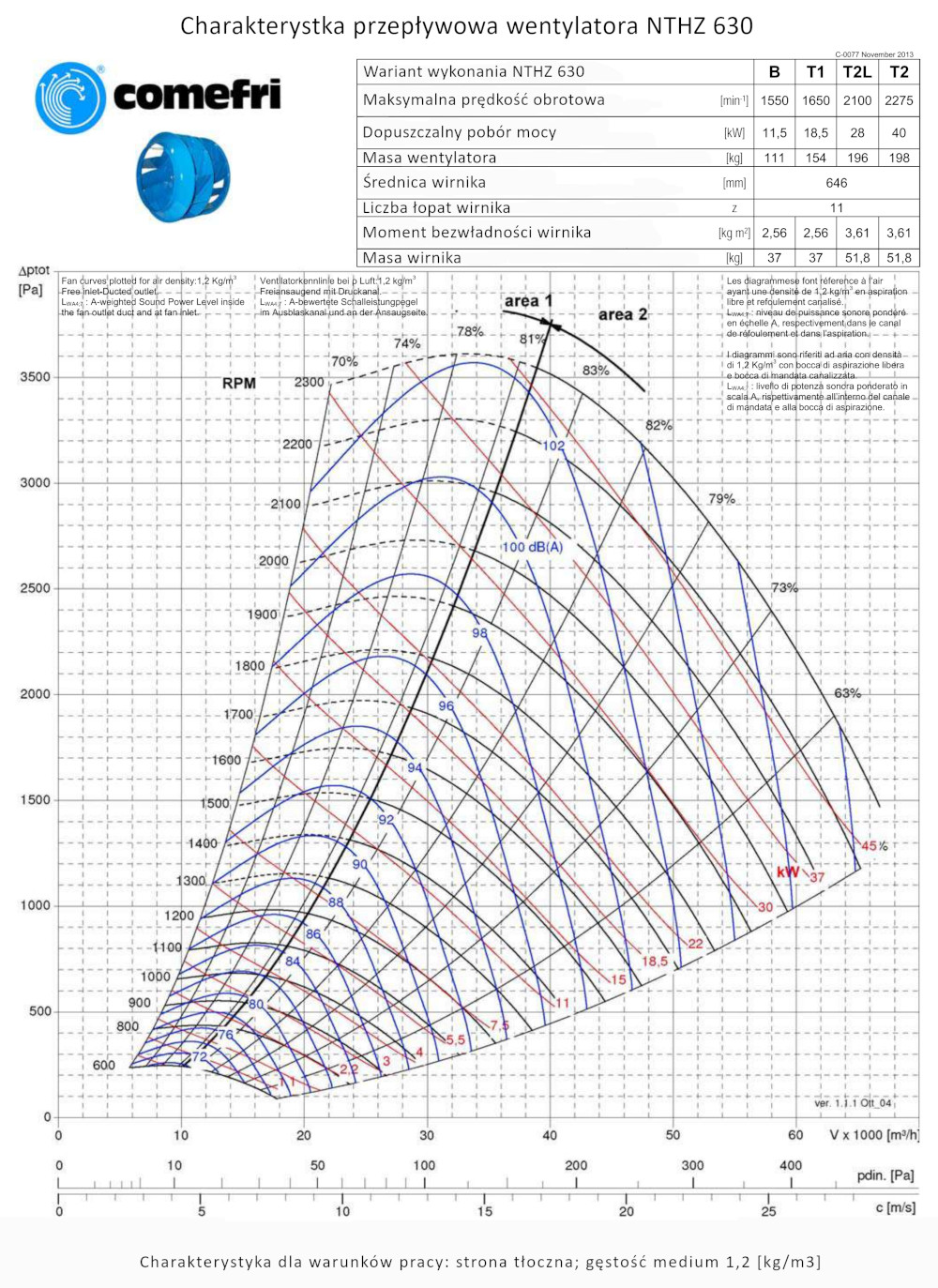

NTHZ 630 wentylator promieniowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
standardowe | 84000 | 3700 | - | 2015 | - | zapytaj o termin |
|
||||||||||||||||||||||||||||
NTHZ 710 wentylator promieniowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
standardowe | 110000 | 3500 | - | 1700 | - | zapytaj o termin |
|
||||||||||||||||||||||||||||
NTHZ 800 wentylator promieniowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
standardowe | 135000 | 3600 | - | 1500 | - | zapytaj o termin |
|
||||||||||||||||||||||||||||

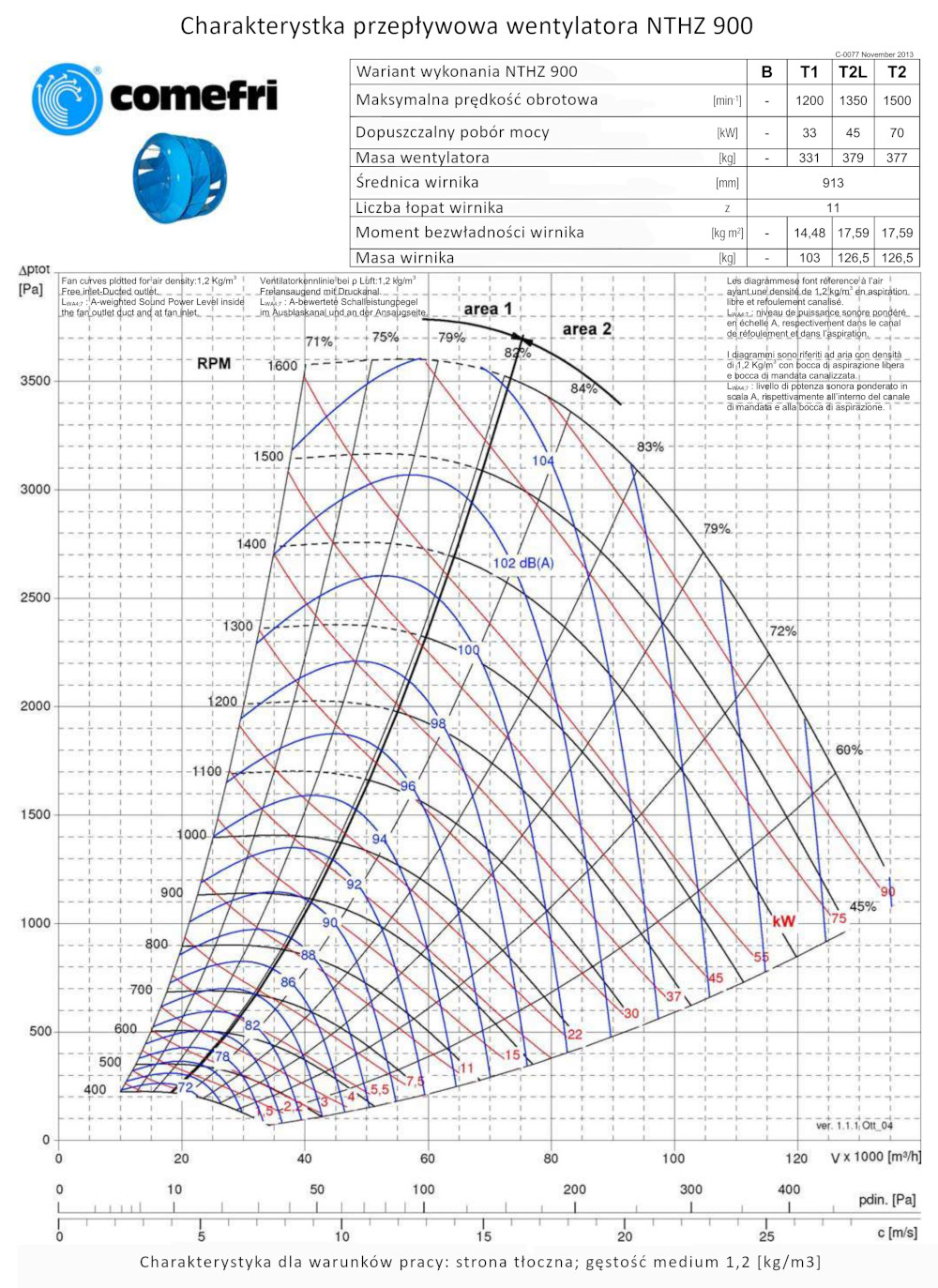

NTHZ 900 wentylator promieniowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
standardowe | 160000 | 2800 | - | 1260 | - | zapytaj o termin |
|
||||||||||||||||||||||||||||

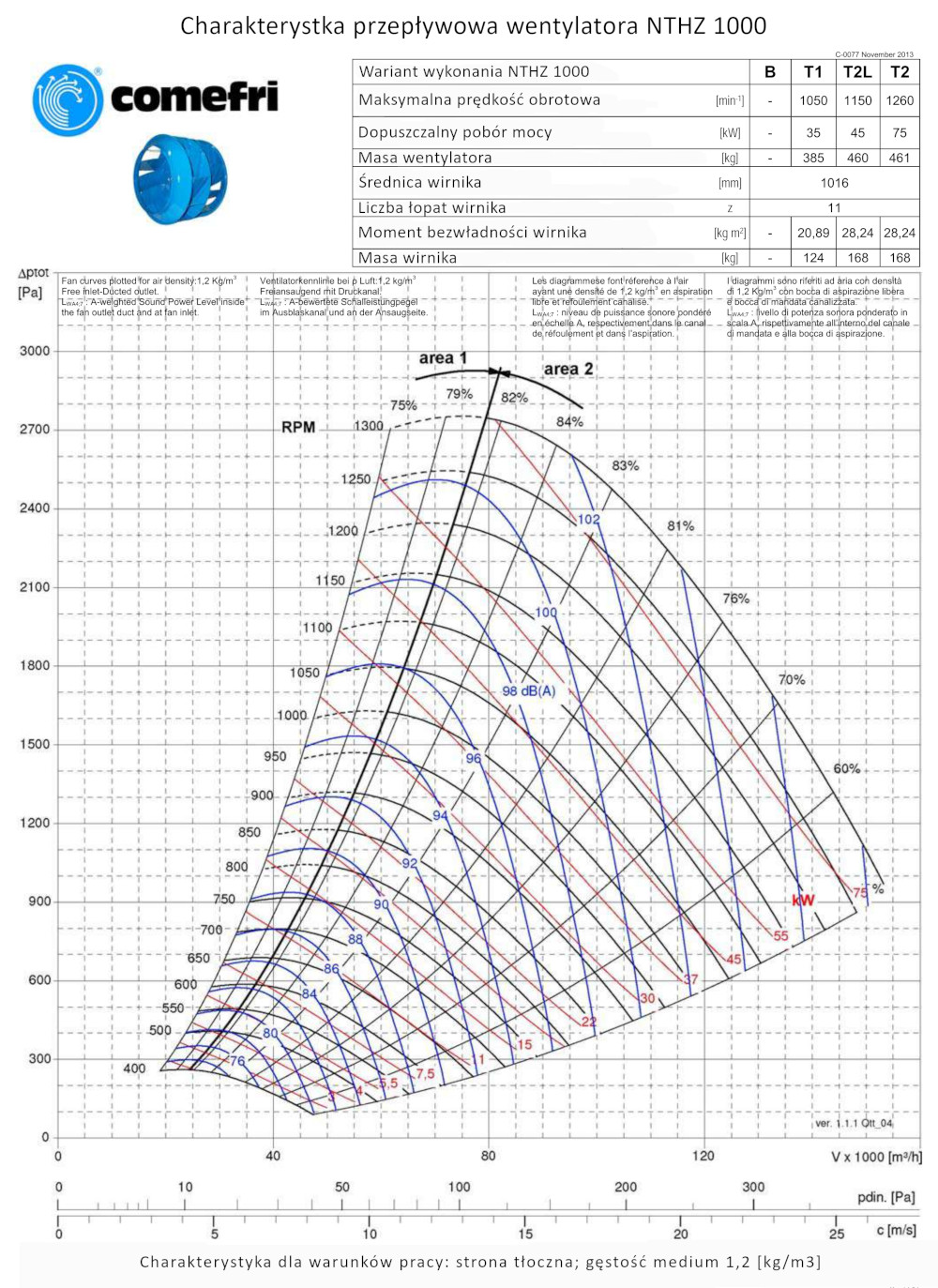

NTHZ 1000 wentylator promieniowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
standardowe | 190000 | 3000 | - | 1175 | - | zapytaj o termin |
|
||||||||||||||||||||||||||||

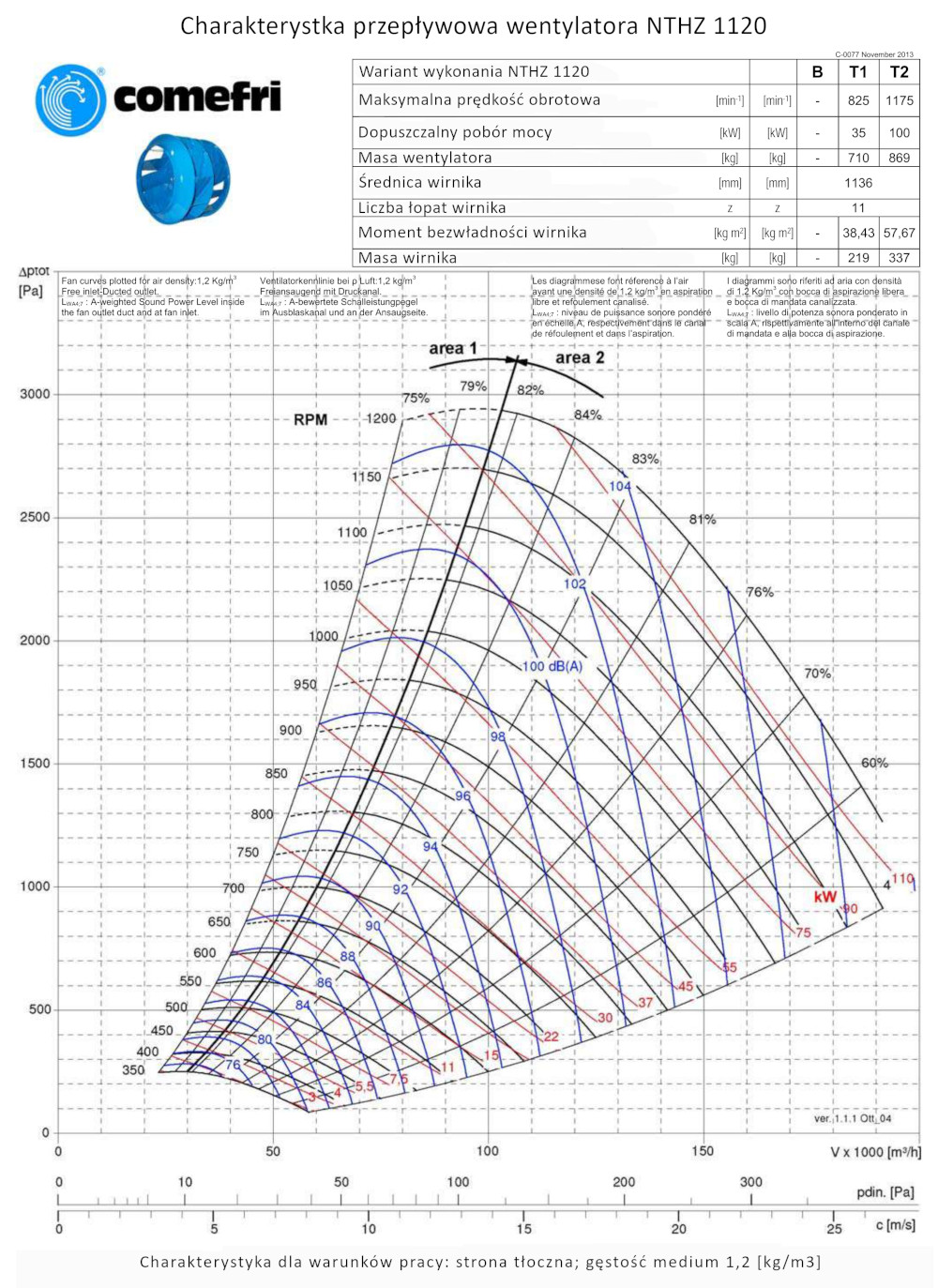

NTHZ 1120 wentylator promieniowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
standardowe | 245000 | 3100 | - | 1050 | - | zapytaj o termin |
|
||||||||||||||||||||||||||||

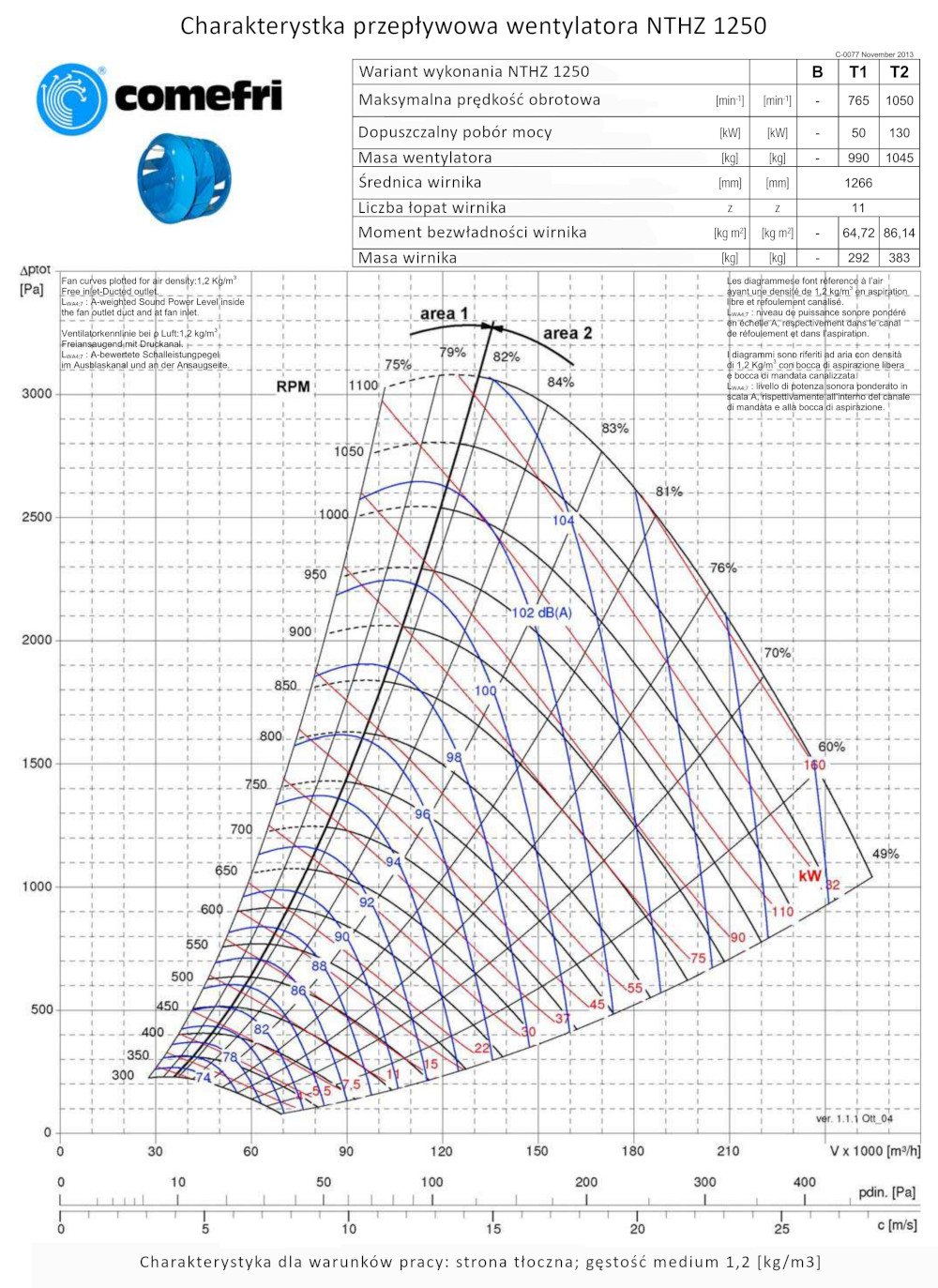

NTHZ 1250 wentylator promieniowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
