OPIS
Dwustronnie ssące wentylatory promieniowe serii RDH przeznaczone są do przetłaczania czystego powietrza. Stosowane głównie w urządzenia wentylacyjnych, grzewczych oraz klimatyzacyjnych. Cechą charakterystyczną wentylatorów RDH jest zwarta budowa, wysoka efektywność oraz niski poziom hałasu. Wirnik wentylatora z łopatkami zagiętymi do tyłu, osadzony na obustronnie łożyskowanym wale. Maksymalna temperatura przetłaczanego medium +80°C.
KONSTRUKCJA
– obudowa wentylatora wykonana z galwanizowanej blachy stalowej, wirnik spawany malowany
– wirnik dwustronnie ssący z łopatkami zagiętymi do tyłu, wyważony statycznie oraz dynamicznie
– wirnik osadzony na obustronnie łożyskowanym wale napędowym
– bezobsługowe łożyska
DOSTĘPNE WYKONANIA
– wykonanie podstawowe wentylatora, lekka konstrukcja – RDH E0
– wykonanie podstawowe wentylatora wyposażone w lekką ramę nośną z kątownika – RDH E2
– wykonanie wzmocnione, wyposażone w ramę nośną, na której osadzono wzmocnione łożyska w przemysłowych obudowach, średnica wału powiększona – RDH E4
– wykonanie wzmocnione +, wyposażone w ramę nośną, na której osadzono wzmocnione łożyska w przemysłowych obudowach, średnica wału powiększona – RDH E6
– wykonanie wzmocnione ++, wyposażone w ramę nośną na której osadzono wzmocnione łożyska w przemysłowych obudowach, średnica wału powiększona, wersja przeznaczona do najcięższych warunków pracy – RDH E7
– wykonanie podwójne, tzw. bliźniak, dwa wentylatory na jednym wale napędowym. Dostępna każda z poprzednich wersji. Przykładowo RDH G2E4; RDH G2K; RDH G2E7; RDH G2K2 – szczegóły w karcie katalogowej
– wykonanie przeciwwybuchowe wg ATEX
– wykonanie wyposażone w kompletne przeniesienie napędu, silnik elektryczny, ramę nośną, itp.
SPECYFIKACJA
– przetłaczane medium: powietrze czyste
– zakres temperaturowy przetłaczanego medium -20…+80°C
– figury LG, RD oraz kąty wg karty katalogowej
AKCESORIA
– stopy montażowe
– kompensator dla strony tłocznej
– siatka ochronna strony tłocznej
– siatka ochronna strony ssącej
– kołnierz mocujący strony tłocznej
– wibroizolatory montażowe
– osłona wału napędowego
– króciec odprowadzenia kondensatu
– drzwi inspekcyjne
| Zdjęcie | Nazwa | Wykonanie | Wydajność (m3/h) | Ciśnienie (Pa) | Moc (kW) | Prędkość (obr/min) | Napięcie (V) | Wysyłka | Cena | |||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
standardowe | 3000 | 2400 | - | 6800 | - | zapytaj o termin |
|
||||||||||||||||||||||||||||

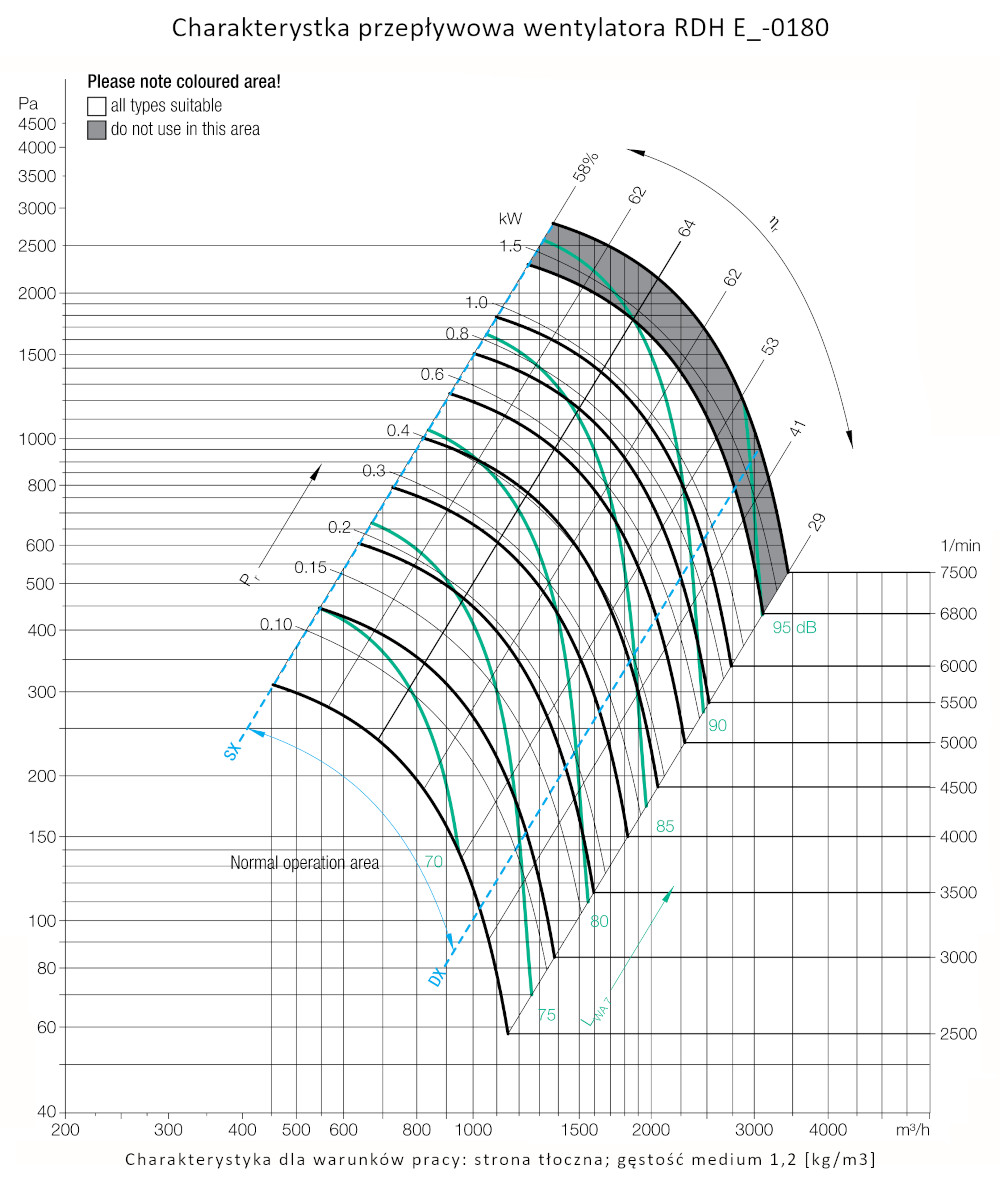

RDH E_-0180 wentylator promieniowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
standardowe | 3000 | 2400 | - | 6800 | - | zapytaj o termin |
|
||||||||||||||||||||||||||||

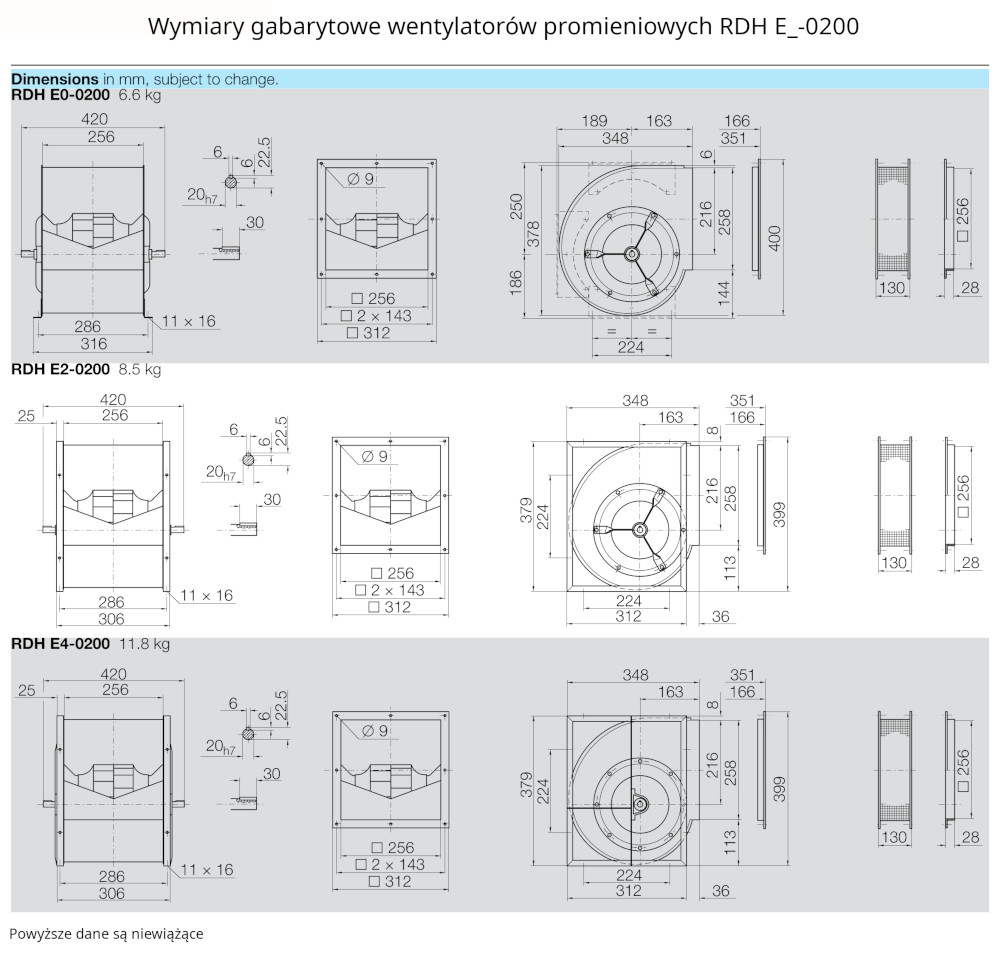

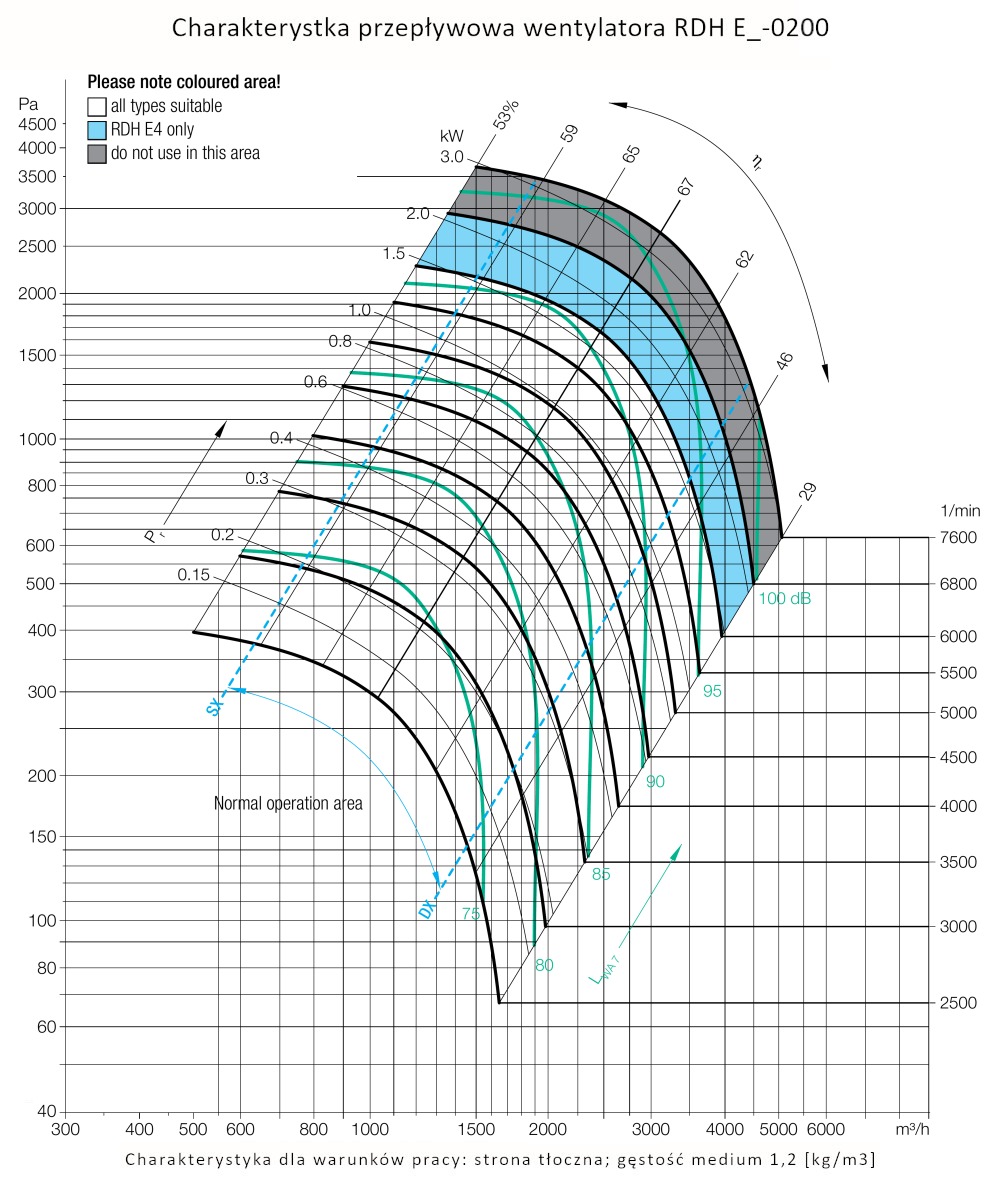

RDH E_-0200 wentylator promieniowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
standardowe | 6000 | 2800 | - | 6000 | - | zapytaj o termin |
|
||||||||||||||||||||||||||||

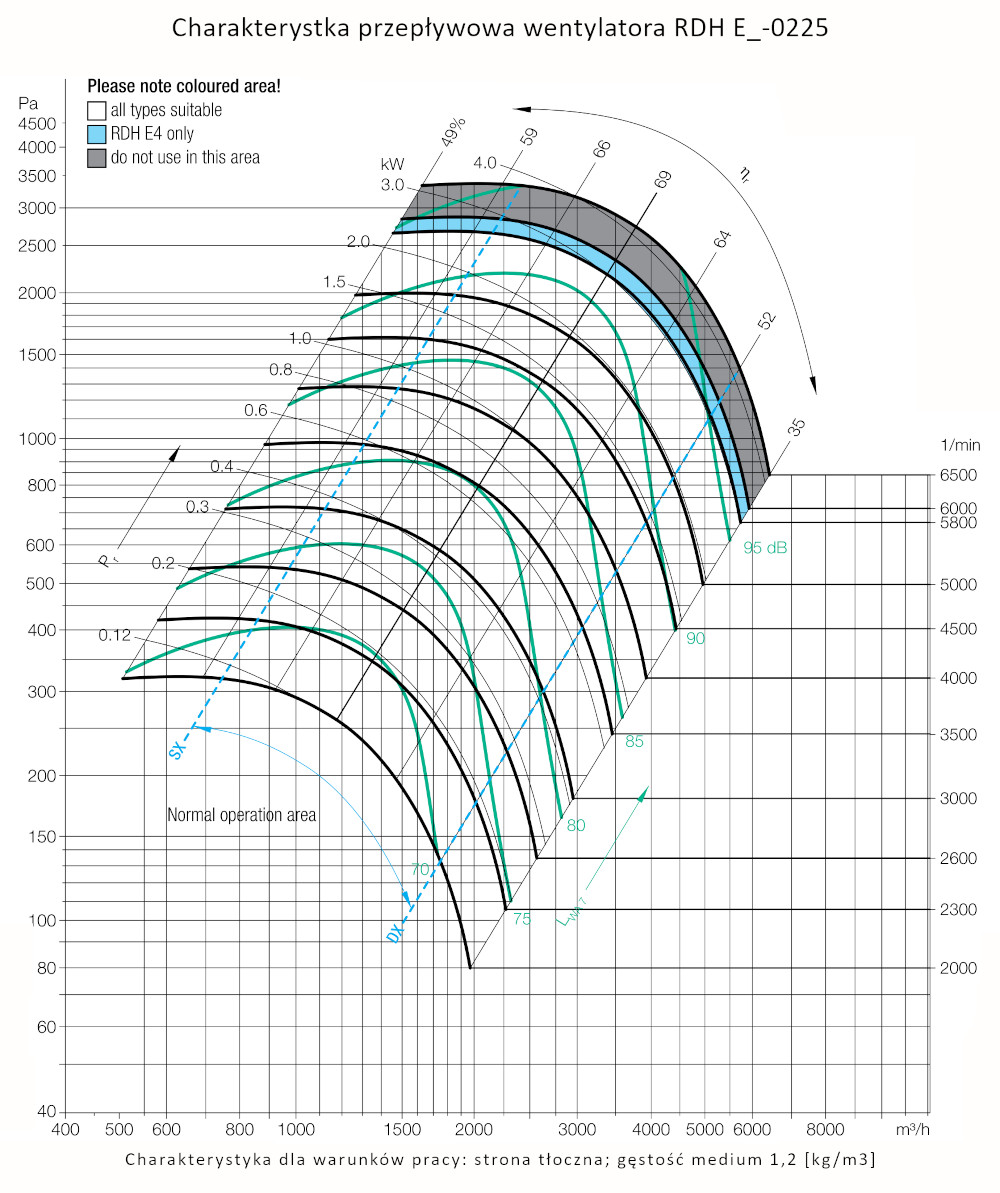

RDH E_-0225 wentylator promieniowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
standardowe | 9000 | 3300 | - | 5400 | - | zapytaj o termin |
|
||||||||||||||||||||||||||||
RDH E_-0250 wentylator promieniowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
standardowe | 11000 | 3000 | - | 4700 | - | zapytaj o termin |
|
||||||||||||||||||||||||||||

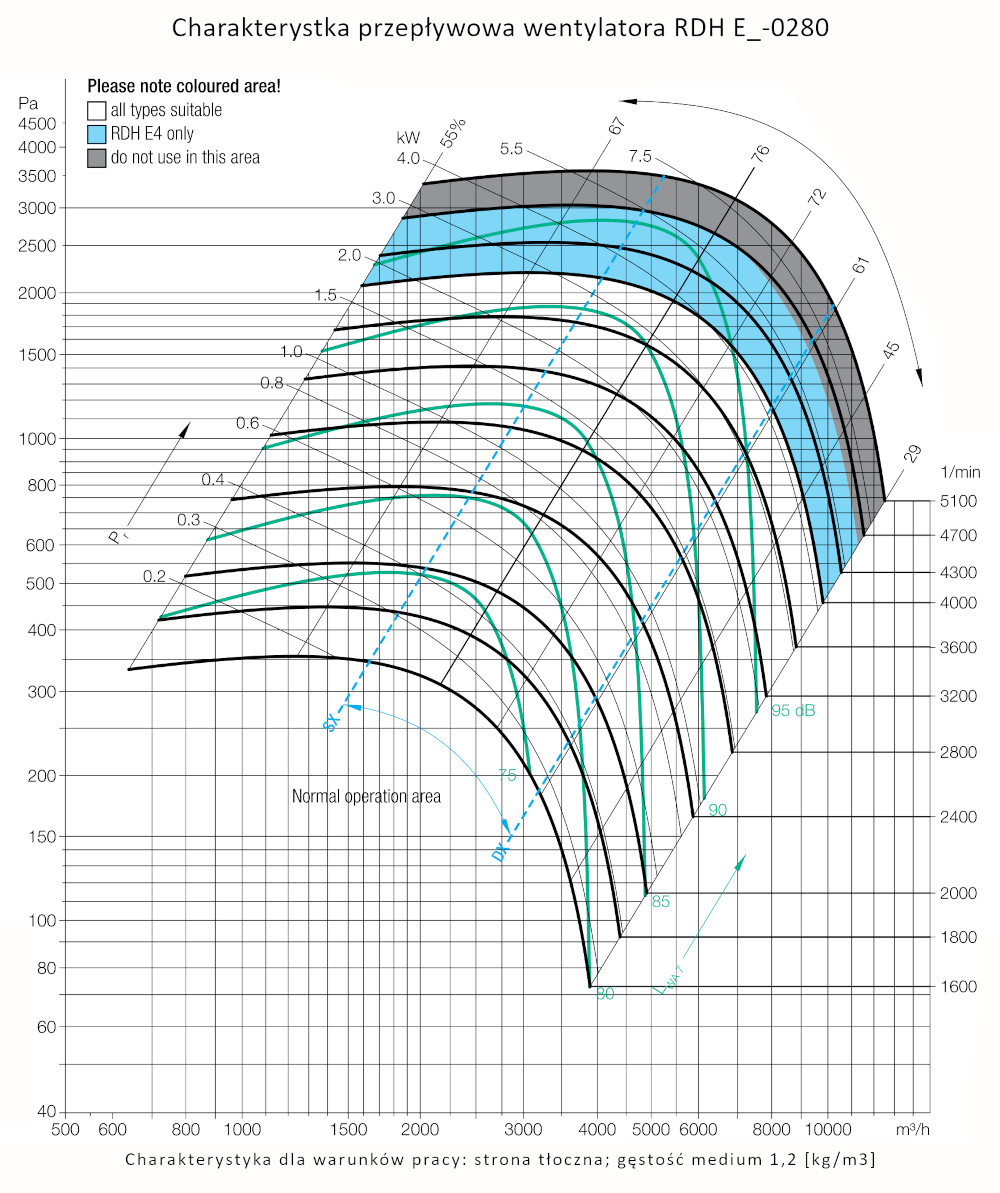

RDH E_-0280 wentylator promieniowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
standardowe | 15000 | 3500 | - | 4500 | - | zapytaj o termin |
|
||||||||||||||||||||||||||||

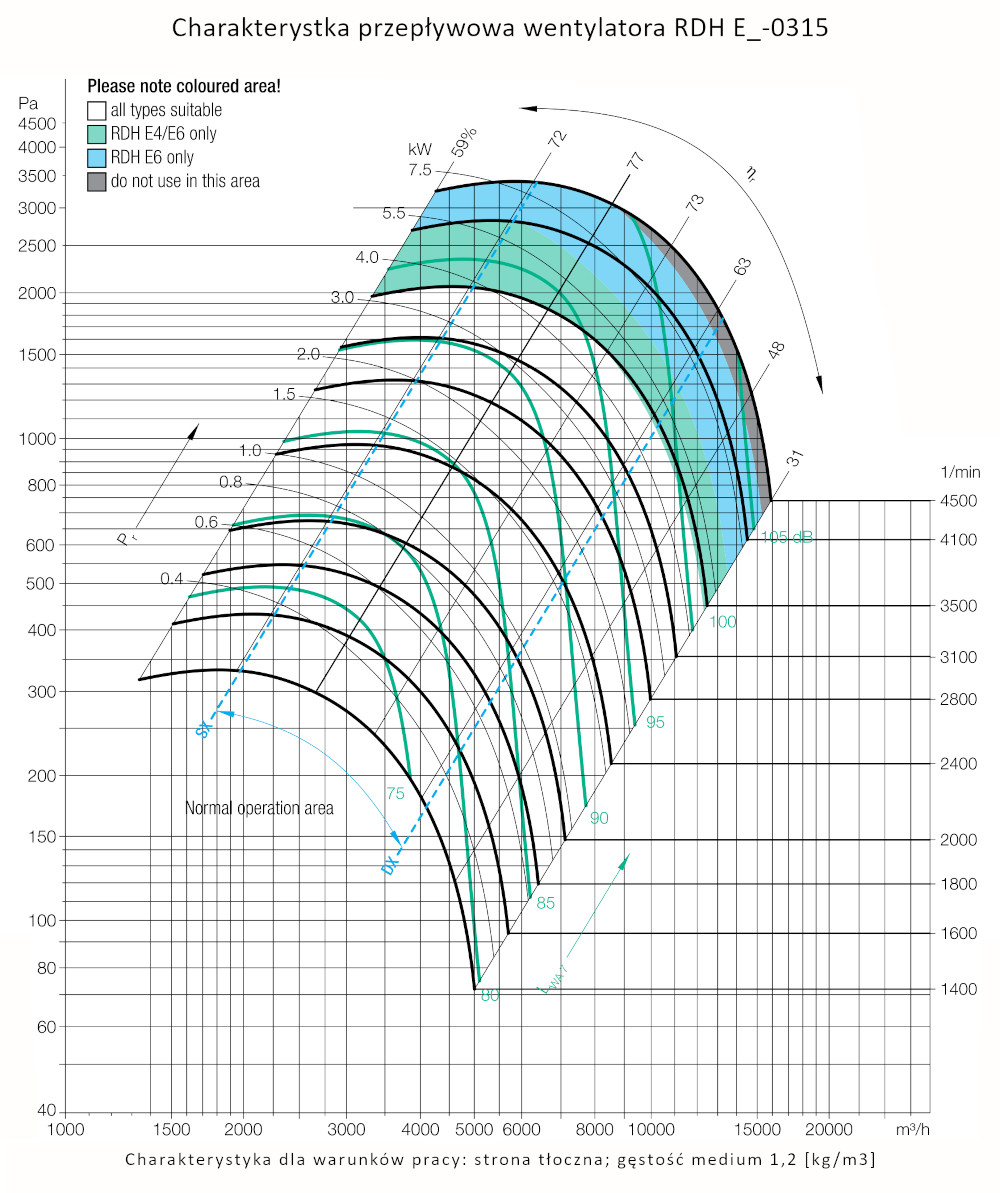

RDH E_-0315 wentylator promieniowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
standardowe | 20000 | 3500 | - | 4000 | - | zapytaj o termin |
|
||||||||||||||||||||||||||||

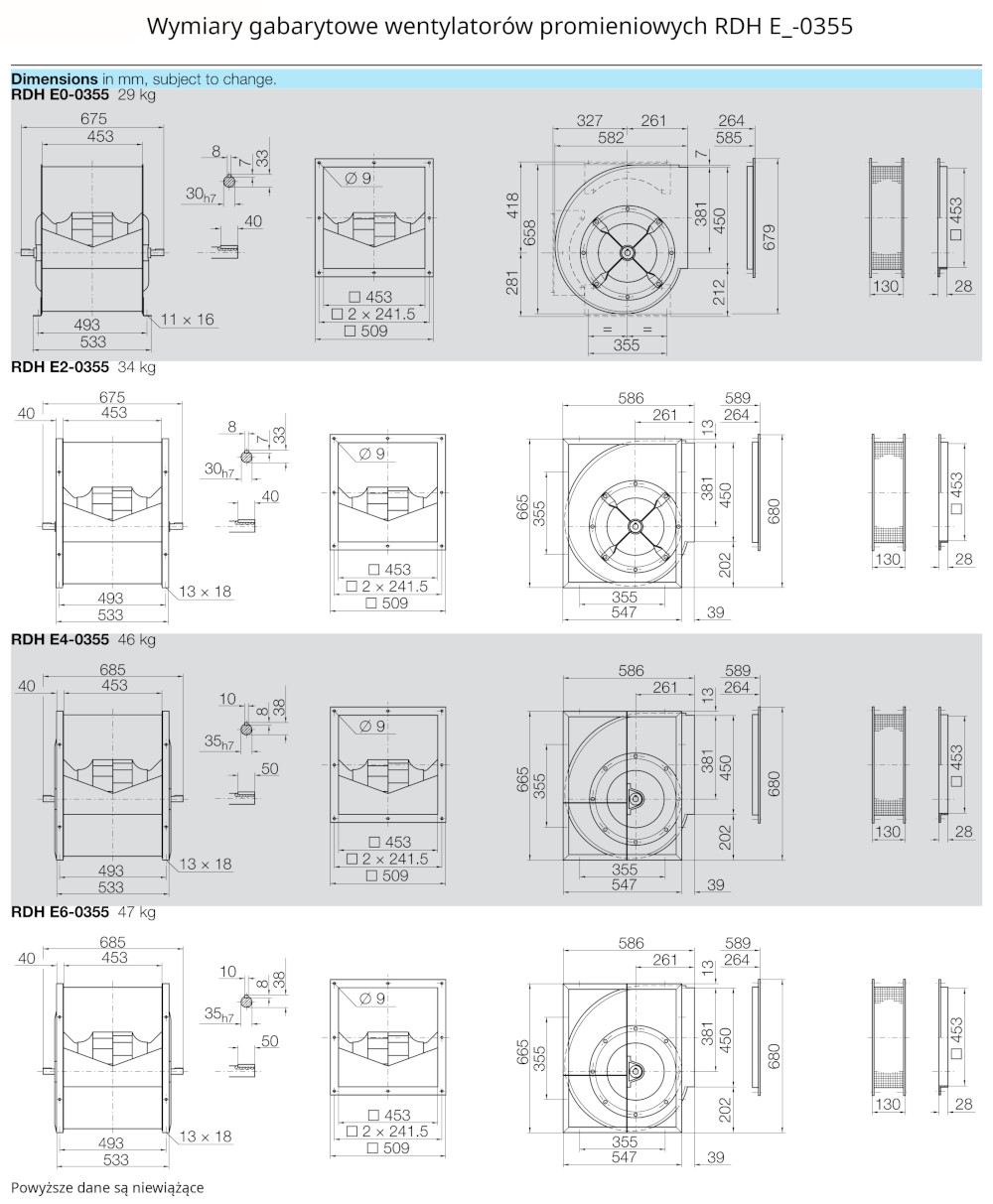

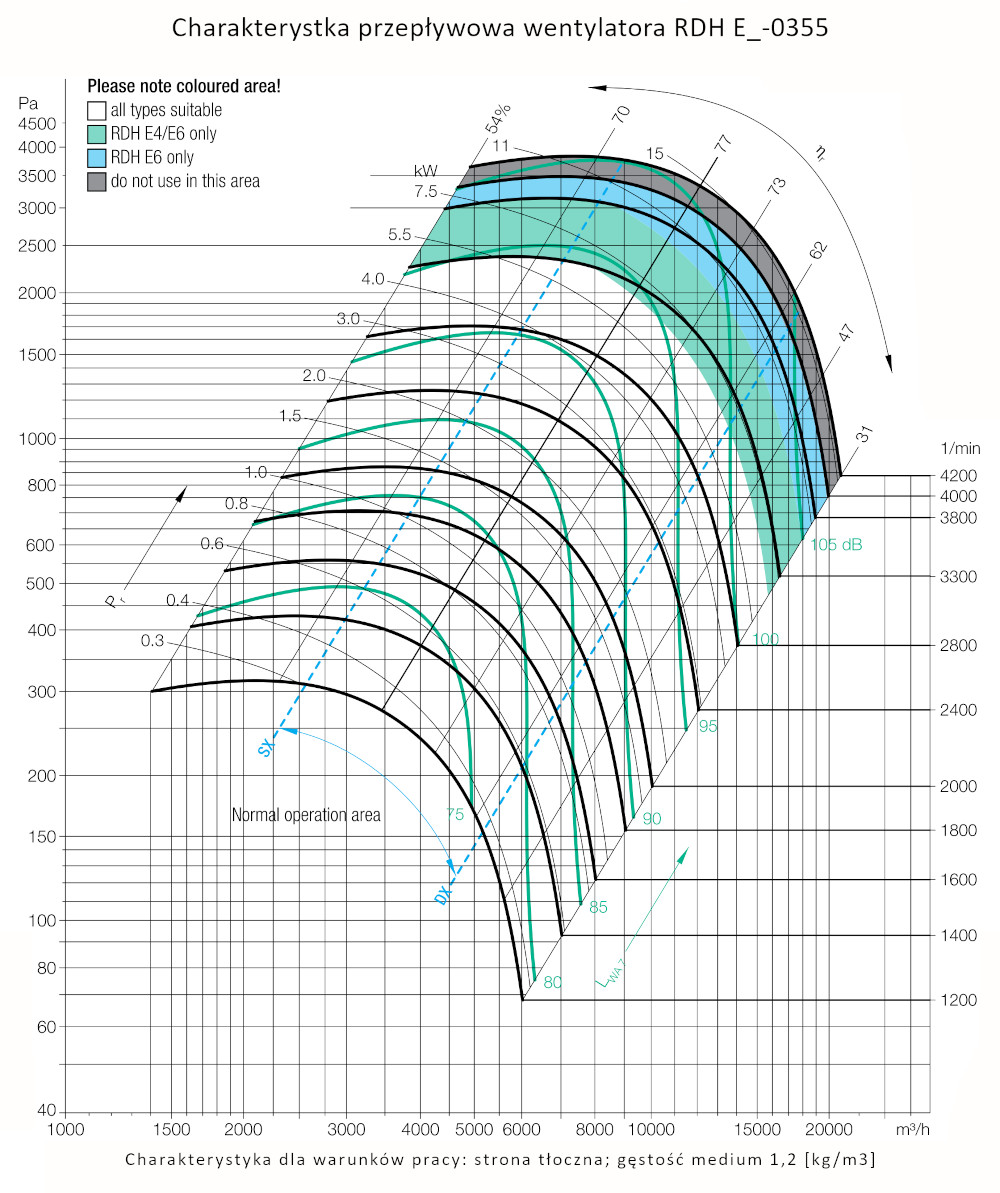

RDH E_-0355 wentylator promieniowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
standardowe | 25000 | 3500 | - | 3500 | - | zapytaj o termin |
|
||||||||||||||||||||||||||||

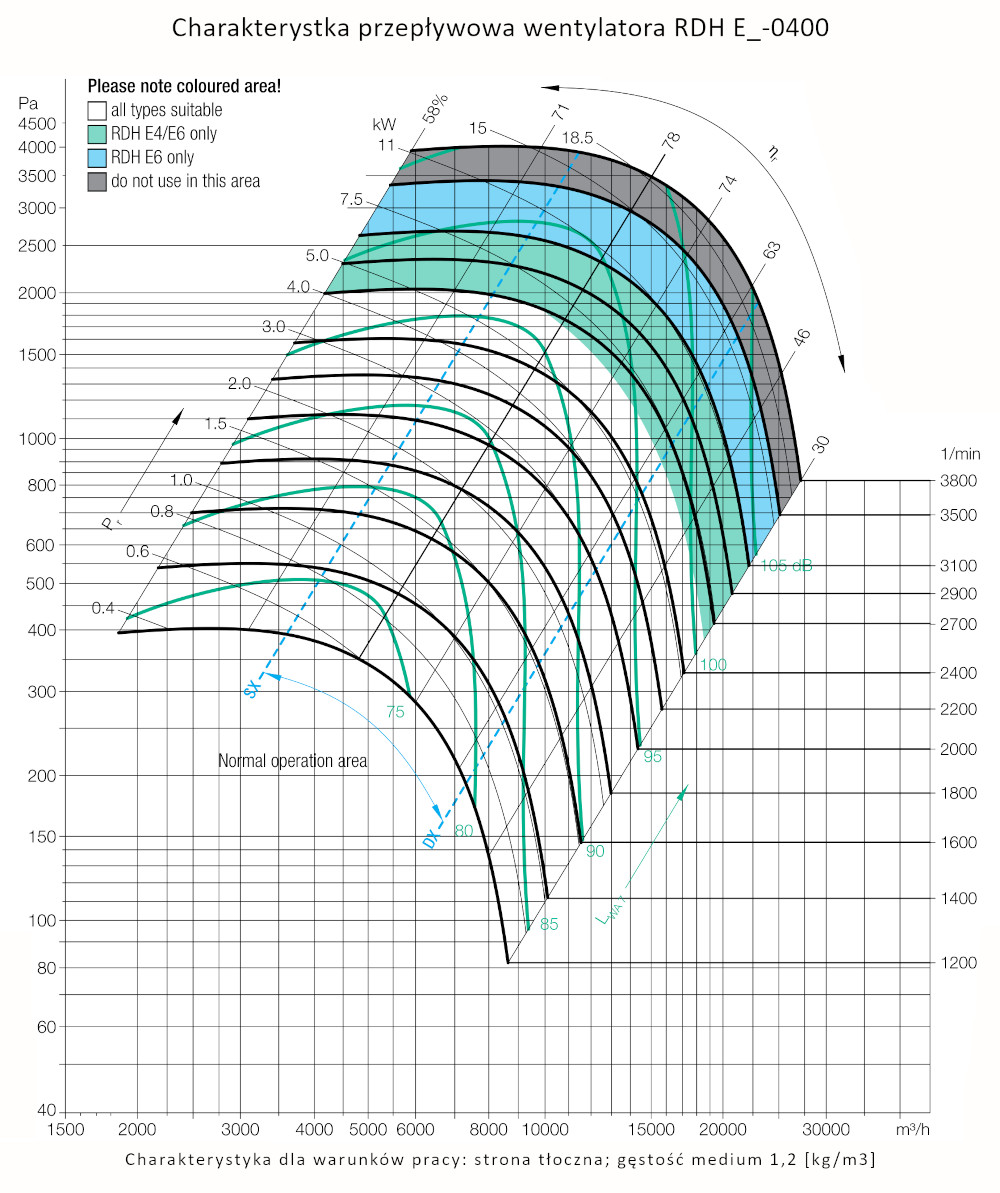

RDH E_-0400 wentylator promieniowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
standardowe | 30500 | 3500 | - | 3200 | - | zapytaj o termin |
|
||||||||||||||||||||||||||||

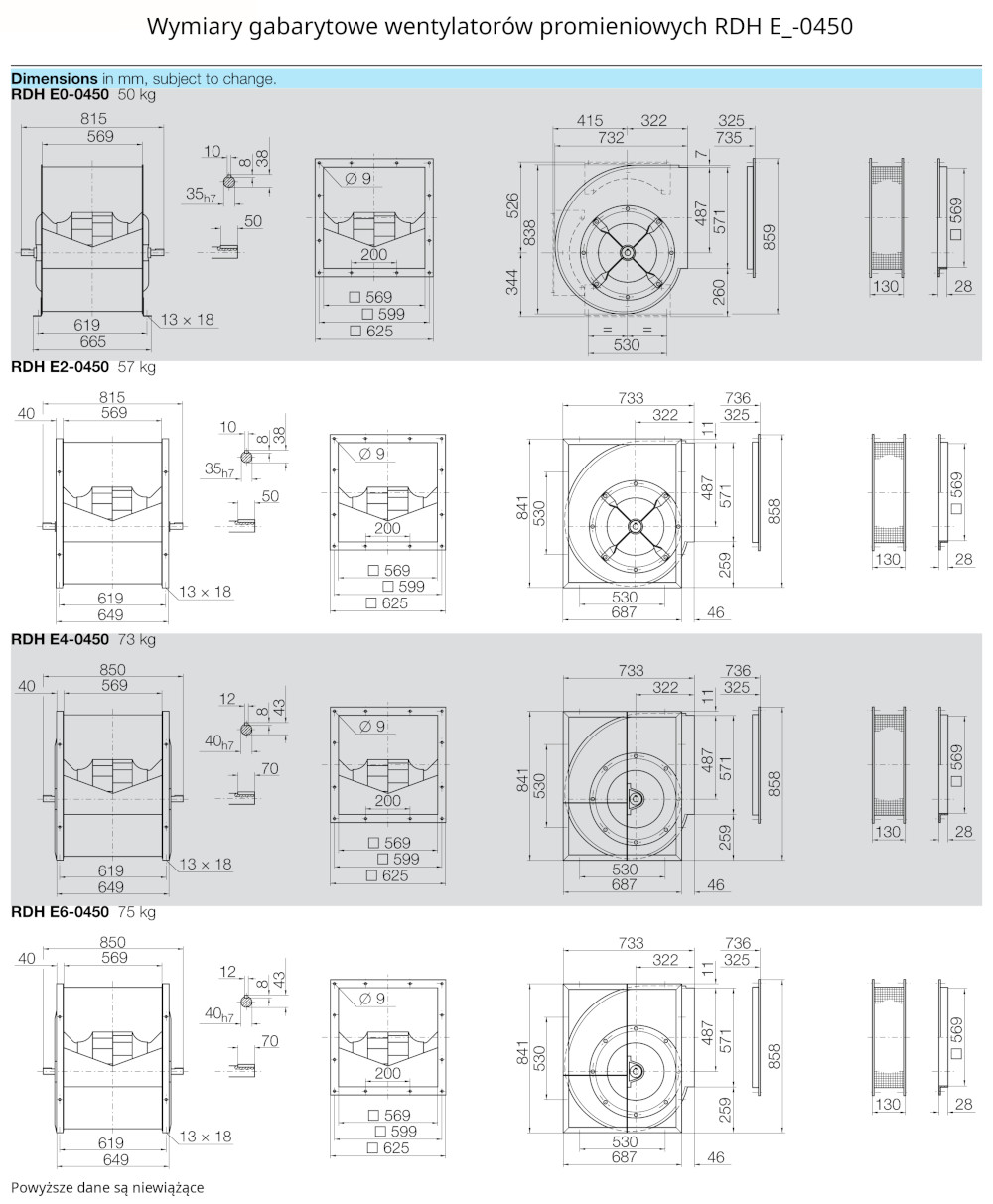

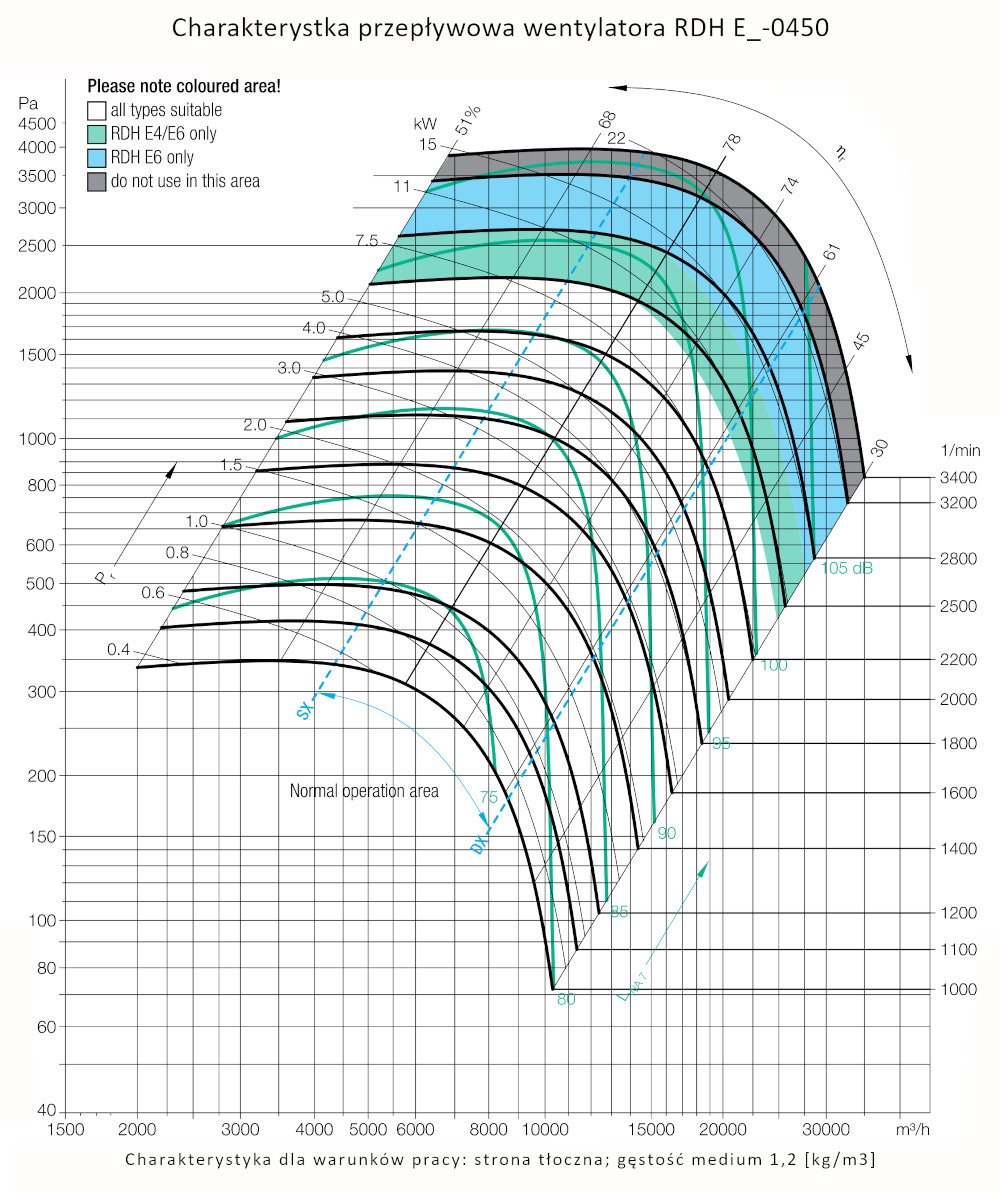

RDH E_-0450 wentylator promieniowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
standardowe | 40000 | 3300 | - | 2800 | - | zapytaj o termin |
|
||||||||||||||||||||||||||||

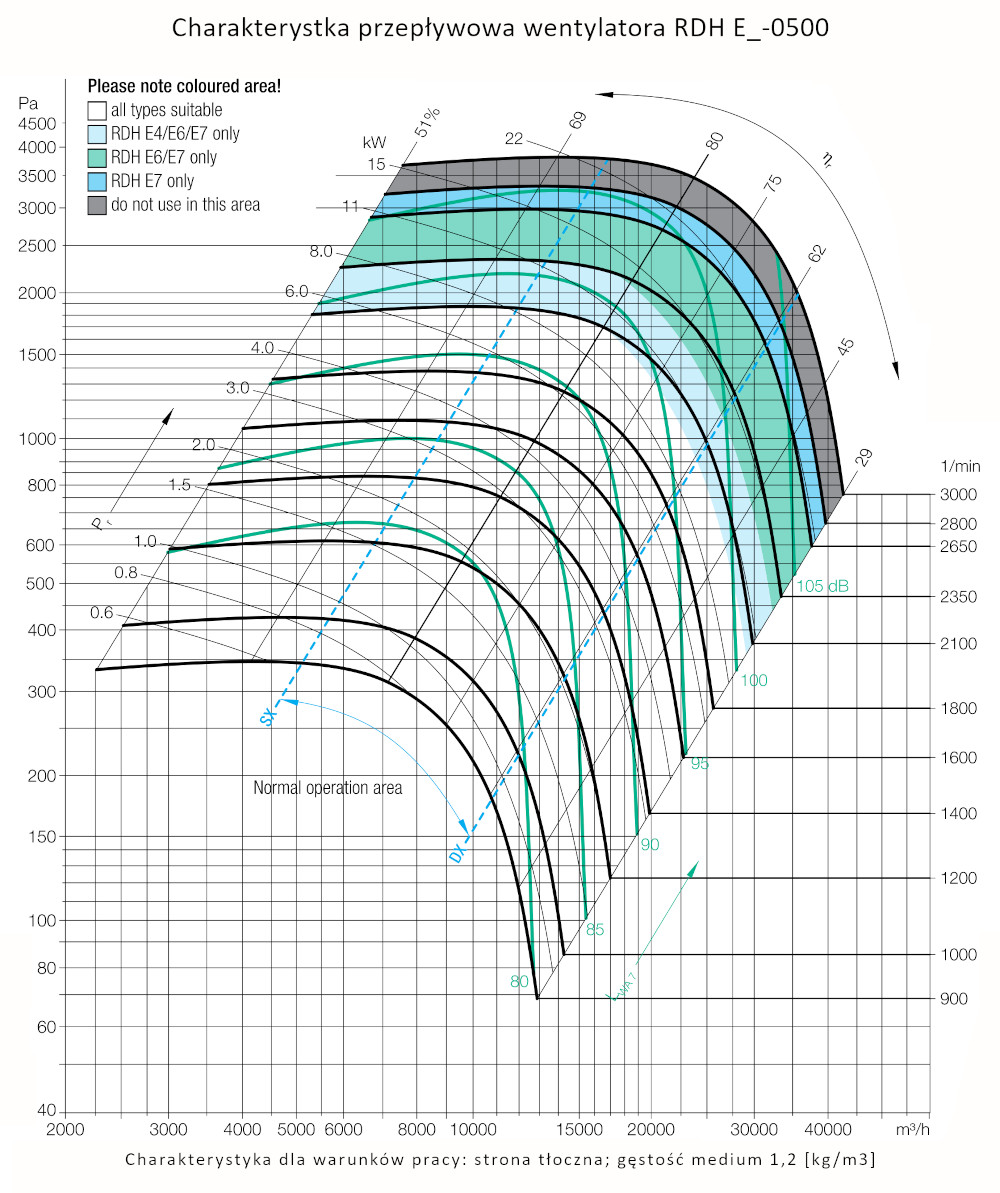

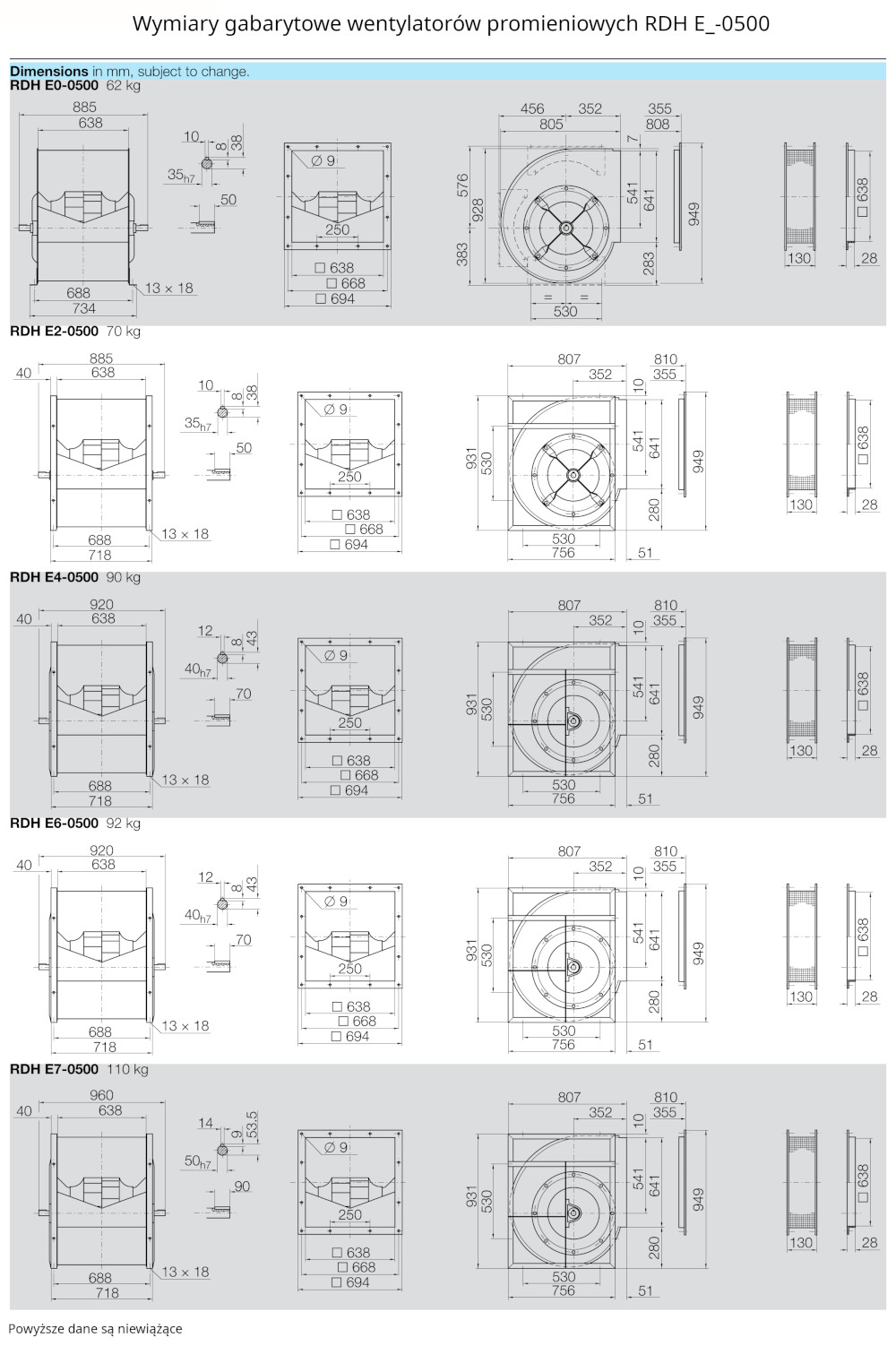

RDH E_-0500 wentylator promieniowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
standardowe | 65000 | 3500 | - | 2300 | - | zapytaj o termin |
|
||||||||||||||||||||||||||||

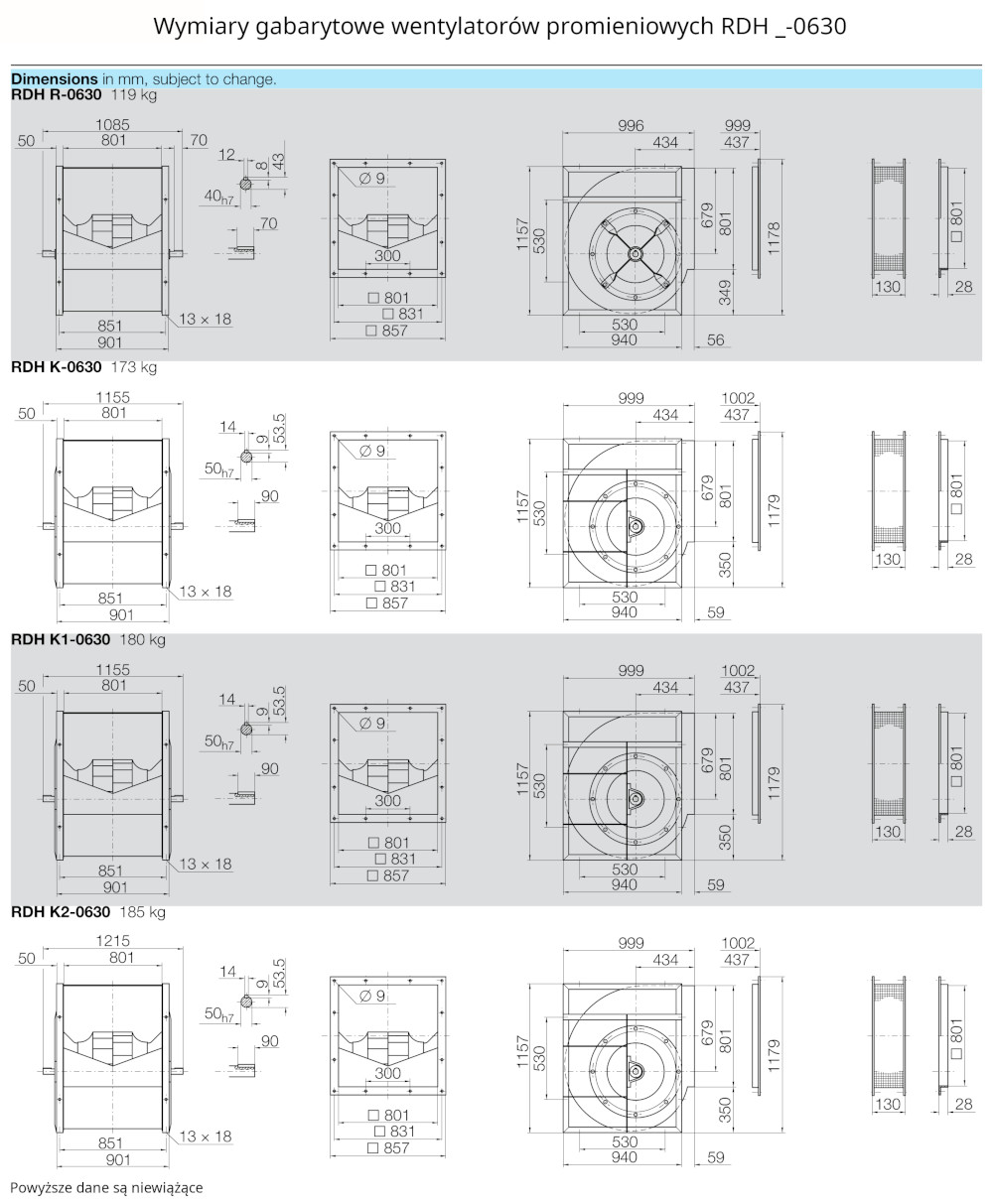

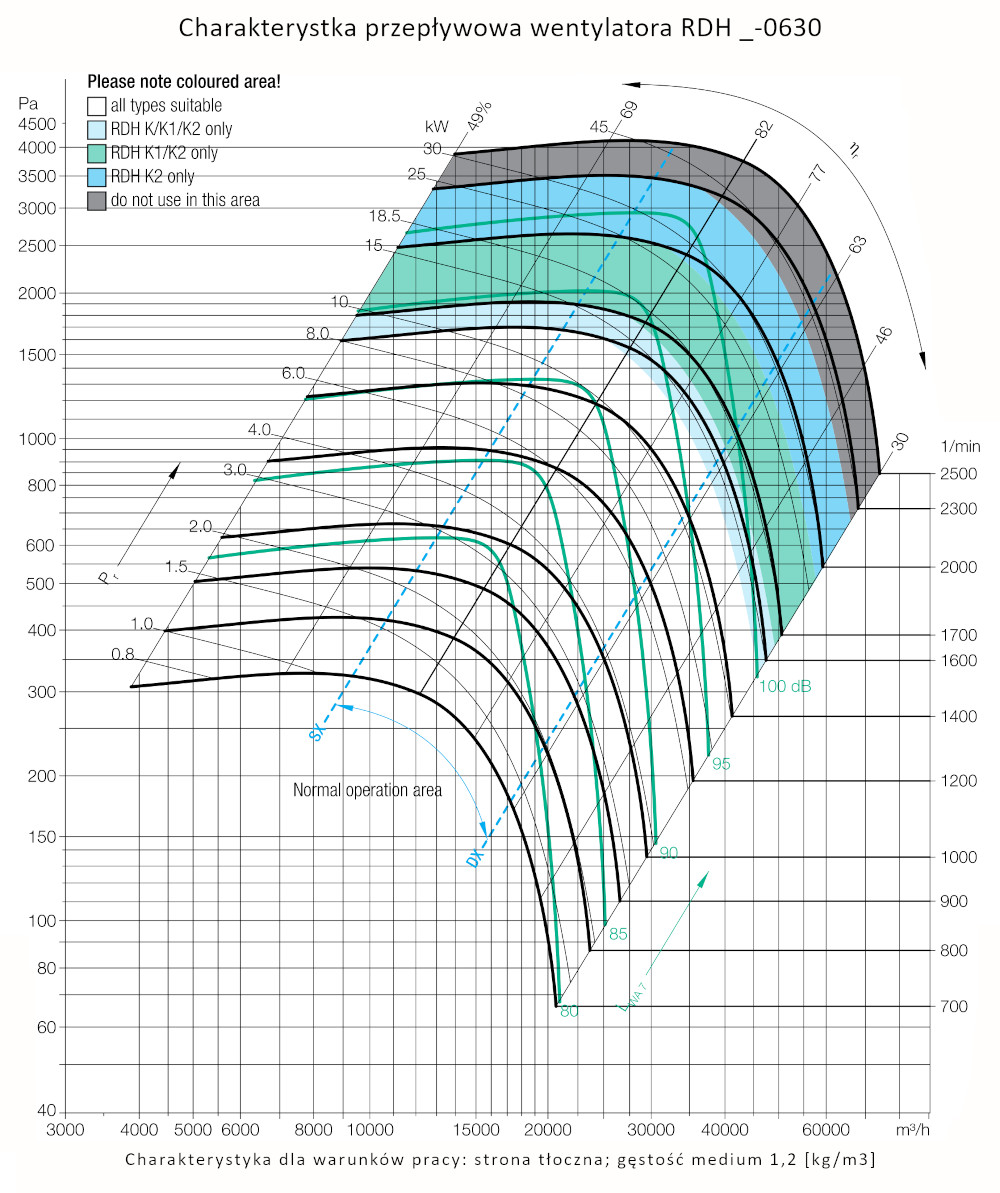

RDH _-0630 wentylator promieniowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
standardowe | 50000 | 3600 | - | 2600 | - | zapytaj o termin |
|
||||||||||||||||||||||||||||

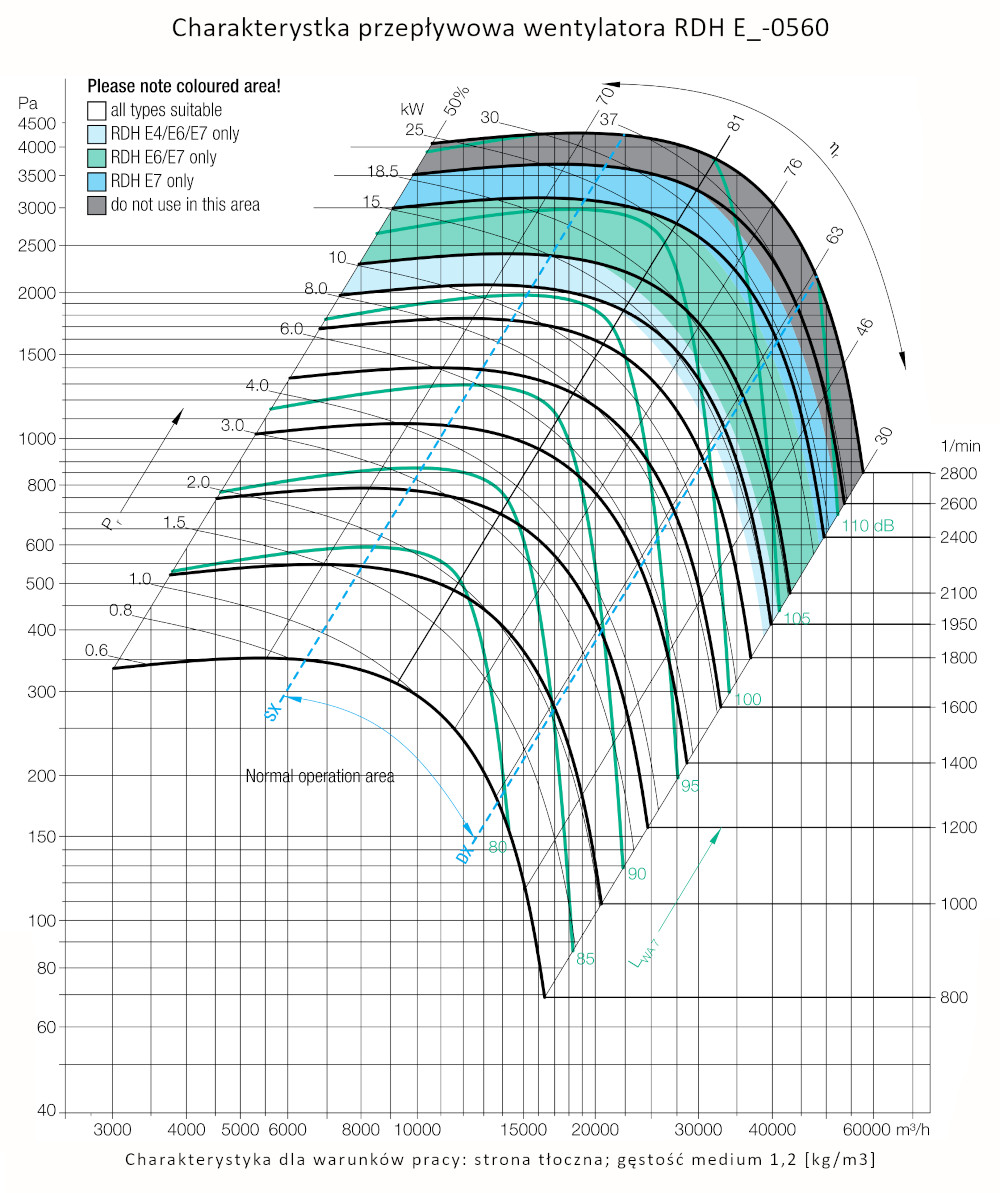

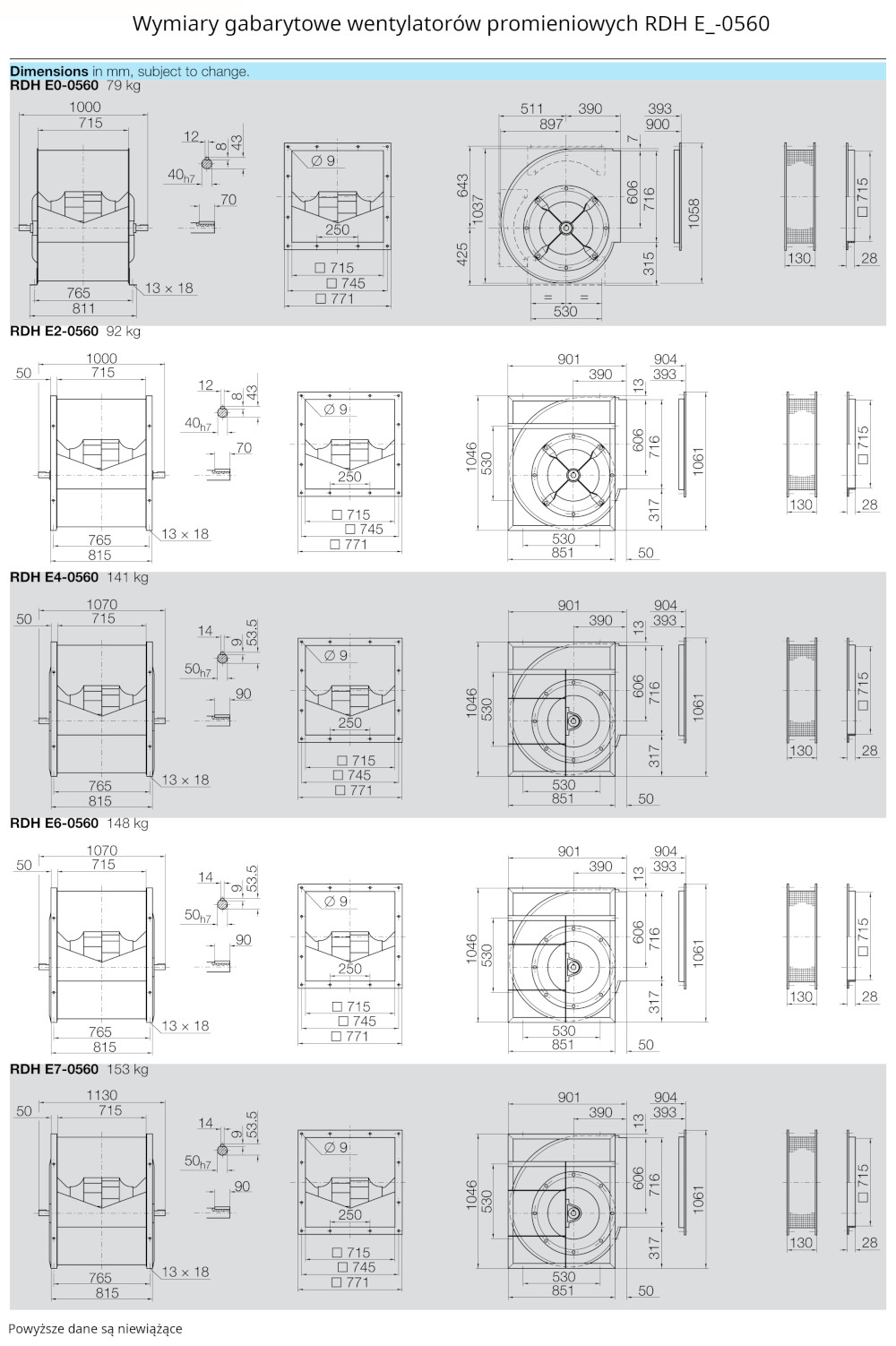

RDH E_-0560 wentylator promieniowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
standardowe | 80000 | 3500 | - | 2000 | - | zapytaj o termin |
|
||||||||||||||||||||||||||||

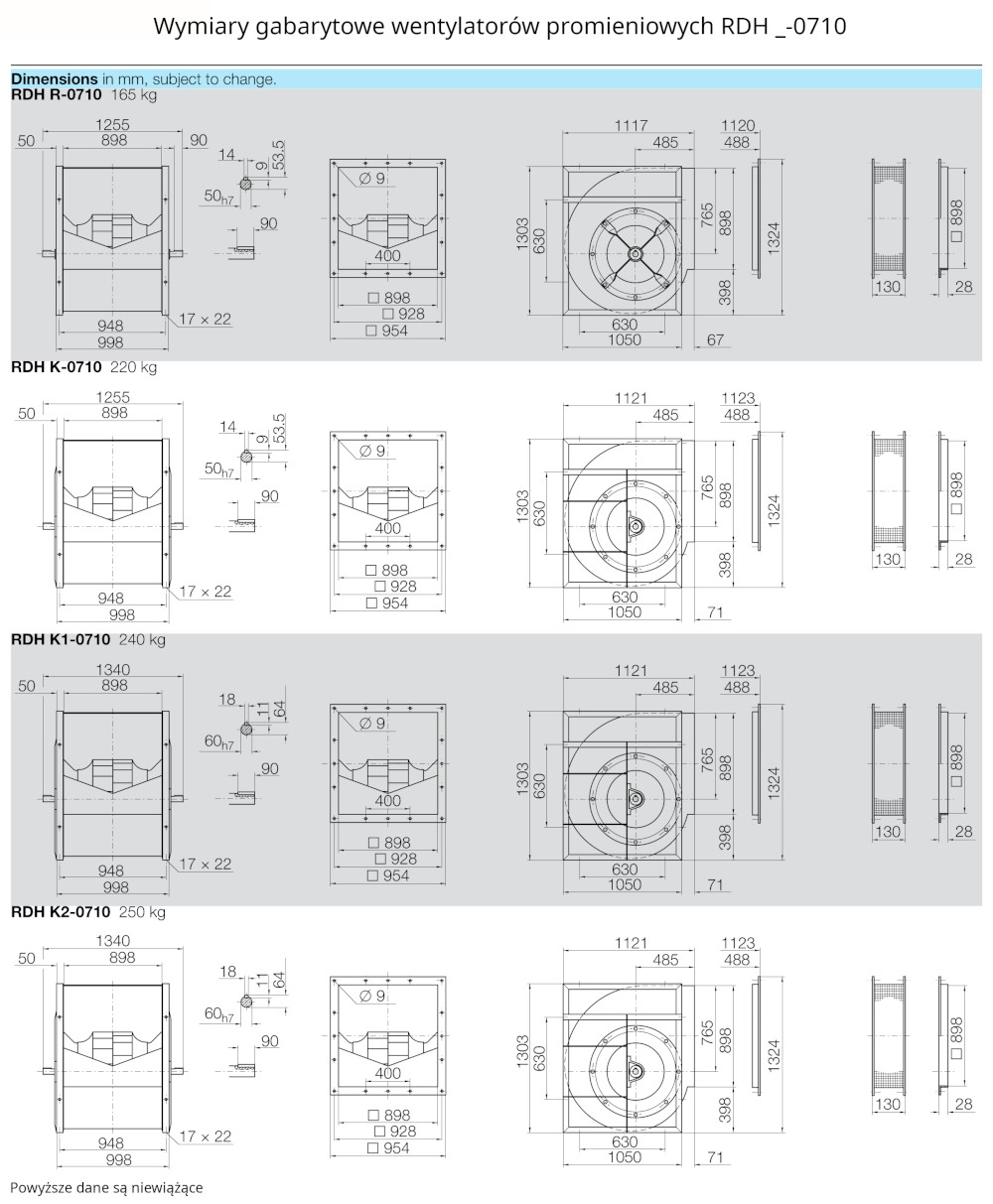

RDH _-0710 wentylator promieniowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
standardowe | 95000 | 3000 | - | 1650 | - | zapytaj o termin |
|
||||||||||||||||||||||||||||

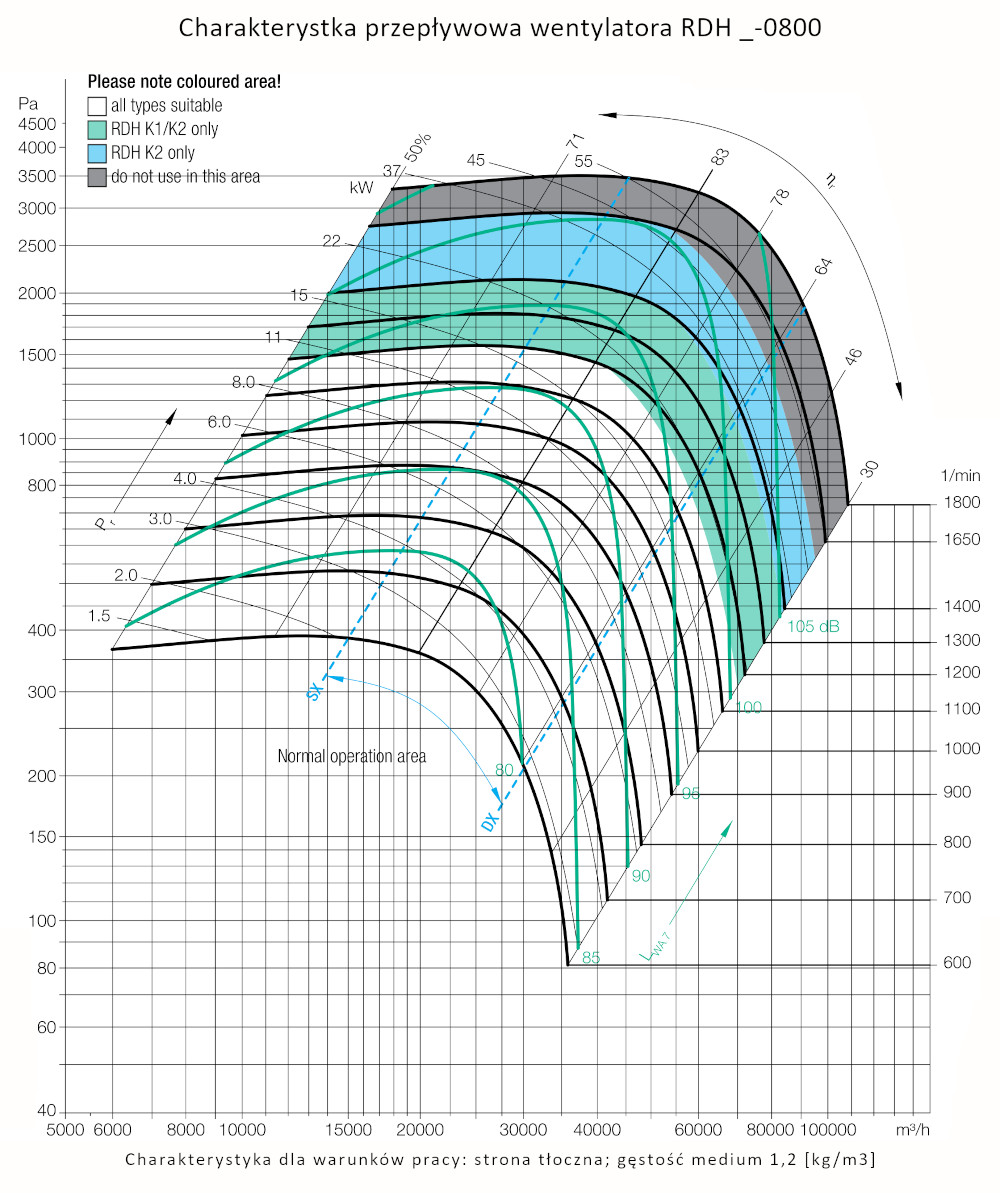

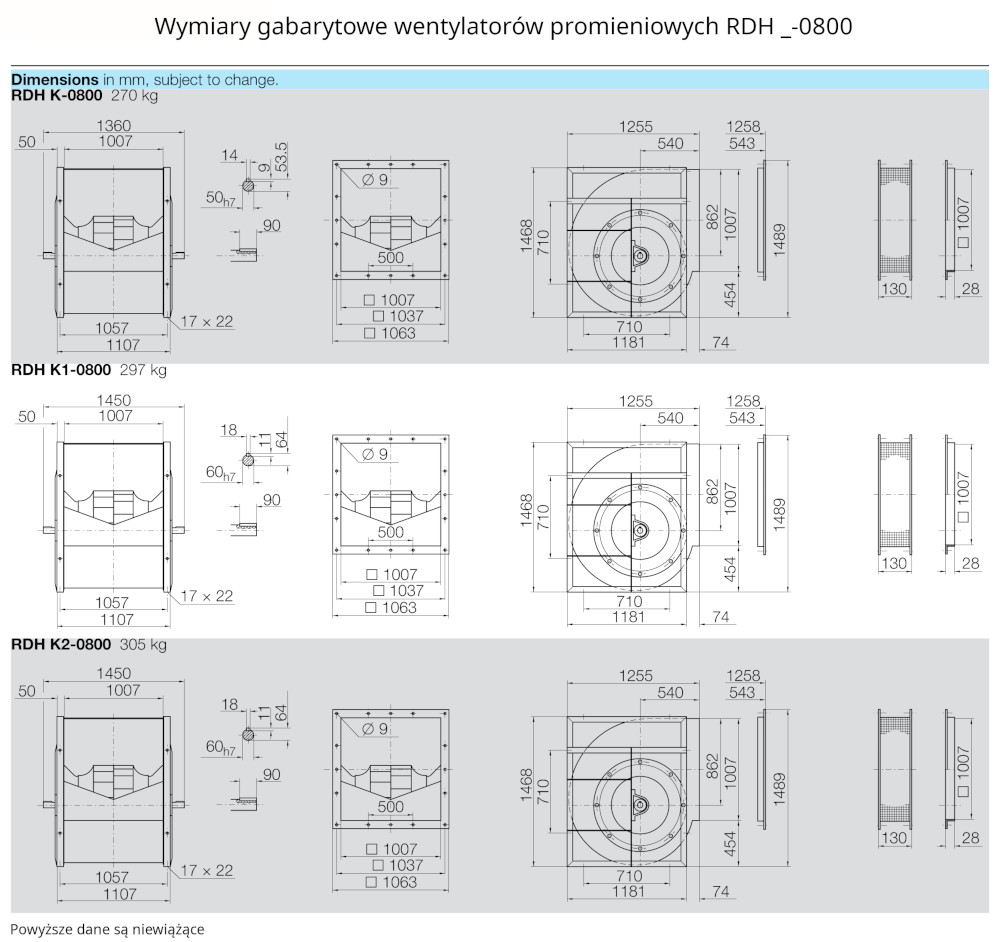

RDH _-0800 wentylator promieniowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
standardowe | 120000 | 3000 | - | 1500 | - | zapytaj o termin |
|
||||||||||||||||||||||||||||

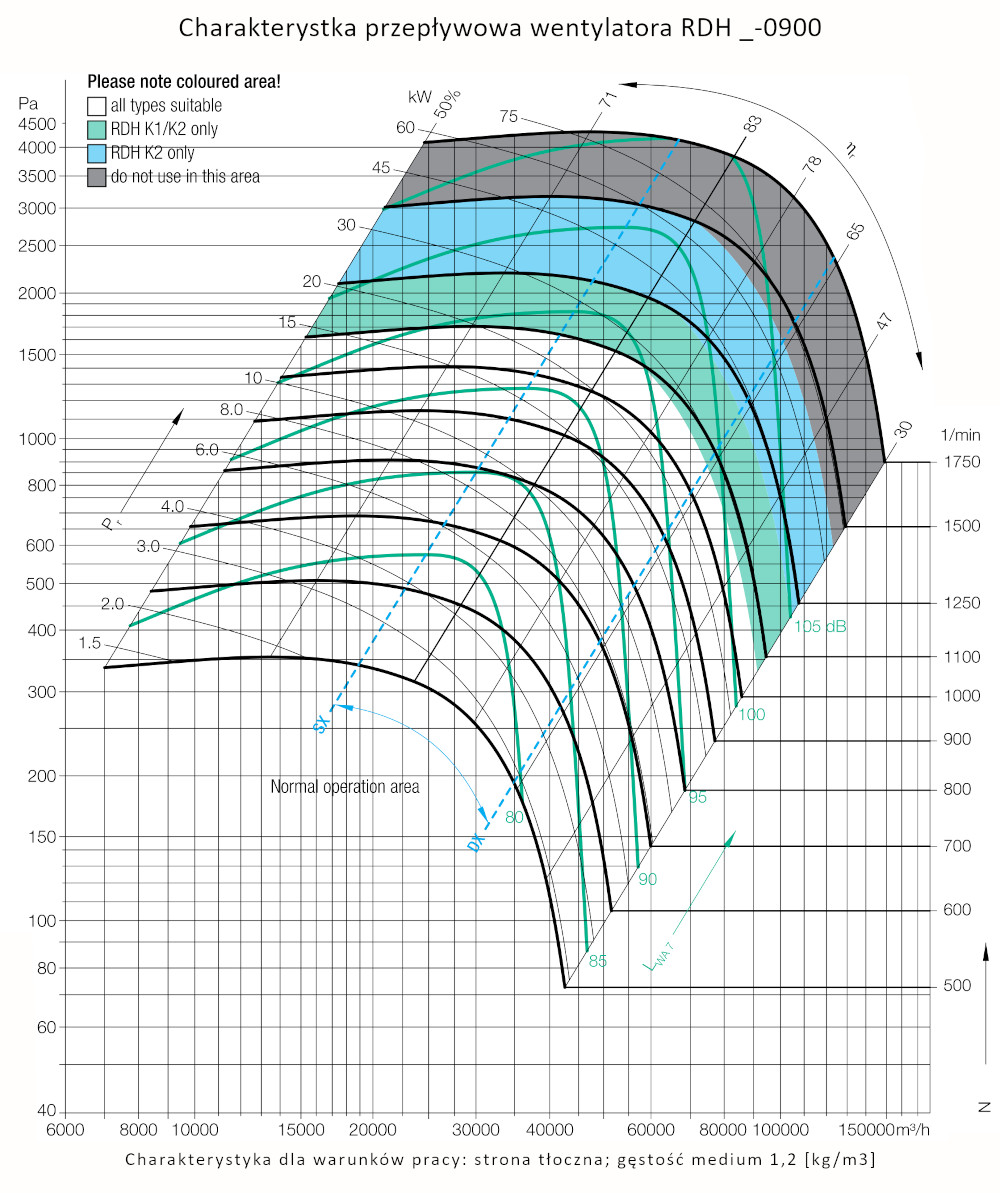

RDH _-0900 wentylator promieniowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
standardowe | 150000 | 3000 | - | 1300 | - | zapytaj o termin |
|
||||||||||||||||||||||||||||

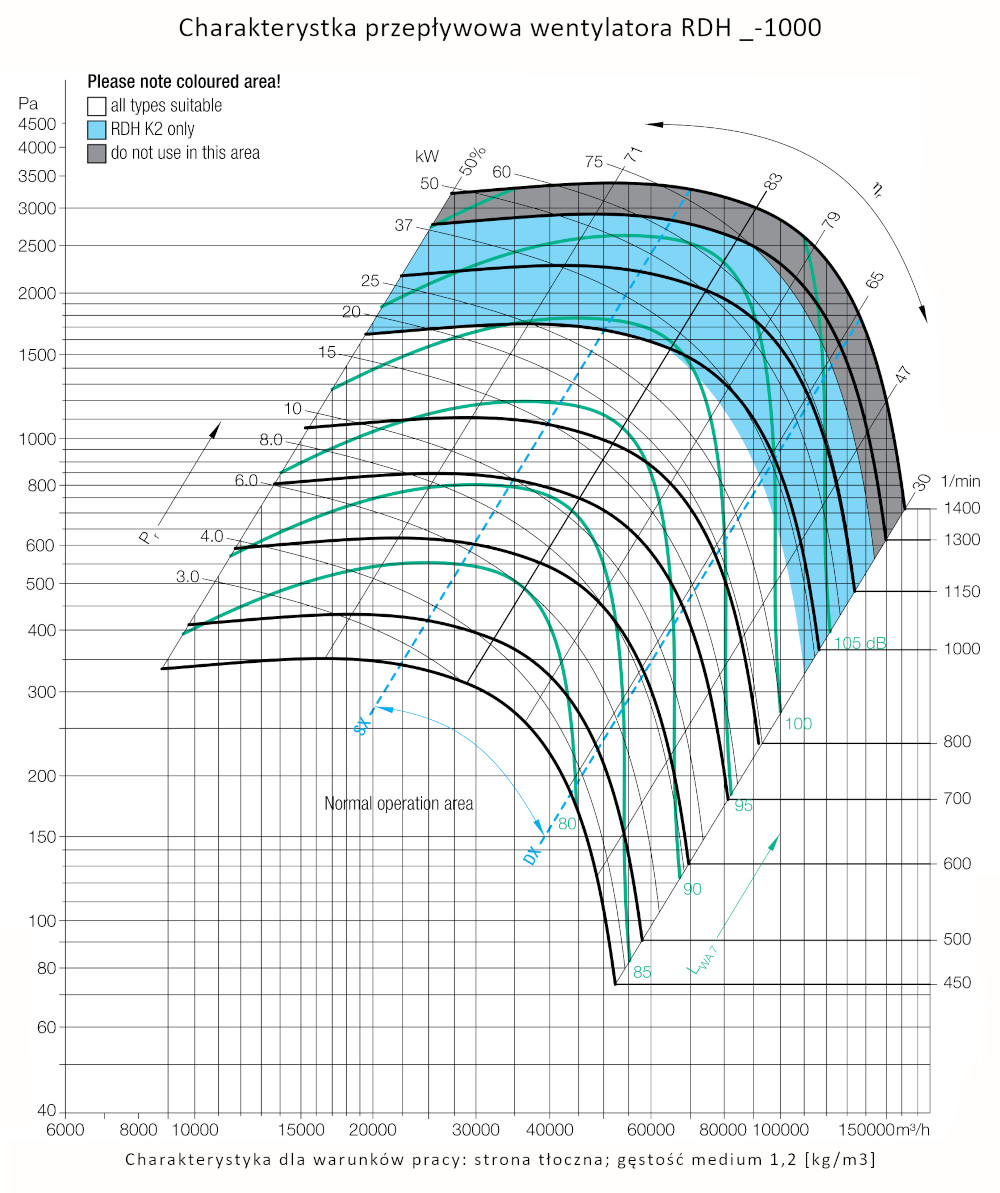

RDH _-1000 wentylator promieniowy
