OPIS

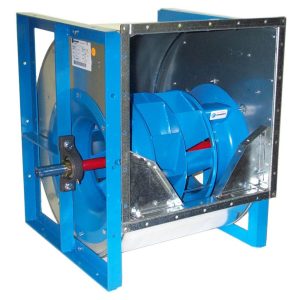

Dwustronnie ssące wentylatory promieniowe serii TZAF FF przeznaczone są do przetłaczania czystego oraz lekko zanieczyszczonego powietrza. Stosowane głównie w urządzenia wentylacyjnych, grzewczych oraz klimatyzacyjnych. Cechą charakterystyczną wentylatorów TZAF FF jest zwarta budowa, wysoka efektywność oraz niski poziom hałasu. Wirnik wentylatora z łopatkami zagiętymi do tyłu, osadzony na obustronnie łożyskowanym wale. Maksymalna temperatura przetłaczanego medium +60°C.
KONSTRUKCJA
– obudowa wentylatora wykonana z galwanizowanej blachy stalowej
– wirnik wentylatora wykonany z blachy stalowej, spawany, zabezpieczony epoksydową powłoką antykorozyjną
– wirnik dwustronnie ssący z łopatkami zagiętymi do tyłu, wyważony statycznie oraz dynamicznie
– wirnik osadzony na obustronnie łożyskowanym wale napędowym
– uszczelnione łożyska
DOSTĘPNE WYKONANIA
– wykonanie ze wzmacniającą ramą nośną: wersja R
– wykonanie ciężkie wyposażone w maszynowe obudowy łożyskowe osadzone na ramie nośnej: wersja T1, T2, T2L – szczegóły w karcie katalogowej
– wykonanie przeciwwybuchowe wg ATEX
– wykonanie wyposażone w kompletne przeniesienie napędu, silnik elektryczny, ramę nośną, itp.
SPECYFIKACJA
– przetłaczane medium: powietrze czyste oraz lekko zanieczyszczone
– zakres temperaturowy przetłaczanego medium -20…+60°C
– figury LG, RD oraz kąty wg karty katalogowej
AKCESORIA
– stopy montażowe F
– kompensator dla strony tłocznej AEL
– siatka ochronna strony tłocznej AS
– siatka ochronna strony ssącej ZS
– kołnierz mocujący strony tłocznej A
– wibroizolatory montażowe
– słona wału napędowego WES
– rama bazowa GR
– króciec odprowadzenia kondensatu K
– sanie do mocowania silnika SY
– szyny do mocowania silnika SH
| Zdjęcie | Nazwa | Wykonanie | Wydajność (m3/h) | Ciśnienie (Pa) | Moc (kW) | Prędkość (obr/min) | Napięcie (V) | Wysyłka | Cena | |||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
standardowe | 16000 | 2800 | - | 4000 | - | zapytaj o termin |
|
||||||||||||||||||||||||||||

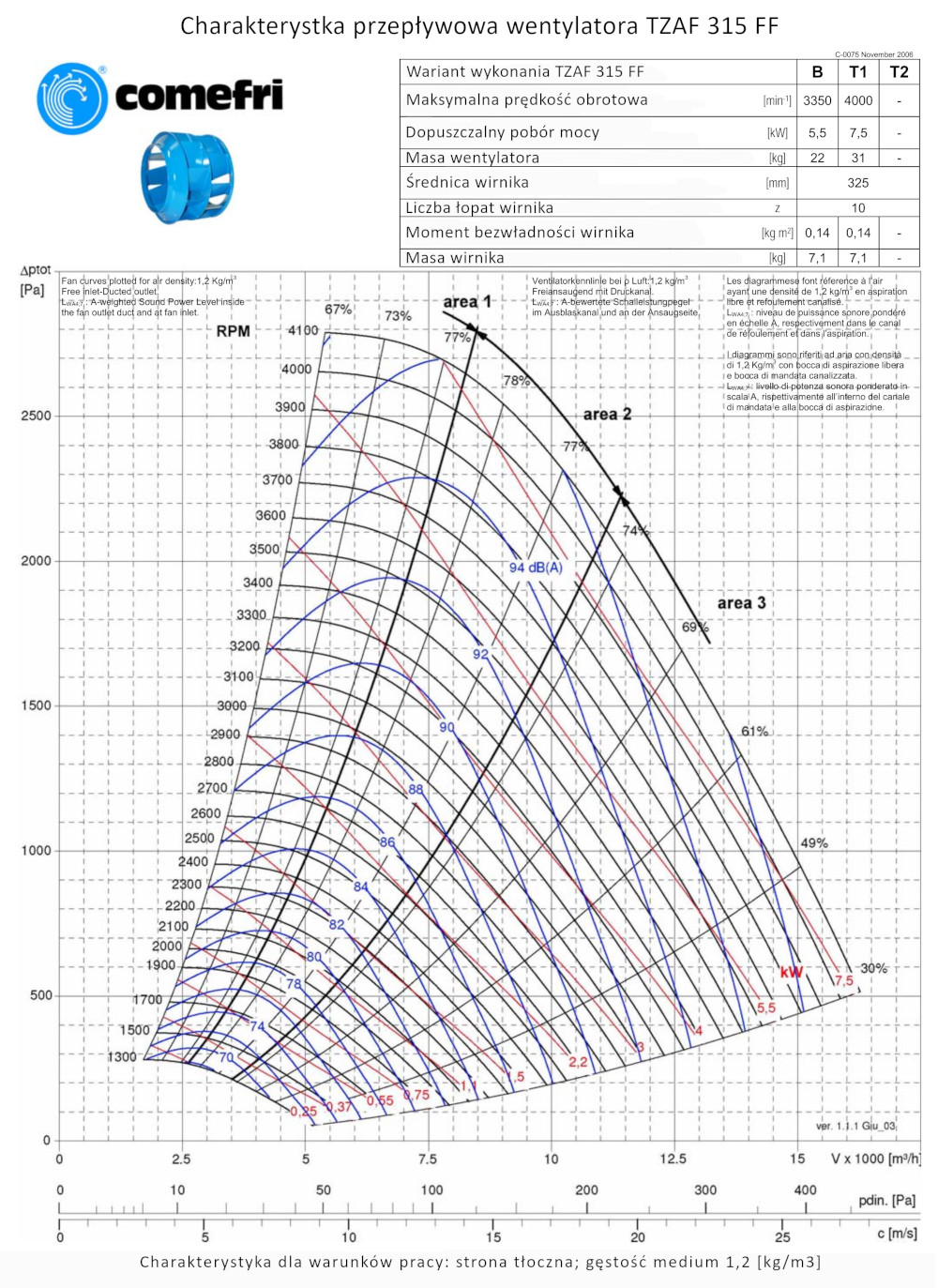

TZAF 315 FF wentylator promieniowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
standardowe | 22500 | 3600 | - | 4000 | - | zapytaj o termin |
|
||||||||||||||||||||||||||||

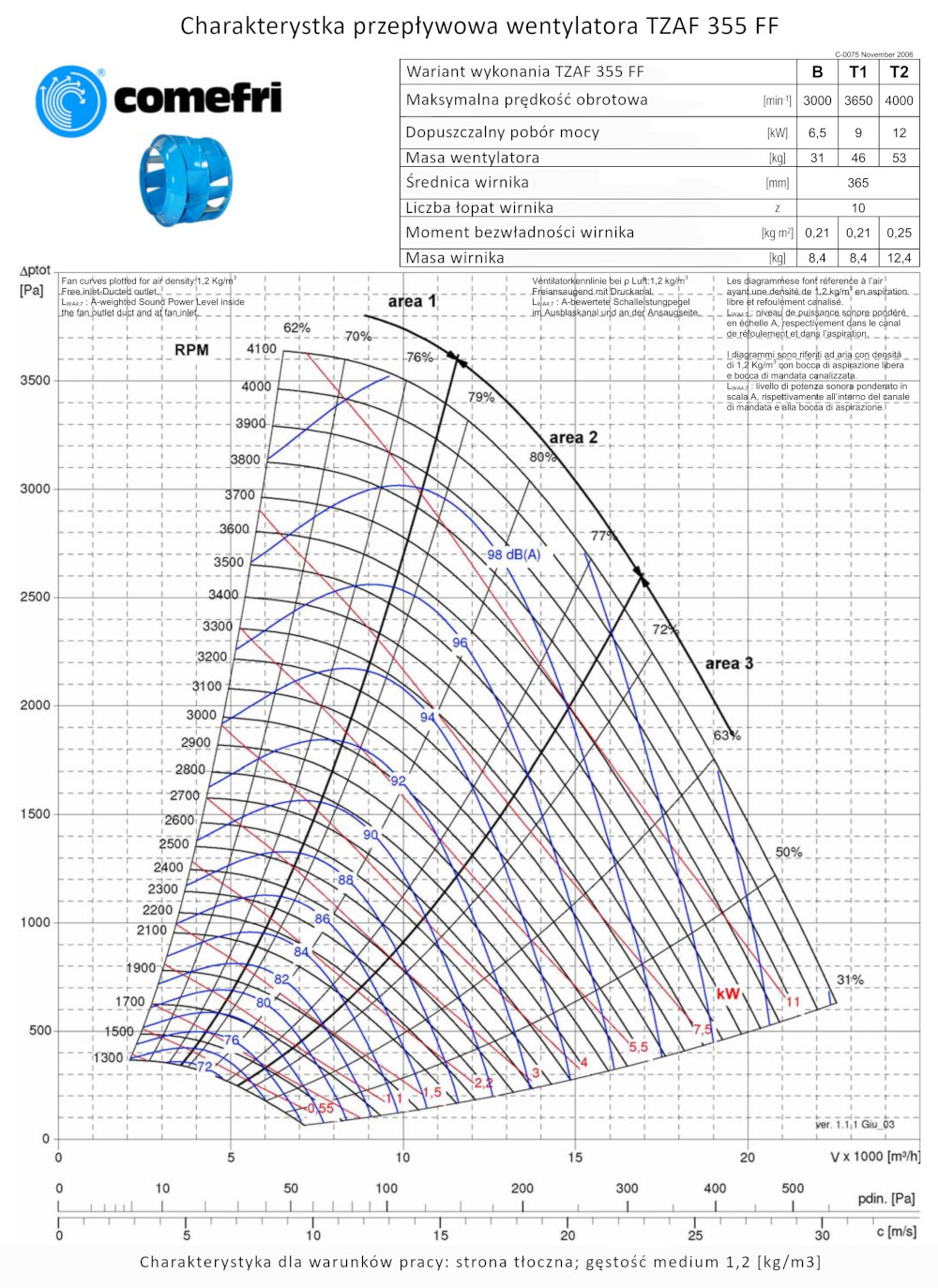

TZAF 355 FF wentylator promieniowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
standardowe | 29000 | 3700 | - | 3700 | - | zapytaj o termin |
|
||||||||||||||||||||||||||||

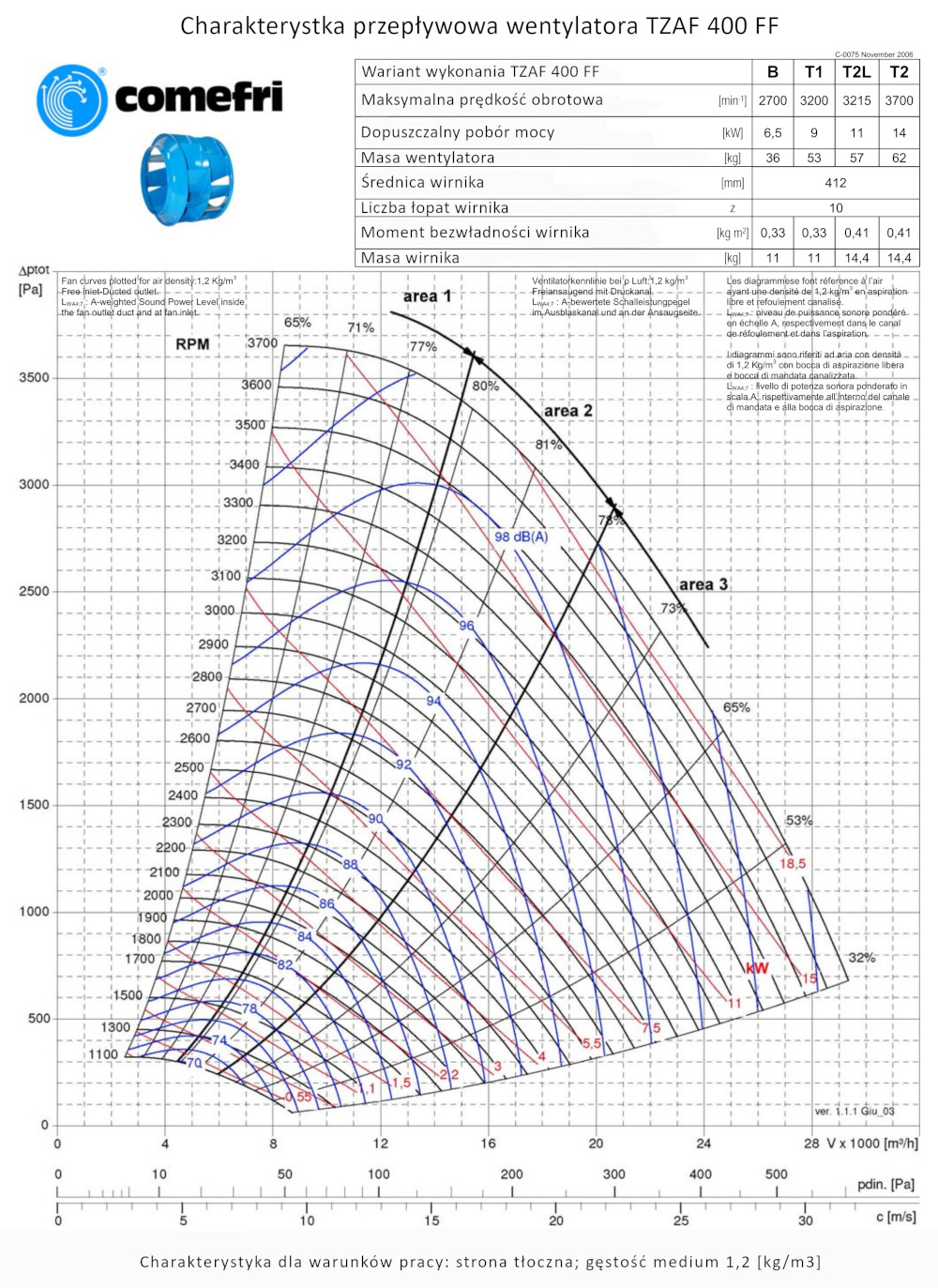

TZAF 400 FF wentylator promieniowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
standardowe | 38000 | 4000 | - | 3300 | - | zapytaj o termin |
|
||||||||||||||||||||||||||||
TZAF 450 FF wentylator promieniowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
standardowe | 42000 | 3500 | - | 2820 | - | zapytaj o termin |
|
||||||||||||||||||||||||||||

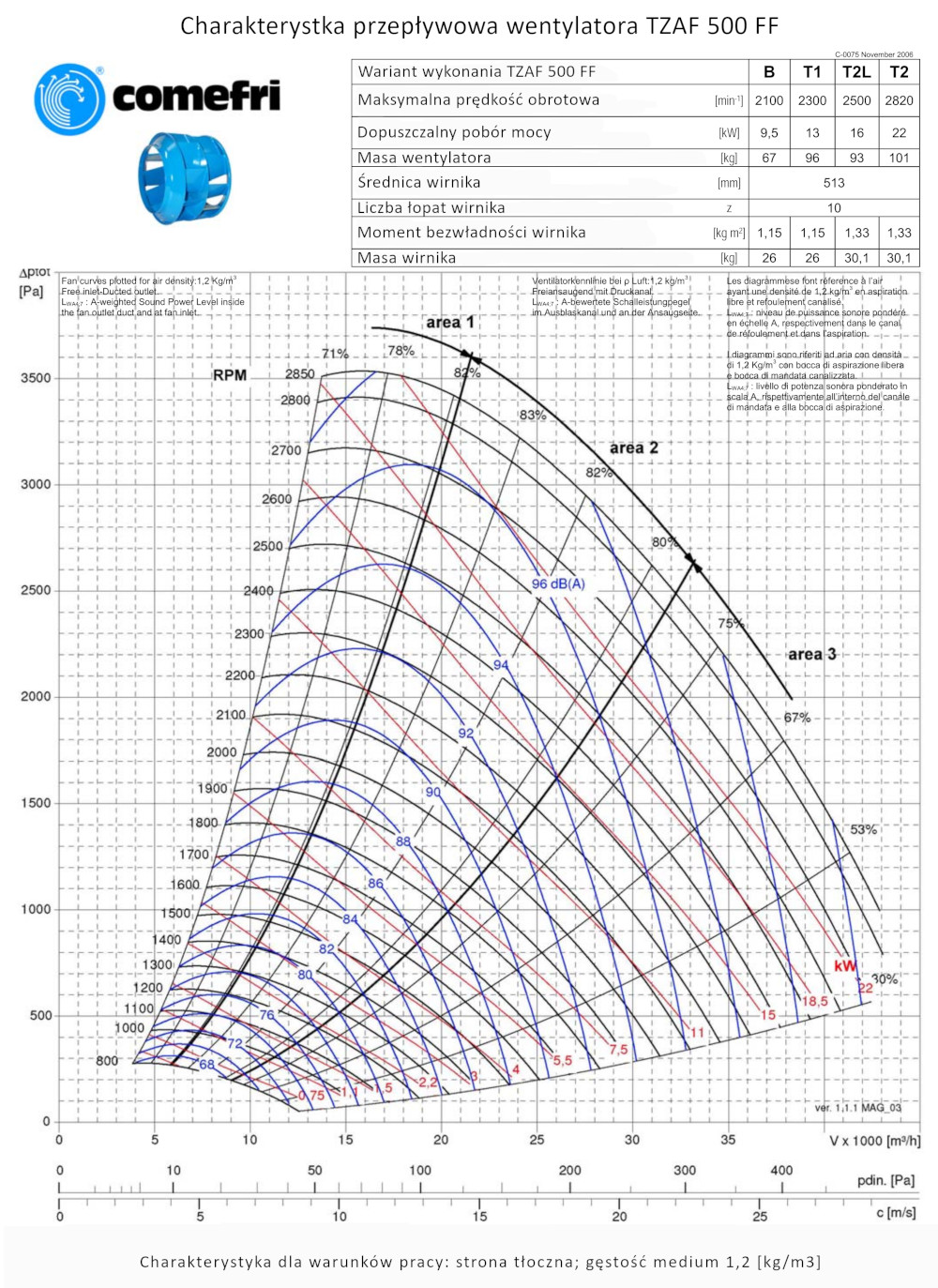

TZAF 500 FF wentylator promieniowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
standardowe | 58000 | 4000 | - | 2700 | - | zapytaj o termin |
|
||||||||||||||||||||||||||||
TZAF 560 FF wentylator promieniowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
standardowe | 74000 | 4000 | - | 2350 | - | zapytaj o termin |
|
||||||||||||||||||||||||||||

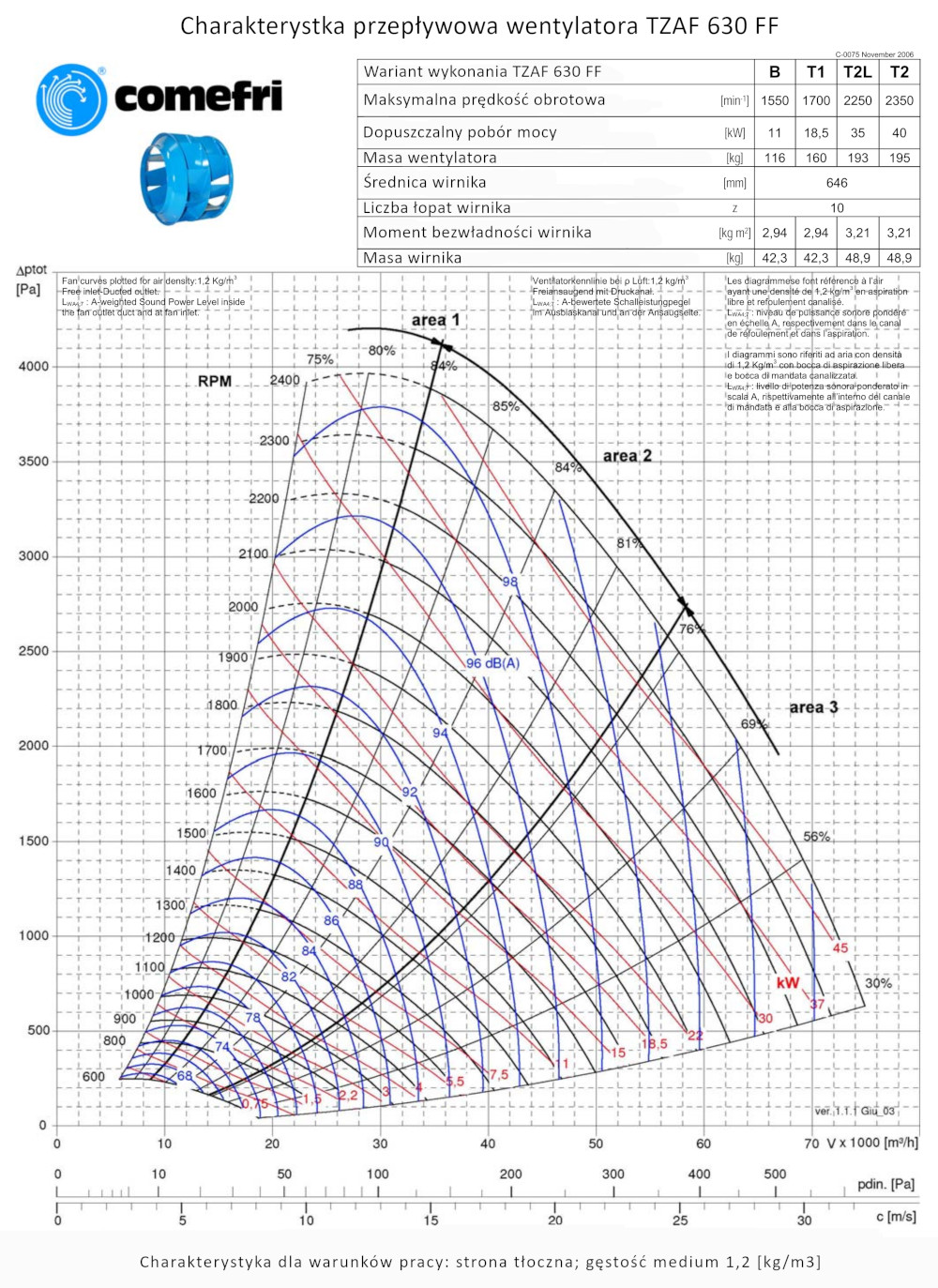

TZAF 630 FF wentylator promieniowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
standardowe | 94000 | 3800 | - | 2100 | - | zapytaj o termin |
|
||||||||||||||||||||||||||||

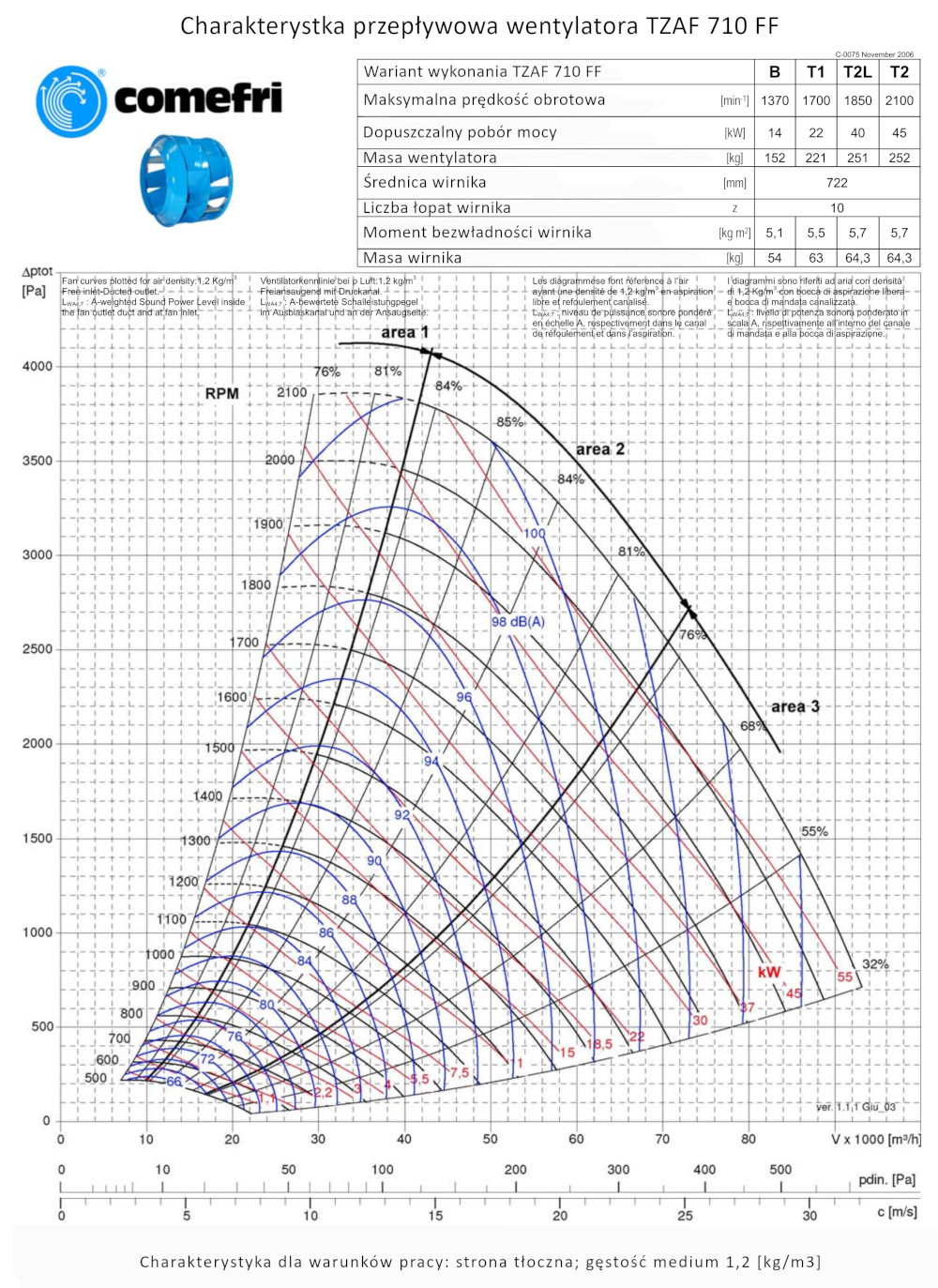

TZAF 710 FF wentylator promieniowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
standardowe | 120000 | 3700 | - | 1800 | - | zapytaj o termin |
|
||||||||||||||||||||||||||||

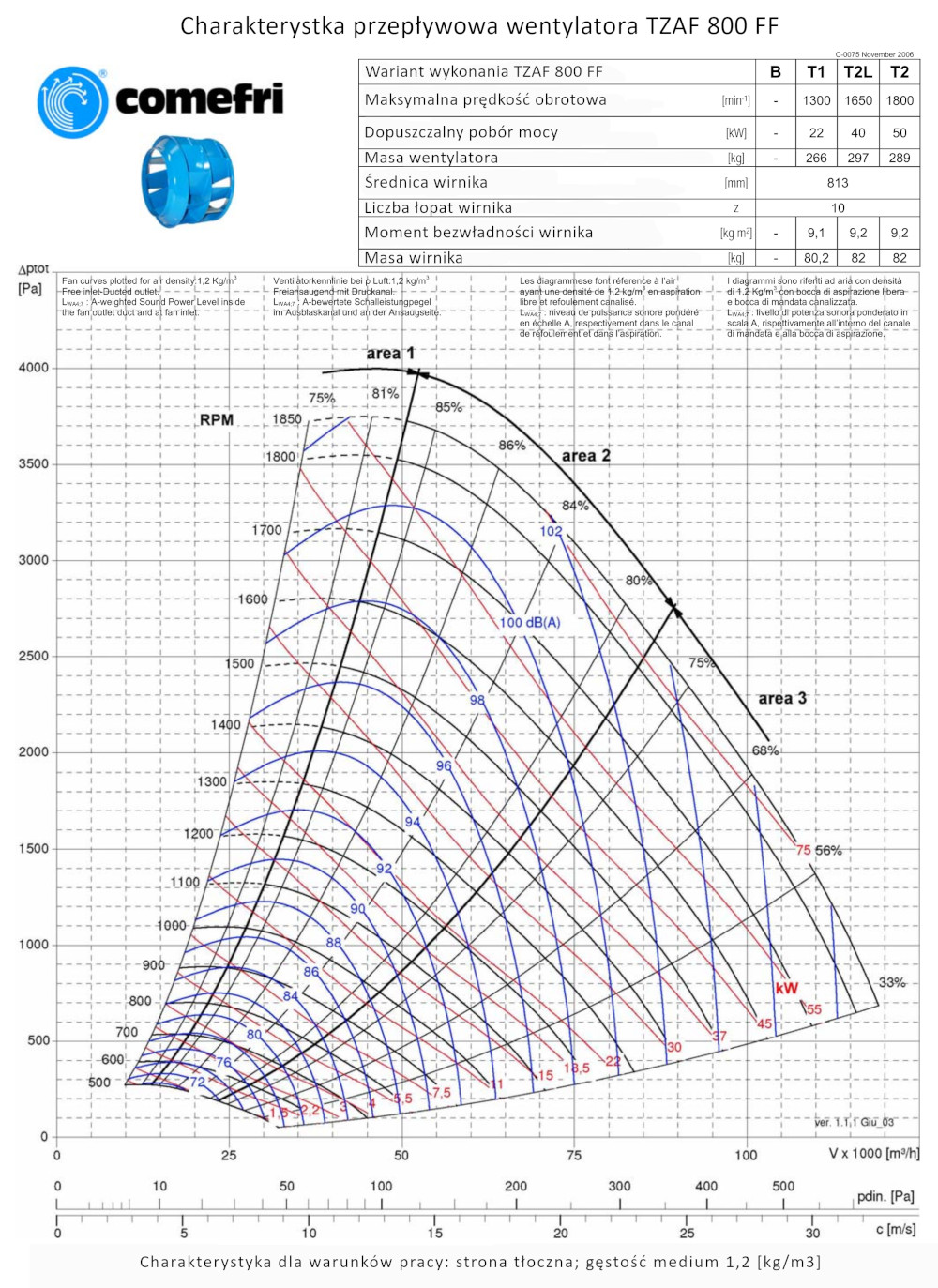

TZAF 800 FF wentylator promieniowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
standardowe | 145000 | 3700 | - | 1600 | - | zapytaj o termin |
|
||||||||||||||||||||||||||||

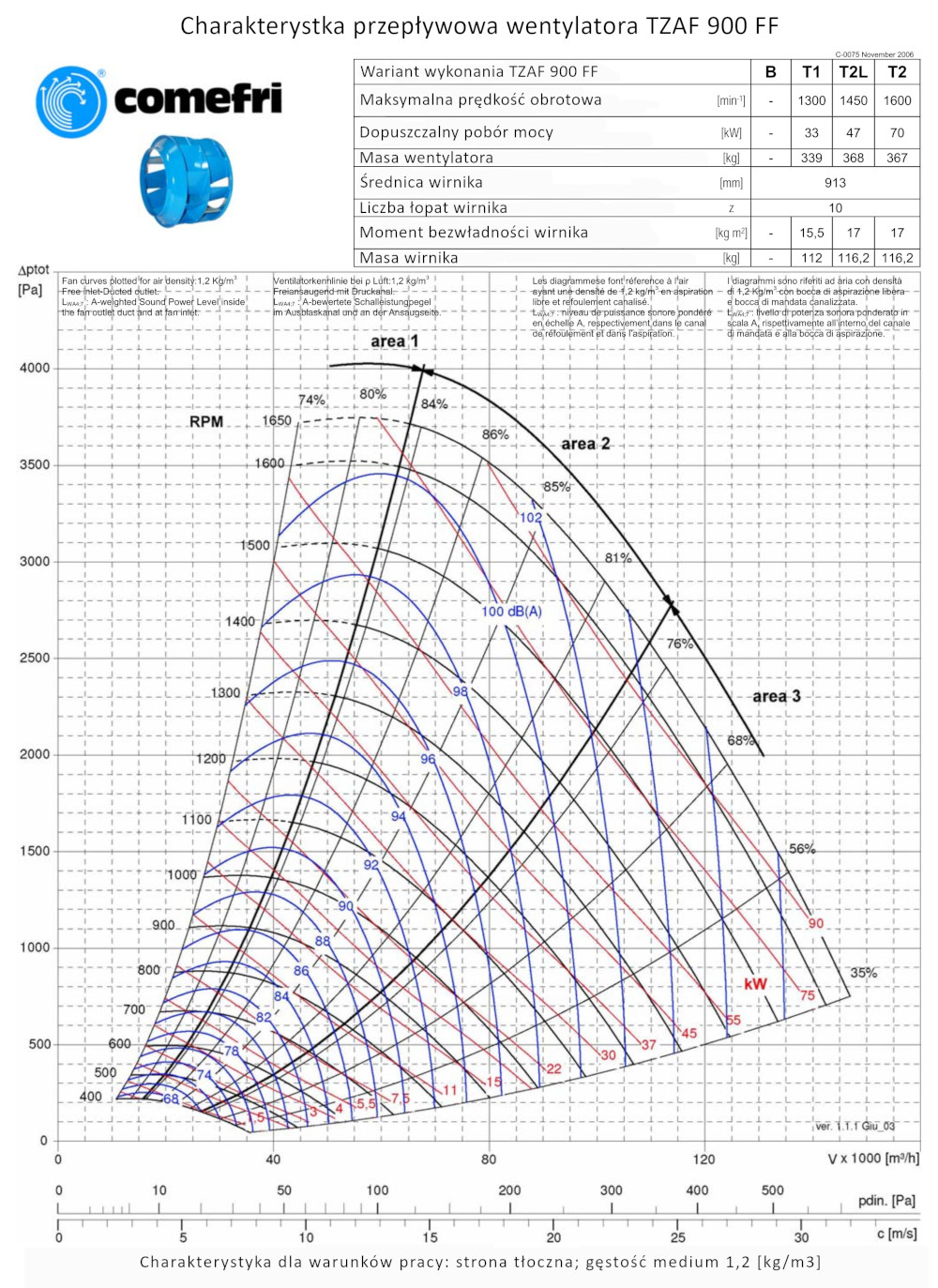

TZAF 900 FF wentylator promieniowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
standardowe | 180000 | 3500 | - | 1400 | - | zapytaj o termin |
|
||||||||||||||||||||||||||||

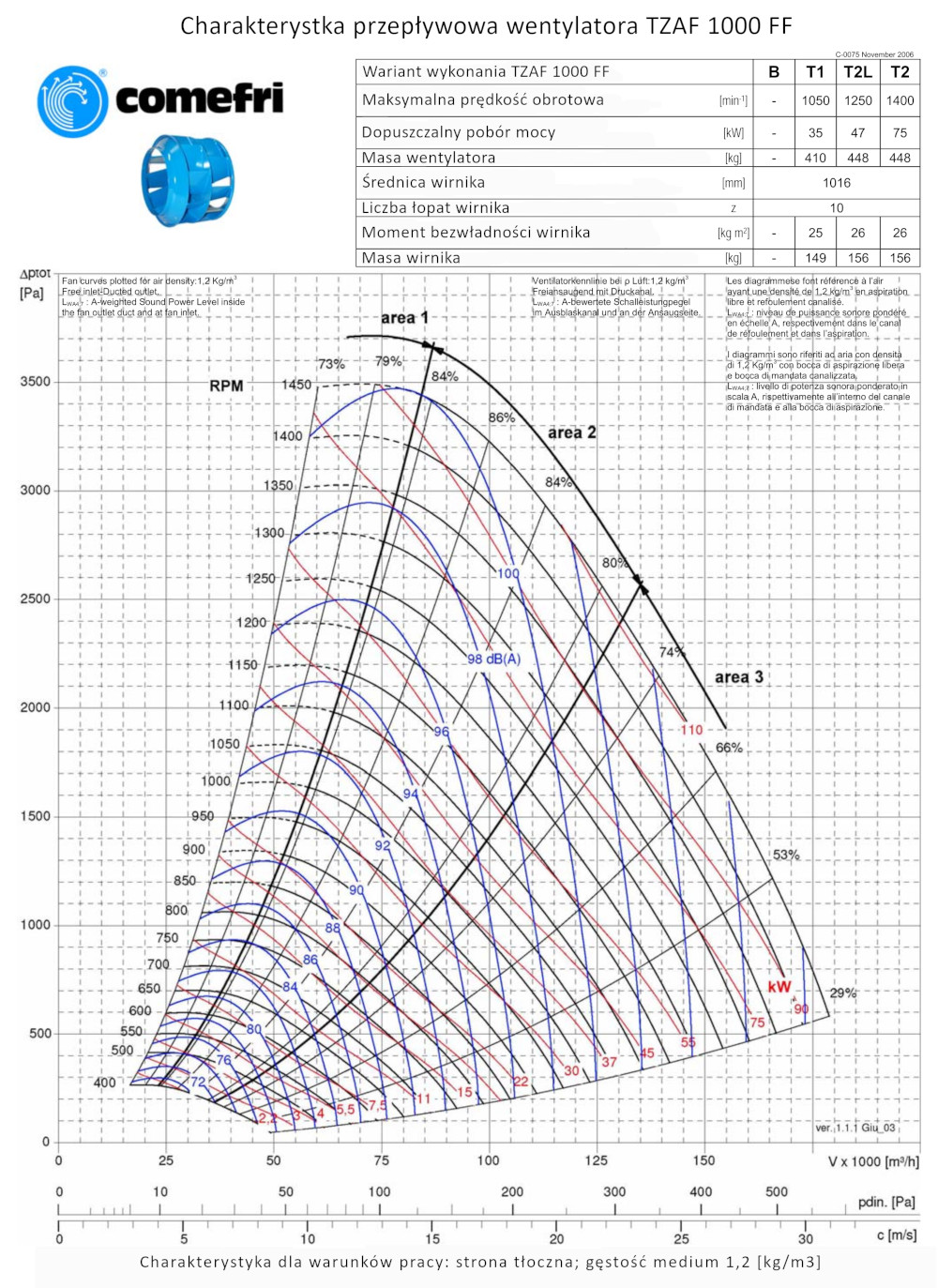

TZAF 1000 FF wentylator promieniowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
standardowe | 200000 | 3400 | - | 1200 | - | zapytaj o termin |
|
||||||||||||||||||||||||||||

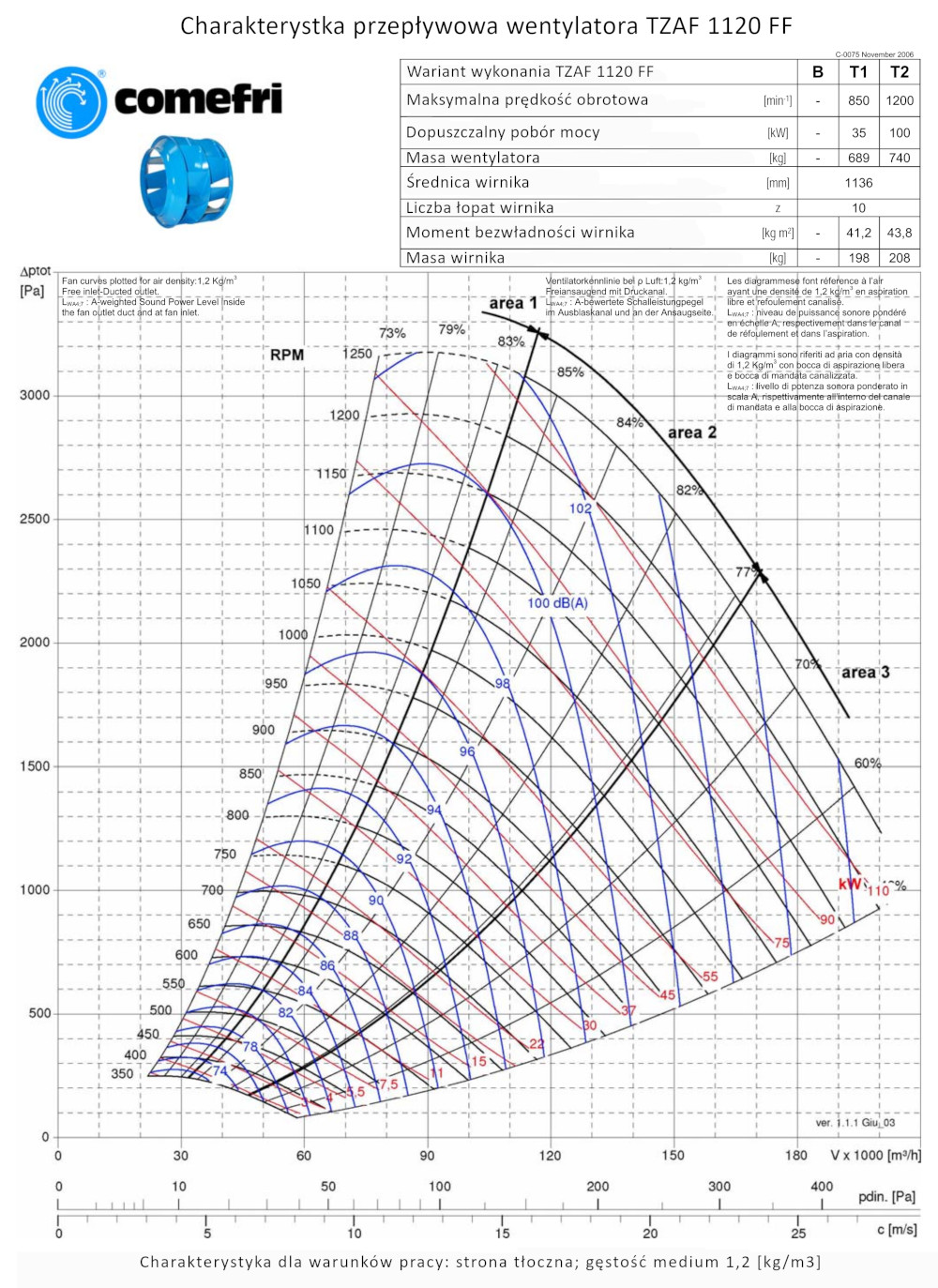

TZAF 1120 FF wentylator promieniowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
standardowe | 270000 | 3400 | - | 1100 | - | zapytaj o termin |
|
||||||||||||||||||||||||||||

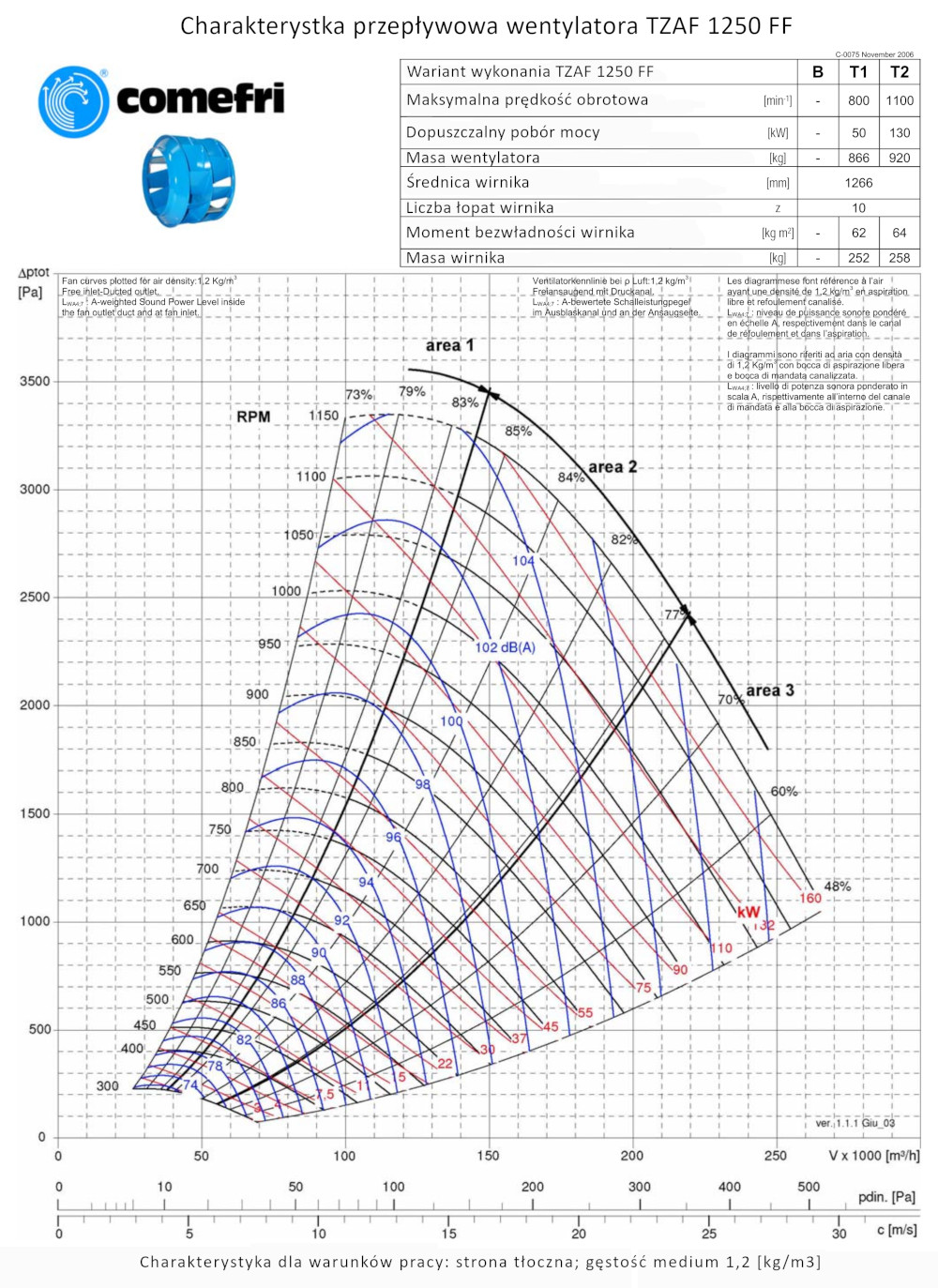

TZAF 1250 FF wentylator promieniowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
