OPIS

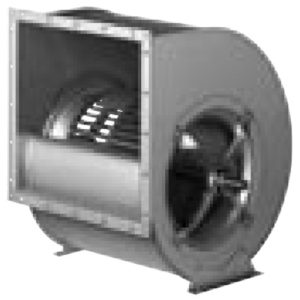

Dwustronnie ssące wentylatory promieniowe serii TZR przeznaczone są do przetłaczania czystego powietrza. Stosowane głównie w urządzenia wentylacyjnych, grzewczych oraz klimatyzacyjnych. Cechą charakterystyczną wentylatorów TZR jest zwarta budowa, wysoka efektywność oraz niski poziom hałasu. Wirnik wentylatora z łopatkami zagiętymi do przodu, osadzony na obustronnie łożyskowanym wale. Maksymalna temperatura przetłaczanego medium +60°C.
KONSTRUKCJA
– obudowa oraz wirnik wentylatora wykonany z galwanizowanej blachy stalowej
– wirnik dwustronnie ssący z łopatkami zagiętymi do przodu, wyważony statycznie oraz dynamicznie
– wirnik osadzony na obustronnie łożyskowanym wale napędowym
– bezobsługowe łożyska
DOSTĘPNE WYKONANIA

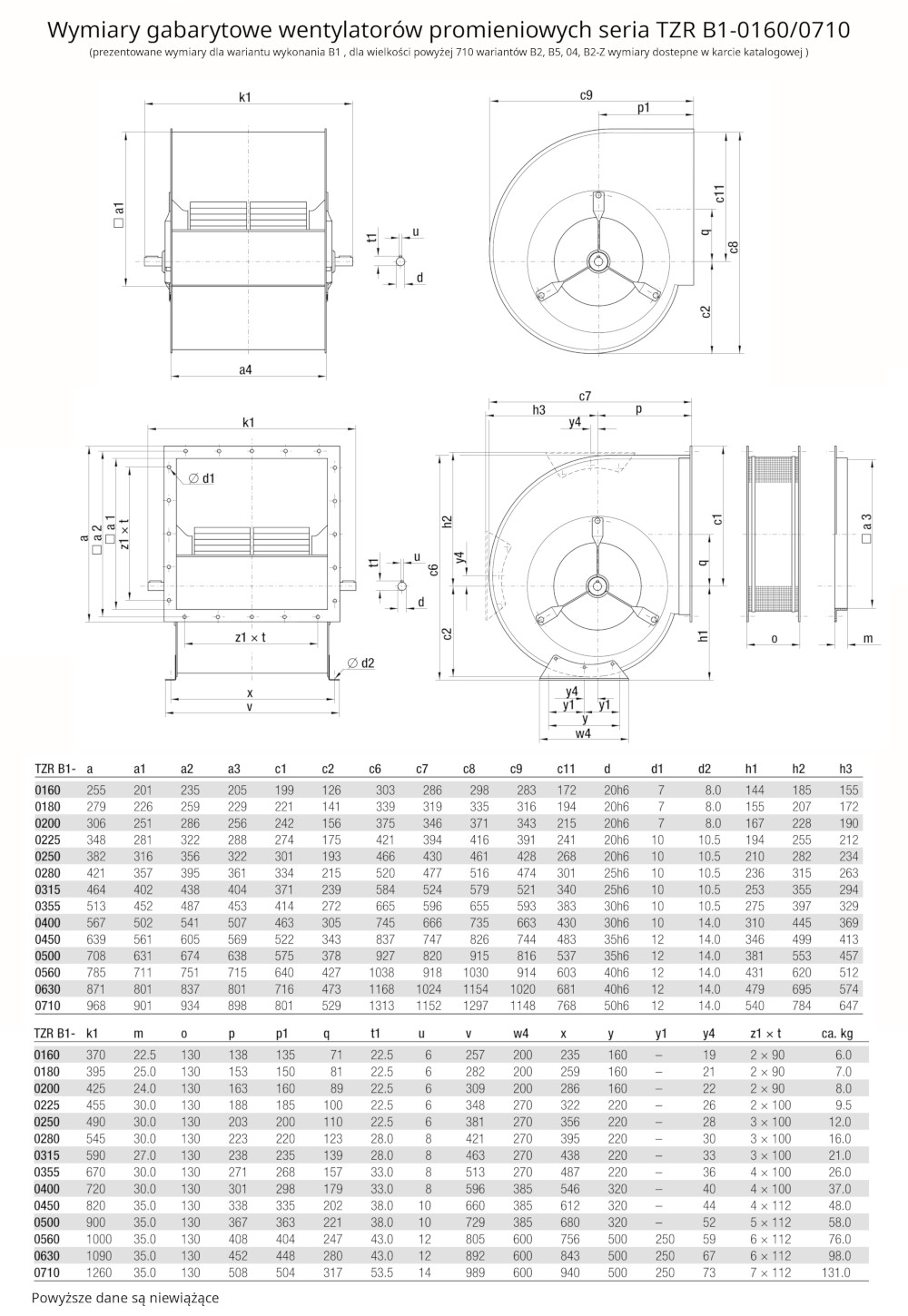

– wykonanie podstawowe wentylatora, lekka konstrukcja – TZR B1
– wykonanie podstawowe wentylatora wyposażone w lekką ramę nośną z kątownika – TZR B2
– wykonanie wzmocnione, wyposażone w ramę nośną, na której osadzono wzmocnione łożyska w przemysłowych obudowach – TZR B5
– wykonanie podwójne, tzw. bliźniak, dwa wentylatory na jednym wale napędowym – TZR B2-Z
– wykonanie wyposażone w kompletne przeniesienie napędu, silnik elektryczny, ramę nośną, itp.
SPECYFIKACJA
– przetłaczane medium: powietrze czyste
– zakres temperaturowy przetłaczanego medium -20…+60°C
– figury LG, RD oraz kąty wg karty katalogowej
AKCESORIA
– stopy montażowe
– kompensator dla strony tłocznej
– siatka ochronna strony tłocznej
– siatka ochronna strony ssącej
– kołnierz mocujący strony tłocznej
– wibroizolatory montażowe
– osłona wału napędowego
– króciec odprowadzenia kondensatu
– drzwi inspekcyjne
| Zdjęcie | Nazwa | Wykonanie | Wydajność (m3/h) | Ciśnienie (Pa) | Moc (kW) | Prędkość (obr/min) | Napięcie (V) | Wysyłka | Cena | |||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
standardowe | 4500 | 1700 | - | 4250 | - | zapytaj o termin |
|
||||||||||||||||||||||||||||
TZR B_-0160 wentylator promieniowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
standardowe | 5000 | 2000 | - | 4000 | - | zapytaj o termin |
|
||||||||||||||||||||||||||||

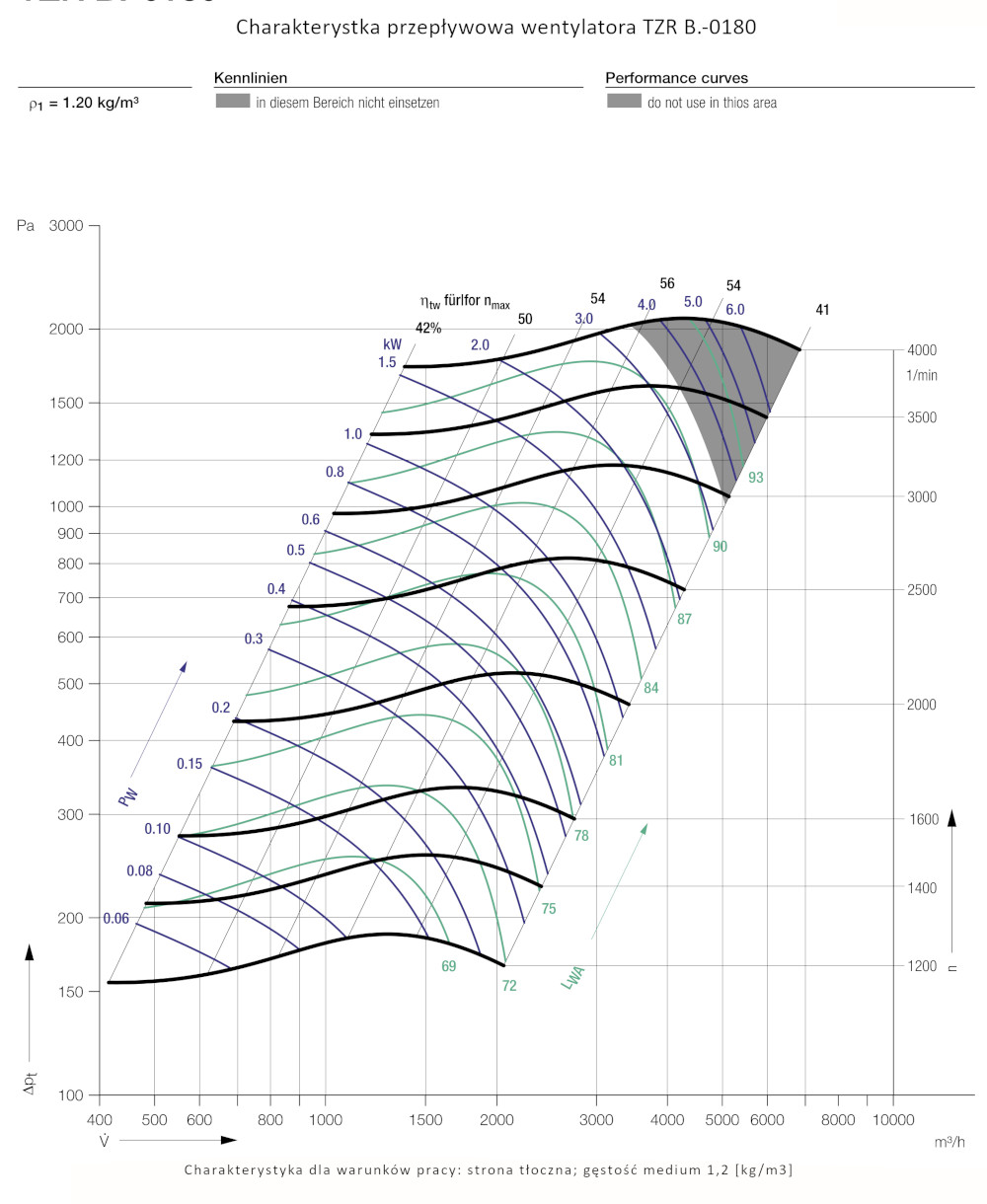

TZR B_-0180 wentylator promieniowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
standardowe | 6000 | 2300 | - | 3800 | - | zapytaj o termin |
|
||||||||||||||||||||||||||||
TZR B_-0200 wentylator promieniowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
standardowe | 6500 | 1200 | - | 2700 | - | zapytaj o termin |
|
||||||||||||||||||||||||||||
TZR B_-0215 wentylator promieniowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
standardowe | 7800 | 2400 | - | 3400 | - | zapytaj o termin |
|
||||||||||||||||||||||||||||

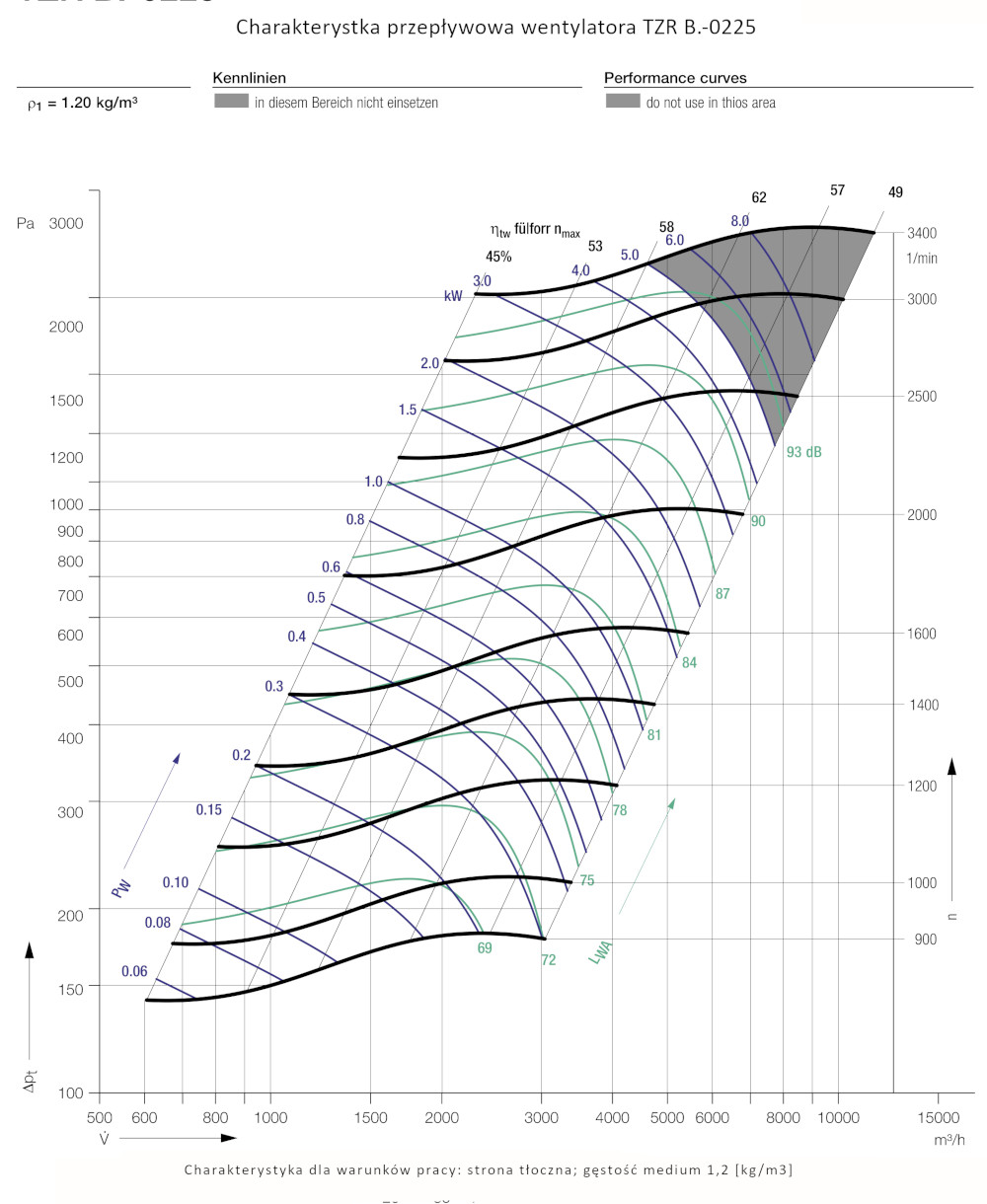

TZR B_-0225 wentylator promieniowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
standardowe | 9000 | 2200 | - | 2900 | - | zapytaj o termin |
|
||||||||||||||||||||||||||||

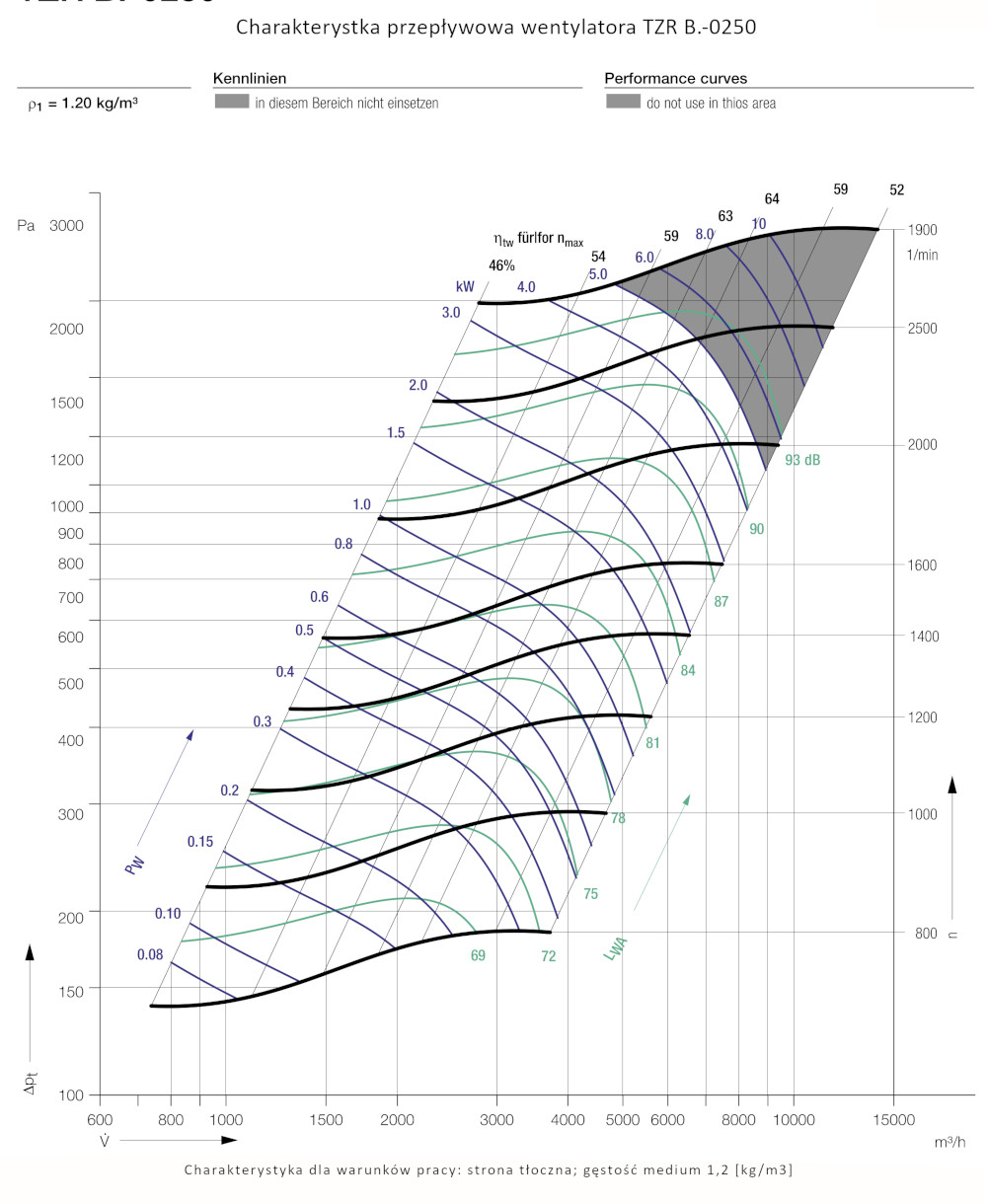

TZR B_-0250 wentylator promieniowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
standardowe | 11000 | 2200 | - | 2730 | - | zapytaj o termin |
|
||||||||||||||||||||||||||||

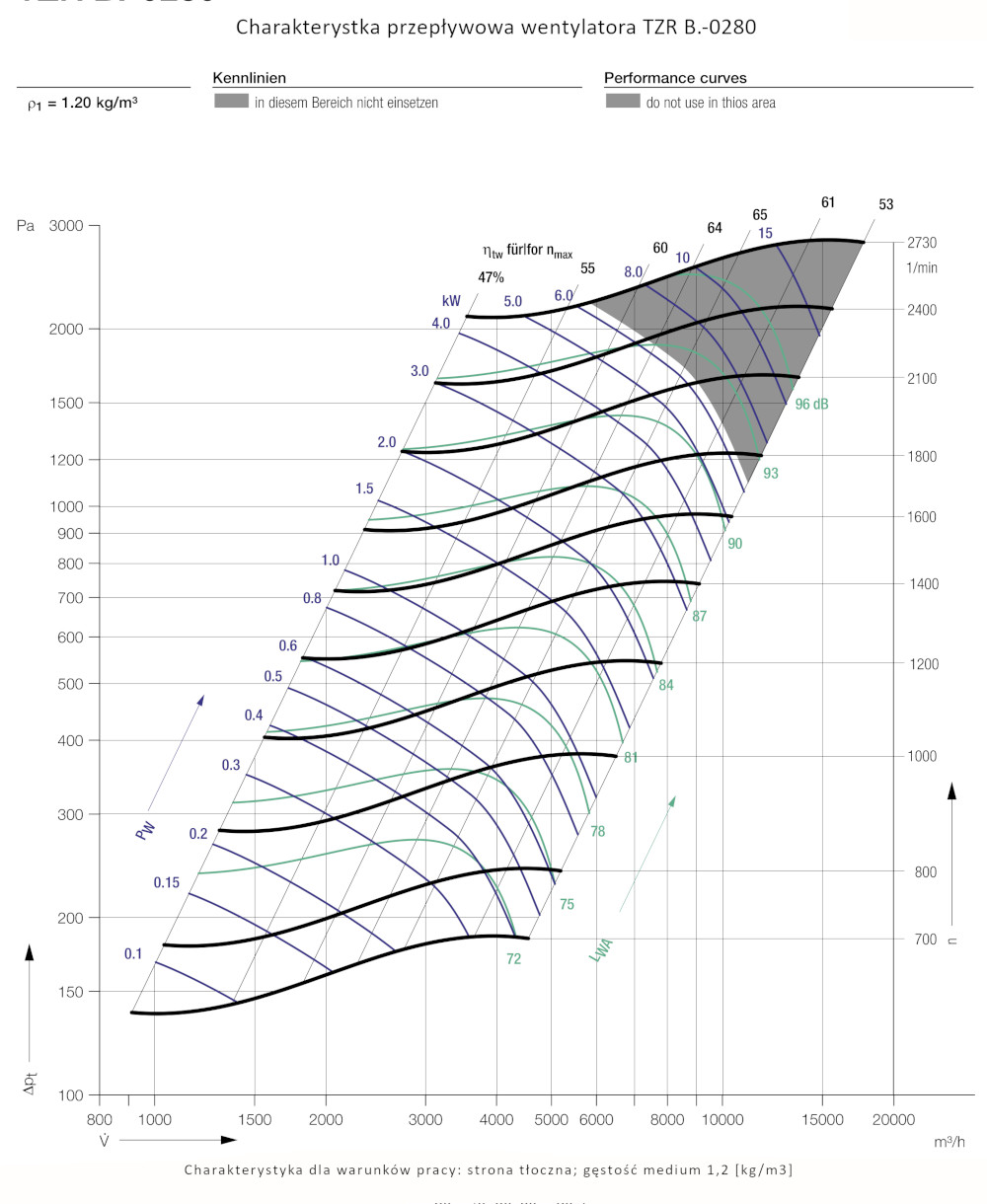

TZR B_-0280 wentylator promieniowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
standardowe | 13000 | 2200 | - | 2400 | - | zapytaj o termin |
|
||||||||||||||||||||||||||||

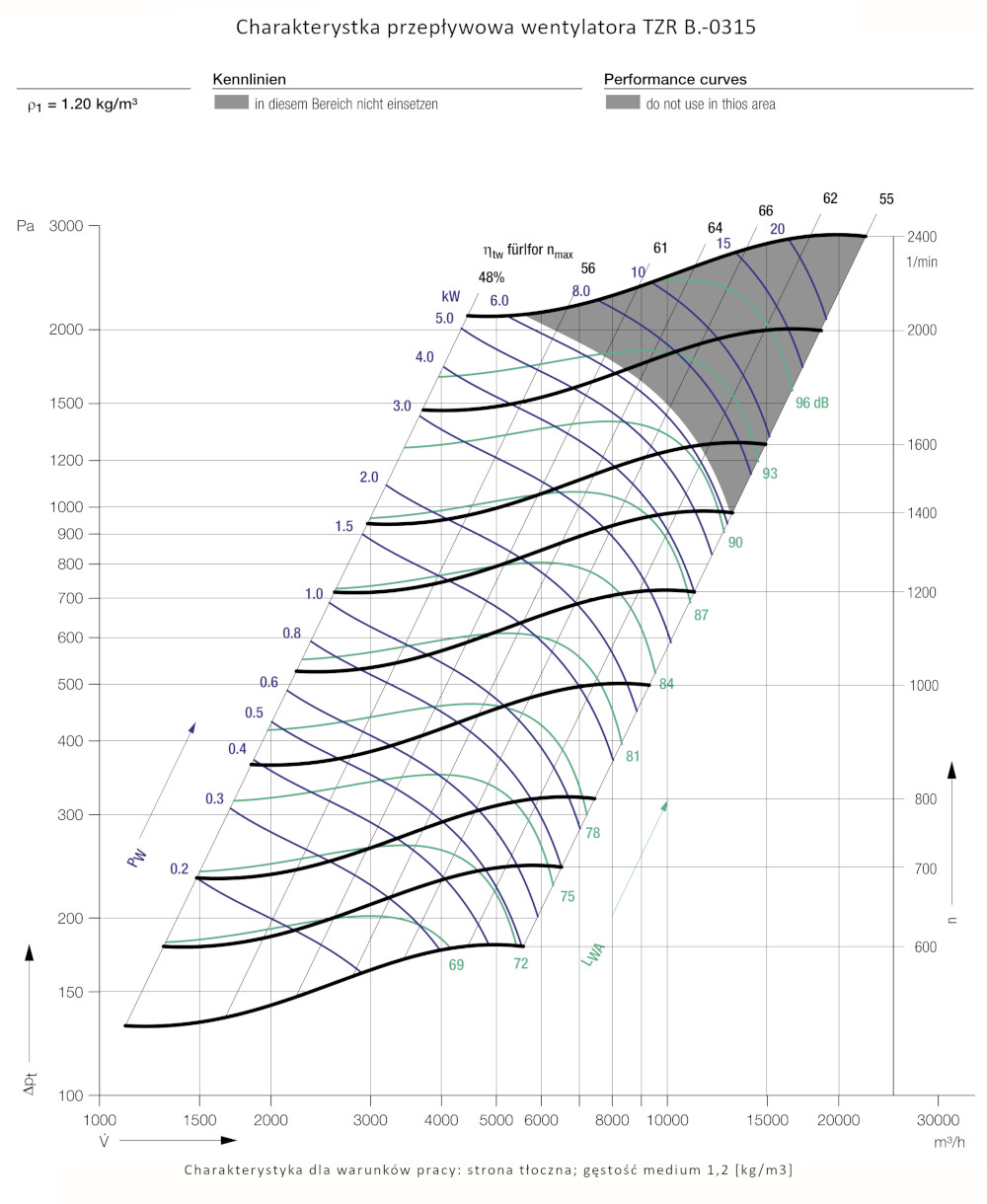

TZR B_-0315 wentylator promieniowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
standardowe | 17000 | 1800 | - | 1900 | - | zapytaj o termin |
|
||||||||||||||||||||||||||||
TZR B_-0355 wentylator promieniowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
standardowe | 25000 | 2400 | - | 1900 | - | zapytaj o termin |
|
||||||||||||||||||||||||||||
TZR B_-0400 wentylator promieniowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
standardowe | 29000 | 2200 | - | 1700 | - | zapytaj o termin |
|
||||||||||||||||||||||||||||

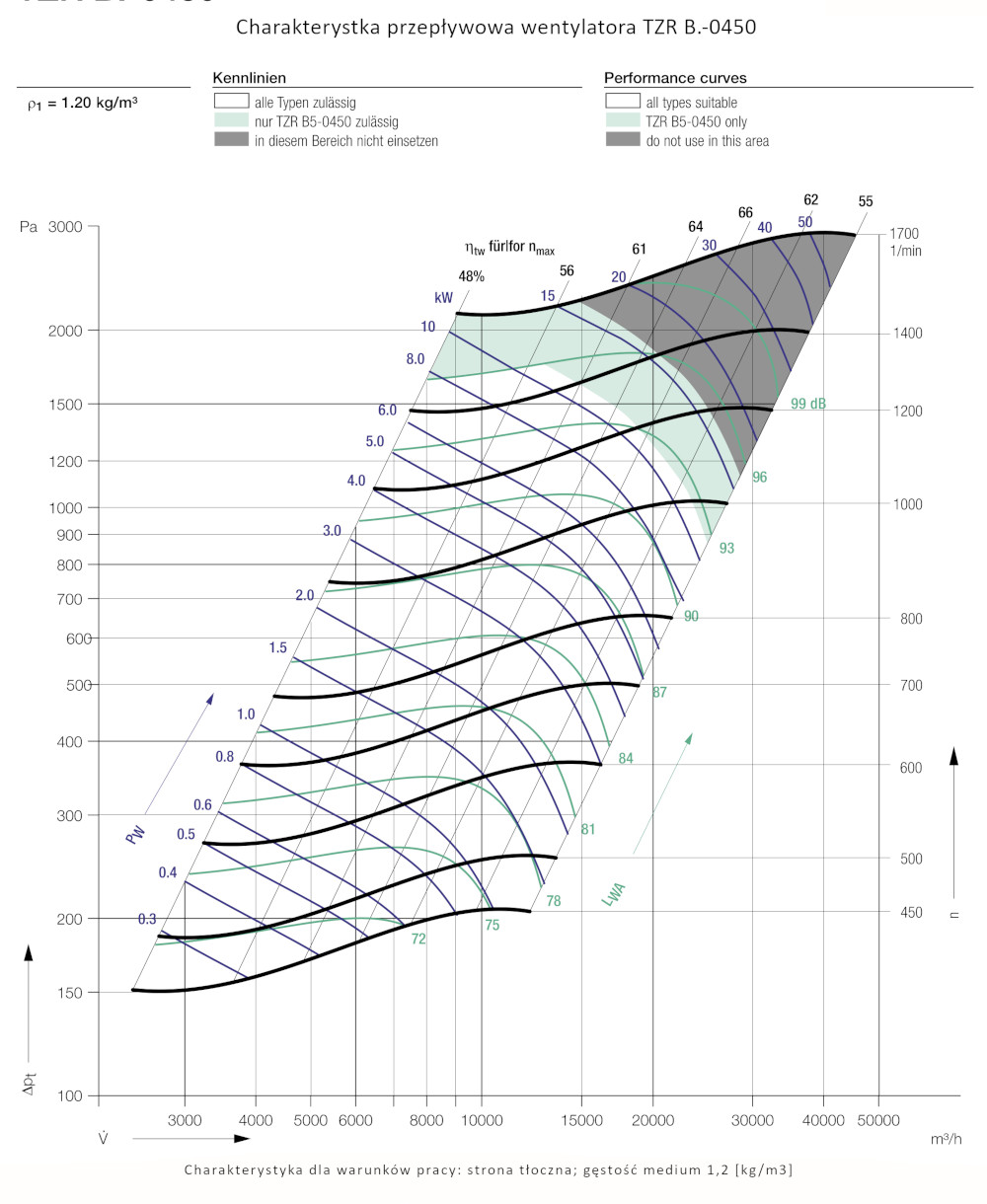

TZR B_-0450 wentylator promieniowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
standardowe | 31000 | 2200 | - | 1500 | - | zapytaj o termin |
|
||||||||||||||||||||||||||||

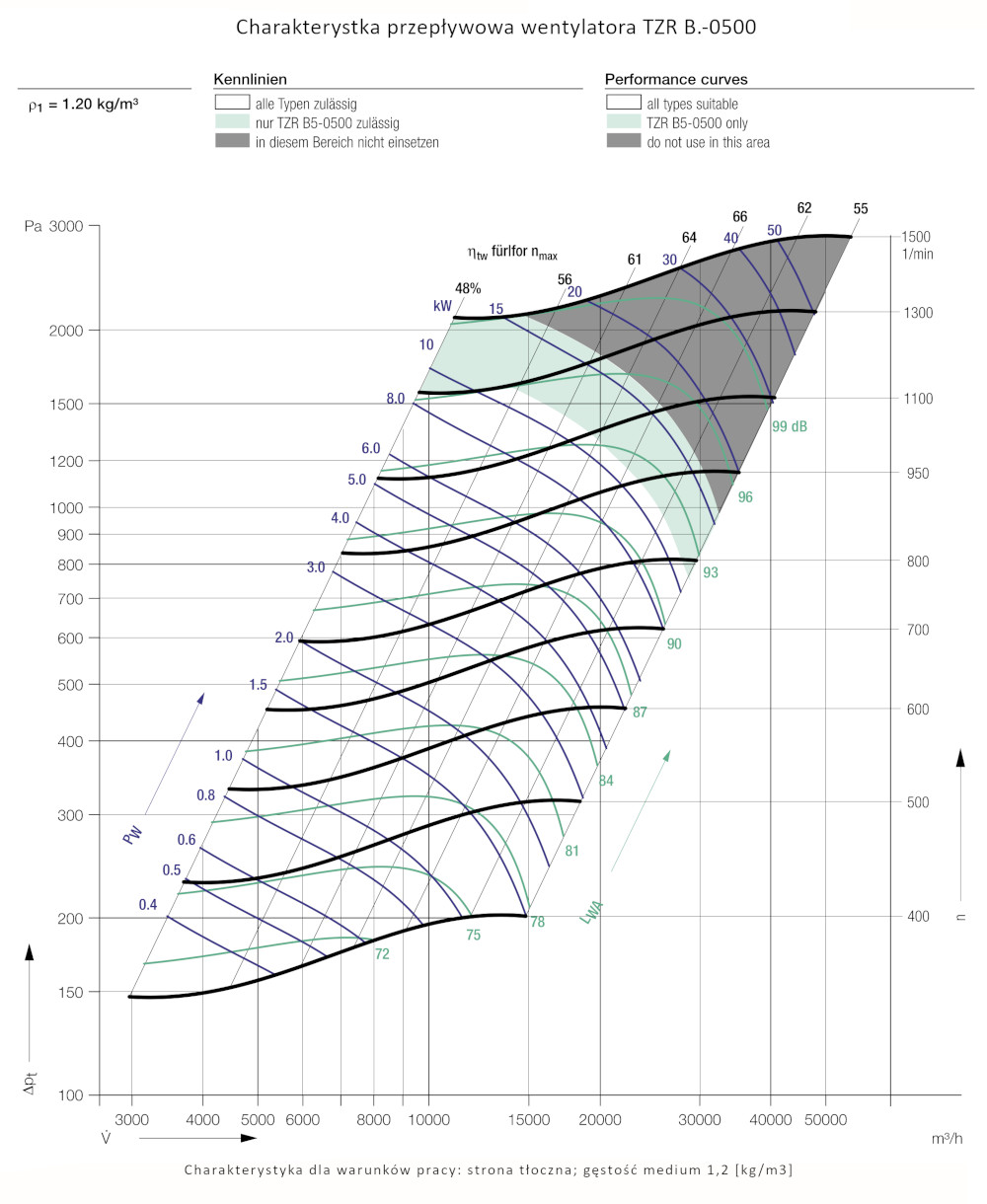

TZR B_-0500 wentylator promieniowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
standardowe | 45000 | 2000 | - | 1200 | - | zapytaj o termin |
|
||||||||||||||||||||||||||||

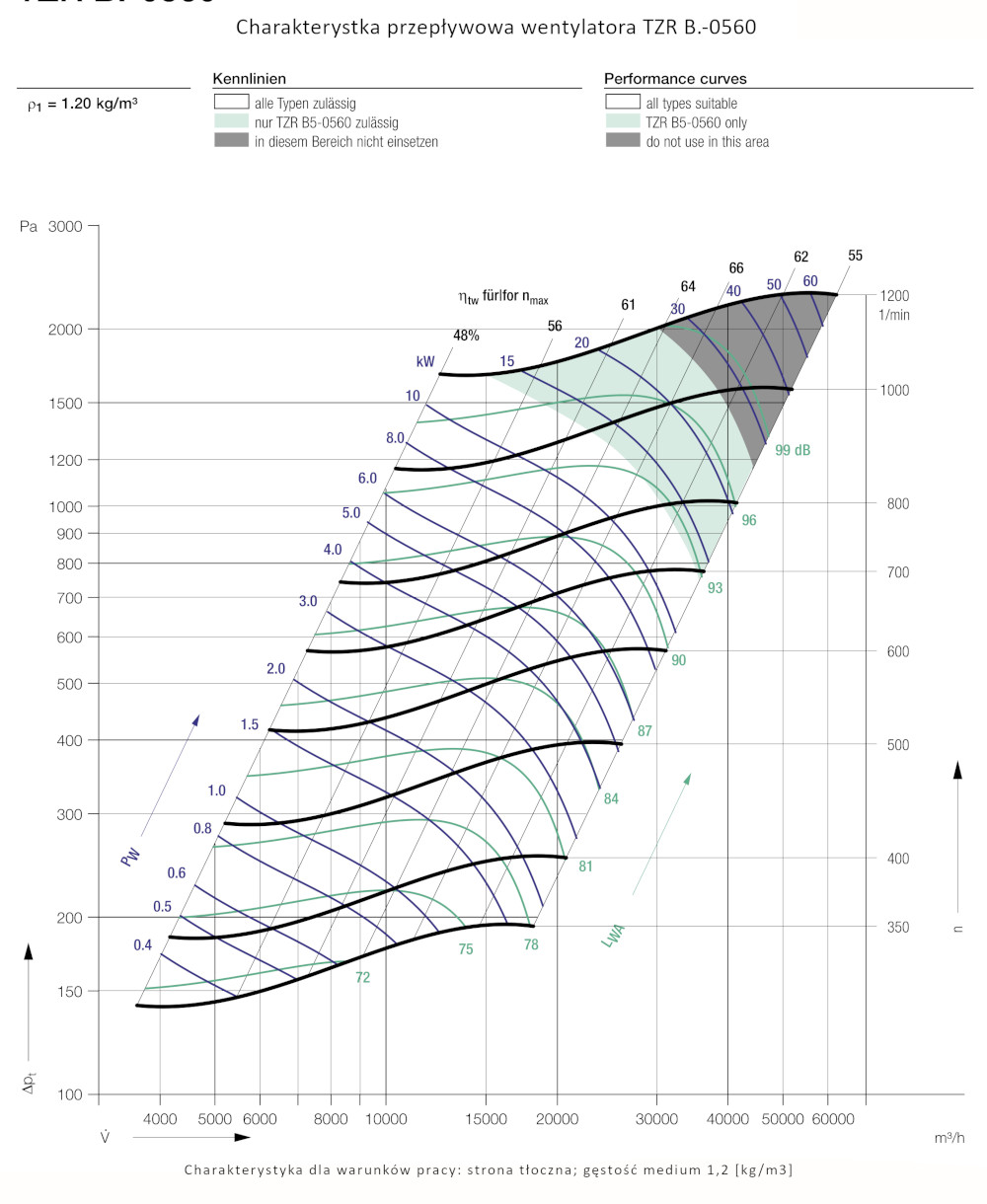

TZR B_-0560 wentylator promieniowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
standardowe | 52000 | 1700 | - | 1000 | - | zapytaj o termin |
|
||||||||||||||||||||||||||||
TZR B_-0630 wentylator promieniowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
standardowe | 70000 | 1700 | - | 850 | - | zapytaj o termin |
|
||||||||||||||||||||||||||||

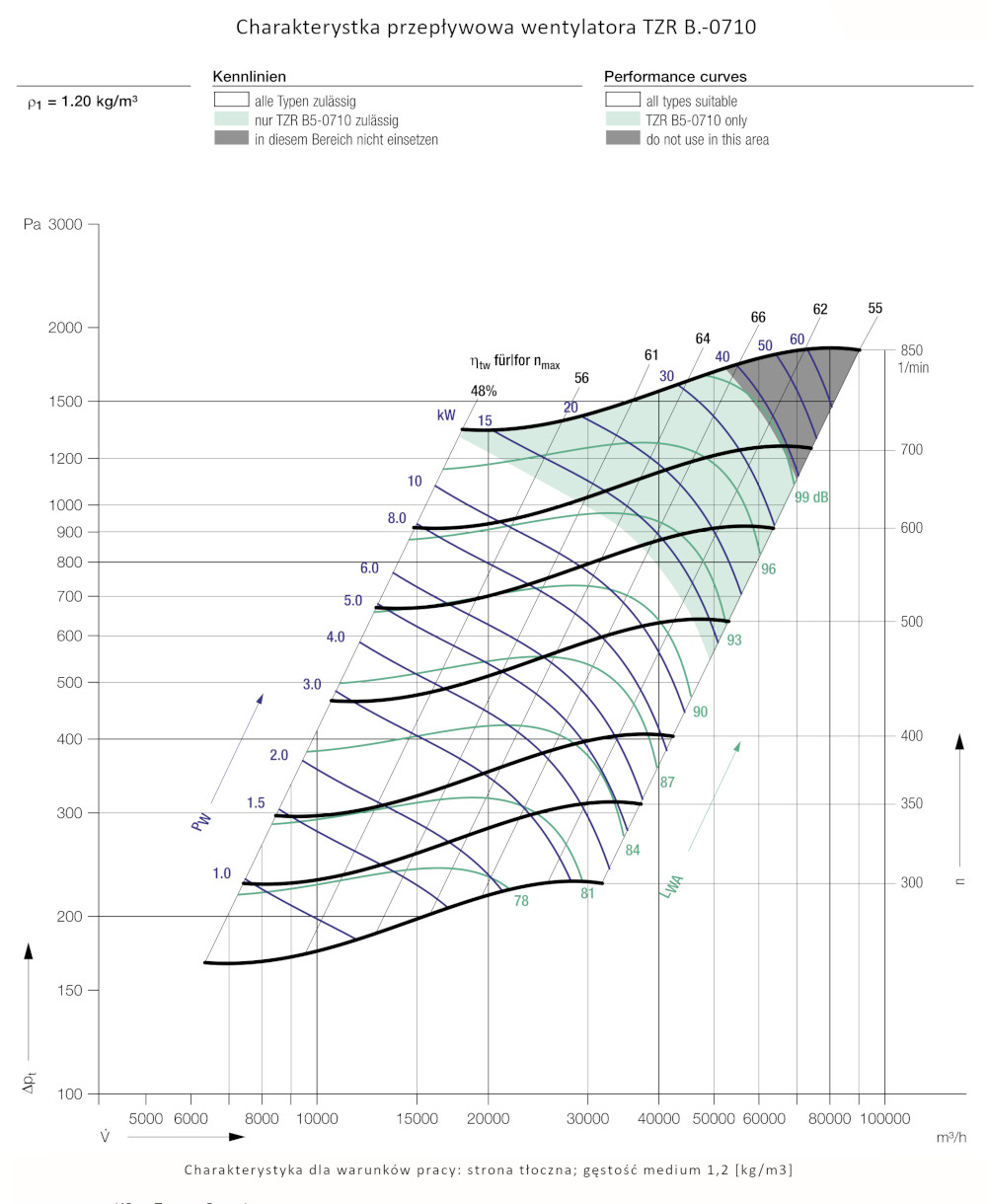

TZR B_-0710 wentylator promieniowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
standardowe | 80000 | 1600 | - | 750 | - | zapytaj o termin |
|
||||||||||||||||||||||||||||

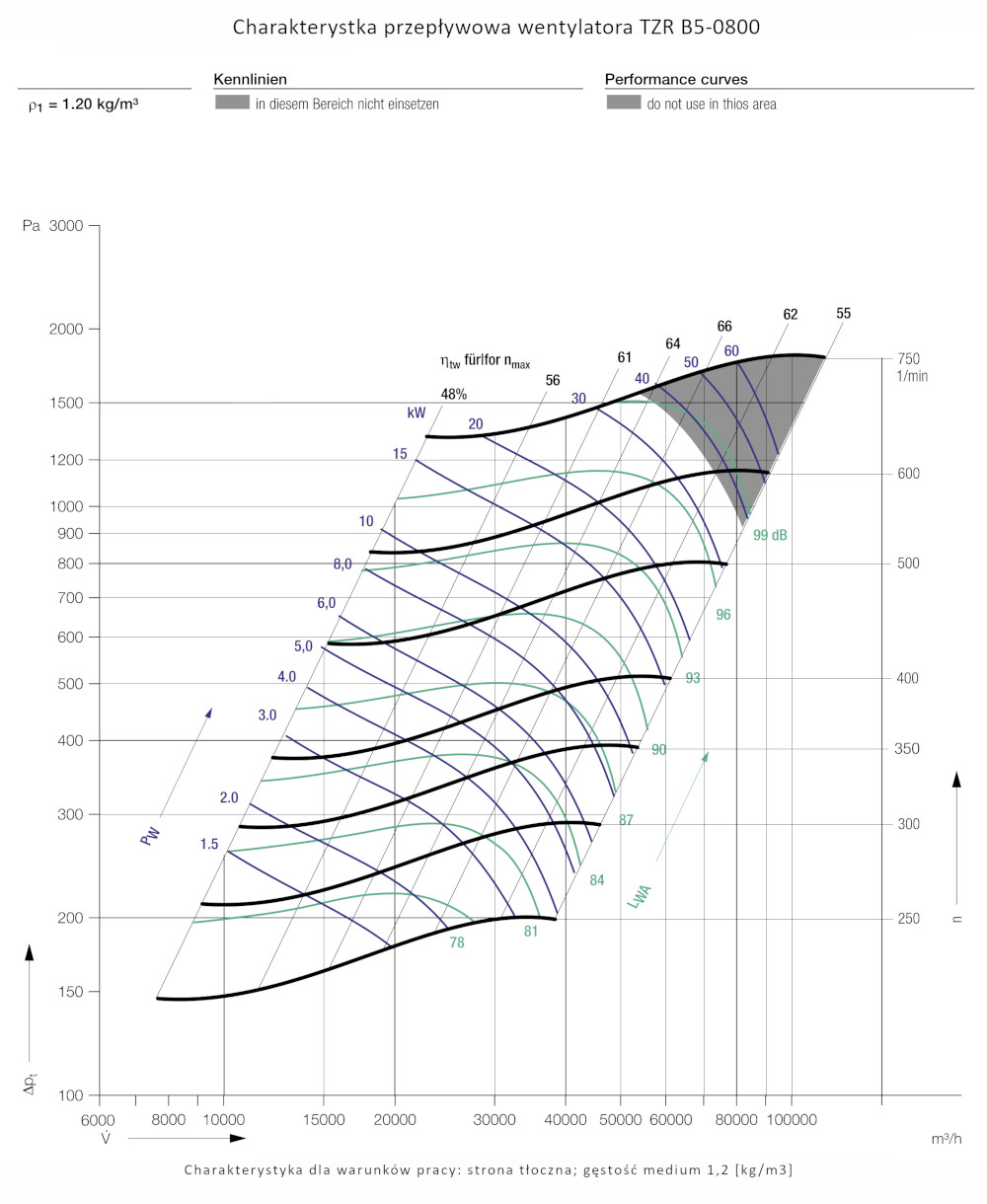

TZR B5-0800 wentylator promieniowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
standardowe | 110000 | 1600 | - | 670 | - | zapytaj o termin |
|
||||||||||||||||||||||||||||

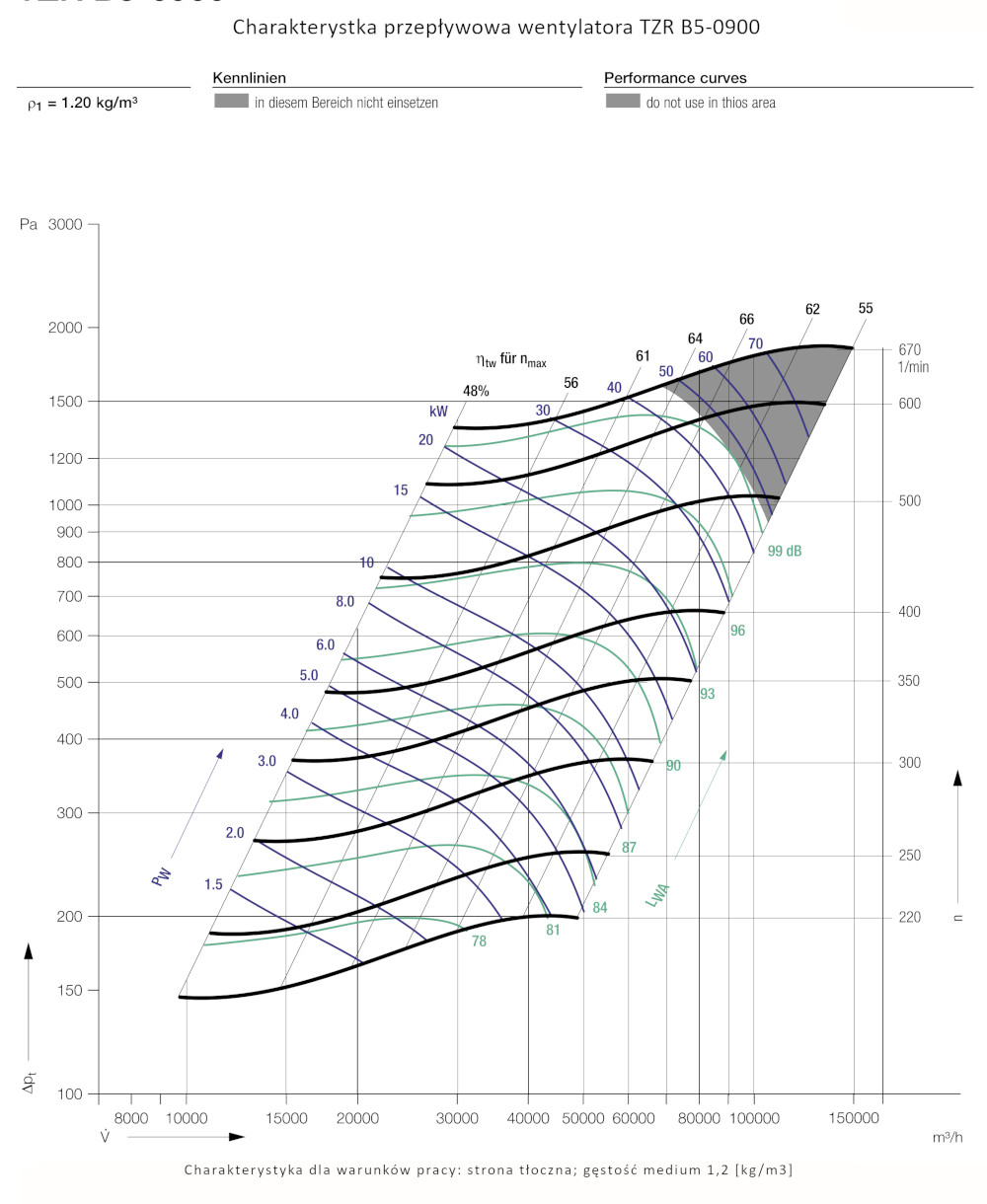

TZR B5-0900 wentylator promieniowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
standardowe | 120000 | 2060 | - | 600 | - | zapytaj o termin |
|
||||||||||||||||||||||||||||

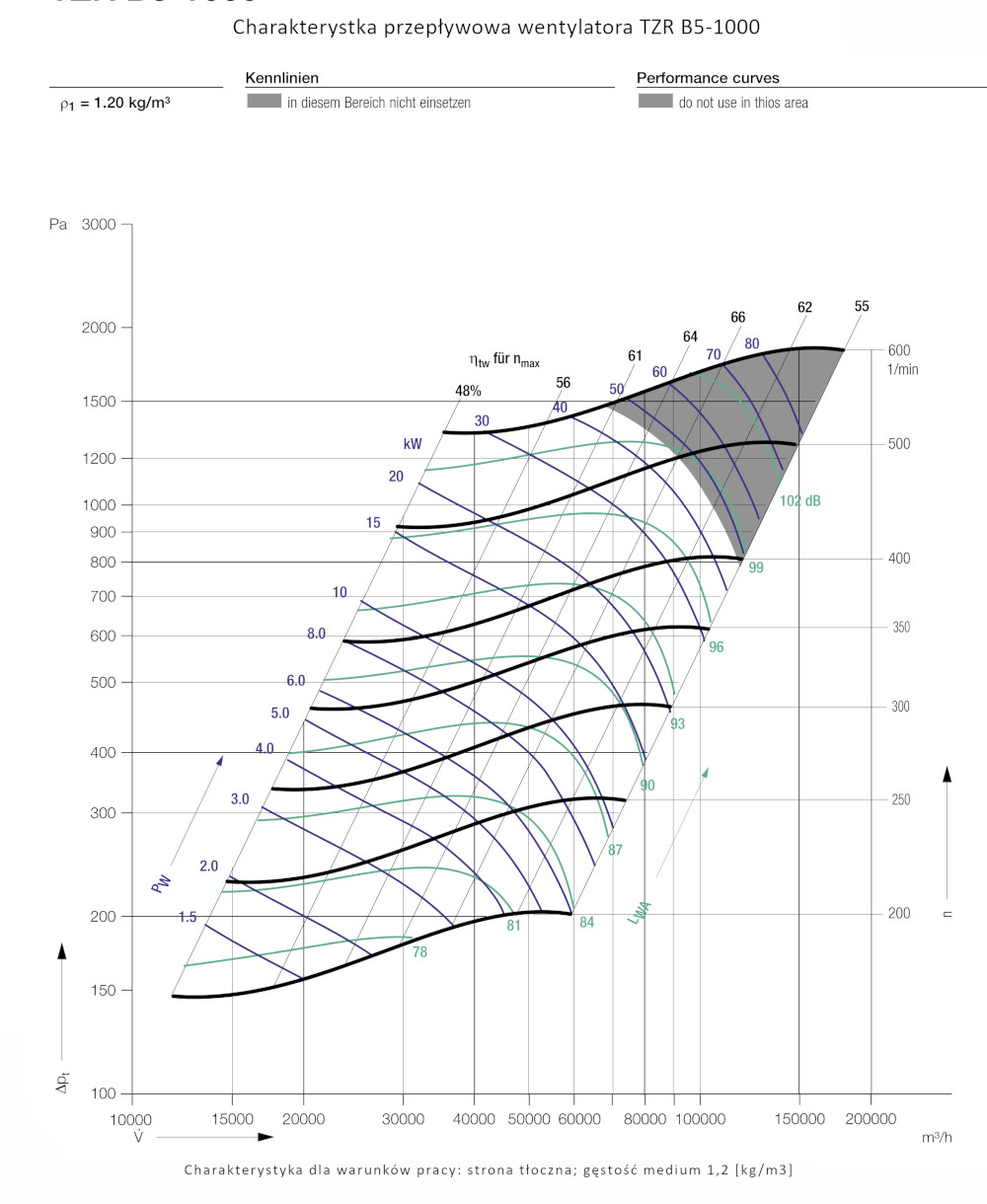

TZR B5-1000 wentylator promieniowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
