OPIS
Chemoodporne przeciwwybuchowe wentylatory promieniowe serii PMM-Q ATEX to urządzenia niskociśnieniowe zaprojektowane do transportu agresywnych związków chemicznych, żrących oparów i gazów. Przeznaczone są do pracy w strefie zagrożenia wybuchem 1, 2 oraz 21, 22 wg ATEX (EX). Zaprojektowane i wytworzone zgodnie z obowiązującymi warunkami i założeniami Dyrektywy 2014/34/UE. Znajdują zastosowanie w przemyśle chemicznym, spożywczym oraz laboratoriach. Chemoodporne przeciwwybuchowe wentylatory PMM-Q ATEX przystosowane są do przetłaczania czystego i zapylonego (nie ścierającego) medium o temperaturze maksymalnej +60°C.
KONSTRUKCJA
– podstawa wentylatora z blachy stalowej zabezpieczonej farbą epoksydową
– obudowa wentylatora wykonana z antystatycznego polietylenu (PE-el)
– wirnik promieniowy z łopatami zagiętymi do tyłu wykonany z polipropylenu (PP)
– napęd wentylatora bezpośredni (wirnik osadzony na wale silnika), silnik odseparowany od przetłaczanego medium
– silnik asynchroniczny jednofazowy lub trójfazowy przystosowany do pracy ciągłej S1, możliwa regulacja prędkości obrotowej, stopień ochrony IP55, klasa izolacji F
– silniki zgodne z normami międzynarodowymi IEC 60034, IEC 60072, EMC 2014/30/UE, LVD 2014/35/UE, silniki oznakowane znakiem ATEX
DOSTĘPNE WYKONANIA
– wykonanie przeciwwybuchowe ATEX/EX:
– – strefa 1: II2G Ex h IIB T4 Gb
– – strefa 1 wodorowa: II2G Ex IIB + H2 T4 Gb
– – strefa 21: II2D IIIB T135 Db
– – inne wykonania ATEX na zapytanie
– wykonanie z podstawą wentylatora z blachy stalowej nierdzewnej AISI304
SPECYFIKACJA
– przetłaczane medium: czyste, zapylone ( nie ścierającego)
– zakres temperaturowy przetłaczanego medium -10…+60°C
– napięcie zasilania 1x230VAC lub 3x400VAC 50Hz (inne na zapytanie)
AKCESORIA
– przepustnica regulacyjna
– przepustnica grawitacyjna
– króciec odprowadzenia kondensatu
– wyrzutnia kątowa z siatką
– kompensator okrągły
– redukcja symetryczna
– siatka ochronna
– tłumik
– kolano
– wibroizolatory montażowe
– wyłącznik serwisowy
– przeciwkołnierze
| Zdjęcie | Nazwa | Wykonanie | Wydajność (m3/h) | Ciśnienie (Pa) | Moc (kW) | Prędkość (obr/min) | Napięcie (V) | Wysyłka | Cena | |||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
chemoodporne; przeciwwybuchowe ATEX 2G, 3G, 2D, 3D | 7500 | 3500 | 7.5 | 2860 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||
PMM-Q 452 ATEX wentylator chemoodporny przeciwwybuchowy promieniowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
chemoodporne; przeciwwybuchowe ATEX 2G, 3G, 2D, 3D | 3800 | 850 | 1.5 | 1450 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

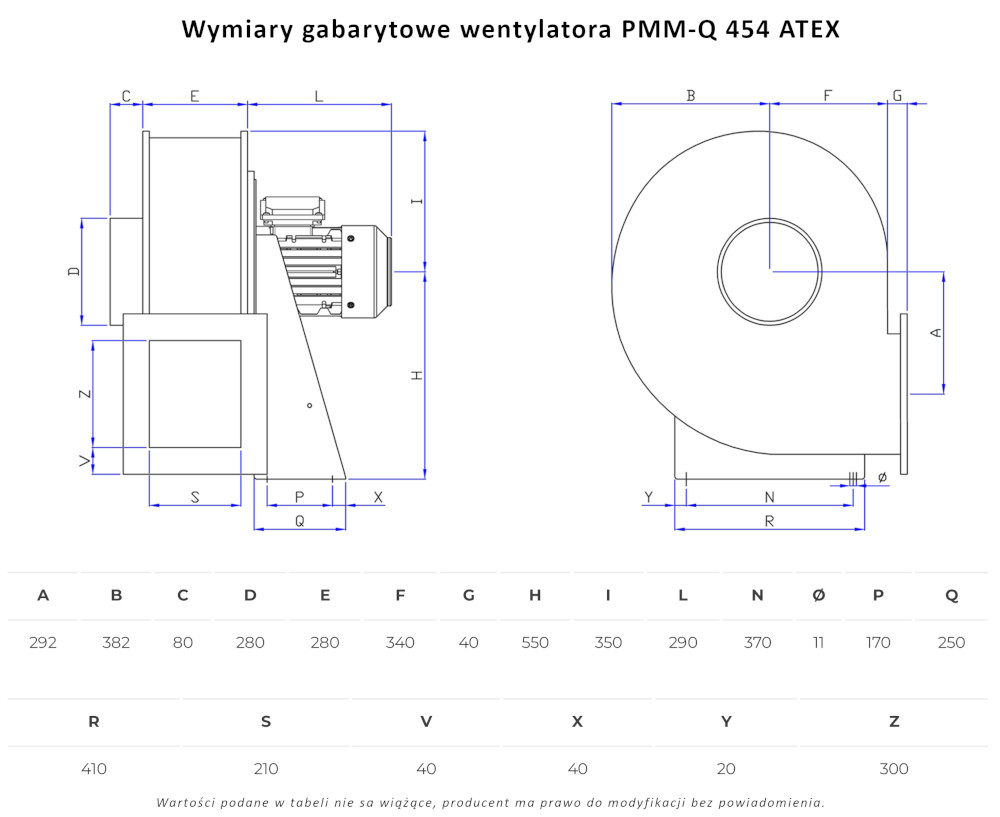

PMM-Q 454 ATEX wentylator chemoodporny przeciwwybuchowy promieniowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
chemoodporne; przeciwwybuchowe ATEX 2G, 3G, 2D, 3D | 5000 | 1100 | 2.2 | 1450 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

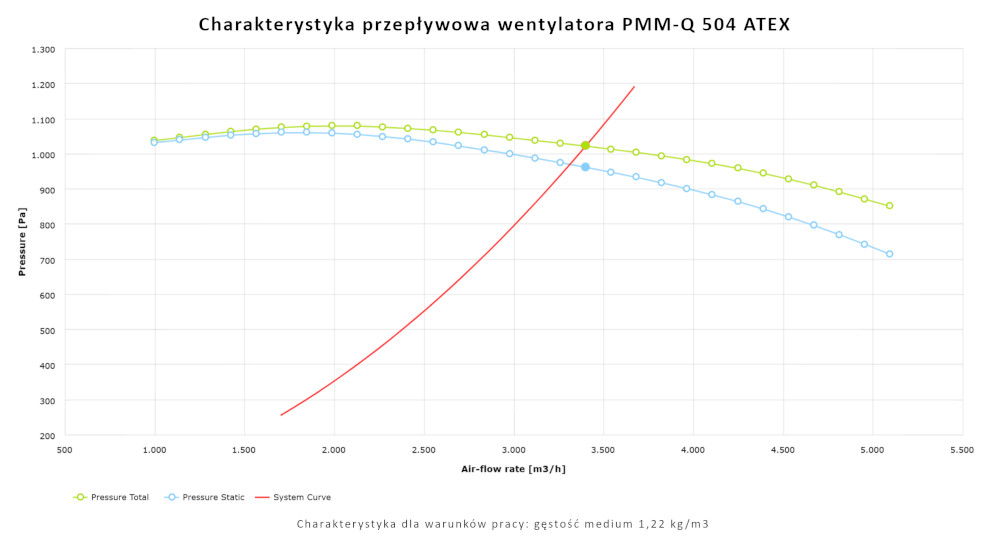

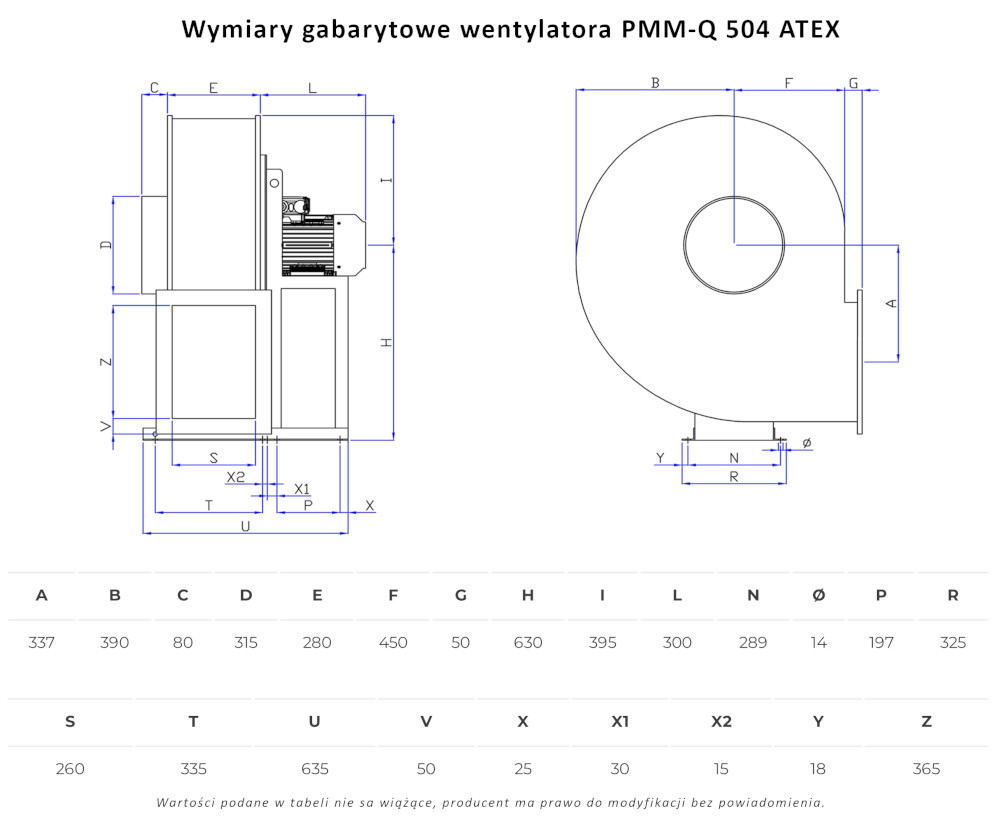

PMM-Q 504 ATEX wentylator chemoodporny przeciwwybuchowy promieniowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
chemoodporne; przeciwwybuchowe ATEX 2G, 3G, 2D, 3D | 3200 | 450 | 0.18 | 930 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||
PMM-Q 506 ATEX wentylator chemoodporny przeciwwybuchowy promieniowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
chemoodporne; przeciwwybuchowe ATEX 2G, 3G, 2D, 3D | 9000 | 1150 | 5.5 | 1450 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

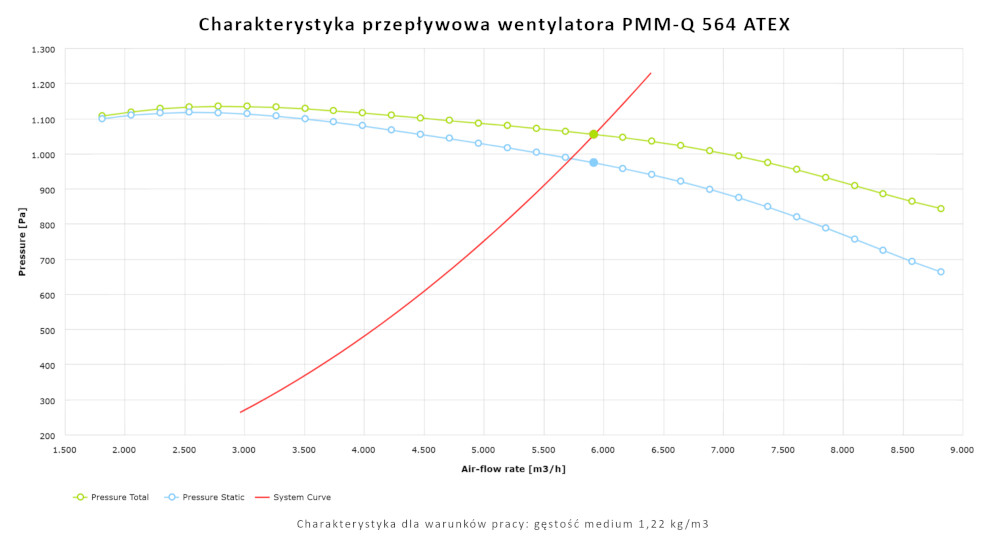

PMM-Q 564 ATEX wentylator chemoodporny przeciwwybuchowy promieniowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
chemoodporne; przeciwwybuchowe ATEX 2G, 3G, 2D, 3D | 5500 | 450 | 2.2 | 900 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||
PMM-Q 566 ATEX wentylator chemoodporny przeciwwybuchowy promieniowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
chemoodporne; przeciwwybuchowe ATEX 2G, 3G, 2D, 3D | 10500 | 1450 | 7.5 | 1450 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

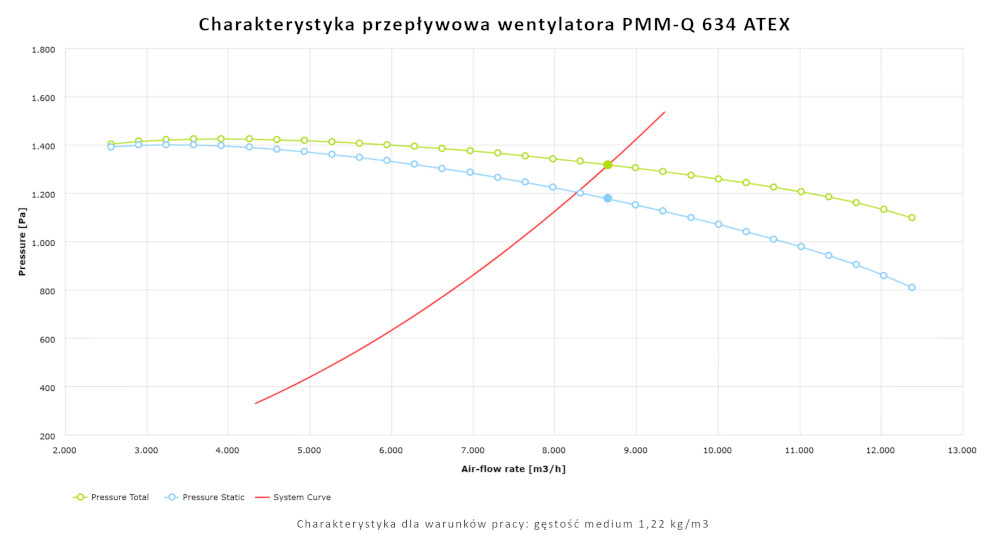

PMM-Q 634 ATEX wentylator chemoodporny przeciwwybuchowy promieniowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
chemoodporne; przeciwwybuchowe ATEX 2G, 3G, 2D, 3D | 7800 | 550 | 3 | 900 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||
PMM-Q 636 ATEX wentylator chemoodporny przeciwwybuchowy promieniowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
chemoodporne; przeciwwybuchowe ATEX 2G, 3G, 2D, 3D | 17000 | 1750 | 11 | 1450 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||
PMM-Q 714 ATEX wentylator chemoodporny przeciwwybuchowy promieniowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
chemoodporne; przeciwwybuchowe ATEX 2G, 3G, 2D, 3D | 25000 | 2400 | 30 | 1450 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

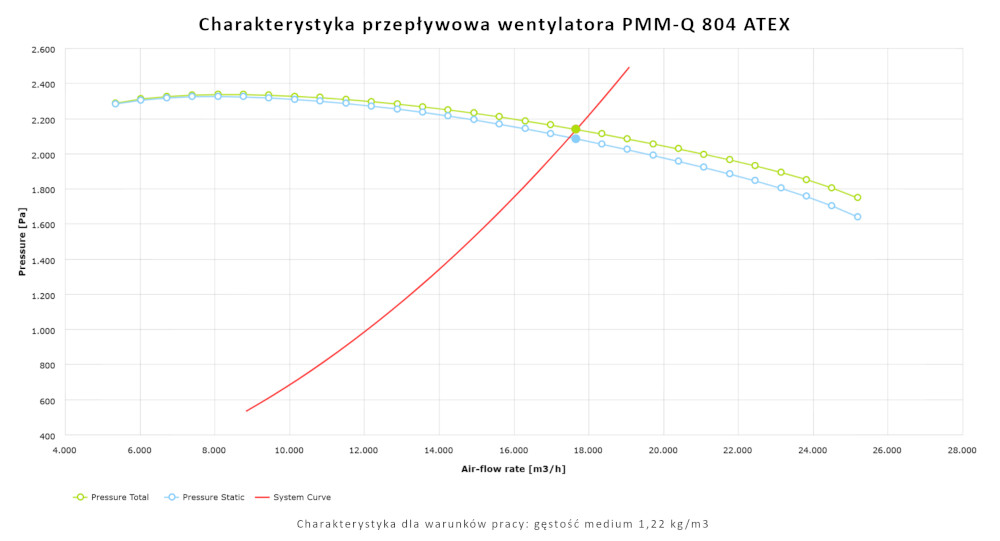

PMM-Q 804 ATEX wentylator chemoodporny przeciwwybuchowy promieniowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
