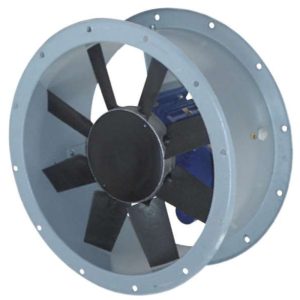

OPIS
Przeciwwybuchowe wentylatory kanałowe serii CC-ATX to urządzenia niskociśnieniowe pozwalające uzyskiwać duże przepływy powietrza w systemach o niskich oporach przepływu. Przeznaczone są pracy z czystym powietrzem w strefie zagrożenia wybuchem 1, 2 oraz 21, 22 wg ATEX (EX). Zaprojektowane oraz wytworzone zgodnie z obowiązującymi warunkami i założeniami Dyrektywy 2014/34/UE. Znajdują zastosowanie w przemyśle, tunelach, w systemach wentylacyjnych oraz napowietrzających. Przystosowane są do przetłaczania czystego powietrza o temperaturze od -20 do +40°C.
KONSTRUKCJA
– obudowa wykonana z blachy stalowej czarnej i zabezpieczona przed czynnikami atmosferycznymi farbą epoksydową
– wirnik osiowy z łopatkami o aerodynamicznym profilu wykonanego z technopolimeru i piastą z odlewu aluminiowego, wirnik wyważony zgodnie z normą ISO 21940-11:2017
– napęd wentylatora bezpośredni (wirnik osadzony na wale silnika), silnik w wersji B3
– przepływ powietrza od silnika do wirnika
– silnik asynchroniczny jednofazowy lub trójfazowy przystosowany do pracy ciągłej S1, stopień ochrony IP55, klasa izolacji F
– silniki zgodne z normami międzynarodowymi IEC 60034, IEC 60072, EMC 2014/30/EU, LVD 2014/35/EU, ATEX 2014/34/EU, silniki oznakowane znakiem CE
DOSTĘPNE WYKONANIA
– wykonanie przeciwwybuchowe ATEX/EX:
– – strefa 1: II2G Ex h IIB T4 Gb
– – strefa 1 wodorowa: II2G Ex IIB + H2 T4 Gb
– – strefa 21: II2D Ex h IIIB T 135°C Db
– – inne wykonania ATEX na zapytanie
– wersja silnikowa z możliwością regulacji prędkości obrotowej
– zakres temperaturowy przetłaczanego medium -40…+60°C
– przepływ powietrza od wirnika do silnika
– zewnętrzna skrzynka zaciskowa
SPECYFIKACJA
– przetłaczane medium: powietrze czyste
– zakres temperaturowy przetłaczanego medium -20…+40°C
– napięcie zasilania 1x230VAC lub 3x400VAC 50Hz (inne na zapytanie)
AKCESORIA
– połączenia elastyczne
– przeciwkołnierze
– wibroizolatory
– siatka zabezpieczająca płaska
– przedłużenie obudowy
– lej wlotowy
– stopy montażowe
– wyrzutnia z siatką zabezpieczającą
– wyłącznik serwisowy zgodny z ATEX
| Zdjęcie | Nazwa | Wykonanie | Wydajność (m3/h) | Ciśnienie (Pa) | Moc (kW) | Prędkość (obr/min) | Napięcie (V) | Wysyłka | Cena | |||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
przeciwwybuchowe ATEX 2G, 2D | 70000 | 540 | 15 | 1460 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||
CC-ATX 1004-A T wentylator kanałowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
przeciwwybuchowe ATEX 2G, 2D | 62000 | 380 | 11 | 1450 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

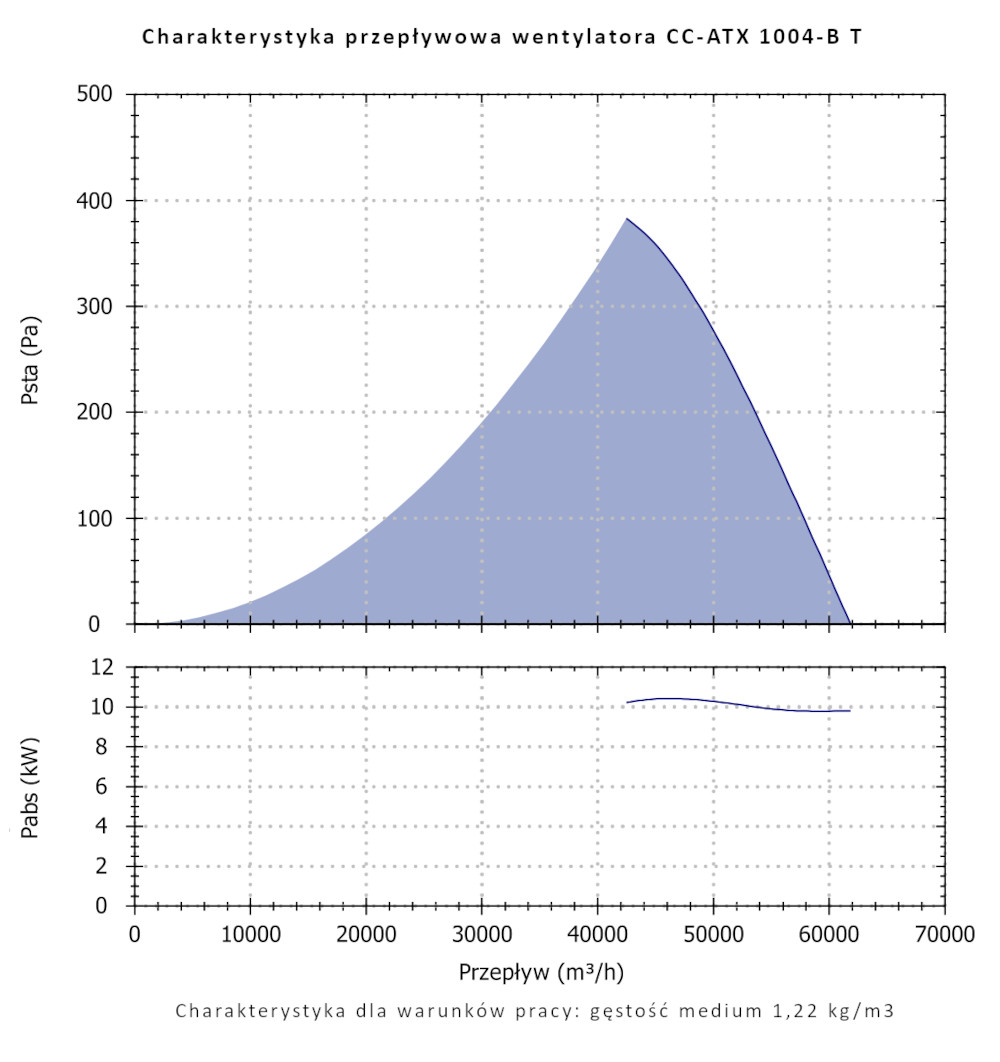

CC-ATX 1004-B T wentylator kanałowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
przeciwwybuchowe ATEX 2G, 2D | 44000 | 580 | 7.5 | 1450 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

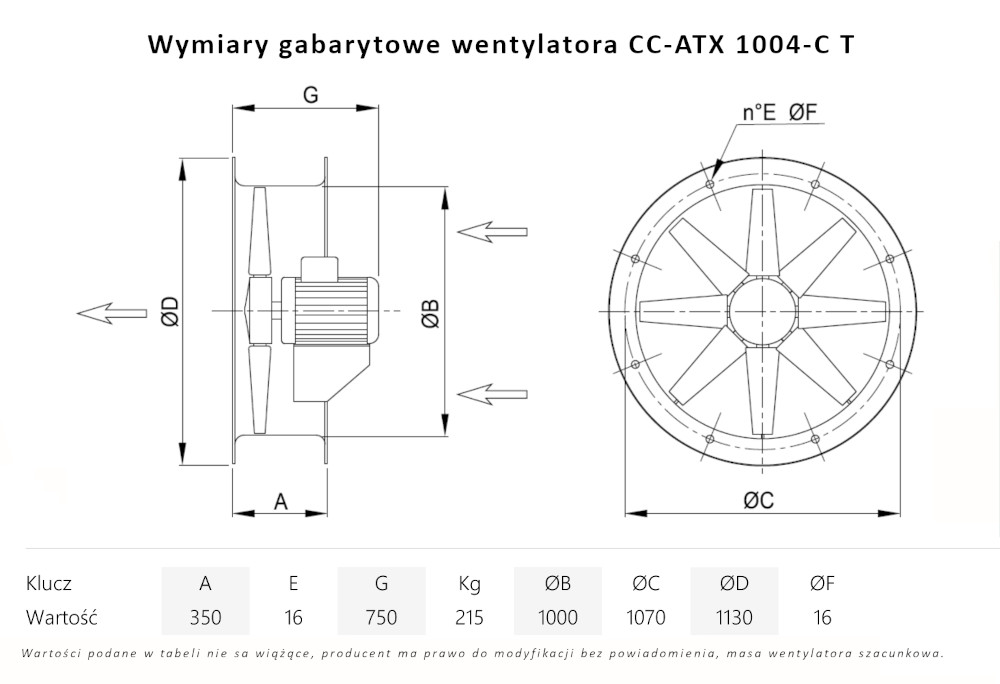

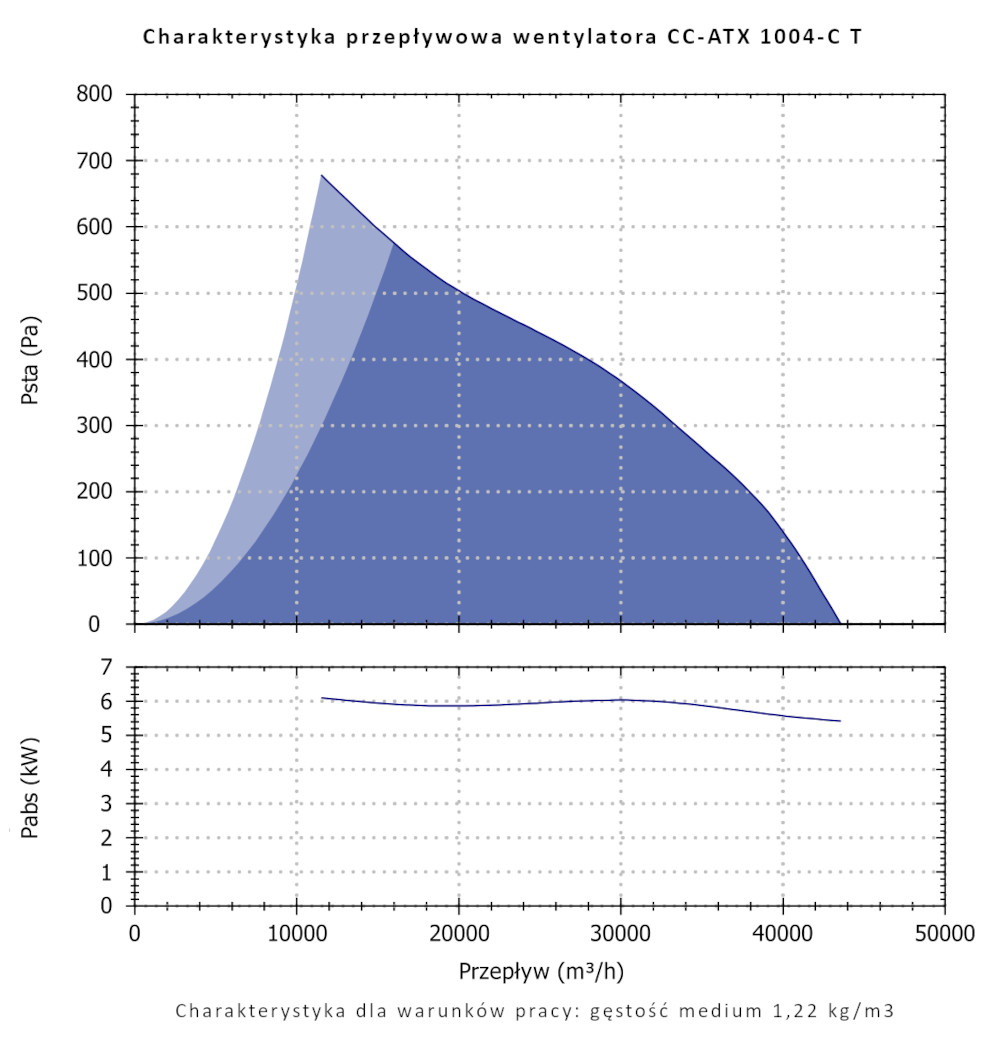

CC-ATX 1004-C T wentylator kanałowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
przeciwwybuchowe ATEX 2G, 2D | 50000 | 180 | 5.5 | 940 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||
CC-ATX 1006-A T wentylator kanałowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
przeciwwybuchowe ATEX 2G, 2D | 35000 | 230 | 4 | 940 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

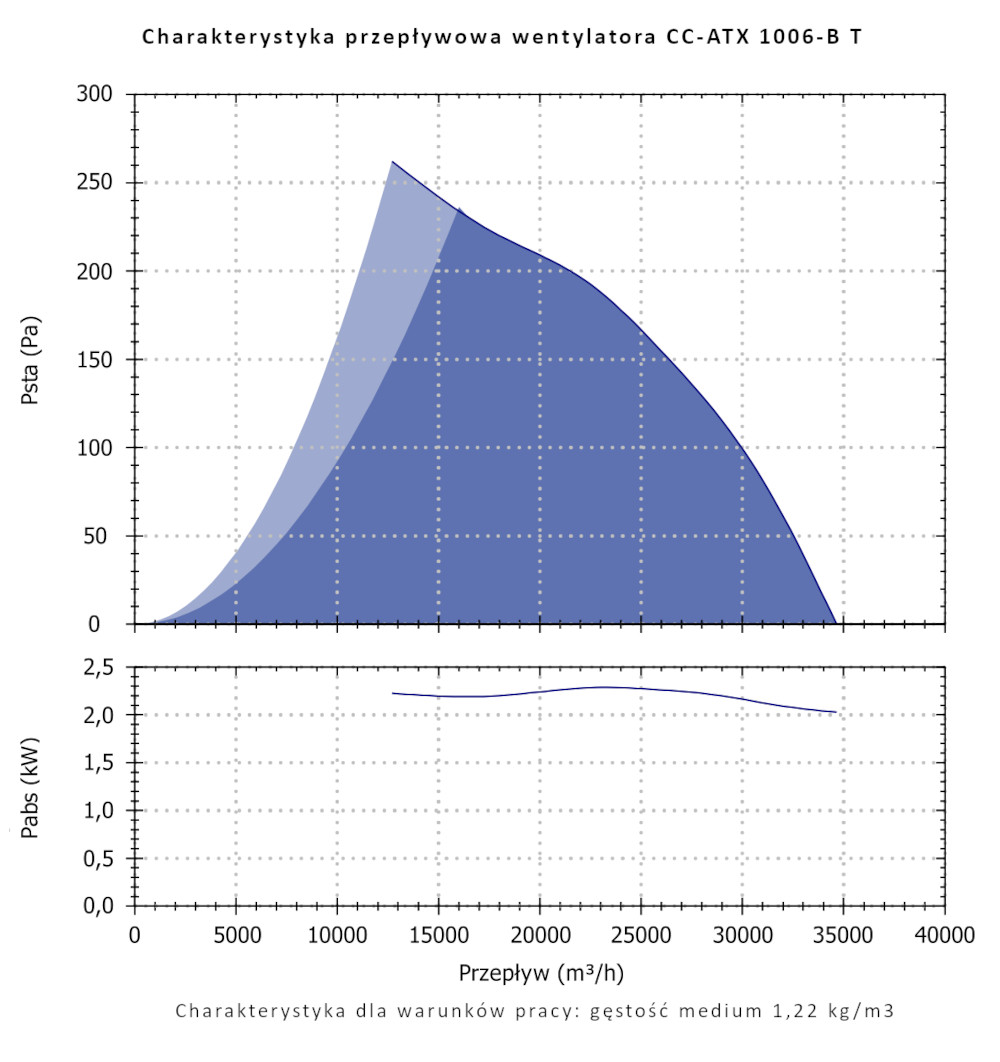

CC-ATX 1006-B T wentylator kanałowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
przeciwwybuchowe ATEX 2G, 2D | 36000 | 240 | 3 | 940 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

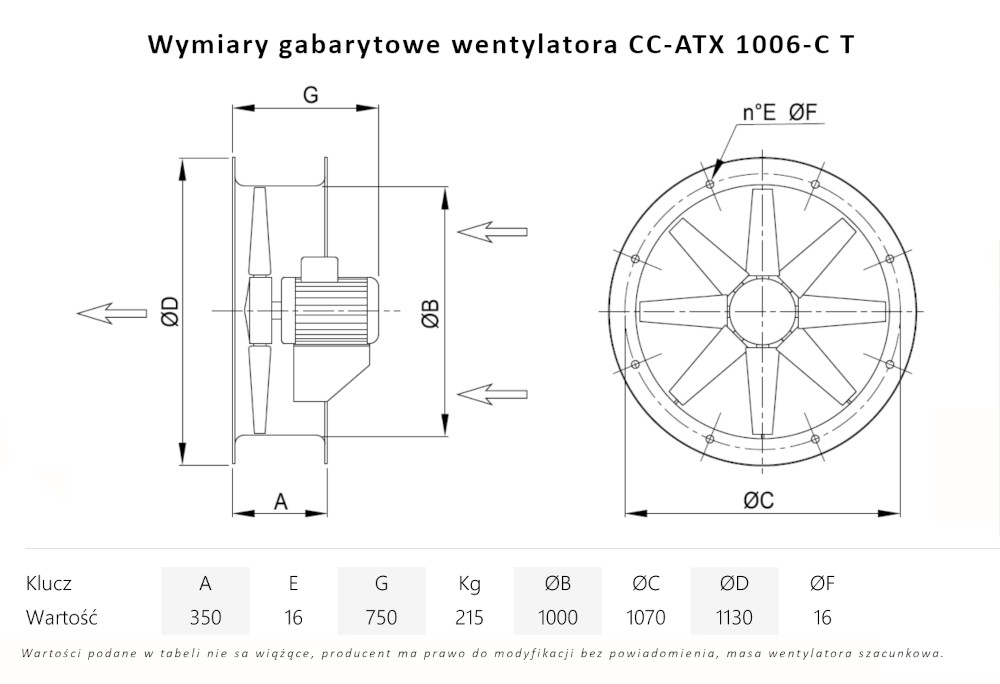

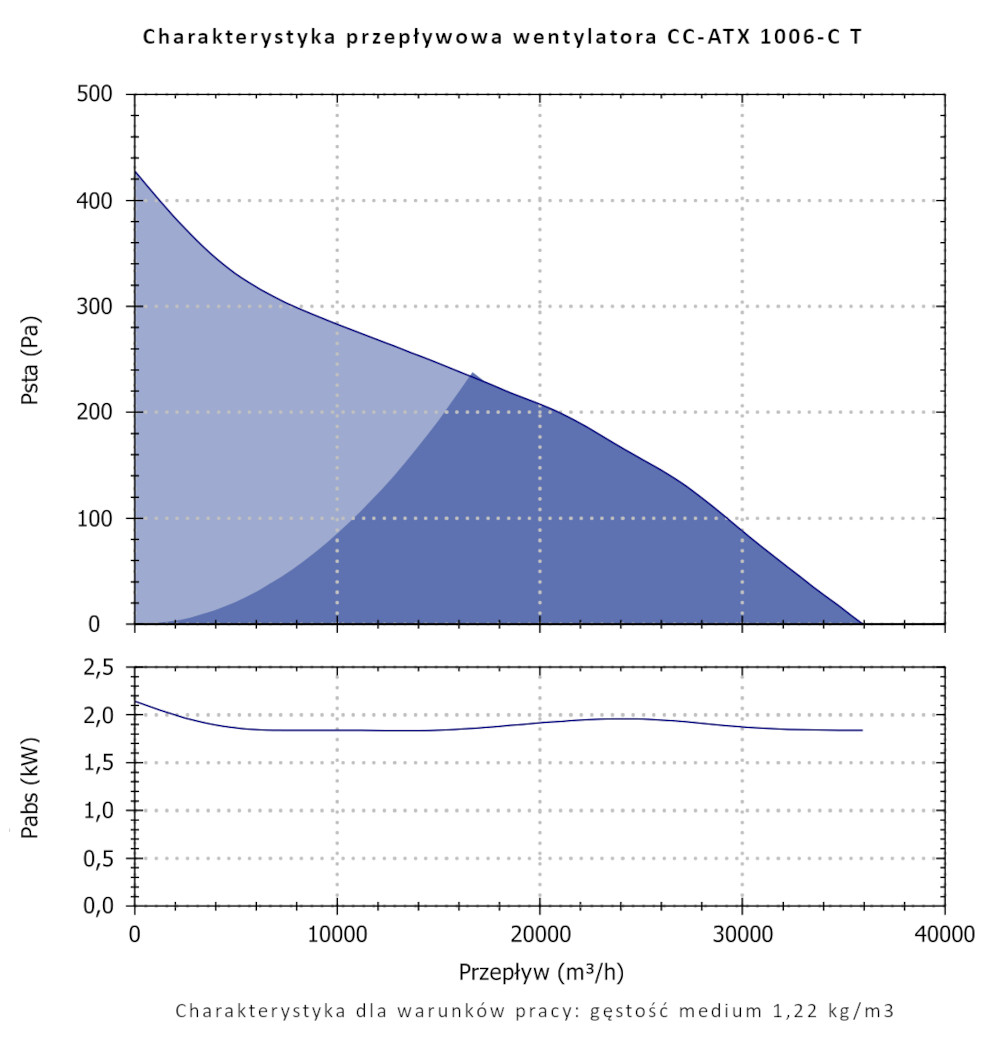

CC-ATX 1006-C T wentylator kanałowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
przeciwwybuchowe ATEX 2G, 2D | 36000 | 130 | 2.2 | 740 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

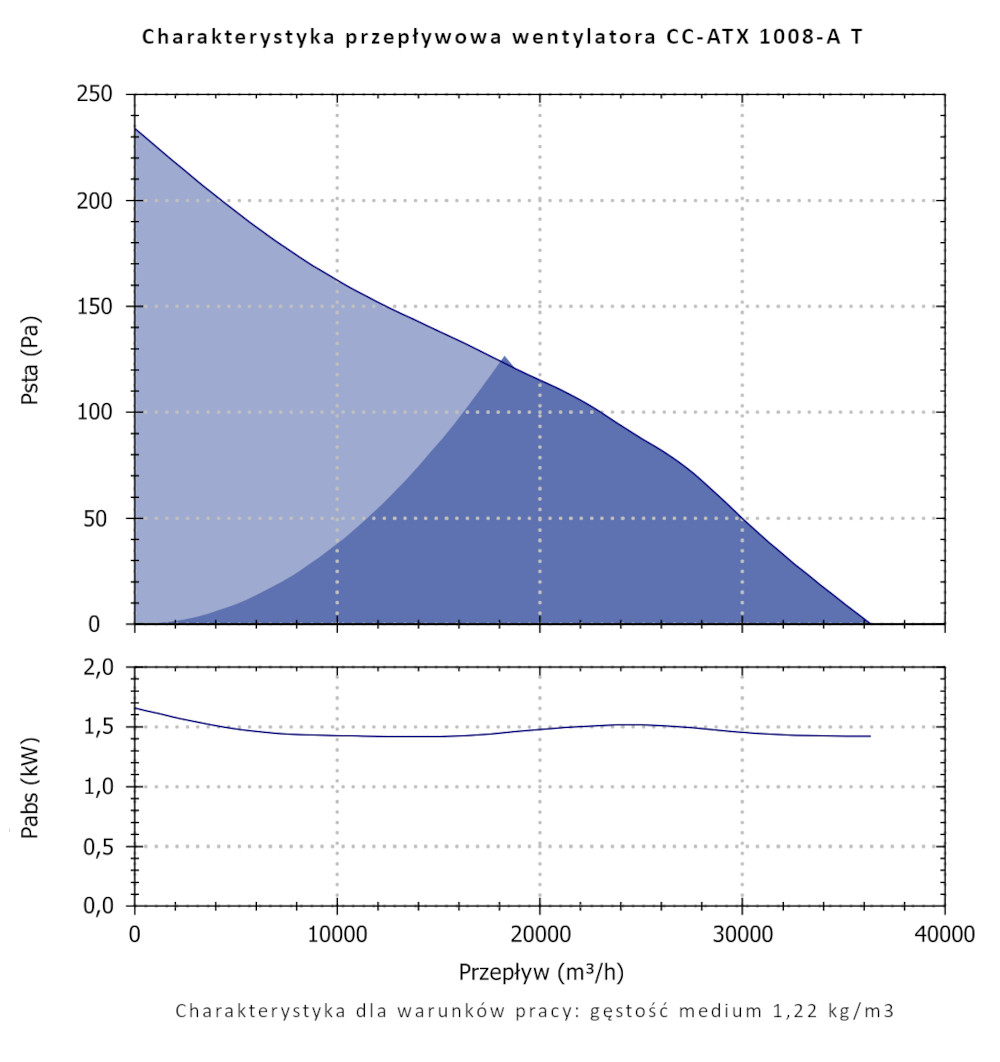

CC-ATX 1008-A T wentylator kanałowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
przeciwwybuchowe ATEX 2G, 2D | 26000 | 130 | 1.5 | 740 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

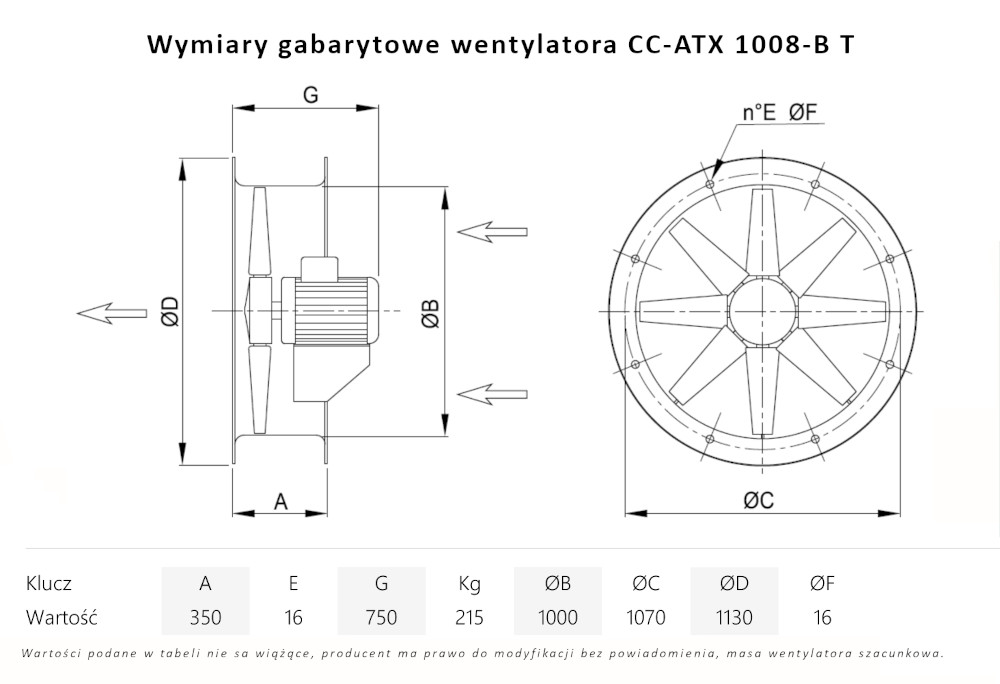

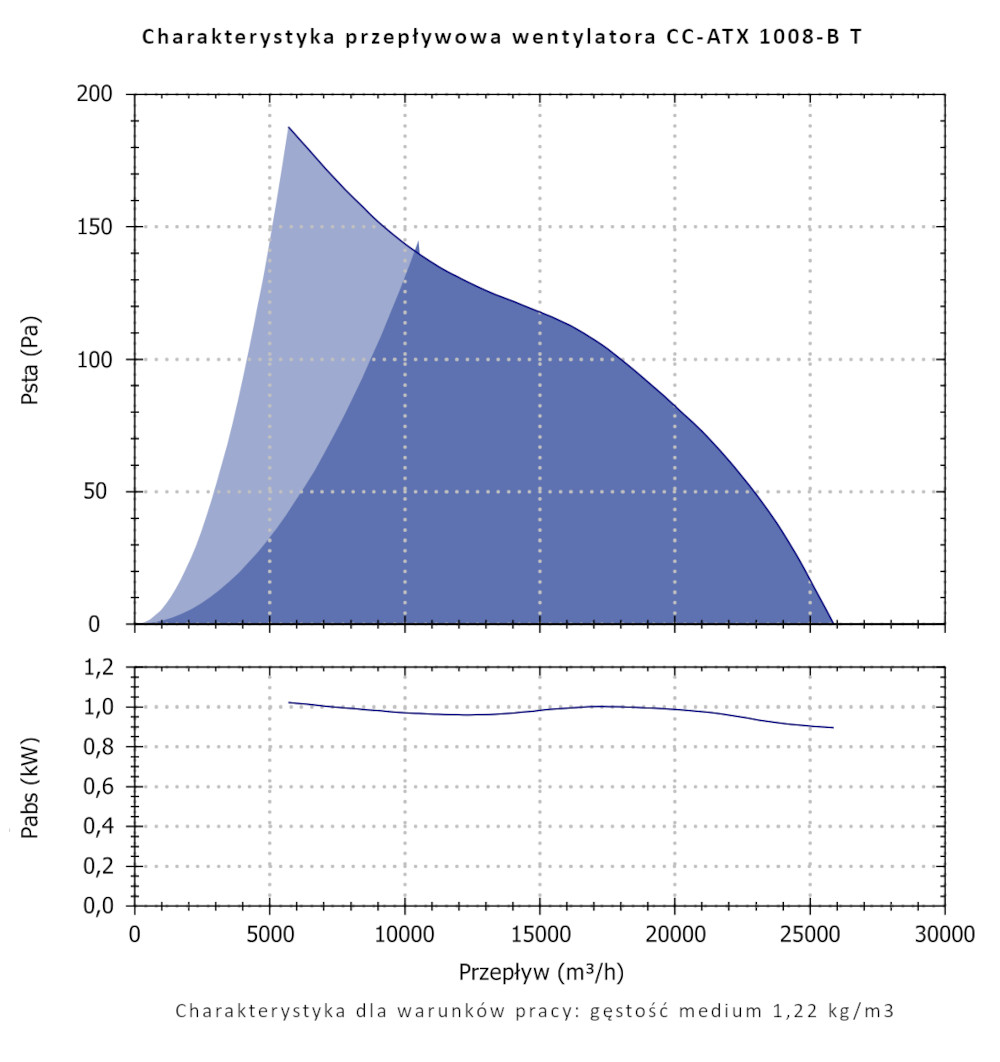

CC-ATX 1008-B T wentylator kanałowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
przeciwwybuchowe ATEX 2G, 2D | 22000 | 130 | 1.1 | 740 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

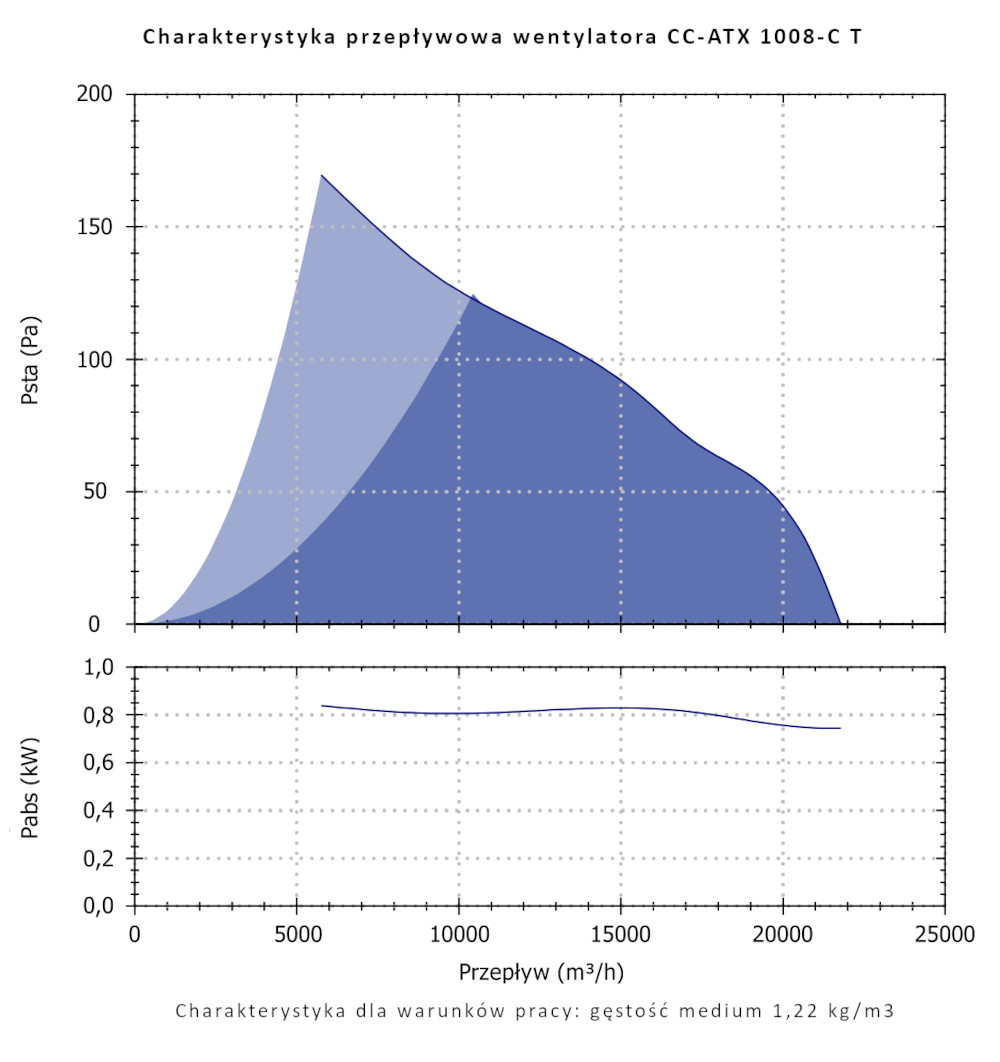

CC-ATX 1008-C T wentylator kanałowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
przeciwwybuchowe ATEX 2G, 2D | 48000 | 280 | 4 | 960 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

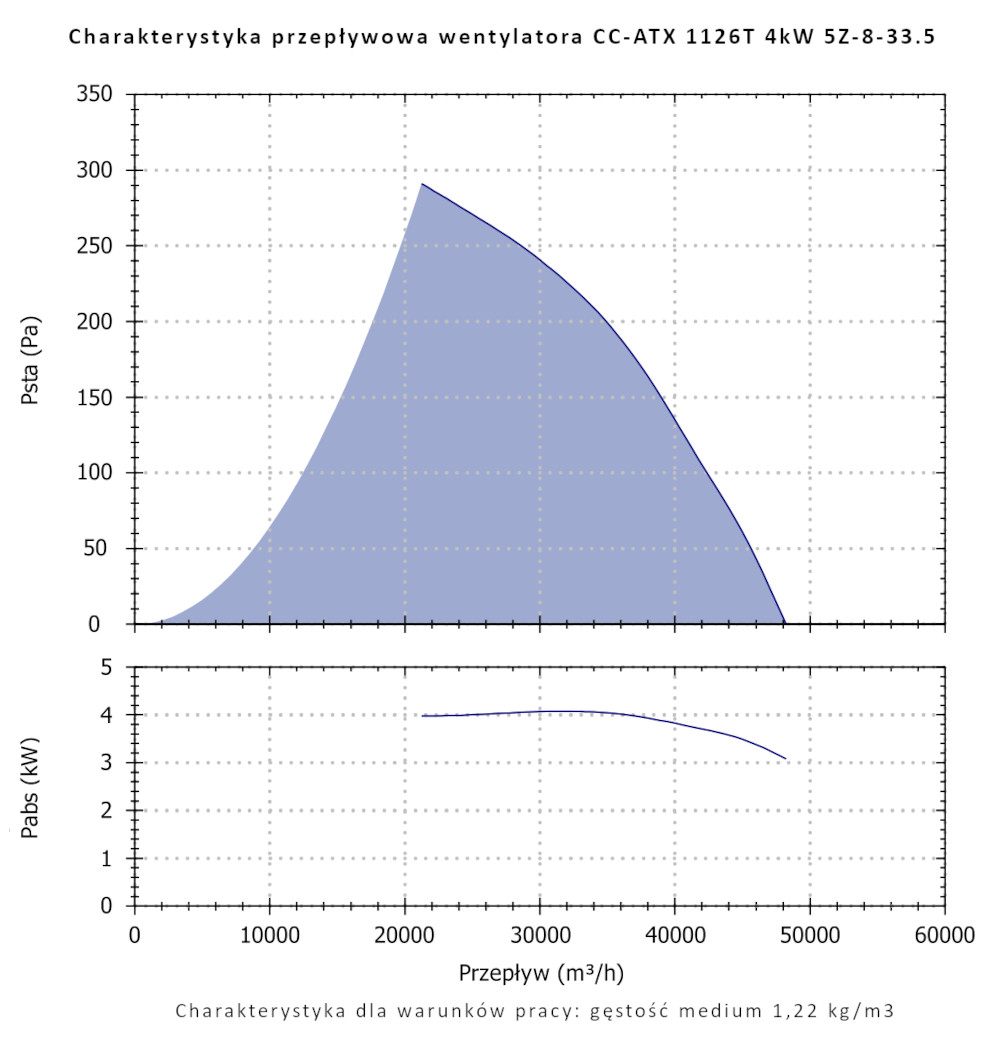

CC-ATX 1126 T 4kW 5Z-8-33.5 wentylator kanałowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
przeciwwybuchowe ATEX 2G, 2D | 57000 | 300 | 5.5 | 960 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||
CC-ATX 1126 T 5kW 5Z-8-38.5 wentylator kanałowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
przeciwwybuchowe ATEX 2G, 2D | 66000 | 280 | 7.5 | 960 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

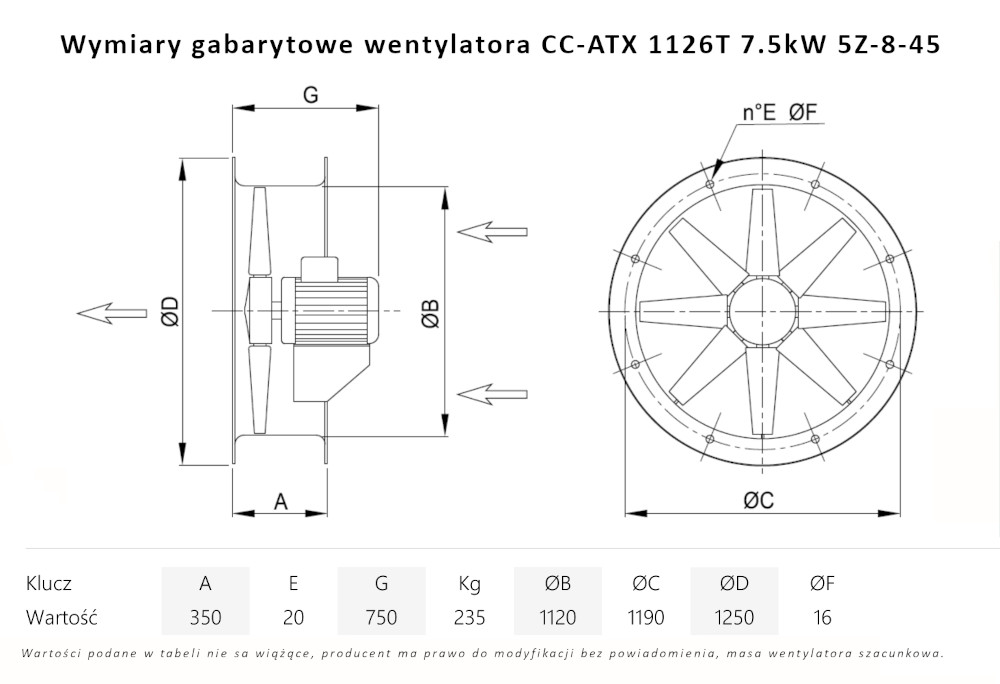

CC-ATX 1126 T 7.5kW 5Z-8-45 wentylator kanałowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
przeciwwybuchowe ATEX 2G, 2D | 40000 | 170 | 2.2 | 720 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

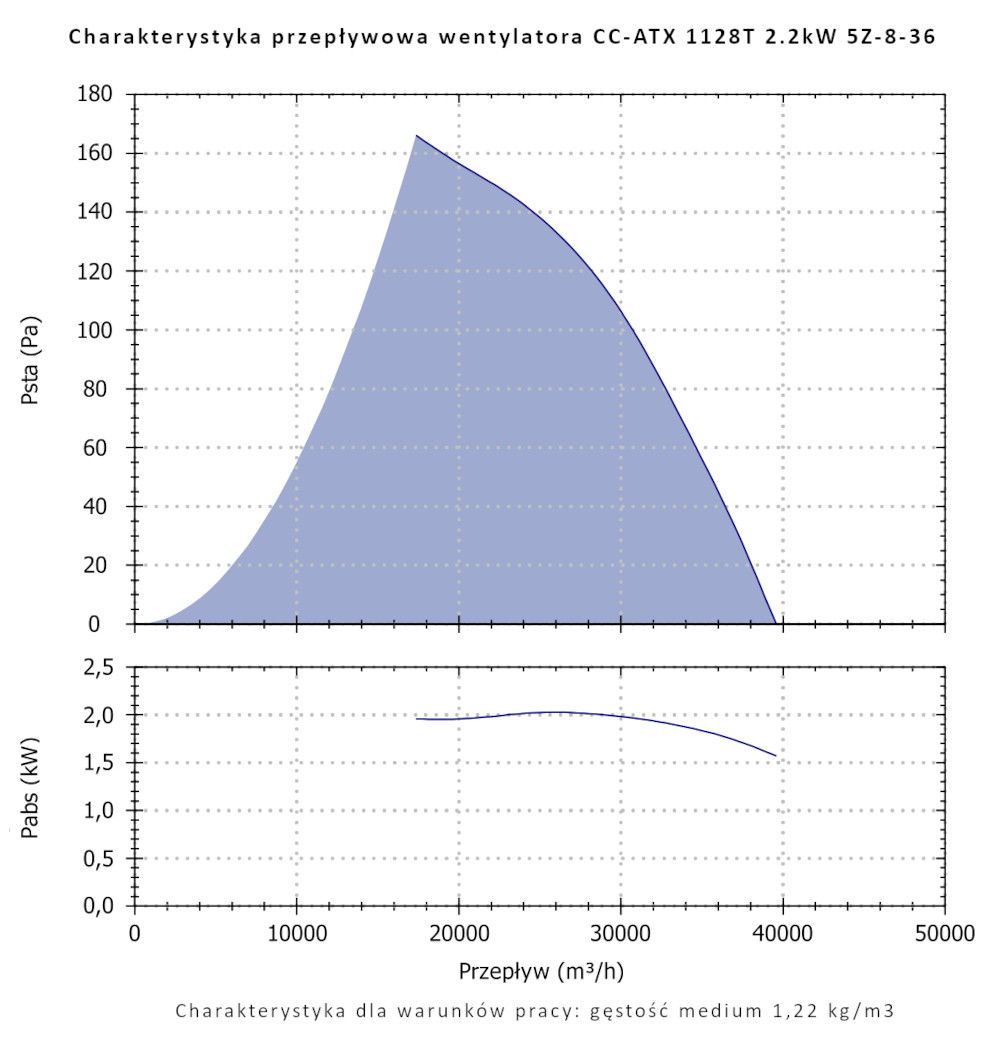

CC-ATX 1128 T 2.2kW 5Z-8-36 wentylator kanałowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
przeciwwybuchowe ATEX 2G, 2D | 46000 | 170 | 3 | 720 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

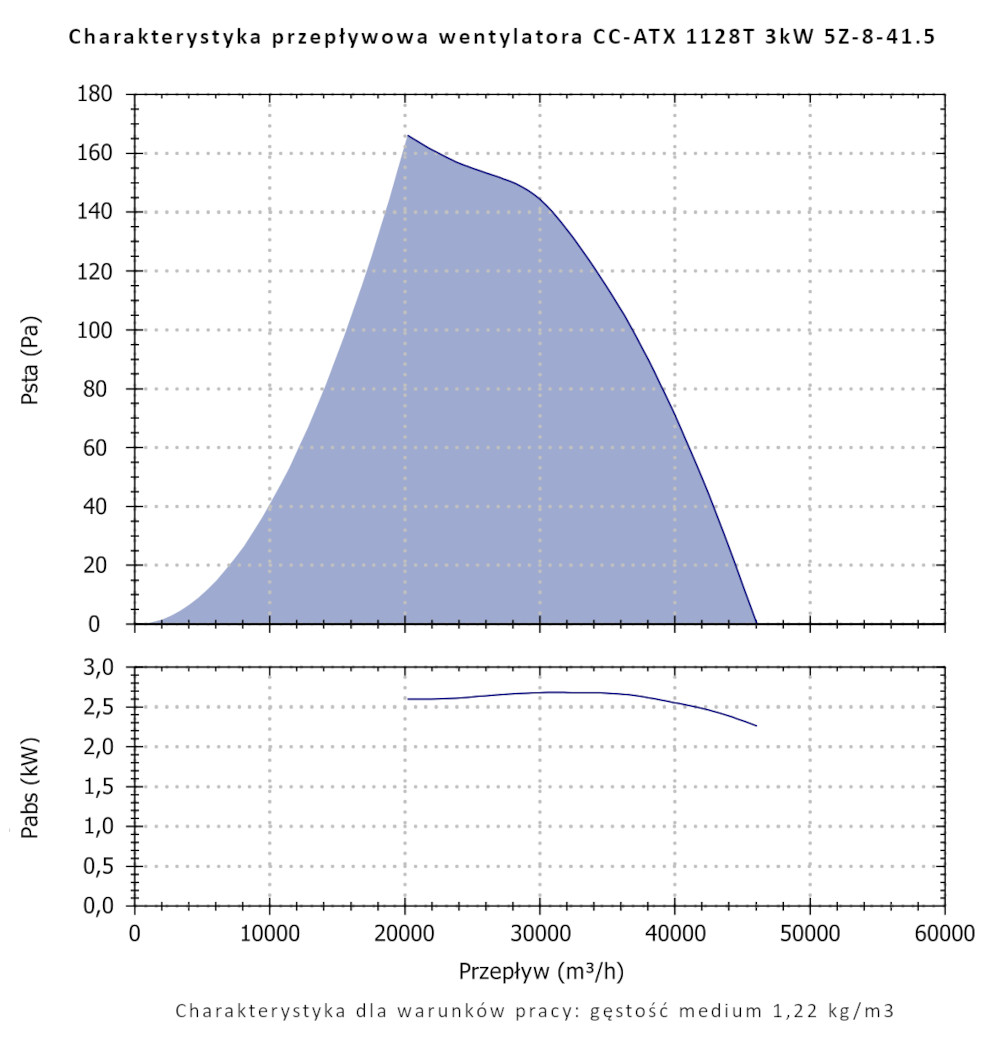

CC-ATX 1128 T 3kW 5Z-8-41.5 wentylator kanałowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
przeciwwybuchowe ATEX 2G, 2D | 79000 | 300 | 11 | 960 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

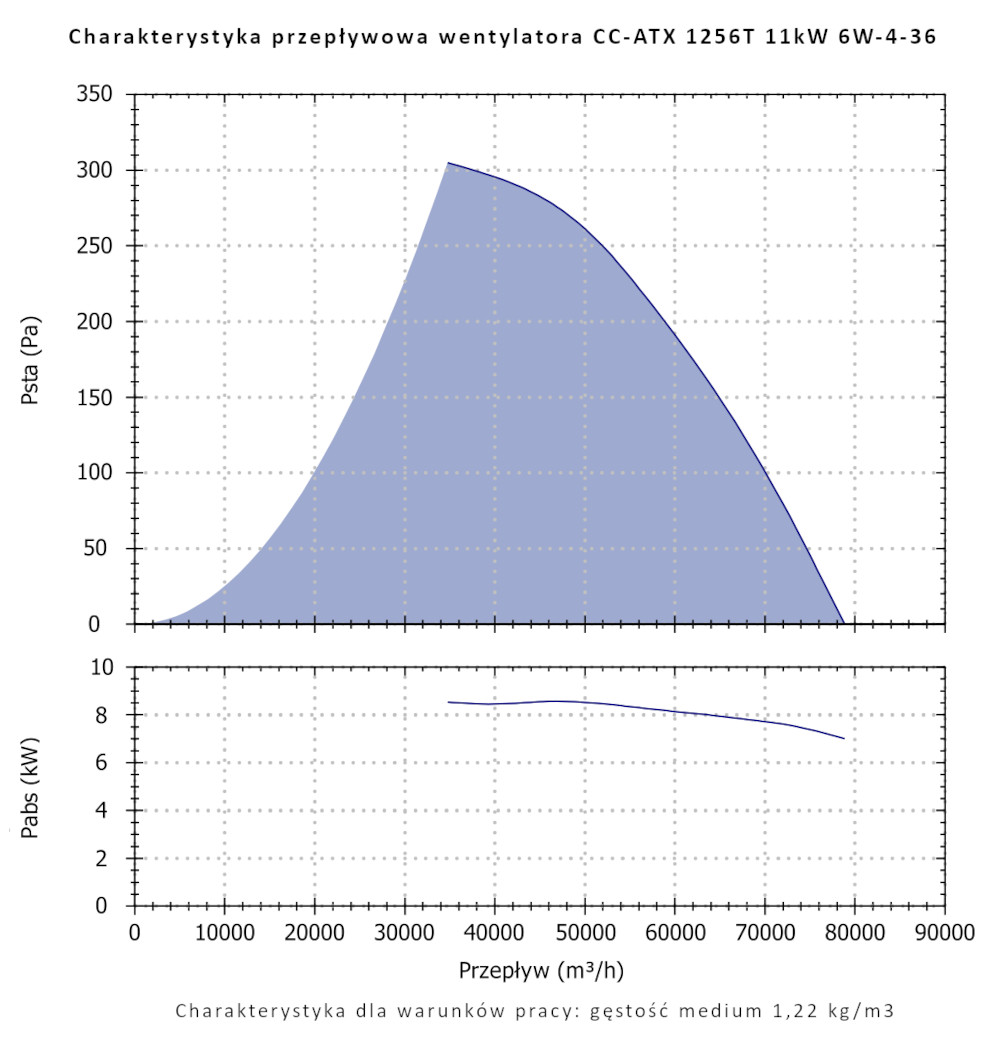

CC-ATX 1256 T 11kW 6W-4-36 wentylator kanałowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
przeciwwybuchowe ATEX 2G, 2D | 65000 | 300 | 5.5 | 960 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||
CC-ATX 1256 T 5.5kW 6W-4-29 wentylator kanałowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
przeciwwybuchowe ATEX 2G, 2D | 73000 | 320 | 7.5 | 960 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||
CC-ATX 1256 T 7.5kW 6W-4-33 wentylator kanałowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
przeciwwybuchowe ATEX 2G, 2D | 45000 | 170 | 2.2 | 720 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

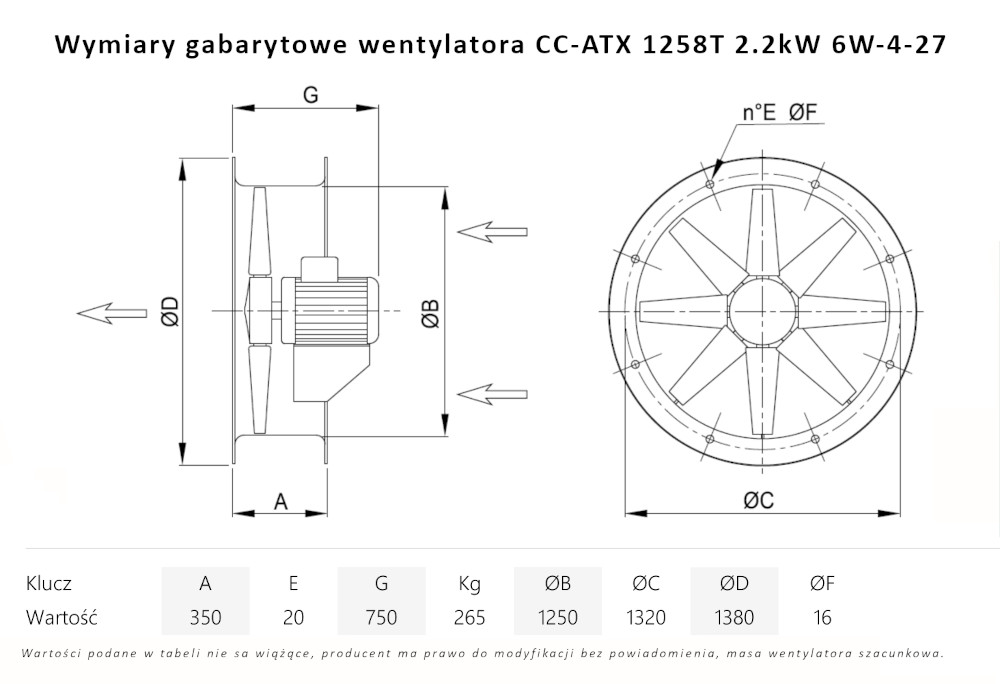

CC-ATX 1258 T 2.2kW 6W-4-27 wentylator kanałowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
przeciwwybuchowe ATEX 2G, 2D | 52000 | 170 | 3 | 720 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||
CC-ATX 1258 T 3kW 6W-4-31 wentylator kanałowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
przeciwwybuchowe ATEX 2G, 2D | 59000 | 170 | 4 | 720 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

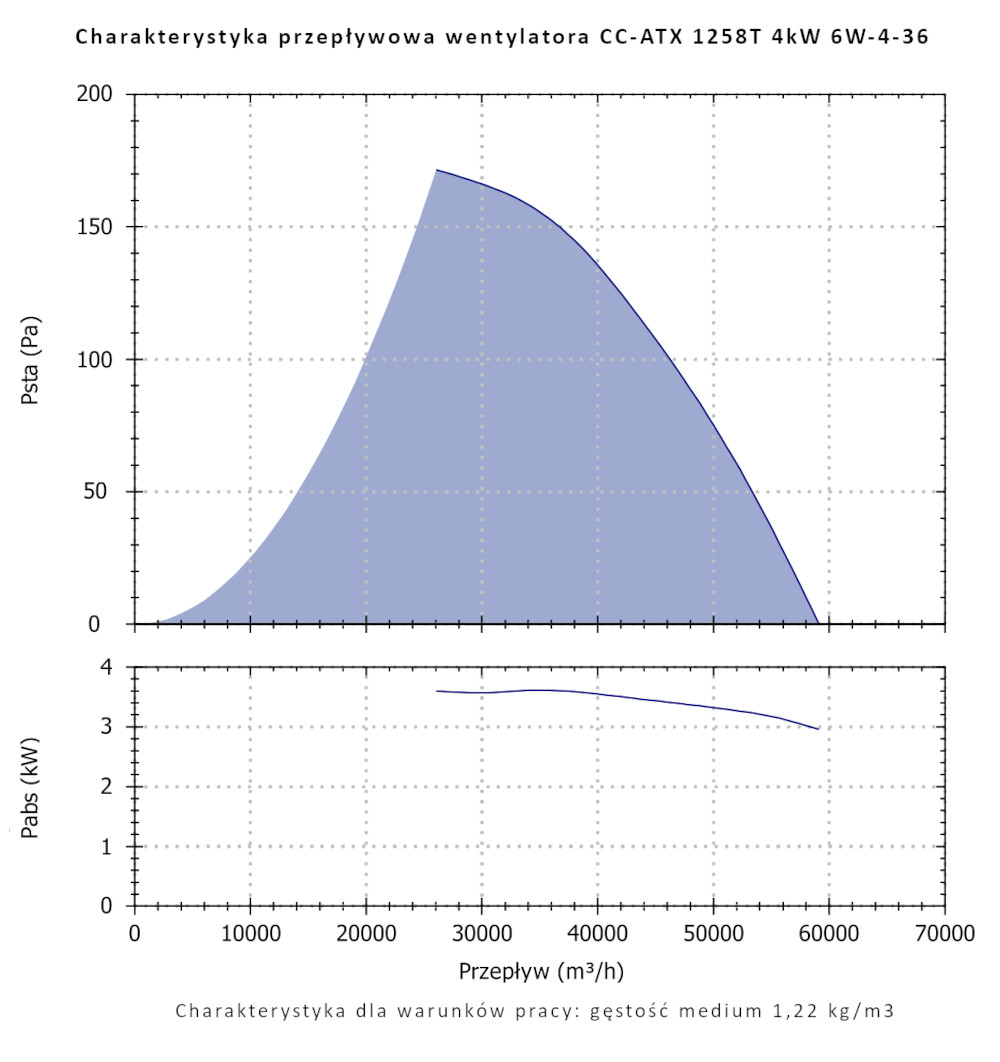

CC-ATX 1258 T 4kW 6W-4-36 wentylator kanałowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
przeciwwybuchowe ATEX 2G, 2D | 92000 | 400 | 11 | 960 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||
CC-ATX 1406 T 11kW 6W-5-28 wentylator kanałowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
przeciwwybuchowe ATEX 2G, 2D | 100500 | 400 | 15 | 960 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||
CC-ATX 1406 T 15kW 6W-5-32 wentylator kanałowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
przeciwwybuchowe ATEX 2G, 2D | 71000 | 240 | 5.5 | 720 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||
CC-ATX 1408 T 5.5kW 6W-5-29 wentylator kanałowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
przeciwwybuchowe ATEX 2G, 2D | 85000 | 230 | 7.5 | 720 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||
CC-ATX 1408 T 7.5kW 6W-5-35 wentylator kanałowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
przeciwwybuchowe ATEX 2G, 2D | 120000 | 500 | 15 | 960 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

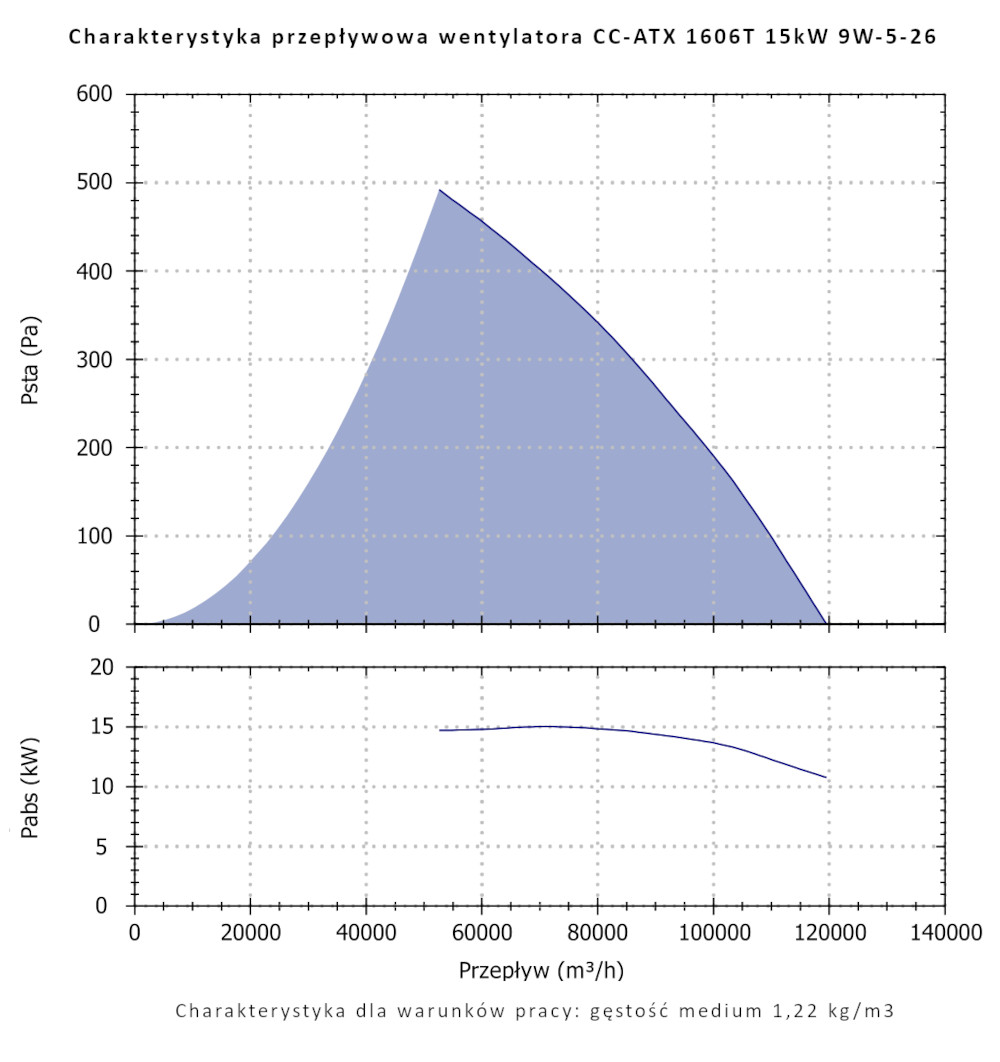

CC-ATX 1606 T 15kW 9W-5-26 wentylator kanałowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
przeciwwybuchowe ATEX 2G, 2D | 142000 | 450 | 22 | 960 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||
CC-ATX 1606 T 22kW 9W-5-31 wentylator kanałowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
przeciwwybuchowe ATEX 2G, 2D | 110500 | 300 | 11 | 720 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

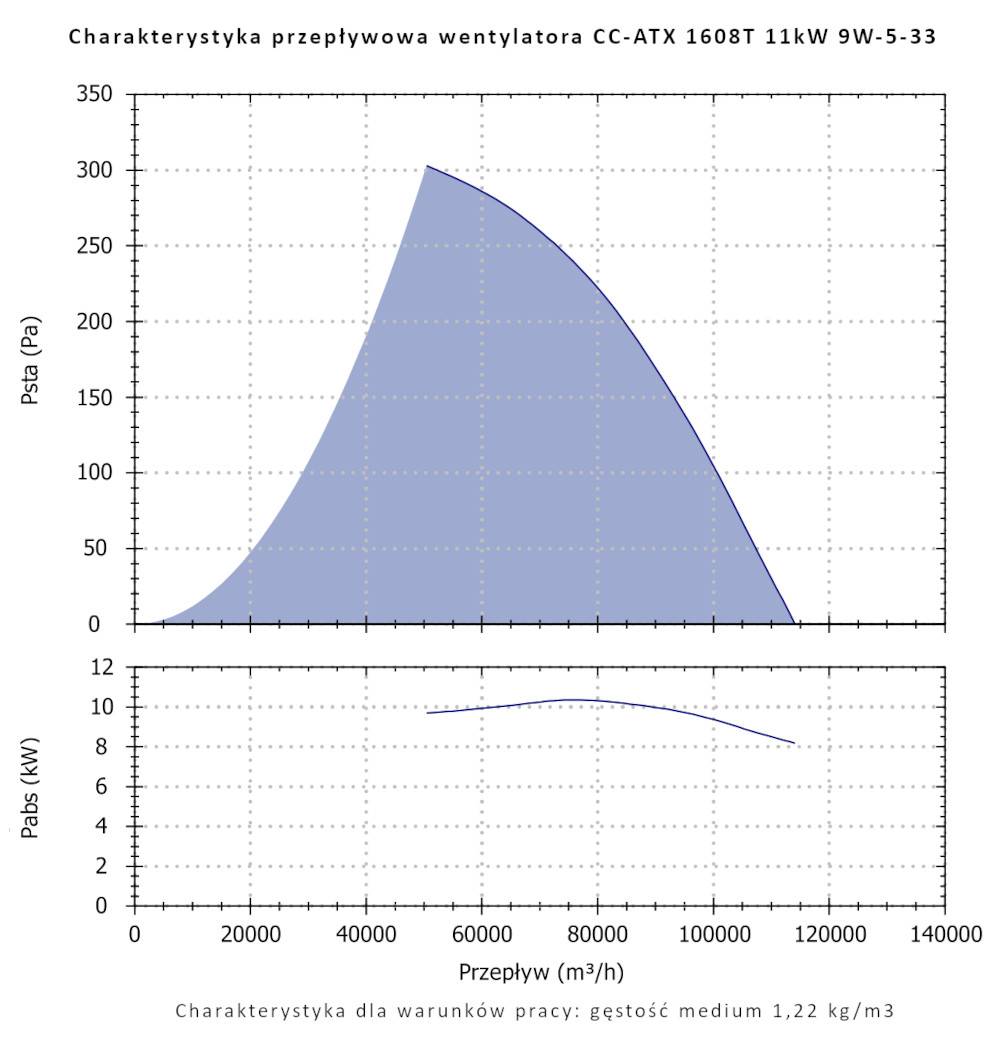

CC-ATX 1608 T 11kW 9W-5-33 wentylator kanałowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
przeciwwybuchowe ATEX 2G, 2D | 94000 | 280 | 7.5 | 720 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

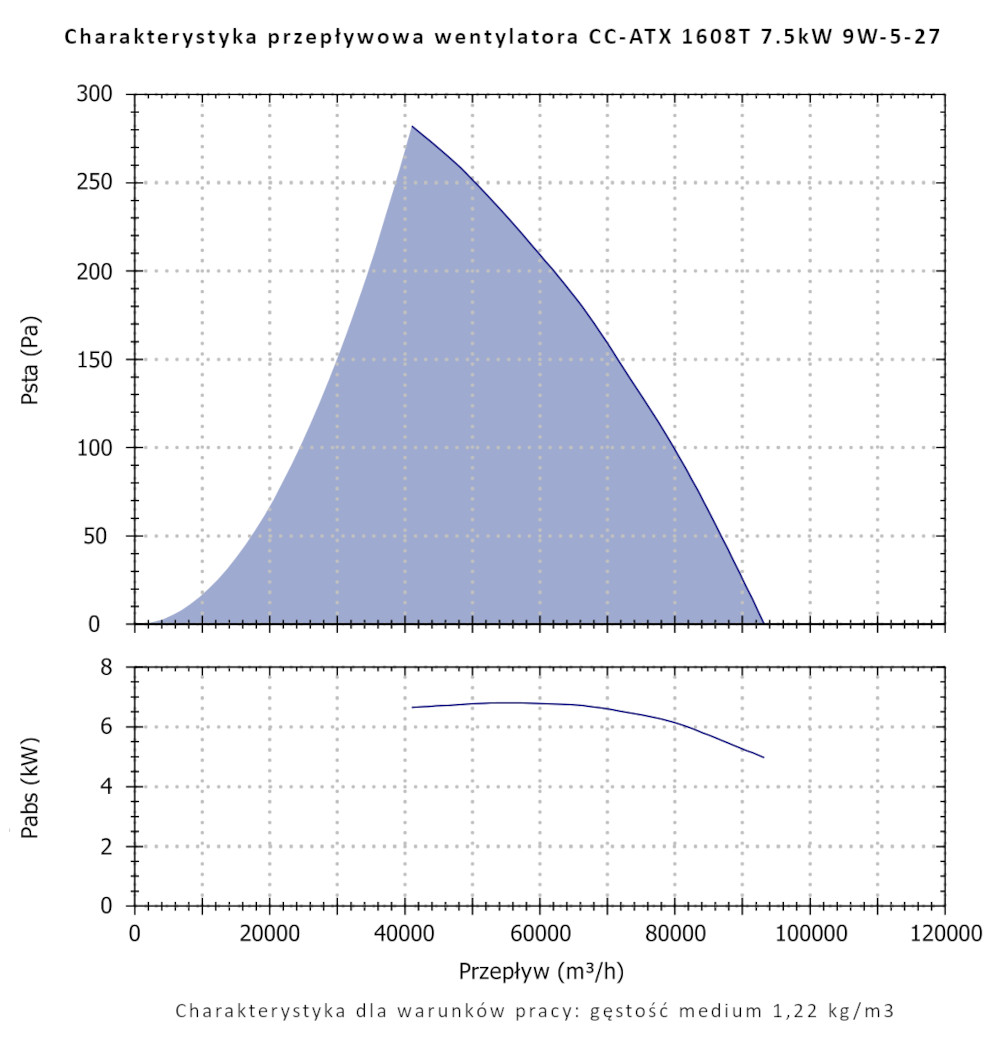

CC-ATX 1608 T 7.5kW 9W-5-27 wentylator kanałowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
przeciwwybuchowe ATEX 2G, 2D | 3300 | 150 | 0.25 | 2800 | 1~230 | zapytaj o termin |
|
||||||||||||||||||||||||||||
CC-ATX 312 M wentylator kanałowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
przeciwwybuchowe ATEX 2G, 2D | 3300 | 150 | 0.25 | 2800 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

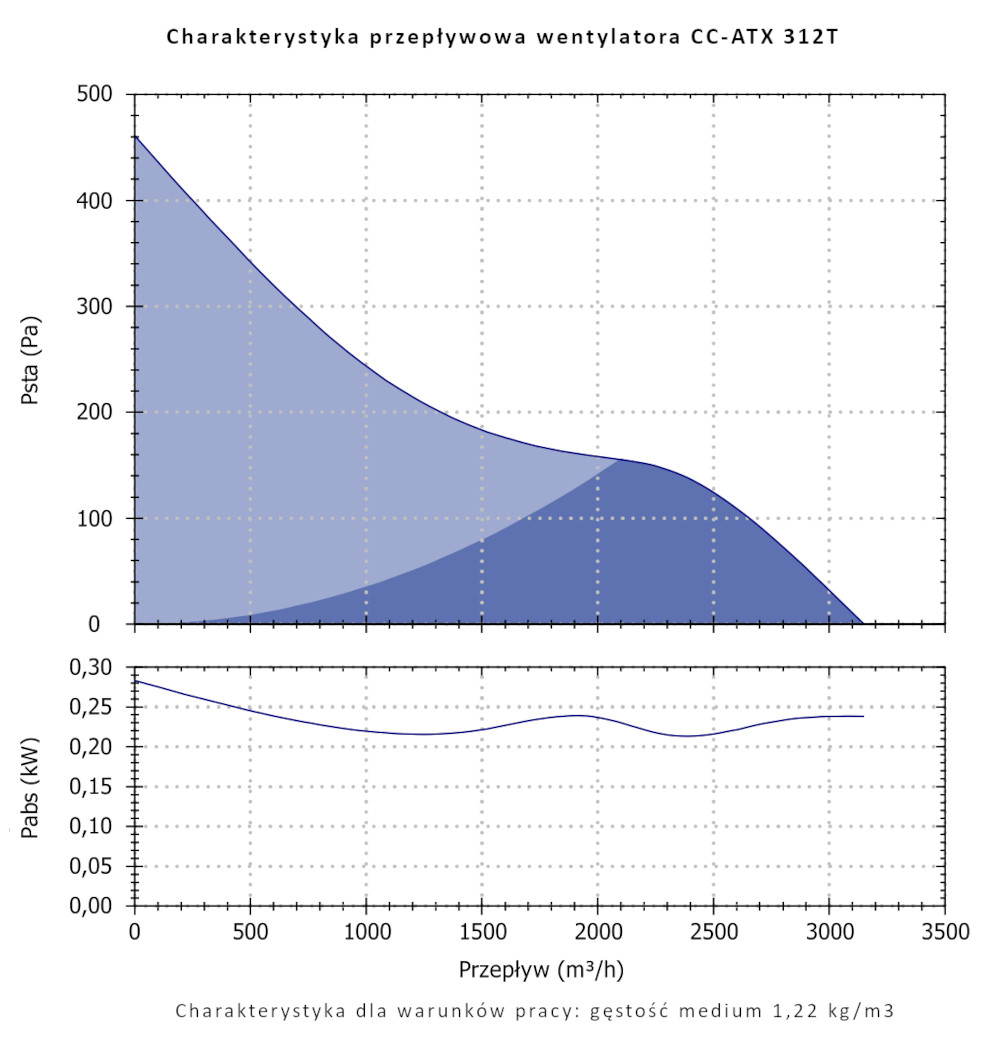

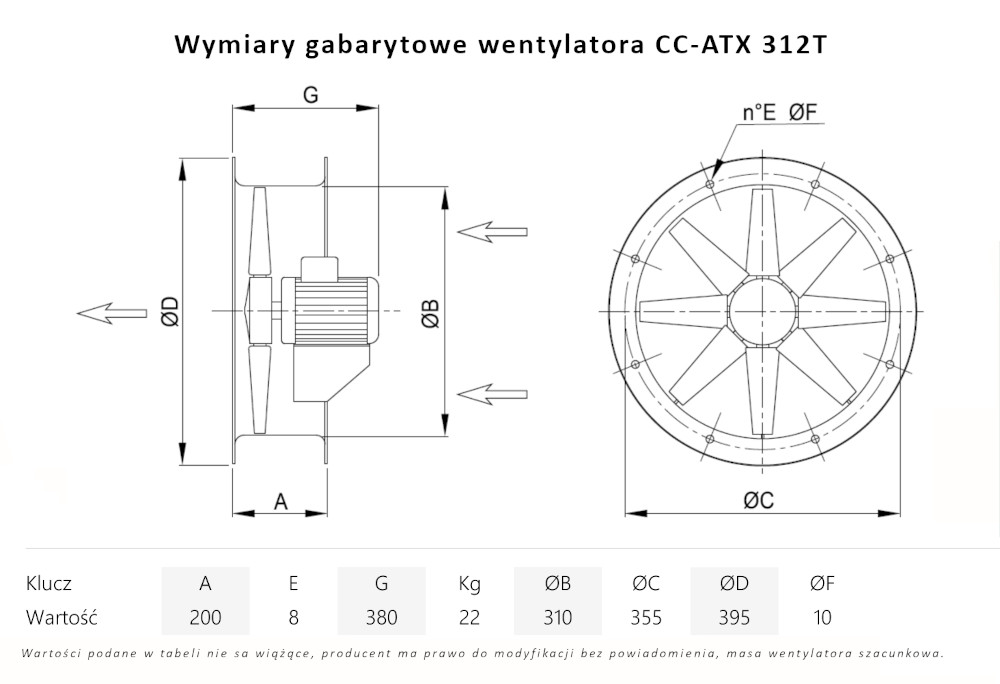

CC-ATX 312T wentylator kanałowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
przeciwwybuchowe ATEX 2G, 2D | 2250 | 40 | 0.12 | 1360 | 1~230 | zapytaj o termin |
|
||||||||||||||||||||||||||||

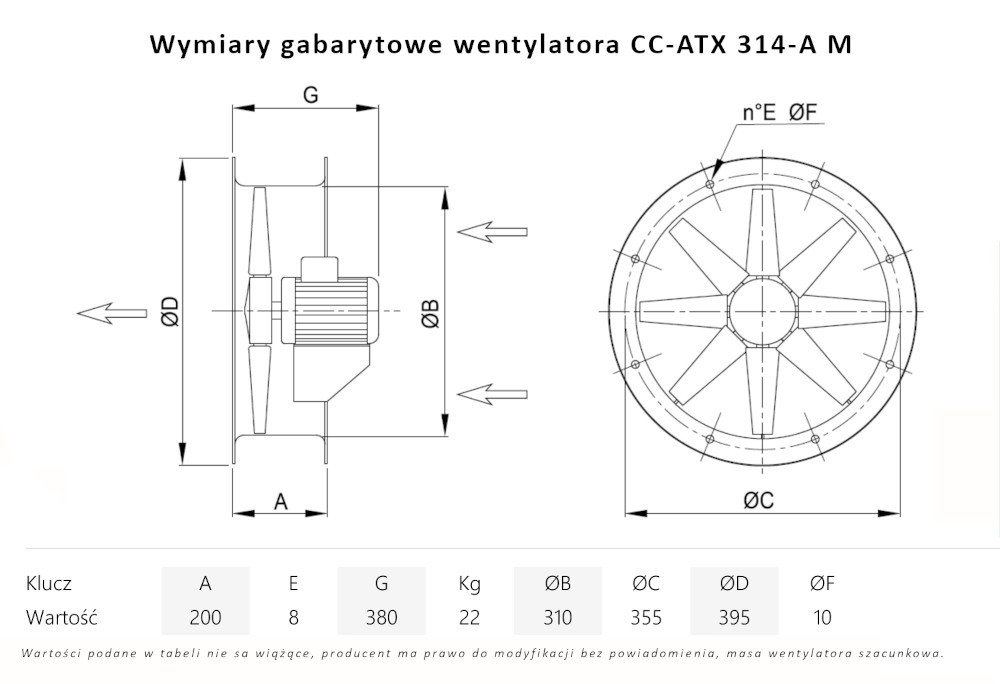

CC-ATX 314-A M wentylator kanałowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
przeciwwybuchowe ATEX 2G, 2D | 2000 | 40 | 0.12 | 1360 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

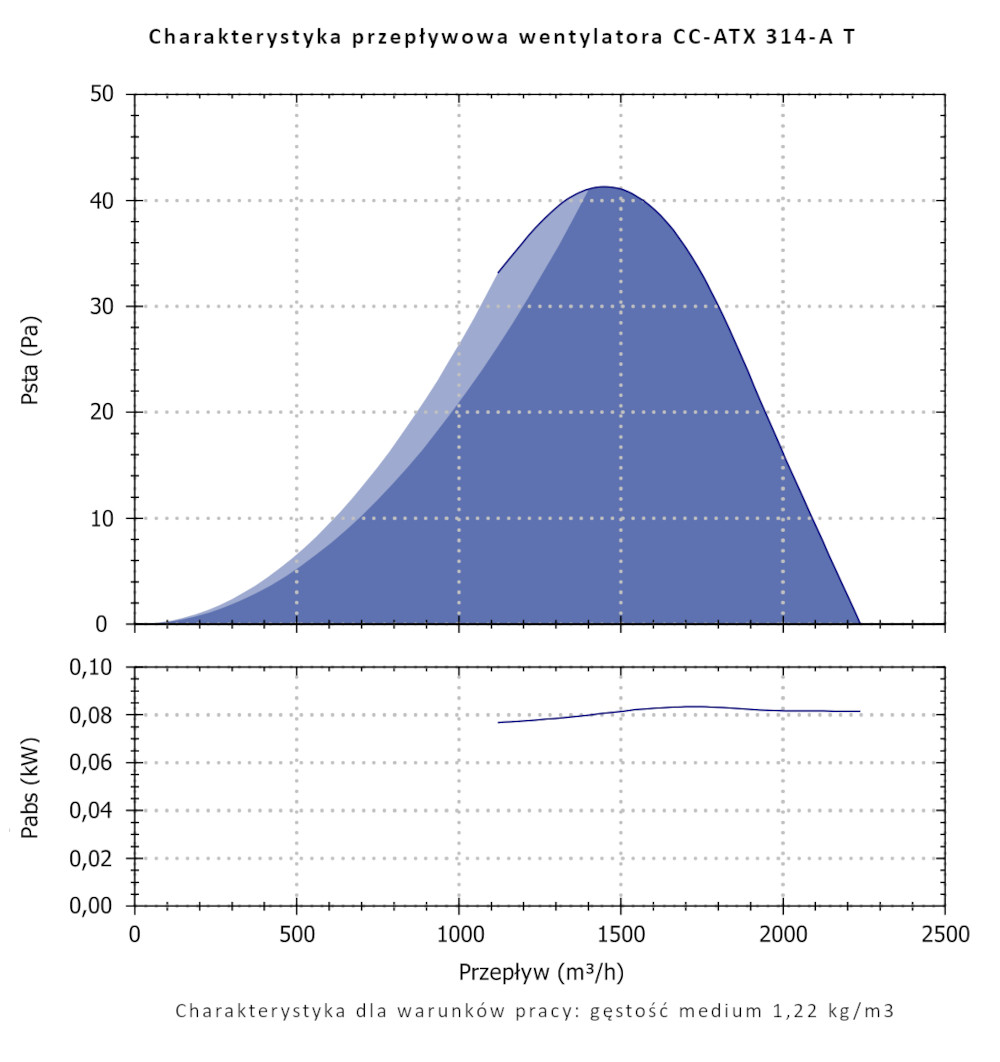

CC-ATX 314-A T wentylator kanałowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
przeciwwybuchowe ATEX 2G, 2D | 2000 | 40 | 0.12 | 1360 | 1~230 | zapytaj o termin |
|
||||||||||||||||||||||||||||
CC-ATX 314-B M wentylator kanałowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
przeciwwybuchowe ATEX 2G, 2D | 1750 | 70 | 0.12 | 1360 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

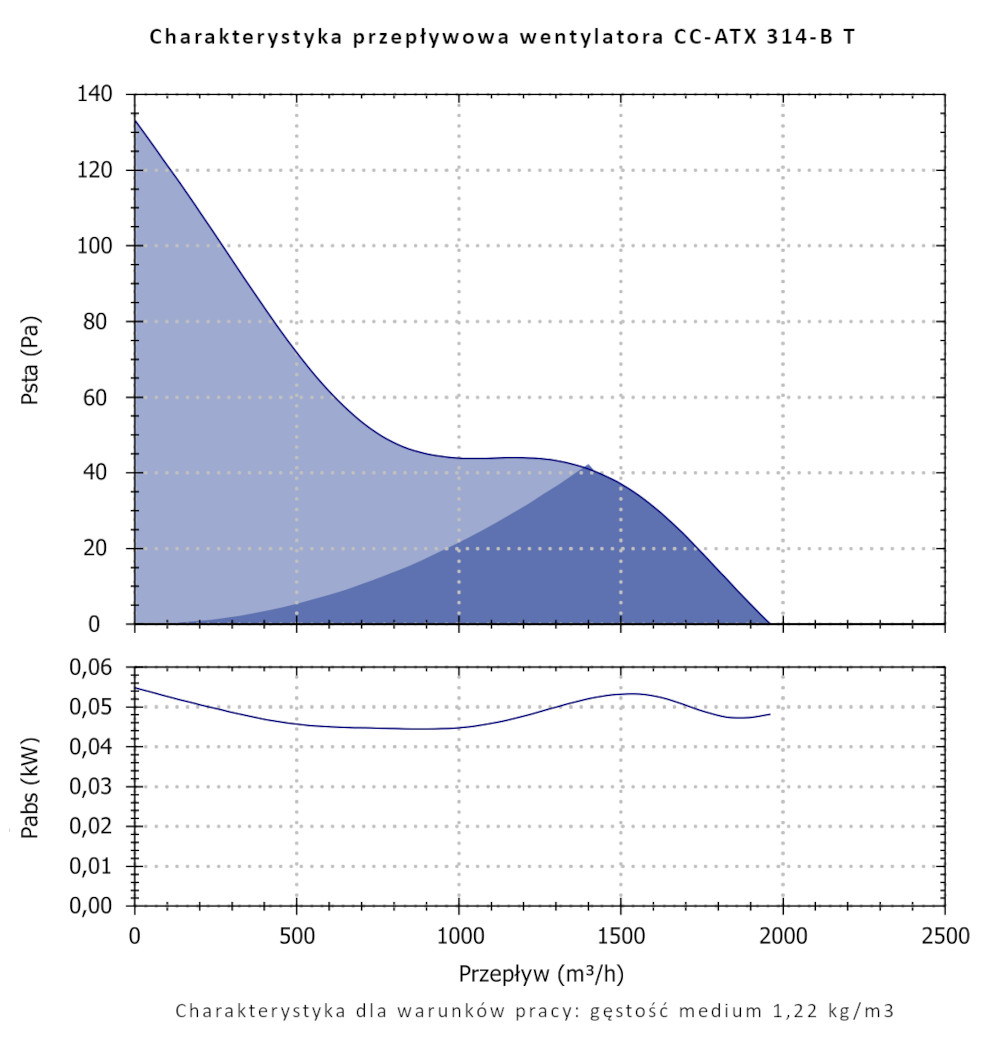

CC-ATX 314-B T wentylator kanałowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
przeciwwybuchowe ATEX 2G, 2D | 4400 | 350 | 0.55 | 2800 | 1~230 | zapytaj o termin |
|
||||||||||||||||||||||||||||

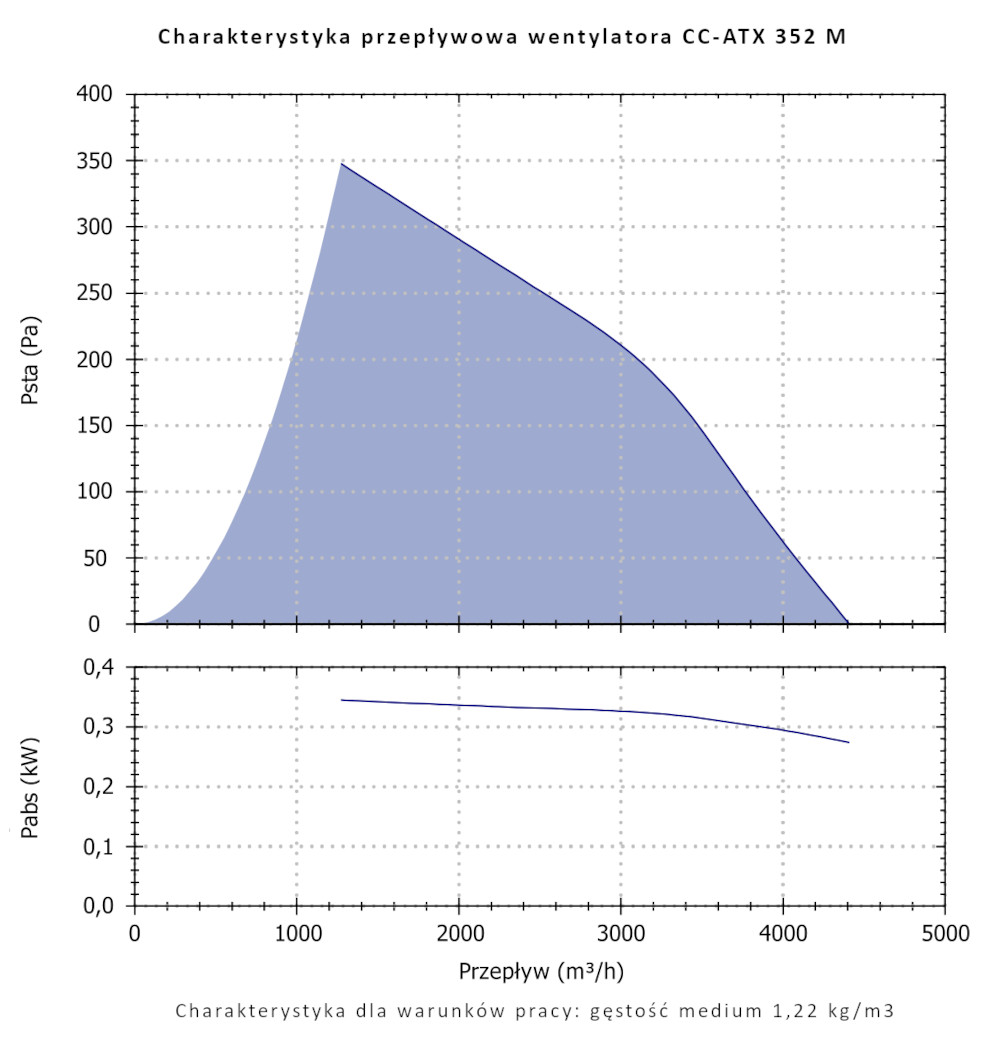

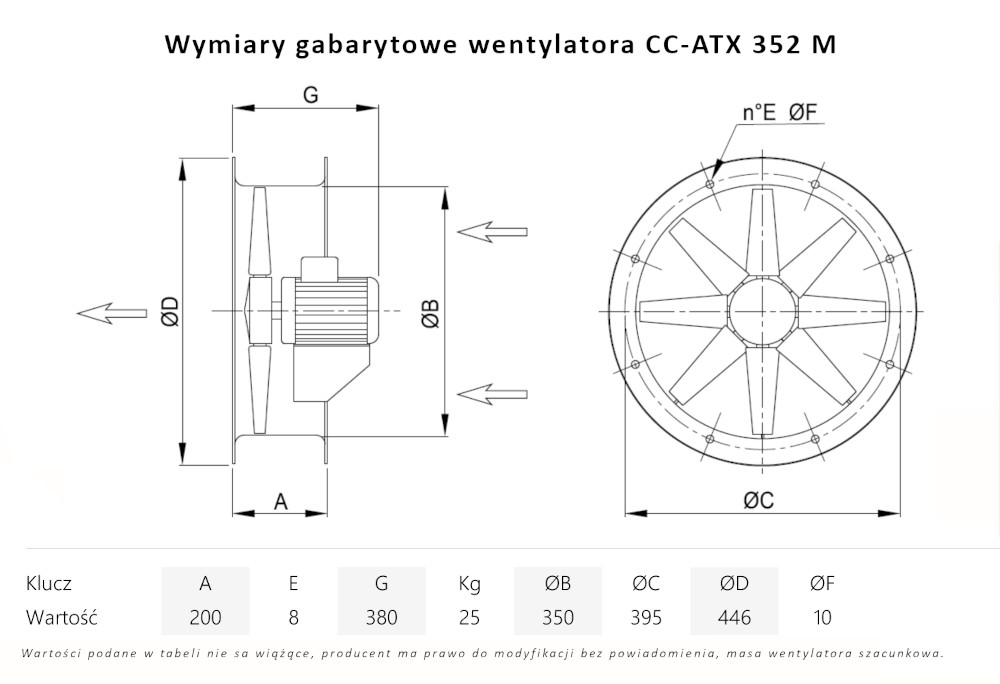

CC-ATX 352 M wentylator kanałowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
przeciwwybuchowe ATEX 2G, 2D | 4400 | 350 | 0.55 | 2800 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

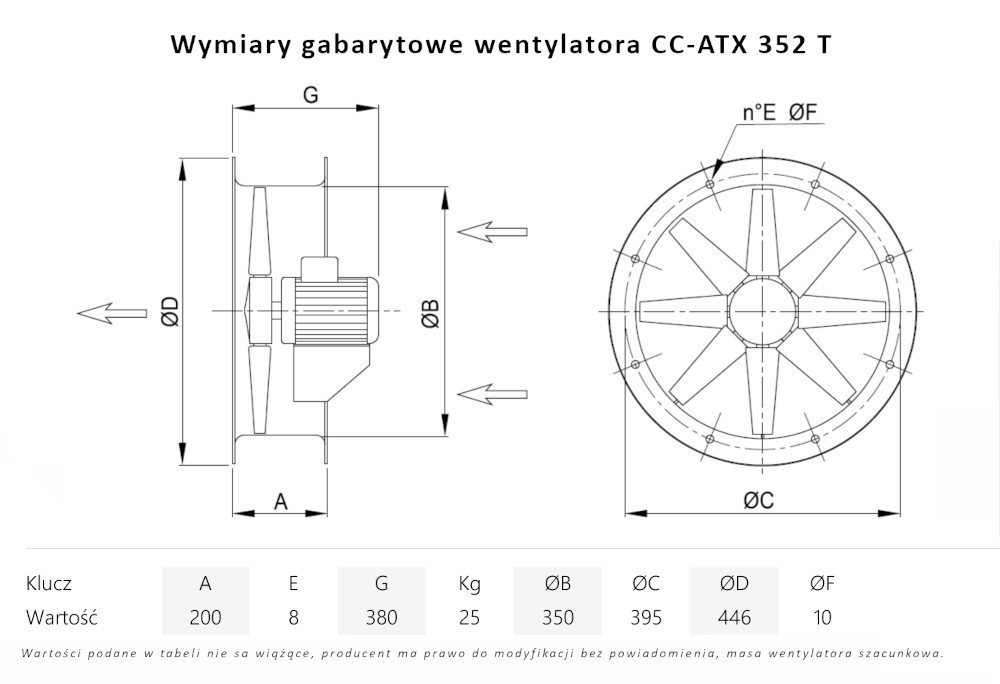

CC-ATX 352 T wentylator kanałowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
przeciwwybuchowe ATEX 2G, 2D | 3400 | 40 | 0.12 | 1360 | 1~230 | zapytaj o termin |
|
||||||||||||||||||||||||||||

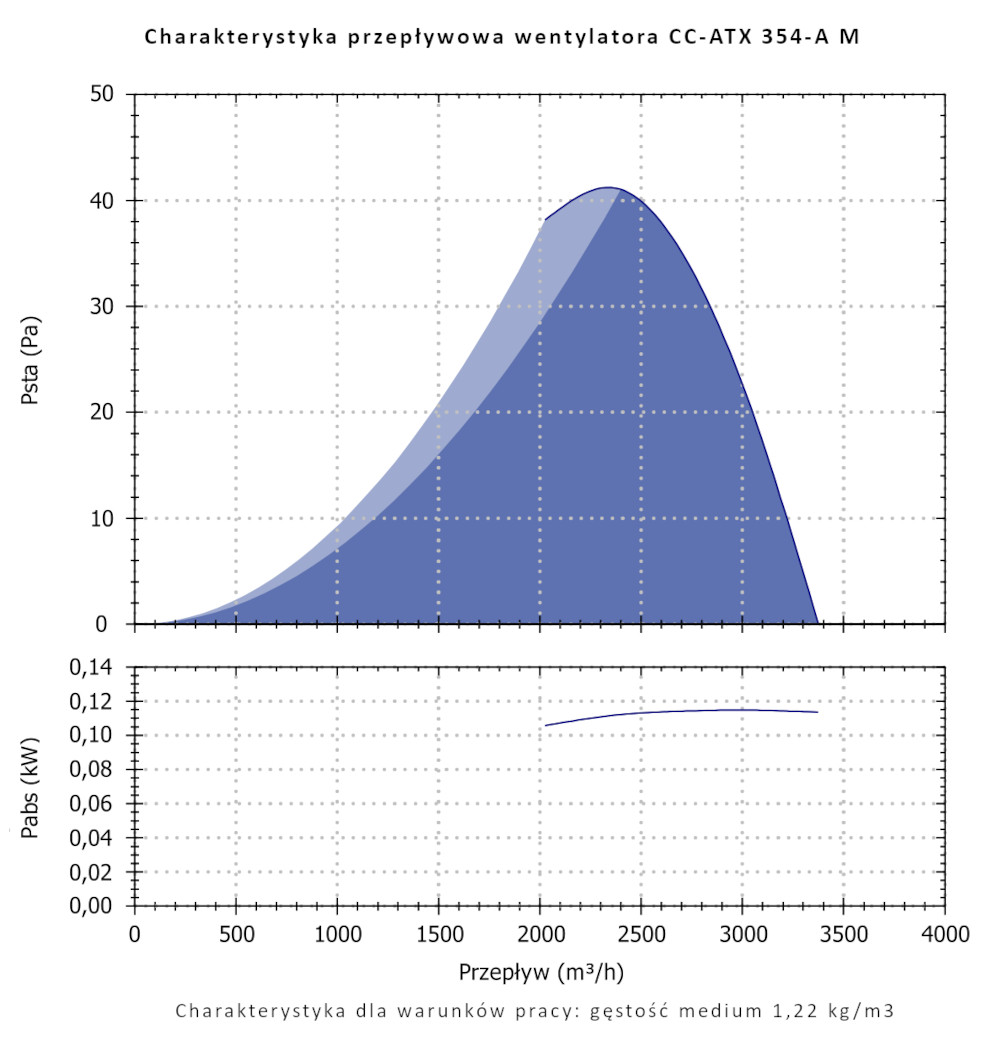

CC-ATX 354-A M wentylator kanałowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
przeciwwybuchowe ATEX 2G, 2D | 3400 | 40 | 0.12 | 1360 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||
CC-ATX 354-A T wentylator kanałowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
przeciwwybuchowe ATEX 2G, 2D | 2700 | 50 | 0.12 | 1360 | 1~230 | zapytaj o termin |
|
||||||||||||||||||||||||||||

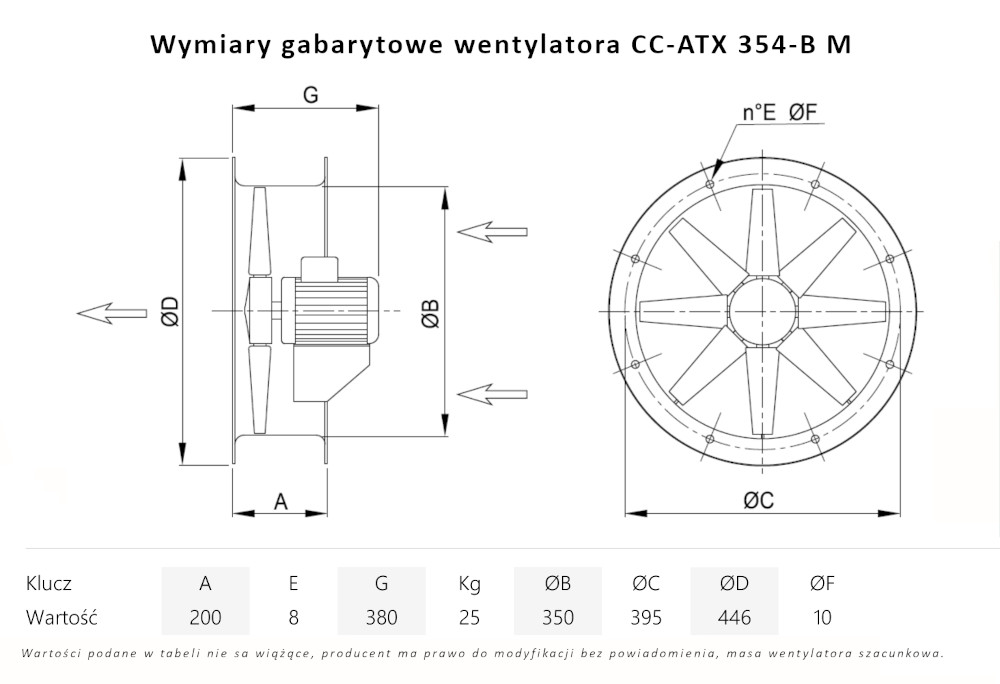

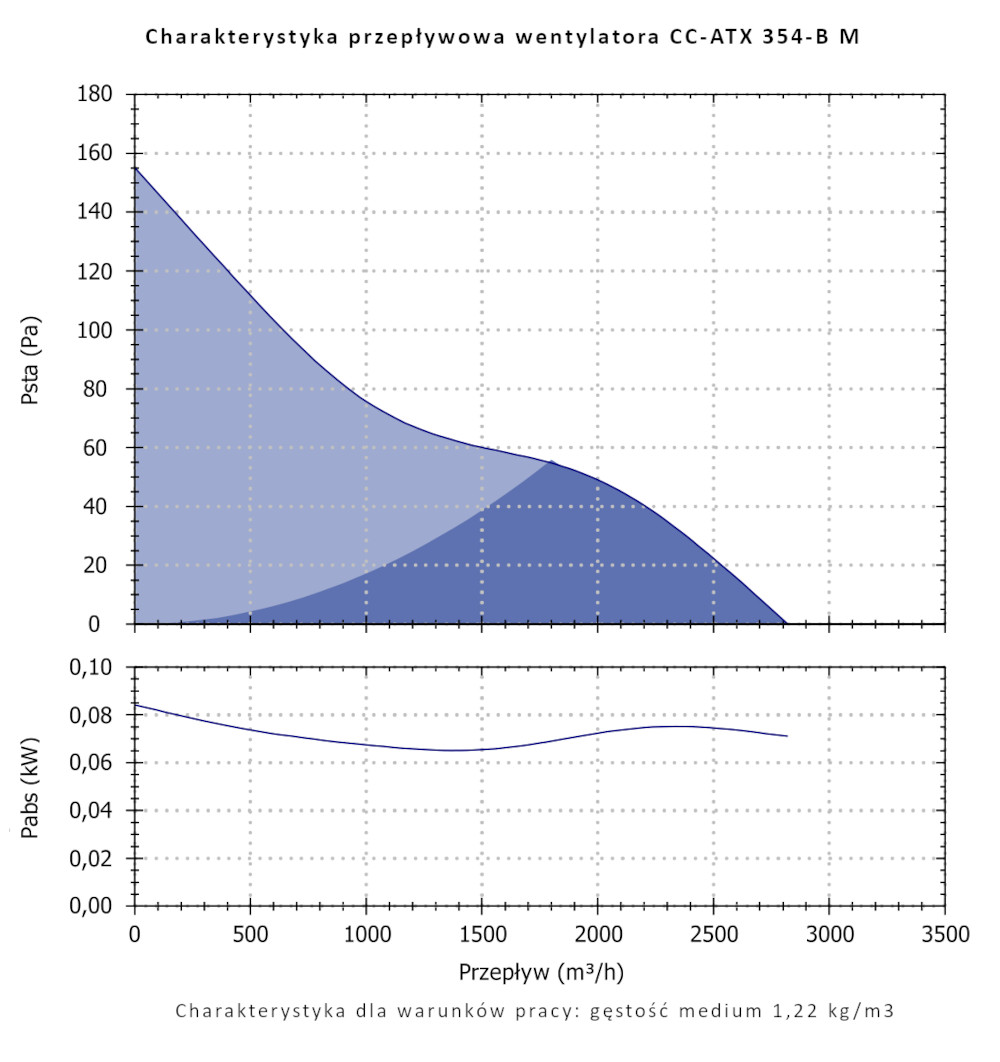

CC-ATX 354-B M wentylator kanałowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
przeciwwybuchowe ATEX 2G, 2D | 2700 | 50 | 0.12 | 1360 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

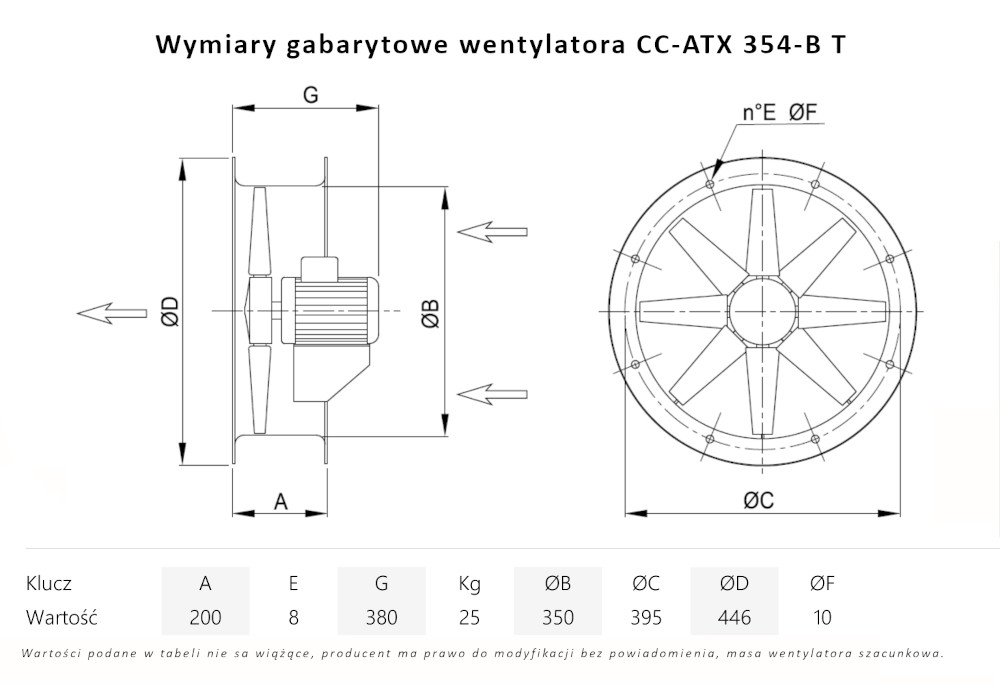

CC-ATX 354-B T wentylator kanałowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
