OPIS
Przeciwwybuchowe wentylatory kanałowe serii CC-ATX to urządzenia niskociśnieniowe pozwalające uzyskiwać duże przepływy powietrza w systemach o niskich oporach przepływu. Przeznaczone są pracy z czystym powietrzem w strefie zagrożenia wybuchem 1, 2 oraz 21, 22 wg ATEX (EX). Zaprojektowane oraz wytworzone zgodnie z obowiązującymi warunkami i założeniami Dyrektywy 2014/34/UE. Znajdują zastosowanie w przemyśle, tunelach, w systemach wentylacyjnych oraz napowietrzających. Przystosowane są do przetłaczania czystego powietrza o temperaturze od -20 do +40°C.
KONSTRUKCJA
– obudowa wykonana z blachy stalowej czarnej i zabezpieczona przed czynnikami atmosferycznymi farbą epoksydową
– wirnik osiowy z łopatkami o aerodynamicznym profilu wykonanego z technopolimeru i piastą z odlewu aluminiowego, wirnik wyważony zgodnie z normą ISO 21940-11:2017
– napęd wentylatora bezpośredni (wirnik osadzony na wale silnika), silnik w wersji B3
– przepływ powietrza od silnika do wirnika
– silnik asynchroniczny jednofazowy lub trójfazowy przystosowany do pracy ciągłej S1, stopień ochrony IP55, klasa izolacji F
– silniki zgodne z normami międzynarodowymi IEC 60034, IEC 60072, EMC 2014/30/EU, LVD 2014/35/EU, ATEX 2014/34/EU, silniki oznakowane znakiem CE
DOSTĘPNE WYKONANIA
– wykonanie przeciwwybuchowe ATEX/EX:
– – strefa 1: II2G Ex h IIB T4 Gb
– – strefa 1 wodorowa: II2G Ex IIB + H2 T4 Gb
– – strefa 21: II2D Ex h IIIB T 135°C Db
– – inne wykonania ATEX na zapytanie
– wersja silnikowa z możliwością regulacji prędkości obrotowej
– zakres temperaturowy przetłaczanego medium -40…+60°C
– przepływ powietrza od wirnika do silnika
– zewnętrzna skrzynka zaciskowa
SPECYFIKACJA
– przetłaczane medium: powietrze czyste
– zakres temperaturowy przetłaczanego medium -20…+40°C
– napięcie zasilania 1x230VAC lub 3x400VAC 50Hz (inne na zapytanie)
AKCESORIA
– połączenia elastyczne
– przeciwkołnierze
– wibroizolatory
– siatka zabezpieczająca płaska
– przedłużenie obudowy
– lej wlotowy
– stopy montażowe
– wyrzutnia z siatką zabezpieczającą
– wyłącznik serwisowy zgodny z ATEX
| Zdjęcie | Nazwa | Wykonanie | Wydajność (m3/h) | Ciśnienie (Pa) | Moc (kW) | Prędkość (obr/min) | Napięcie (V) | Wysyłka | Cena | |||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
przeciwwybuchowe ATEX 2G, 2D | 6200 | 450 | 1.1 | 2870 | 1~230 | zapytaj o termin |
|
||||||||||||||||||||||||||||
CC-ATX 402 M wentylator kanałowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|

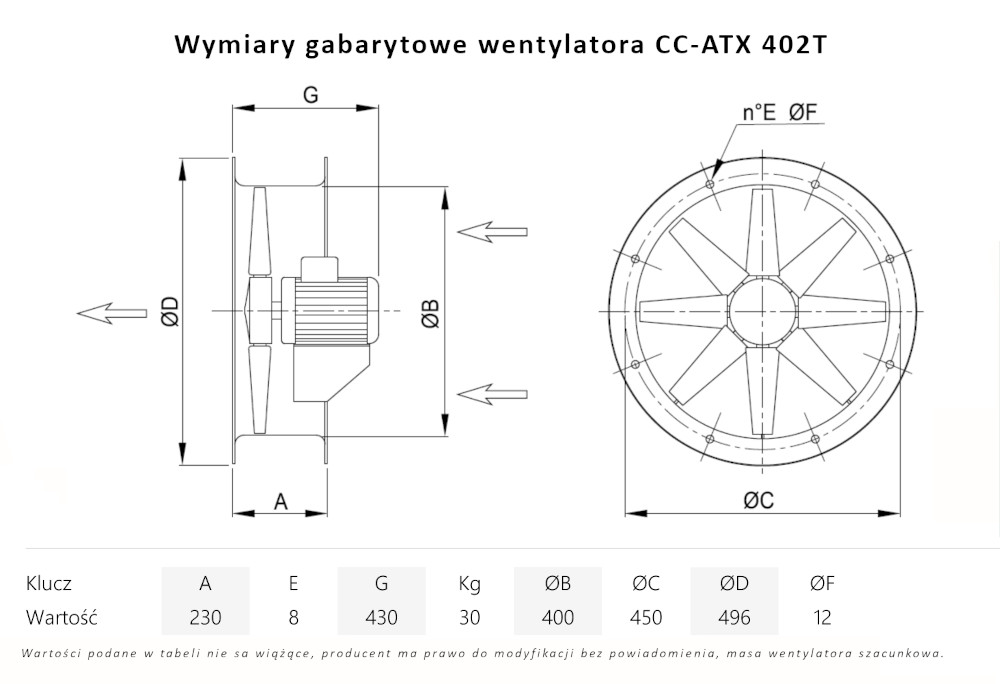

przeciwwybuchowe ATEX 2G, 2D | 6200 | 450 | 1.1 | 2870 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

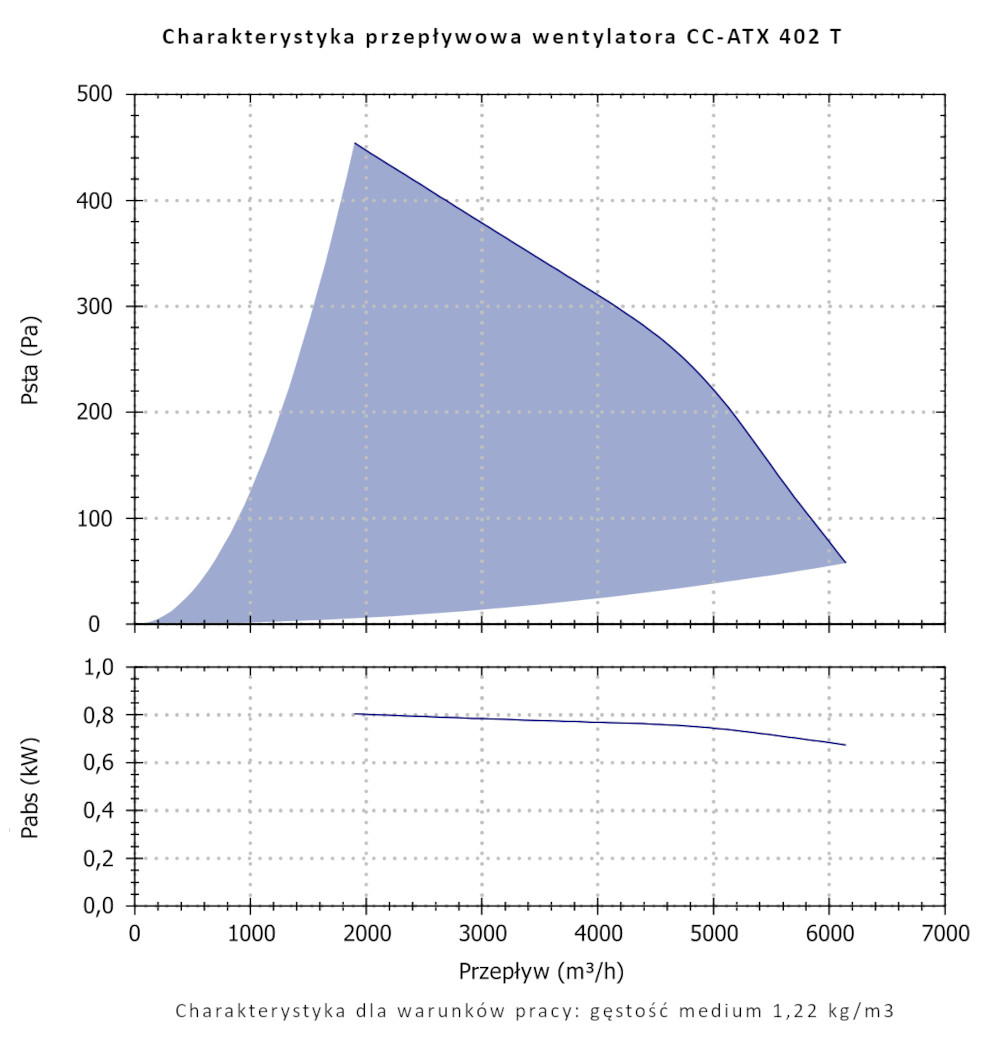

CC-ATX 402 T wentylator kanałowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
przeciwwybuchowe ATEX 2G, 2D | 5200 | 70 | 0.18 | 1360 | 1~230 | zapytaj o termin |
|
||||||||||||||||||||||||||||

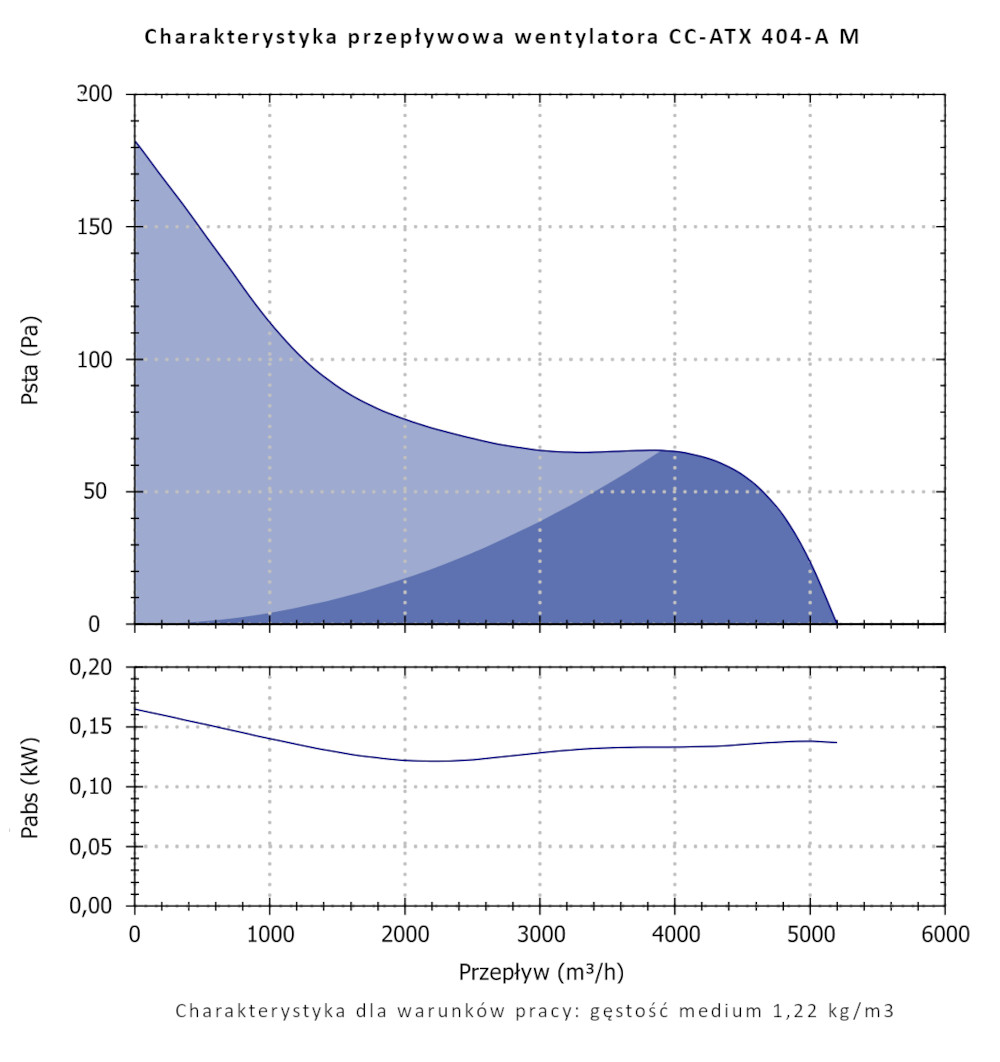

CC-ATX 404-A M wentylator kanałowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
przeciwwybuchowe ATEX 2G, 2D | 5200 | 70 | 0.18 | 1360 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||
CC-ATX 404-A T wentylator kanałowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
przeciwwybuchowe ATEX 2G, 2D | 4000 | 60 | 0.18 | 1360 | 1~230 | zapytaj o termin |
|
||||||||||||||||||||||||||||
CC-ATX 404-B M wentylator kanałowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|

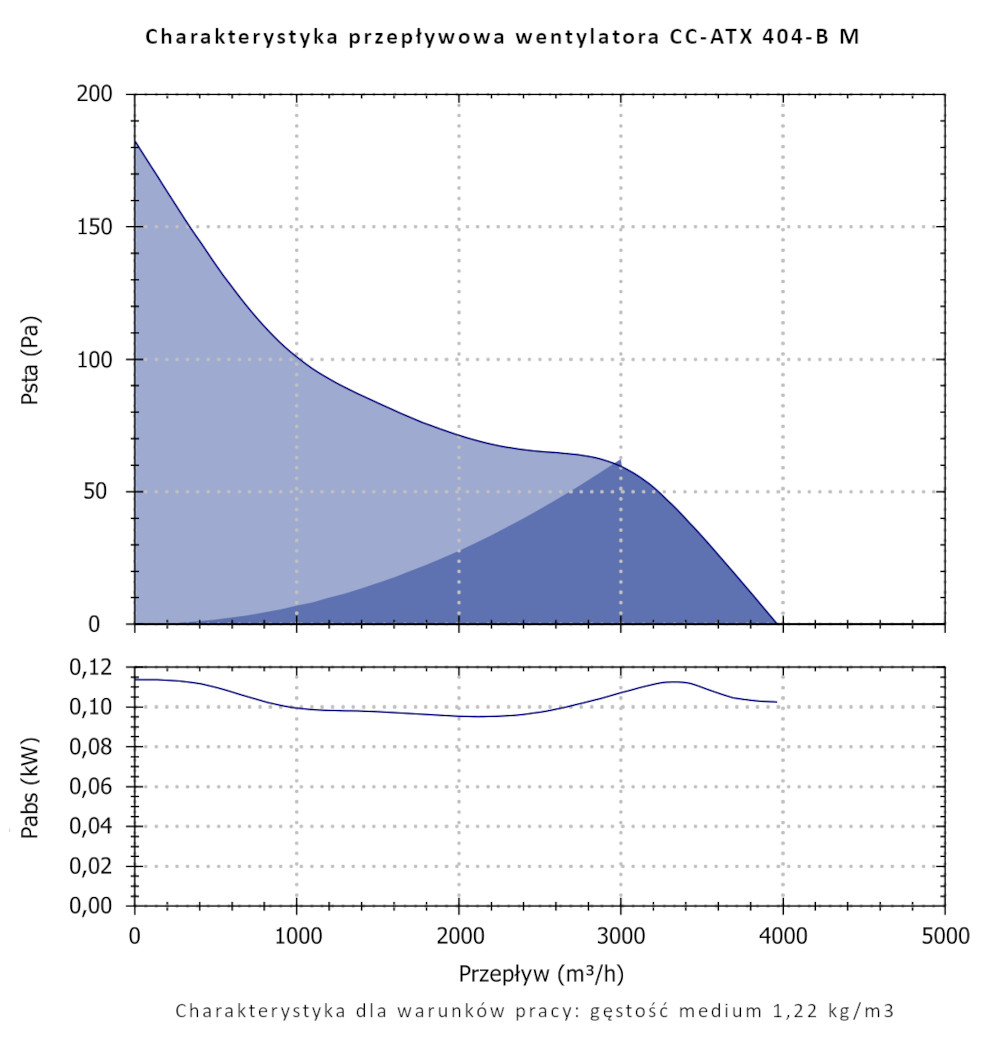

przeciwwybuchowe ATEX 2G, 2D | 4000 | 60 | 0.18 | 1360 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

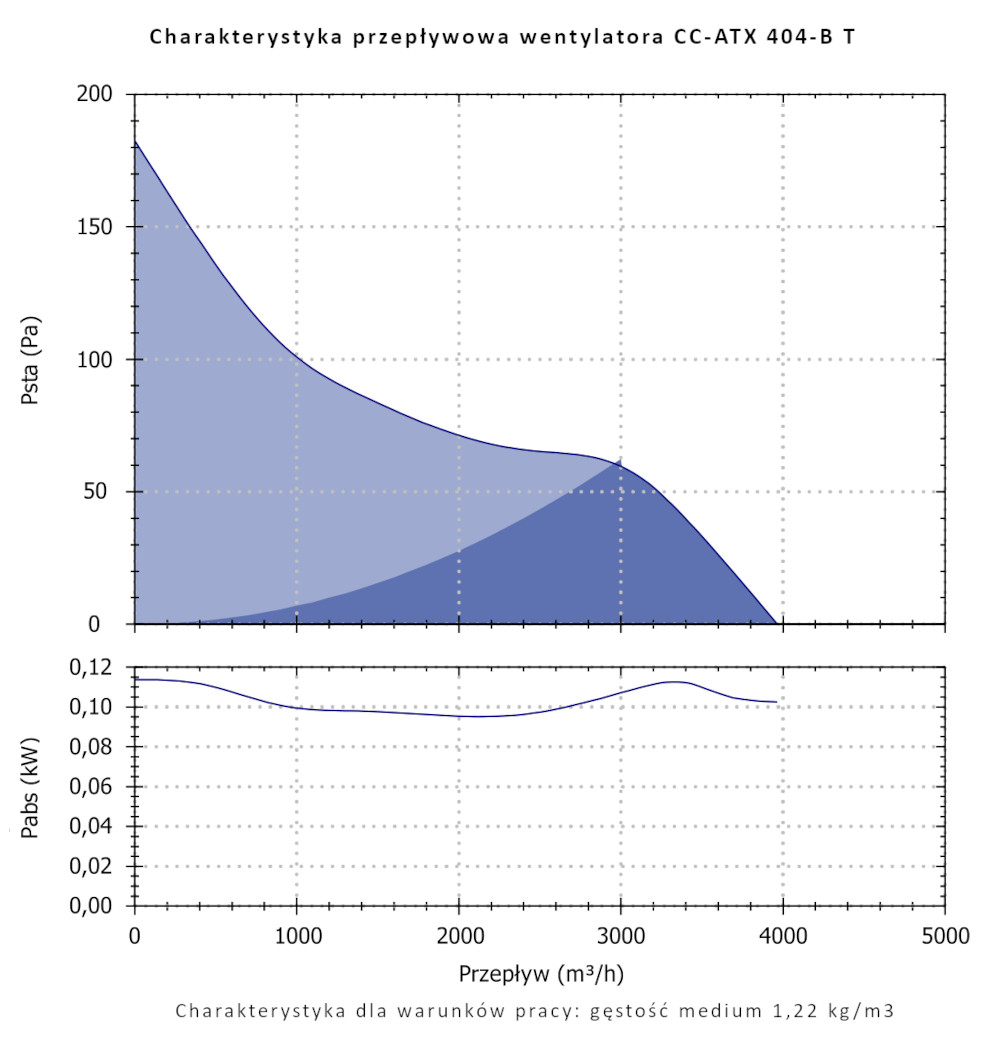

CC-ATX 404-B T wentylator kanałowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|

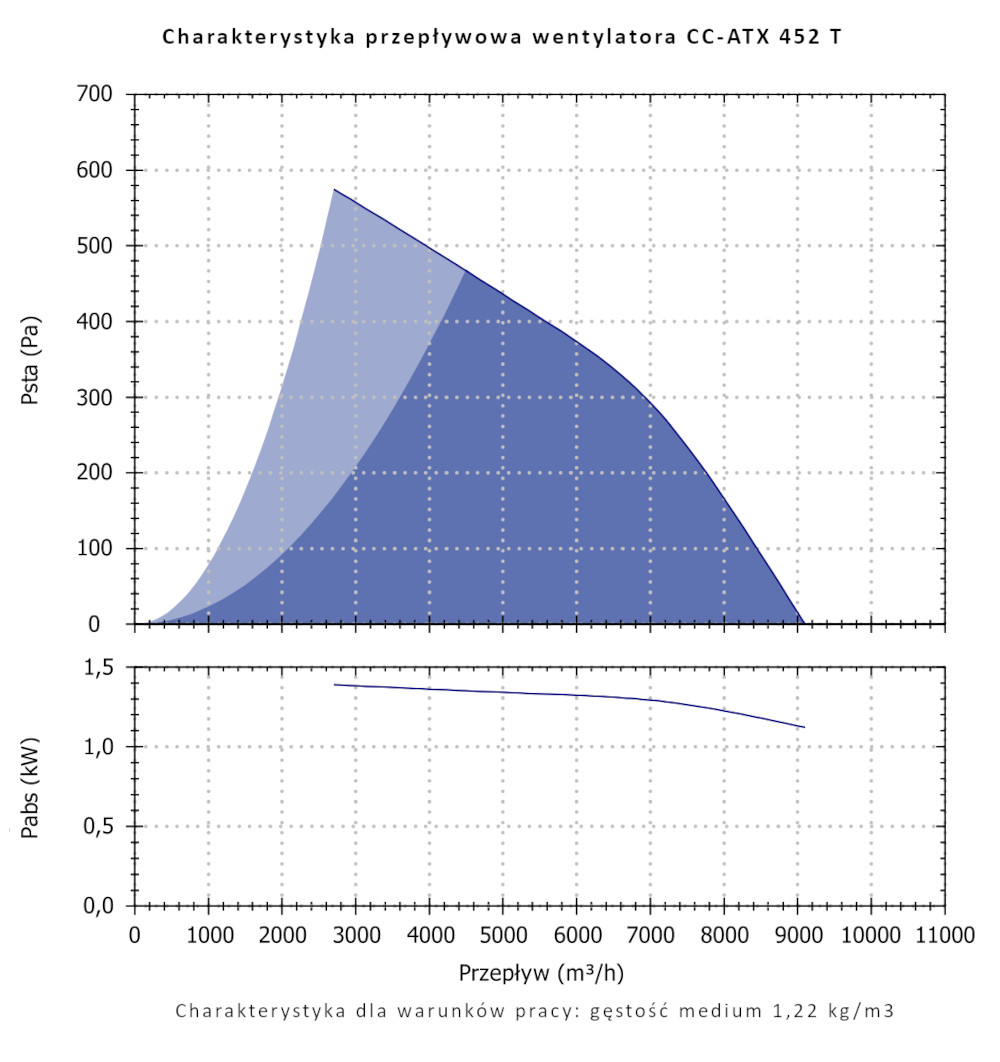

przeciwwybuchowe ATEX 2G, 2D | 9000 | 480 | 1.5 | 2800 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||
CC-ATX 452 T wentylator kanałowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|

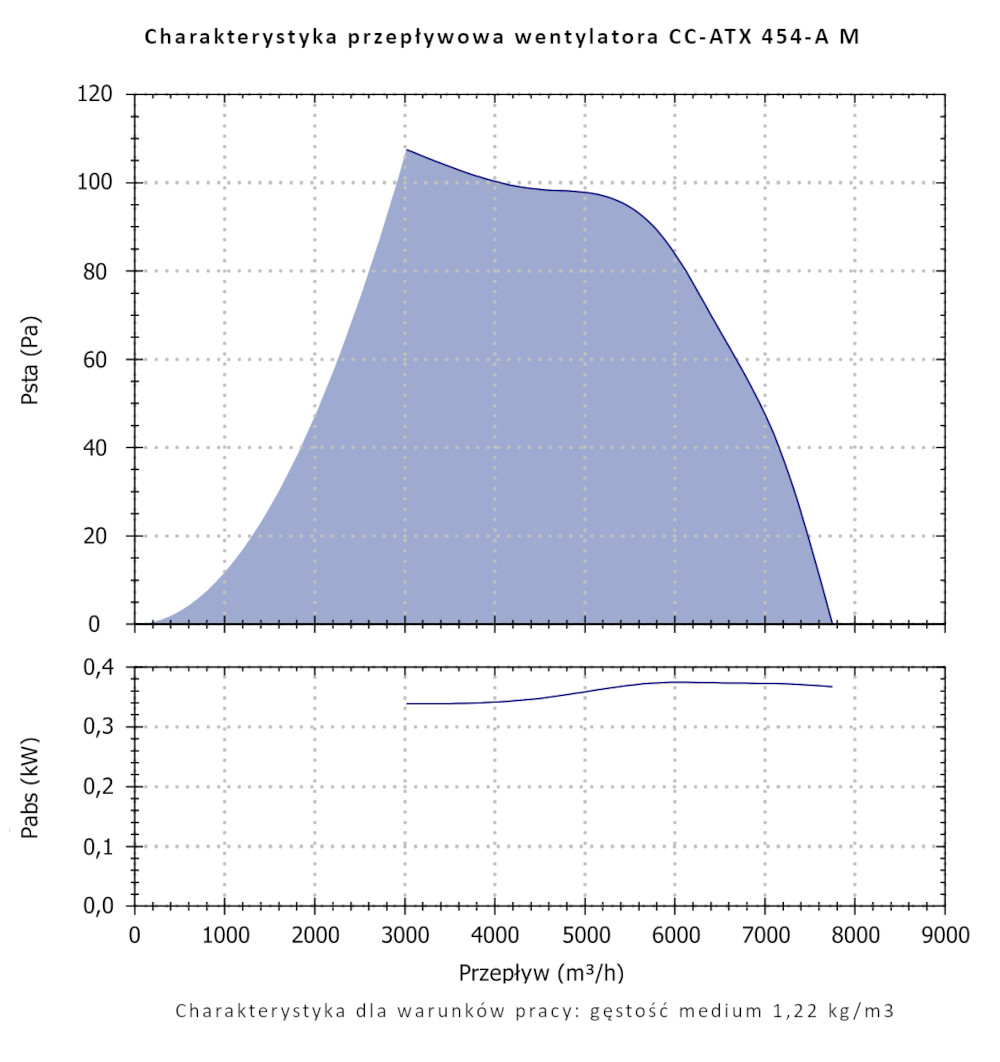

przeciwwybuchowe ATEX 2G, 2D | 6800 | 80 | 0.37 | 1360 | 1~230 | zapytaj o termin |
|
||||||||||||||||||||||||||||
CC-ATX 454-A M wentylator kanałowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
przeciwwybuchowe ATEX 2G, 2D | 7800 | 110 | 0.37 | 1360 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||
CC-ATX 454-A T wentylator kanałowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
przeciwwybuchowe ATEX 2G, 2D | 5500 | 120 | 0.37 | 1360 | 1~230 | zapytaj o termin |
|
||||||||||||||||||||||||||||

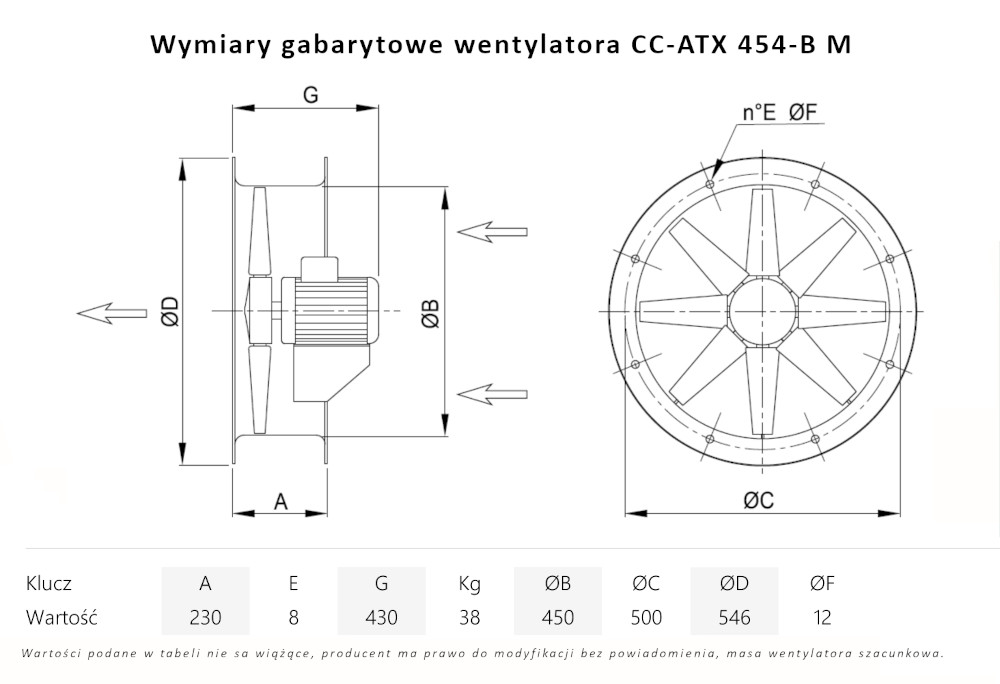

CC-ATX 454-B M wentylator kanałowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
przeciwwybuchowe ATEX 2G, 2D | 5500 | 120 | 0.37 | 1360 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

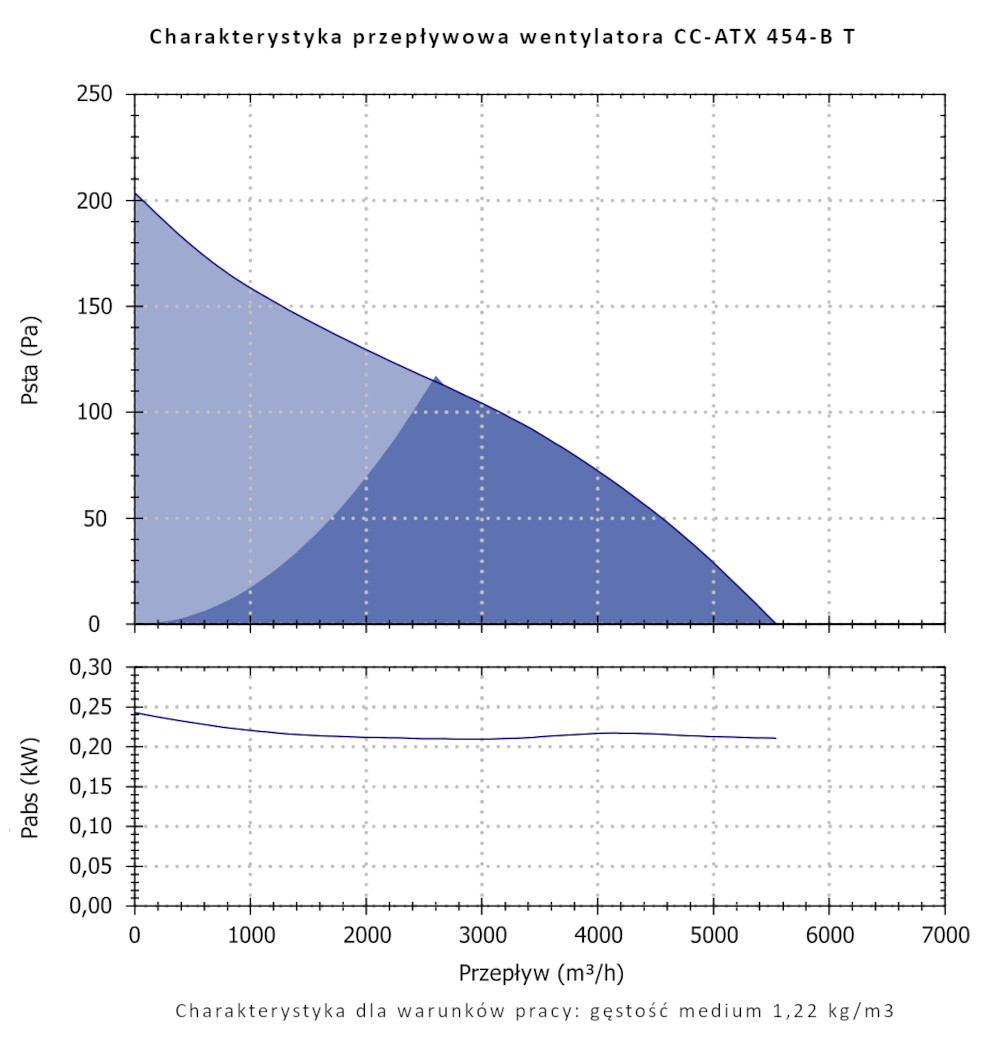

CC-ATX 454-B T wentylator kanałowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
przeciwwybuchowe ATEX 2G, 2D | 5000 | 100 | 0.18 | 1360 | 1~230 | zapytaj o termin |
|
||||||||||||||||||||||||||||
CC-ATX 454-C M wentylator kanałowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
przeciwwybuchowe ATEX 2G, 2D | 5000 | 100 | 0.18 | 1360 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

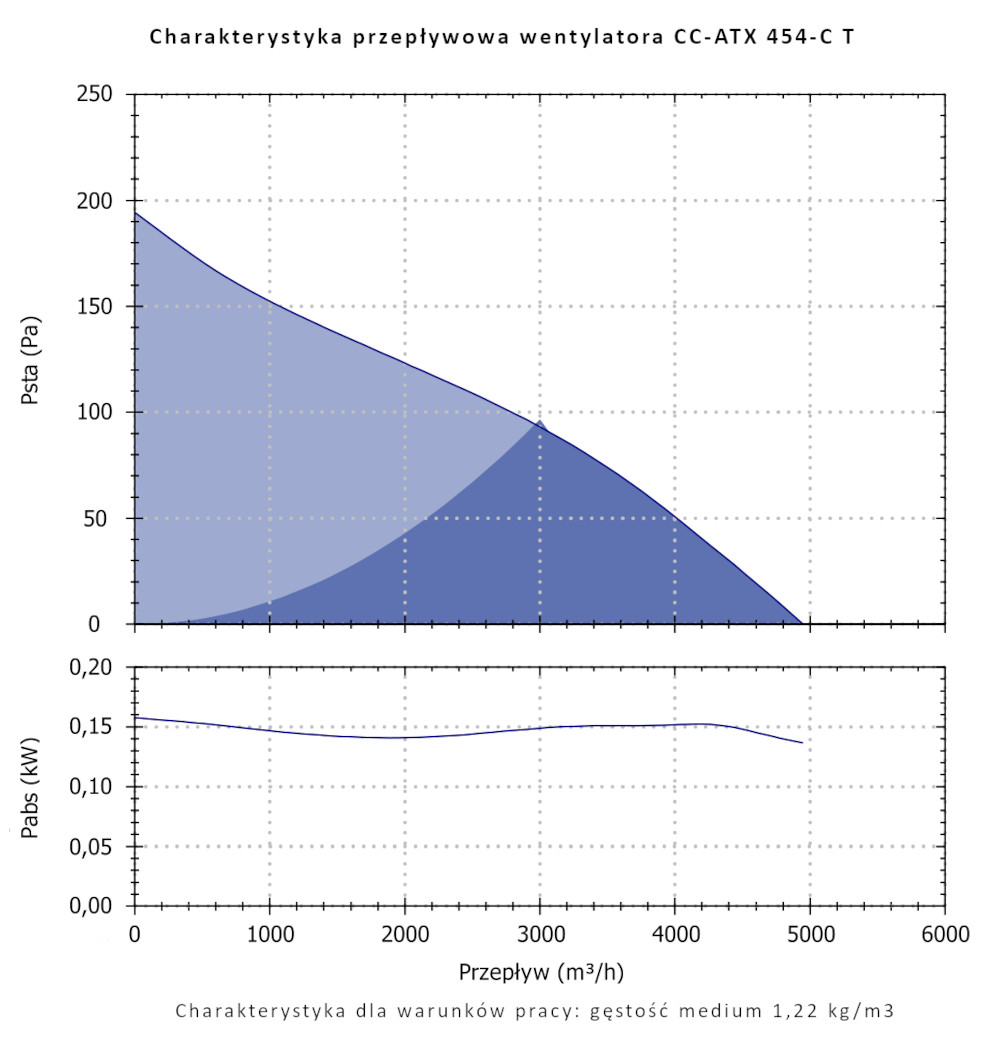

CC-ATX 454-C T wentylator kanałowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
przeciwwybuchowe ATEX 2G, 2D | 9400 | 80 | 0.55 | 1400 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

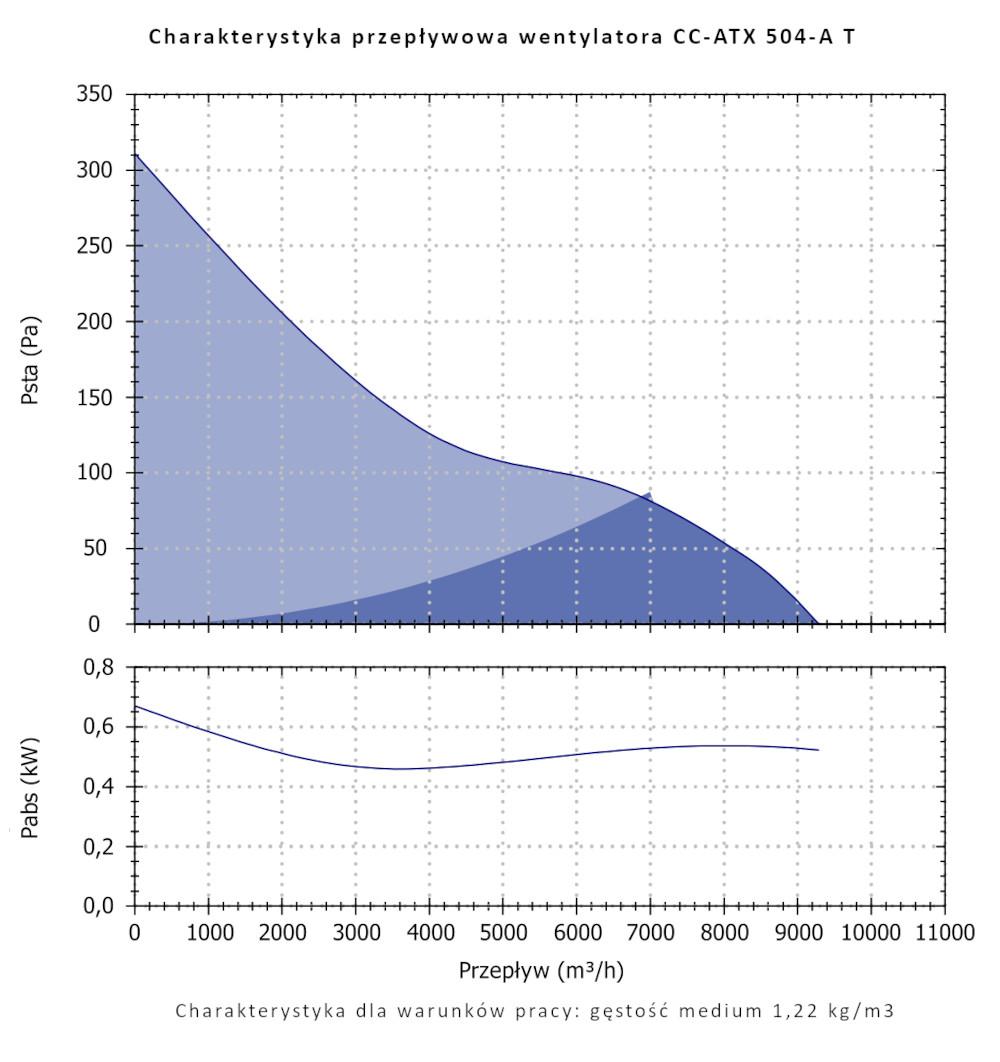

CC-ATX 504-A T wentylator kanałowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
przeciwwybuchowe ATEX 2G, 2D | 9000 | 100 | 0.55 | 1360 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

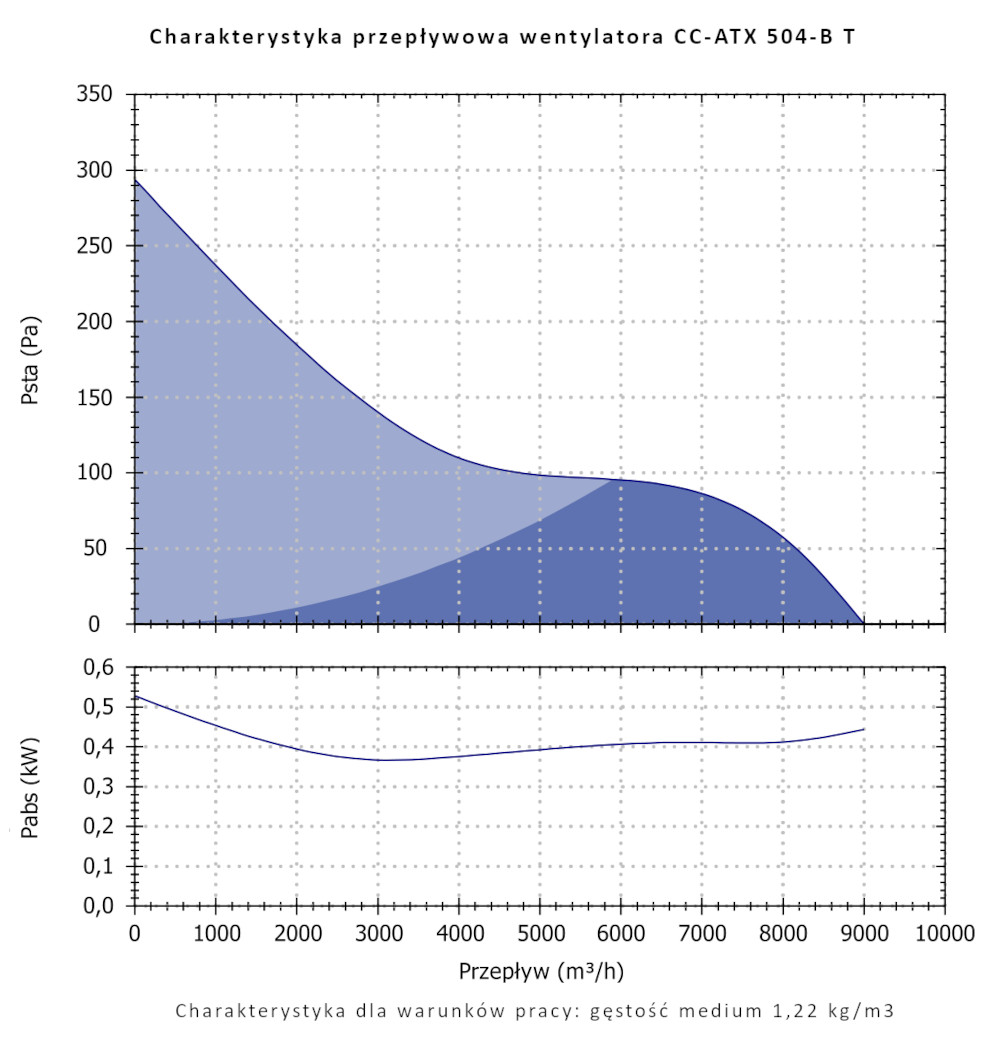

CC-ATX 504-B T wentylator kanałowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
przeciwwybuchowe ATEX 2G, 2D | 6000 | 40 | 0.18 | 920 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

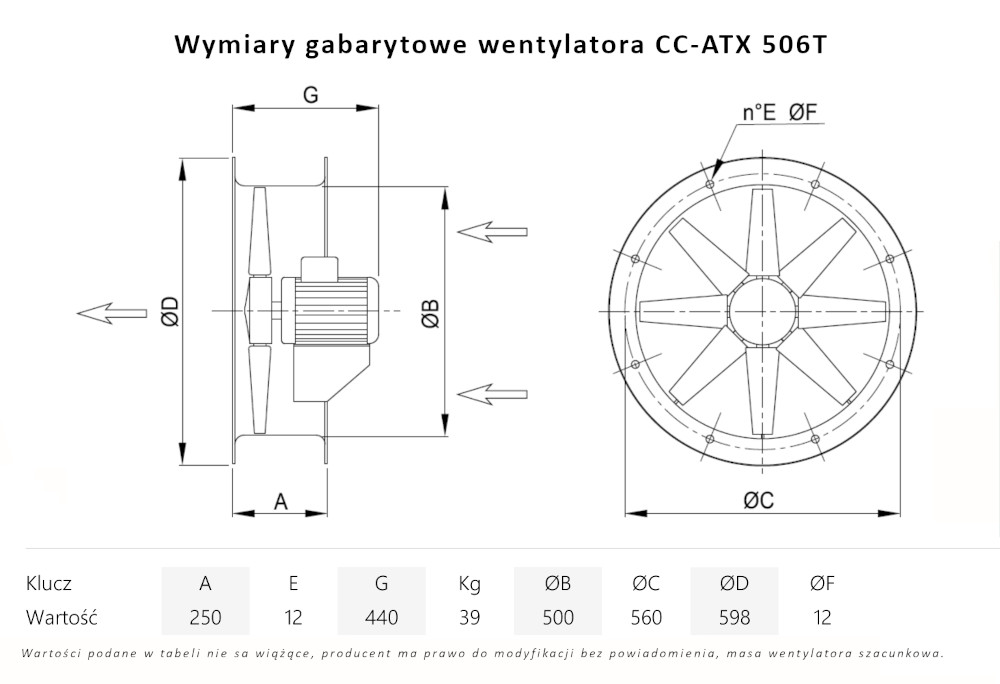

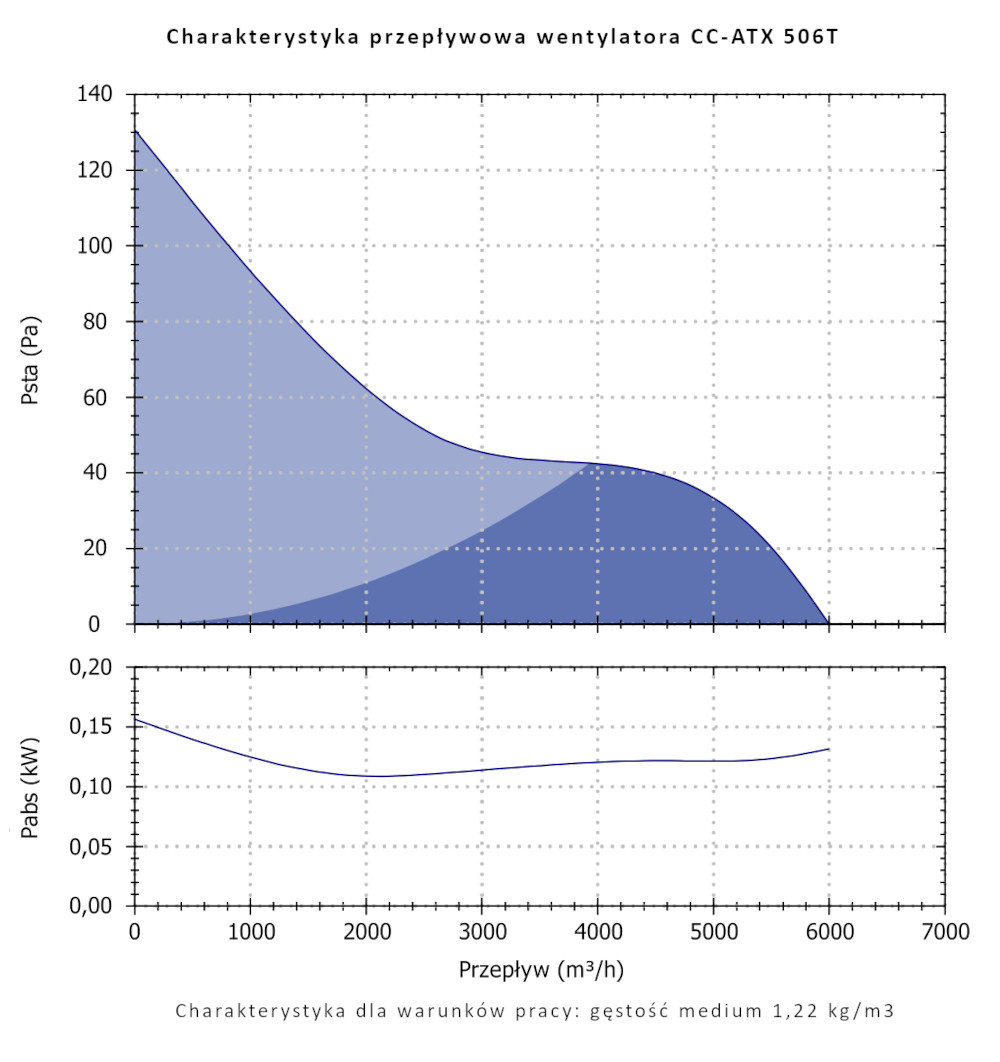

CC-ATX 506 T wentylator kanałowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
przeciwwybuchowe ATEX 2G, 2D | 4500 | 25 | 0.18 | 720 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

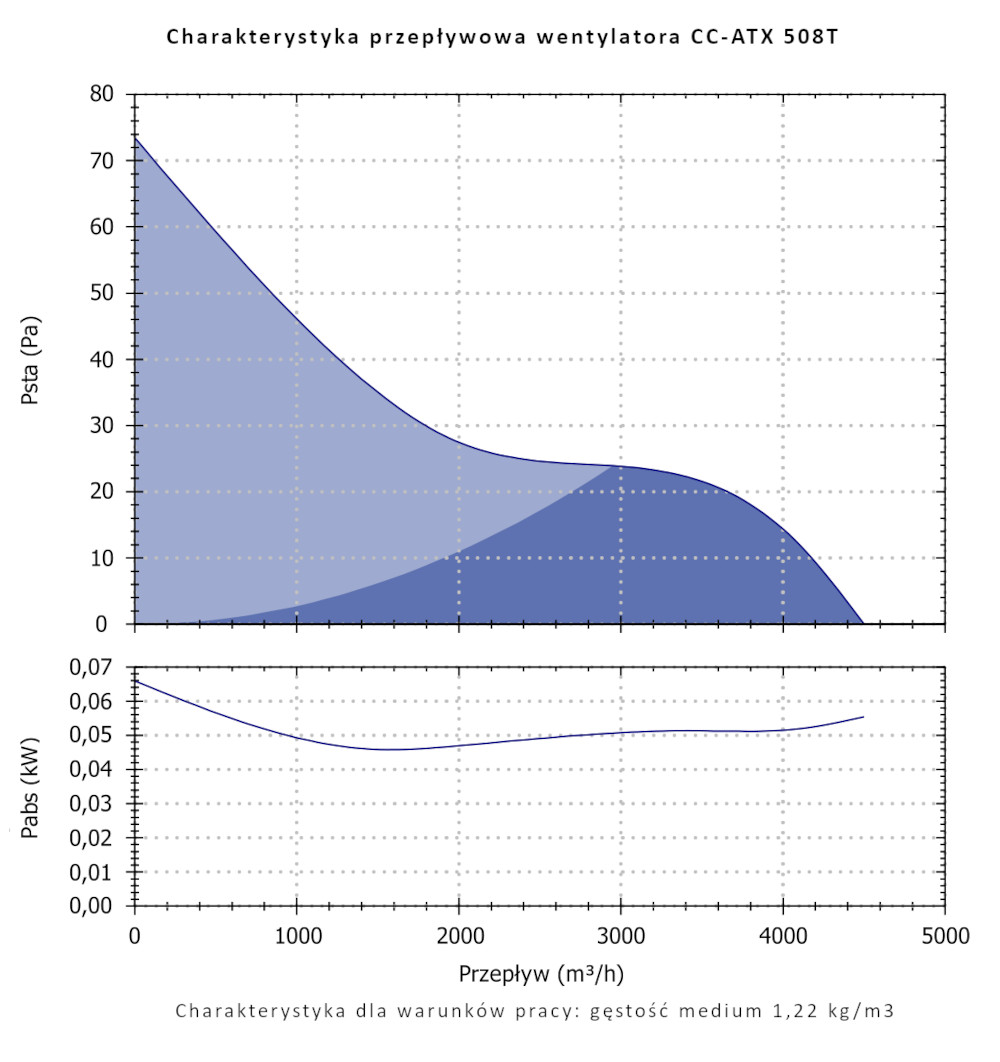

CC-ATX 508 T wentylator kanałowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
przeciwwybuchowe ATEX 2G, 2D | 12500 | 130 | 0.75 | 1410 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

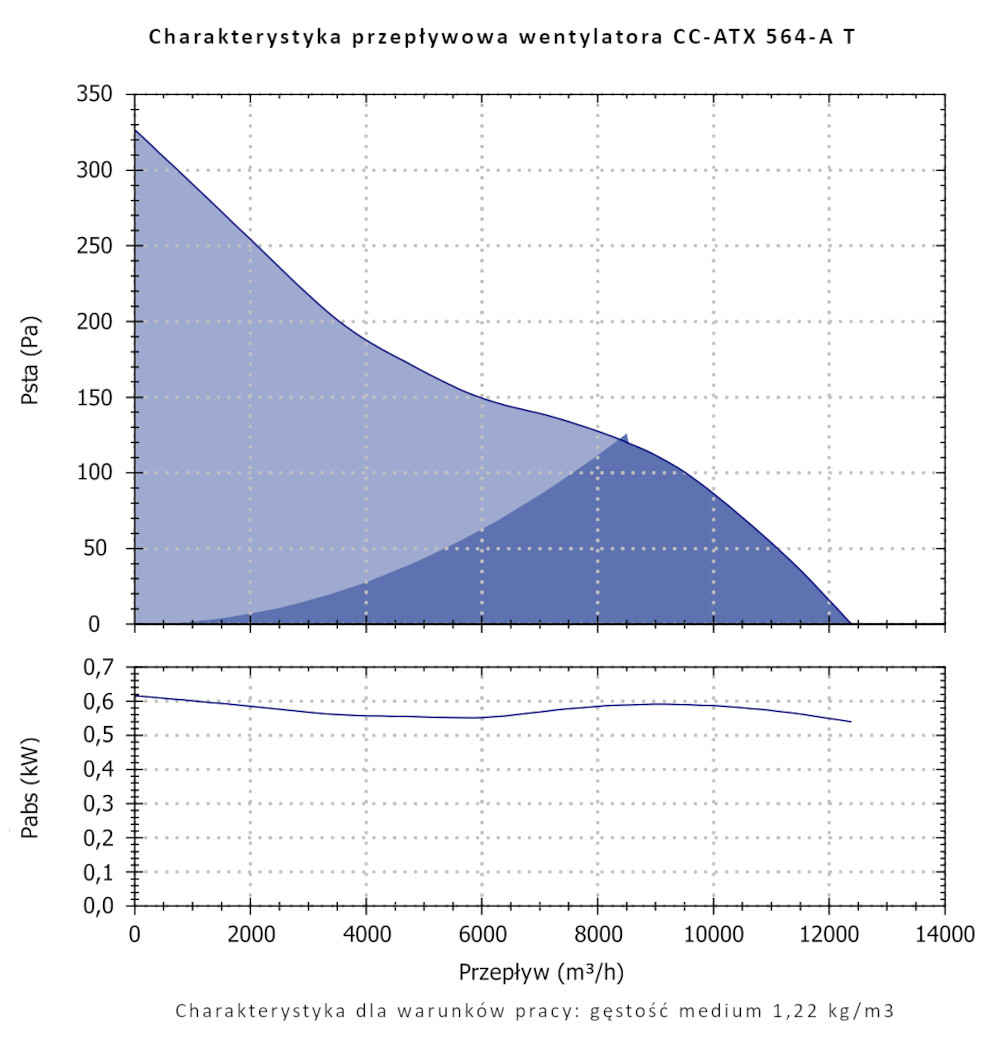

CC-ATX 564-A T wentylator kanałowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
przeciwwybuchowe ATEX 2G, 2D | 10000 | 120 | 0.75 | 1410 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||
CC-ATX 564-B T wentylator kanałowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
przeciwwybuchowe ATEX 2G, 2D | 8200 | 50 | 0.25 | 920 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

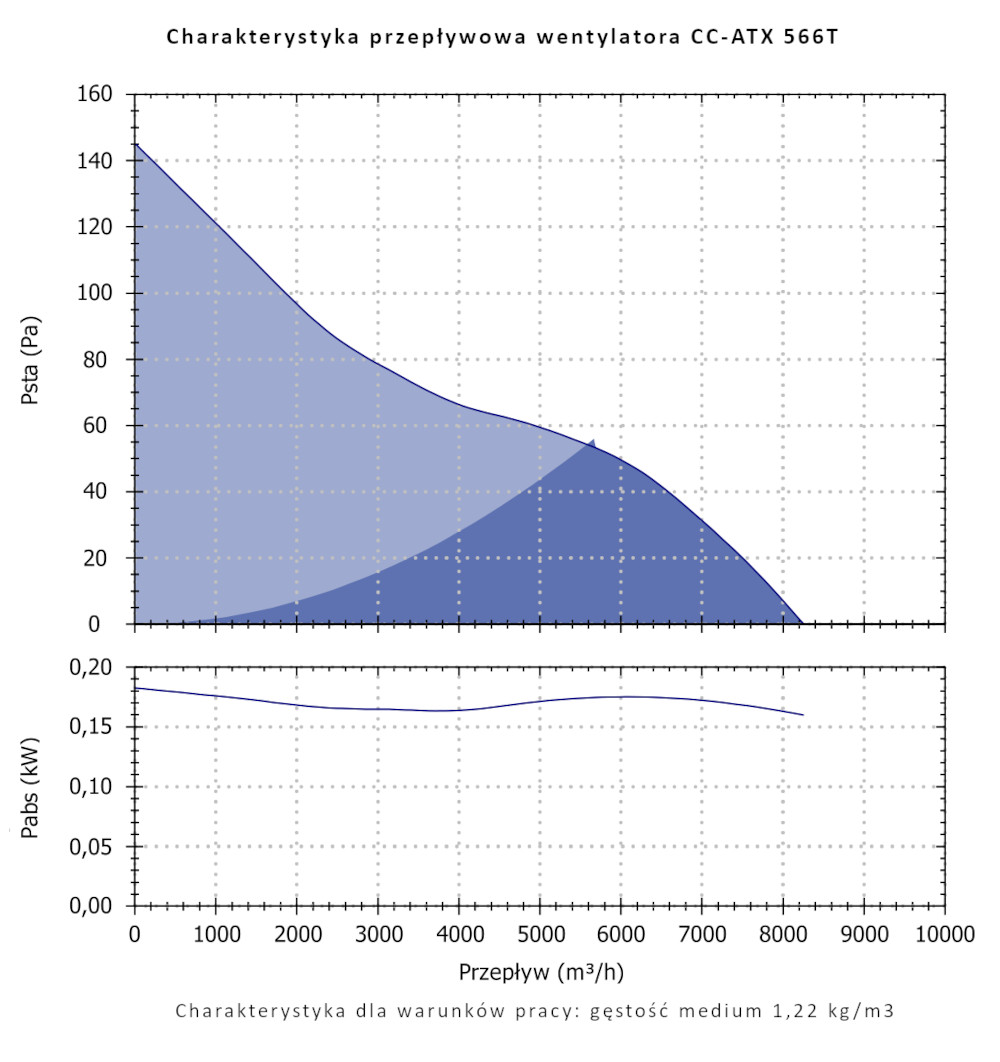

CC-ATX 566 T wentylator kanałowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
przeciwwybuchowe ATEX 2G, 2D | 5000 | 30 | 0.18 | 720 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

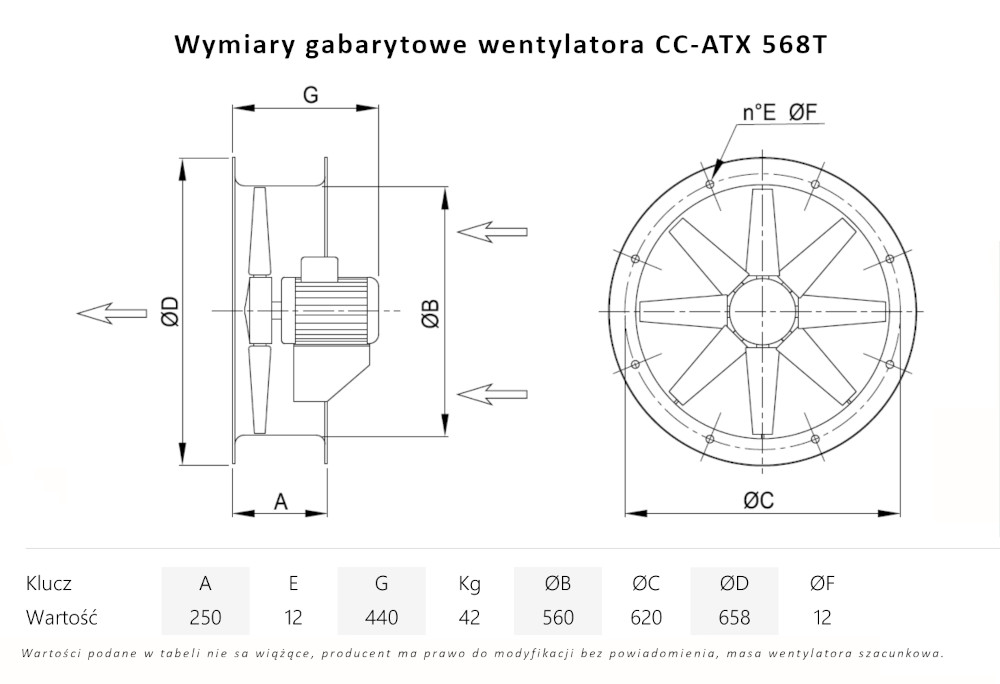

CC-ATX 568 T wentylator kanałowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
przeciwwybuchowe ATEX 2G, 2D | 16000 | 170 | 1.1 | 1390 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

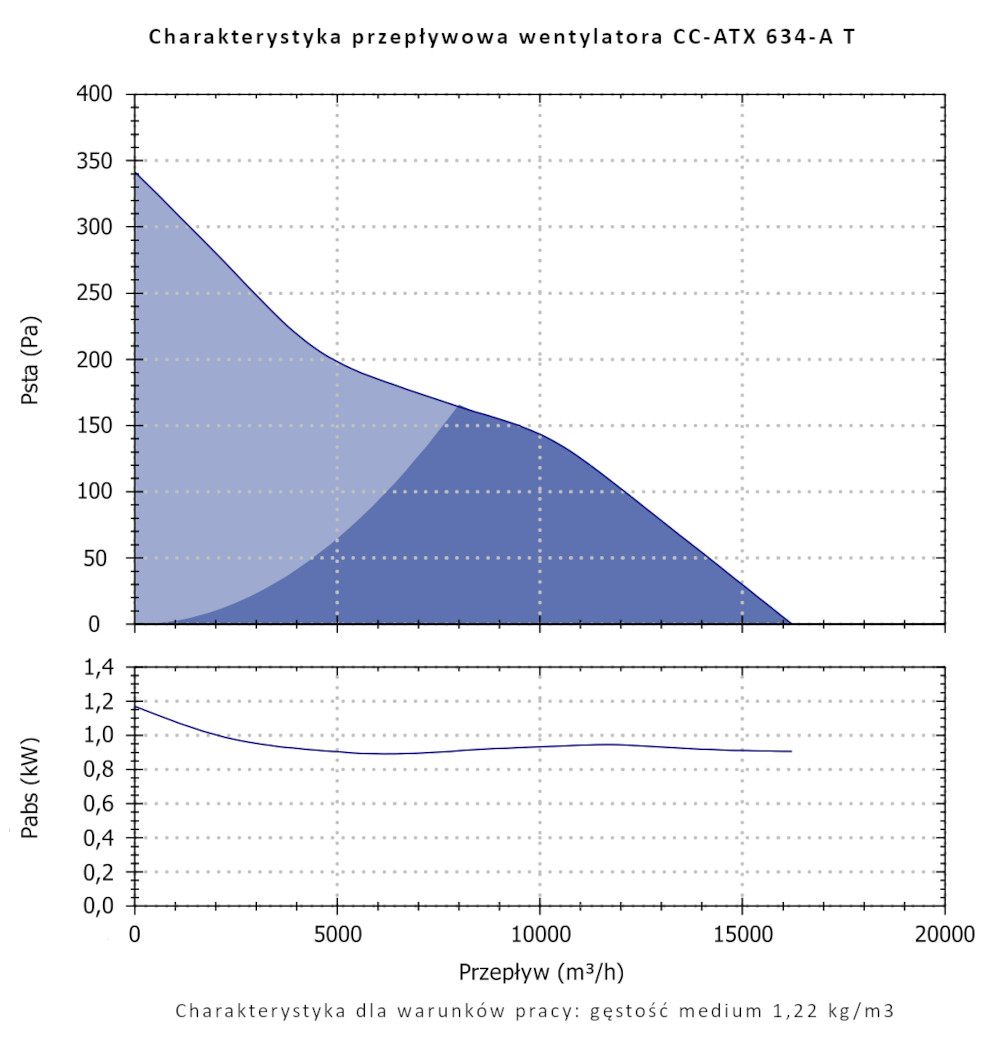

CC-ATX 634-A T wentylator kanałowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
przeciwwybuchowe ATEX 2G, 2D | 14300 | 170 | 1.1 | 1390 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

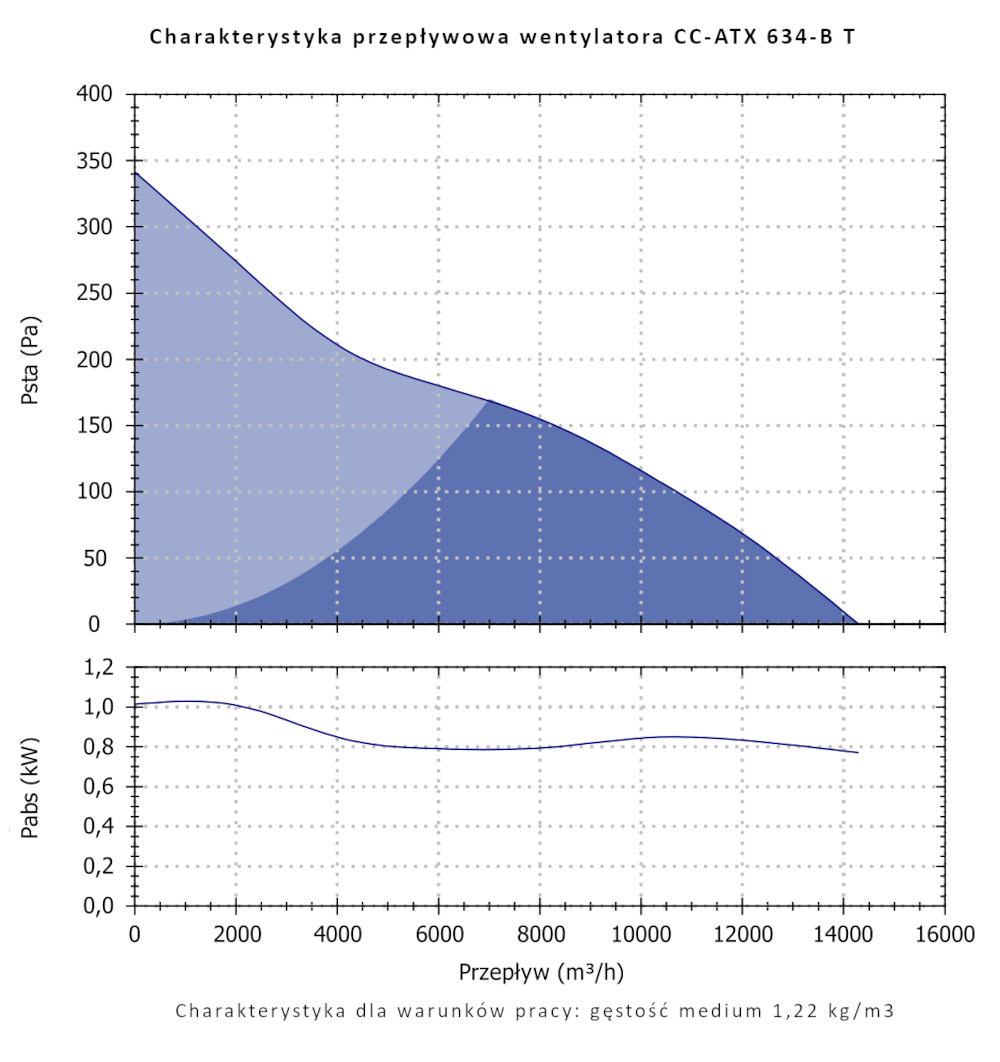

CC-ATX 634-B T wentylator kanałowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
przeciwwybuchowe ATEX 2G, 2D | 10700 | 70 | 0.37 | 920 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

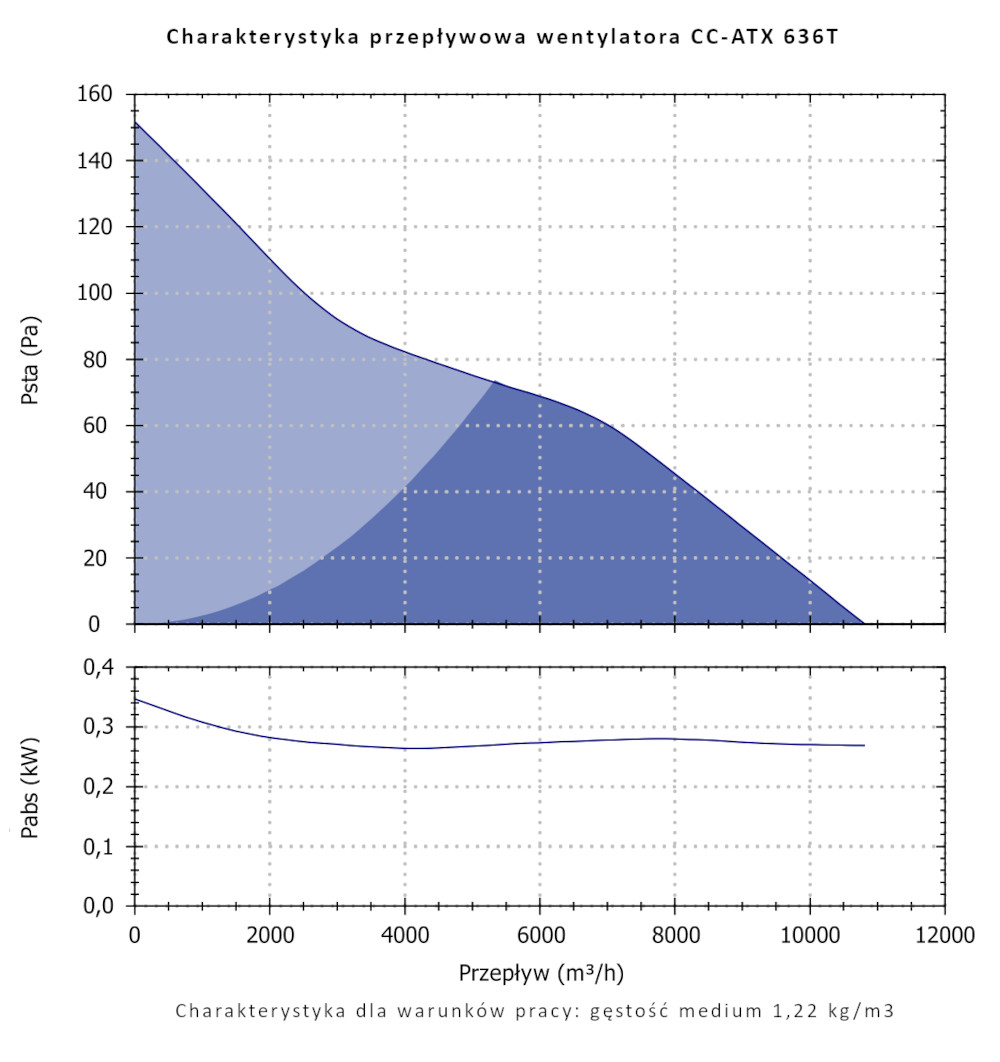

CC-ATX 636 T wentylator kanałowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|

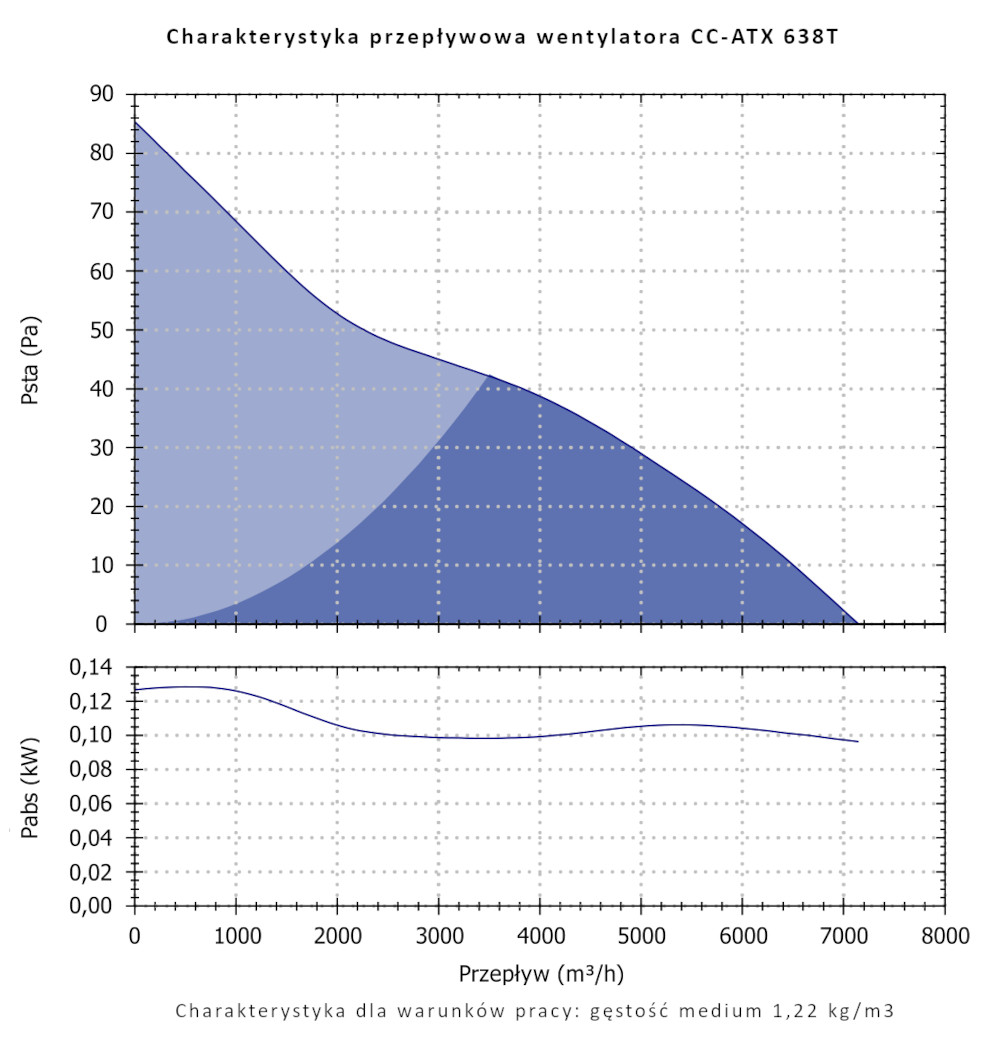

przeciwwybuchowe ATEX 2G, 2D | 7200 | 45 | 0.25 | 720 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||
CC-ATX 638 T wentylator kanałowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
przeciwwybuchowe ATEX 2G, 2D | 19500 | 200 | 2.2 | 1420 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

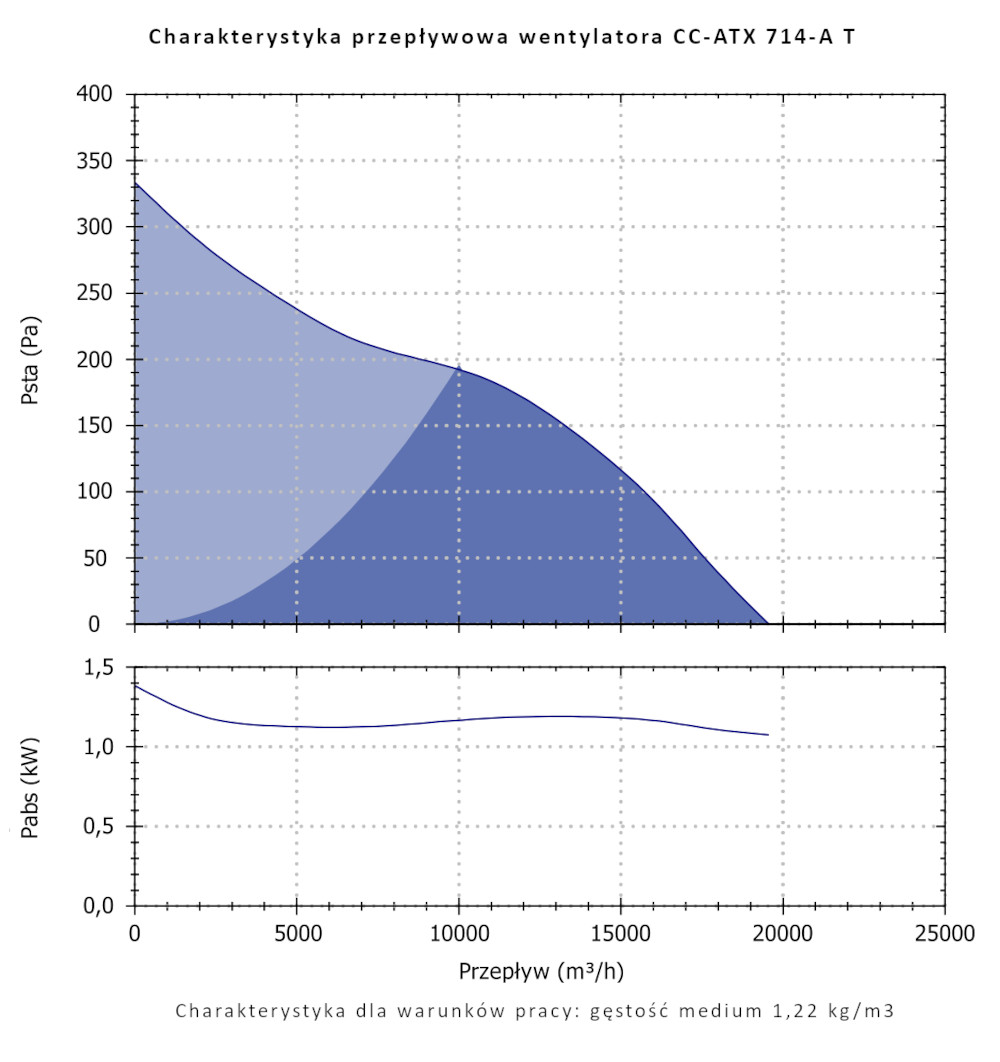

CC-ATX 714-A T wentylator kanałowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
przeciwwybuchowe ATEX 2G, 2D | 16500 | 200 | 2.2 | 1420 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

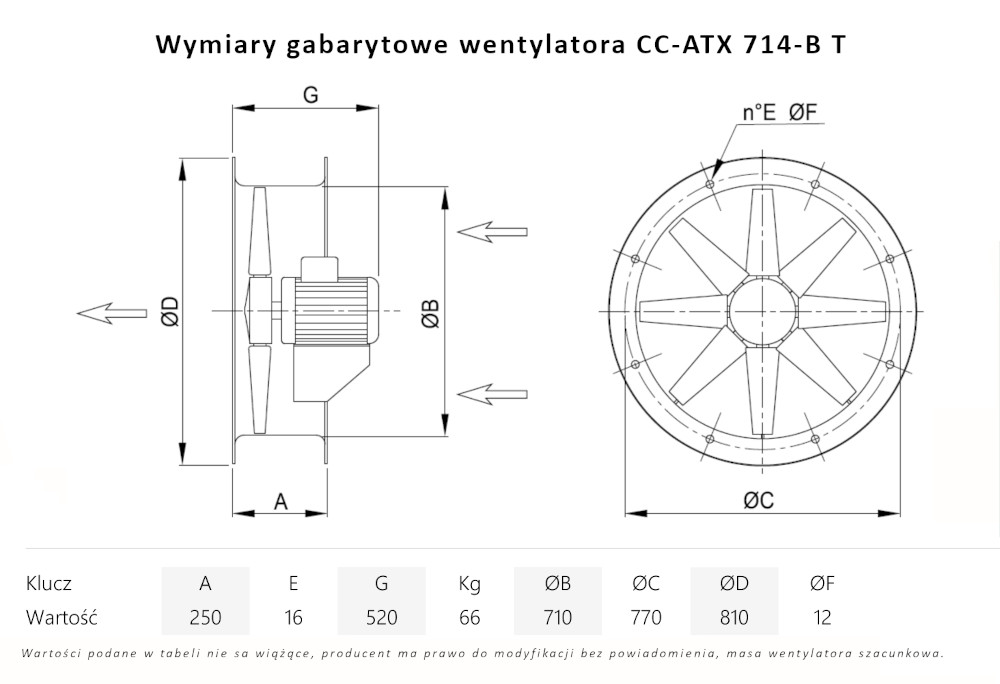

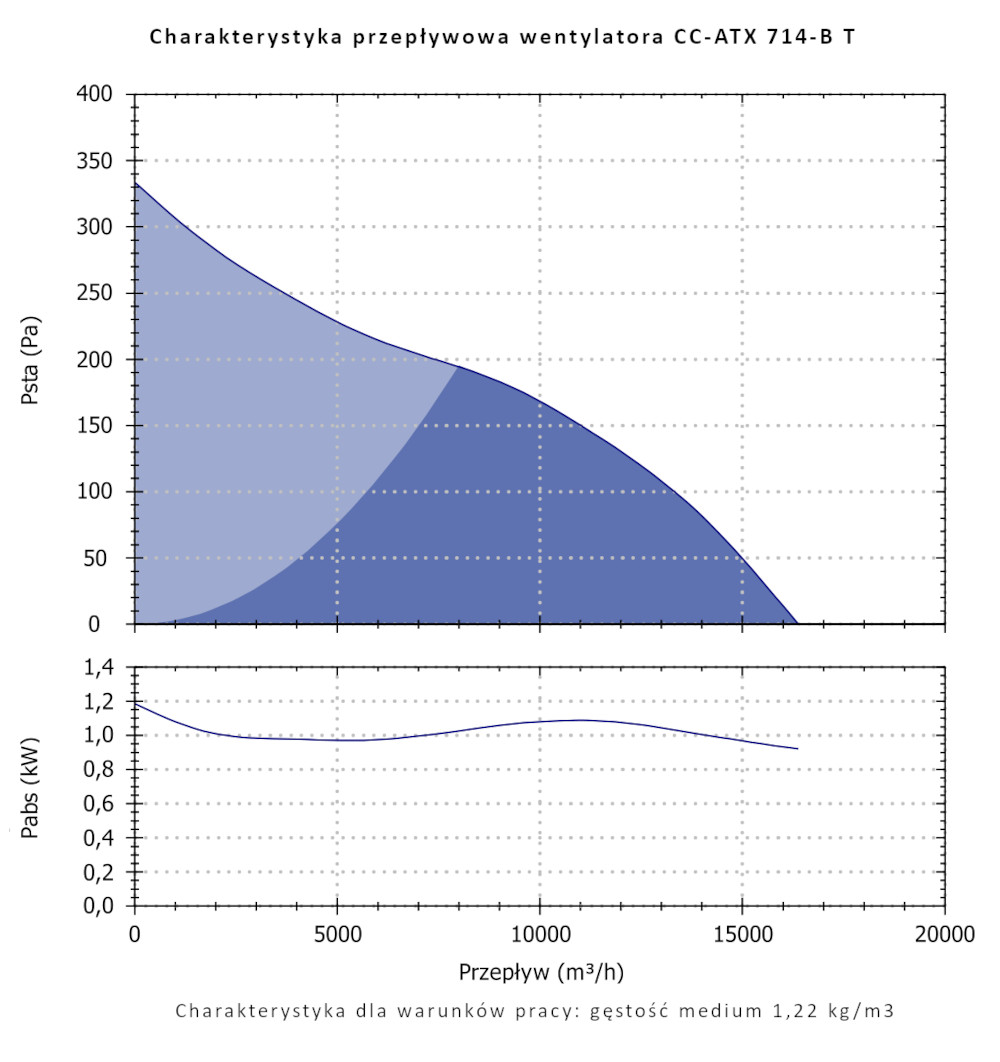

CC-ATX 714-B T wentylator kanałowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
przeciwwybuchowe ATEX 2G, 2D | 13000 | 90 | 0.75 | 920 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

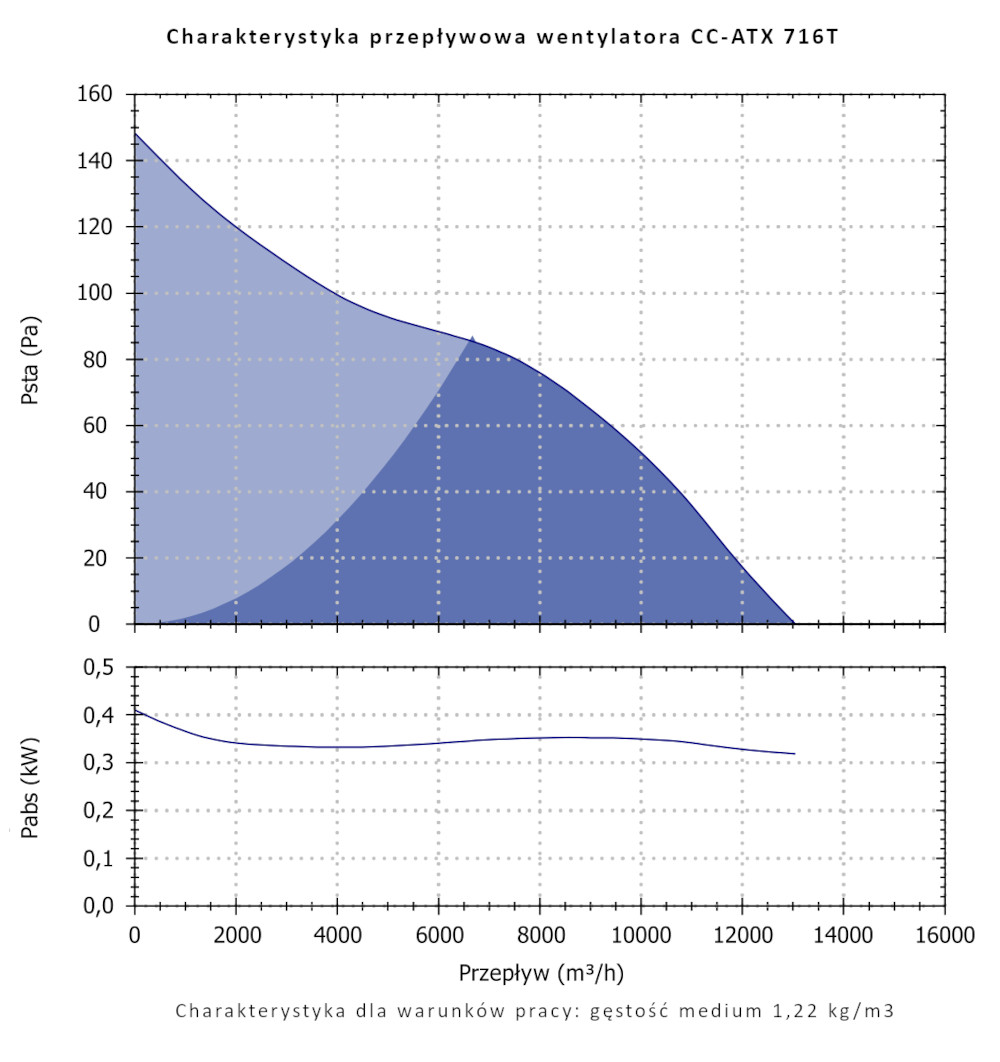

CC-ATX 716 T wentylator kanałowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
przeciwwybuchowe ATEX 2G, 2D | 8200 | 50 | 0.37 | 720 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

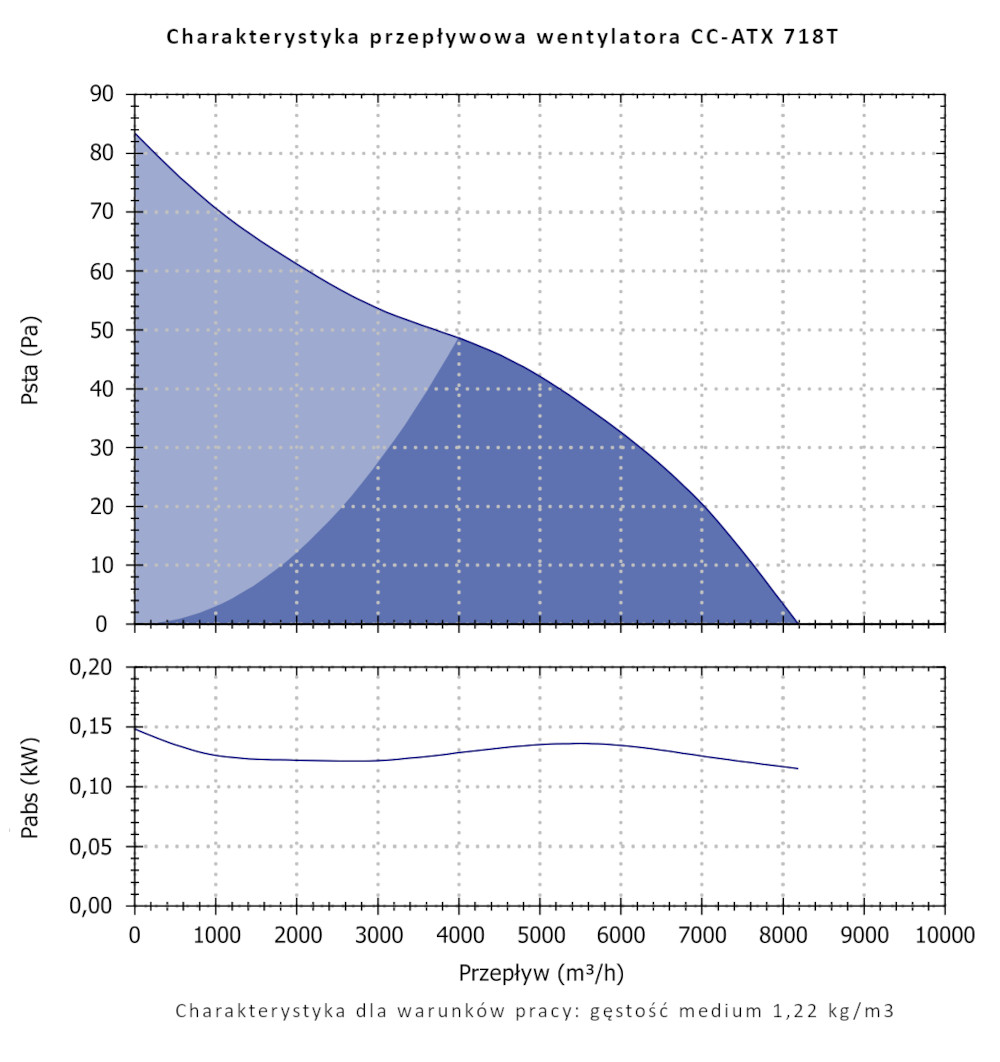

CC-ATX 718 T wentylator kanałowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
przeciwwybuchowe ATEX 2G, 2D | 32500 | 400 | 5.5 | 1460 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

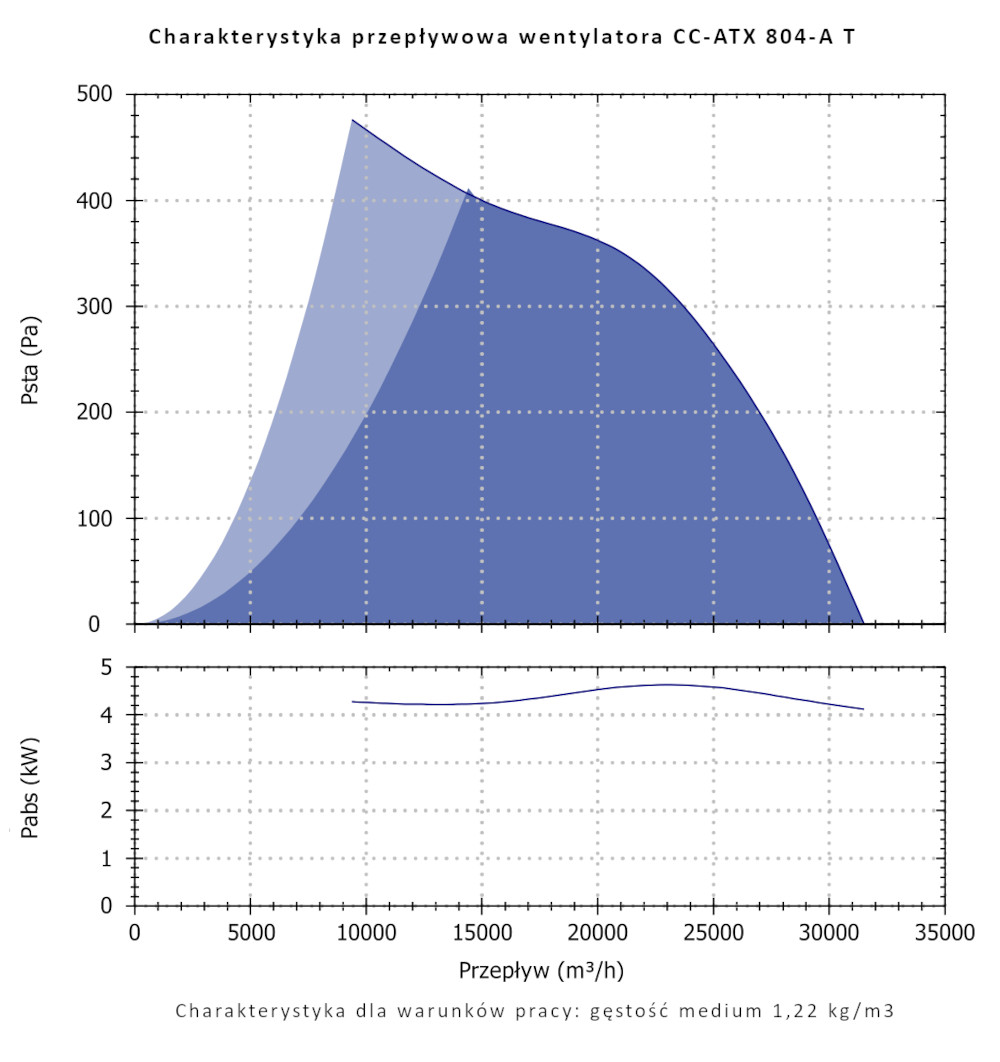

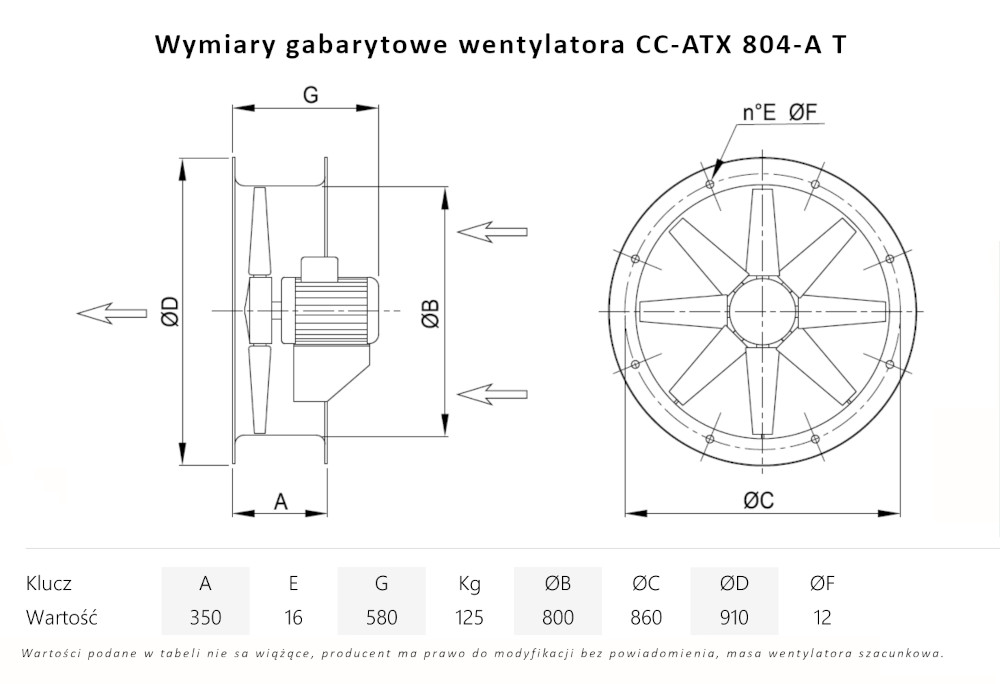

CC-ATX 804-A T wentylator kanałowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|

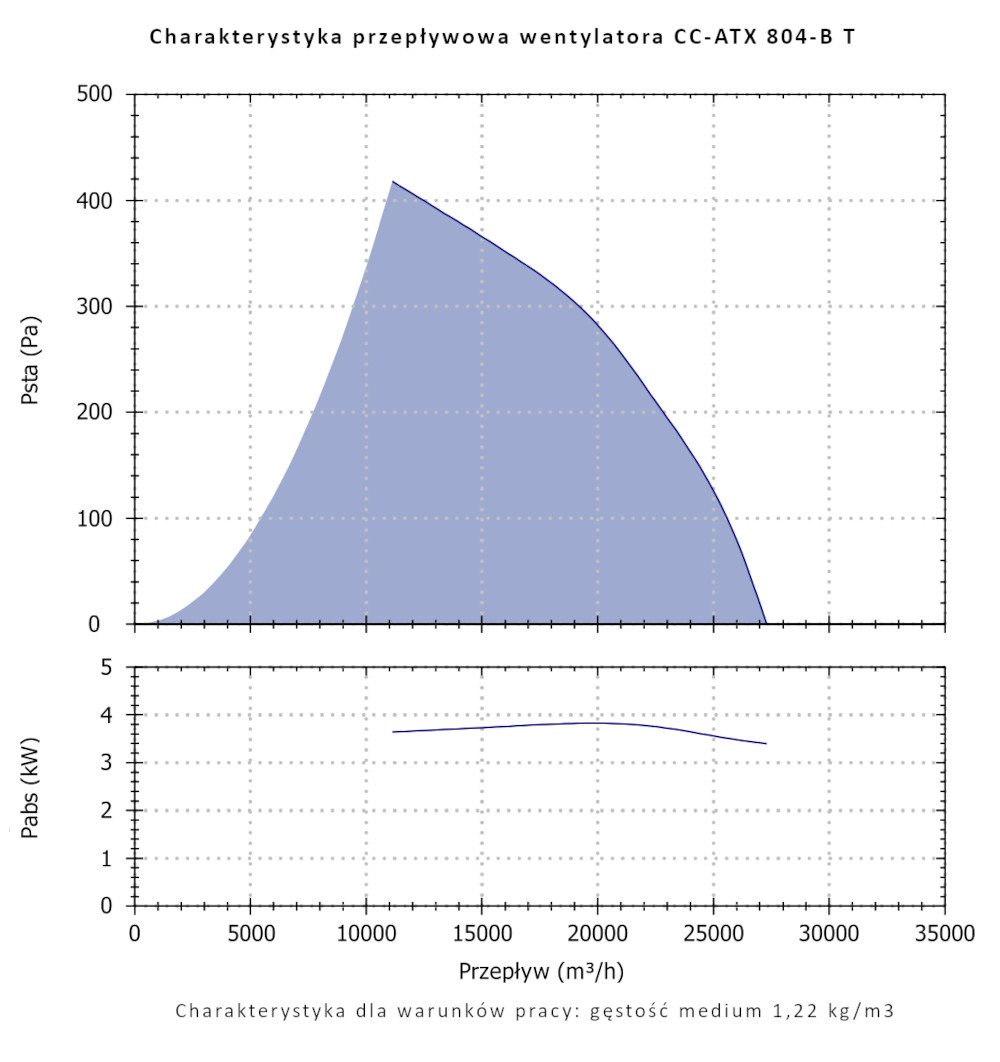

przeciwwybuchowe ATEX 2G, 2D | 27000 | 420 | 4 | 1435 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||
CC-ATX 804-B T wentylator kanałowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|

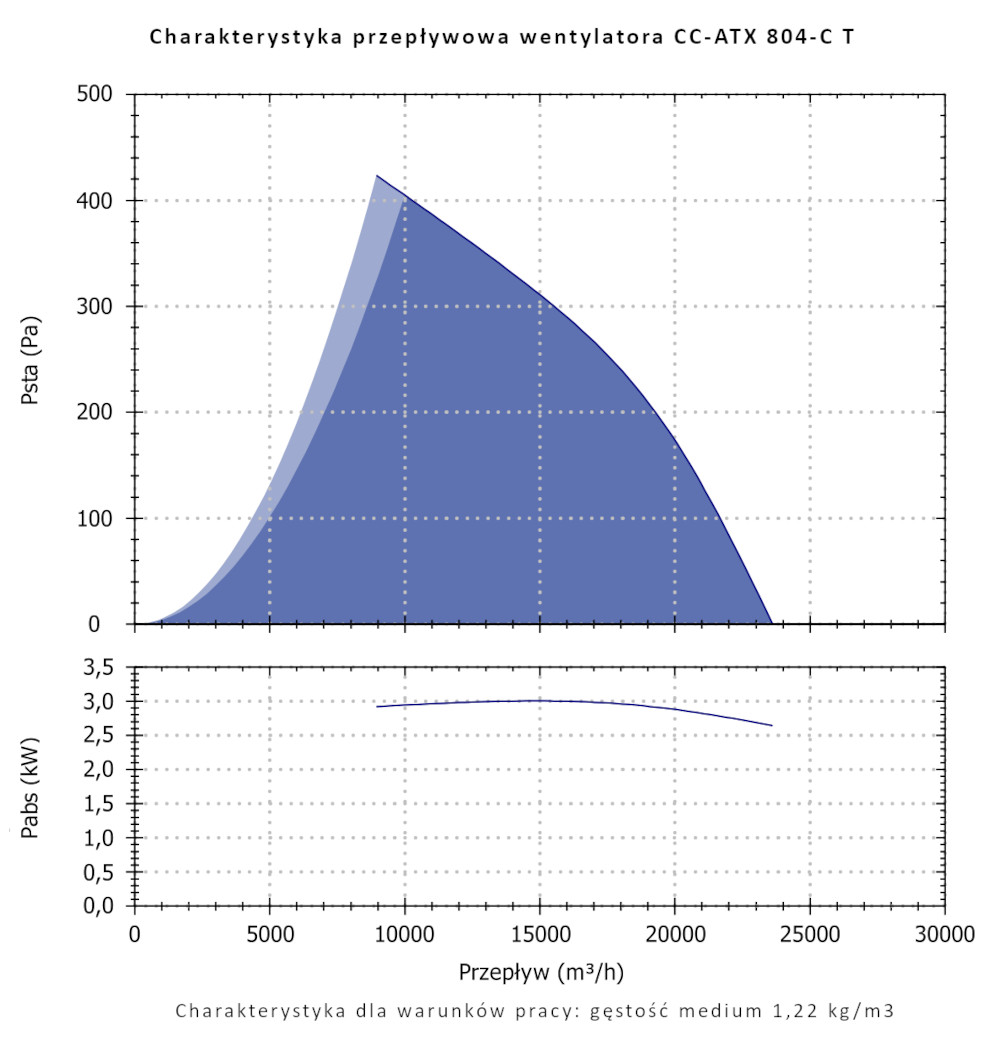

przeciwwybuchowe ATEX 2G, 2D | 23500 | 400 | 3 | 1415 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||
CC-ATX 804-C T wentylator kanałowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
przeciwwybuchowe ATEX 2G, 2D | 20000 | 180 | 1.5 | 920 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||
CC-ATX 806-A T wentylator kanałowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
przeciwwybuchowe ATEX 2G, 2D | 18500 | 180 | 1.1 | 920 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||
CC-ATX 806-B T wentylator kanałowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
przeciwwybuchowe ATEX 2G, 2D | 14500 | 130 | 1.1 | 920 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

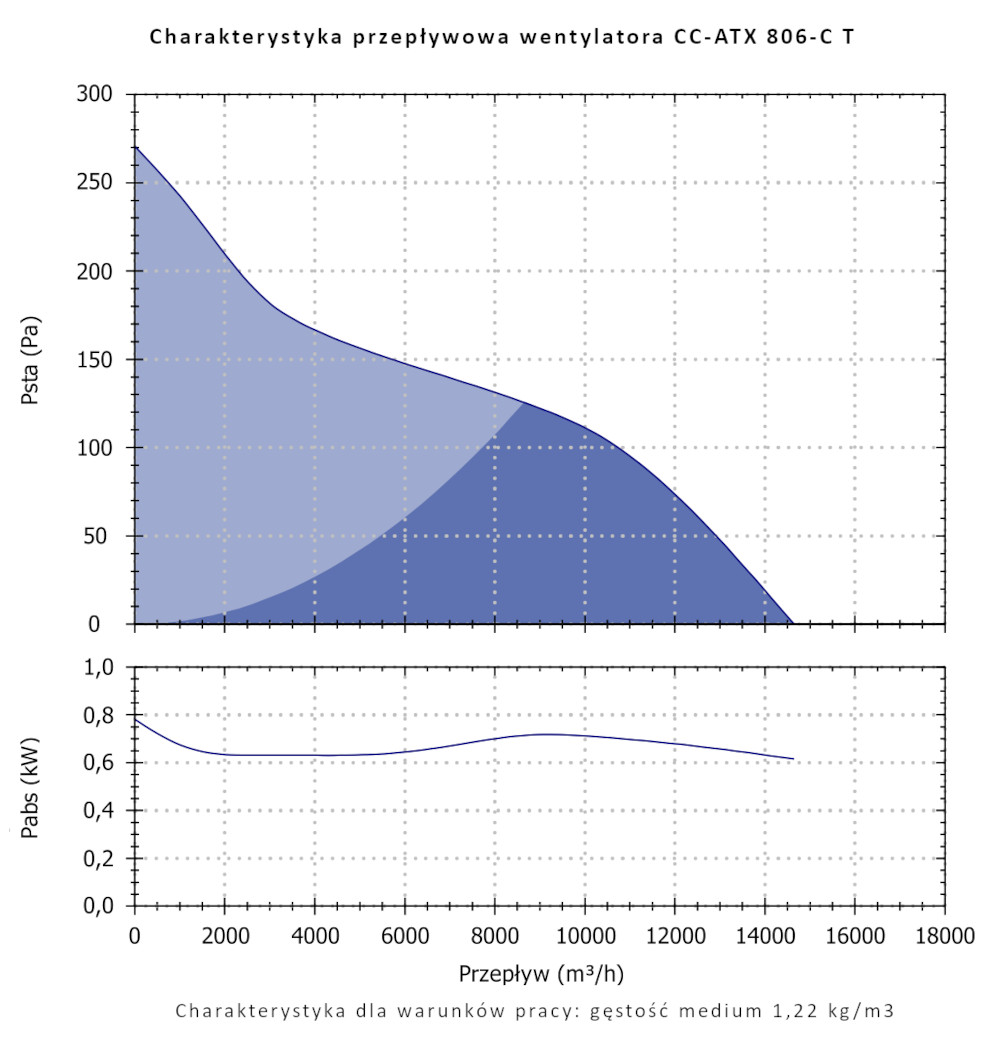

CC-ATX 806-C T wentylator kanałowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|

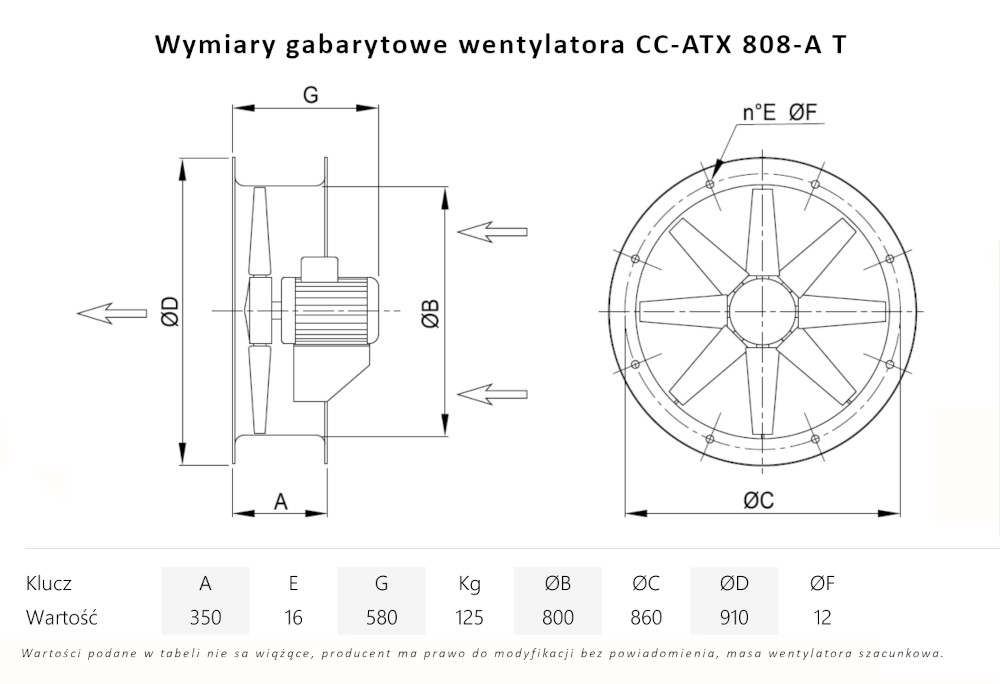

przeciwwybuchowe ATEX 2G, 2D | 16000 | 100 | 0.55 | 720 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

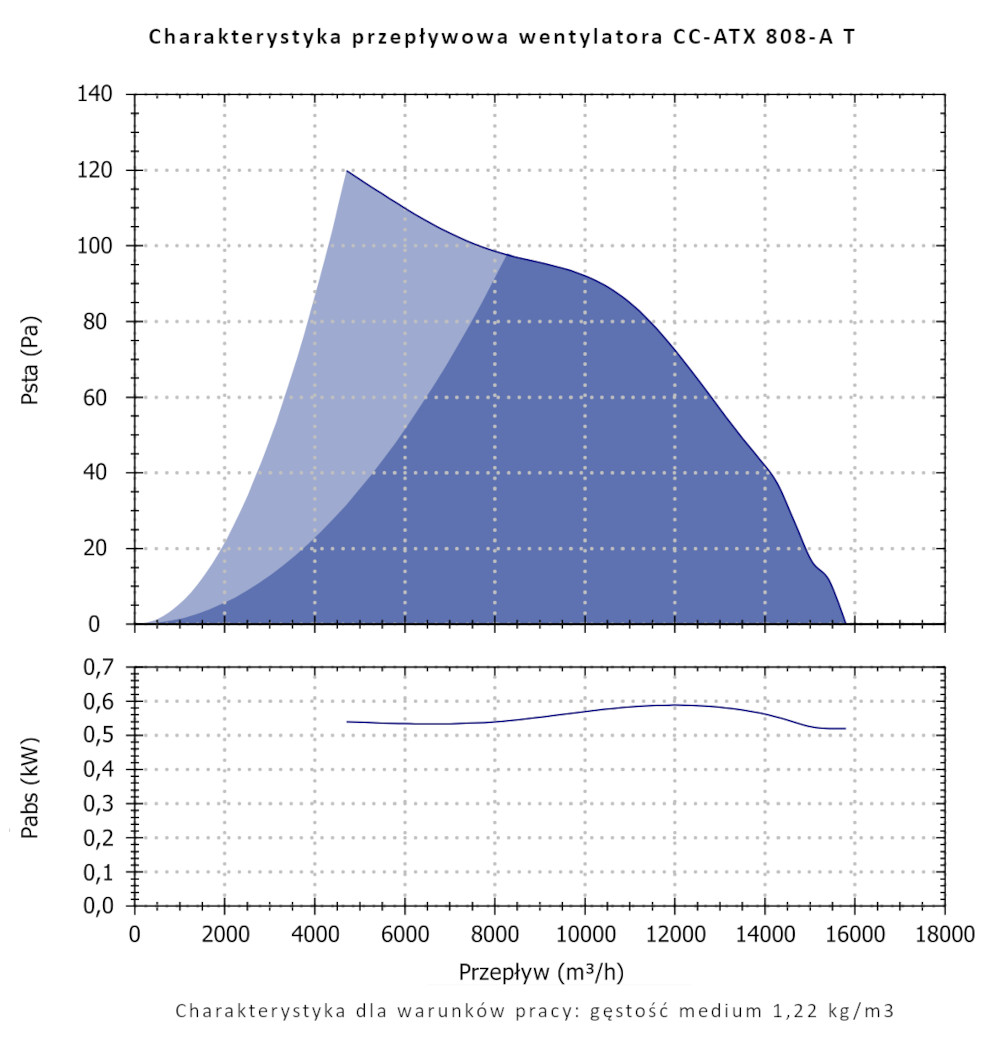

CC-ATX 808-A T wentylator kanałowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
przeciwwybuchowe ATEX 2G, 2D | 13000 | 70 | 0.55 | 720 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||
CC-ATX 808-B T wentylator kanałowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
przeciwwybuchowe ATEX 2G, 2D | 11000 | 70 | 0.37 | 720 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

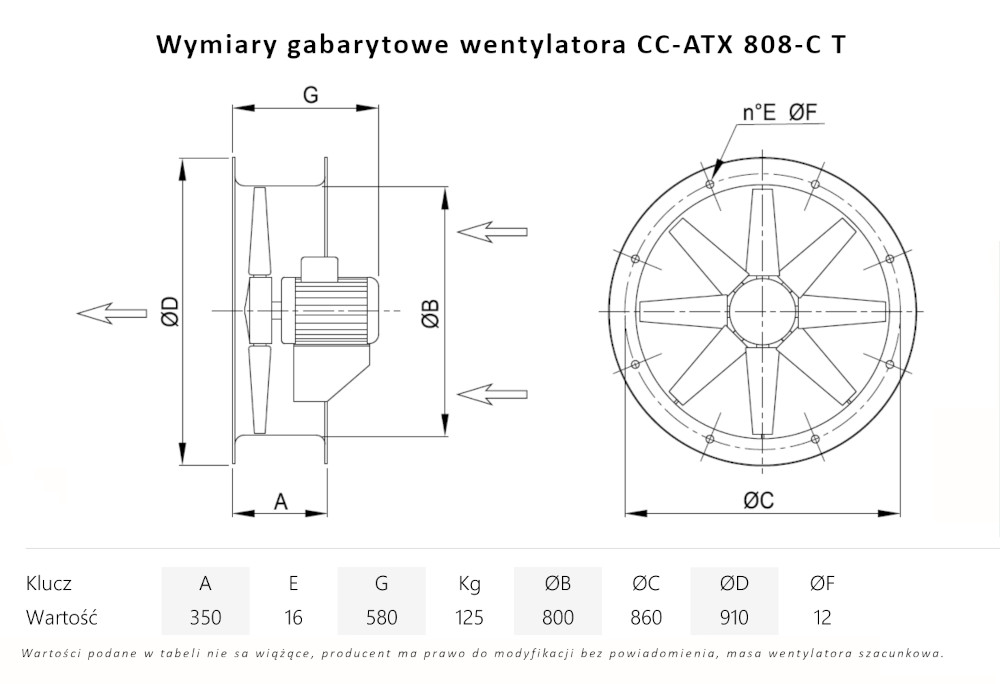

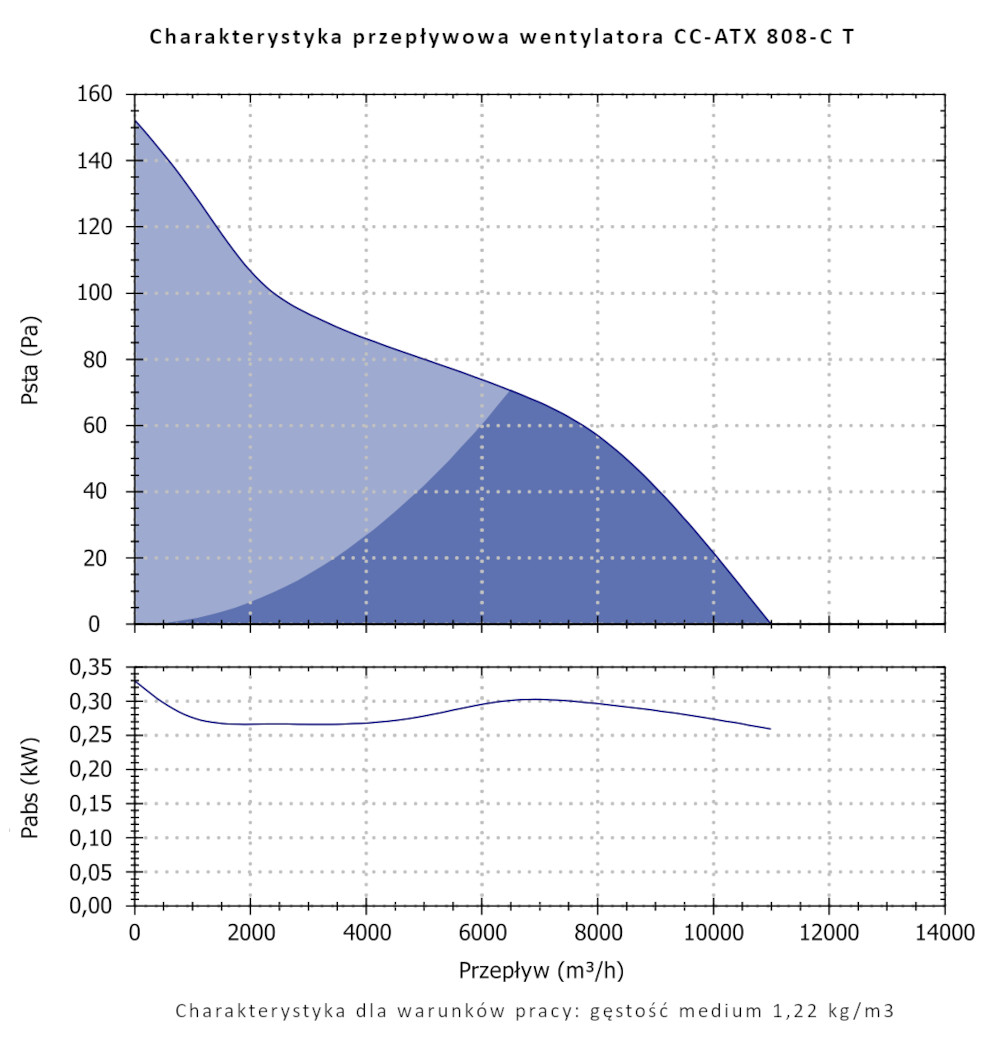

CC-ATX 808-C T wentylator kanałowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
przeciwwybuchowe ATEX 2G, 2D | 50000 | 350 | 9 | 1425 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||
CC-ATX 904-A T wentylator kanałowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
przeciwwybuchowe ATEX 2G, 2D | 36000 | 500 | 7.5 | 1425 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||
CC-ATX 904-B T wentylator kanałowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
