OPIS
Wentylatory promieniowe wysokociśnieniowe w wersji przeciwwybuchowej serii APF ATEX, przeznaczone są do przetłaczania czystego oraz zapylonego powietrza w strefie zagrożenia wybuchem 1, 2, 21 i 22 wg ATEX (EX). Zaprojektowane oraz wytworzone zgodnie z obowiązującymi warunkami i założeniami Dyrektywy 2014/34/UE . Znajdują zastosowanie w transporcie pneumatycznym, przemyśle cementowym, chemicznym, spożywczym, metalurgicznych oraz hutniczym. Cechą charakterystyczną typoszeregu APF ATEX jest generowanie wysokich ciśnień przy stosunkowo niskim strumieniu objętościowym (wydajności).
KONSTRUKCJA
– obudowa oraz wirnik wentylatora wykonane ze stali czarnej, malowane proszkowo
– wirnik zamknięty z łopatkami zagiętymi do przodu
– obudowa wentylatora na połączeniach zagniatana lub spawana, zależnie od wymaganej szczelności oraz wielkości wentylatora
– napęd wentylatora bezpośredni (wirnik osadzony na wale silnika)
– silnik w wersji B3 dla wykonania mechanicznego ES.4 (montaż łapami silnika do podstawy wentylatora) lub wersji B5 dla wykonania ES.5 (montaż kołnierzem silnika do obudowy wentylatora).
– silnik asynchroniczny trójfazowy w wersji przeciwwybuchowej, przystosowany do pracy ciągłej S1, zabezpieczony termicznie, możliwa regulacja prędkości obrotowej, stopień ochrony IP55 lub IP65, klasa izolacji F.
DOSTĘPNE WYKONANIA
– wykonanie przeciwwybuchowe ATEX/EX: kategorie 2G, 3G, 2D, 3D; podgrupy gazowe IIA, IIB, IIB+H2; podgrupy pyłowe IIIA, IIIB, IIIC; pełny zakres klas temperaturowych
– obudowa oraz wirnik wykonany ze stali nierdzewnej AISI304
– obudowa oraz wirnik wykonany ze stali kwasoodpornej AISI316
– wykonanie elementów wrażliwych ze stali trudnościeralnej XAR-450
– wykonanie ze stali CORTEN
– wykonanie specjalne i ocynkowane
– obudowa izolowana termicznie oraz akustycznie
SPECYFIKACJA
– przetłaczane medium: powietrze czyste lub zapylone
– zakres temperaturowy przetłaczanego medium -20…+60°C
– zakres temperaturowy otoczenia silnika -20…+40°C
– napięcie zasilania 3x400VAC 50Hz (inne na zapytanie)

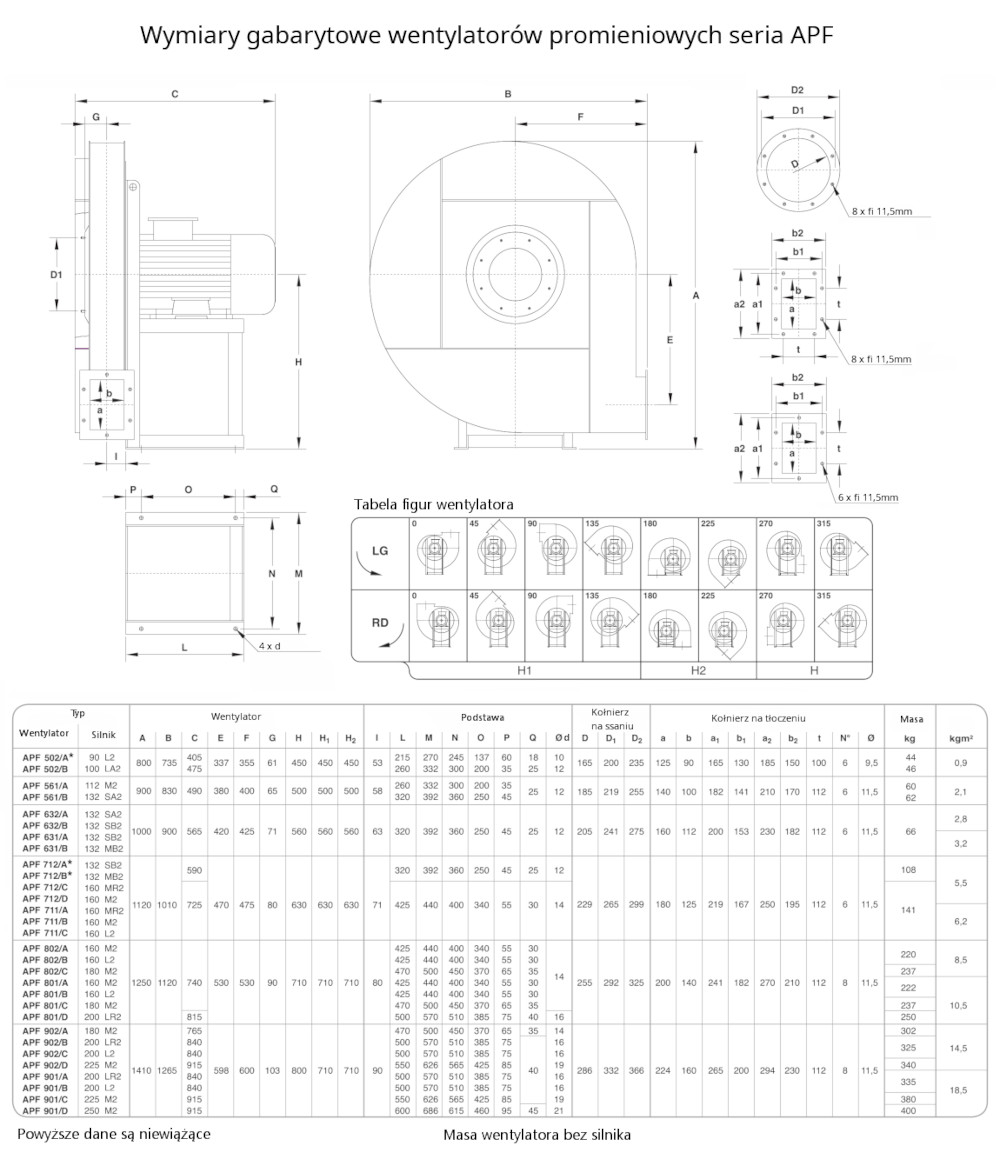

– figury LG, RD oraz kąty wg karty katalogowej
AKCESORIA
– połączenia elastyczne
– przeciwkołnierze
– wibroizolatory
– mechaniczne regulatory przepływu
| Zdjęcie | Nazwa | Wykonanie | Wydajność (m3/h) | Ciśnienie (Pa) | Moc (kW) | Prędkość (obr/min) | Napięcie (V) | Wysyłka | Cena | |||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
przeciwwybuchowe ATEX 2G, 3G, 2D, 3D | 1080 | 4750 | 2.2 | 2850 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

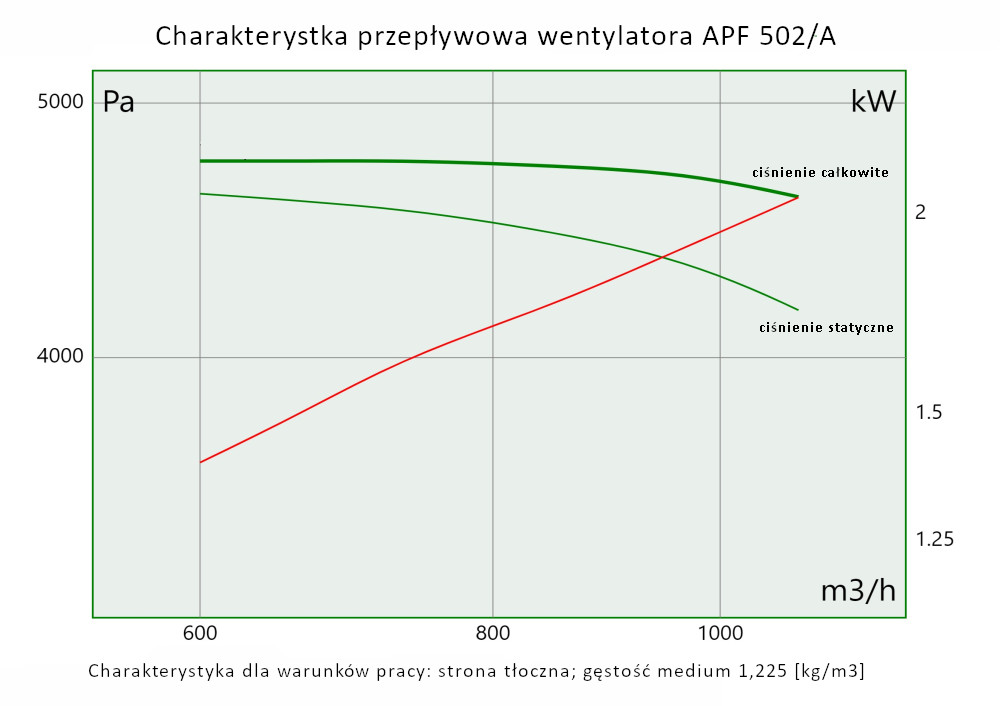

APF 502/A ATEX wentylator promieniowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
przeciwwybuchowe ATEX 2G, 3G, 2D, 3D | 1500 | 4750 | 3 | 2850 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

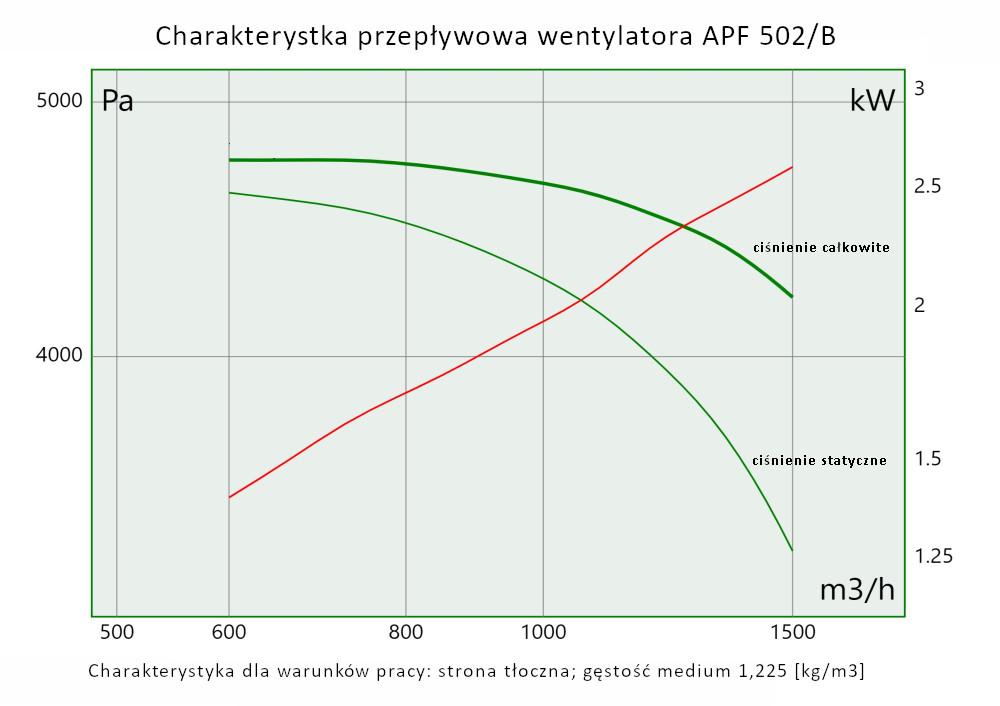

APF 502/B ATEX wentylator promieniowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
przeciwwybuchowe ATEX 2G, 3G, 2D, 3D | 1500 | 6420 | 4 | 2900 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

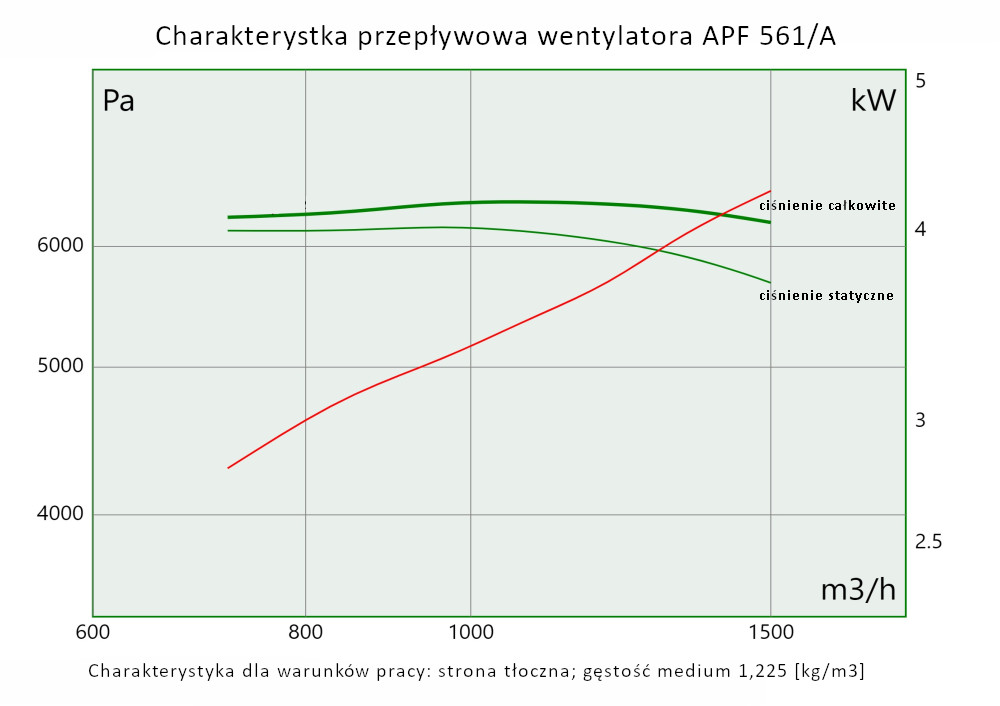

APF 561/A ATEX wentylator promieniowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
przeciwwybuchowe ATEX 2G, 3G, 2D, 3D | 2100 | 6430 | 5.5 | 2900 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

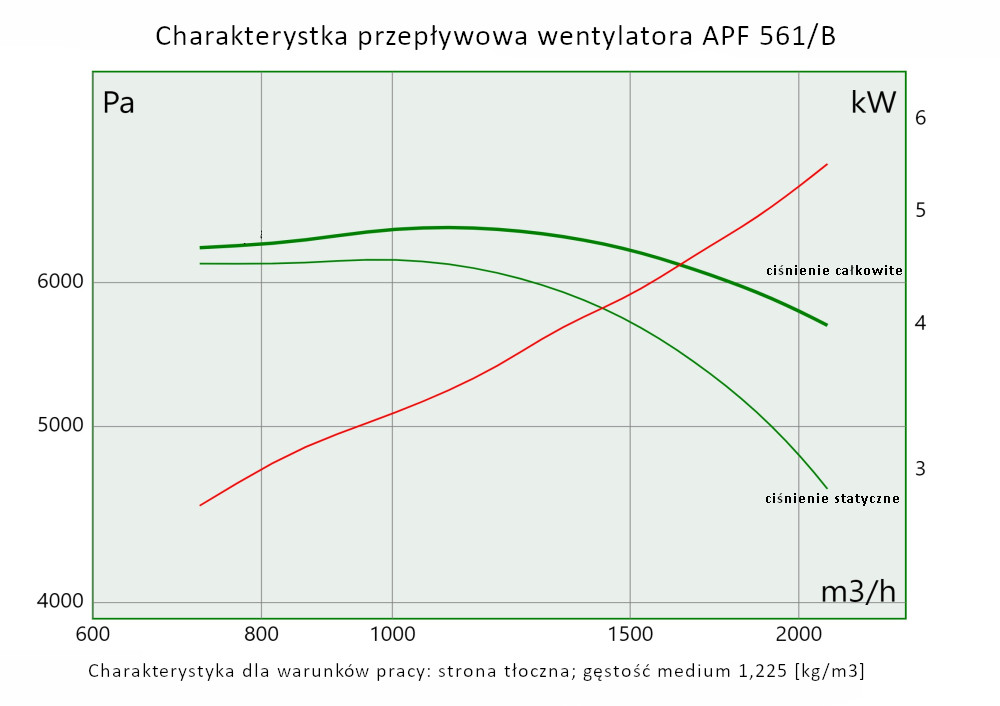

APF 561/B ATEX wentylator promieniowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|

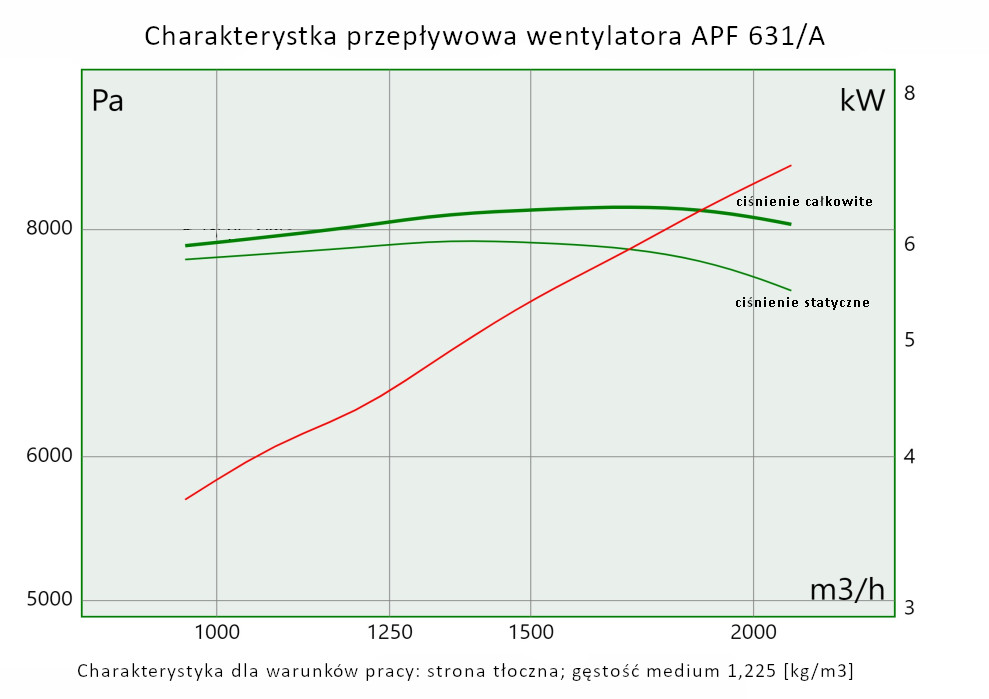

przeciwwybuchowe ATEX 2G, 3G, 2D, 3D | 2080 | 8230 | 7.5 | 2900 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||
APF 631/A ATEX wentylator promieniowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
przeciwwybuchowe ATEX 2G, 3G, 2D, 3D | 2680 | 8190 | 9 | 2900 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

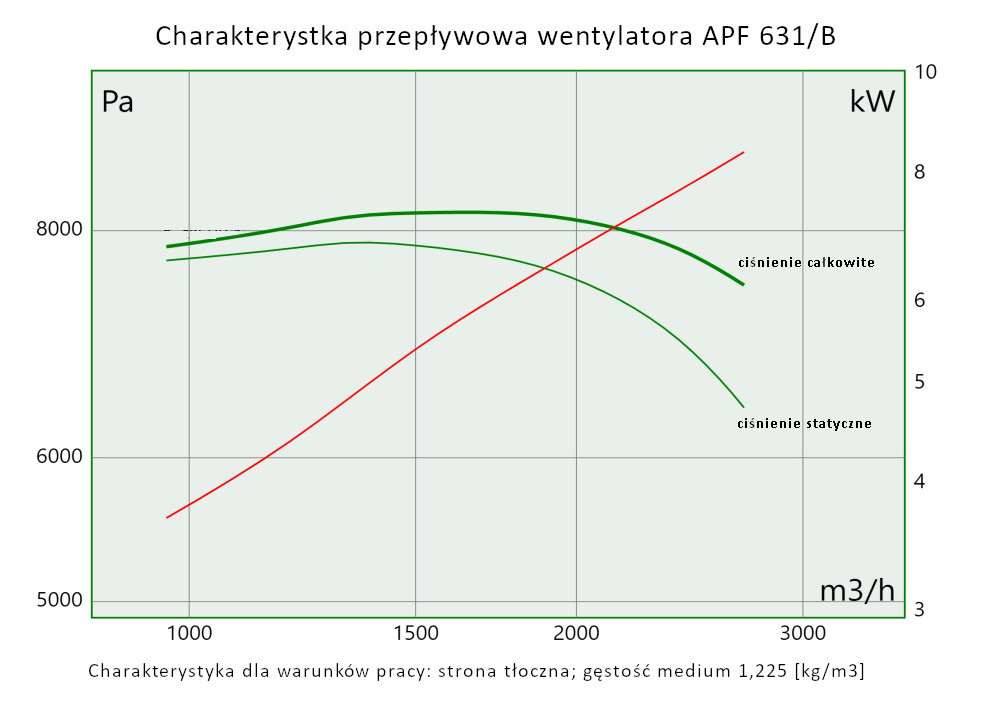

APF 631/B ATEX wentylator promieniowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|

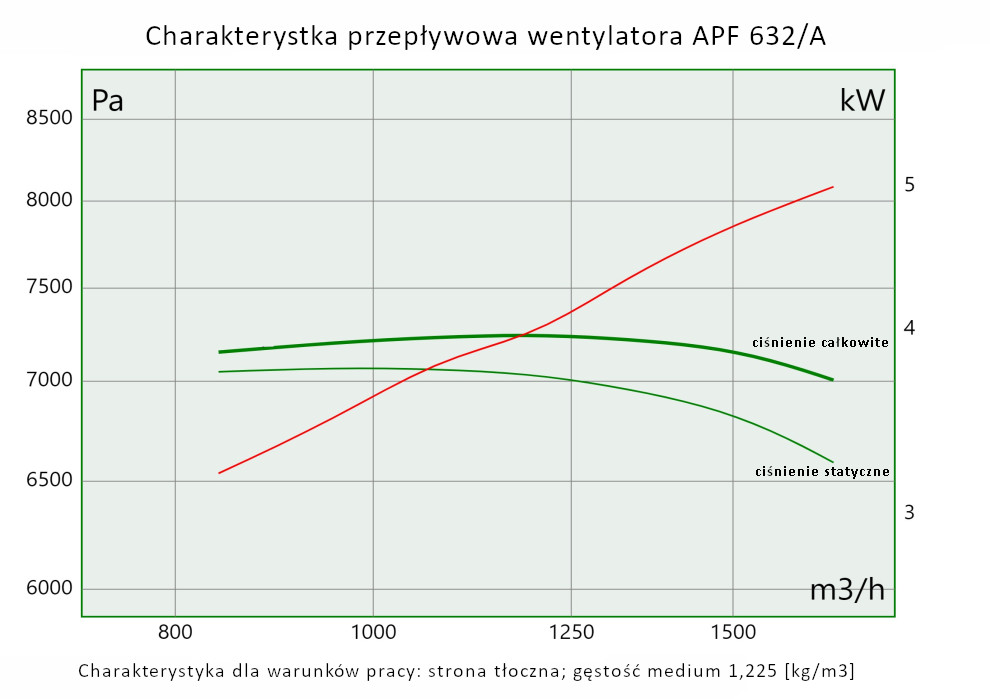

przeciwwybuchowe ATEX 2G, 3G, 2D, 3D | 1670 | 2740 | 5.5 | 2900 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||
APF 632/A ATEX wentylator promieniowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|

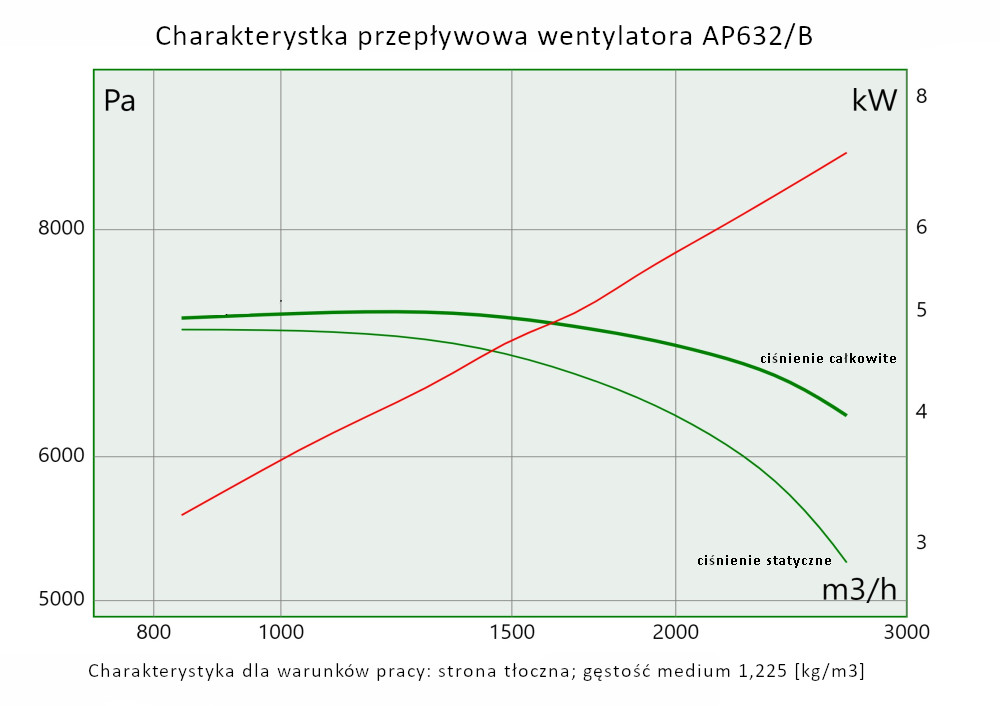

przeciwwybuchowe ATEX 2G, 3G, 2D, 3D | 2690 | 7210 | 7.5 | 2900 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||
APF 632/B ATEX wentylator promieniowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
przeciwwybuchowe ATEX 2G, 3G, 2D, 3D | 2400 | 10700 | 11 | 2900 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

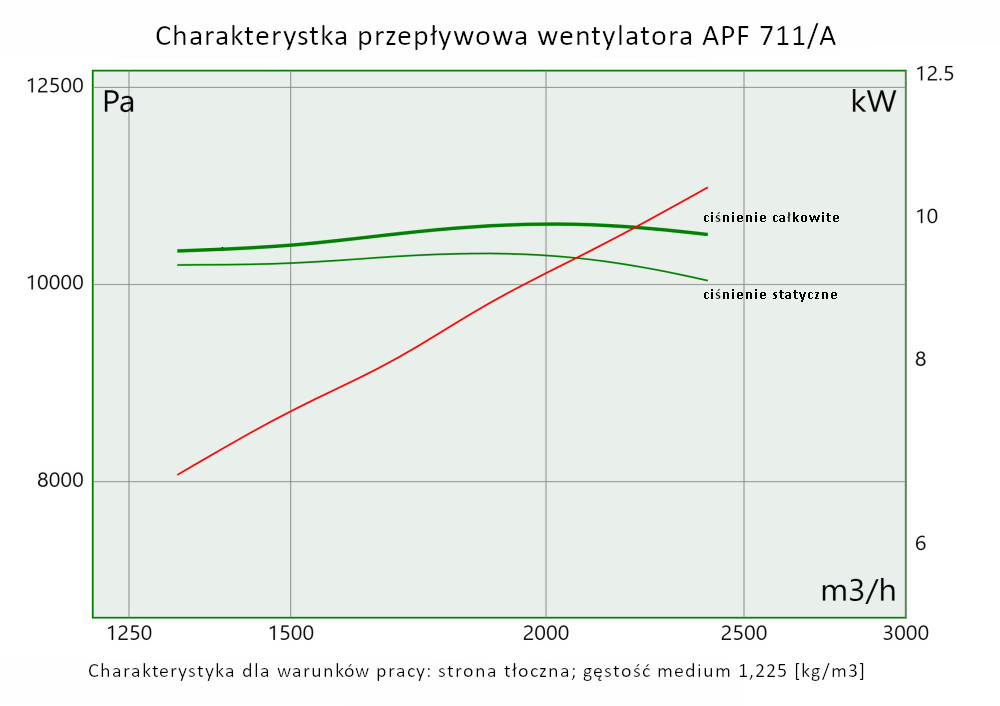

APF 711/A ATEX wentylator promieniowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
przeciwwybuchowe ATEX 2G, 3G, 2D, 3D | 3330 | 10630 | 15 | 2900 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

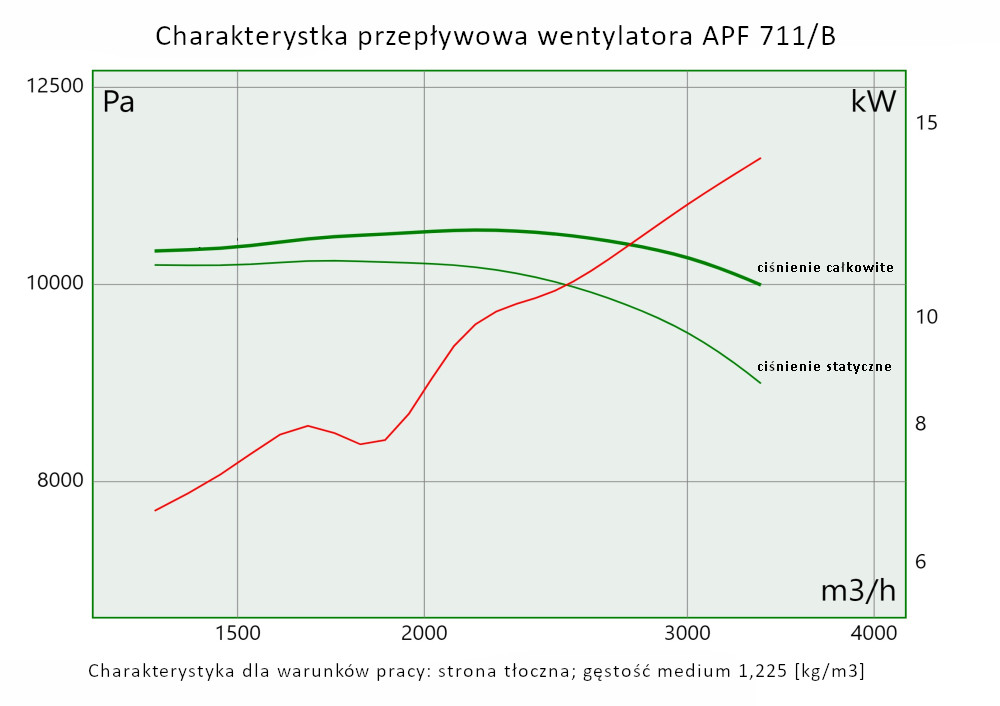

APF 711/B ATEX wentylator promieniowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
przeciwwybuchowe ATEX 2G, 3G, 2D, 3D | 4250 | 10360 | 18.5 | 2900 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

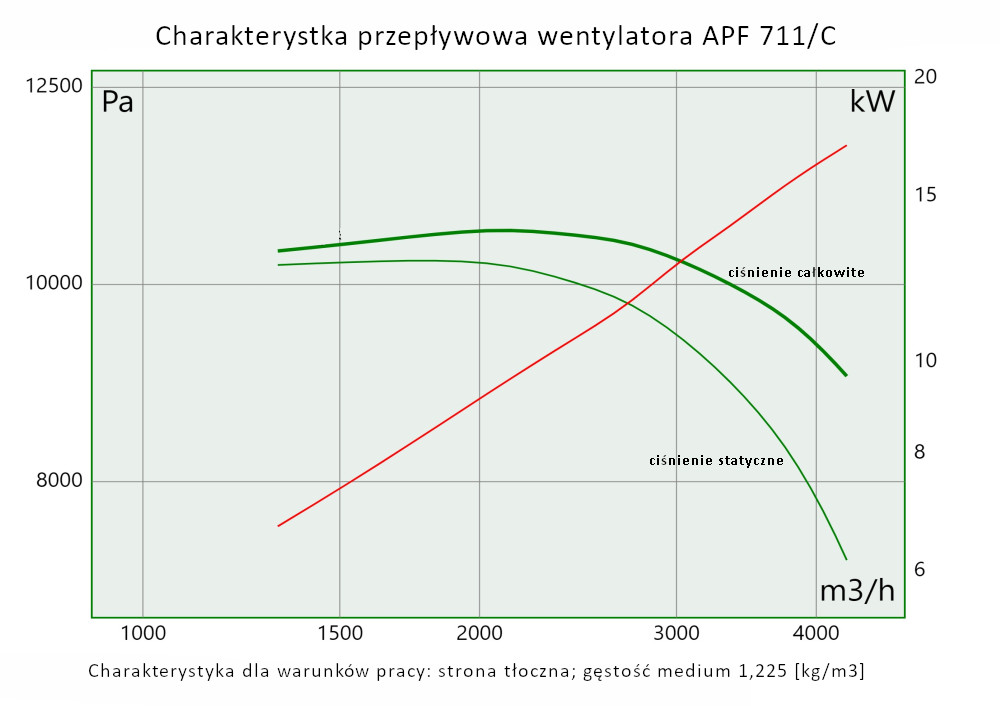

APF 711/C ATEX wentylator promieniowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
przeciwwybuchowe ATEX 2G, 3G, 2D, 3D | 1670 | 9180 | 7.5 | 2900 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

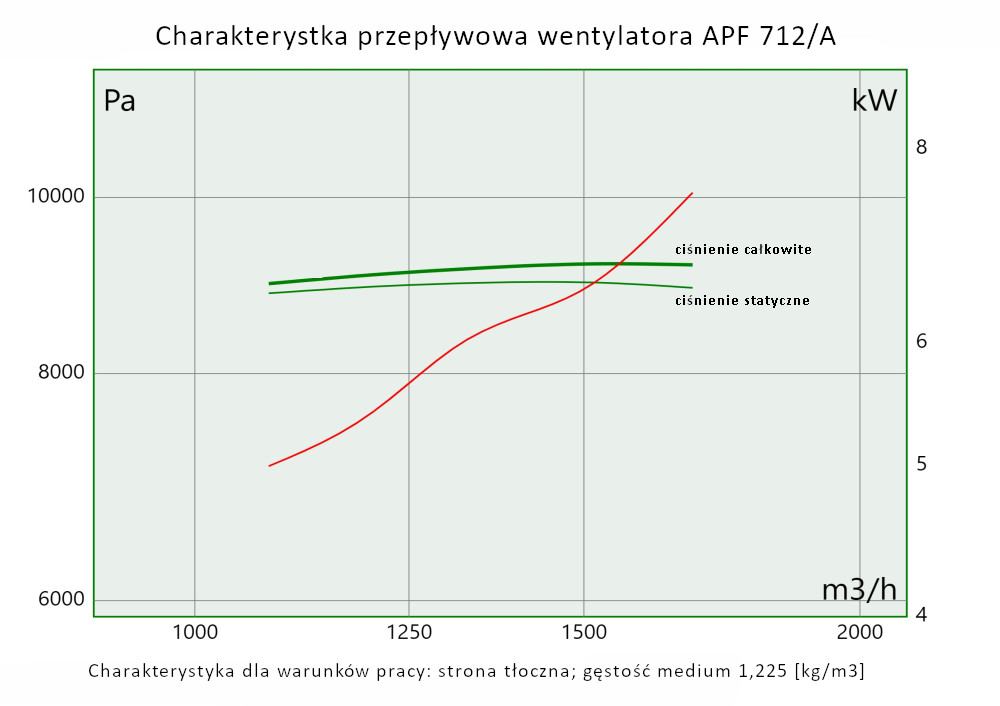

APF 712/A ATEX wentylator promieniowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
przeciwwybuchowe ATEX 2G, 3G, 2D, 3D | 2100 | 9180 | 9 | 2900 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

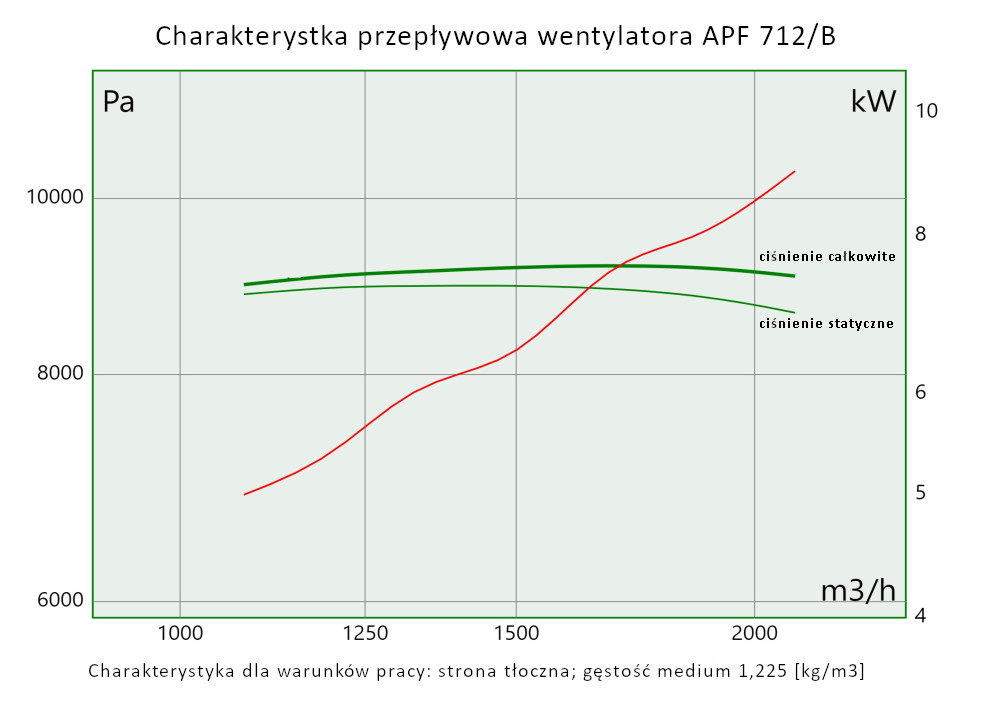

APF 712/B ATEX wentylator promieniowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|

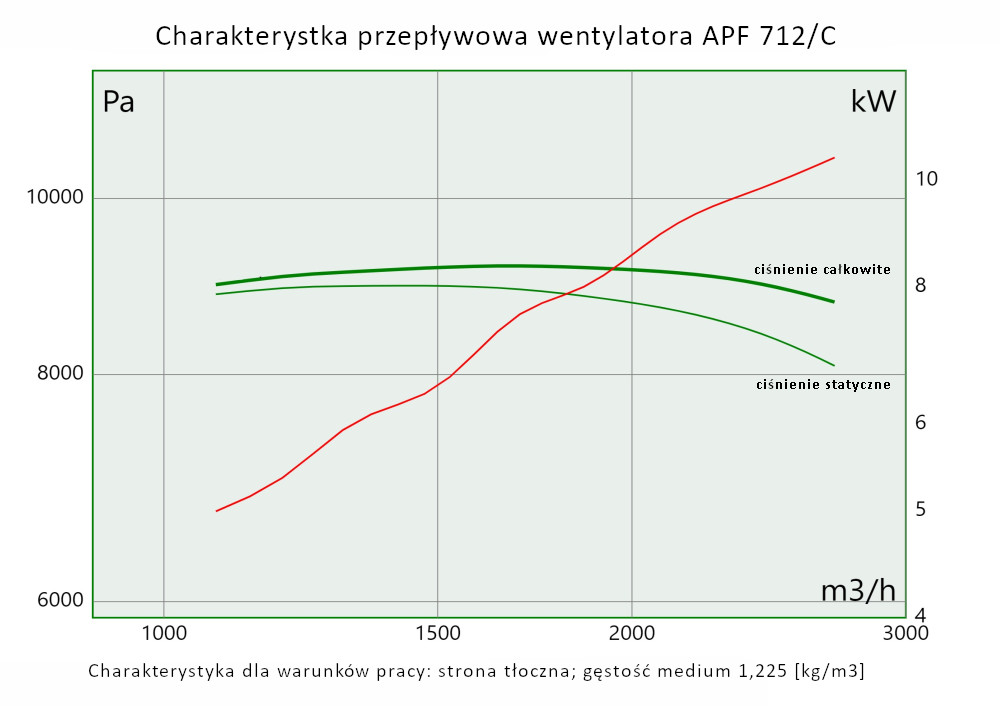

przeciwwybuchowe ATEX 2G, 3G, 2D, 3D | 2700 | 9180 | 11 | 2900 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||
APF 712/C ATEX wentylator promieniowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
przeciwwybuchowe ATEX 2G, 3G, 2D, 3D | 3755 | 9160 | 15 | 2900 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

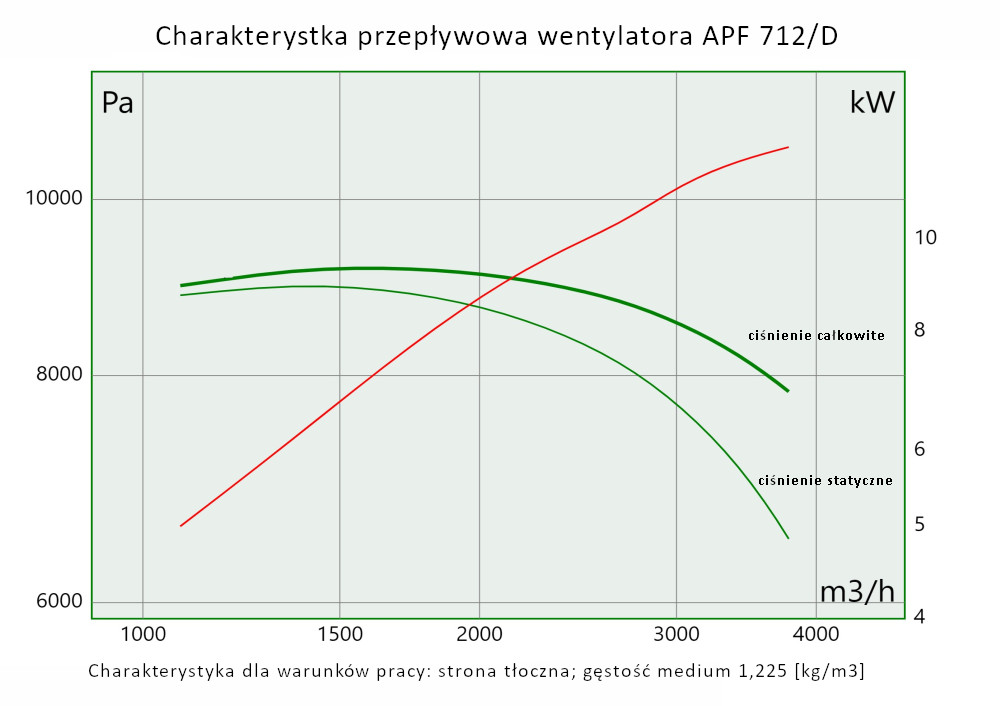

APF 712/D ATEX wentylator promieniowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
przeciwwybuchowe ATEX 2G, 3G, 2D, 3D | 2220 | 13420 | 15 | 2950 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

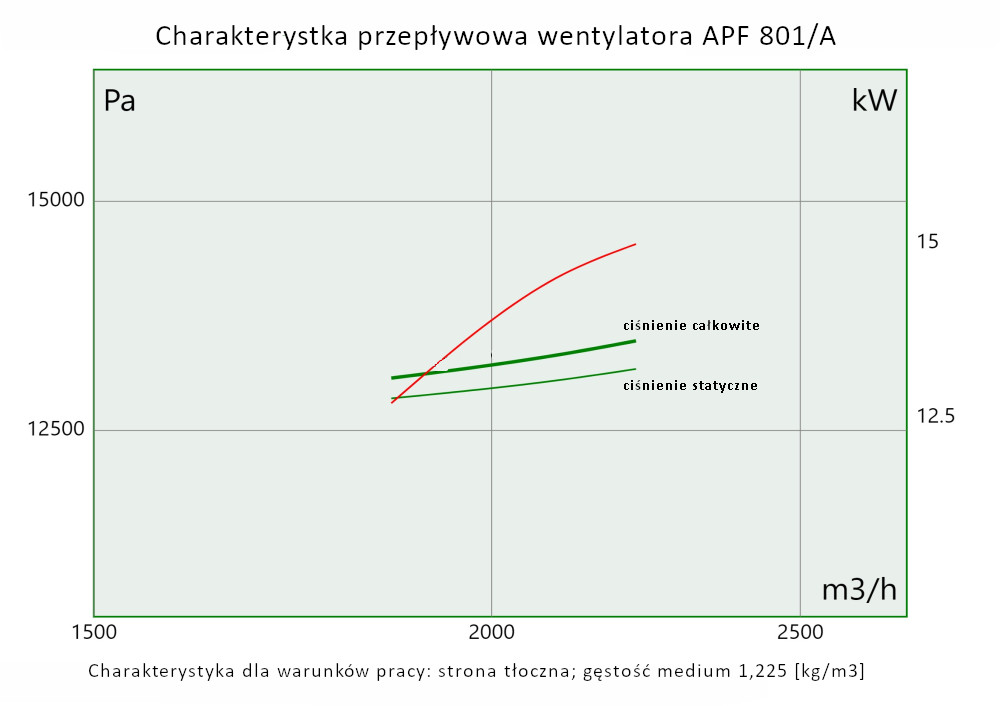

APF 801/A ATEX wentylator promieniowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
przeciwwybuchowe ATEX 2G, 3G, 2D, 3D | 3000 | 13620 | 18.5 | 2950 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

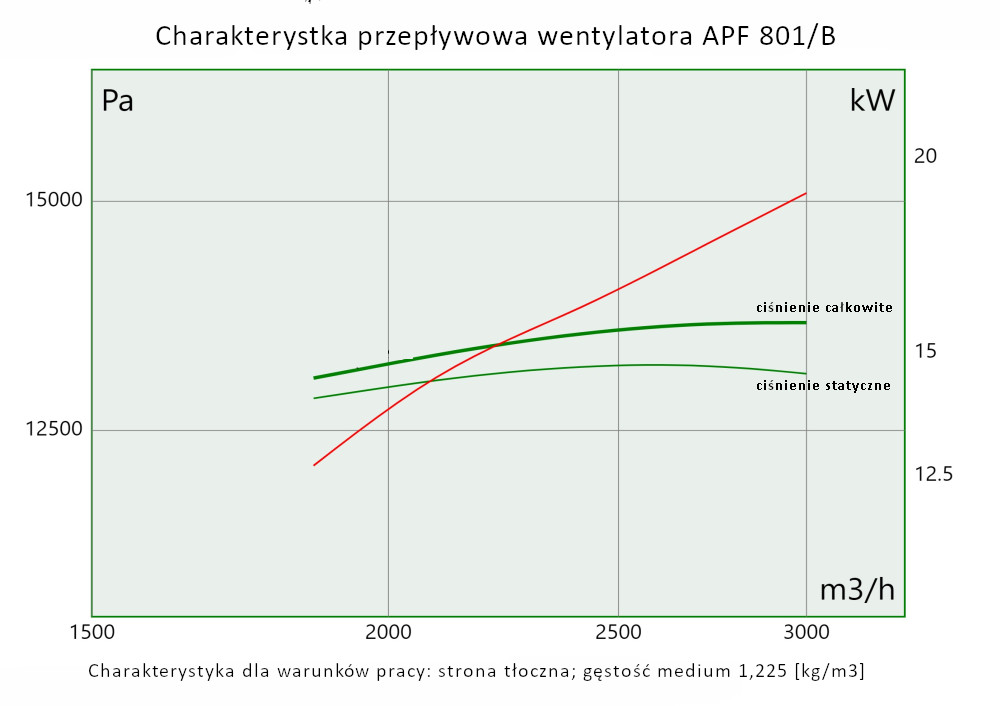

APF 801/B ATEX wentylator promieniowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|

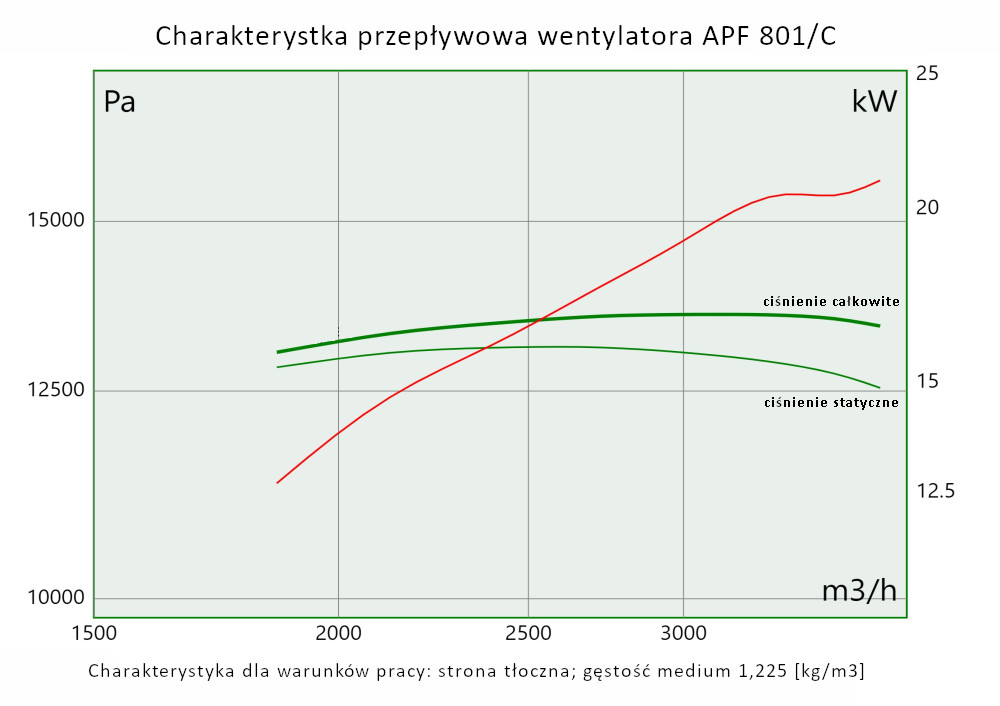

przeciwwybuchowe ATEX 2G, 3G, 2D, 3D | 3780 | 13560 | 22 | 2950 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||
APF 801/C ATEX wentylator promieniowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
przeciwwybuchowe ATEX 2G, 3G, 2D, 3D | 5355 | 13540 | 30 | 2950 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

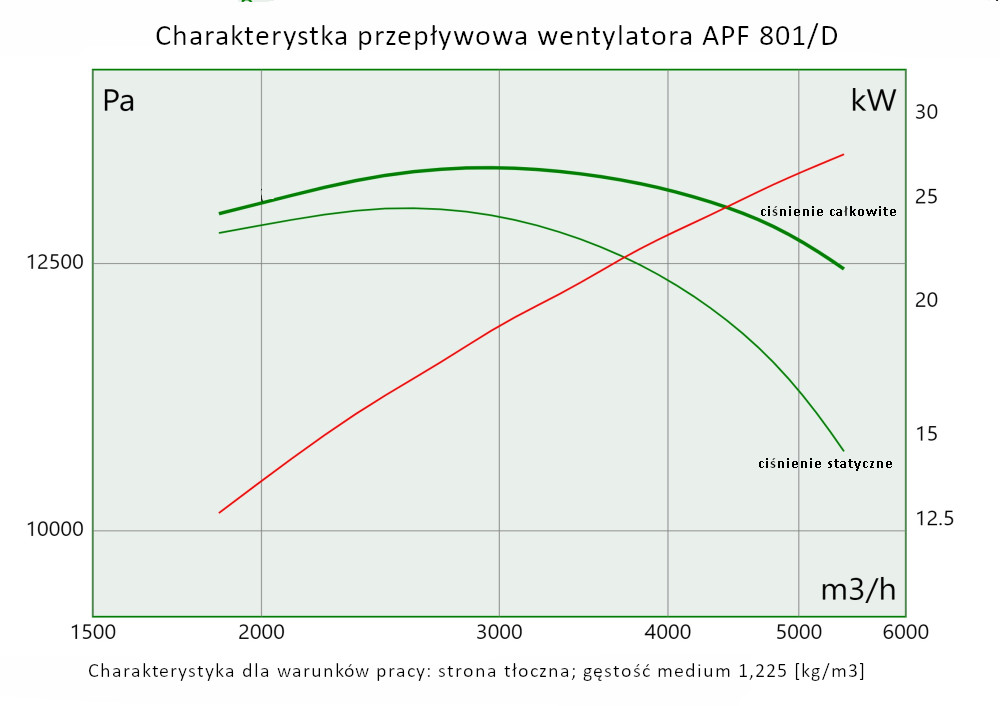

APF 801/D ATEX wentylator promieniowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
przeciwwybuchowe ATEX 2G, 3G, 2D, 3D | 2700 | 11890 | 15 | 2950 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

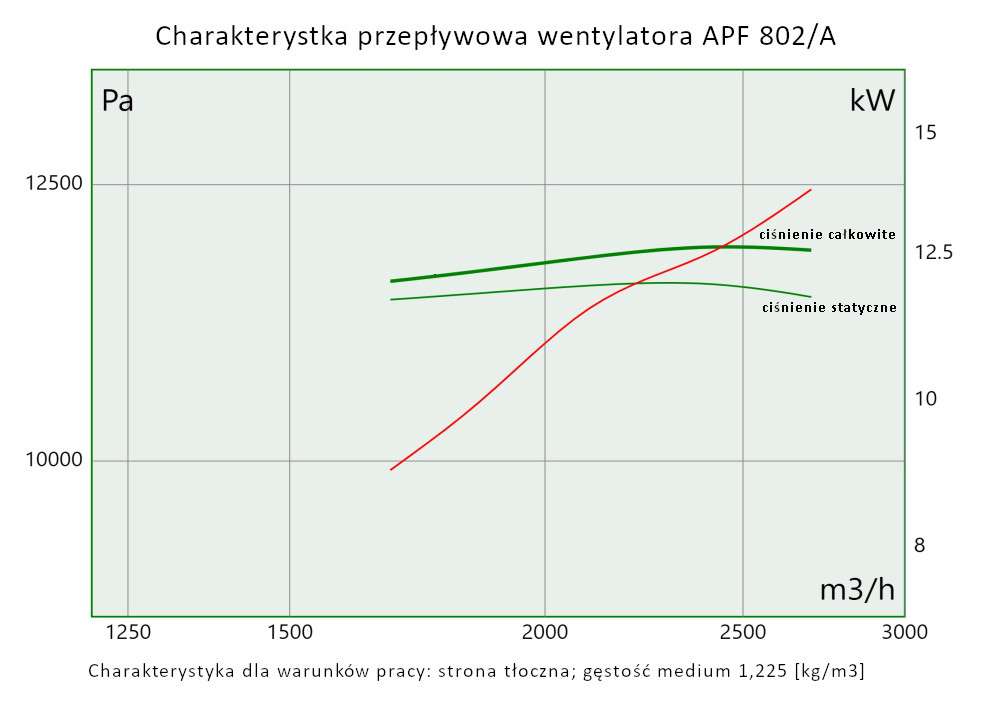

APF 802/A ATEX wentylator promieniowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
przeciwwybuchowe ATEX 2G, 3G, 2D, 3D | 3780 | 11860 | 18.5 | 2950 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

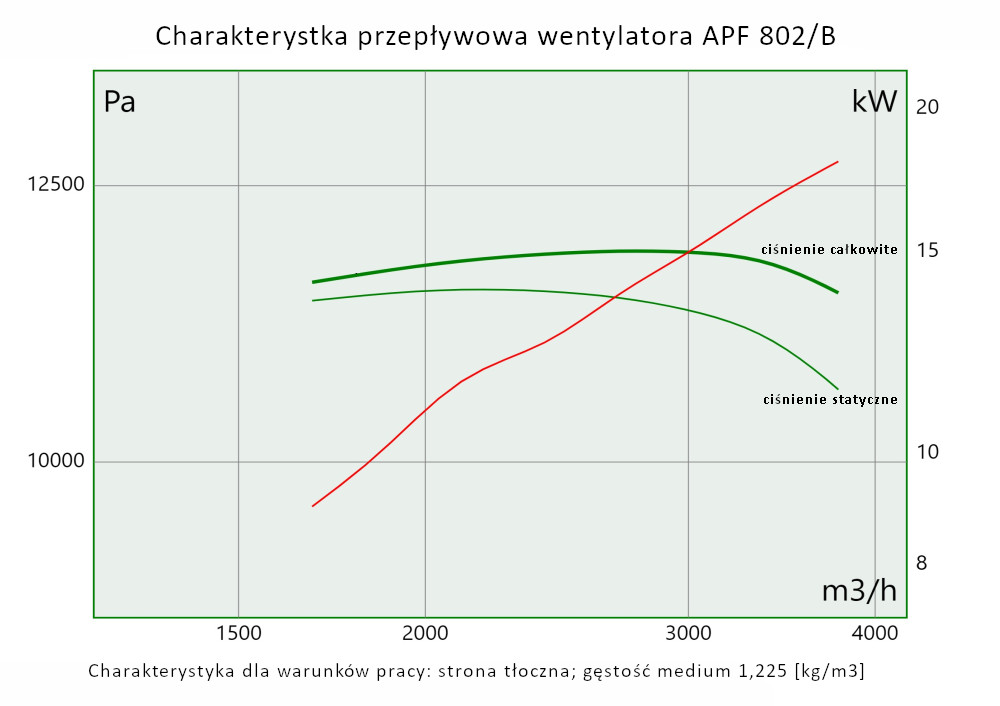

APF 802/B ATEX wentylator promieniowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
przeciwwybuchowe ATEX 2G, 3G, 2D, 3D | 4760 | 11850 | 22 | 2950 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

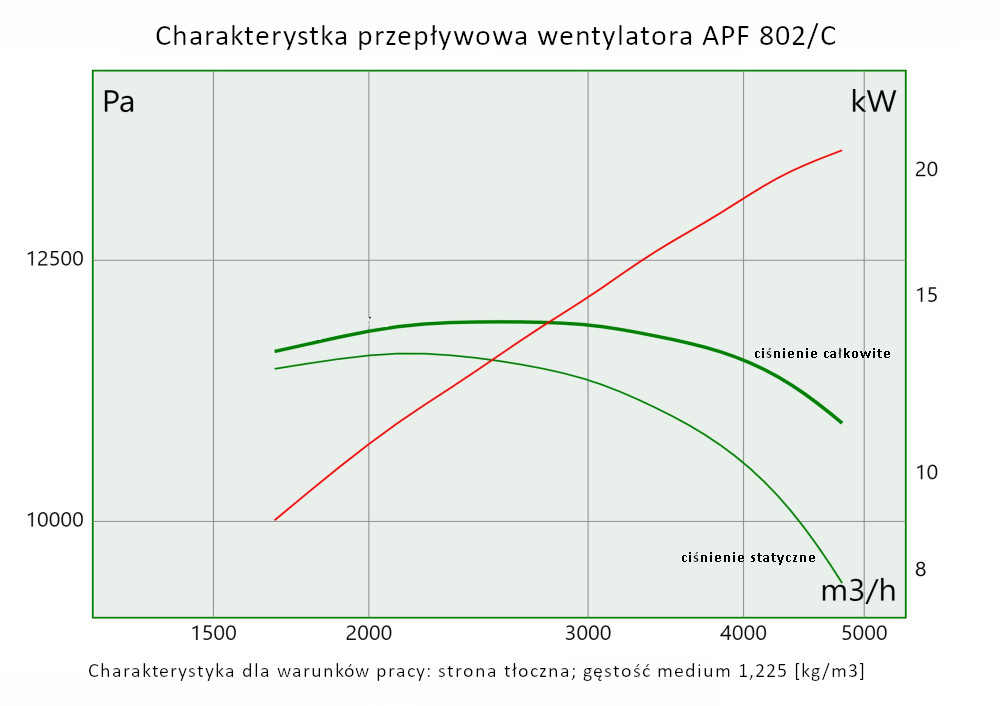

APF 802/C ATEX wentylator promieniowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|

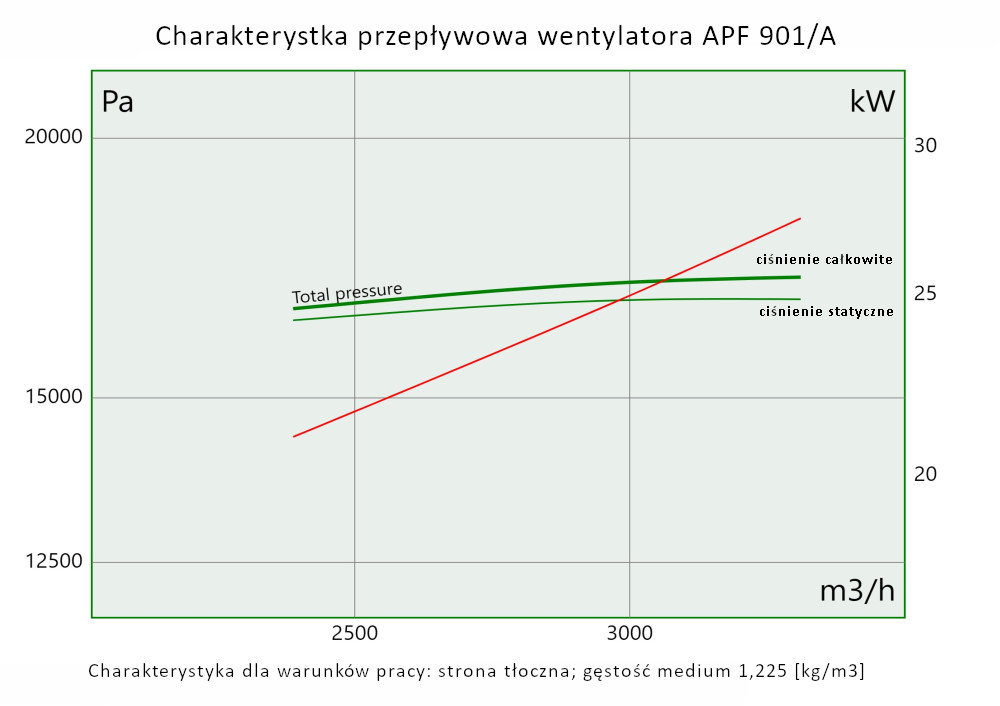

przeciwwybuchowe ATEX 2G, 3G, 2D, 3D | 3360 | 17150 | 30 | 2950 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||
APF 901/A ATEX wentylator promieniowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
przeciwwybuchowe ATEX 2G, 3G, 2D, 3D | 4790 | 17300 | 37 | 2950 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

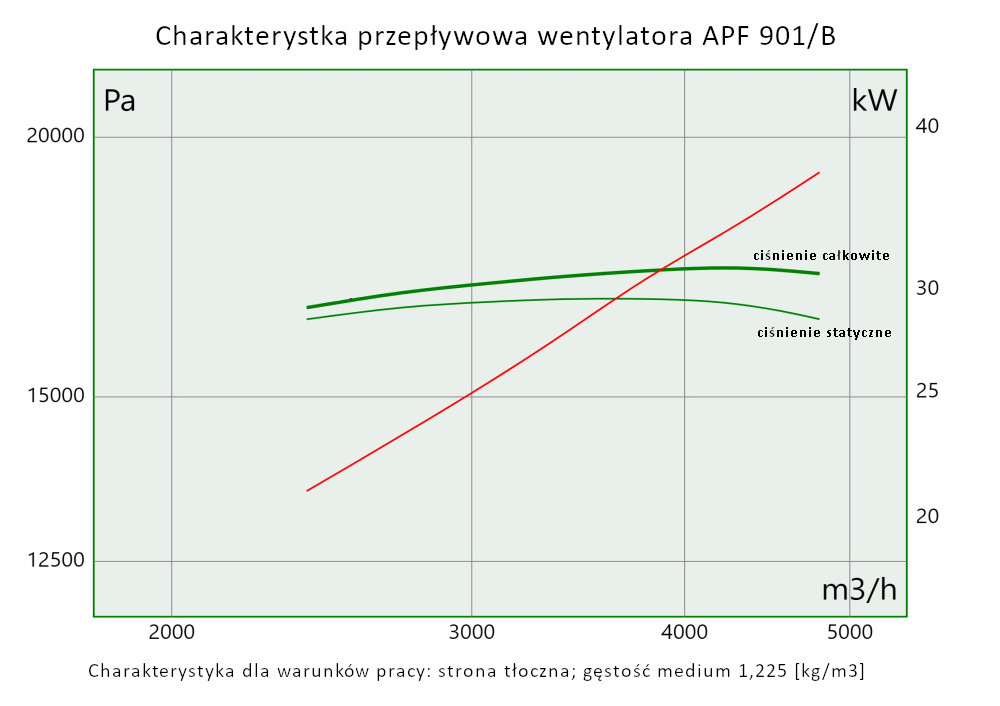

APF 901/B ATEX wentylator promieniowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
przeciwwybuchowe ATEX 2G, 3G, 2D, 3D | 6000 | 17350 | 45 | 2950 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

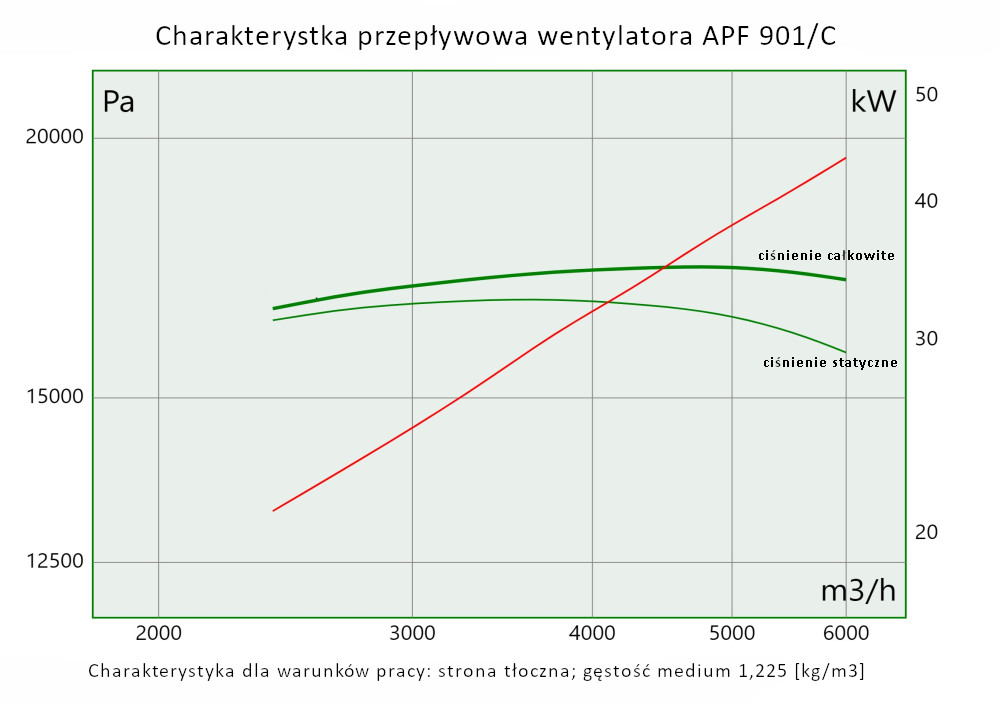

APF 901/C ATEX wentylator promieniowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
przeciwwybuchowe ATEX 2G, 3G, 2D, 3D | 8380 | 17350 | 55 | 2950 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

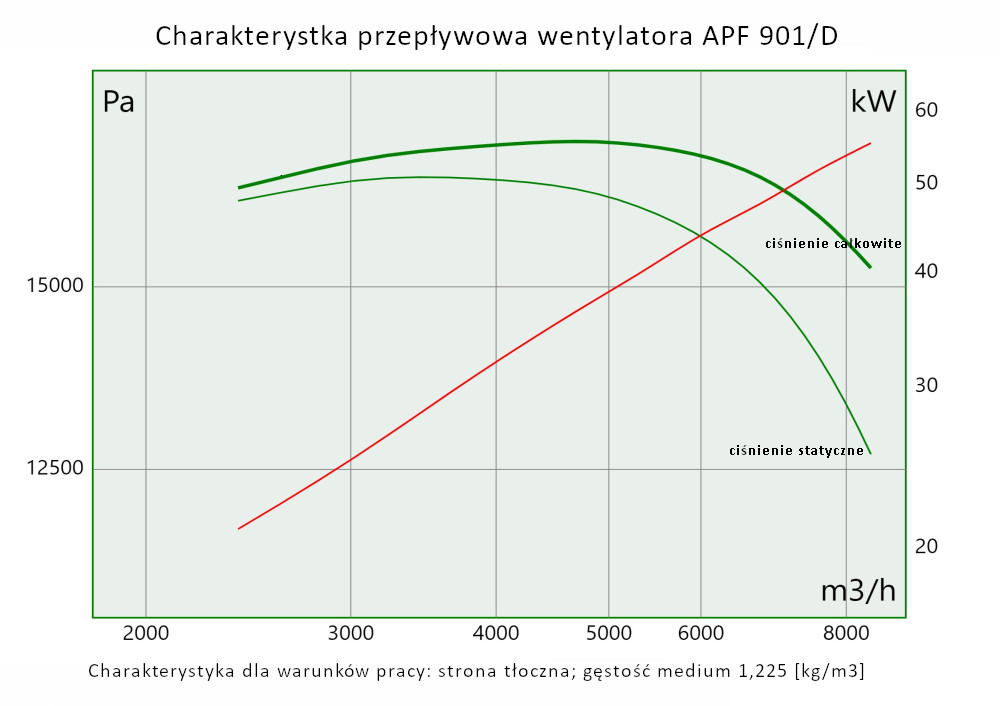

APF 901/D ATEX wentylator promieniowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
przeciwwybuchowe ATEX 2G, 3G, 2D, 3D | 3000 | 15000 | 22 | 2950 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

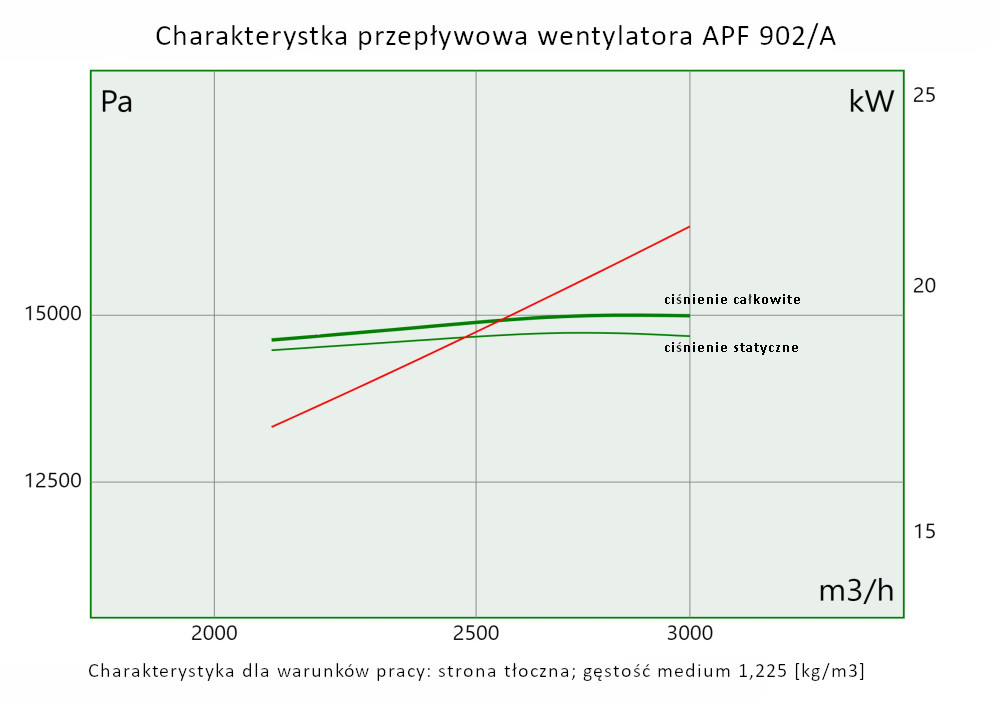

APF 902/A ATEX wentylator promieniowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
przeciwwybuchowe ATEX 2G, 3G, 2D, 3D | 4230 | 15125 | 30 | 2950 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||
APF 902/B ATEX wentylator promieniowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|

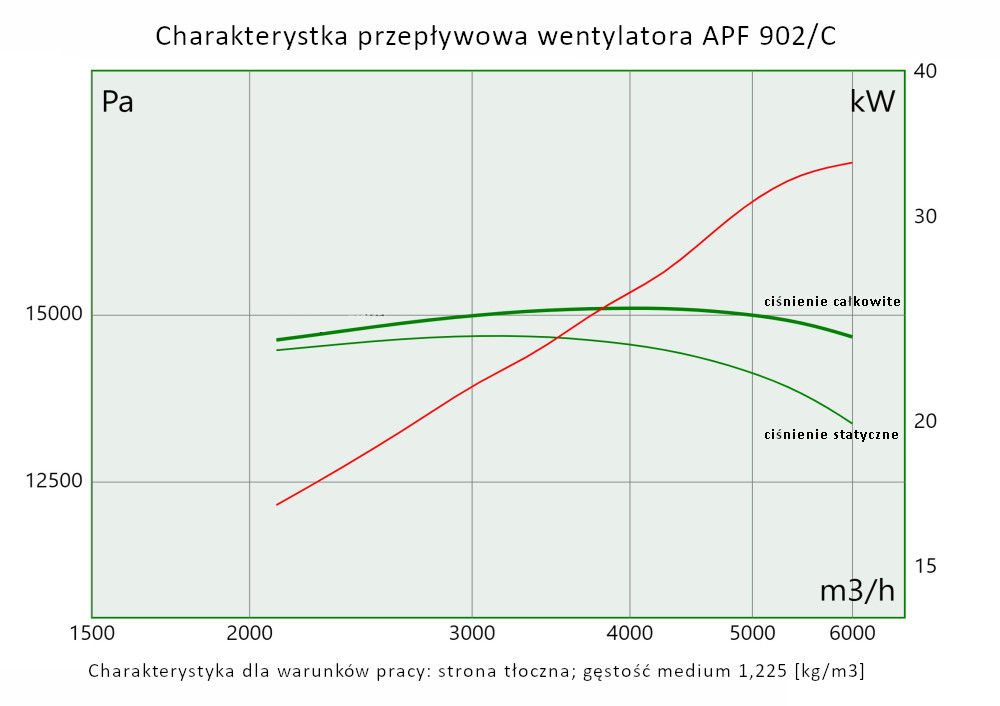

przeciwwybuchowe ATEX 2G, 3G, 2D, 3D | 6000 | 15115 | 37 | 2950 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||
APF 902/C ATEX wentylator promieniowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|

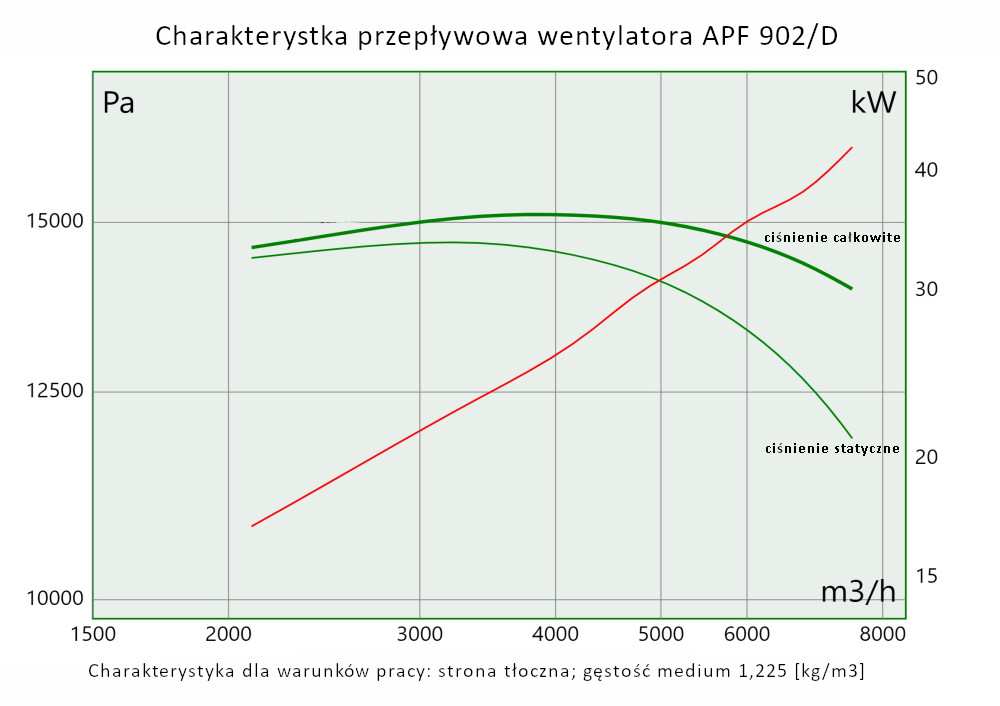

przeciwwybuchowe ATEX 2G, 3G, 2D, 3D | 7490 | 15130 | 45 | 2950 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||
APF 902/D ATEX wentylator promieniowy przeciwwybuchowy
