OPIS
Wentylatory promieniowe wysokociśnieniowe w wersji przeciwwybuchowej serii APRF ATEX, przeznaczone są do przetłaczania czystego oraz zapylonego powietrza w strefie zagrożenia wybuchem 1, 2, 21 i 22 wg ATEX (EX). Zaprojektowane oraz wytworzone zgodnie z obowiązującymi warunkami i założeniami Dyrektywy 2014/34/UE . Znajdują zastosowanie w transporcie pneumatycznym, przemyśle cementowym, chemicznym, spożywczym, metalurgicznych oraz hutniczym. Cechą charakterystyczną typoszeregu APRF ATEX jest generowanie wysokich ciśnień przy stosunkowo niskim strumieniu objętościowym (wydajności).
KONSTRUKCJA
– obudowa oraz wirnik wentylatora wykonane ze stali czarnej, malowane proszkowo
– wirnik zamknięty z łopatkami zagiętymi do tyłu
– obudowa wentylatora na połączeniach zagniatana lub spawana, zależnie od wymaganej szczelności oraz wielkości wentylatora
– napęd wentylatora bezpośredni (wirnik osadzony na wale silnika)
– silnik w wersji B3 dla wykonania mechanicznego ES.4 (montaż łapami silnika do podstawy wentylatora) lub wersji B5 dla wykonania ES.5 (montaż kołnierzem silnika do obudowy wentylatora).
– silnik asynchroniczny trójfazowy w wersji przeciwwybuchowej, przystosowany do pracy ciągłej S1, zabezpieczony termicznie, możliwa regulacja prędkości obrotowej, stopień ochrony IP55 lub IP65, klasa izolacji F.
DOSTĘPNE WYKONANIA
– wykonanie przeciwwybuchowe ATEX/EX: kategorie 2G, 3G, 2D, 3D; podgrupy gazowe IIA, IIB, IIB+H2; podgrupy pyłowe IIIA, IIIB, IIIC; pełny zakres klas temperaturowych
– obudowa oraz wirnik wykonany ze stali nierdzewnej AISI304
– obudowa oraz wirnik wykonany ze stali kwasoodpornej AISI316
– wykonanie elementów wrażliwych ze stali trudnościeralnej XAR-450
– wykonanie ze stali CORTEN
– wykonanie specjalne i ocynkowane
– obudowa izolowana termicznie oraz akustycznie
SPECYFIKACJA
– przetłaczane medium: powietrze czyste lub zapylone
– zakres temperaturowy przetłaczanego medium -20…+60°C
– zakres temperaturowy otoczenia silnika -20…+40°C
– napięcie zasilania 3x400VAC 50Hz (inne na zapytanie)

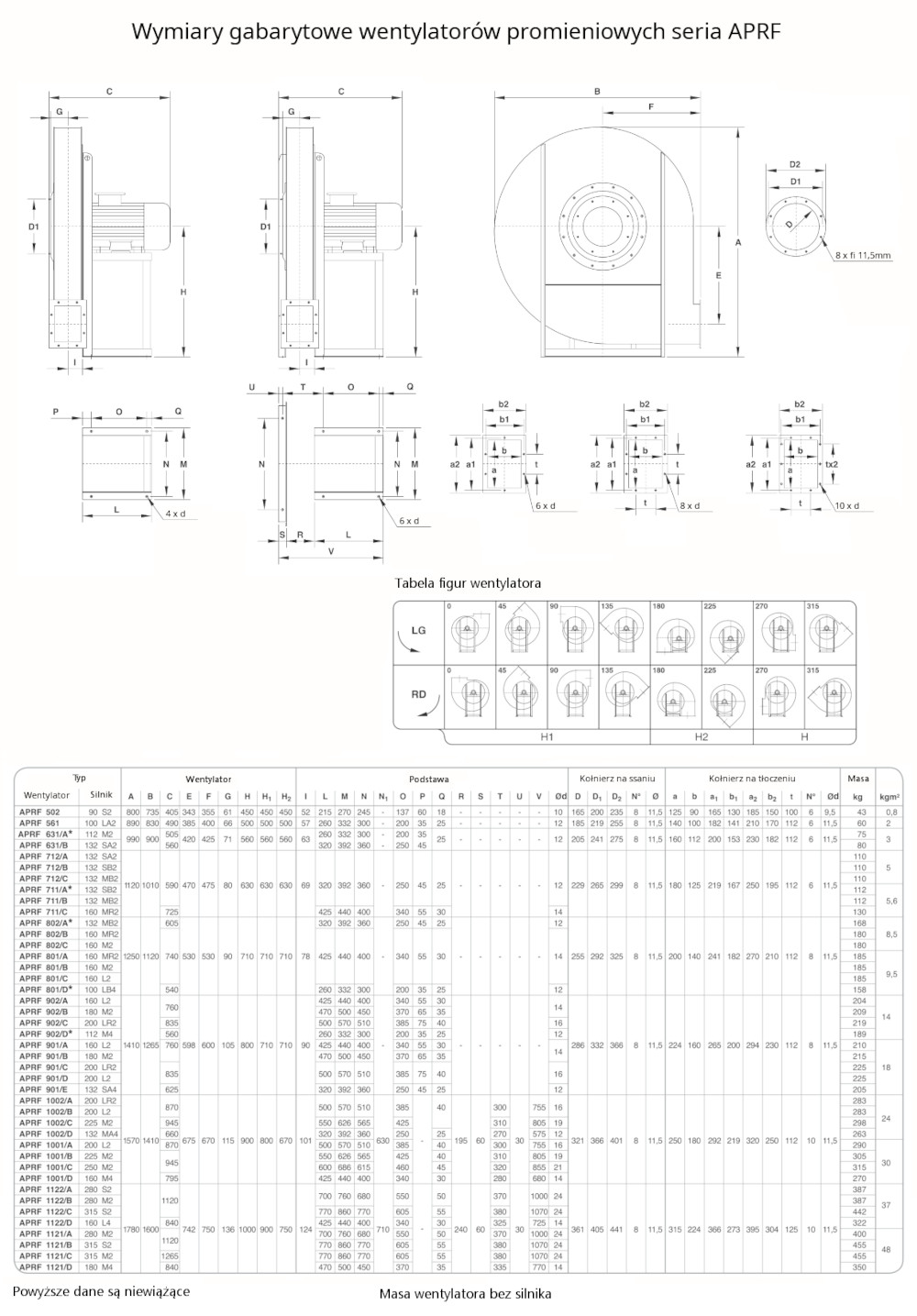

– figury LG, RD oraz kąty wg karty katalogowej
AKCESORIA
– połączenia elastyczne
– przeciwkołnierze
– wibroizolatory
– mechaniczne regulatory przepływu
| Zdjęcie | Nazwa | Wykonanie | Wydajność (m3/h) | Ciśnienie (Pa) | Moc (kW) | Prędkość (obr/min) | Napięcie (V) | Wysyłka | Cena | |||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
przeciwwybuchowe ATEX 2G, 3G, 2D, 3D | 4240 | 20200 | 37 | 2970 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

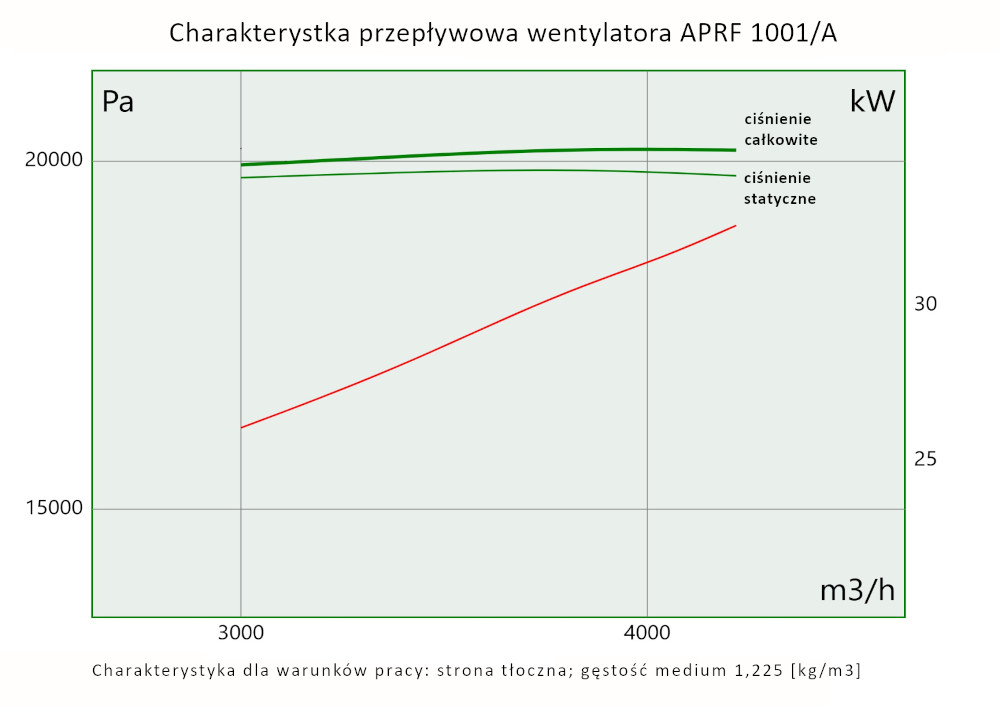

APRF 1001/A ATEX wentylator promieniowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
przeciwwybuchowe ATEX 2G, 3G, 2D, 3D | 6000 | 20200 | 45 | 2970 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

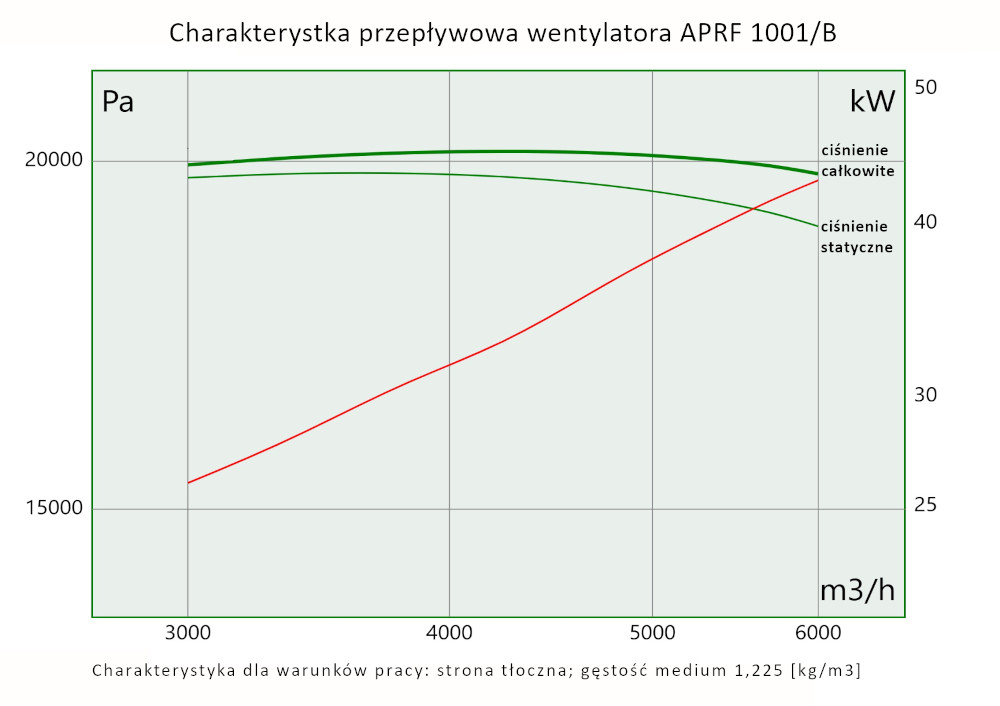

APRF 1001/B ATEX wentylator promieniowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
przeciwwybuchowe ATEX 2G, 3G, 2D, 3D | 7480 | 20100 | 55 | 2970 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

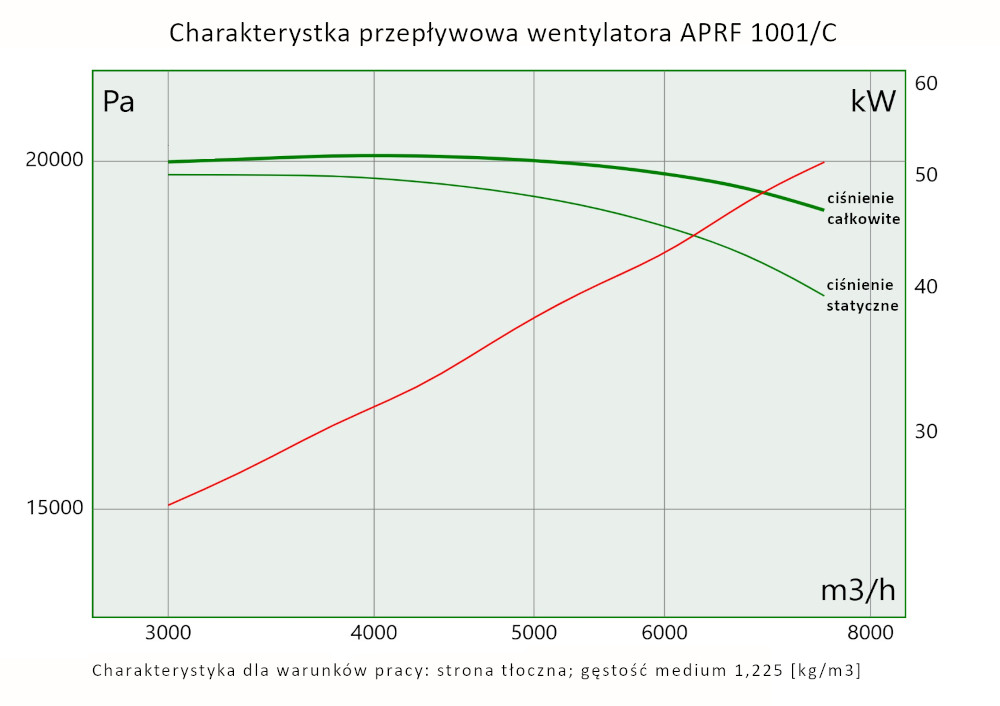

APRF 1001/C ATEX wentylator promieniowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
przeciwwybuchowe ATEX 2G, 3G, 2D, 3D | 5400 | 4920 | 11 | 1450 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

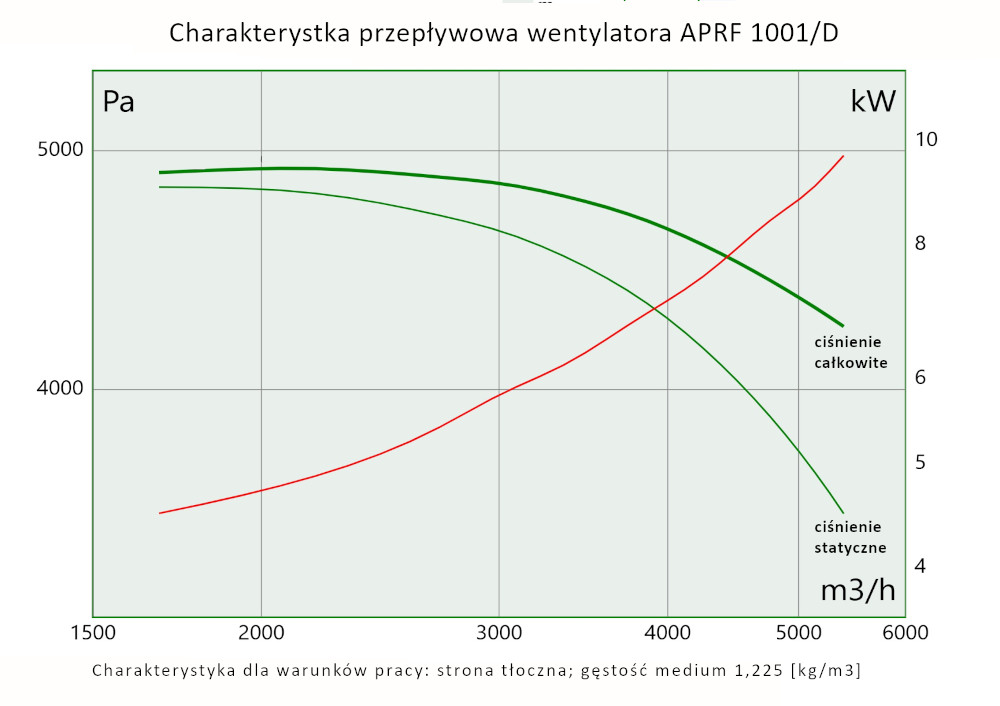

APRF 1001/D ATEX wentylator promieniowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
przeciwwybuchowe ATEX 2G, 3G, 2D, 3D | 4250 | 17900 | 30 | 2970 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

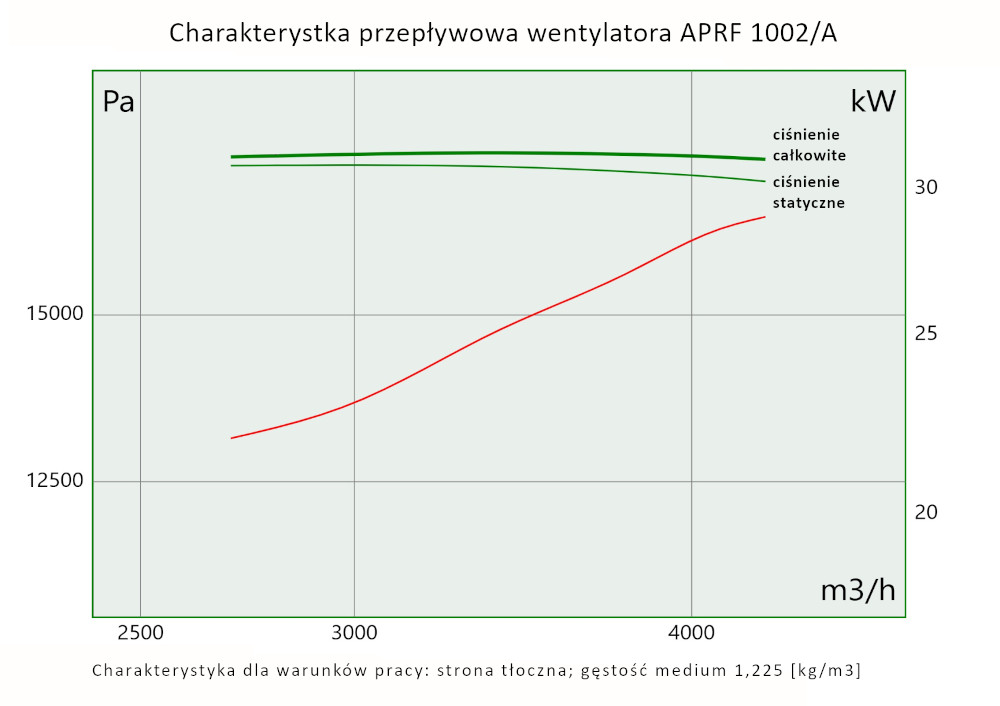

APRF 1002/A ATEX wentylator promieniowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
przeciwwybuchowe ATEX 2G, 3G, 2D, 3D | 5400 | 17900 | 37 | 2970 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

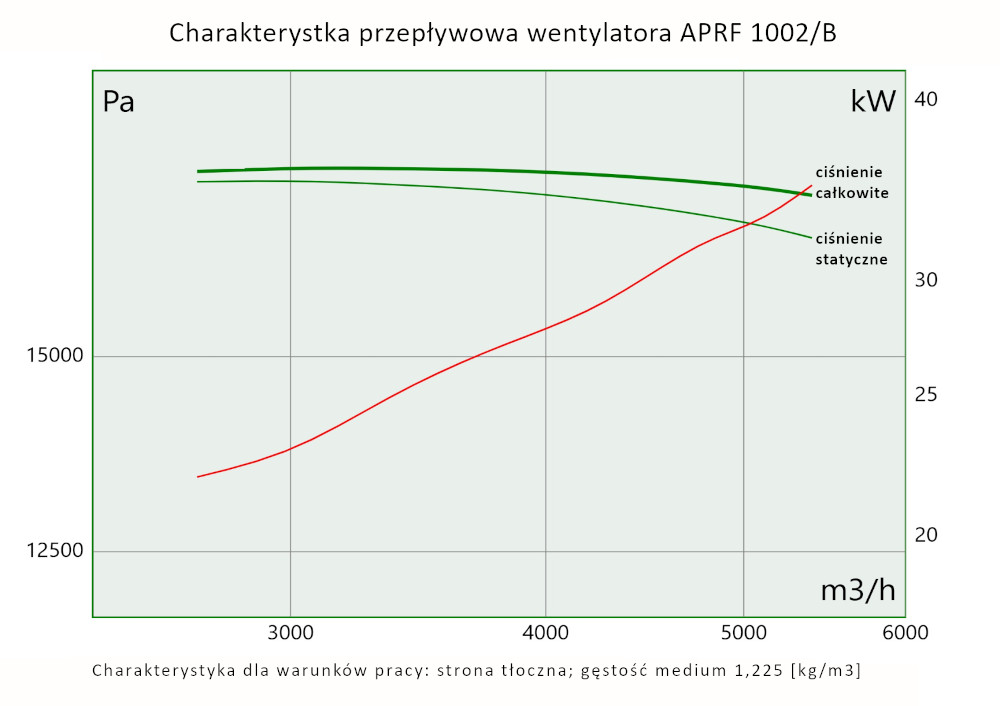

APRF 1002/B ATEX wentylator promieniowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
przeciwwybuchowe ATEX 2G, 3G, 2D, 3D | 7470 | 17850 | 45 | 2970 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

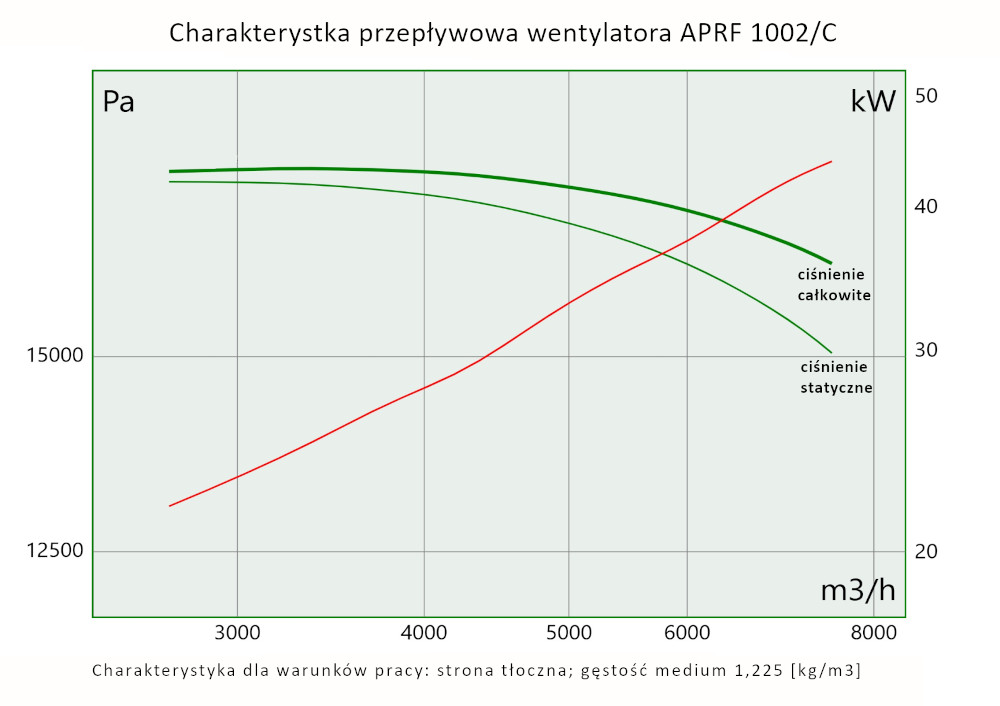

APRF 1002/C ATEX wentylator promieniowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
przeciwwybuchowe ATEX 2G, 3G, 2D, 3D | 4780 | 4400 | 7.5 | 1450 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

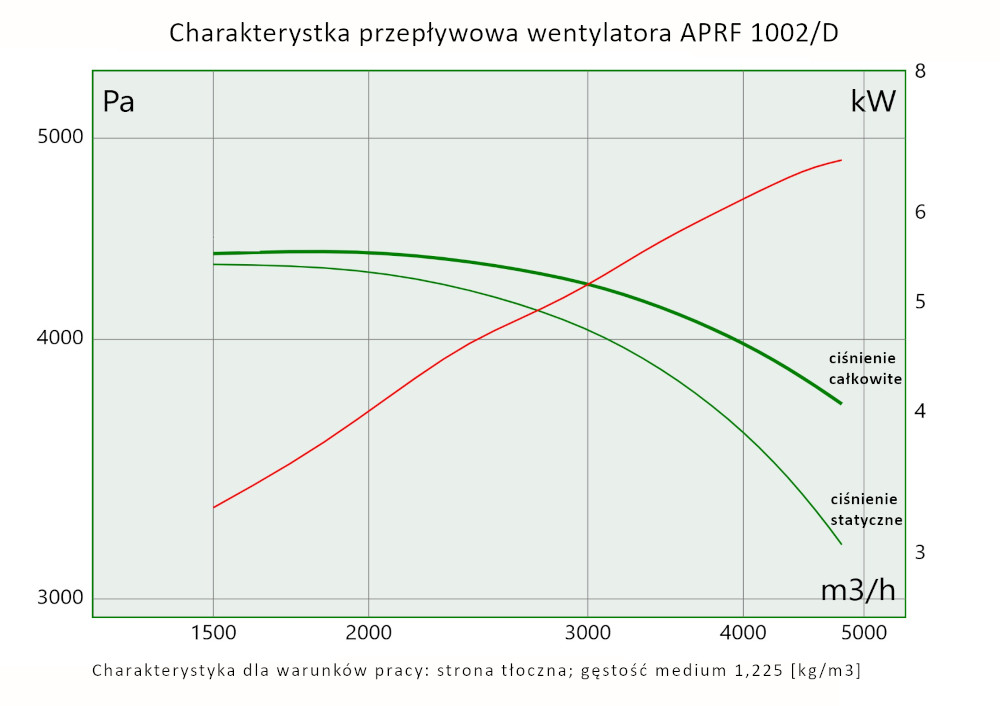

APRF 1002/D ATEX wentylator promieniowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
przeciwwybuchowe ATEX 2G, 3G, 2D, 3D | 8360 | 25000 | 90 | 2980 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

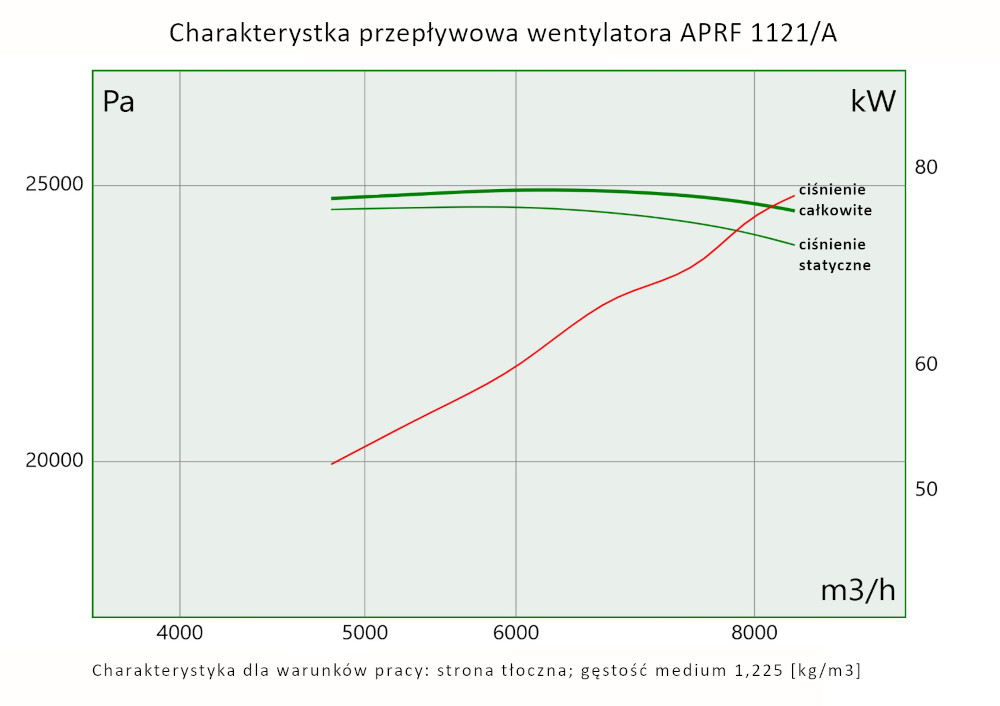

APRF 1121/A ATEX wentylator promieniowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
przeciwwybuchowe ATEX 2G, 3G, 2D, 3D | 12000 | 25000 | 110 | 2980 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

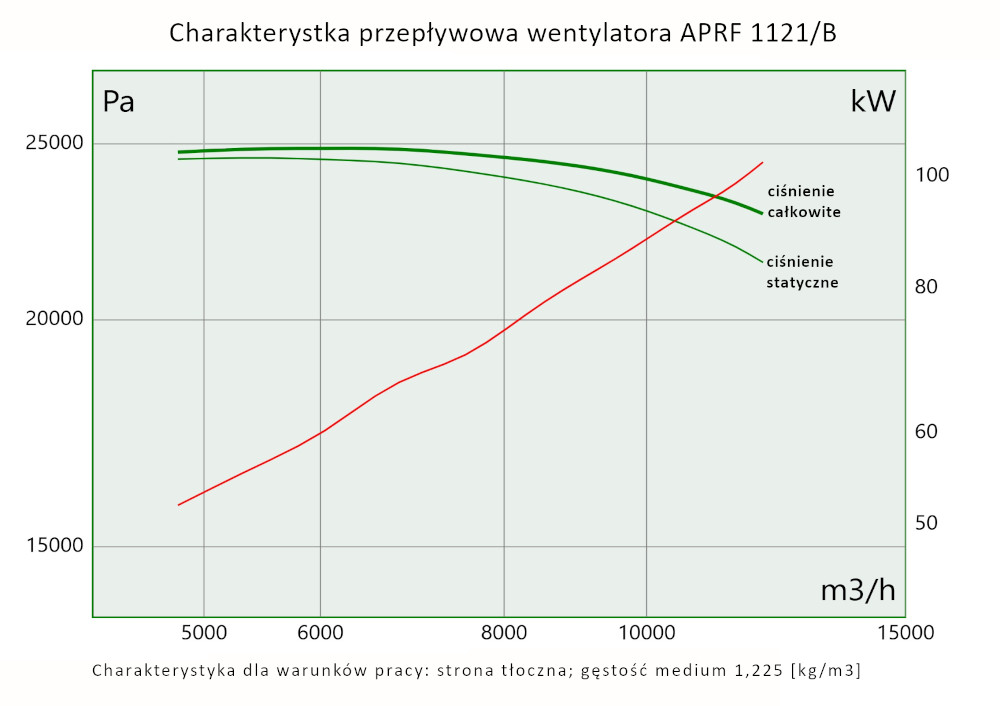

APRF 1121/B ATEX wentylator promieniowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
przeciwwybuchowe ATEX 2G, 3G, 2D, 3D | 15000 | 25000 | 132 | 2980 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

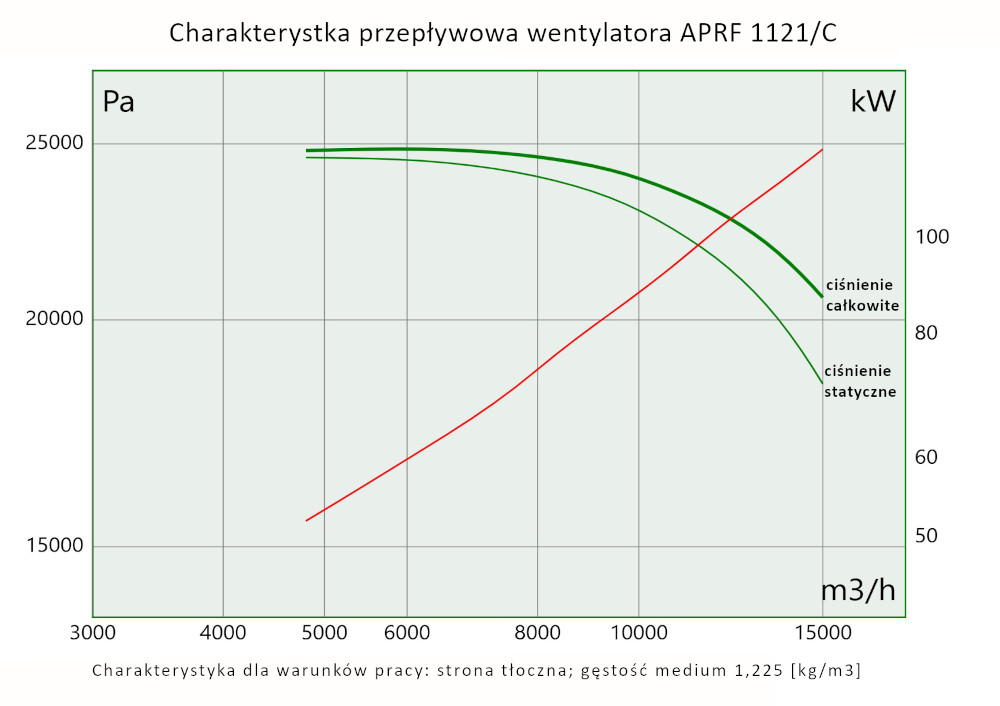

APRF 1121/C ATEX wentylator promieniowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
przeciwwybuchowe ATEX 2G, 3G, 2D, 3D | 7450 | 5400 | 18.5 | 1450 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

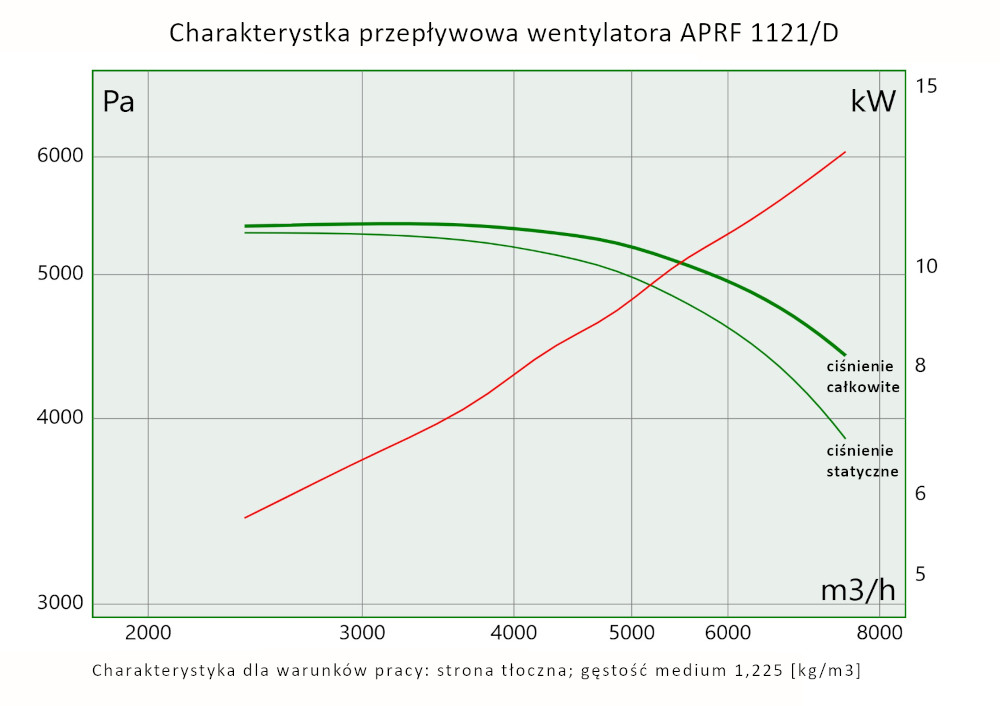

APRF 1121/D ATEX wentylator promieniowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
przeciwwybuchowe ATEX 2G, 3G, 2D, 3D | 8400 | 22350 | 75 | 2980 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

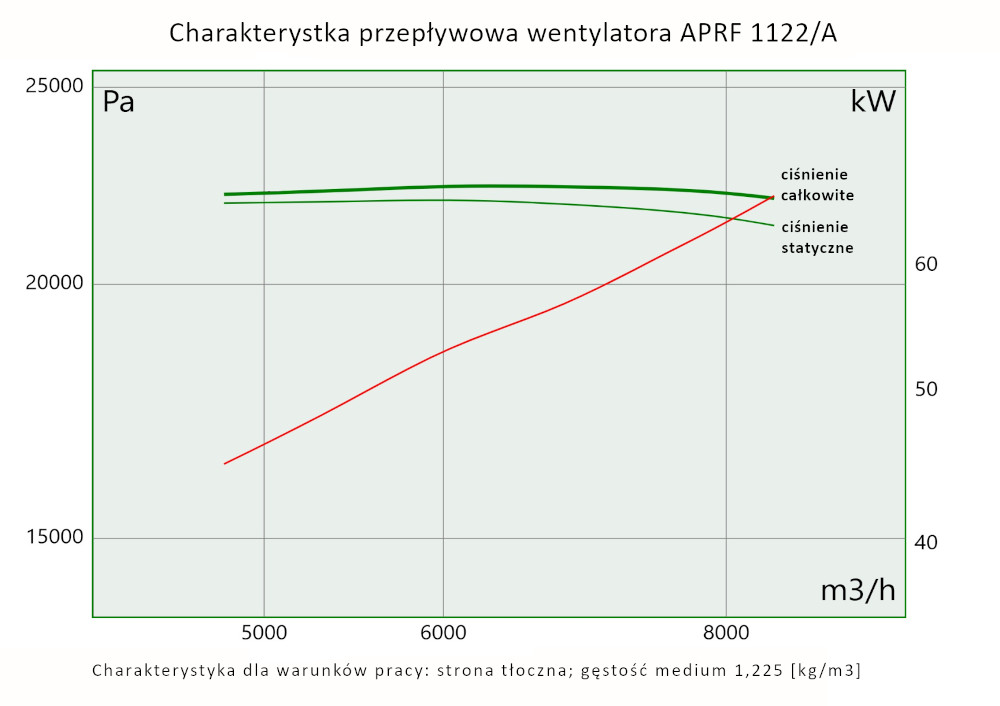

APRF 1122/A ATEX wentylator promieniowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
przeciwwybuchowe ATEX 2G, 3G, 2D, 3D | 10750 | 22350 | 90 | 2980 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

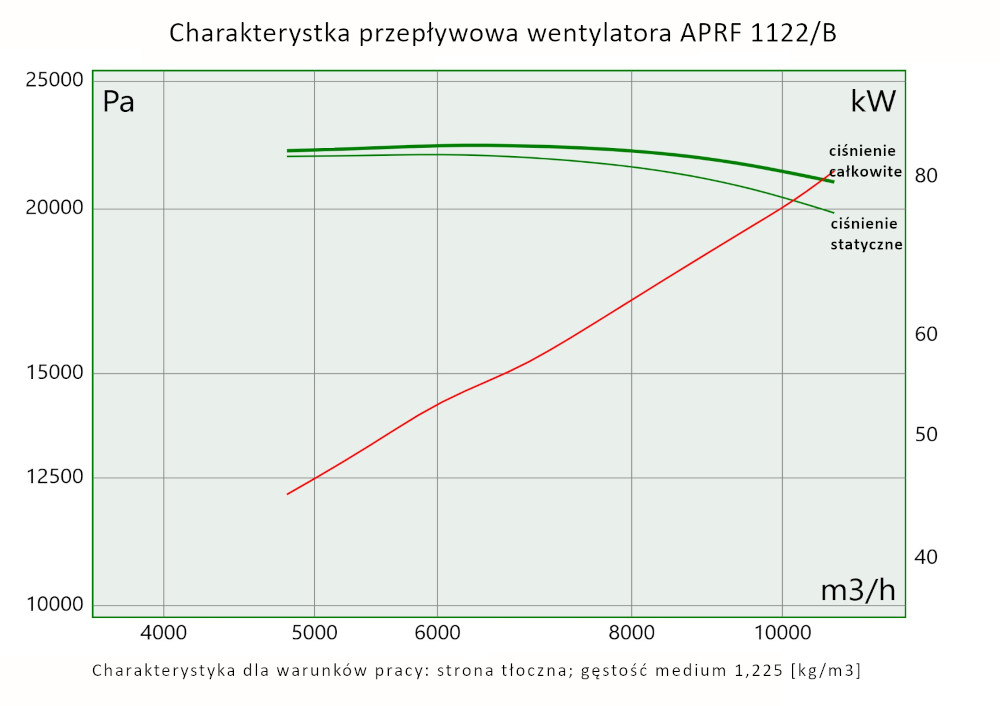

APRF 1122/B ATEX wentylator promieniowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
przeciwwybuchowe ATEX 2G, 3G, 2D, 3D | 15000 | 22350 | 110 | 2980 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

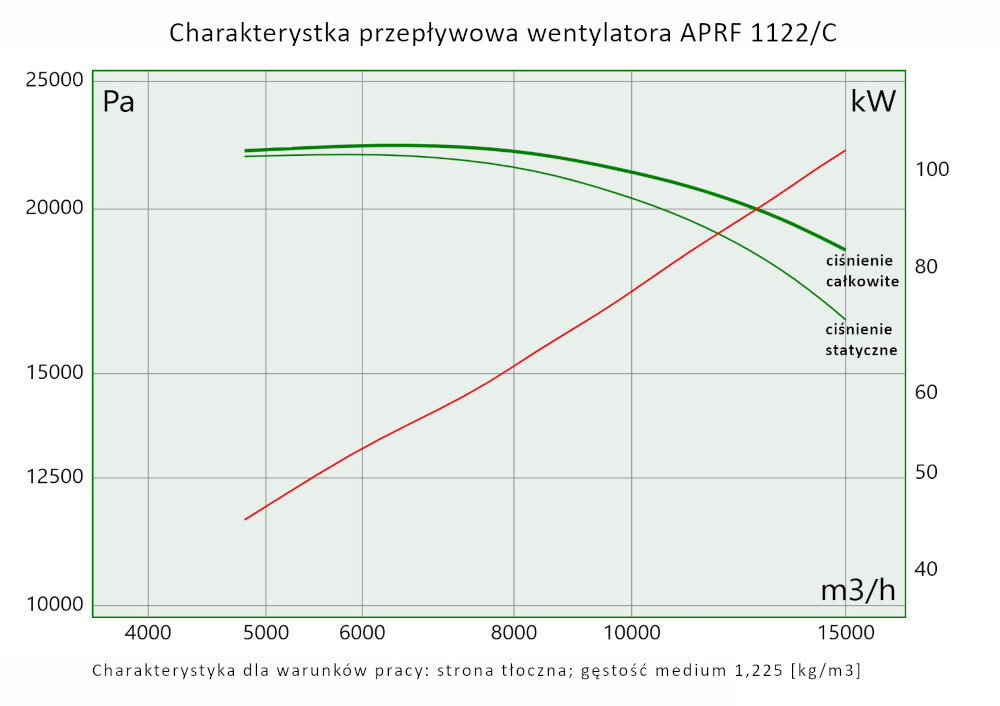

APRF 1122/C ATEX wentylator promieniowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
przeciwwybuchowe ATEX 2G, 3G, 2D, 3D | 7490 | 5000 | 15 | 1450 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

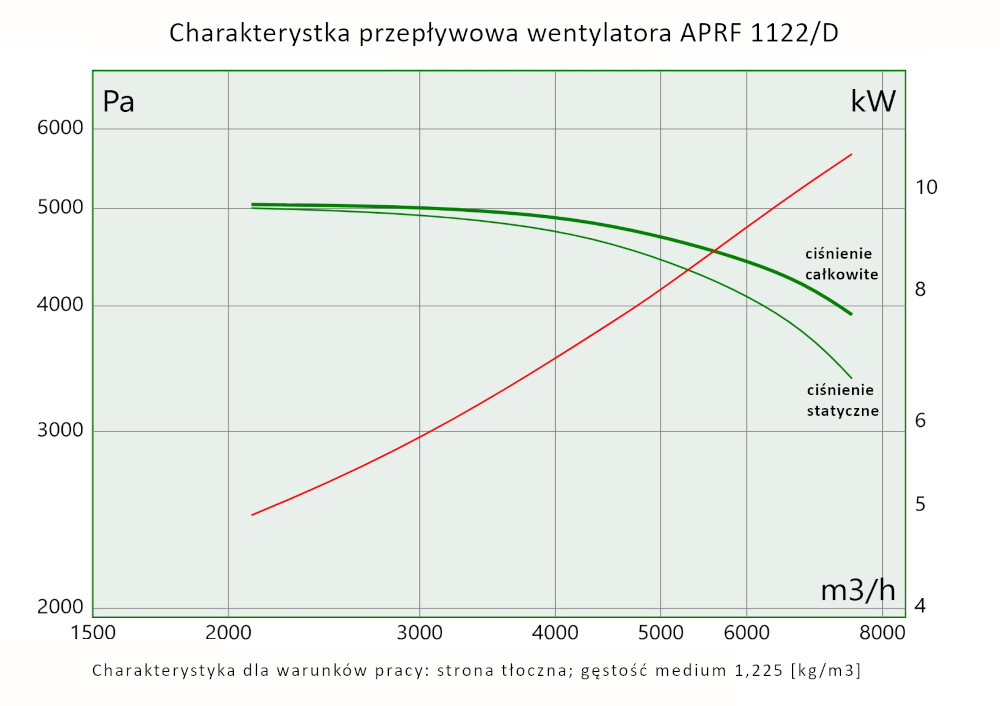

APRF 1122/D ATEX wentylator promieniowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
przeciwwybuchowe ATEX 2G, 3G, 2D, 3D | 1060 | 4145 | 1.5 | 2850 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

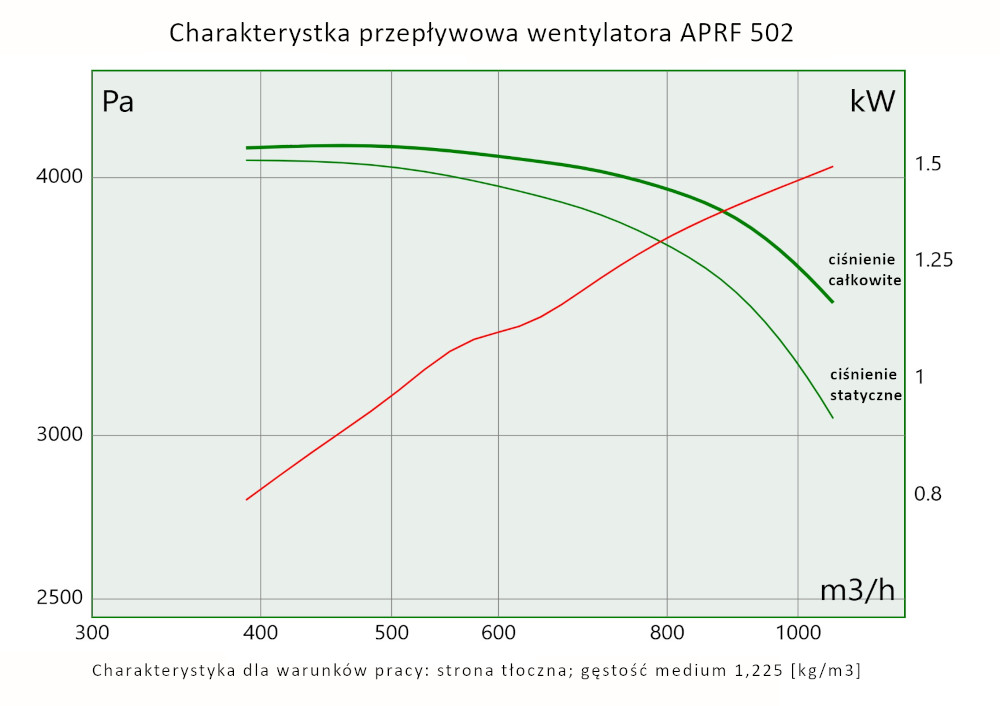

APRF 502 ATEX wentylator promieniowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
przeciwwybuchowe ATEX 2G, 3G, 2D, 3D | 1670 | 5650 | 3 | 2850 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

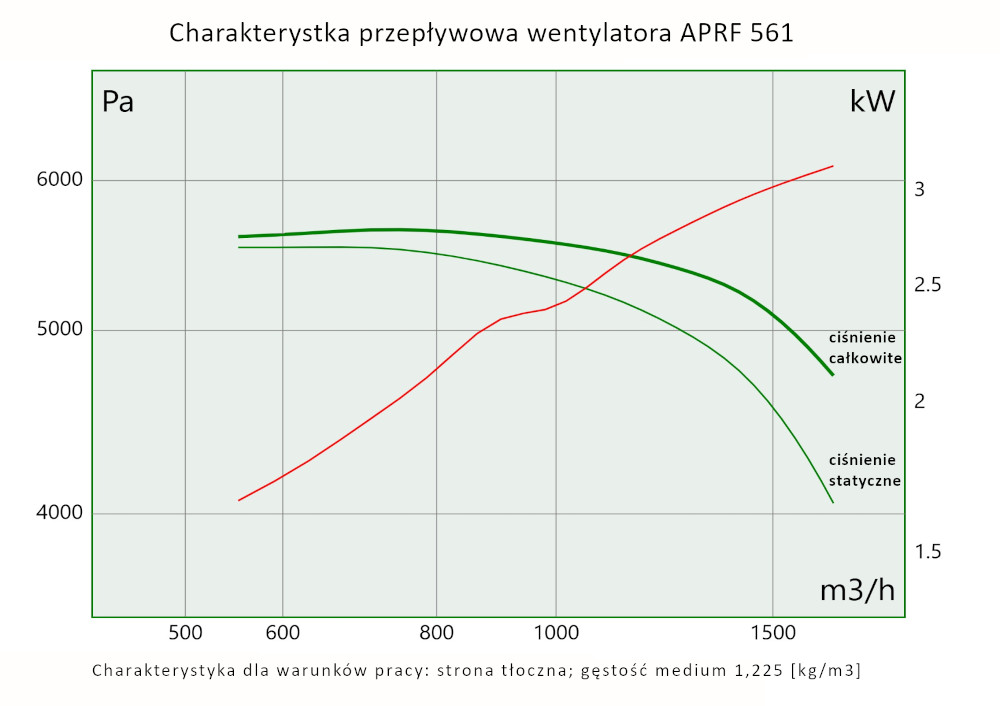

APRF 561 ATEX wentylator promieniowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
przeciwwybuchowe ATEX 2G, 3G, 2D, 3D | 1320 | 7350 | 4 | 2900 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

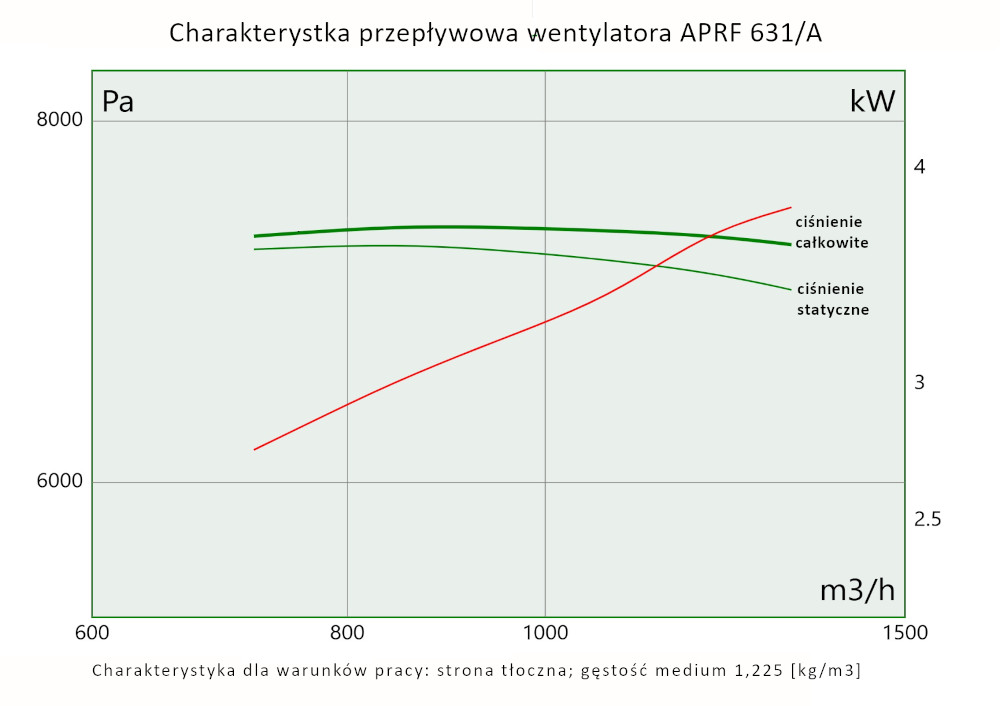

APRF 631/A ATEX wentylator promieniowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
przeciwwybuchowe ATEX 2G, 3G, 2D, 3D | 2090 | 7340 | 5.5 | 2900 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

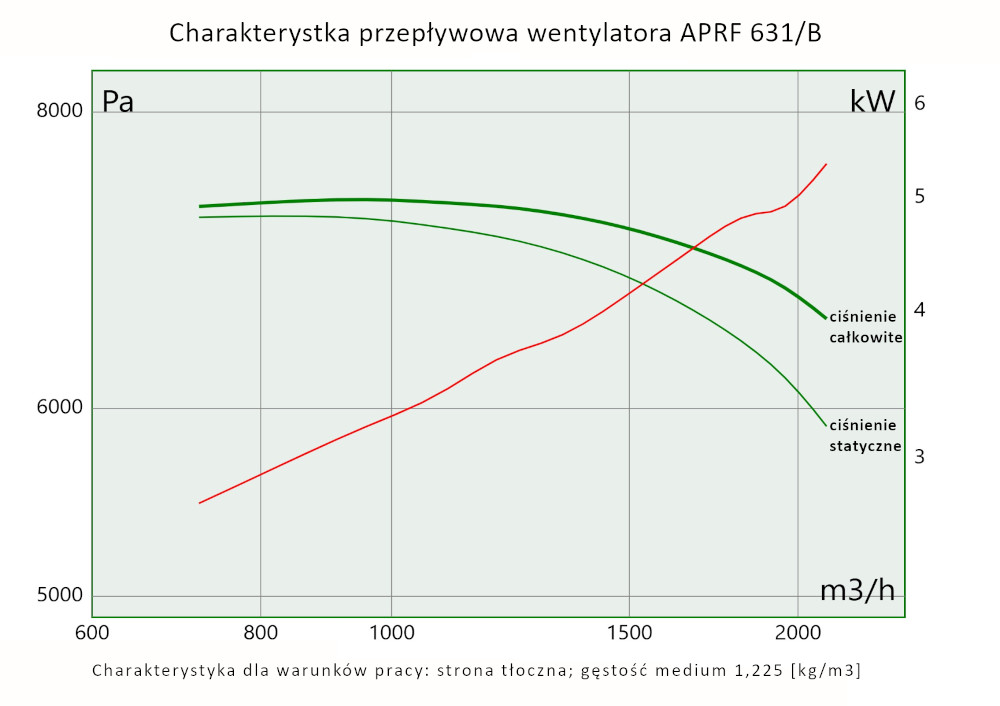

APRF 631/B ATEX wentylator promieniowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
przeciwwybuchowe ATEX 2G, 3G, 2D, 3D | 1850 | 9560 | 7.5 | 2920 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

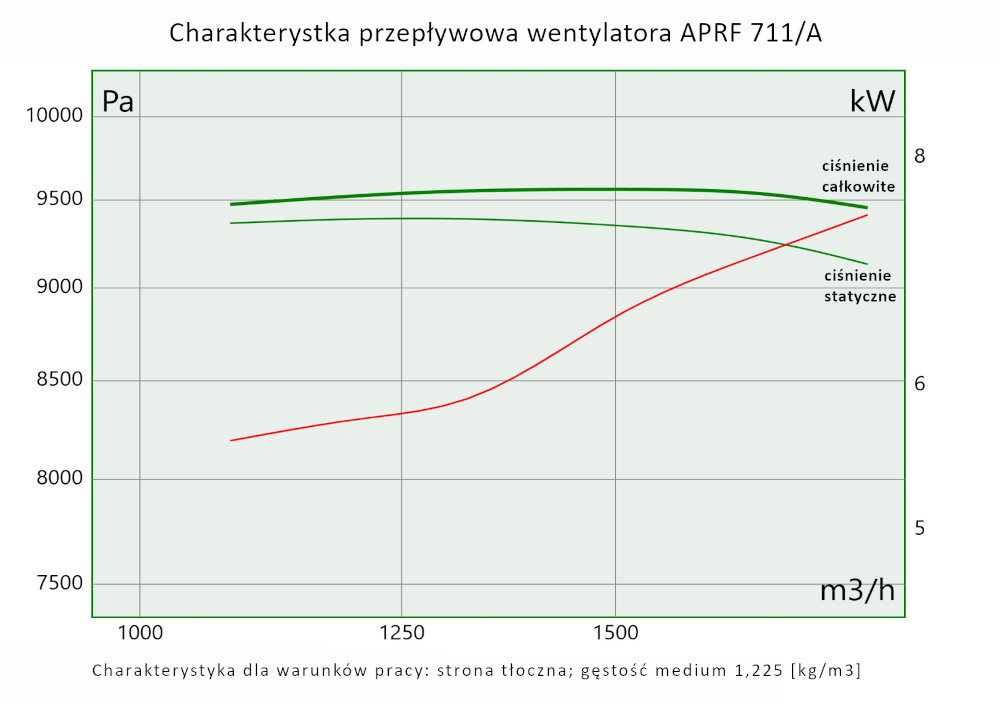

APRF 711/A ATEX wentylator promieniowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
przeciwwybuchowe ATEX 2G, 3G, 2D, 3D | 2380 | 9550 | 9 | 2920 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

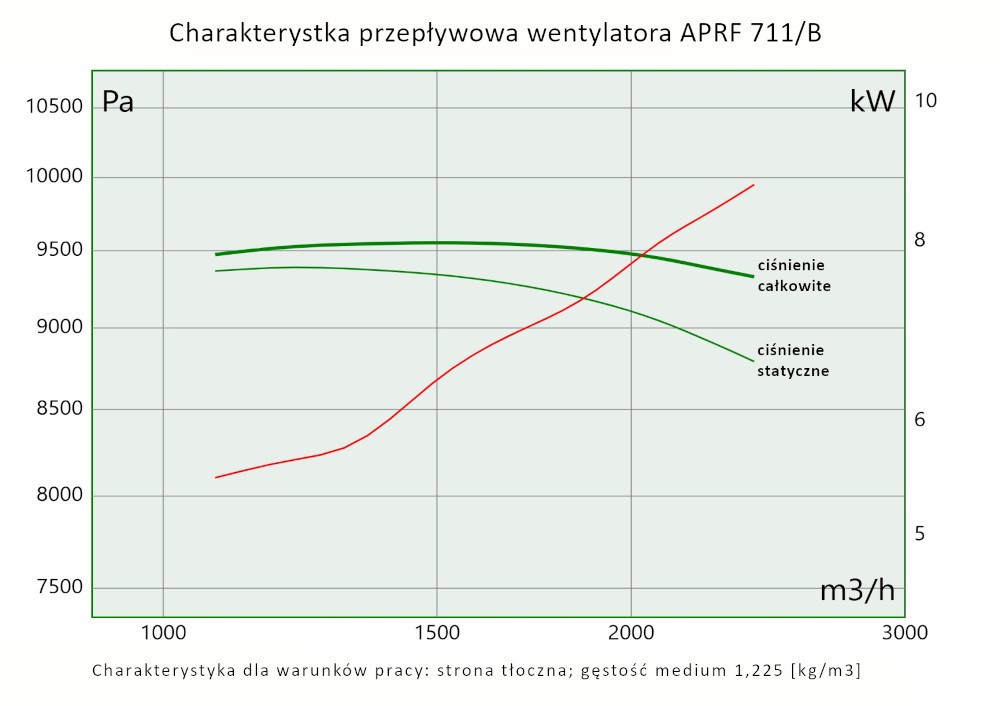

APRF 711/B ATEX wentylator promieniowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
przeciwwybuchowe ATEX 2G, 3G, 2D, 3D | 3000 | 9550 | 11 | 2920 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

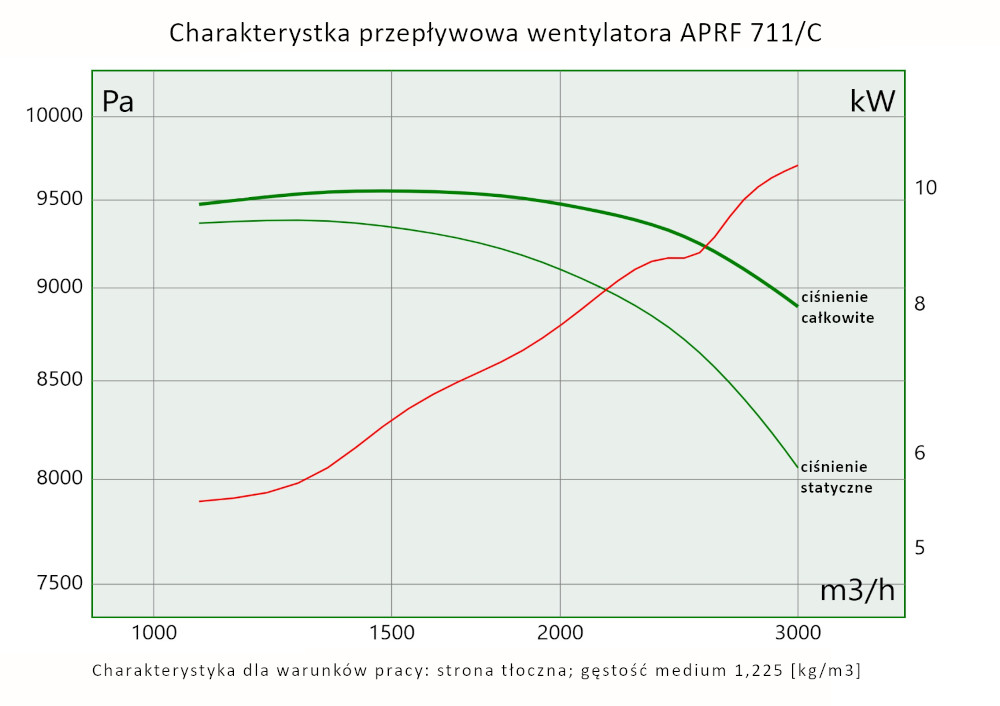

APRF 711/C ATEX wentylator promieniowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
przeciwwybuchowe ATEX 2G, 3G, 2D, 3D | 1550 | 8590 | 5.5 | 2900 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

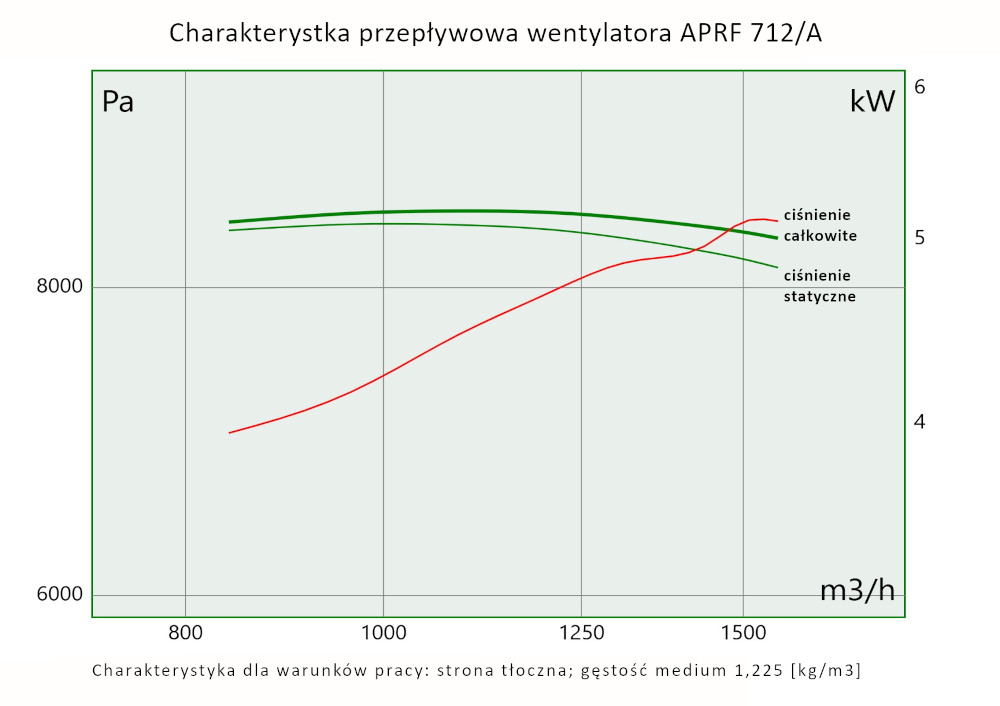

APRF 712/A ATEX wentylator promieniowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
przeciwwybuchowe ATEX 2G, 3G, 2D, 3D | 2100 | 8590 | 7.5 | 2900 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

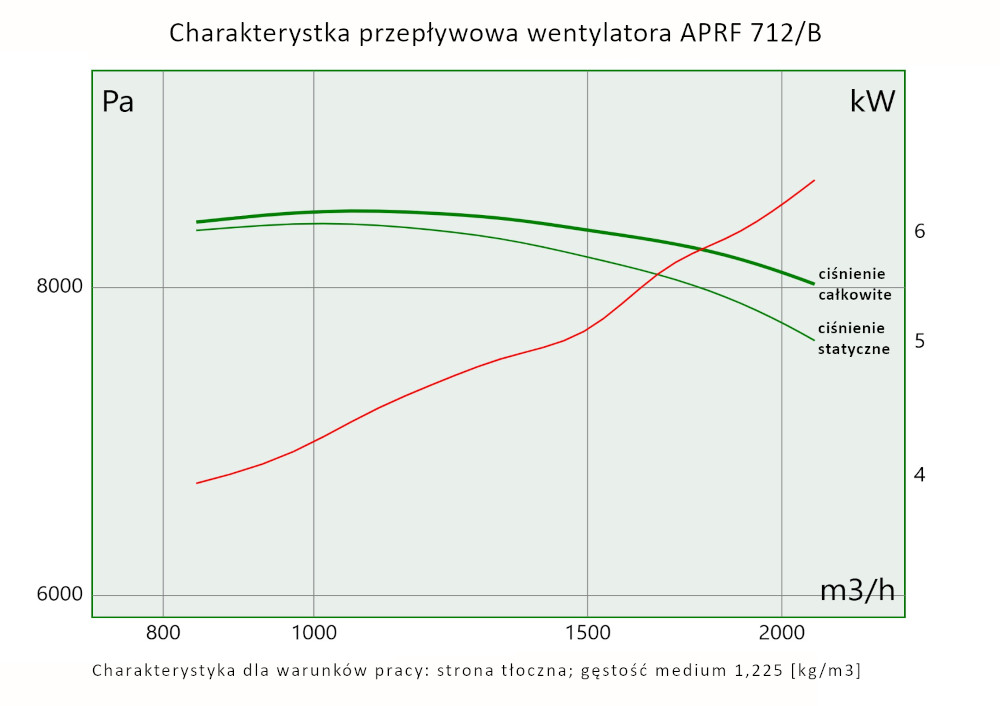

APRF 712/B ATEX wentylator promieniowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
przeciwwybuchowe ATEX 2G, 3G, 2D, 3D | 2690 | 8590 | 9 | 2900 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

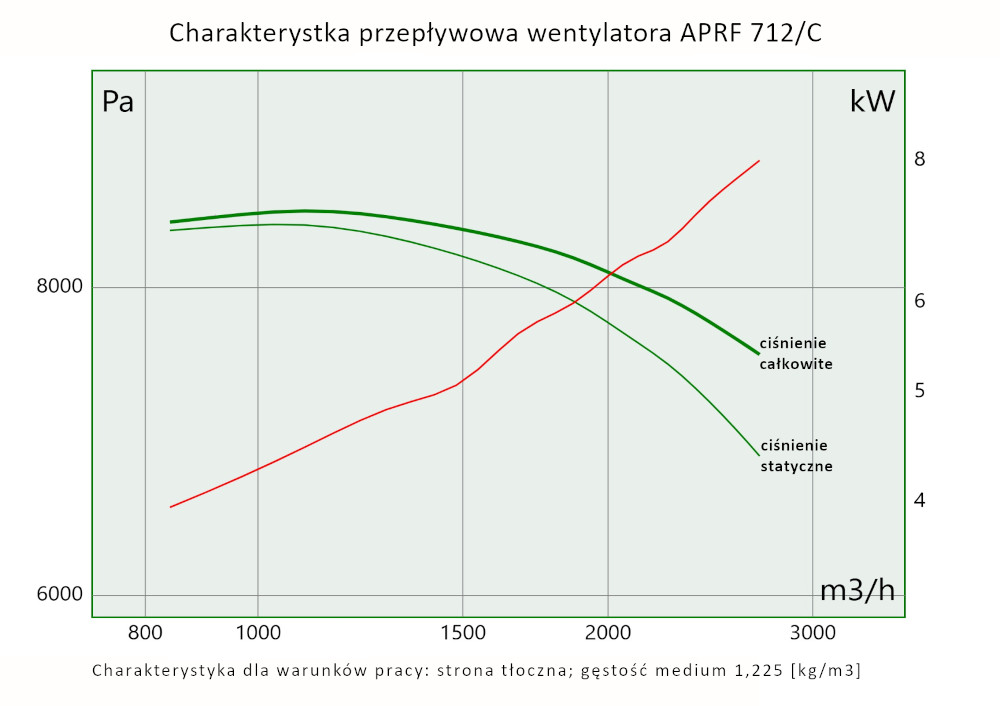

APRF 712/C ATEX wentylator promieniowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
przeciwwybuchowe ATEX 2G, 3G, 2D, 3D | 2100 | 12400 | 11 | 2950 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

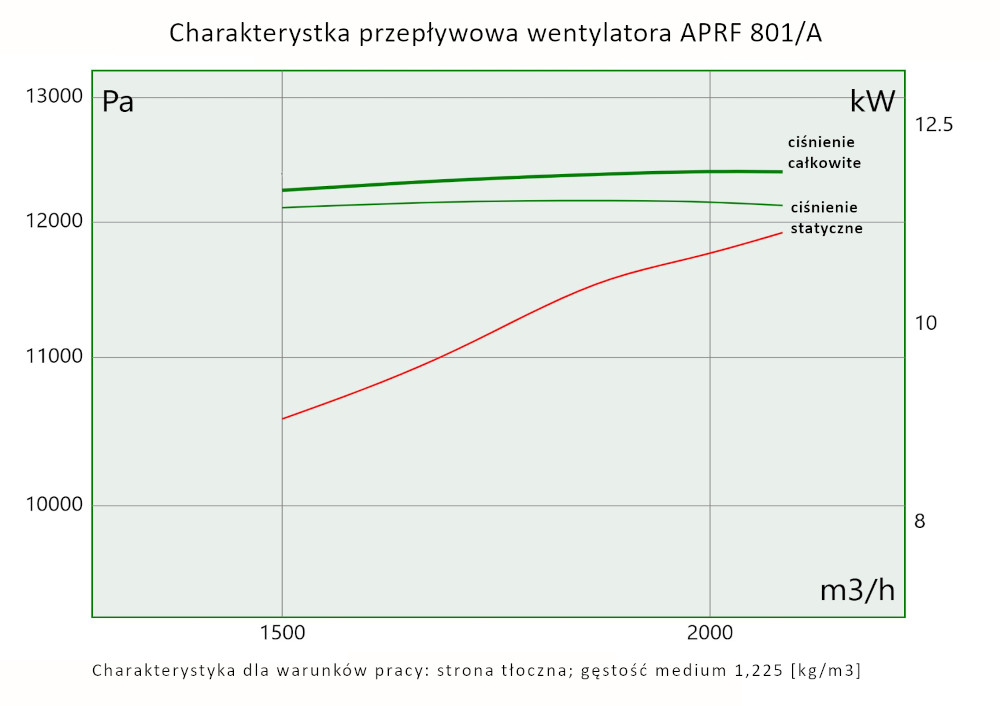

APRF 801/A ATEX wentylator promieniowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
przeciwwybuchowe ATEX 2G, 3G, 2D, 3D | 3000 | 12400 | 15 | 2950 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

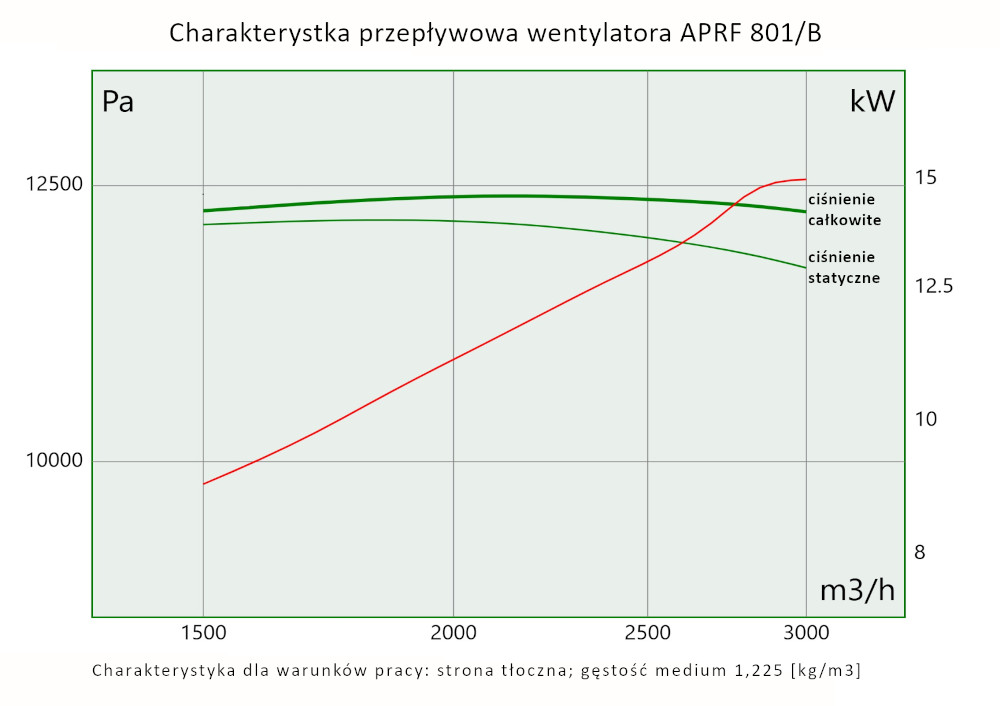

APRF 801/B ATEX wentylator promieniowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
przeciwwybuchowe ATEX 2G, 3G, 2D, 3D | 4240 | 12400 | 18.5 | 2950 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

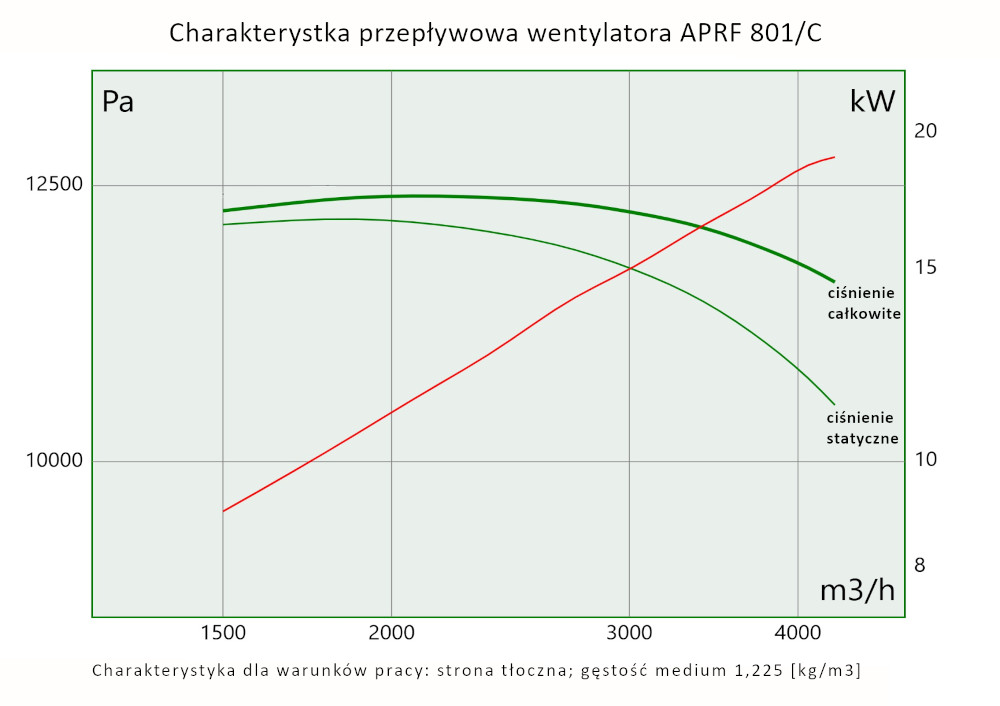

APRF 801/C ATEX wentylator promieniowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
przeciwwybuchowe ATEX 2G, 3G, 2D, 3D | 2400 | 3000 | 3 | 1450 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

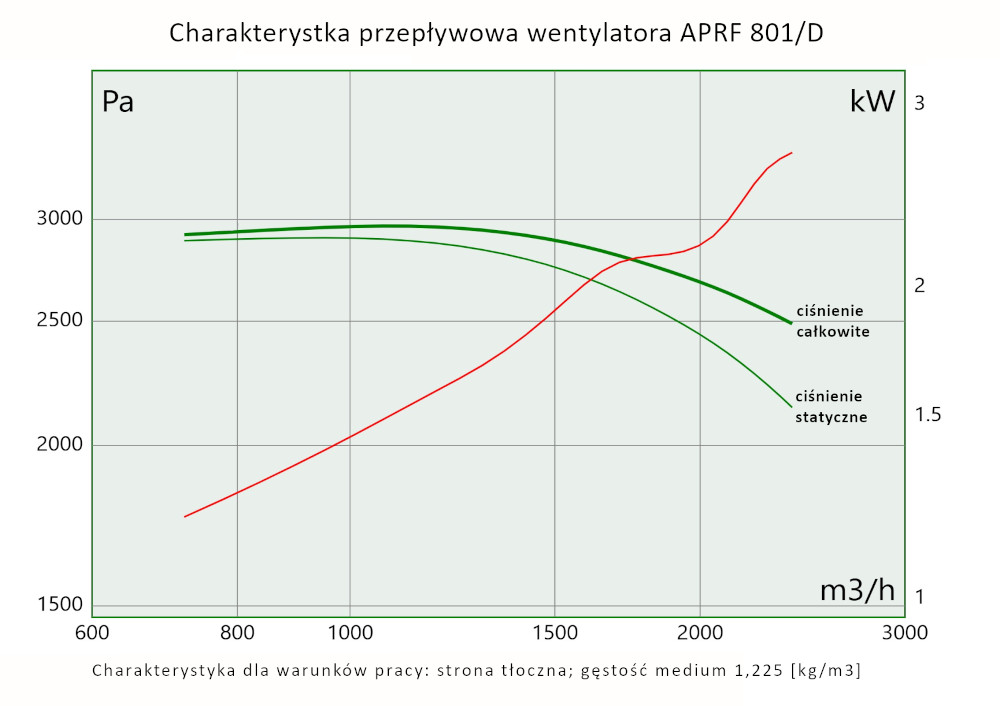

APRF 801/D ATEX wentylator promieniowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
przeciwwybuchowe ATEX 2G, 3G, 2D, 3D | 1860 | 10900 | 9 | 2940 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

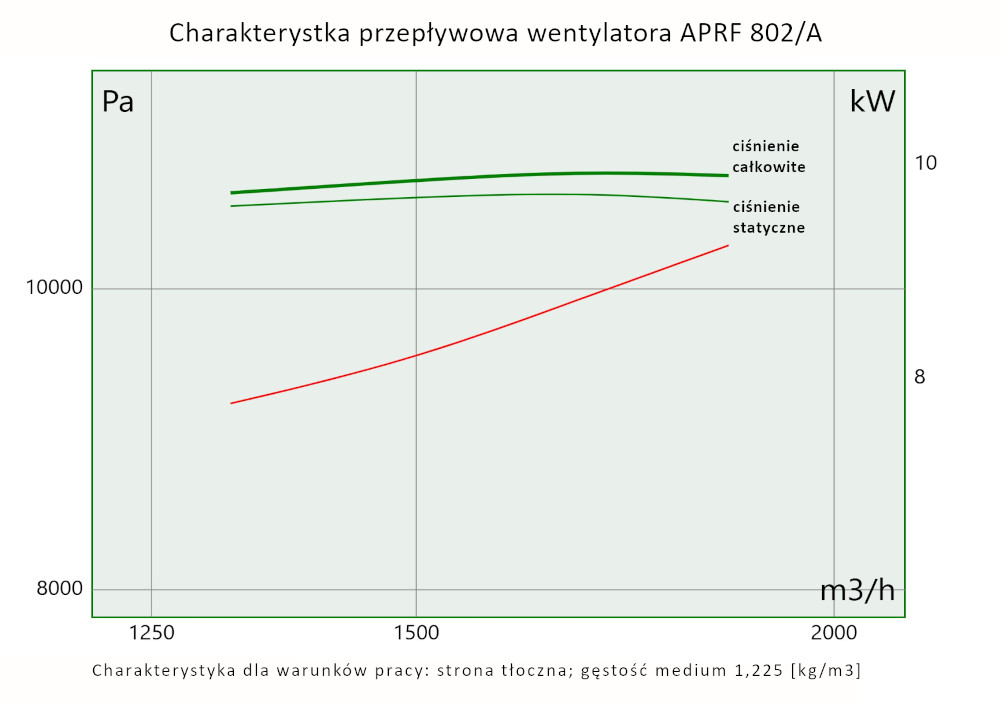

APRF 802/A ATEX wentylator promieniowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
przeciwwybuchowe ATEX 2G, 3G, 2D, 3D | 2400 | 10830 | 11 | 2940 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

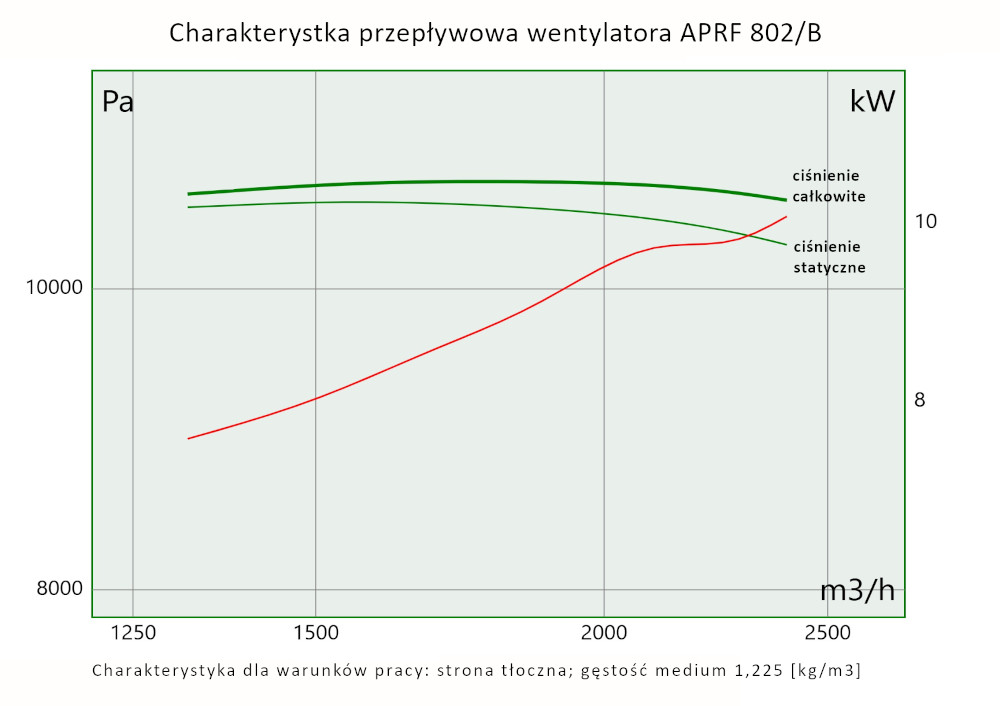

APRF 802/B ATEX wentylator promieniowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
przeciwwybuchowe ATEX 2G, 3G, 2D, 3D | 3800 | 10830 | 15 | 2940 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

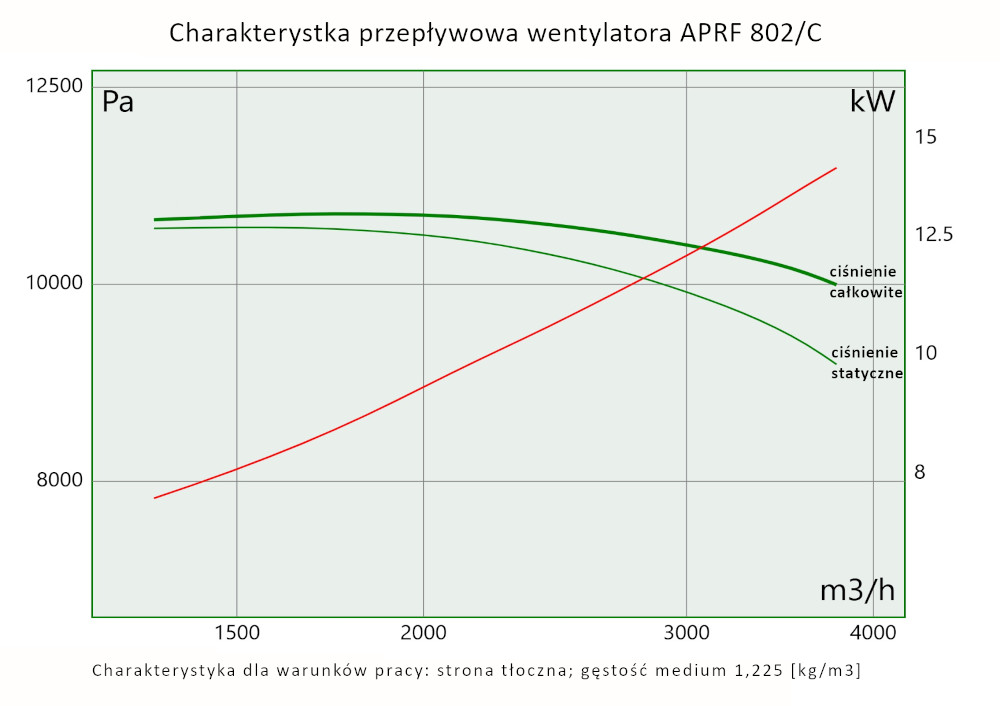

APRF 802/C ATEX wentylator promieniowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
przeciwwybuchowe ATEX 2G, 3G, 2D, 3D | 2700 | 15900 | 18.5 | 2950 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

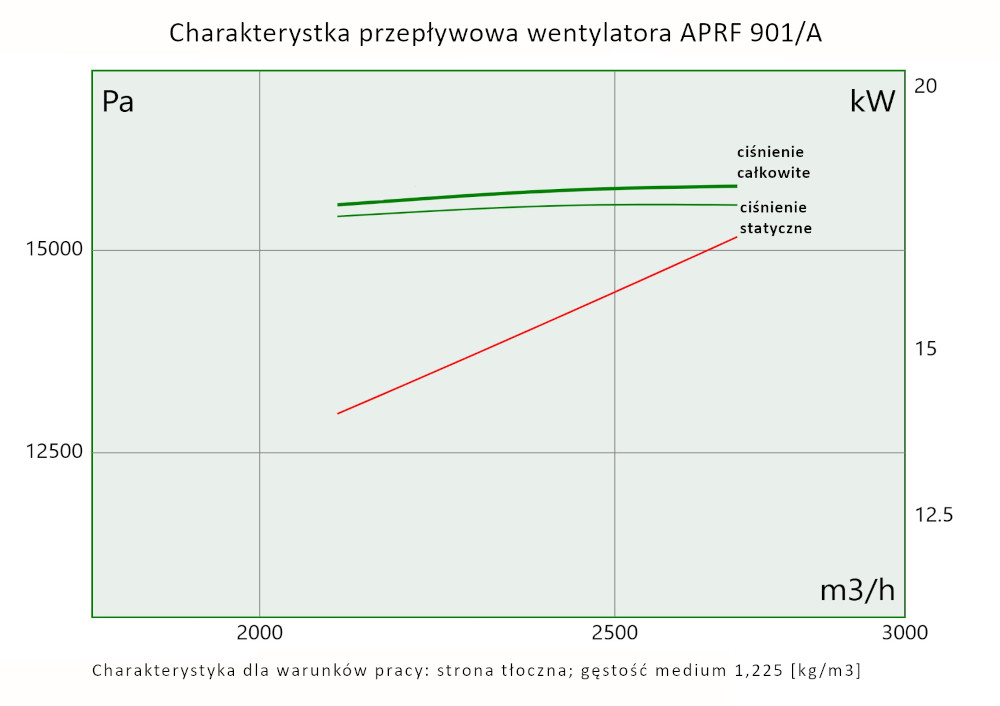

APRF 901/A ATEX wentylator promieniowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
przeciwwybuchowe ATEX 2G, 3G, 2D, 3D | 3340 | 15900 | 22 | 2950 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||
APRF 901/B ATEX wentylator promieniowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
przeciwwybuchowe ATEX 2G, 3G, 2D, 3D | 4780 | 15900 | 30 | 2950 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||
APRF 901/C ATEX wentylator promieniowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
przeciwwybuchowe ATEX 2G, 3G, 2D, 3D | 6000 | 15900 | 37 | 2950 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

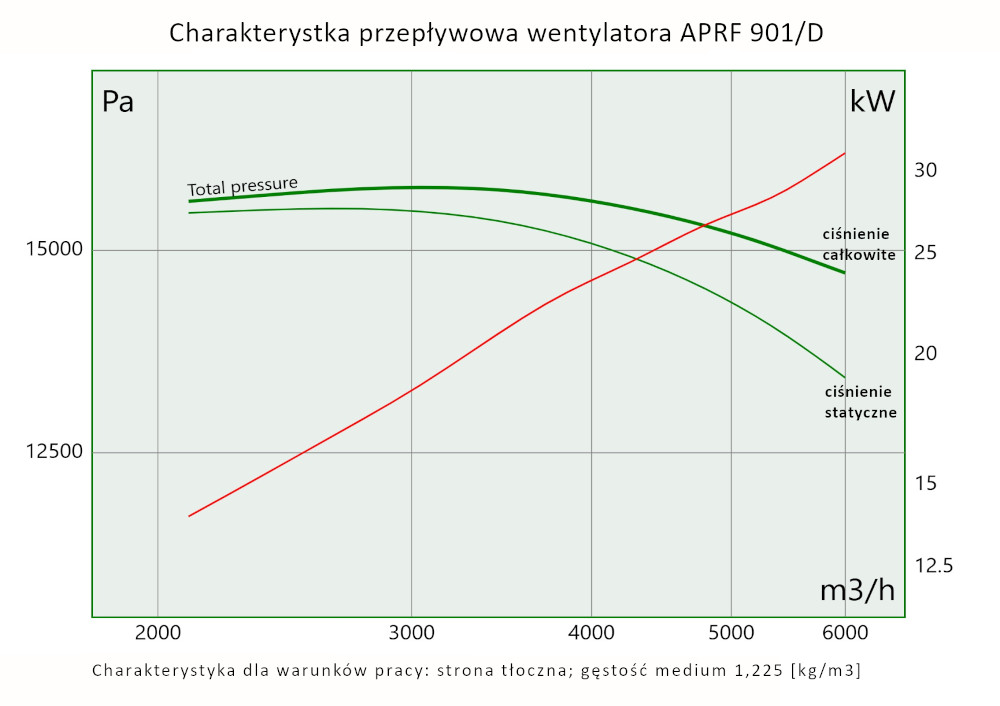

APRF 901/D ATEX wentylator promieniowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
przeciwwybuchowe ATEX 2G, 3G, 2D, 3D | 3760 | 3900 | 5.5 | 1450 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

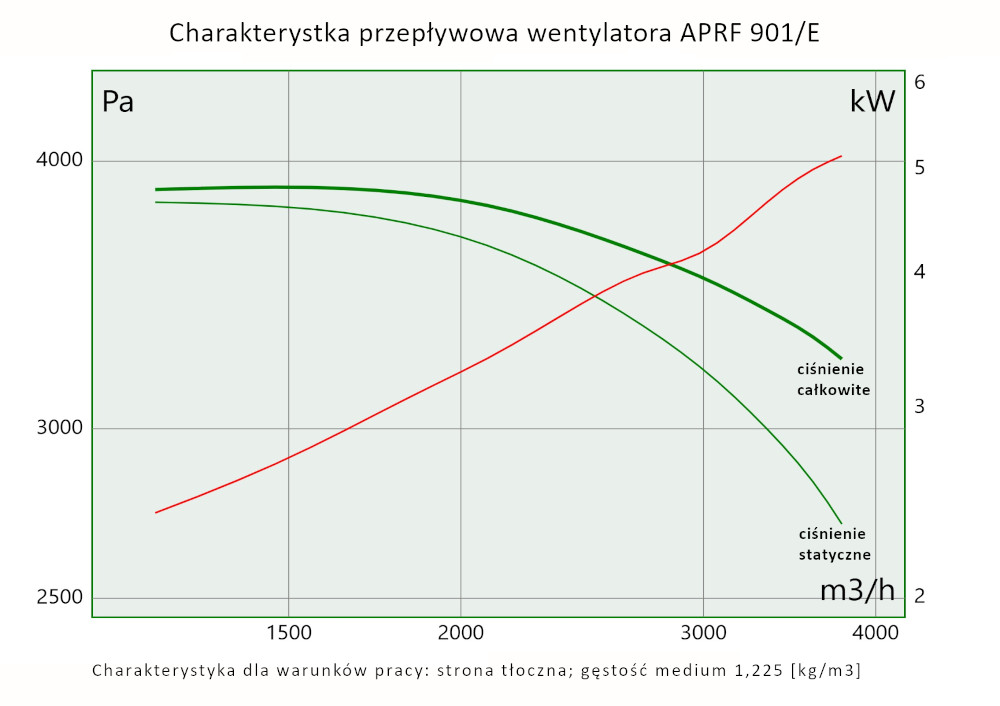

APRF 901/E ATEX wentylator promieniowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
przeciwwybuchowe ATEX 2G, 3G, 2D, 3D | 3350 | 14100 | 18.5 | 2950 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

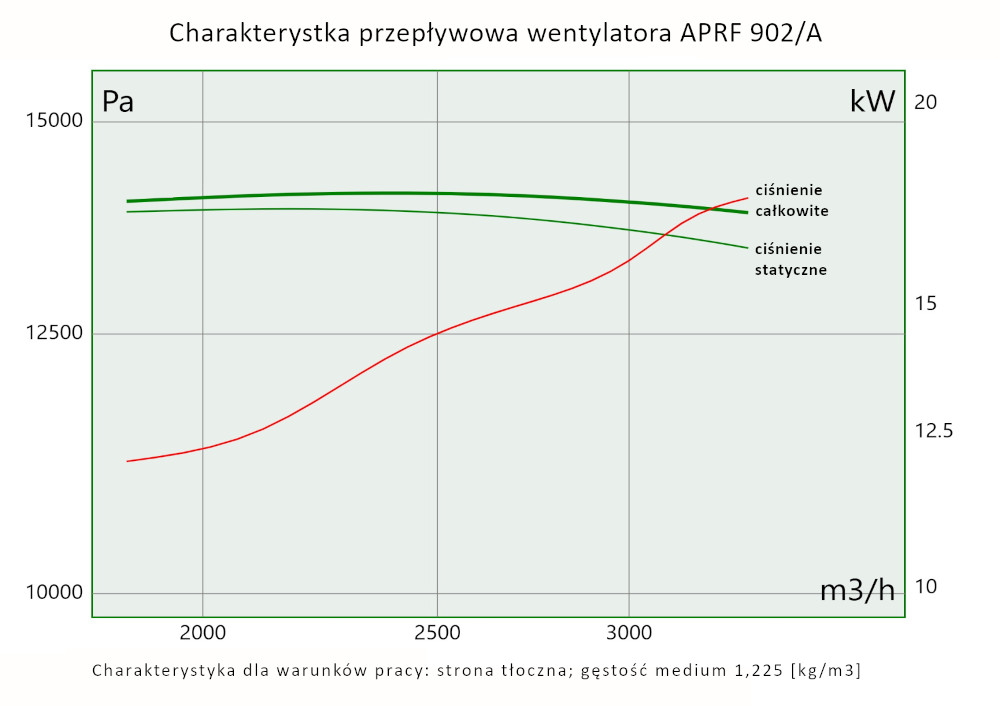

APRF 902/A ATEX wentylator promieniowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
przeciwwybuchowe ATEX 2G, 3G, 2D, 3D | 4230 | 14100 | 22 | 2950 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

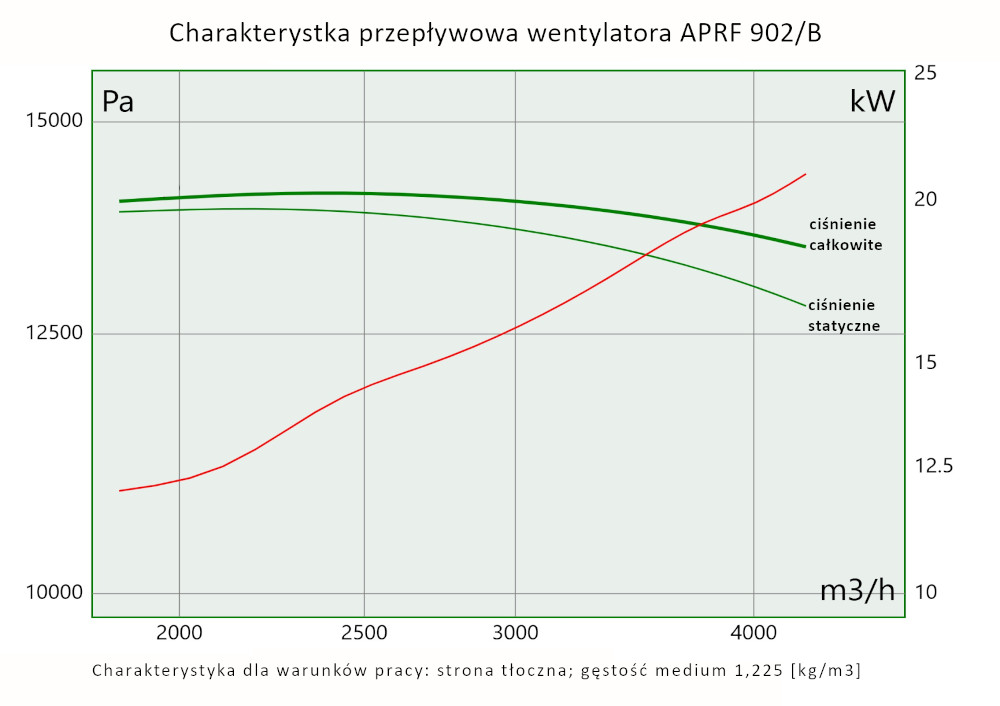

APRF 902/B ATEX wentylator promieniowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
