OPIS
Wentylatory promieniowe wysokociśnieniowe w wersji przeciwwybuchowej serii APRH/N8 ATEX, przeznaczone są do przetłaczania czystego oraz zapylonego powietrza w strefie zagrożenia wybuchem 1, 2, 21 i 22 wg ATEX (EX). Seria wentylatorów przemysłowych APRH/N8 ATEX jest wyposażona napęd bezpośredni z wykorzystaniem wałka pośredniego oraz sprzęgła elastycznego. Znajdują zastosowanie w transporcie pneumatycznym, przemyśle cementowym, chemicznym, spożywczym, metalurgicznych oraz hutniczym. Cechą charakterystyczną typoszeregu APRH/N8 ATEX jest generowanie wysokich ciśnień przy stosunkowo niskim strumieniu objętościowym (wydajności).
KONSTRUKCJA
– obudowa oraz wirnik wentylatora wykonane ze stali czarnej, malowane proszkowo
– wirnik zamknięty z łopatkami zagiętymi do tyłu
– obudowa wentylatora na połączeniach zagniatana lub spawana, zależnie od wymaganej szczelności oraz wielkości wentylatora
– napęd wentylatora bezpośredni poprzez sprzęgło elastyczne, wirnik osadzony na łożyskowanym wale pośrednim
– silnik w wersji B3 (montaż łapami silnika do ramy wentylatora)
– silnik asynchroniczny trójfazowy przystosowany do pracy ciągłej S1, zabezpieczony termicznie, możliwa regulacja prędkości obrotowej, stopień ochrony IP55, klasa izolacji F.
DOSTĘPNE WYKONANIA
– wykonanie przeciwwybuchowe ATEX/EX: kategorie 2G, 3G, 2D, 3D; podgrupy gazowe IIA, IIB, IIB+H2; podgrupy pyłowe IIIA, IIIB, IIIC; pełny zakres klas temperaturowych
– obudowa oraz wirnik wykonany ze stali nierdzewnej AISI304
– obudowa oraz wirnik wykonany ze stali kwasoodpornej AISI316
– wykonanie elementów wrażliwych ze stali trudnościeralnej XAR-450
– wykonanie ze stali CORTEN
– wykonanie specjalne i ocynkowane
– obudowa izolowana termicznie oraz akustycznie
SPECYFIKACJA
– przetłaczane medium: powietrze czyste lub zapylone
– zakres temperaturowy przetłaczanego medium -20…+60°C
– zakres temperaturowy otoczenia silnika -20…+40°C
– napięcie zasilania 3x400VAC 50Hz (inne na zapytanie)

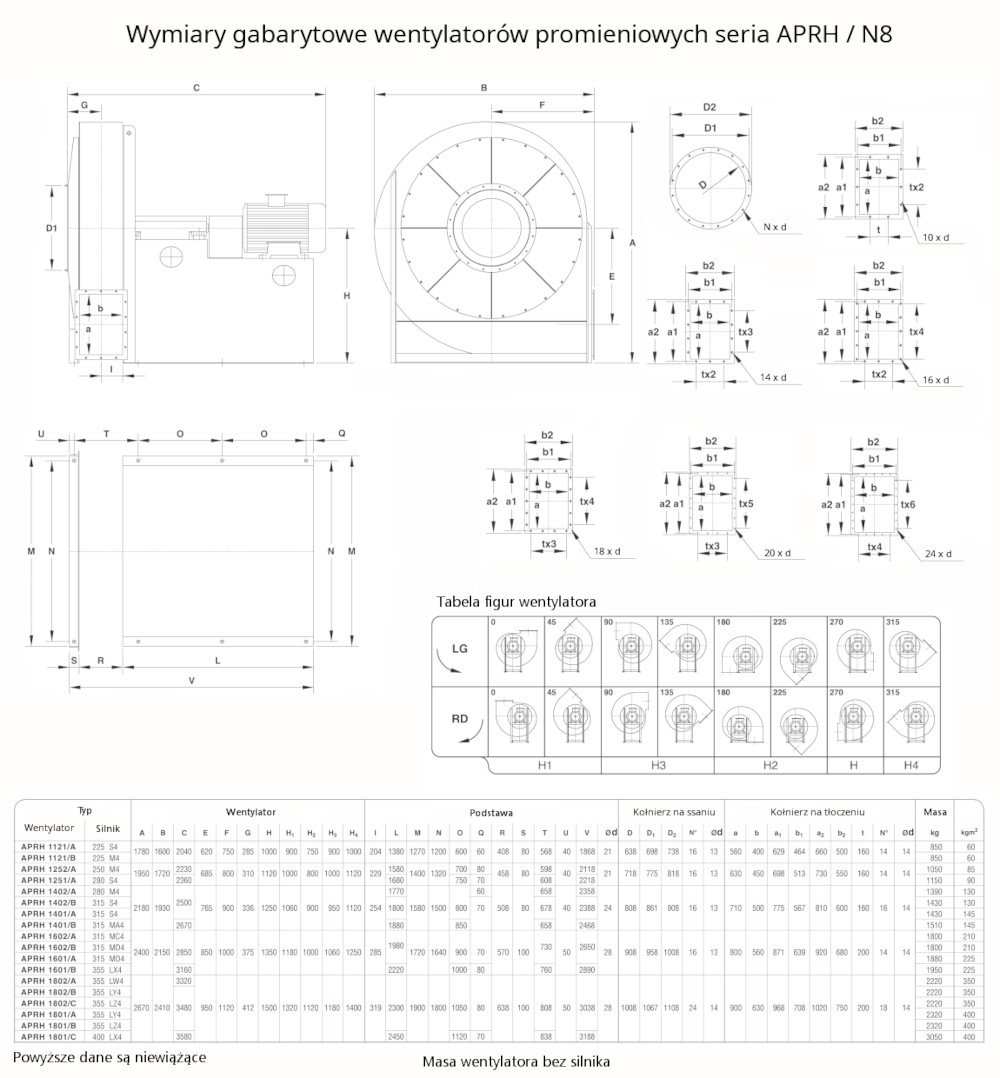

– figury LG, RD oraz kąty wg karty katalogowej
AKCESORIA
– połączenia elastyczne
– przeciwkołnierze
– wibroizolatory
– mechaniczne regulatory przepływu
| Zdjęcie | Nazwa | Wykonanie | Wydajność (m3/h) | Ciśnienie (Pa) | Moc (kW) | Prędkość (obr/min) | Napięcie (V) | Wysyłka | Cena | |||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
przeciwwybuchowe ATEX 2G, 3G, 2D, 3D | 18800 | 5900 | 37 | 1460 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

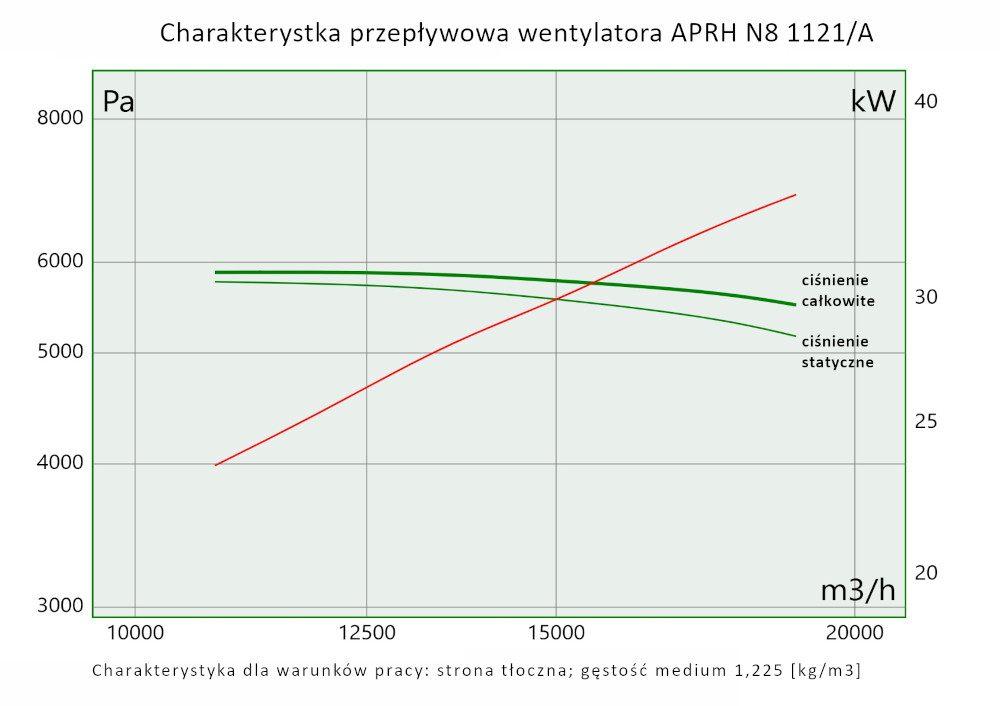

APRH/N8 1121A ATEX wentylator promieniowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
przeciwwybuchowe ATEX 2G, 3G, 2D, 3D | 27000 | 5900 | 45 | 1460 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

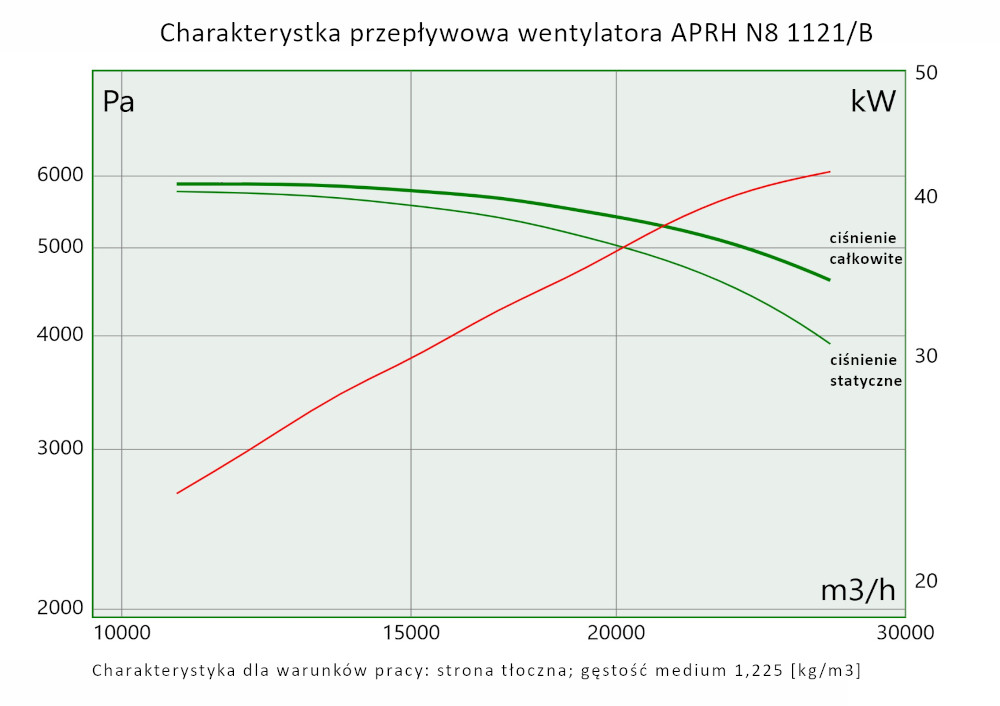

APRH/N8 1121B ATEX wentylator promieniowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
przeciwwybuchowe ATEX 2G, 3G, 2D, 3D | 33500 | 7350 | 75 | 1460 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

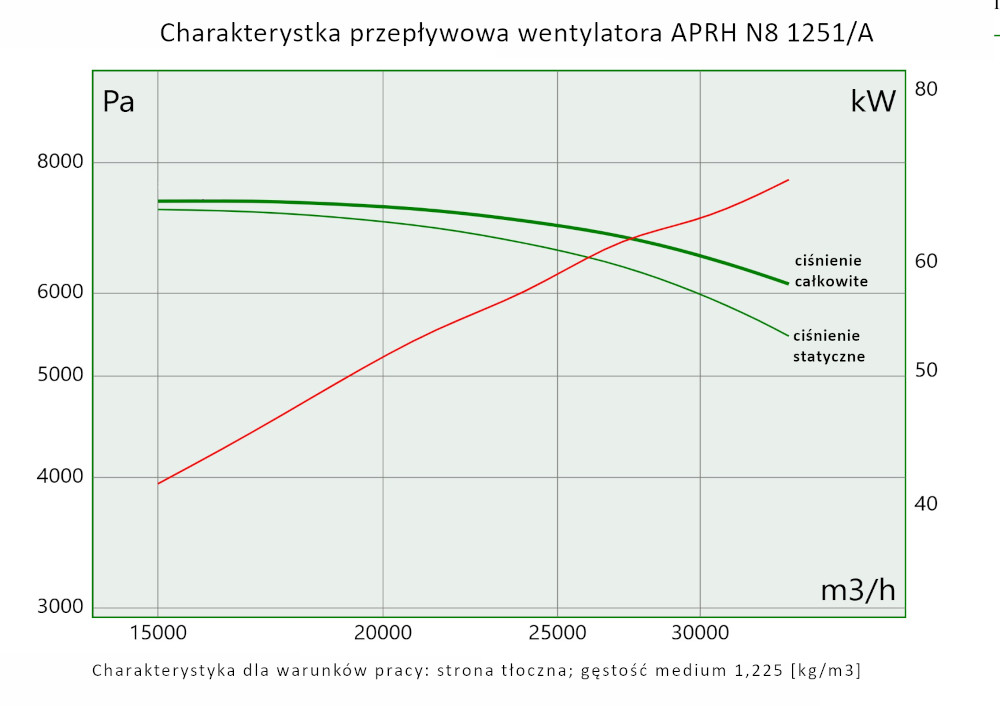

APRH/N8 1251A ATEX wentylator promieniowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
przeciwwybuchowe ATEX 2G, 3G, 2D, 3D | 27000 | 6600 | 55 | 1460 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

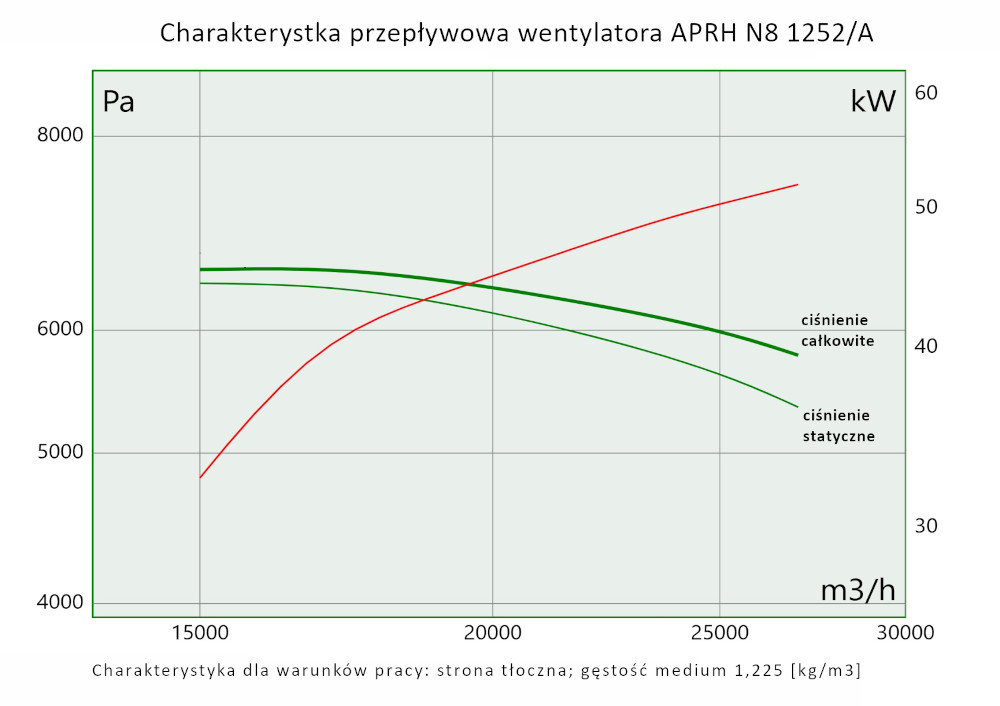

APRH/N8 1252A ATEX wentylator promieniowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
przeciwwybuchowe ATEX 2G, 3G, 2D, 3D | 33600 | 9100 | 110 | 1470 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

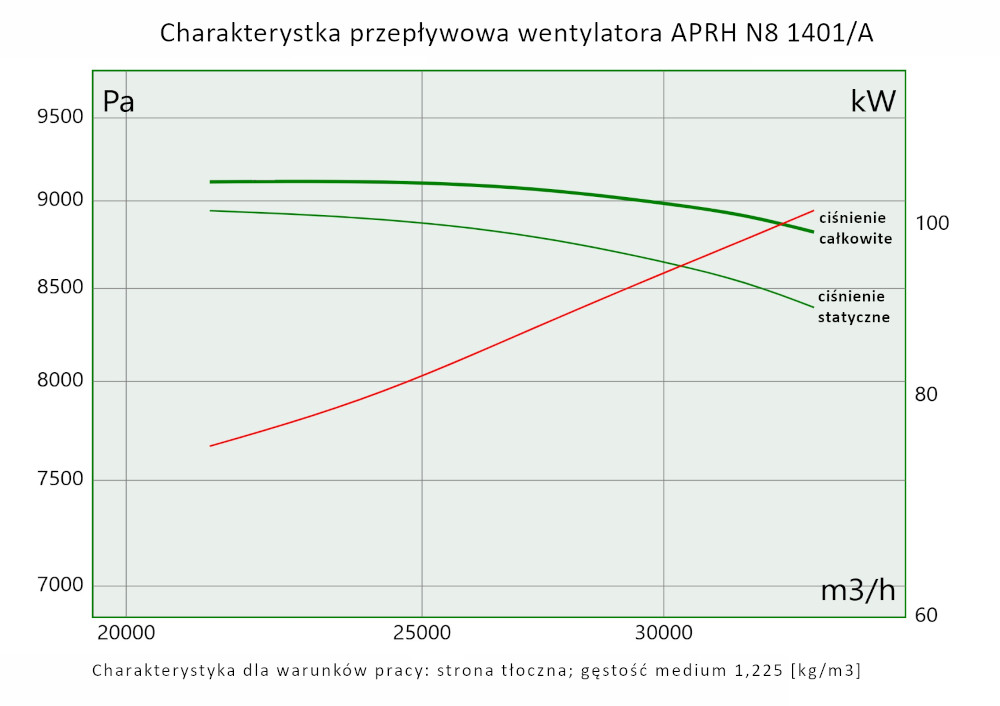

APRH/N8 1401A ATEX wentylator promieniowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
przeciwwybuchowe ATEX 2G, 3G, 2D, 3D | 47700 | 9100 | 132 | 1470 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

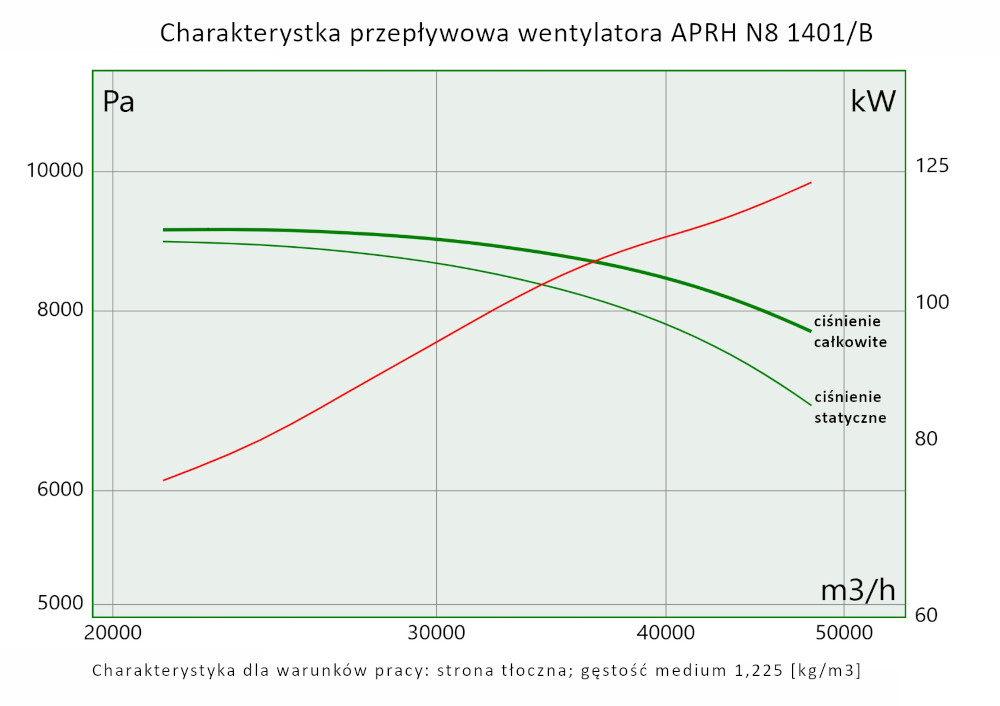

APRH/N8 1401B ATEX wentylator promieniowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
przeciwwybuchowe ATEX 2G, 3G, 2D, 3D | 33500 | 8300 | 90 | 1470 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

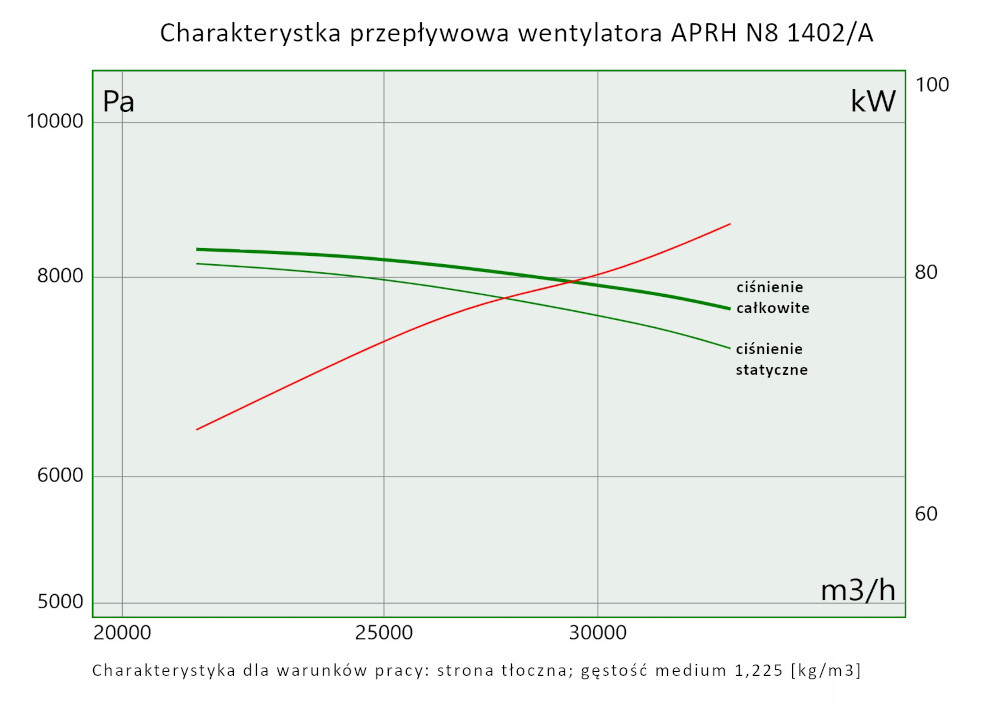

APRH/N8 1402A ATEX wentylator promieniowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
przeciwwybuchowe ATEX 2G, 3G, 2D, 3D | 47800 | 8300 | 110 | 1470 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||
APRH/N8 1402B ATEX wentylator promieniowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
przeciwwybuchowe ATEX 2G, 3G, 2D, 3D | 48000 | 12050 | 200 | 1490 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

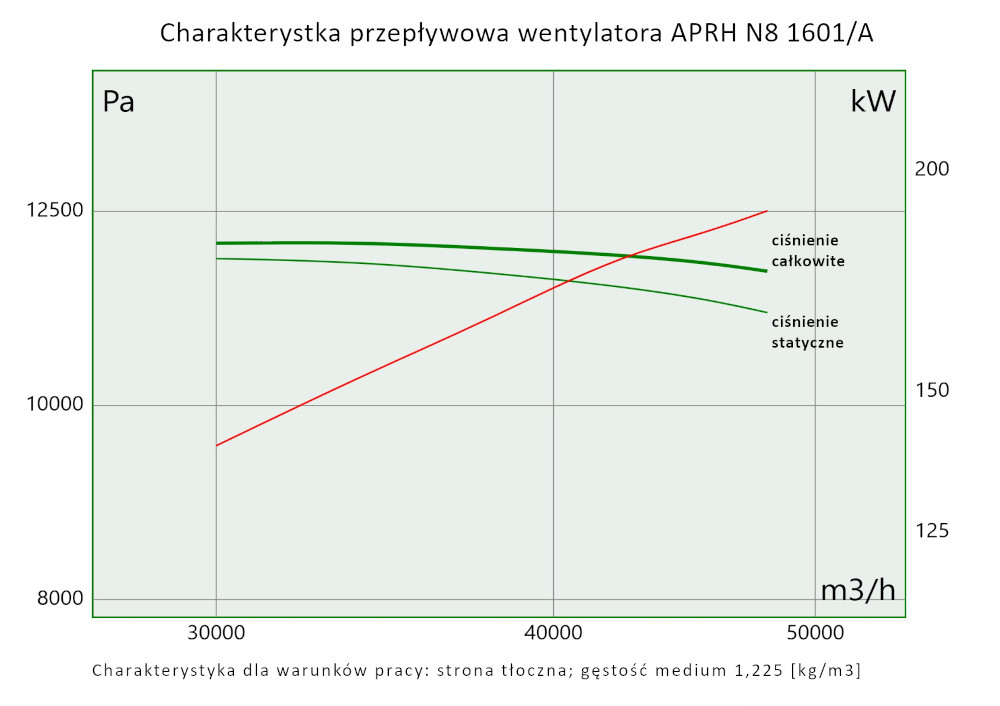

APRH/N8 1601A ATEX wentylator promieniowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
przeciwwybuchowe ATEX 2G, 3G, 2D, 3D | 67100 | 12050 | 250 | 1490 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

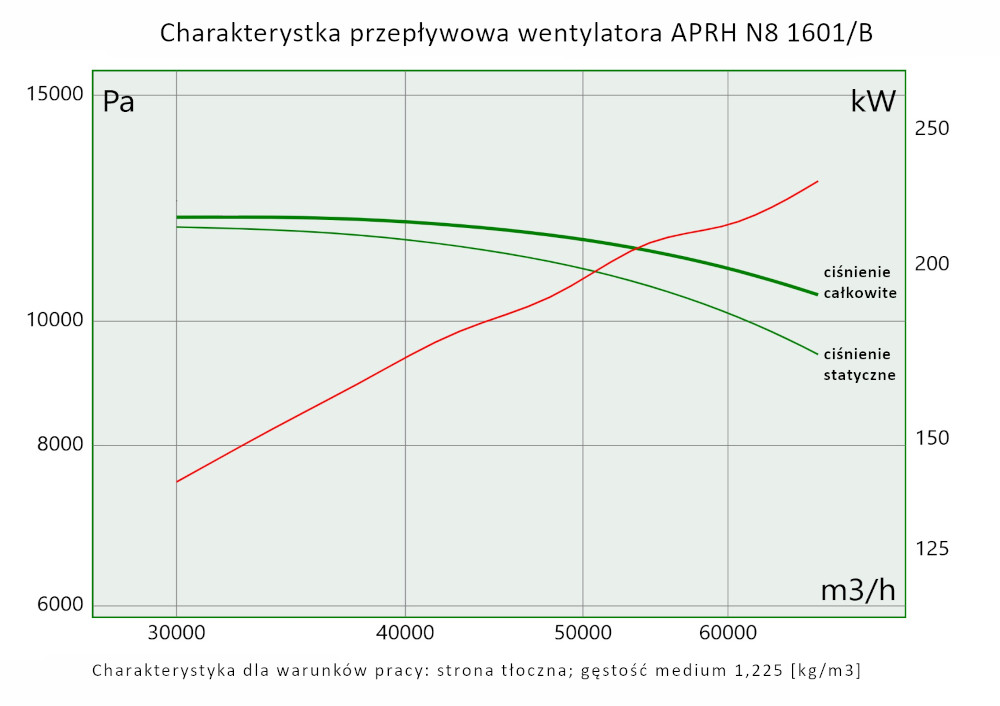

APRH/N8 1601B ATEX wentylator promieniowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
przeciwwybuchowe ATEX 2G, 3G, 2D, 3D | 42500 | 10900 | 160 | 1480 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

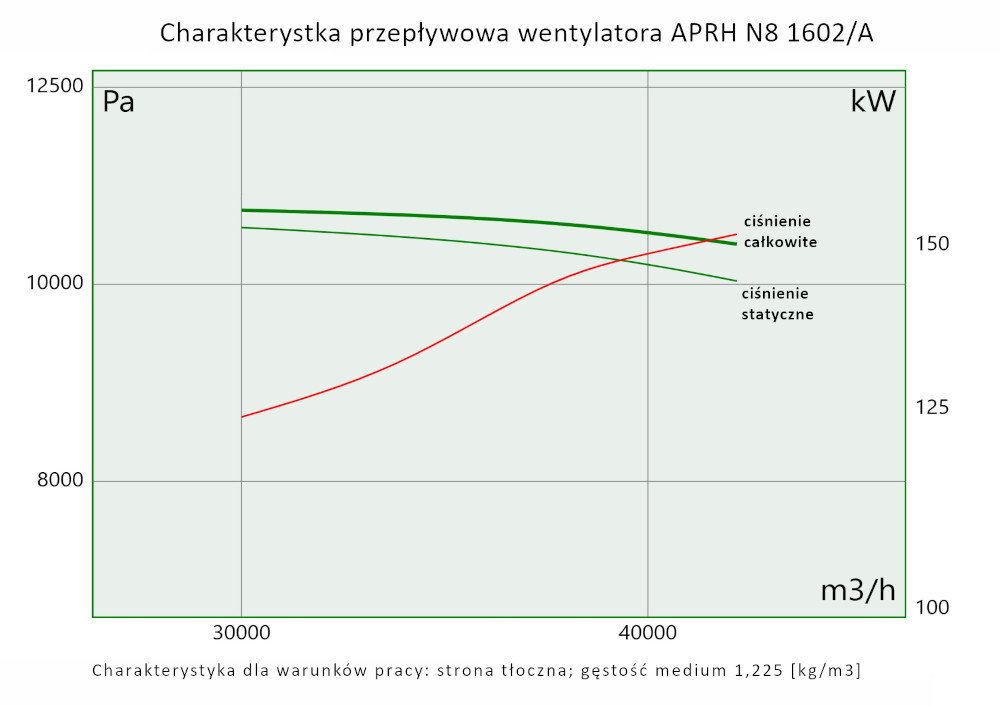

APRH/N8 1602A ATEX wentylator promieniowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
przeciwwybuchowe ATEX 2G, 3G, 2D, 3D | 60000 | 10900 | 200 | 1480 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

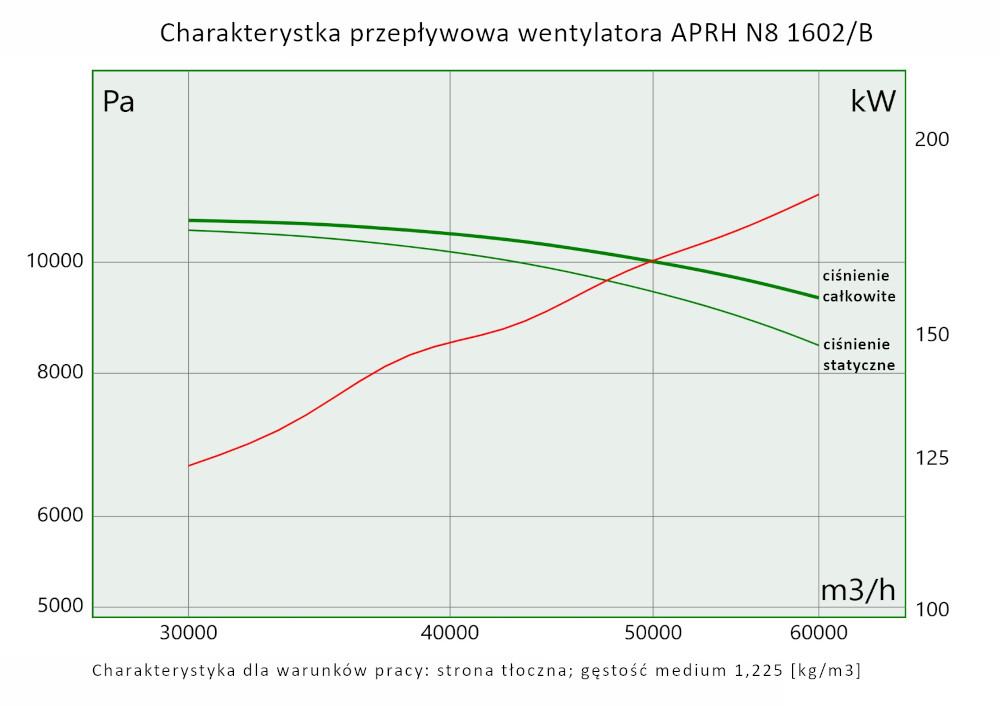

APRH/N8 1602B ATEX wentylator promieniowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
przeciwwybuchowe ATEX 2G, 3G, 2D, 3D | 67000 | 15600 | 355 | 1490 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||
APRH/N8 1801A ATEX wentylator promieniowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
przeciwwybuchowe ATEX 2G, 3G, 2D, 3D | 83800 | 15600 | 425 | 1490 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||
APRH/N8 1801B ATEX wentylator promieniowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
przeciwwybuchowe ATEX 2G, 3G, 2D, 3D | 134000 | 15600 | 500 | 1490 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||
APRH/N8 1801C ATEX wentylator promieniowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
przeciwwybuchowe ATEX 2G, 3G, 2D, 3D | 60000 | 13700 | 300 | 1490 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||
APRH/N8 1802A ATEX wentylator promieniowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
przeciwwybuchowe ATEX 2G, 3G, 2D, 3D | 84000 | 13700 | 355 | 1490 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

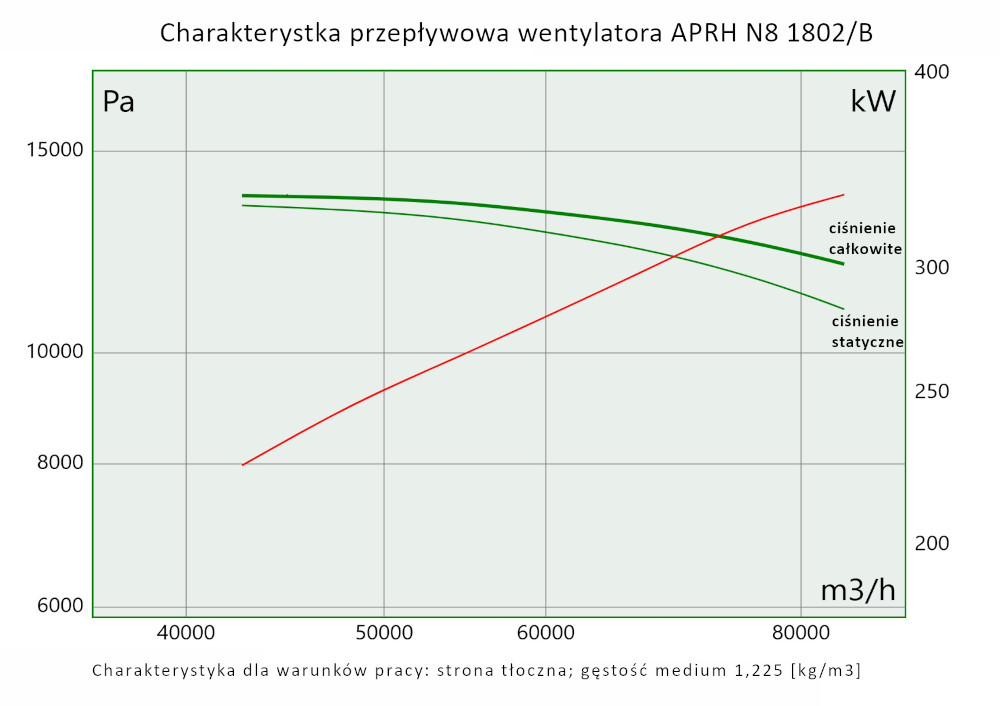

APRH/N8 1802B ATEX wentylator promieniowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
przeciwwybuchowe ATEX 2G, 3G, 2D, 3D | 119000 | 13700 | 425 | 1490 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

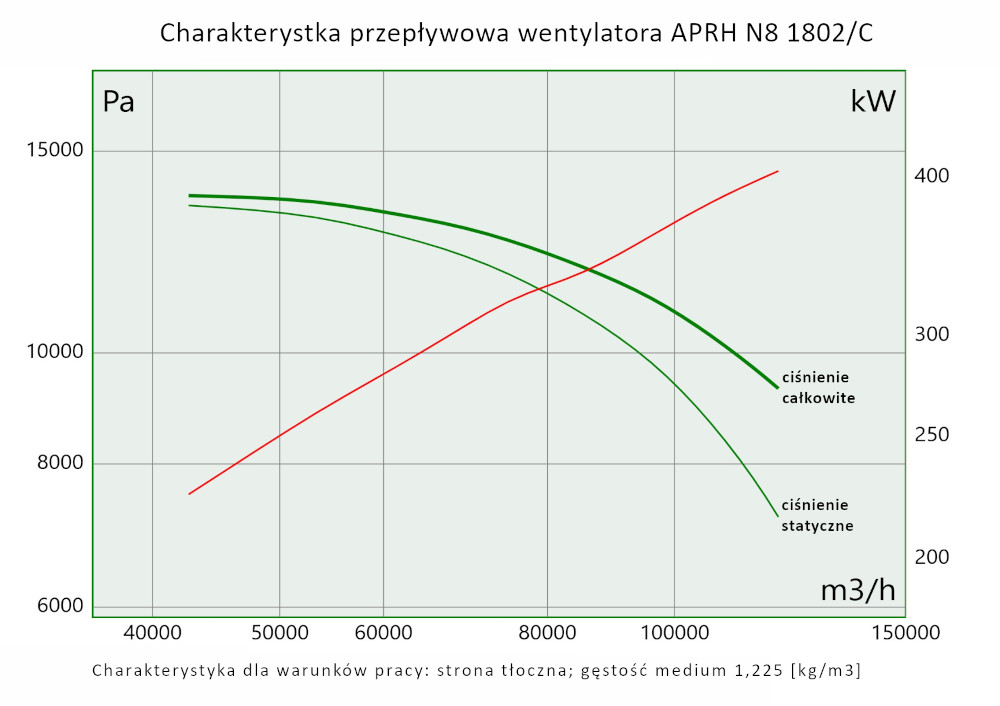

APRH/N8 1802C ATEX wentylator promieniowy przeciwwybuchowy
