OPIS

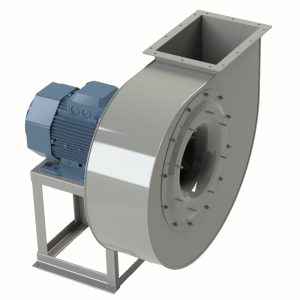

Wentylatory promieniowe średniociśnieniowe w wersji przeciwwybuchowej serii EU ATEX, przeznaczone są do przetłaczania czystego oraz zapylonego powietrza w strefie zagrożenia wybuchem 1, 2, 21 i 22 wg ATEX (EX). Zaprojektowane oraz wytworzone zgodnie z obowiązującymi warunkami i założeniami Dyrektywy 2014/34/UE . Znajdują zastosowanie w transporcie pneumatycznym, przemyśle meblarskim oraz drzewnym, mechanicznym, cementowym, ceramicznym, chemicznym, hutniczym, metalurgicznym, spożywczym, tekstylnym oraz garbarskim. Cechą charakterystyczną wentylatorów serii EU ATEX jest płaska charakterystyka krzywej mocy ograniczająca ryzyko przeciążenia silnika.
KONSTRUKCJA
– obudowa oraz wirnik wentylatora wykonane ze stali czarnej, malowane proszkowo
– wirnik zamknięty z łopatkami zagiętymi do tyłu
– obudowa wentylatora na połączeniach zagniatana lub spawana, zależnie od wymaganej szczelności oraz wielkości wentylatora
– napęd wentylatora bezpośredni (wirnik osadzony na wale silnika)
– silnik w wersji B3 dla wykonania mechanicznego ES.4 (montaż łapami silnika do podstawy wentylatora) lub wersji B5 dla wykonania ES.5 (montaż kołnierzem silnika do obudowy wentylatora).
– silnik asynchroniczny trójfazowy w wersji przeciwwybuchowej, przystosowany do pracy ciągłej S1, zabezpieczony termicznie, możliwa regulacja prędkości obrotowej, stopień ochrony IP55 lub IP65, klasa izolacji F.
DOSTĘPNE WYKONANIA
– wykonanie przeciwwybuchowe ATEX/EX: kategorie 2G, 3G, 2D, 3D; podgrupy gazowe IIA, IIB, IIB+H2; podgrupy pyłowe IIIA, IIIB, IIIC; pełny zakres klas temperaturowych
– obudowa oraz wirnik wykonany ze stali nierdzewnej AISI304
– obudowa oraz wirnik wykonany ze stali kwasoodpornej AISI316
– wykonanie elementów wrażliwych ze stali trudnościeralnej XAR-450
– wykonanie ze stali CORTEN
– wykonanie specjalne i ocynkowane
– obudowa izolowana termicznie oraz akustycznie
SPECYFIKACJA
– przetłaczane medium: powietrze czyste lub zapylone
– zakres temperaturowy przetłaczanego medium -20…+60°C
– zakres temperaturowy otoczenia silnika -20…+40°C
– napięcie zasilania 3x400VAC 50Hz (inne na zapytanie)

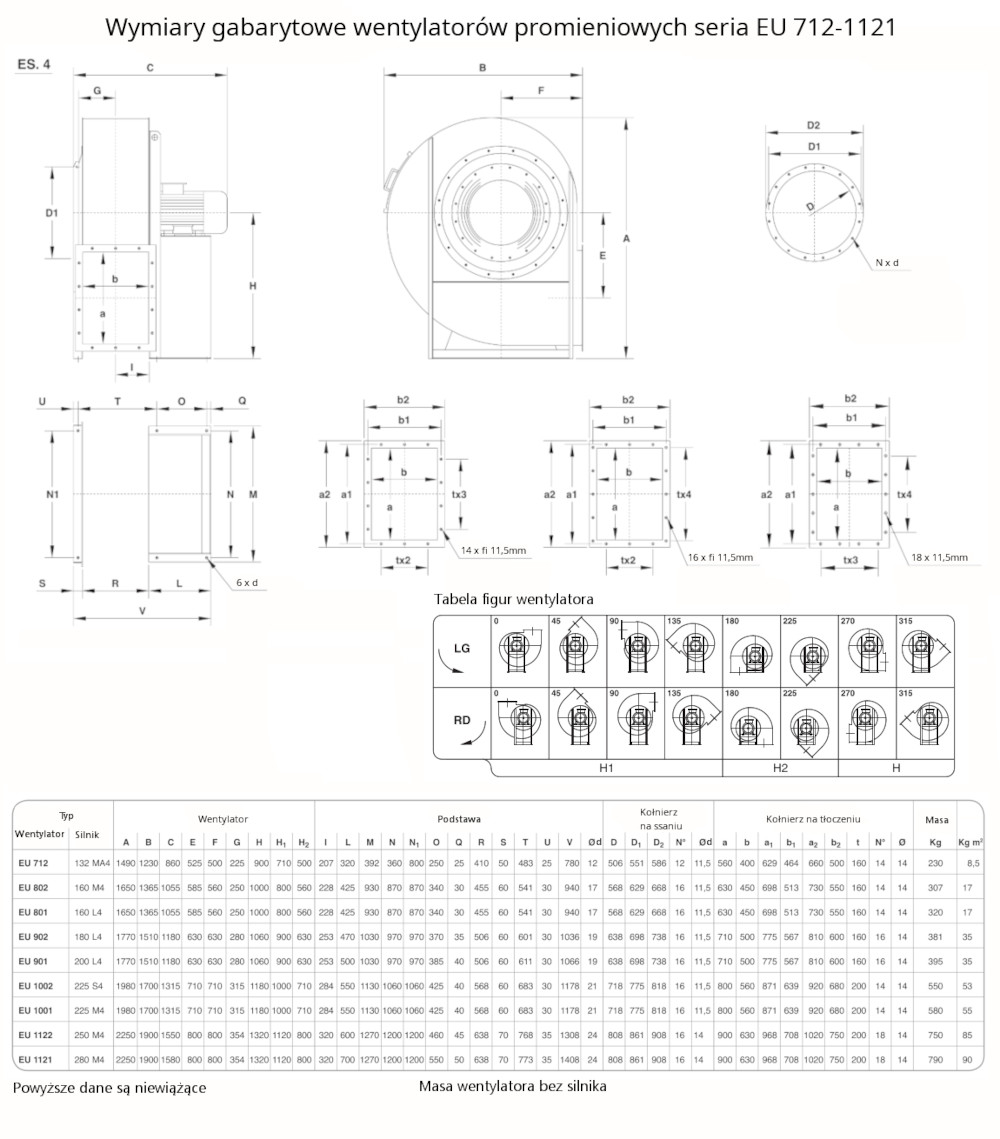

– figury LG, RD oraz kąty wg karty katalogowej
AKCESORIA
– połączenia elastyczne
– przeciwkołnierze
– wibroizolatory
– mechaniczne regulatory przepływu
| Zdjęcie | Nazwa | Wykonanie | Wydajność (m3/h) | Ciśnienie (Pa) | Moc (kW) | Prędkość (obr/min) | Napięcie (V) | Wysyłka | Cena | |||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
przeciwwybuchowe ATEX 2G, 3G, 2D, 3D | 47920 | 4270 | 45 | 1475 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

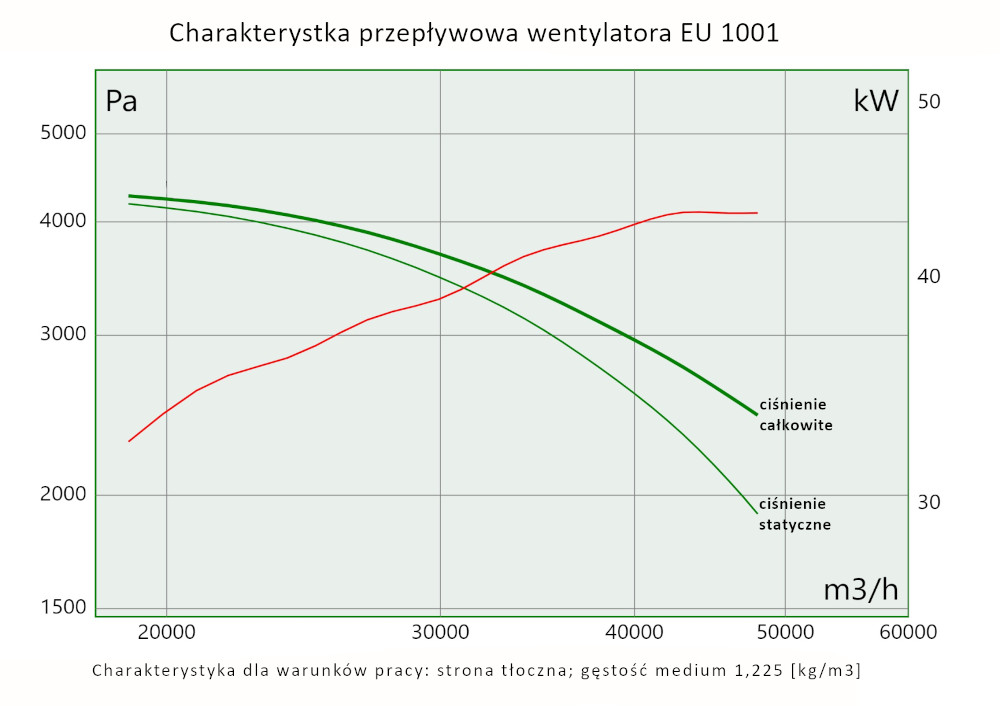

EU 1001 ATEX wentylator promieniowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
przeciwwybuchowe ATEX 2G, 3G, 2D, 3D | 47600 | 3880 | 37 | 1475 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

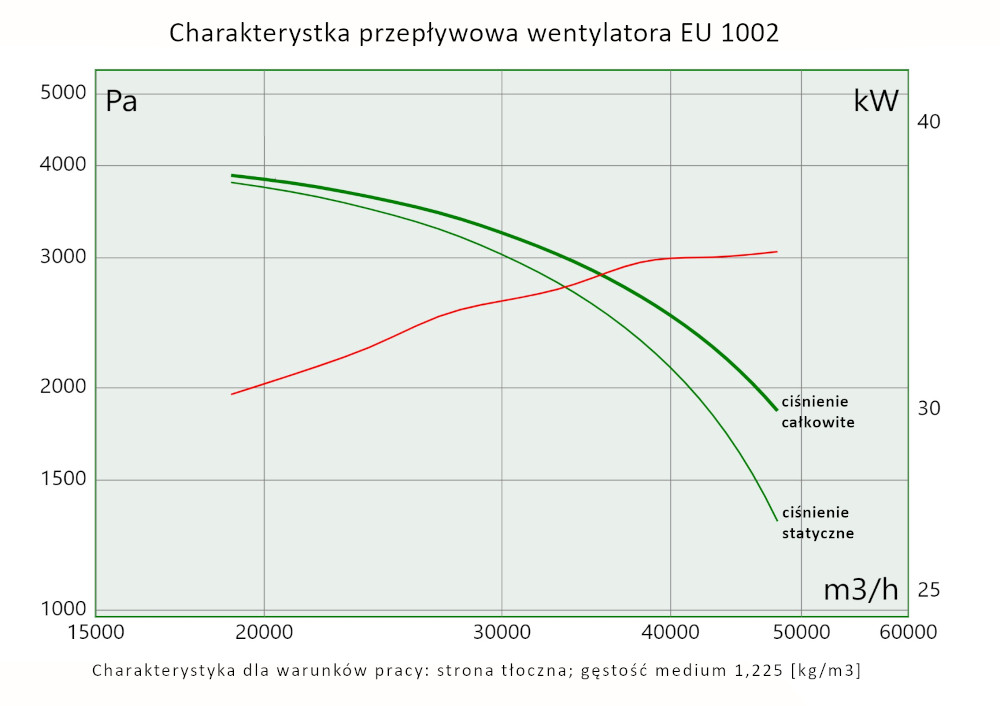

EU 1002 ATEX wentylator promieniowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
przeciwwybuchowe ATEX 2G, 3G, 2D, 3D | 70400 | 5360 | 90 | 1475 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

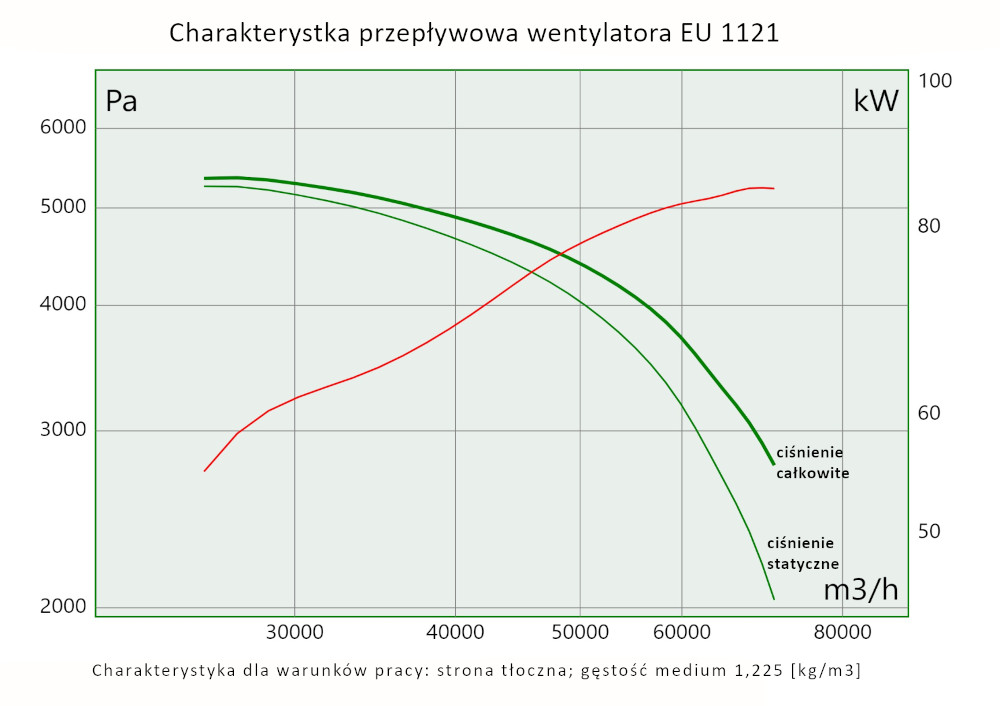

EU 1121 ATEX wentylator promieniowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
przeciwwybuchowe ATEX 2G, 3G, 2D, 3D | 66800 | 4750 | 75 | 1475 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

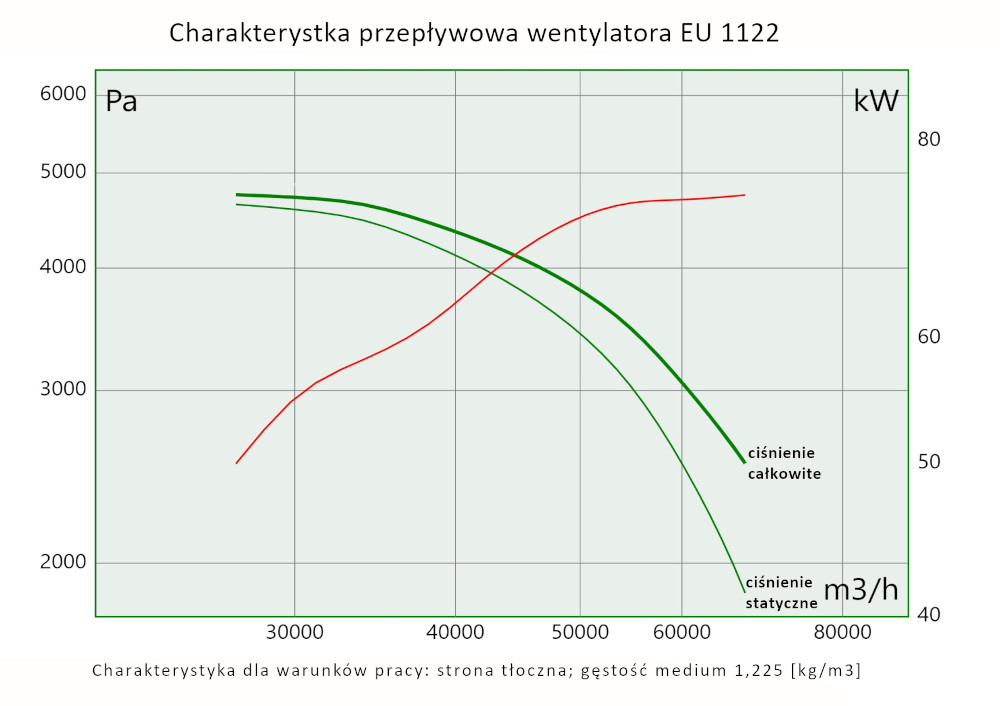

EU 1122 ATEX wentylator promieniowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
przeciwwybuchowe ATEX 2G, 3G, 2D, 3D | 835 | 775 | 0.18 | 2750 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

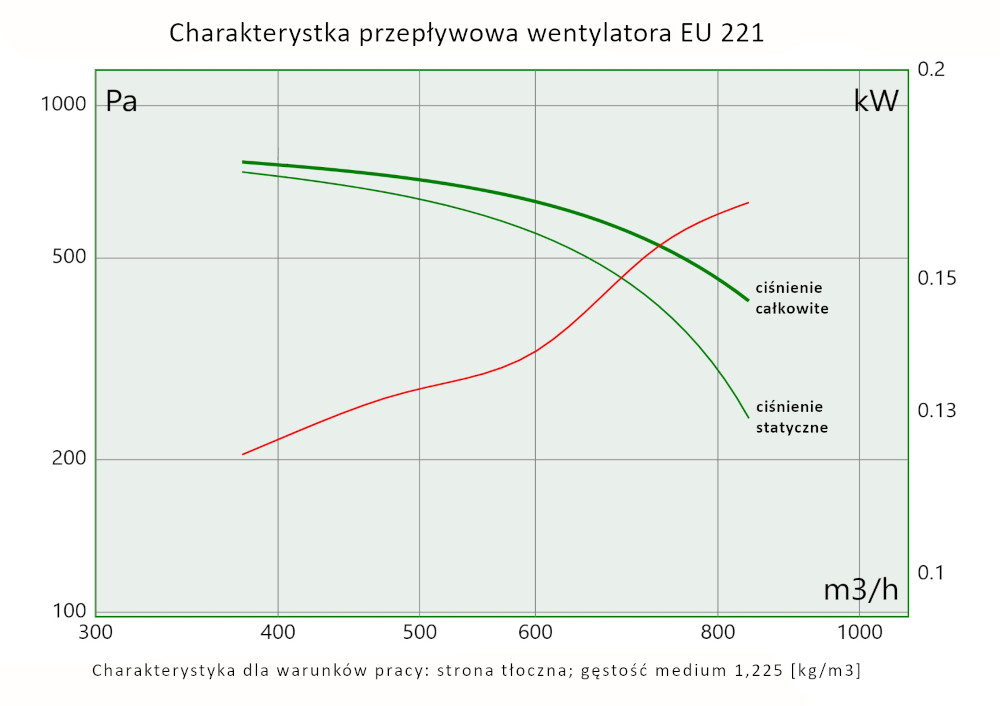

EU 221 ATEX wentylator promieniowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
przeciwwybuchowe ATEX 2G, 3G, 2D, 3D | 1315 | 1000 | 0.37 | 2750 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

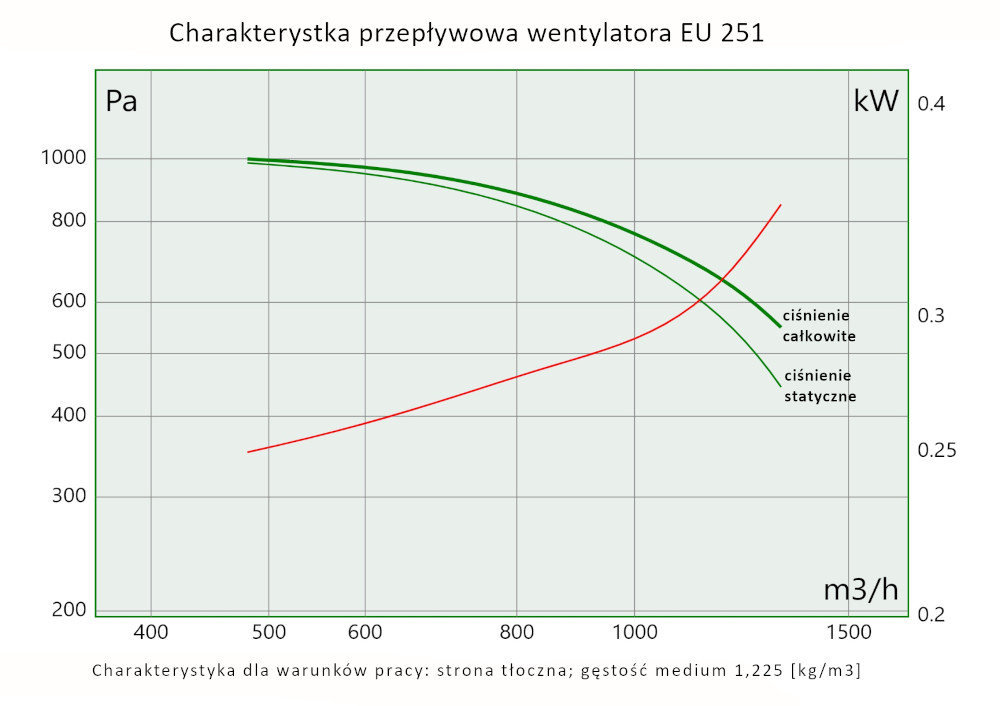

EU 251 ATEX wentylator promieniowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
przeciwwybuchowe ATEX 2G, 3G, 2D, 3D | 1860 | 1270 | 0.55 | 2750 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

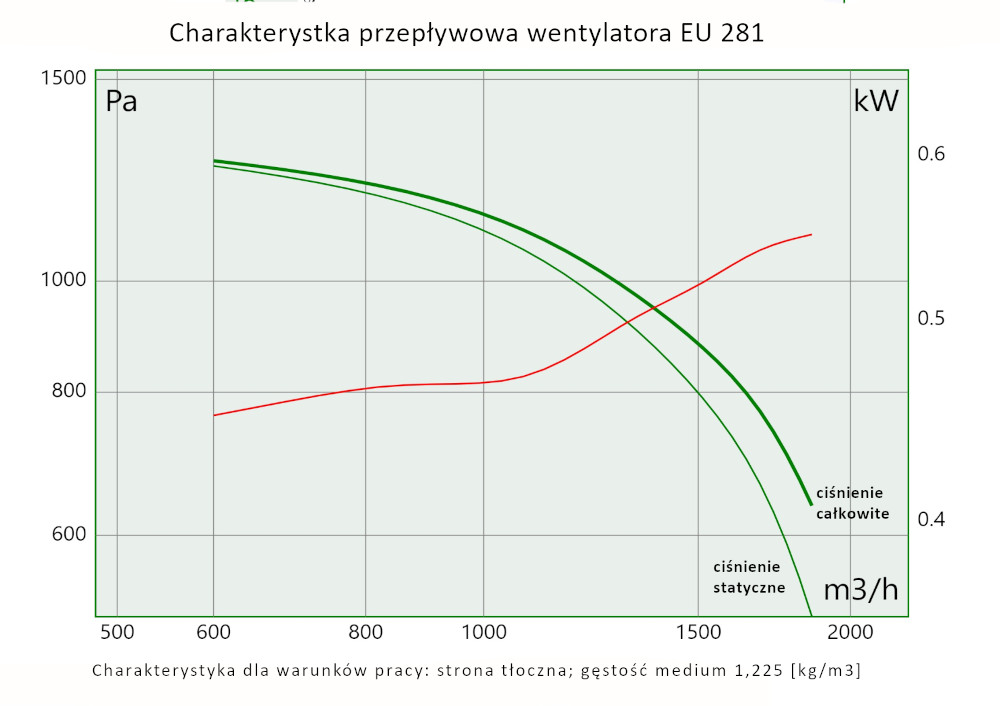

EU 281 ATEX wentylator promieniowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
przeciwwybuchowe ATEX 2G, 3G, 2D, 3D | 2680 | 1570 | 1.1 | 2830 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

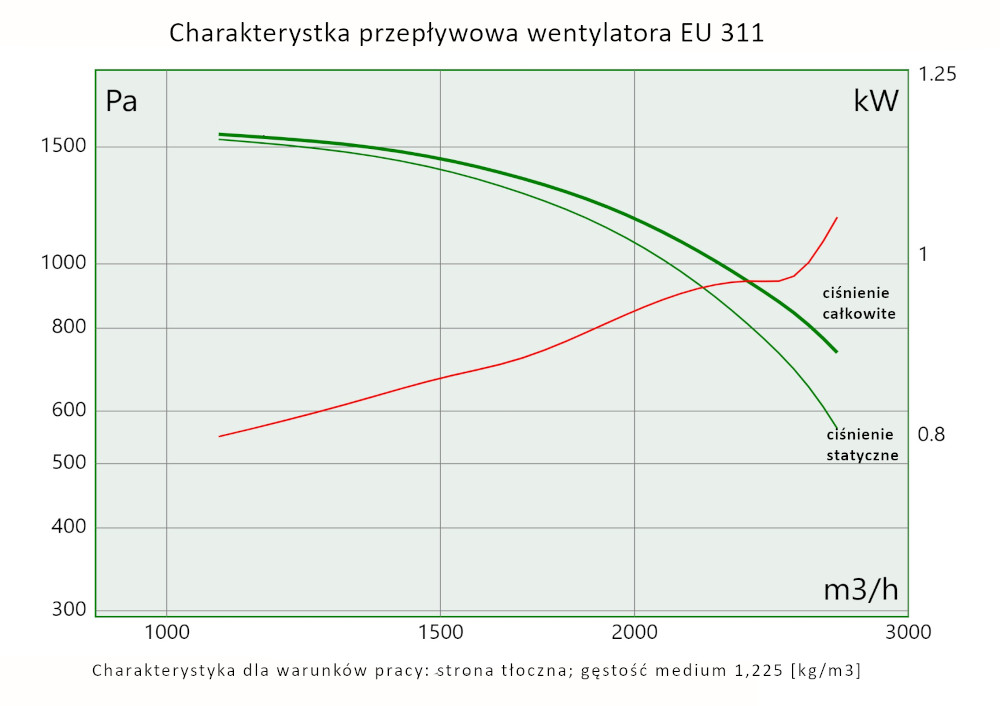

EU 311 ATEX wentylator promieniowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
przeciwwybuchowe ATEX 2G, 3G, 2D, 3D | 2100 | 1420 | 0.75 | 2830 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||
EU 312 ATEX wentylator promieniowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
przeciwwybuchowe ATEX 2G, 3G, 2D, 3D | 4230 | 2080 | 2.2 | 2850 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

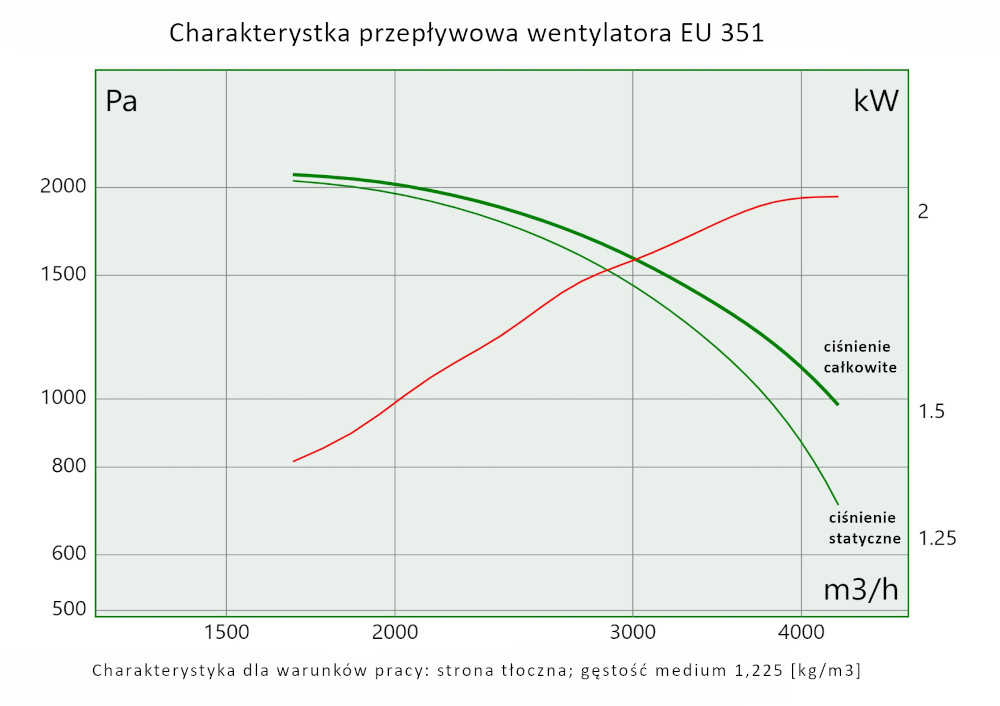

EU 351 ATEX wentylator promieniowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
przeciwwybuchowe ATEX 2G, 3G, 2D, 3D | 3765 | 1810 | 1.5 | 2850 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

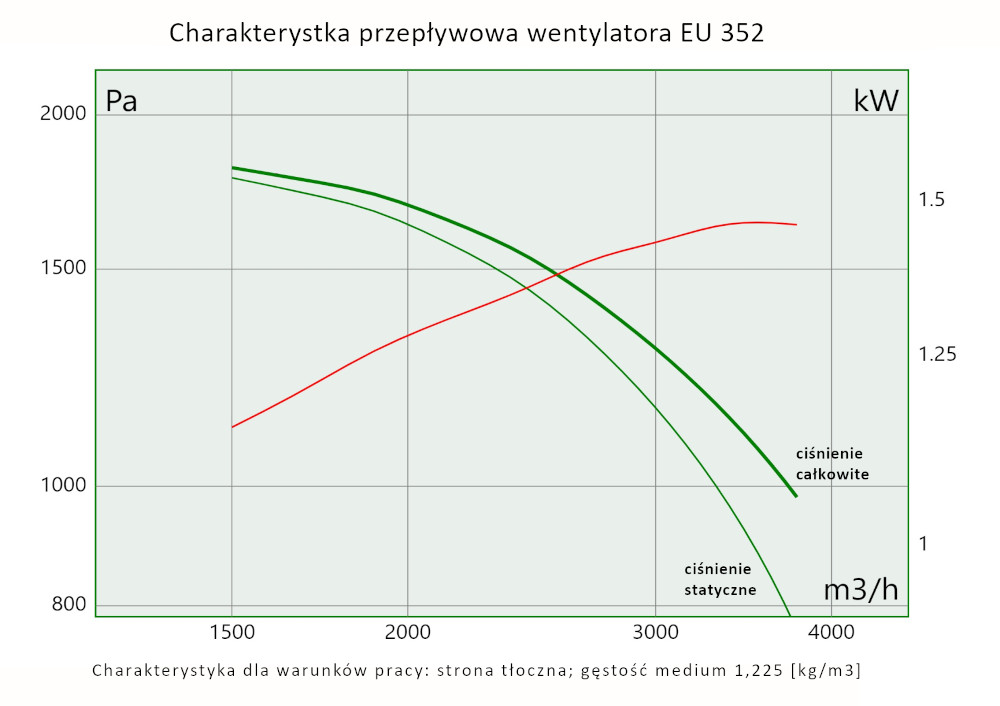

EU 352 ATEX wentylator promieniowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
przeciwwybuchowe ATEX 2G, 3G, 2D, 3D | 6000 | 2740 | 4 | 2900 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

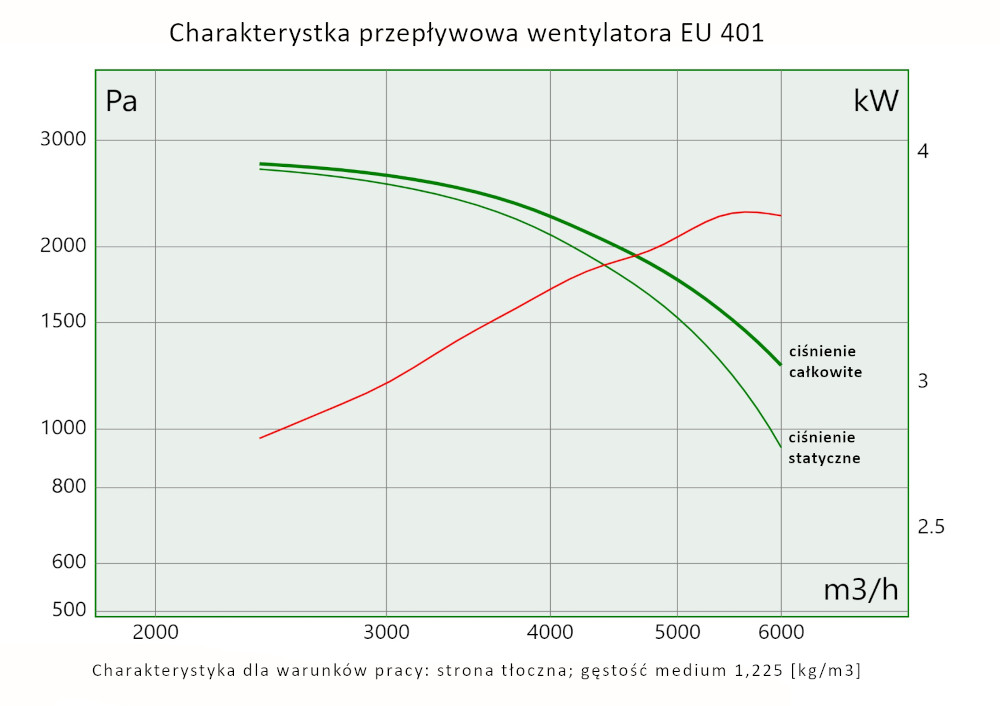

EU 401 ATEX wentylator promieniowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
przeciwwybuchowe ATEX 2G, 3G, 2D, 3D | 4800 | 2350 | 3 | 2900 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||
EU 402 ATEX wentylator promieniowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
przeciwwybuchowe ATEX 2G, 3G, 2D, 3D | 8390 | 3450 | 7.5 | 2900 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

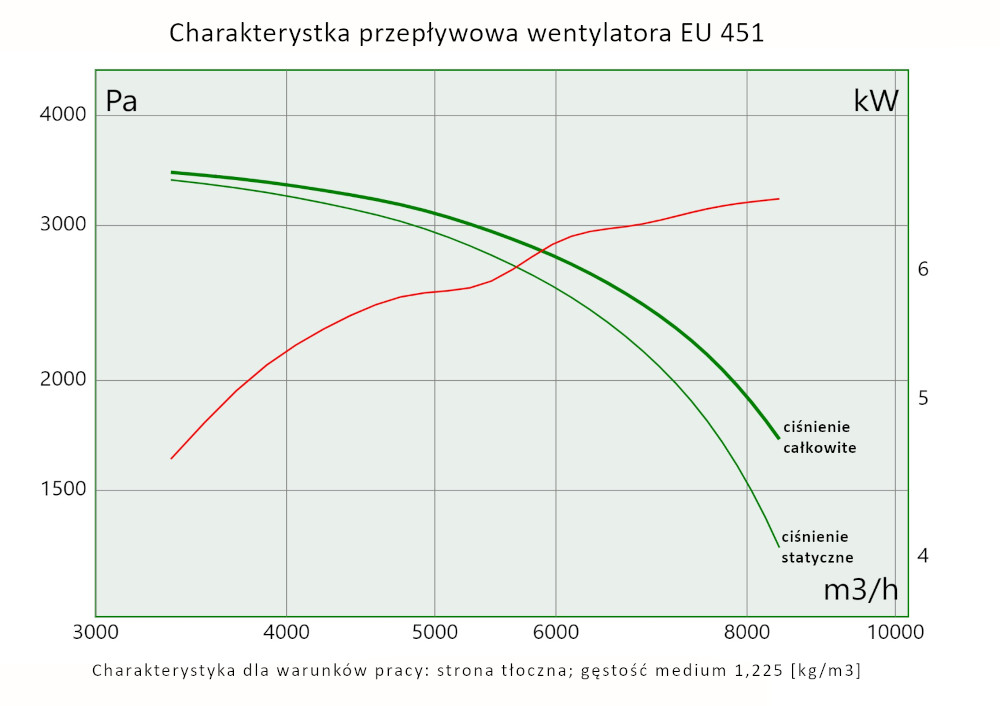

EU 451 ATEX wentylator promieniowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
przeciwwybuchowe ATEX 2G, 3G, 2D, 3D | 6690 | 3000 | 5.5 | 2900 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

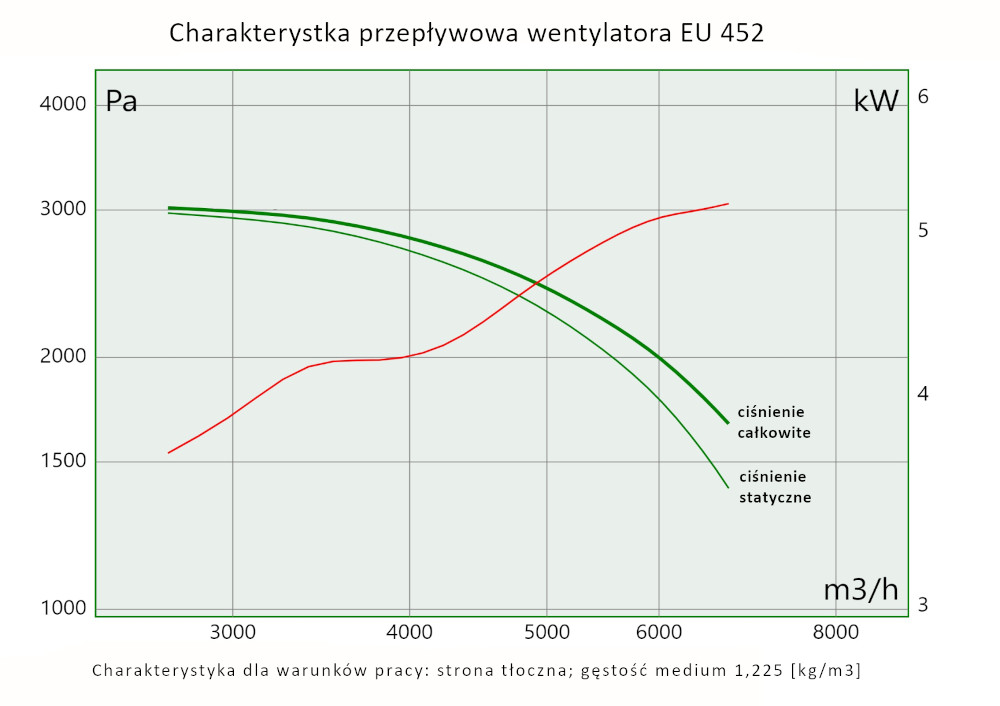

EU 452 ATEX wentylator promieniowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
przeciwwybuchowe ATEX 2G, 3G, 2D, 3D | 10770 | 4300 | 11 | 2930 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

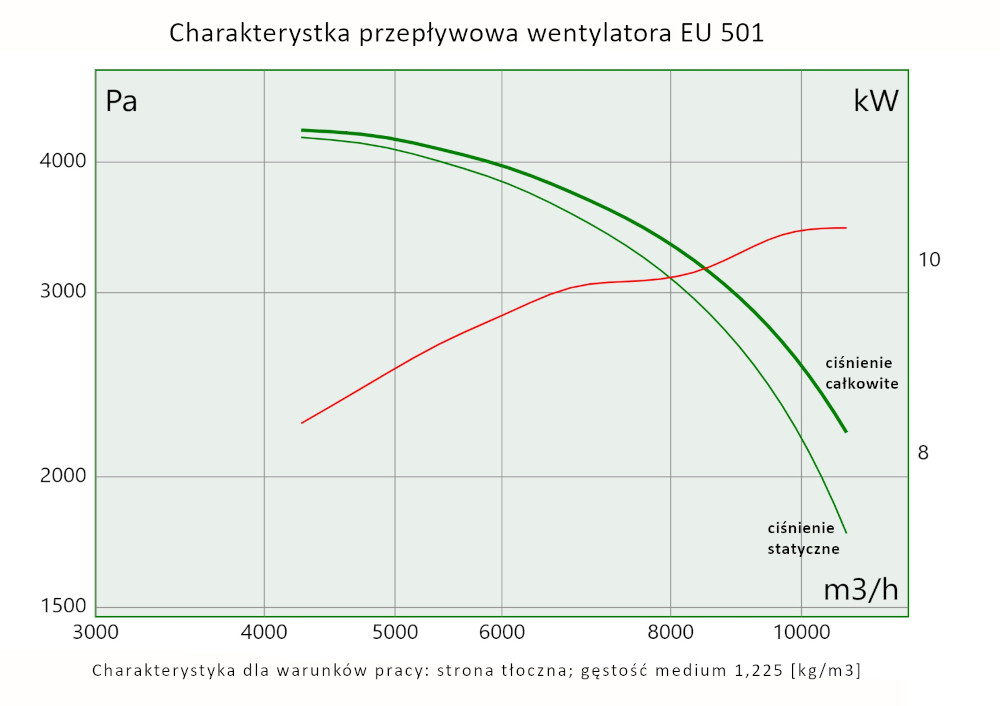

EU 501 ATEX wentylator promieniowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
przeciwwybuchowe ATEX 2G, 3G, 2D, 3D | 9590 | 3720 | 9 | 2900 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

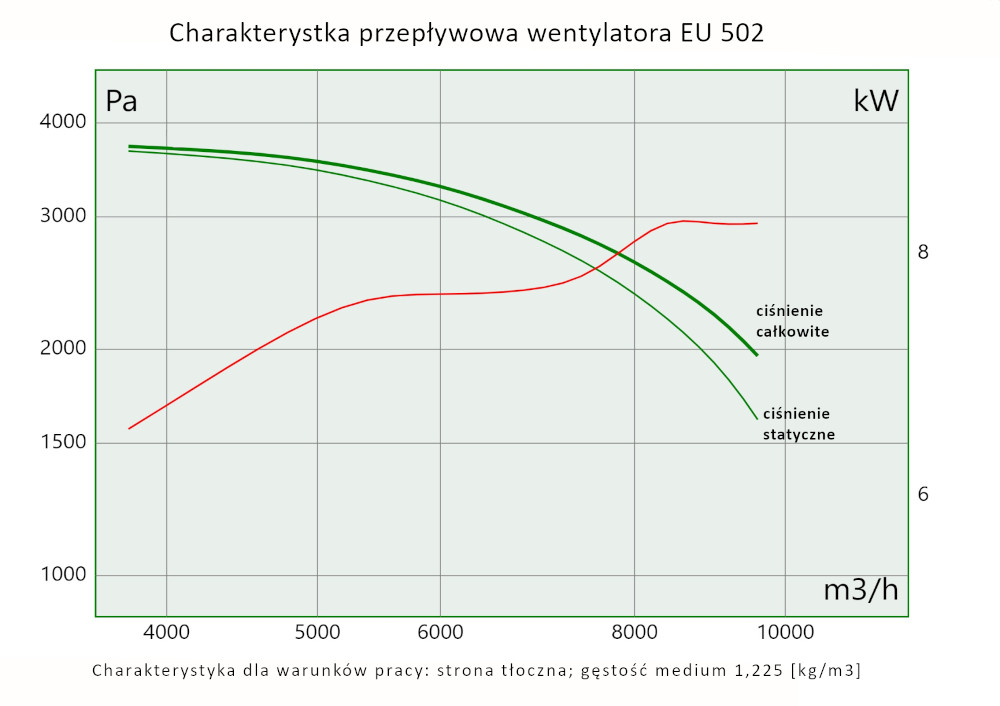

EU 502 ATEX wentylator promieniowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
przeciwwybuchowe ATEX 2G, 3G, 2D, 3D | 16700 | 5000 | 18.5 | 2930 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

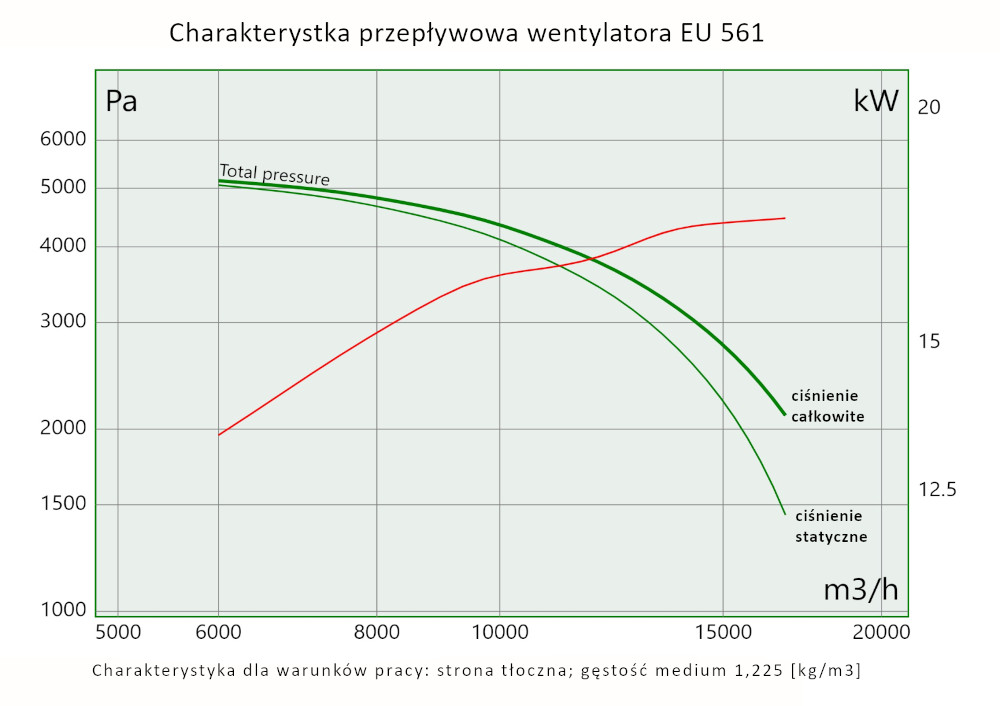

EU 561 ATEX wentylator promieniowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
przeciwwybuchowe ATEX 2G, 3G, 2D, 3D | 15000 | 4700 | 15 | 2930 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

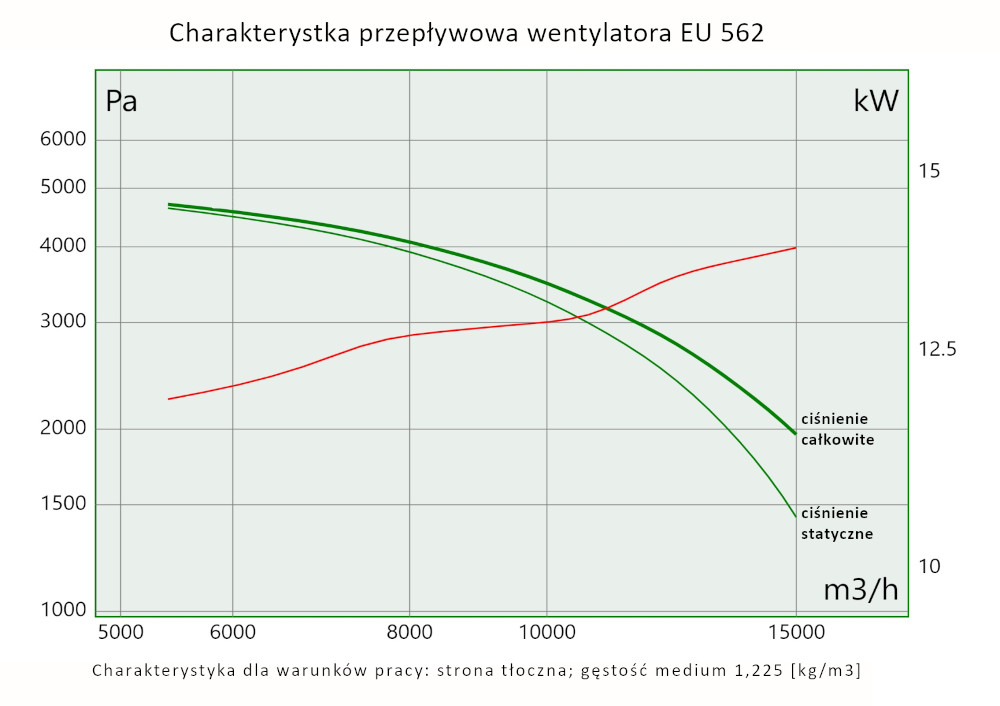

EU 562 ATEX wentylator promieniowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
przeciwwybuchowe ATEX 2G, 3G, 2D, 3D | 11940 | 1845 | 5.5 | 1440 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

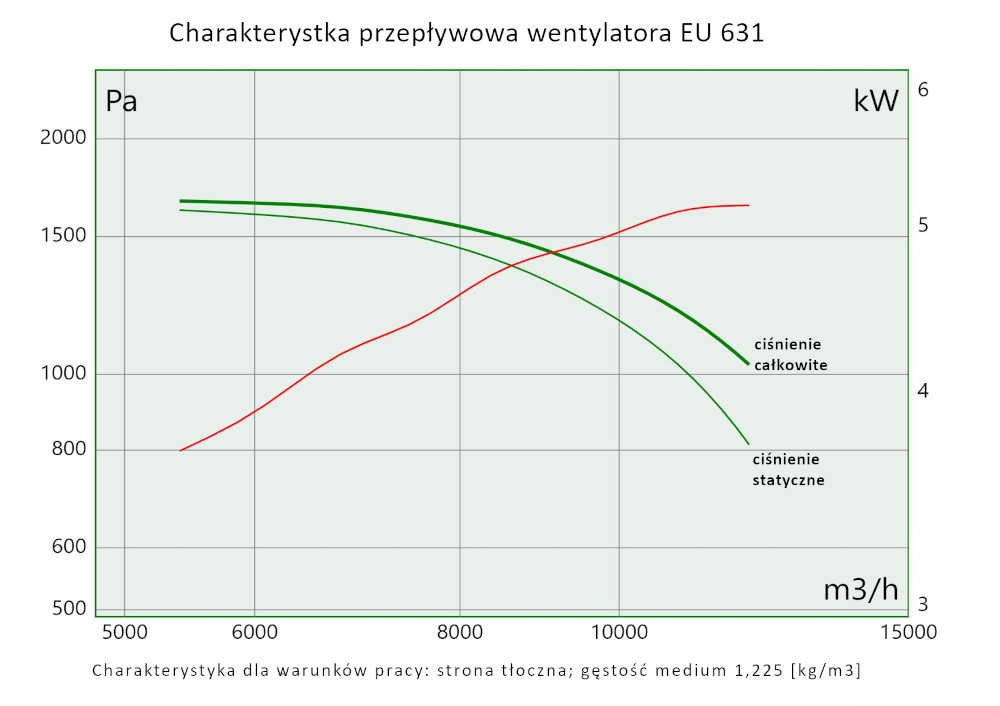

EU 631 ATEX wentylator promieniowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
przeciwwybuchowe ATEX 2G, 3G, 2D, 3D | 16710 | 2000 | 7.5 | 1450 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||
EU 712 ATEX wentylator promieniowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
przeciwwybuchowe ATEX 2G, 3G, 2D, 3D | 23770 | 2640 | 15 | 1470 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||
EU 801 ATEX wentylator promieniowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
przeciwwybuchowe ATEX 2G, 3G, 2D, 3D | 10880 | 2300 | 11 | 1460 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

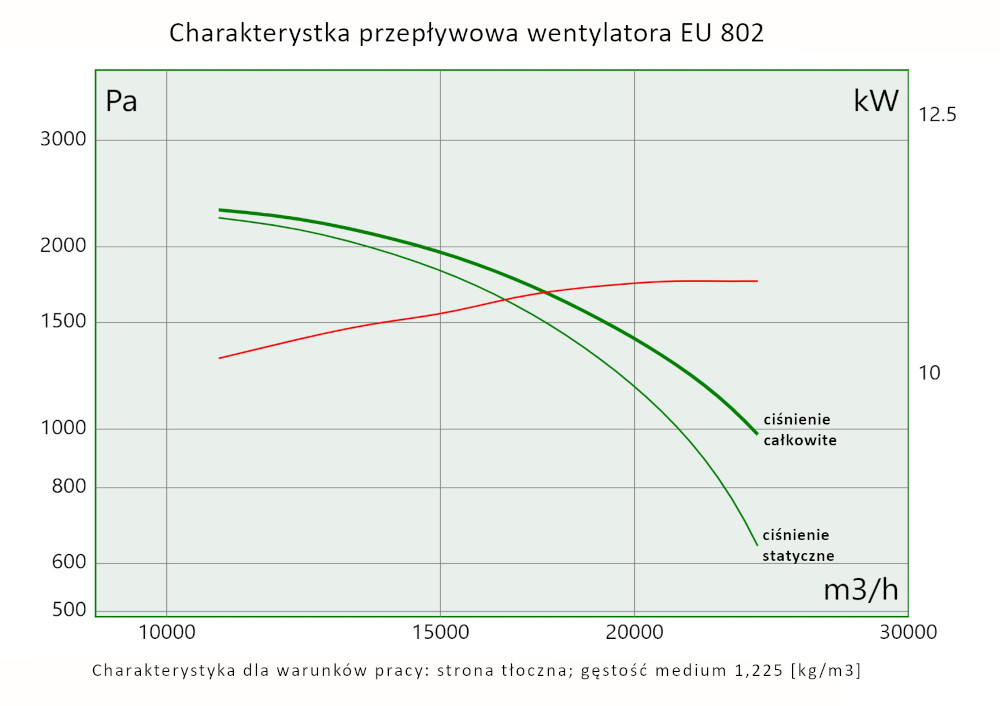

EU 802 ATEX wentylator promieniowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
przeciwwybuchowe ATEX 2G, 3G, 2D, 3D | 33460 | 3330 | 30 | 1470 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

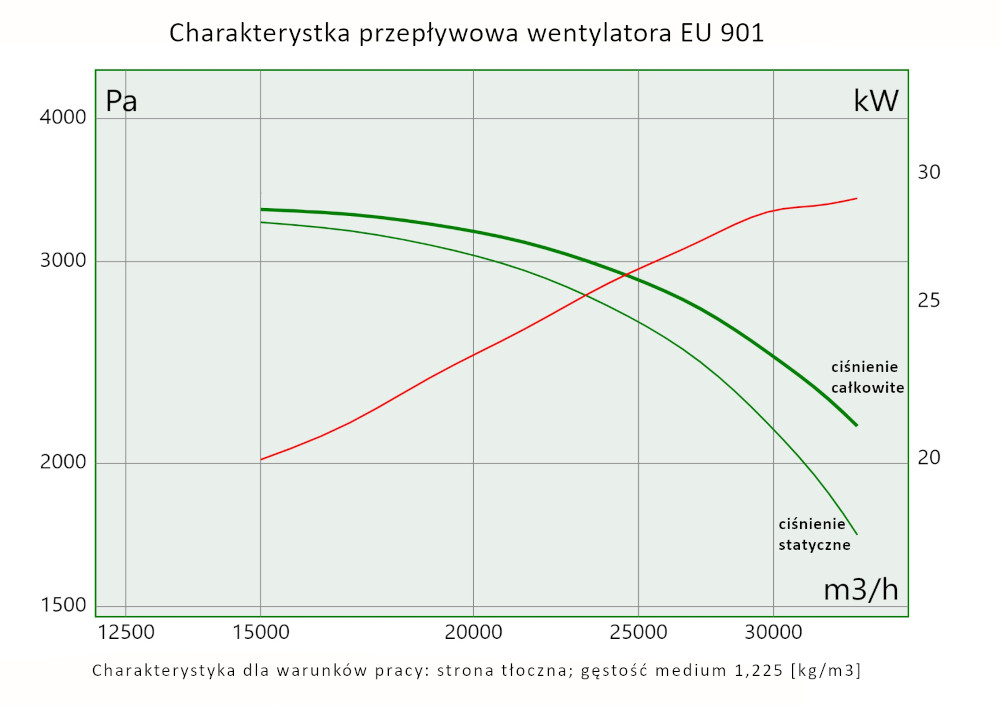

EU 901 ATEX wentylator promieniowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
przeciwwybuchowe ATEX 2G, 3G, 2D, 3D | 33520 | 2940 | 22 | 1470 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

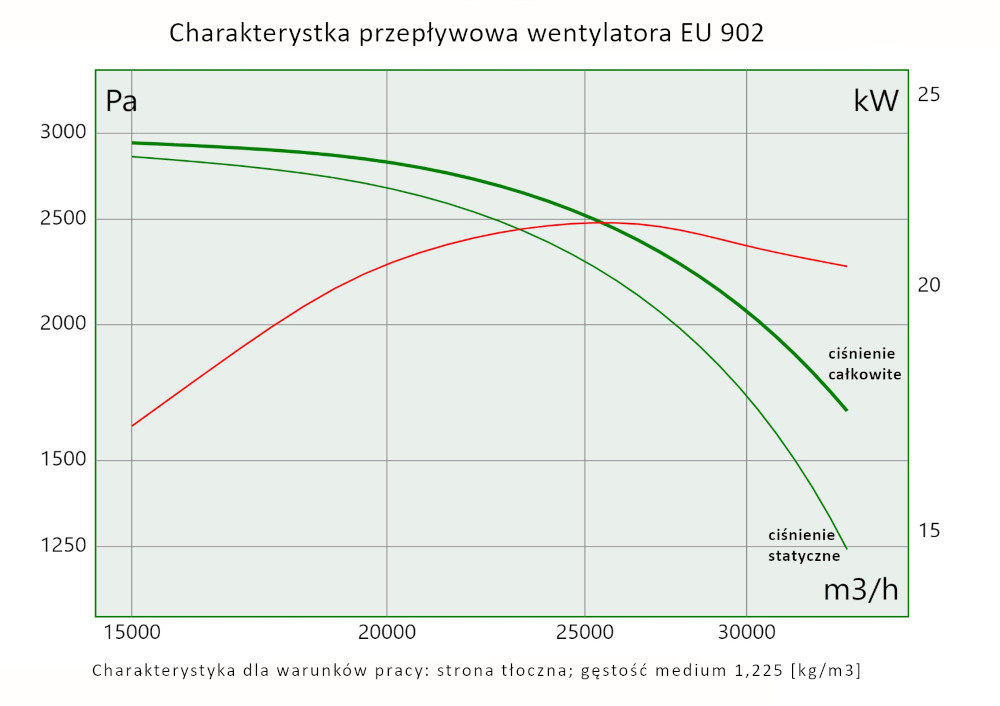

EU 902 ATEX wentylator promieniowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
