OPIS
Transportowe wentylatory promieniowe w wersji przeciwwybuchowej serii TH ATEX przeznaczone są do przetłaczania bardzo zapylonego powietrza oraz transportu różnego rodzaju materiałów w strefie zagrożenia wybuchem 1, 2, 21 i 22 wg ATEX (EX). Zaprojektowane oraz wytworzone zgodnie z obowiązującymi warunkami i założeniami Dyrektywy 2014/34/UE. Znajdują zastosowanie w szeroko pojętym transporcie pneumatycznym. Stosowane między innymi w: tartaki/stolarnie: do transportu trocin i wiórów drzewnych; garbarnie: do transportu skórzanych ścinków i wiórów; introligatornie: do transportu zwojów papieru; przemysł tekstylny: do transportu odpadów przędzy i włókien długich; przemysł obróbki tworzyw sztucznych: do transportu granulatów i ścinków nylonowych; do załadunku stałych materiałów palnych do kotłów itp.
KONSTRUKCJA
– obudowa oraz wirnik wentylatora wykonane ze stali czarnej, malowane proszkowo
– wirnik zamknięty z łopatkami zagiętymi do przodu, wirnik otwarty
– obudowa wentylatora na połączeniach zagniatana lub spawana, zależnie od wymaganej szczelności oraz wielkości wentylatora
– napęd wentylatora bezpośredni (wirnik osadzony na wale silnika)
– silnik w wersji B3 dla wykonania mechanicznego ES.4 (montaż łapami silnika do podstawy wentylatora) lub wersji B5 dla wykonania ES.5 (montaż kołnierzem silnika do obudowy wentylatora).
– silnik asynchroniczny trójfazowy w wersji przeciwwybuchowej, przystosowany do pracy ciągłej S1, zabezpieczony termicznie, możliwa regulacja prędkości obrotowej, stopień ochrony IP55 lub IP65, klasa izolacji F
DOSTĘPNE WYKONANIA
– wykonanie przeciwwybuchowe ATEX/EX: kategorie 2G, 3G, 2D, 3D; podgrupy gazowe IIA, IIB, IIB+H2; podgrupy pyłowe IIIA, IIIB, IIIC; pełny zakres klas temperaturowych
– obudowa oraz wirnik wykonany ze stali nierdzewnej AISI304
– obudowa oraz wirnik wykonany ze stali kwasoodpornej AISI316
– wykonanie elementów wrażliwych ze stali trudnościeralnej XAR-450
– wykonanie ze stali CORTEN
– wykonanie specjalne i ocynkowane
– obudowa izolowana termicznie oraz akustycznie
SPECYFIKACJA
– przetłaczane medium: bardzo zapylone powietrze oraz transport materiałów
– zakres temperaturowy przetłaczanego medium -20…+60°C
– zakres temperaturowy otoczenia silnika -20…+40°C
– napięcie zasilania 3x400VAC 50Hz (inne na zapytanie)

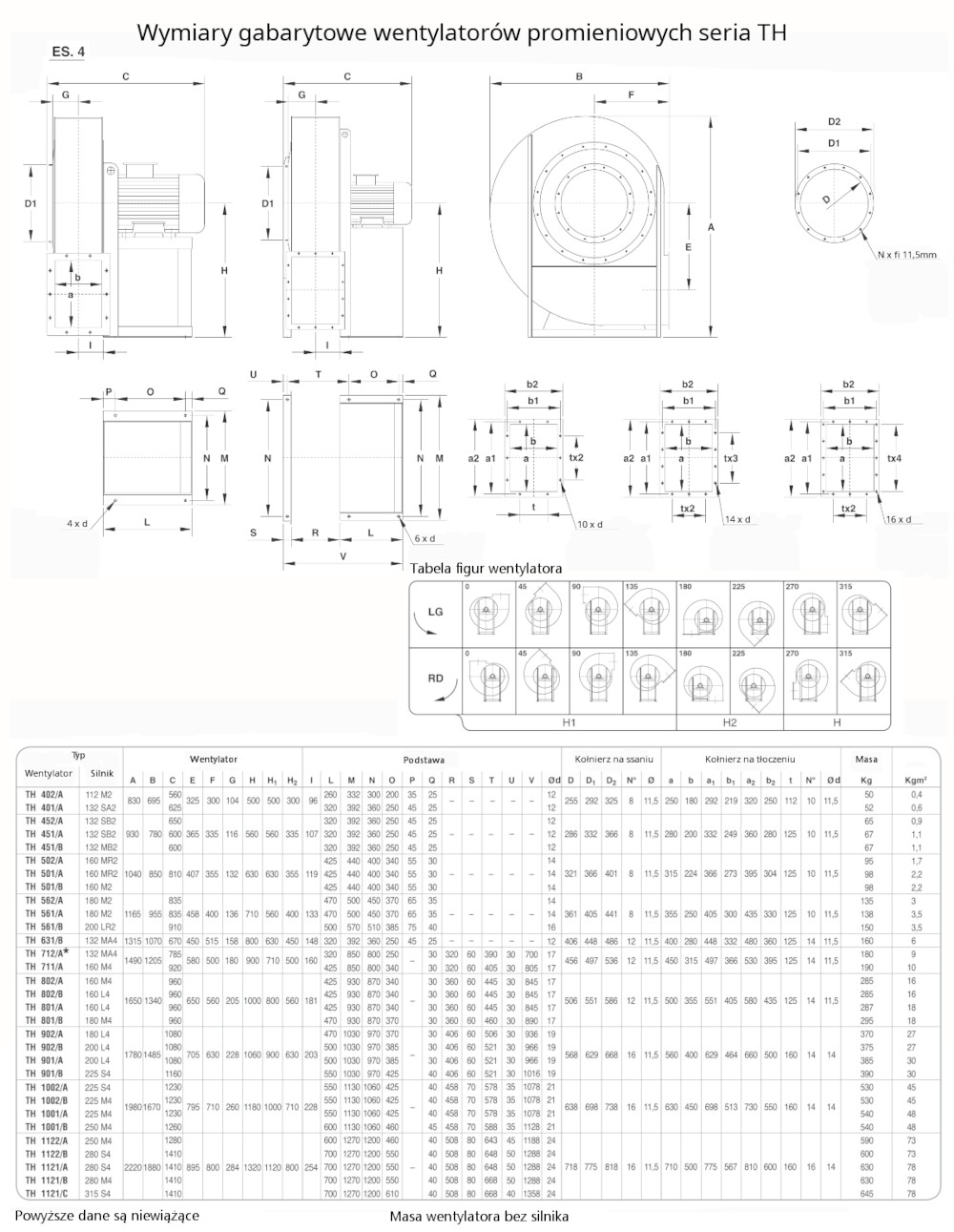

– figury LG, RD oraz kąty wg karty katalogowej
AKCESORIA
– nóż do cięcia papieru na wirnik
– połączenia elastyczne
– przeciwkołnierze
– wibroizolatory
– mechaniczne regulatory przepływu
| Zdjęcie | Nazwa | Wykonanie | Wydajność (m3/h) | Ciśnienie (Pa) | Moc (kW) | Prędkość (obr/min) | Napięcie (V) | Wysyłka | Cena | |||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
przeciwwybuchowe ATEX 2G, 3G, 2D, 3D | 23800 | 4700 | 45 | 1470 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

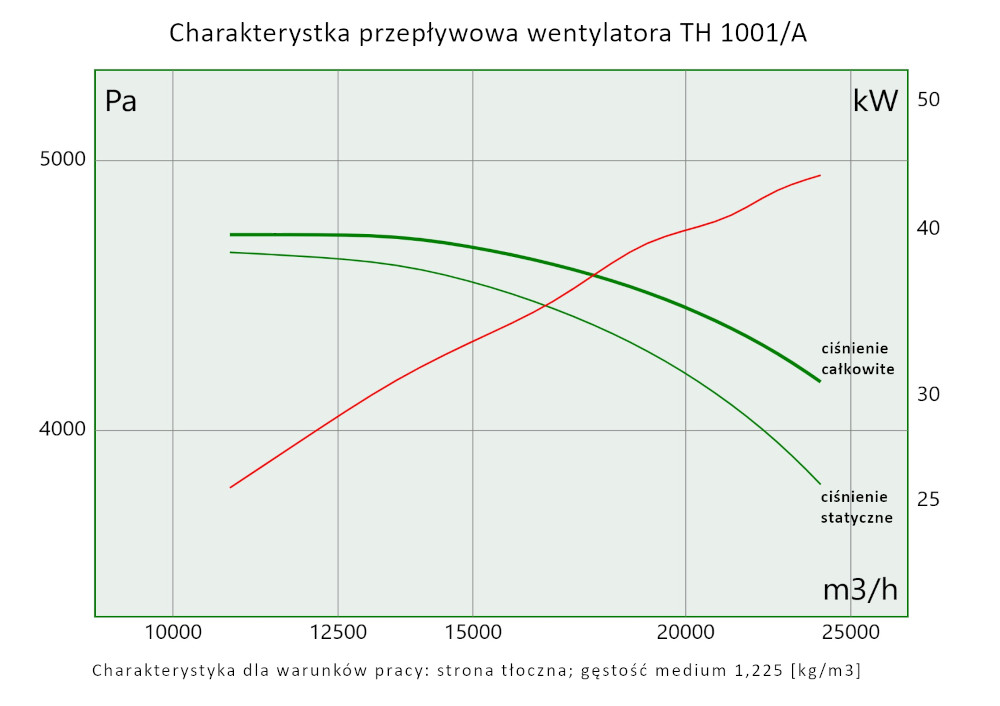

TH 1001/A ATEX wentylator promieniowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
przeciwwybuchowe ATEX 2G, 3G, 2D, 3D | 36500 | 4700 | 55 | 1470 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||
TH 1001/B ATEX wentylator promieniowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
przeciwwybuchowe ATEX 2G, 3G, 2D, 3D | 21200 | 4210 | 37 | 1470 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

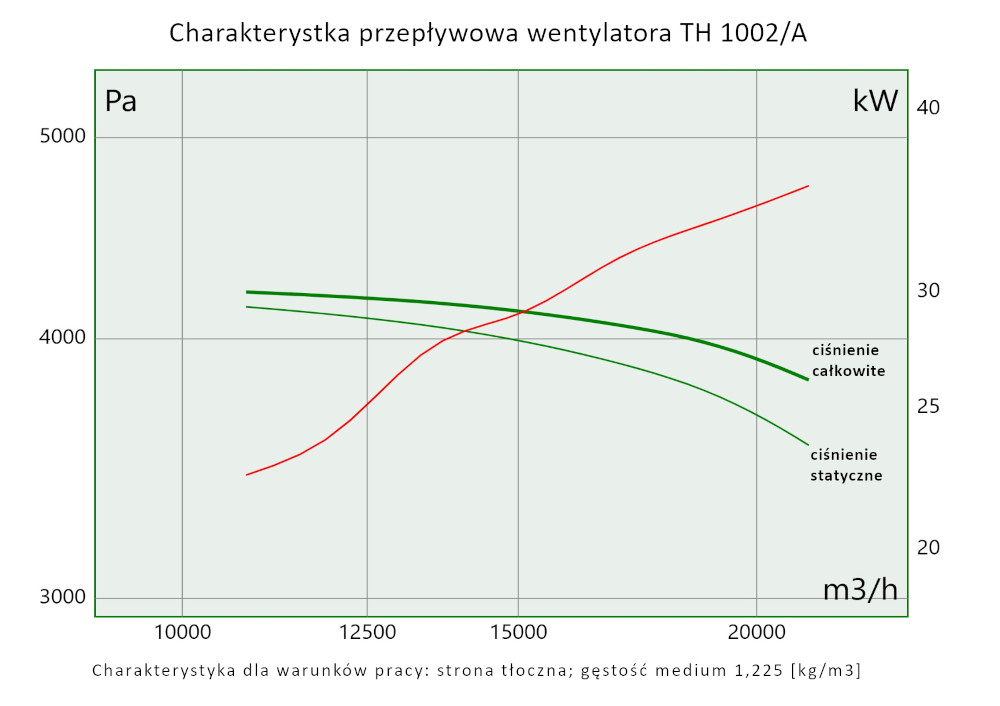

TH 1002/A ATEX wentylator promieniowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
przeciwwybuchowe ATEX 2G, 3G, 2D, 3D | 30000 | 4210 | 45 | 1470 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

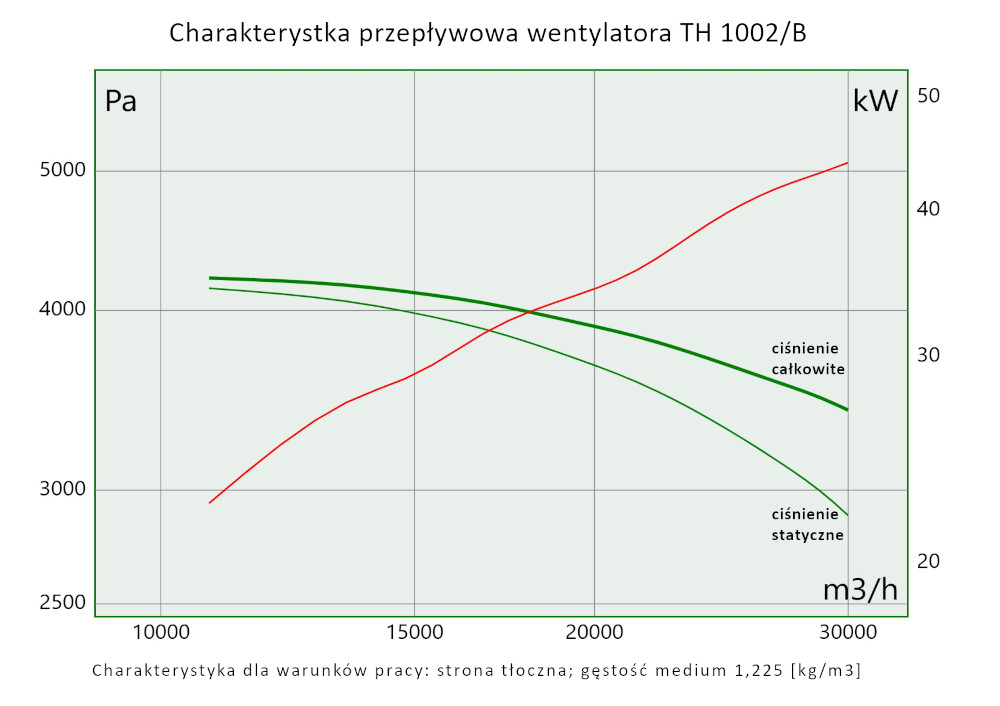

TH 1002/B ATEX wentylator promieniowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
przeciwwybuchowe ATEX 2G, 3G, 2D, 3D | 30000 | 5880 | 75 | 1480 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

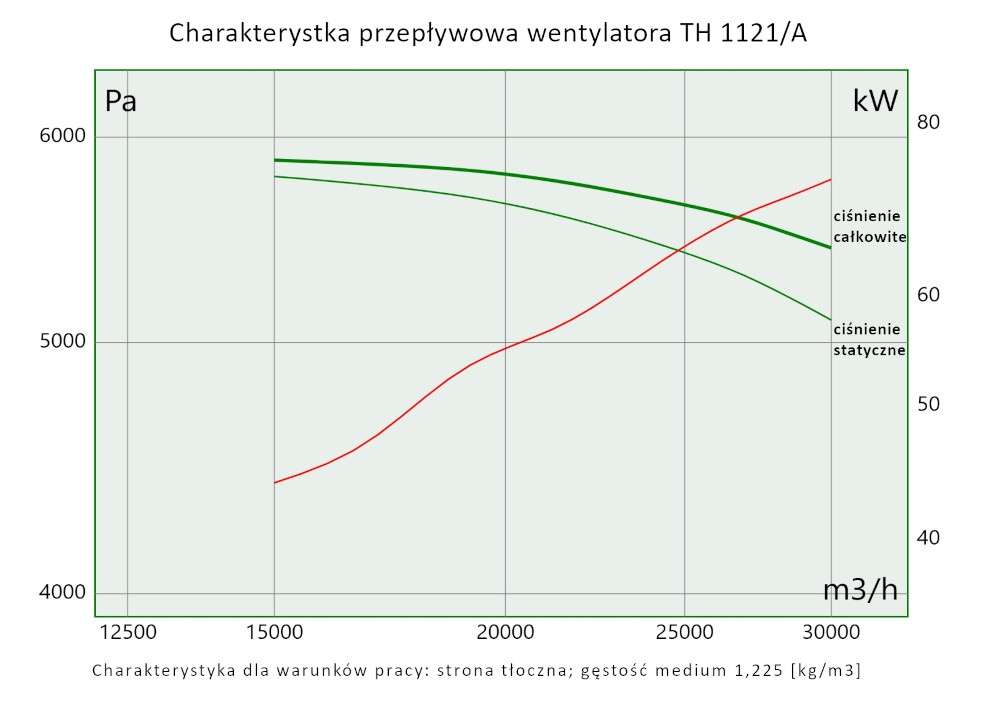

TH 1121/A ATEX wentylator promieniowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
przeciwwybuchowe ATEX 2G, 3G, 2D, 3D | 37800 | 5880 | 90 | 1480 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

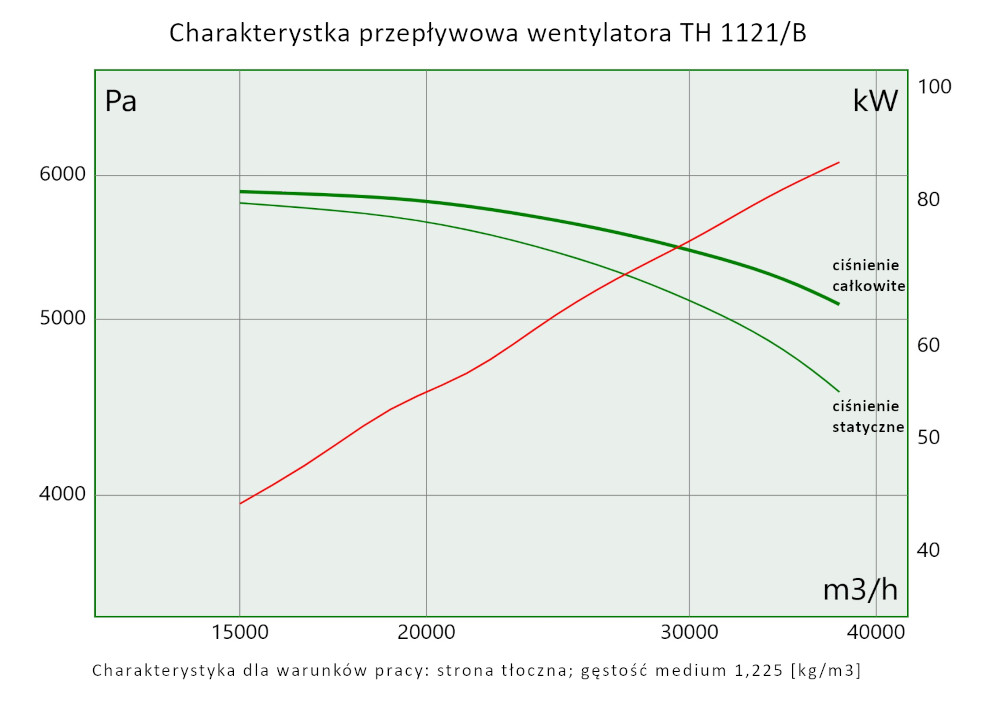

TH 1121/B ATEX wentylator promieniowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
przeciwwybuchowe ATEX 2G, 3G, 2D, 3D | 53500 | 5880 | 110 | 1480 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

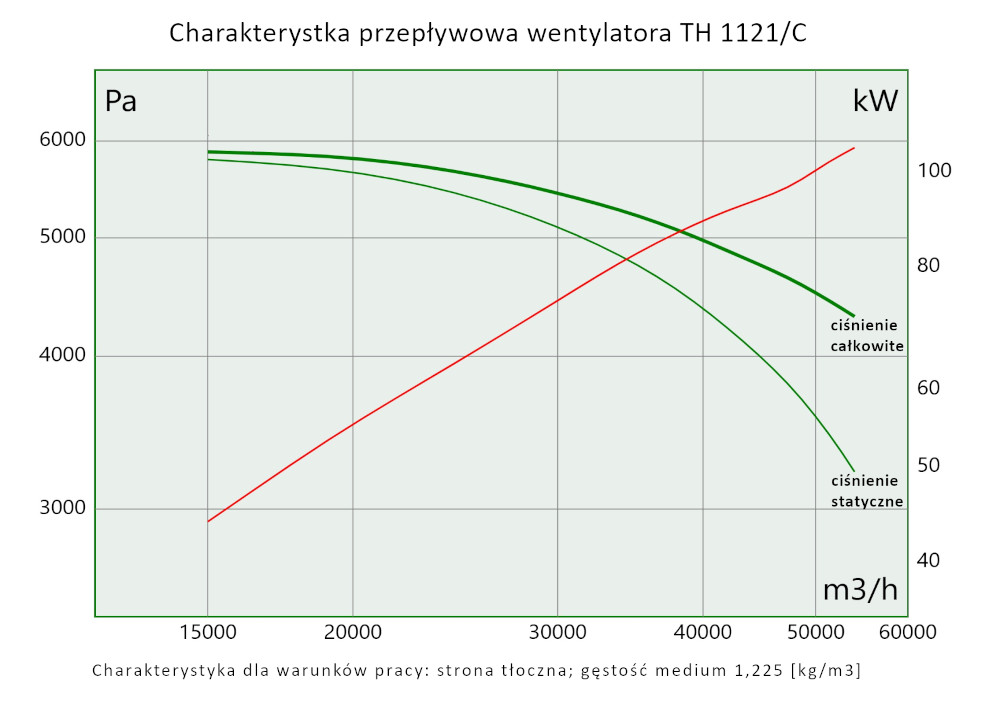

TH 1121/C ATEX wentylator promieniowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
przeciwwybuchowe ATEX 2G, 3G, 2D, 3D | 24000 | 5140 | 55 | 1470 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

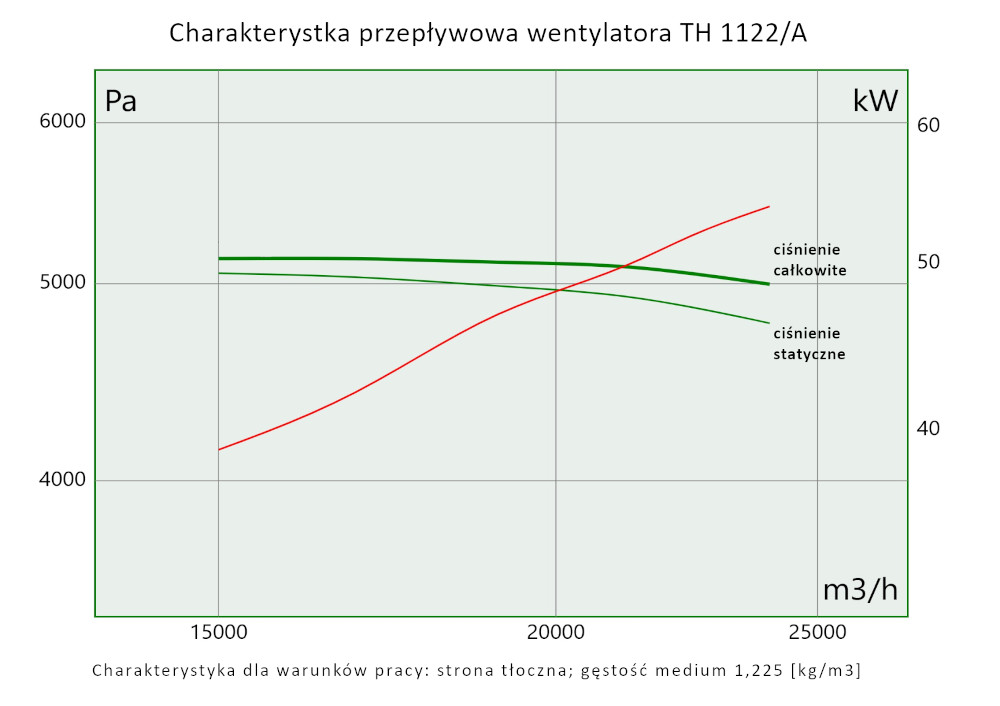

TH 1122/A ATEX wentylator promieniowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
przeciwwybuchowe ATEX 2G, 3G, 2D, 3D | 42600 | 5140 | 75 | 1480 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

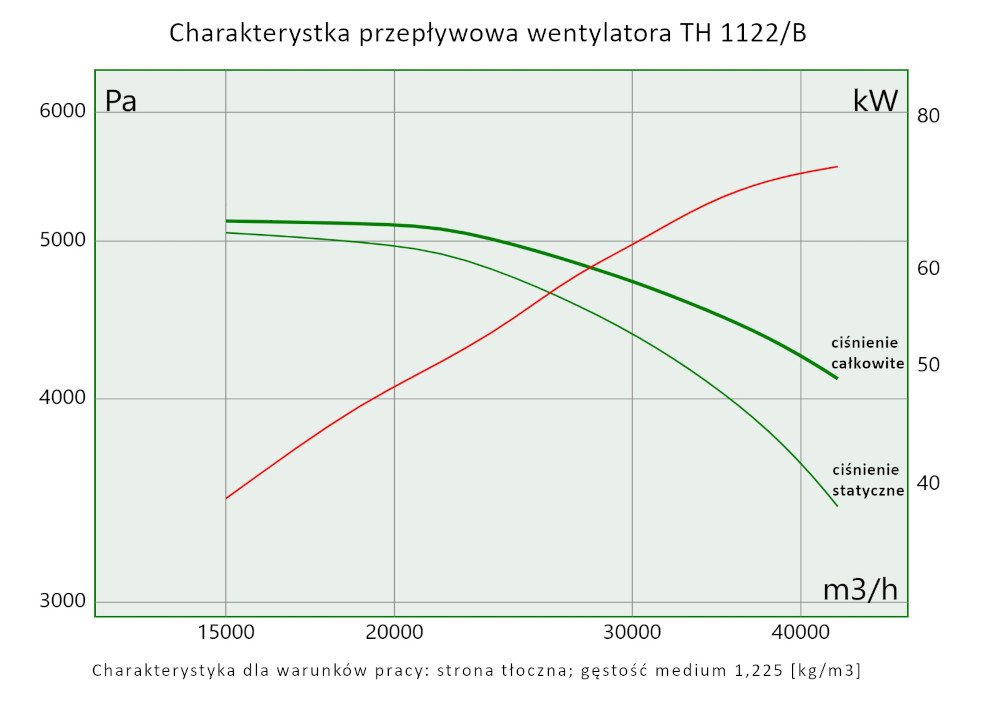

TH 1122/B ATEX wentylator promieniowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
przeciwwybuchowe ATEX 2G, 3G, 2D, 3D | 4260 | 2750 | 5.5 | 2890 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

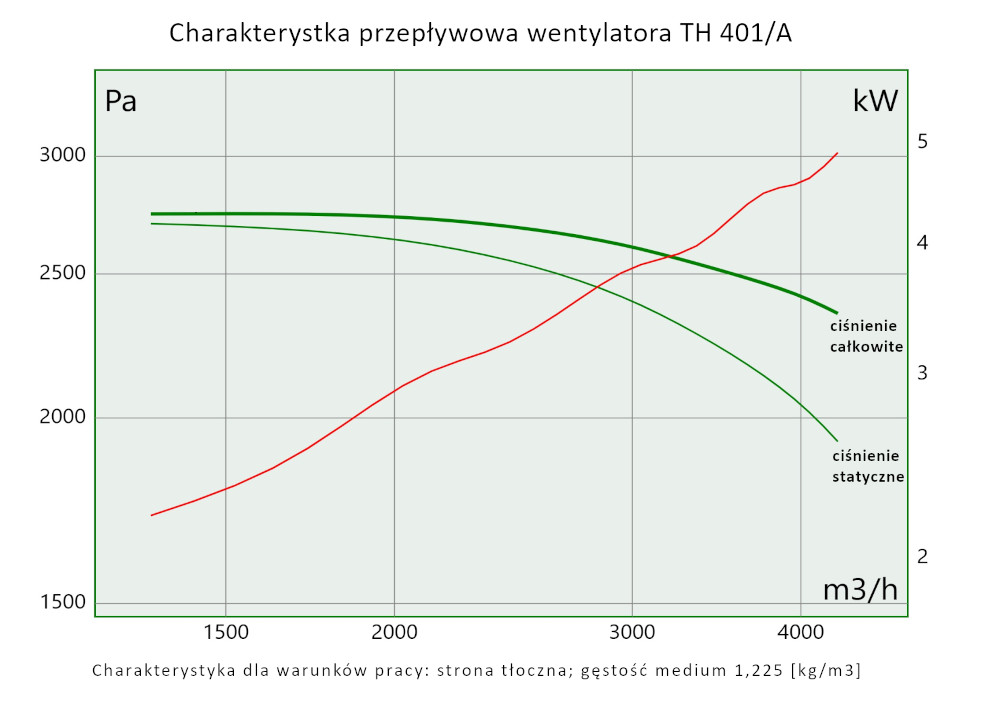

TH 401/A ATEX wentylator promieniowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
przeciwwybuchowe ATEX 2G, 3G, 2D, 3D | 3800 | 2350 | 4 | 2910 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

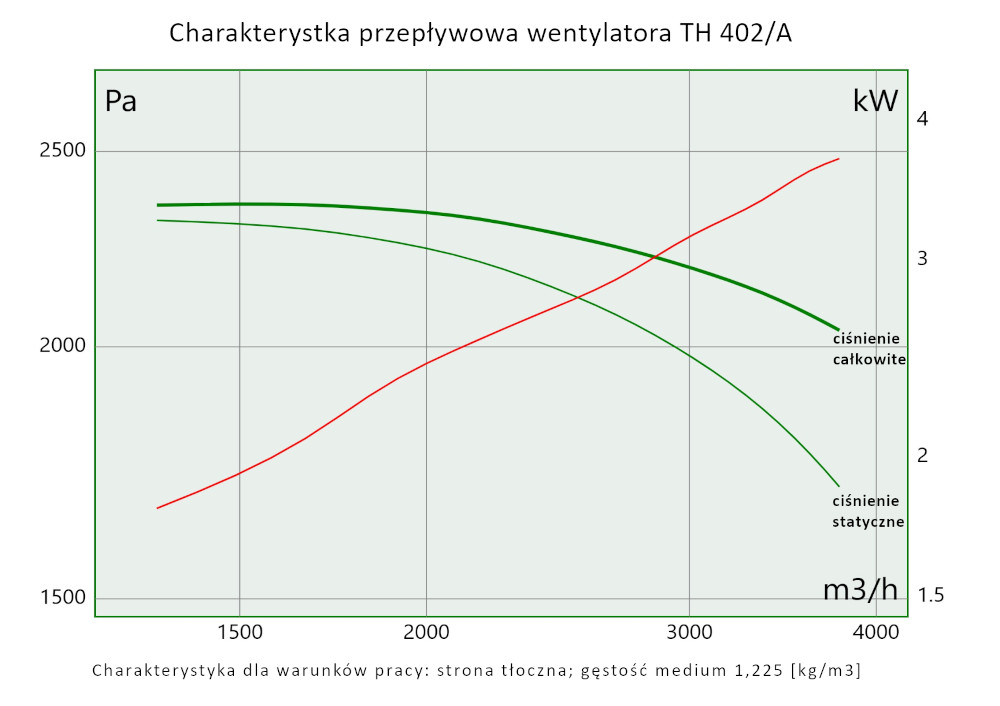

TH 402/A ATEX wentylator promieniowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
przeciwwybuchowe ATEX 2G, 3G, 2D, 3D | 4250 | 3430 | 7.5 | 2890 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

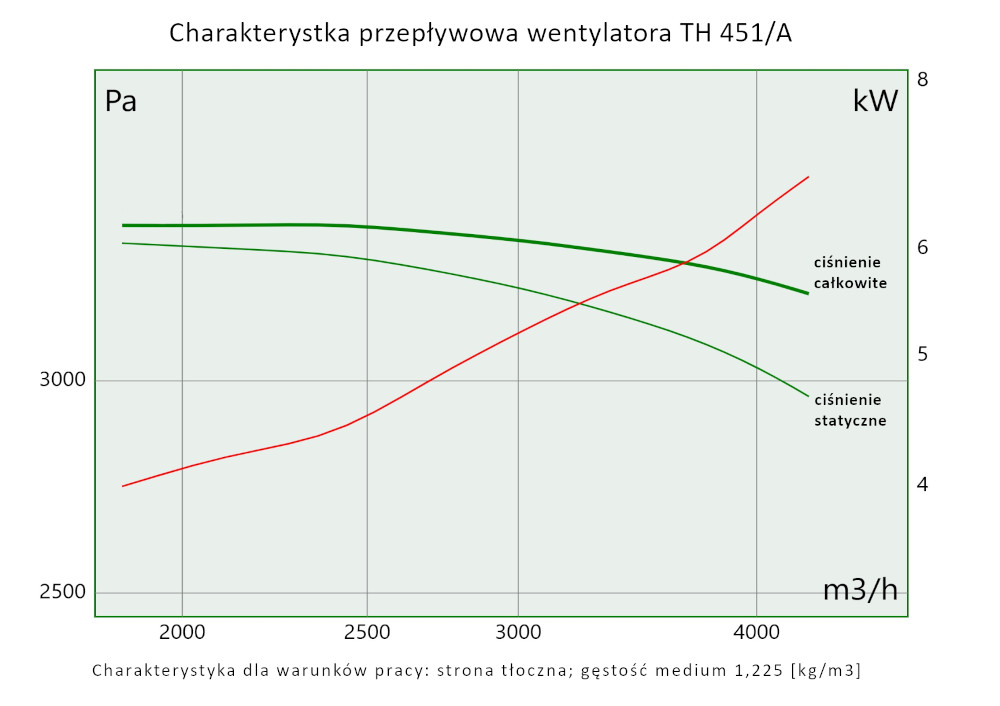

TH 451/A ATEX wentylator promieniowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
przeciwwybuchowe ATEX 2G, 3G, 2D, 3D | 6000 | 3430 | 9 | 2900 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

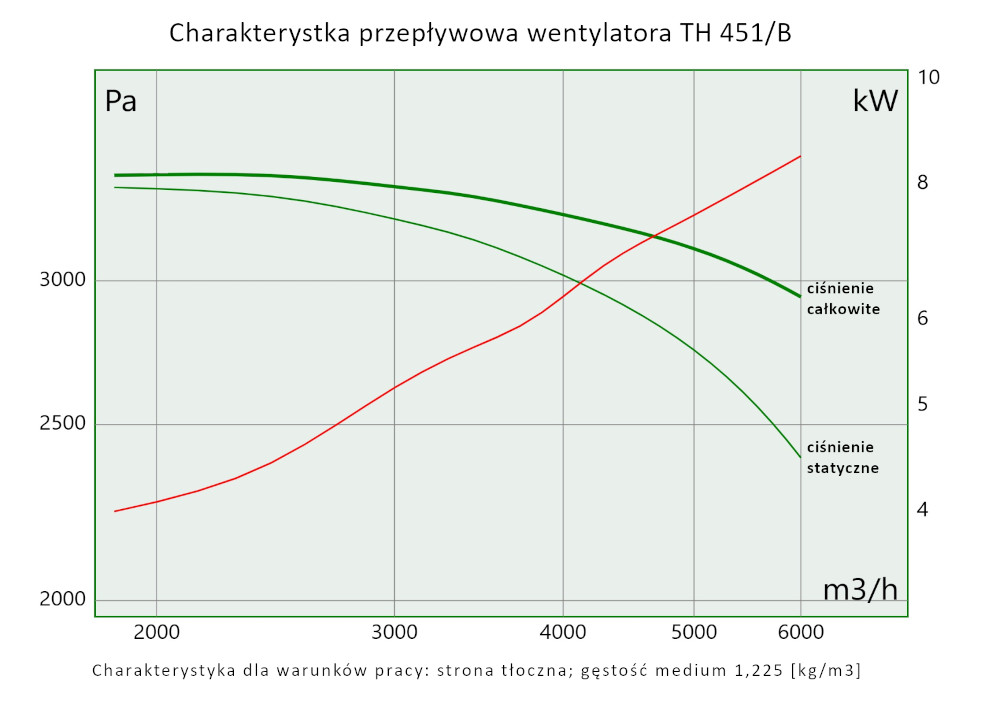

TH 451/B ATEX wentylator promieniowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
przeciwwybuchowe ATEX 2G, 3G, 2D, 3D | 5380 | 3050 | 7.5 | 2890 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||
TH 452/A ATEX wentylator promieniowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
przeciwwybuchowe ATEX 2G, 3G, 2D, 3D | 6000 | 4310 | 11 | 2920 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

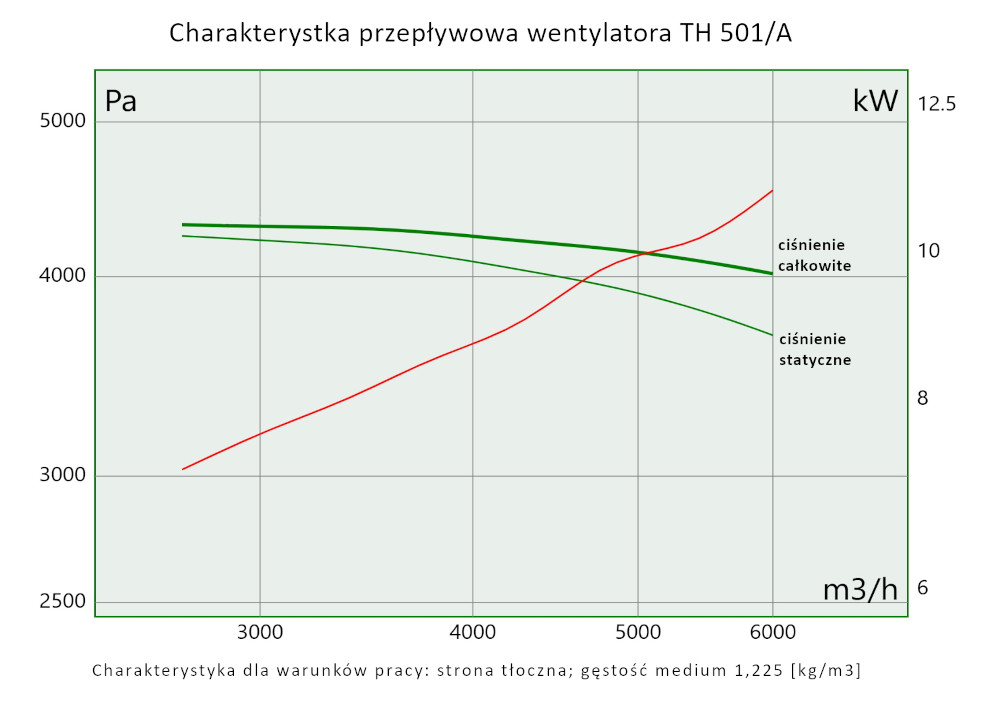

TH 501/A ATEX wentylator promieniowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
przeciwwybuchowe ATEX 2G, 3G, 2D, 3D | 8340 | 4310 | 15 | 2920 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

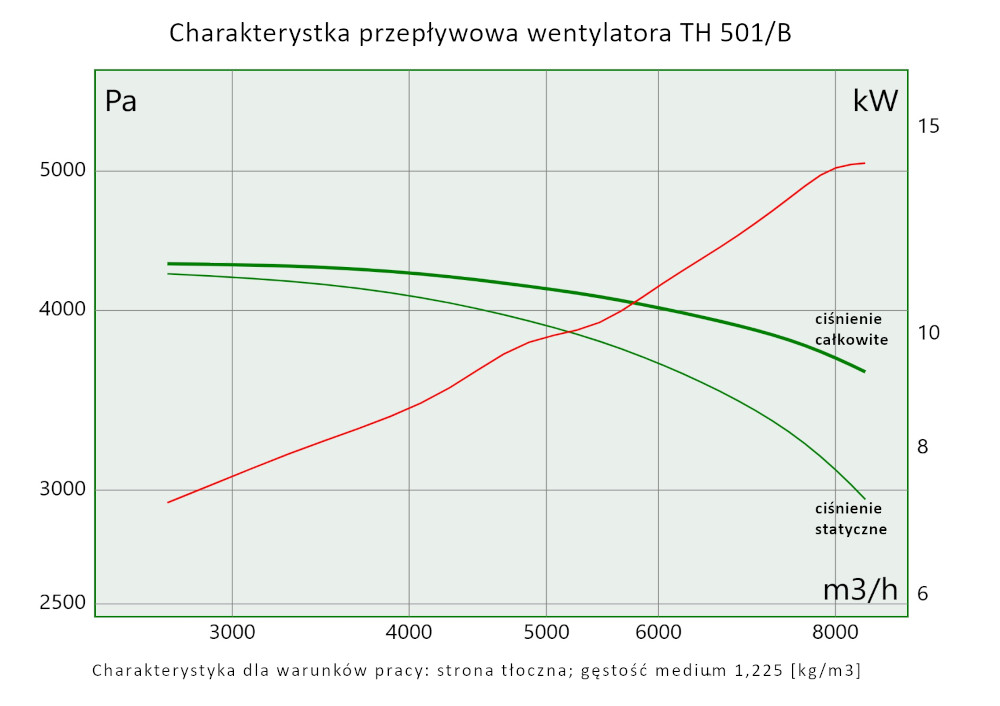

TH 501/B ATEX wentylator promieniowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
przeciwwybuchowe ATEX 2G, 3G, 2D, 3D | 7430 | 3820 | 11 | 2920 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

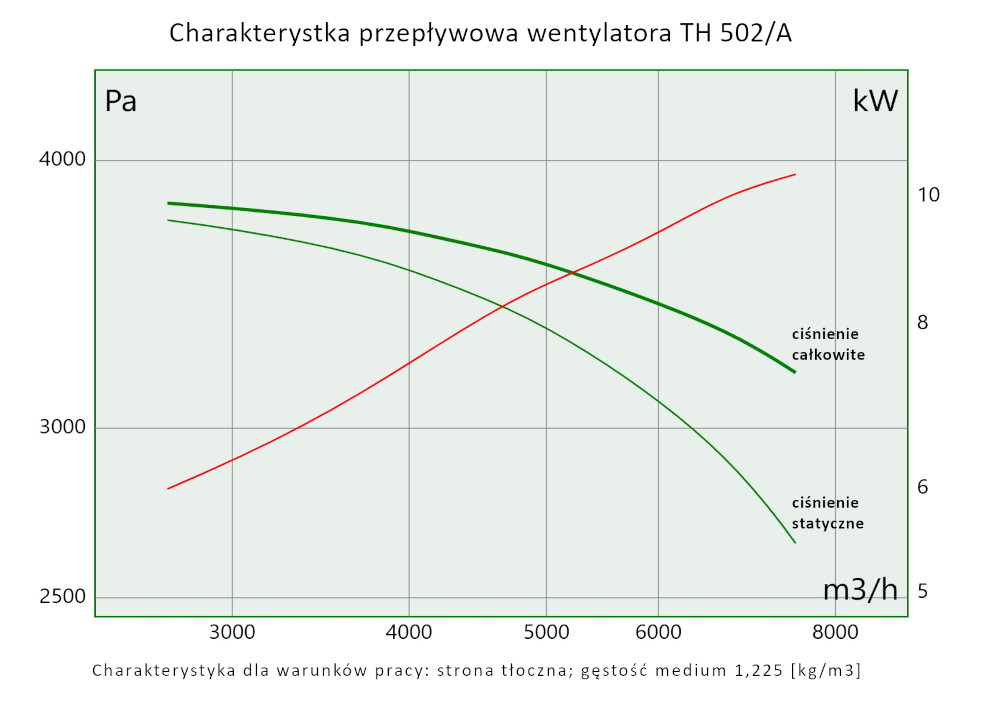

TH 502/A ATEX wentylator promieniowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
przeciwwybuchowe ATEX 2G, 3G, 2D, 3D | 8390 | 5390 | 22 | 2930 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

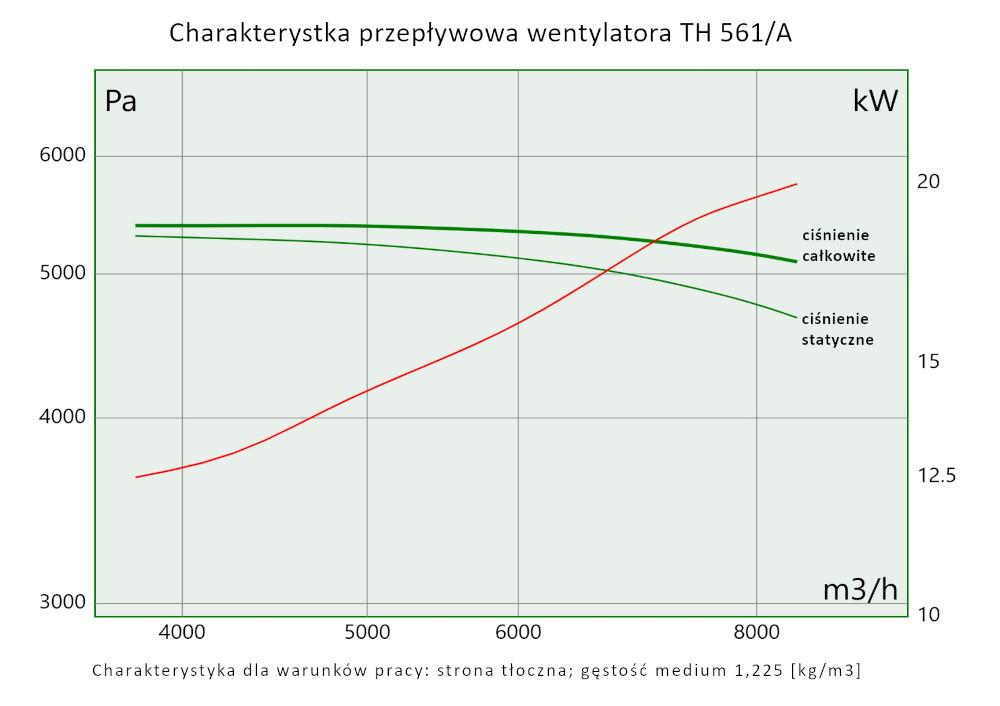

TH 561/A ATEX wentylator promieniowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
przeciwwybuchowe ATEX 2G, 3G, 2D, 3D | 11940 | 5390 | 30 | 2950 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

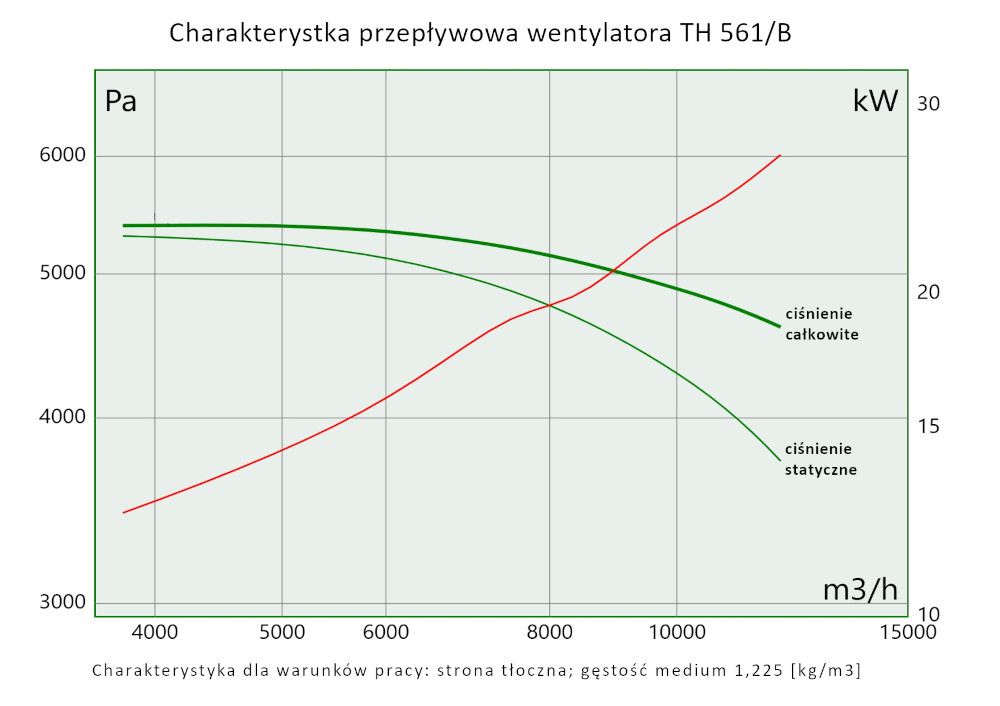

TH 561/B ATEX wentylator promieniowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
przeciwwybuchowe ATEX 2G, 3G, 2D, 3D | 10750 | 4800 | 22 | 2930 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

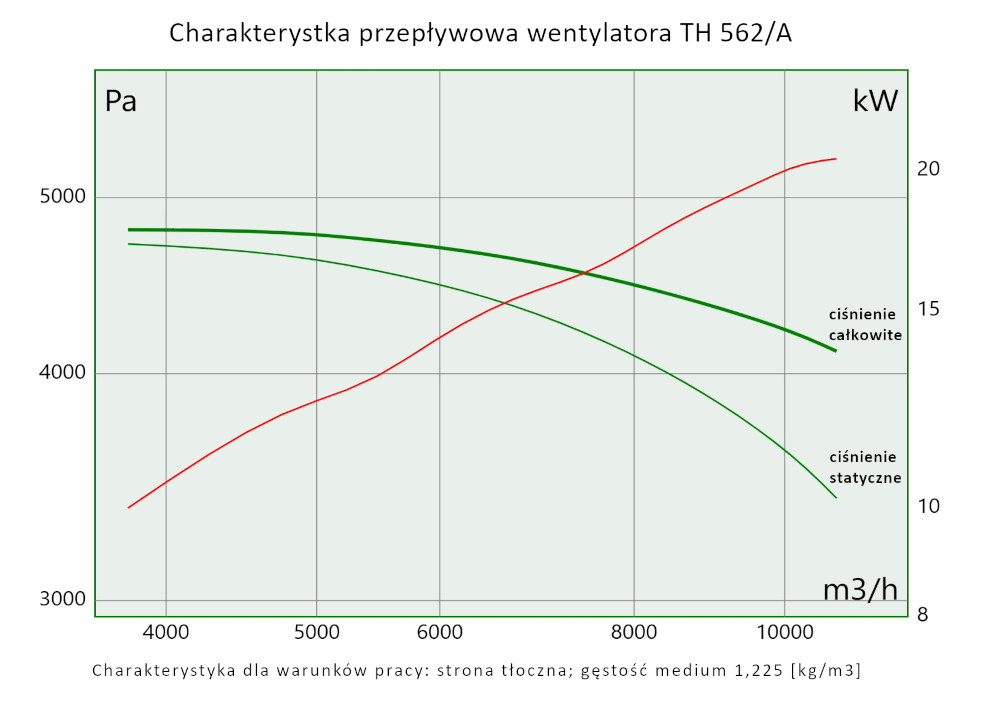

TH 562/A ATEX wentylator promieniowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
przeciwwybuchowe ATEX 2G, 3G, 2D, 3D | 8000 | 1530 | 7.5 | 1450 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

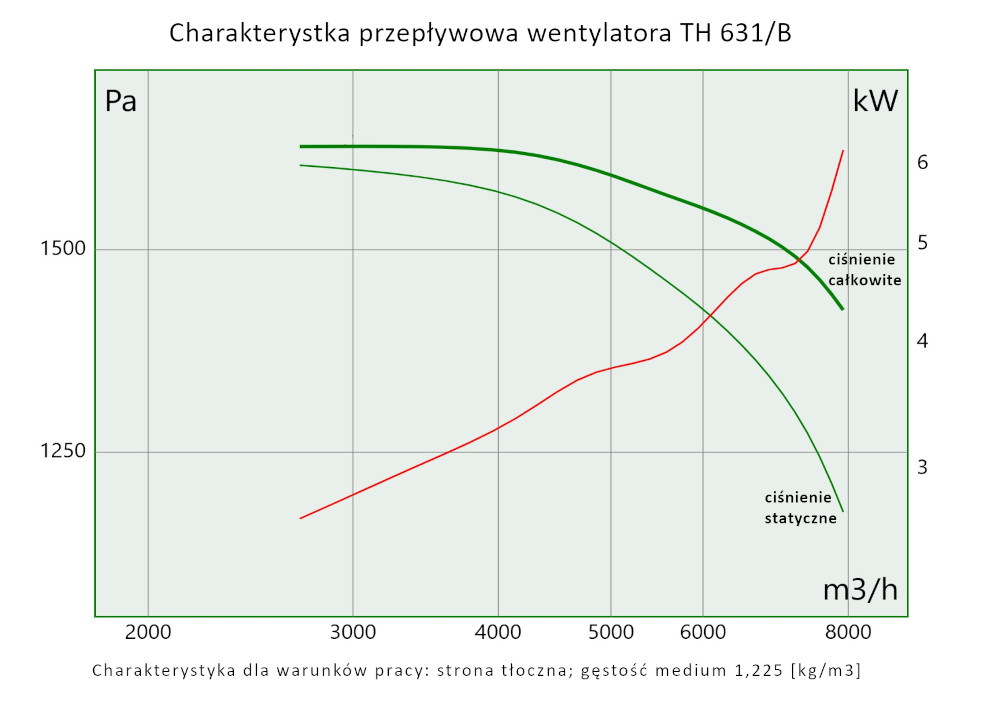

TH 631/B ATEX wentylator promieniowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
przeciwwybuchowe ATEX 2G, 3G, 2D, 3D | 13350 | 2000 | 11 | 1450 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

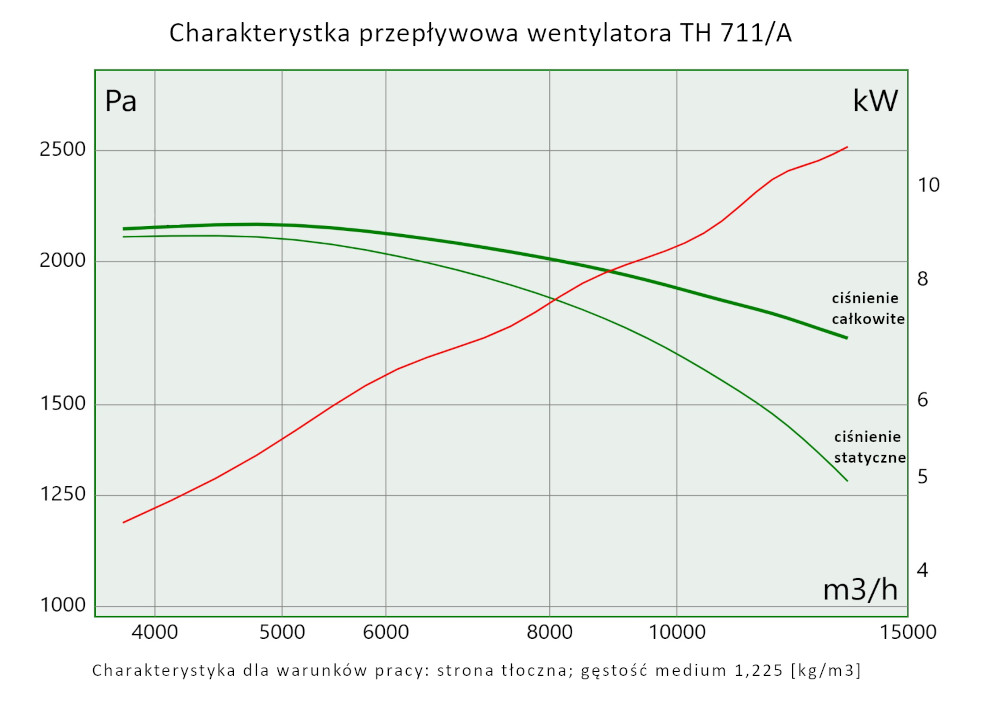

TH 711/A ATEX wentylator promieniowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
przeciwwybuchowe ATEX 2G, 3G, 2D, 3D | 10750 | 1910 | 7.5 | 1450 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

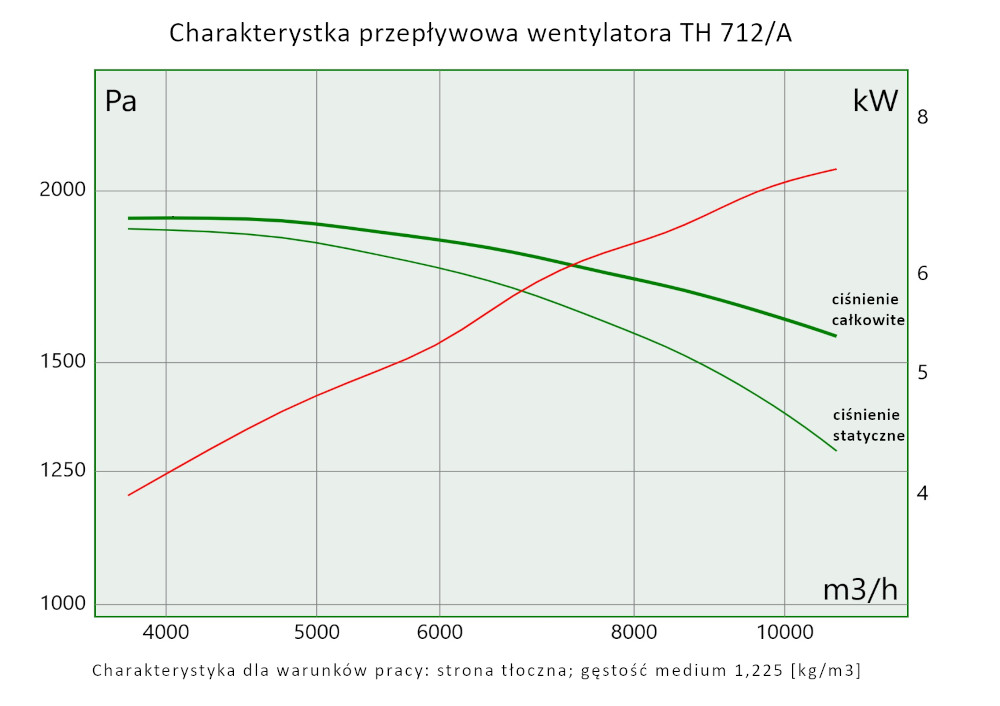

TH 712/A ATEX wentylator promieniowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
przeciwwybuchowe ATEX 2G, 3G, 2D, 3D | 12000 | 2750 | 15 | 1460 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

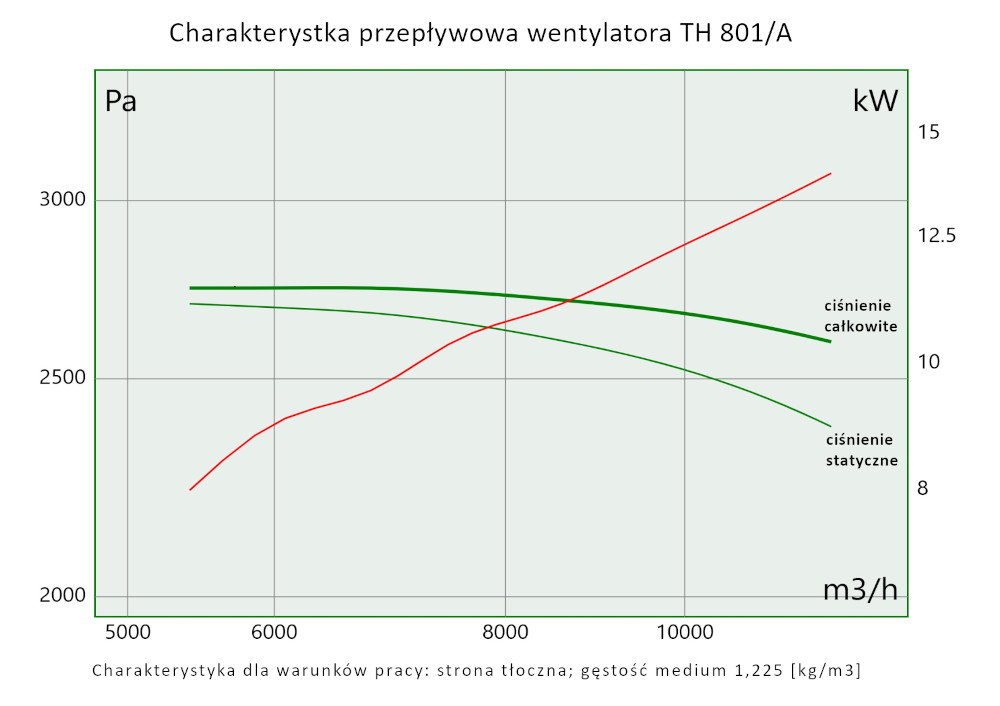

TH 801/A ATEX wentylator promieniowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
przeciwwybuchowe ATEX 2G, 3G, 2D, 3D | 16800 | 2750 | 18.5 | 1460 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

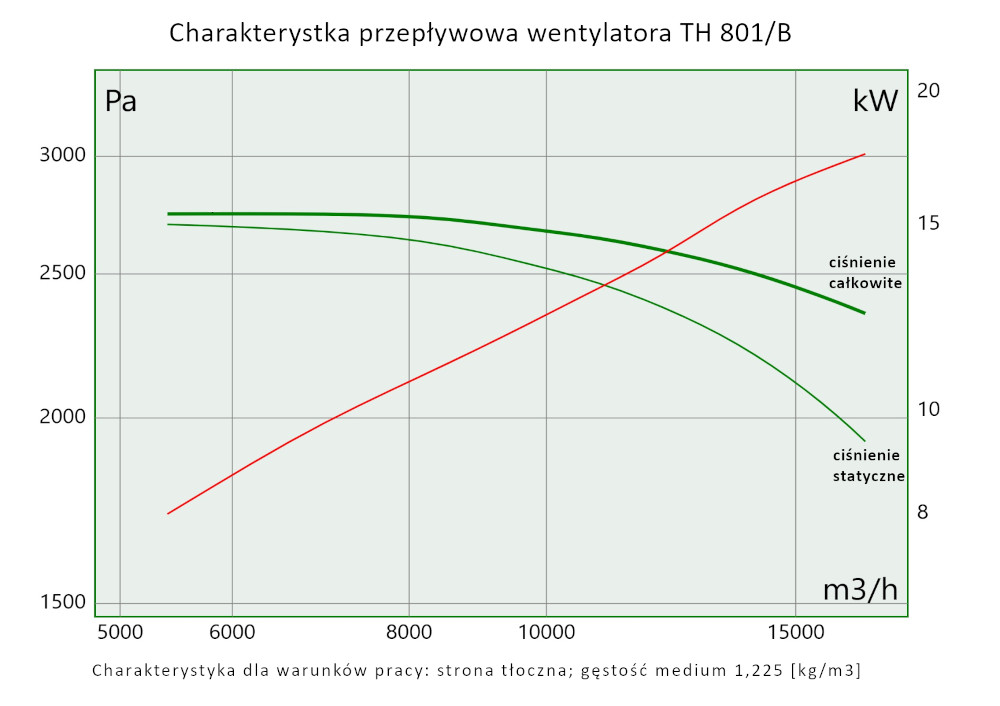

TH 801/B ATEX wentylator promieniowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
przeciwwybuchowe ATEX 2G, 3G, 2D, 3D | 9570 | 2450 | 11 | 1450 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

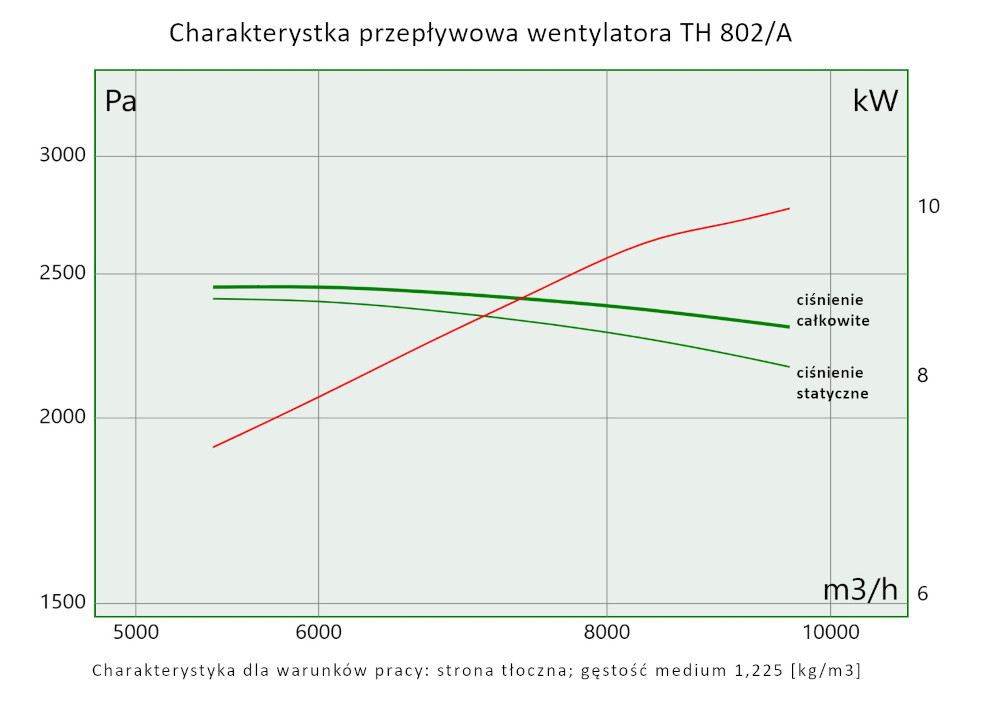

TH 802/A ATEX wentylator promieniowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
przeciwwybuchowe ATEX 2G, 3G, 2D, 3D | 15000 | 2450 | 15 | 1460 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||
TH 802/B ATEX wentylator promieniowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
przeciwwybuchowe ATEX 2G, 3G, 2D, 3D | 18800 | 3870 | 30 | 1470 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

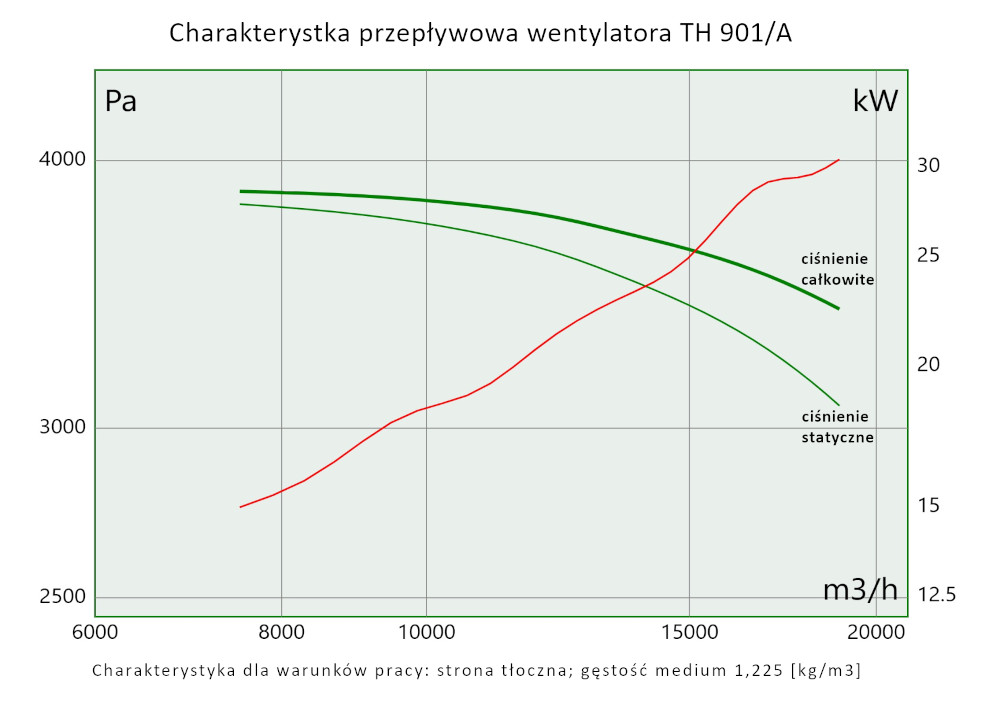

TH 901/A ATEX wentylator promieniowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
przeciwwybuchowe ATEX 2G, 3G, 2D, 3D | 26800 | 3870 | 37 | 1470 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

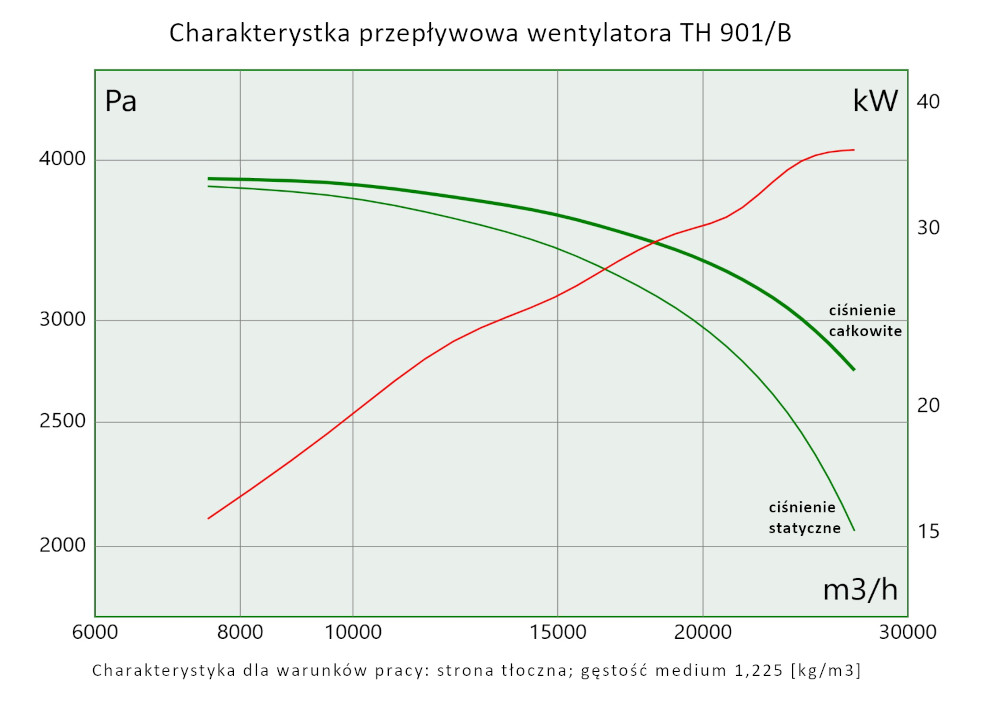

TH 901/B ATEX wentylator promieniowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
przeciwwybuchowe ATEX 2G, 3G, 2D, 3D | 15000 | 3420 | 22 | 1460 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

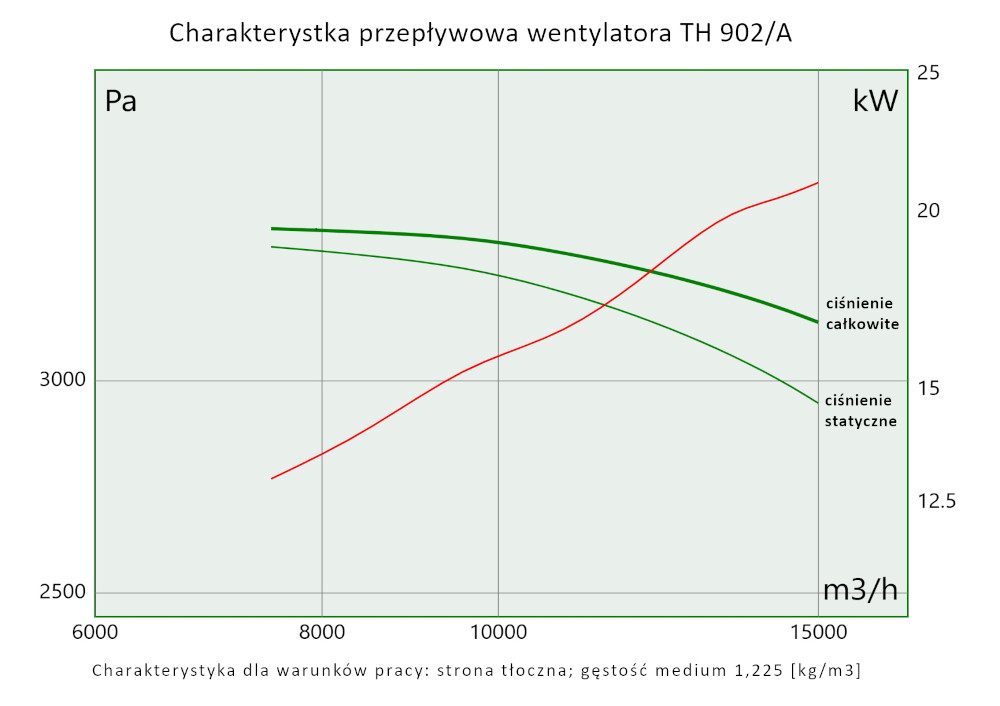

TH 902/A ATEX wentylator promieniowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
przeciwwybuchowe ATEX 2G, 3G, 2D, 3D | 21100 | 3420 | 30 | 1470 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

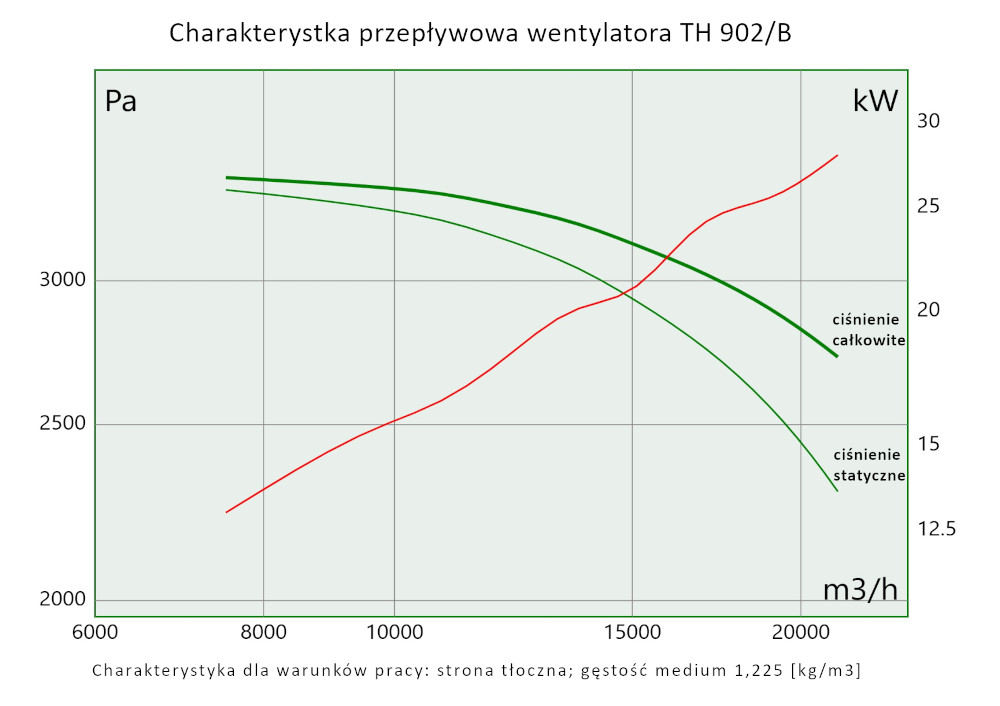

TH 902/B ATEX wentylator promieniowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
