OPIS
Transportowe wentylatory promieniowe w wersji przeciwwybuchowej serii THc ATEX, przeznaczone są do przetłaczania bardzo zapylonego powietrza oraz transportu różnego rodzaju materiałów w strefie zagrożenia wybuchem 1, 2, 21 i 22 wg ATEX (EX). Zaprojektowane oraz wytworzone zgodnie z obowiązującymi warunkami i założeniami Dyrektywy 2014/34/UE. Wyposażone w przeniesienie napędu poprzez przekładnie pasową lub sprzęgło elastyczne. Znajdują zastosowanie w szeroko pojętym transporcie pneumatycznym. Stosowane między innymi w: tartaki/stolarnie: do transportu trocin i wiórów drzewnych; garbarnie: do transportu skórzanych ścinków i wiórów; introligatornie: do transportu zwojów papieru; przemysł tekstylny: do transportu odpadów przędzy i włókien długich; przemysł obróbki tworzyw sztucznych: do transportu granulatów i ścinków nylonowych; do załadunku stałych materiałów palnych do kotłów itp.

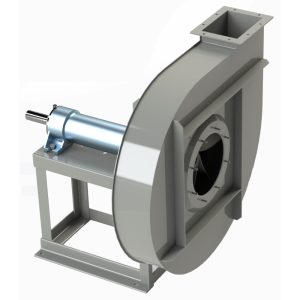

KONSTRUKCJA
– obudowa oraz wirnik wentylatora wykonane ze stali czarnej, malowane proszkowo
– wirnik otwarty z łopatkami zagiętymi do przodu
– obudowa wentylatora spawana
– napęd wentylatora pośredni poprzez napęd pasowy lub bezpośredni poprzez sprzęgło elastyczne, wirnik osadzony na łożyskowanym wale pośrednim
– silnik w wersji B3 (montaż łapami silnika do ramy wentylatora)
– silnik asynchroniczny trójfazowy przystosowany do pracy ciągłej S1, zabezpieczony termicznie, możliwa regulacja prędkości obrotowej, stopień ochrony IP55, klasa izolacji F
DOSTĘPNE WYKONANIA
– wykonanie przeciwwybuchowe ATEX/EX: kategorie 2G, 3G, 2D, 3D; podgrupy gazowe IIA, IIB, IIB+H2; podgrupy pyłowe IIIA, IIIB, IIIC; pełny zakres klas temperaturowych
– obudowa oraz wirnik wykonany ze stali nierdzewnej AISI304
– obudowa oraz wirnik wykonany ze stali kwasoodpornej AISI316
– wykonanie elementów wrażliwych ze stali trudnościeralnej XAR-450
– wykonanie ze stali CORTEN
– wykonanie specjalne i ocynkowane
– obudowa izolowana termicznie oraz akustycznie
SPECYFIKACJA
– przetłaczane medium: bardzo zapylone powietrze oraz transport materiałów
– zakres temperaturowy przetłaczanego medium -20…+60°C
– zakres temperaturowy otoczenia silnika -20…+40°C
– napięcie zasilania 3x400VAC 50Hz (inne na zapytanie)

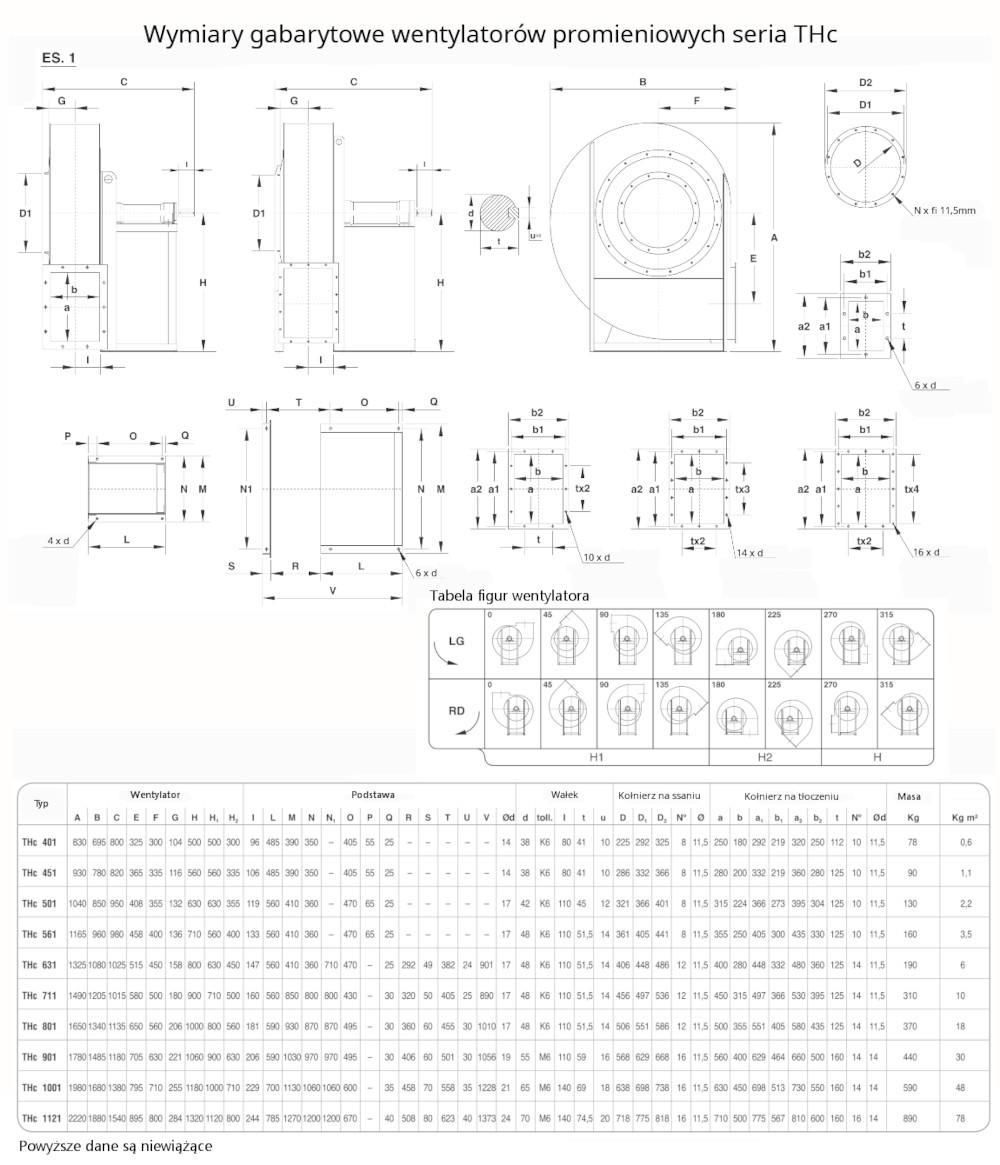

– figury LG, RD oraz kąty wg karty katalogowej
AKCESORIA
– nóż do cięcia papieru na wirnik
– połączenia elastyczne
– przeciwkołnierze
– wibroizolatory
– mechaniczne regulatory przepływu
| Zdjęcie | Nazwa | Wykonanie | Wydajność (m3/h) | Ciśnienie (Pa) | Moc (kW) | Prędkość (obr/min) | Napięcie (V) | Wysyłka | Cena | |||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
przeciwwybuchowe ATEX 2G, 3G, 2D, 3D | 46600 | 7050 | - | 1800 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

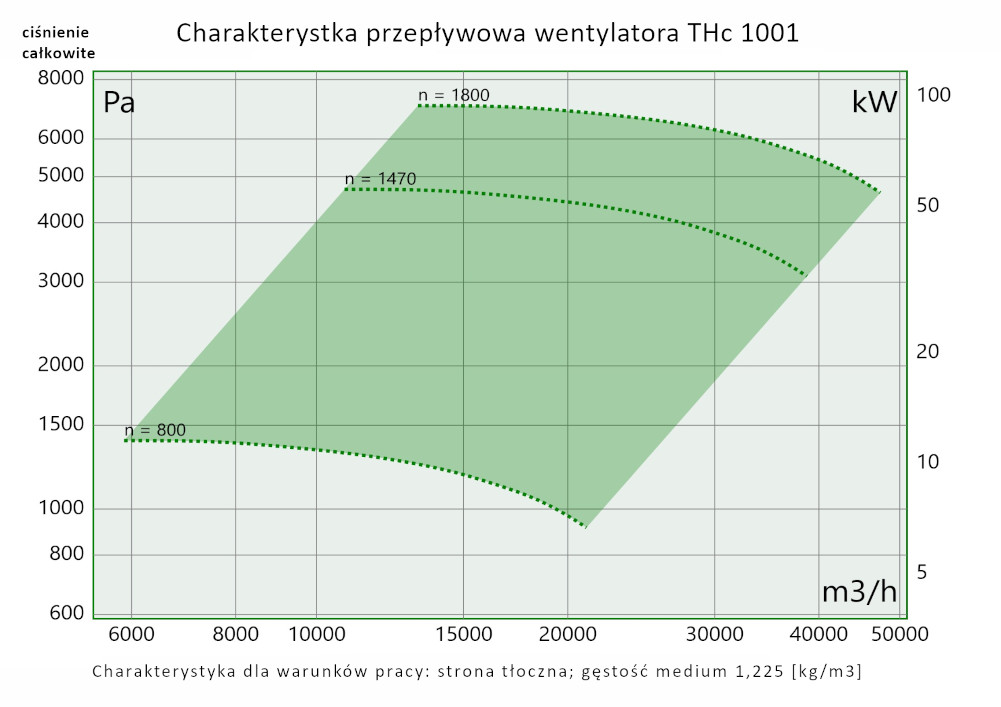

THc 1001 ATEX wentylator promieniowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
przeciwwybuchowe ATEX 2G, 3G, 2D, 3D | 57500 | 6870 | - | 1600 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

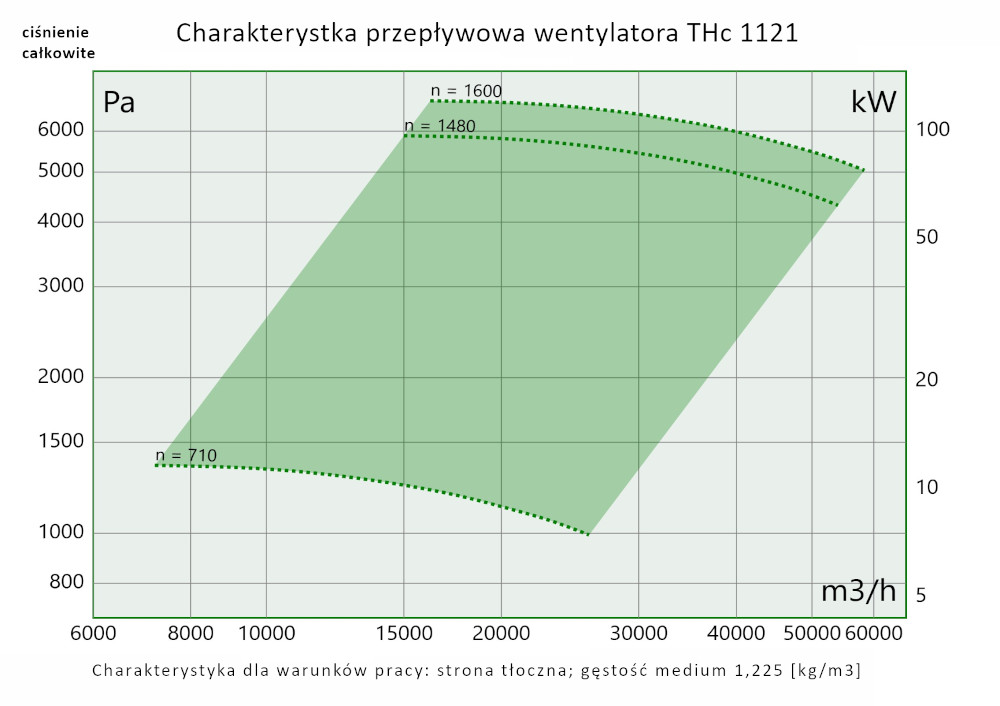

THc 1121 ATEX wentylator promieniowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
przeciwwybuchowe ATEX 2G, 3G, 2D, 3D | 6350 | 4140 | - | 3550 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

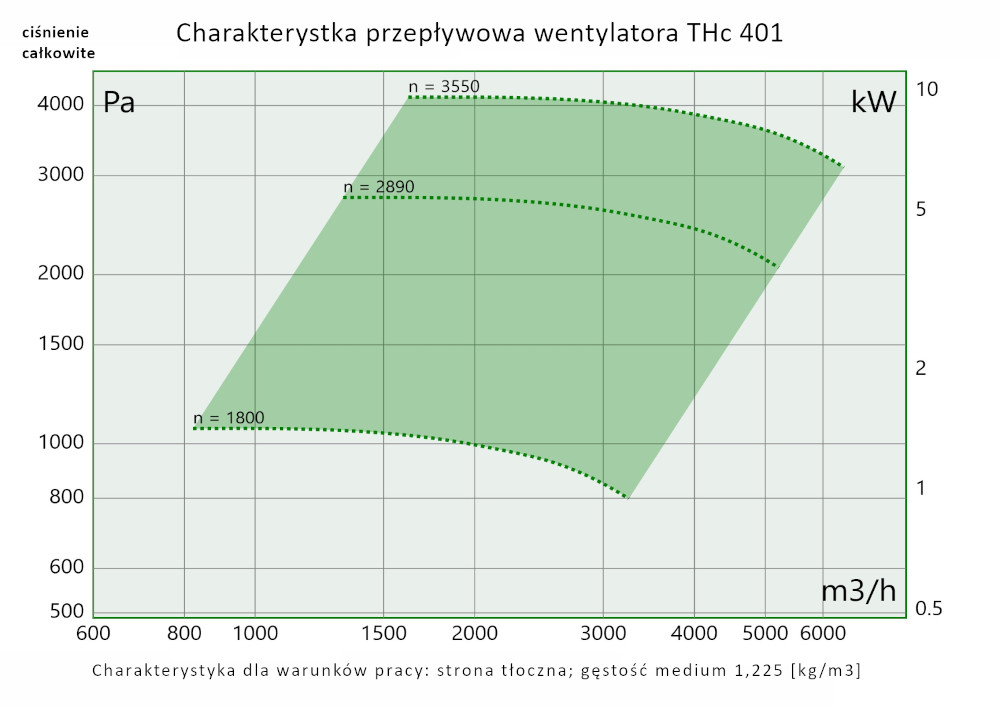

THc 401 ATEX wentylator promieniowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
przeciwwybuchowe ATEX 2G, 3G, 2D, 3D | 9150 | 5140 | - | 3550 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

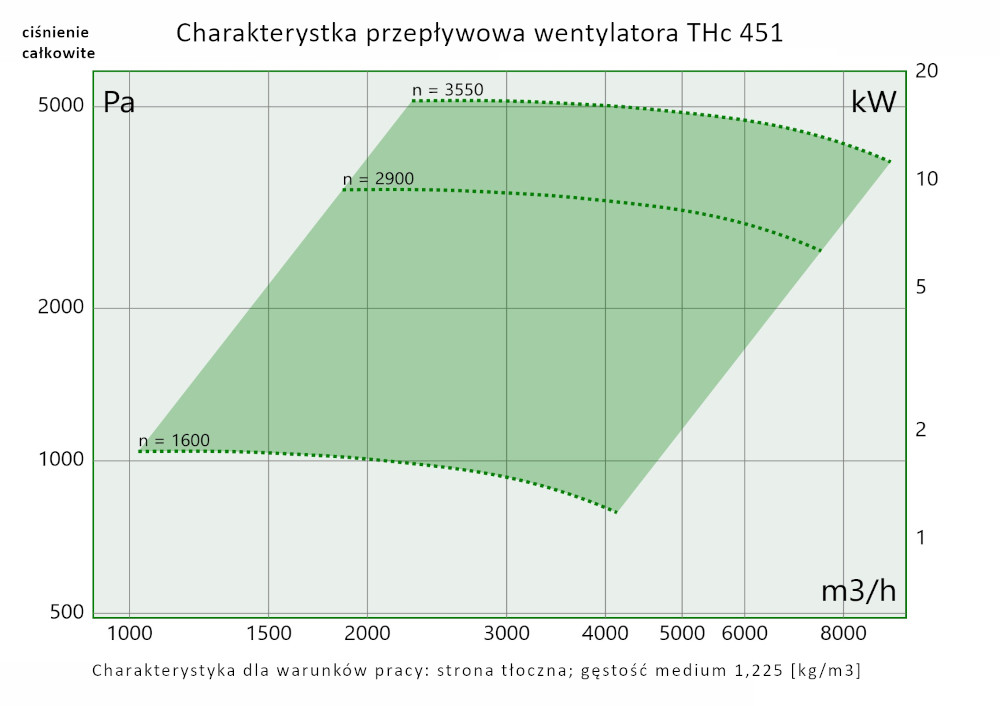

THc 451 ATEX wentylator promieniowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
przeciwwybuchowe ATEX 2G, 3G, 2D, 3D | 12380 | 6370 | - | 3550 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

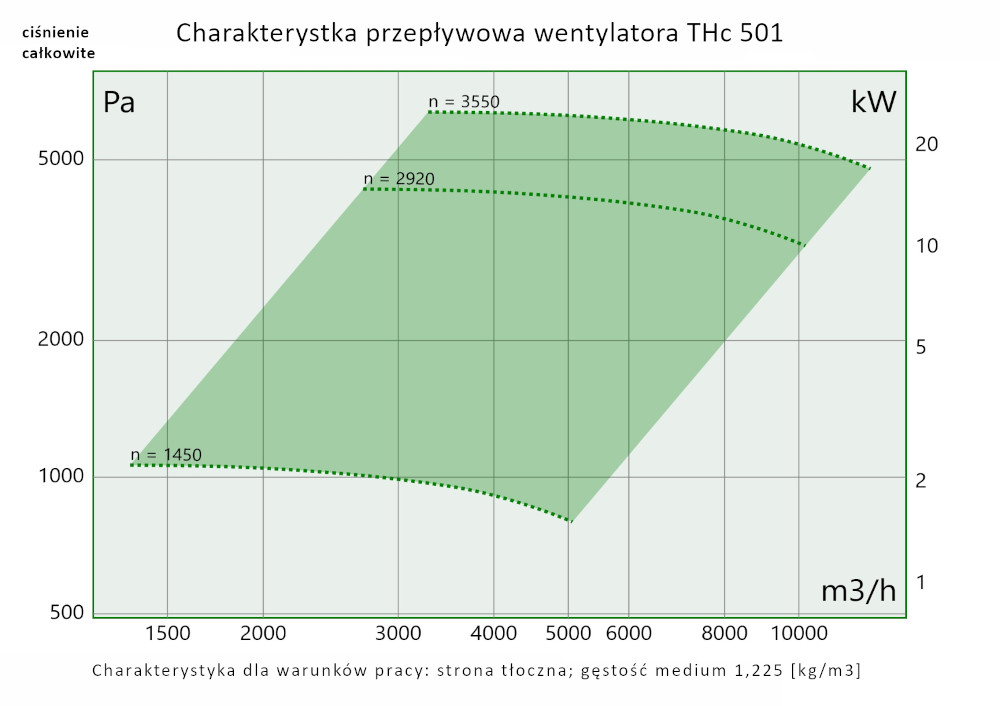

THc 501 ATEX wentylator promieniowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
przeciwwybuchowe ATEX 2G, 3G, 2D, 3D | 15300 | 6150 | - | 3150 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

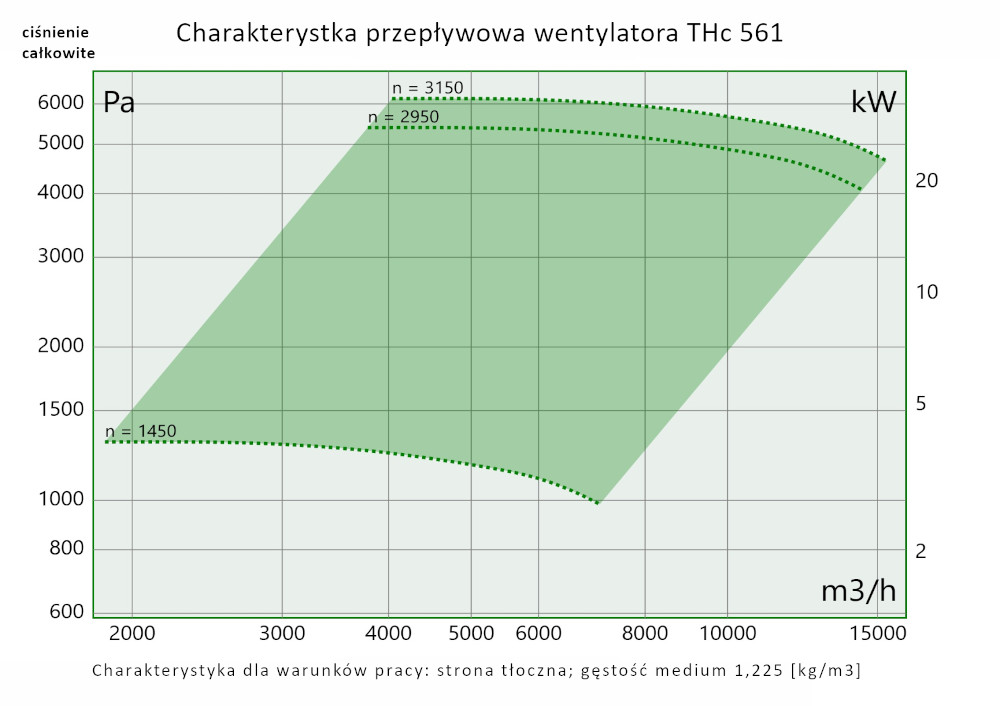

THc 561 ATEX wentylator promieniowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
przeciwwybuchowe ATEX 2G, 3G, 2D, 3D | 13500 | 5300 | - | 2600 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

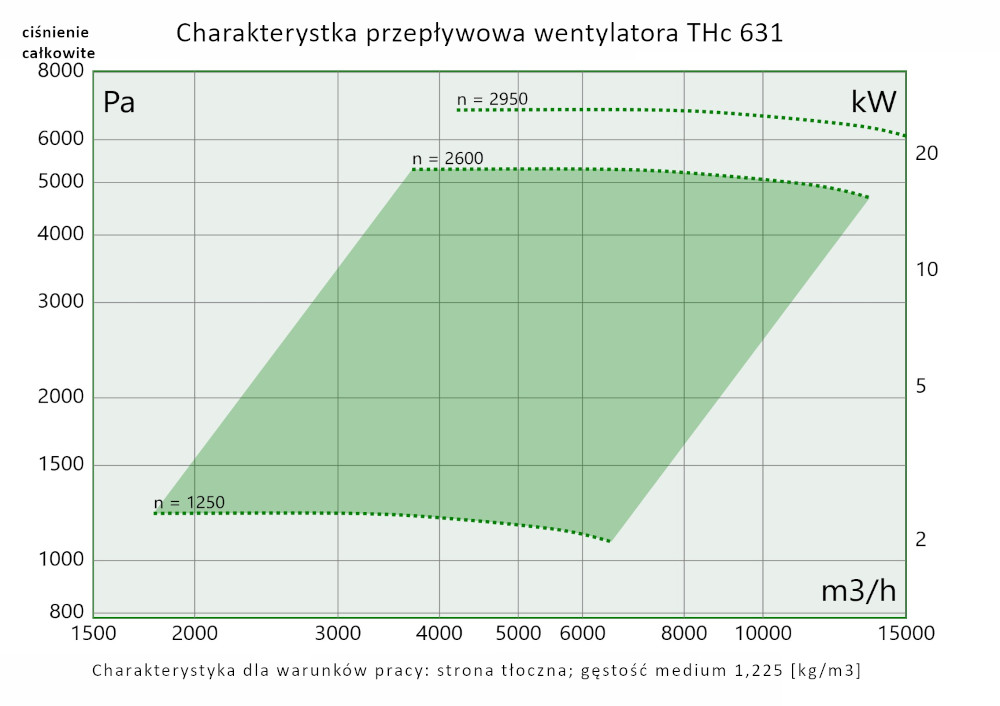

THc 631 ATEX wentylator promieniowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
przeciwwybuchowe ATEX 2G, 3G, 2D, 3D | 24640 | 7200 | - | 2650 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

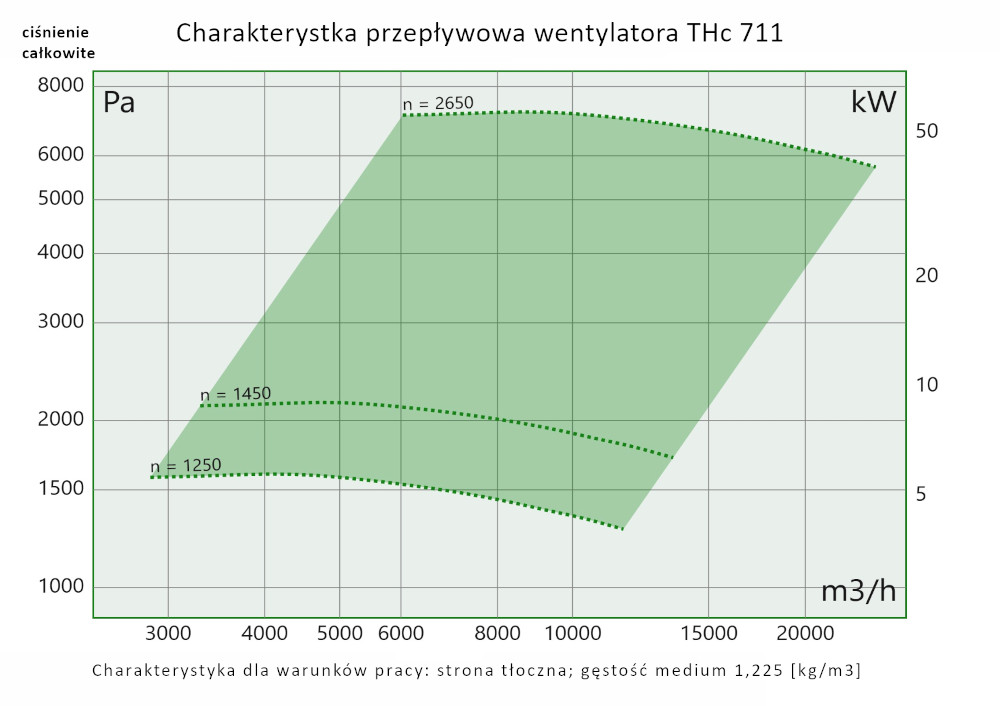

THc 711 ATEX wentylator promieniowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
przeciwwybuchowe ATEX 2G, 3G, 2D, 3D | 25800 | 6520 | - | 2250 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

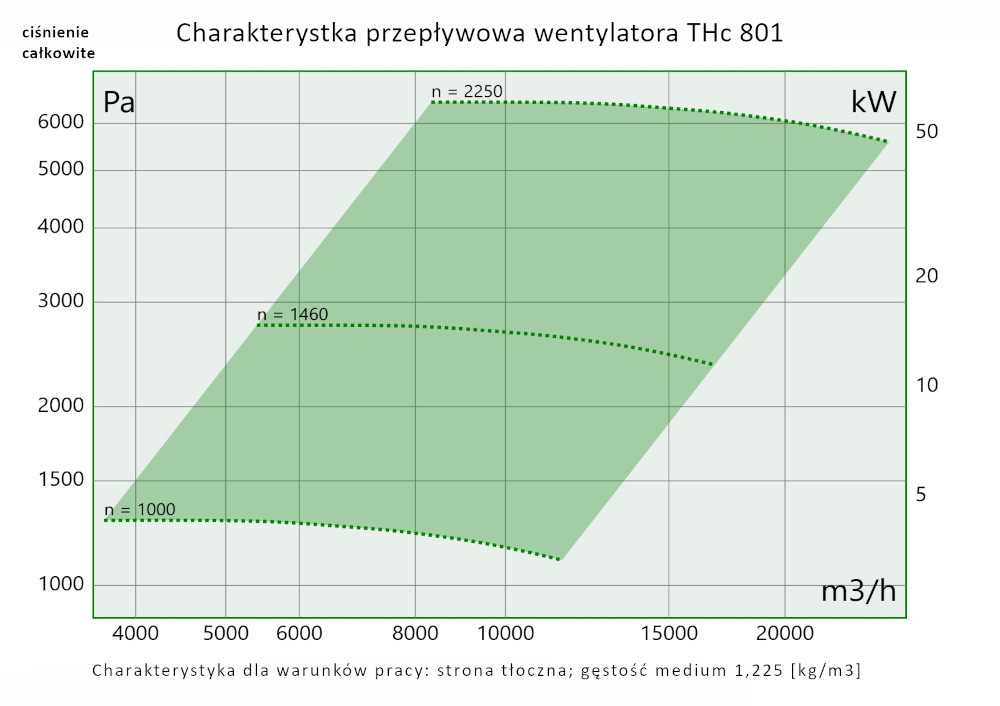

THc 801 ATEX wentylator promieniowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
przeciwwybuchowe ATEX 2G, 3G, 2D, 3D | 36600 | 7160 | - | 2000 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

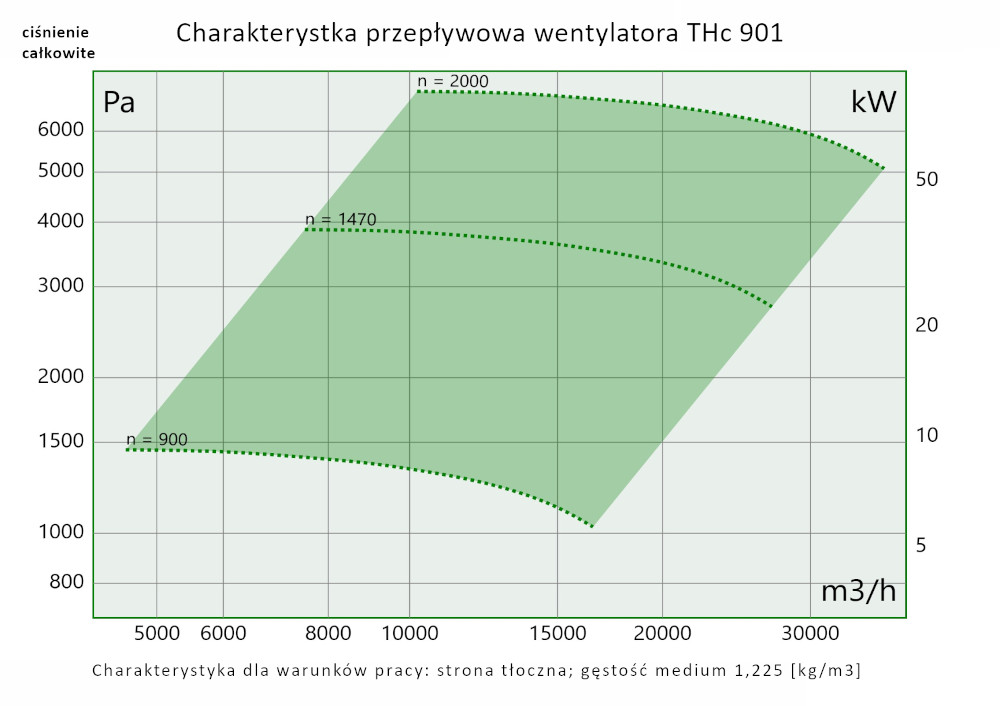

THc 901 ATEX wentylator promieniowy przeciwwybuchowy
Wyślij zapytanie
