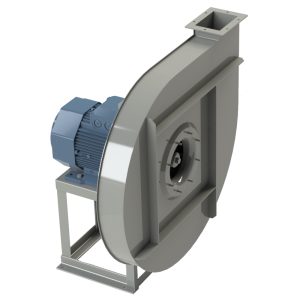

OPIS
Wysokotemperaturowe, wysokociśnieniowe, wentylatory promieniowe serii APG HT przeznaczone są do przetłaczania czystego oraz zapylonego powietrza o temperaturze nie przekraczającej +150°C. Znajdują zastosowanie w transporcie pneumatycznym, przemyśle cementowym, chemicznym, spożywczym, metalurgicznych oraz hutniczym. Cechą charakterystyczną wentylatora jest generowanie wysokich ciśnień przy stosunkowo niskim strumieniu objętościowym (wydajności).
KONSTRUKCJA
– obudowa oraz wirnik wentylatora wykonane ze stali czarnej, malowane proszkowo
– wirnik zamknięty z łopatkami zagiętymi do przodu
– obudowa wentylatora na połączeniach zagniatana lub spawana, zależnie od wymaganej szczelności oraz wielkości wentylatora
– napęd wentylatora bezpośredni (wirnik osadzony na wale silnika)
– odrzutnik ciepła na wale silnika
– silnik w wersji B3 dla wykonania mechanicznego ES.4 (montaż łapami silnika do podstawy wentylatora) lub wersji B5 dla wykonania ES.5 (montaż kołnierzem silnika do obudowy wentylatora).
– silnik asynchroniczny trójfazowy przystosowany do pracy ciągłej S1, zabezpieczony termicznie, możliwa regulacja prędkości obrotowej, stopień ochrony IP55, klasa izolacji F.
DOSTĘPNE WYKONANIA
– obudowa oraz wirnik wykonany ze stali nierdzewnej AISI304
– obudowa oraz wirnik wykonany ze stali kwasoodpornej AISI316
– wykonanie elementów wrażliwych ze stali trudnościeralnej XAR-450
– wykonanie ze stali CORTEN
– wykonania specjalne i ocynkowane
– obudowa izolowana termicznie oraz akustycznie
SPECYFIKACJA
– przetłaczane medium: powietrze czyste lub zapylone
– zakres temperaturowy przetłaczanego medium -20…+150°C
– zakres temperaturowy otoczenia silnika -20…+40°C
– napięcie zasilania 3x400VAC 50Hz (inne na zapytanie)

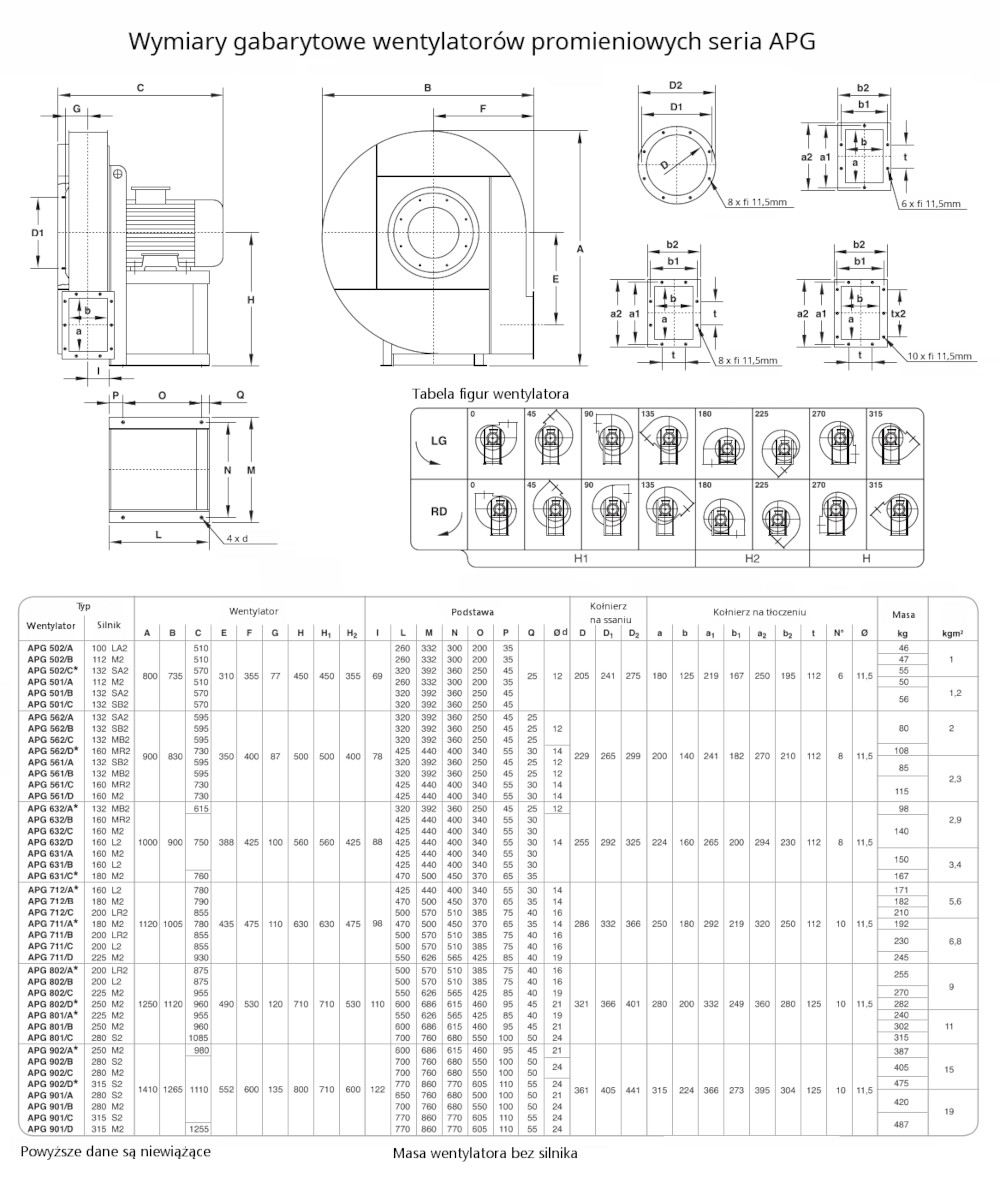

– figury LG, RD oraz kąty wg karty katalogowej
AKCESORIA
– połączenia elastyczne
– przeciwkołnierze
– wibroizolatory
– mechaniczne regulatory przepływu
| Zdjęcie | Nazwa | Wykonanie | Wydajność (m3/h) | Ciśnienie (Pa) | Moc (kW) | Prędkość (obr/min) | Napięcie (V) | Wysyłka | Cena | |||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
|

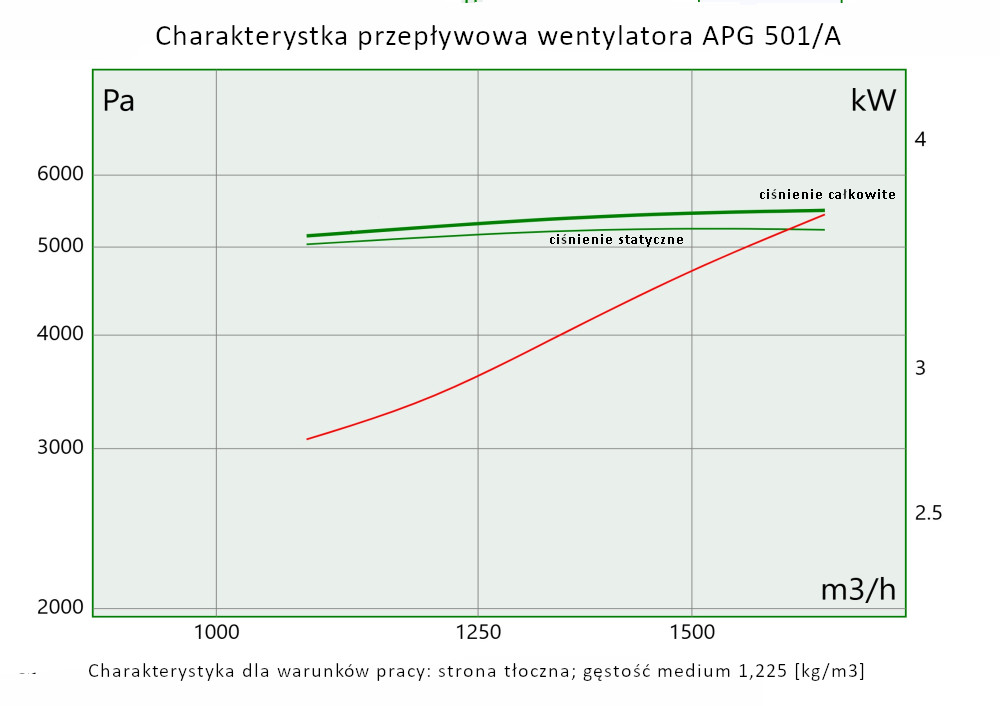

wysokotemperaturowe | 1670 | 5485 | 4 | 2900 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||
APG 501/A HT wentylator promieniowy wysokotemperaturowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|

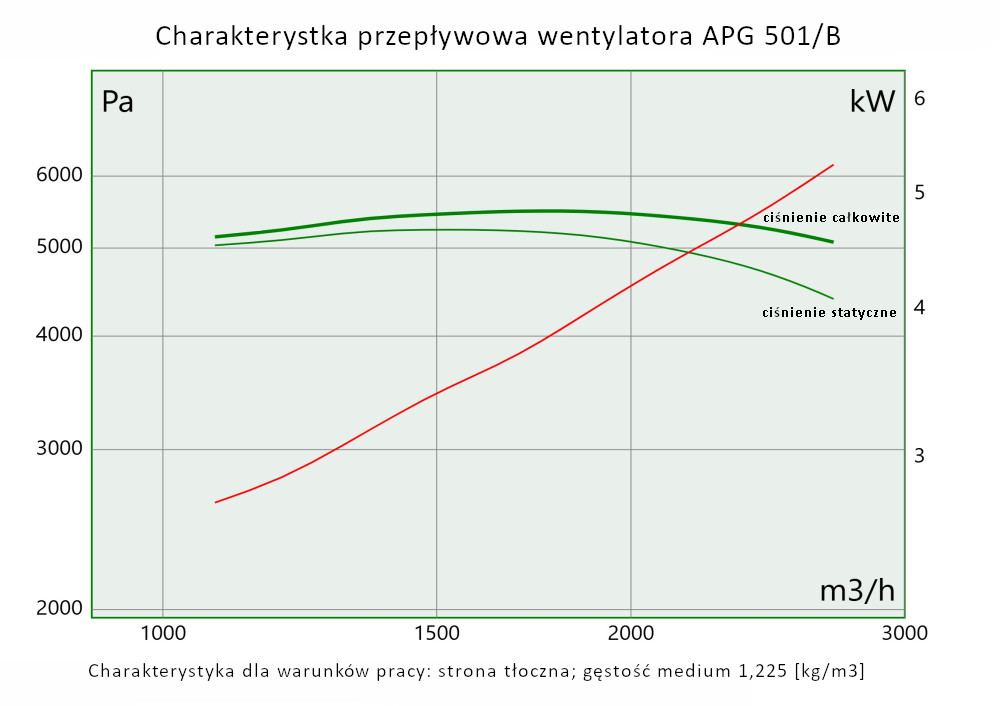

wysokotemperaturowe | 2690 | 5490 | 5.5 | 2900 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||
APG 501/B HT wentylator promieniowy wysokotemperaturowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
wysokotemperaturowe | 3760 | 5430 | 7.5 | 2900 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

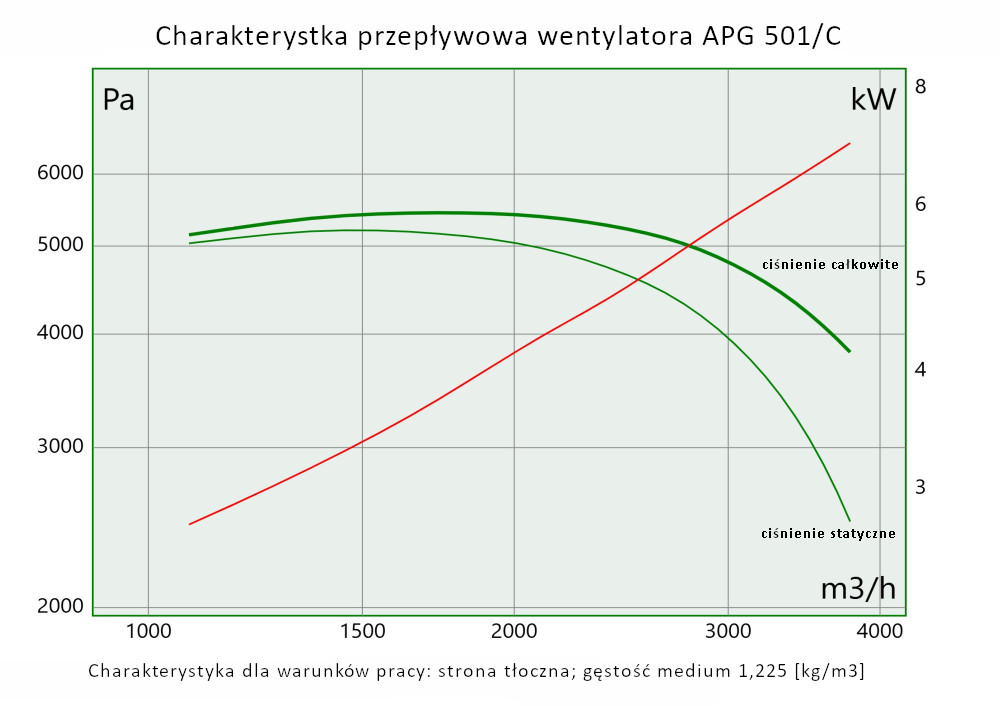

APG 501/C HT wentylator promieniowy wysokotemperaturowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
wysokotemperaturowe | 1500 | 5000 | 3 | 2900 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

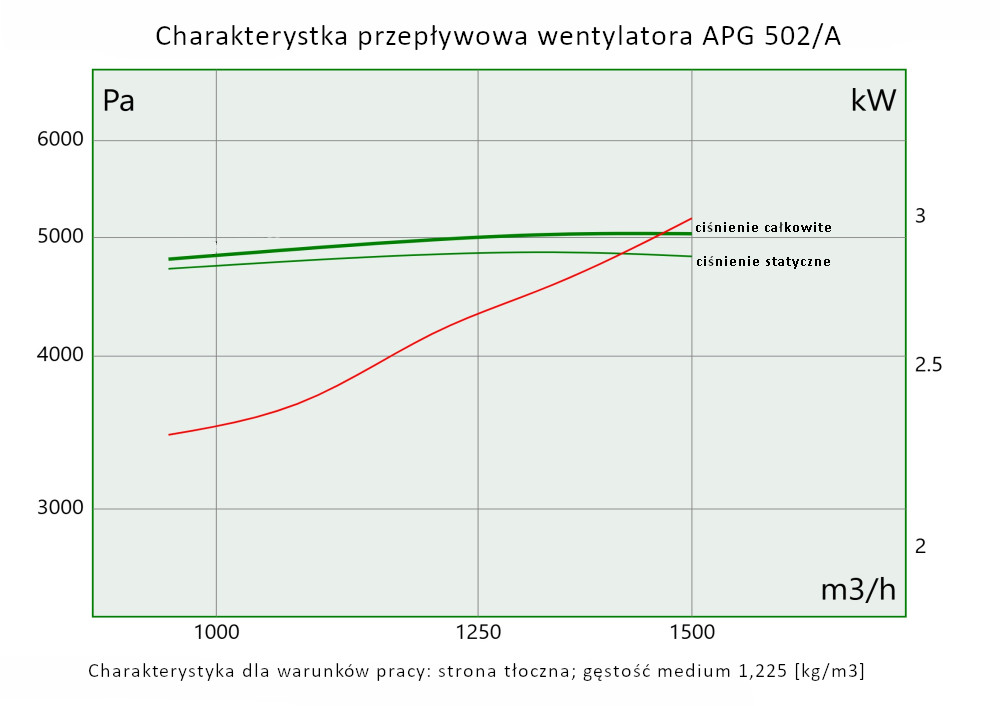

APG 502/A HT wentylator promieniowy wysokotemperaturowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
wysokotemperaturowe | 2100 | 5000 | 4 | 2900 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

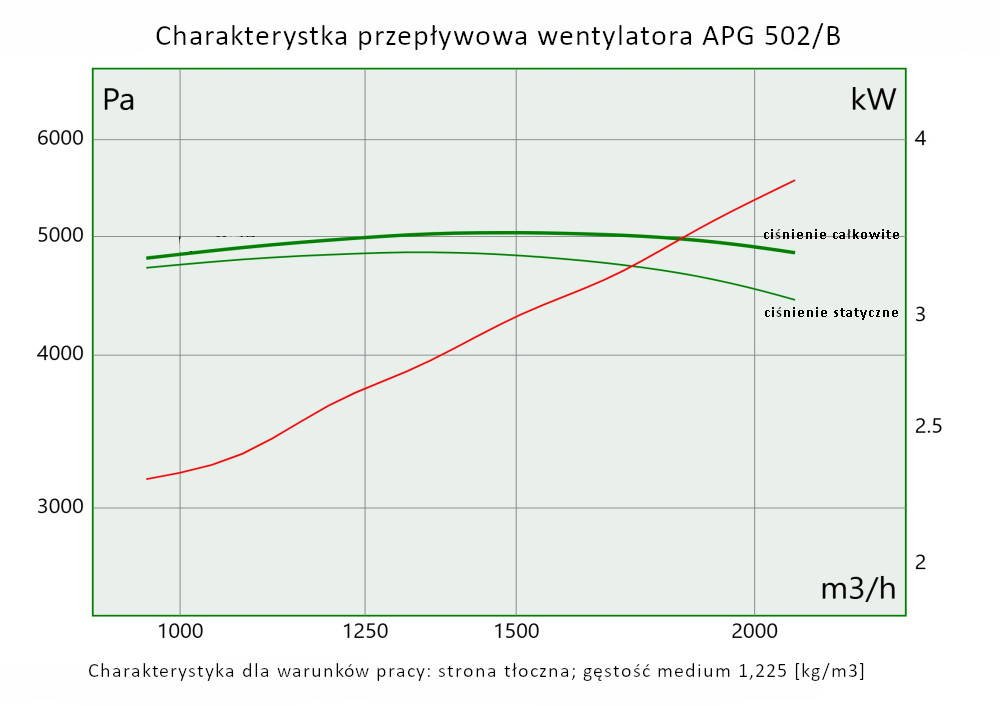

APG 502/B HT wentylator promieniowy wysokotemperaturowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
wysokotemperaturowe | 3000 | 5000 | 5.5 | 2900 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

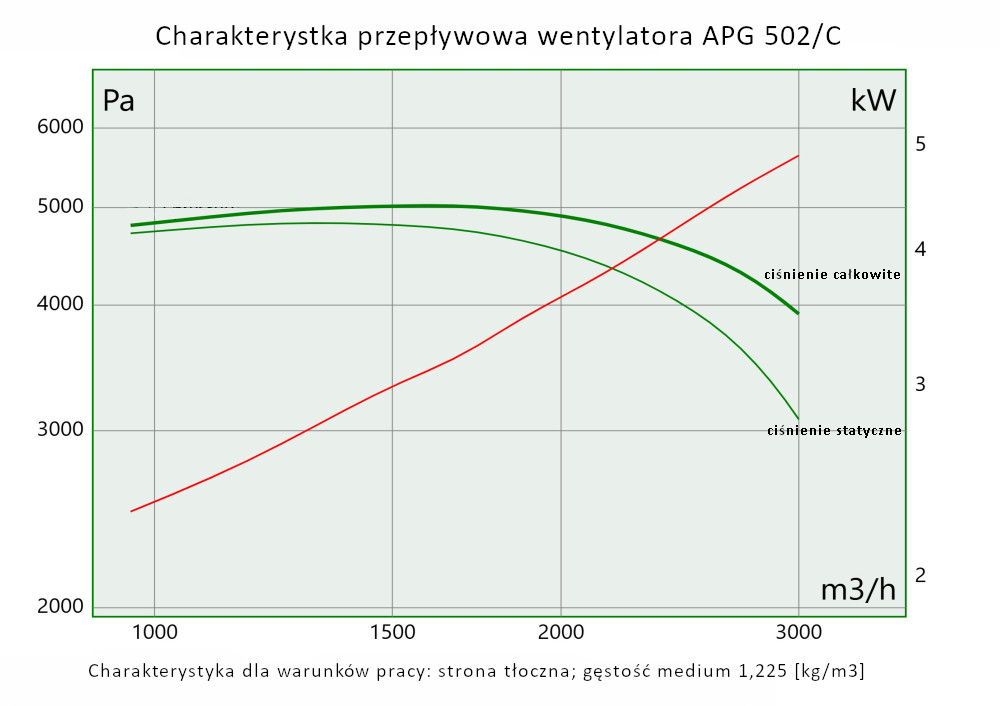

APG 502/C HT wentylator promieniowy wysokotemperaturowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
wysokotemperaturowe | 2390 | 7050 | 7.5 | 2900 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

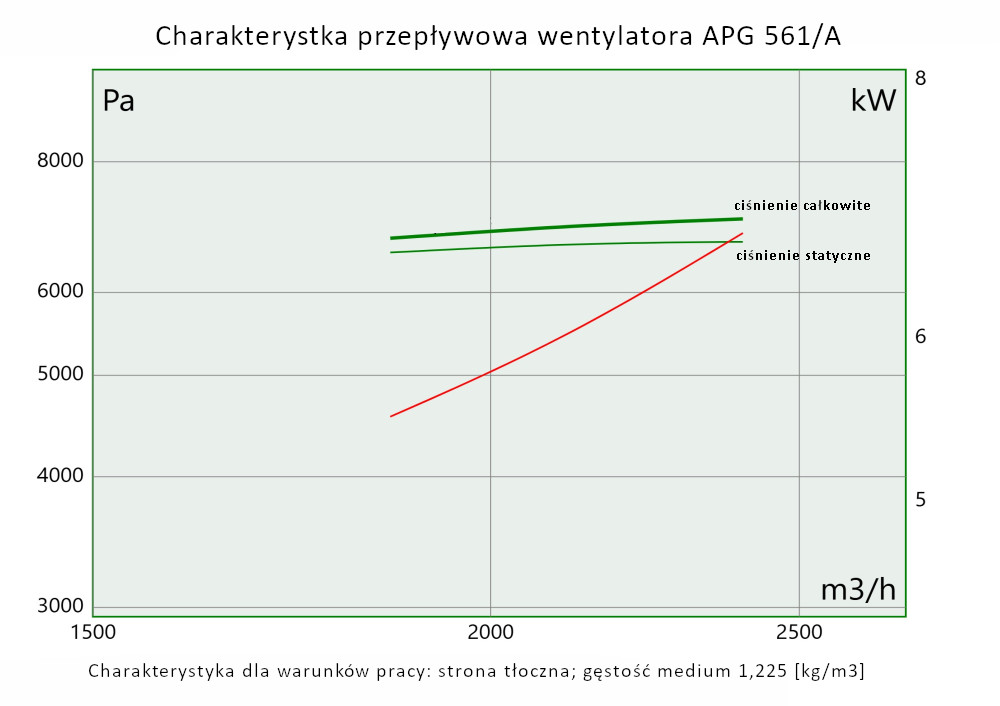

APG 561/A HT wentylator promieniowy wysokotemperaturowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
wysokotemperaturowe | 3350 | 6990 | 9 | 2900 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||
APG 561/B HT wentylator promieniowy wysokotemperaturowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
wysokotemperaturowe | 4240 | 7000 | 11 | 2900 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||
APG 561/C HT wentylator promieniowy wysokotemperaturowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
wysokotemperaturowe | 5350 | 7010 | 15 | 2900 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

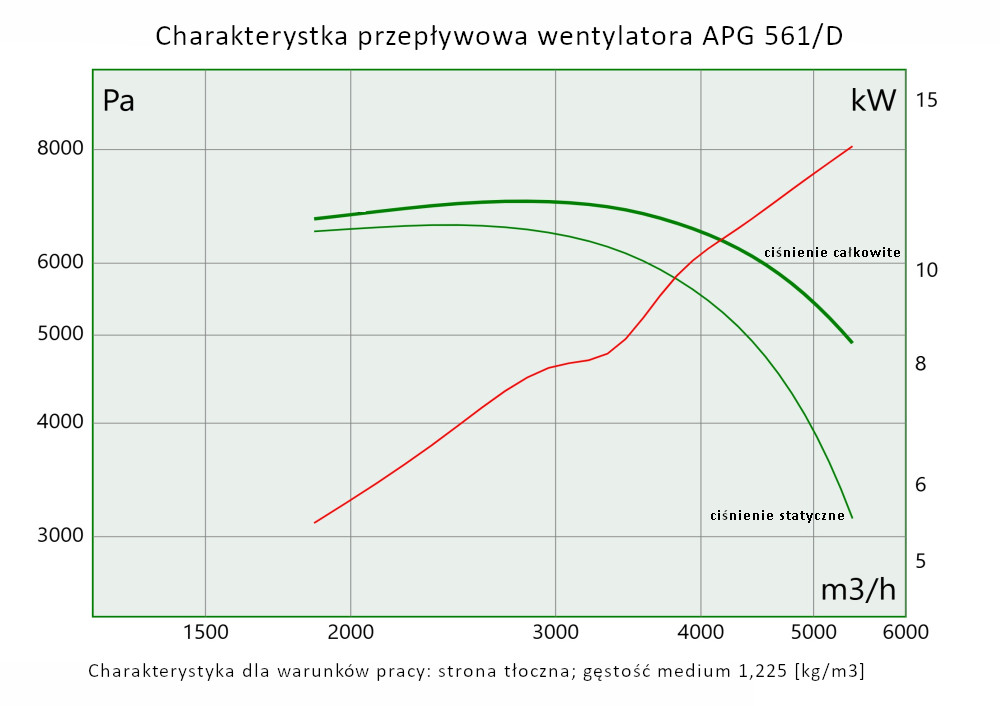

APG 561/D HT wentylator promieniowy wysokotemperaturowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
wysokotemperaturowe | 2100 | 6390 | 5.5 | 2900 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

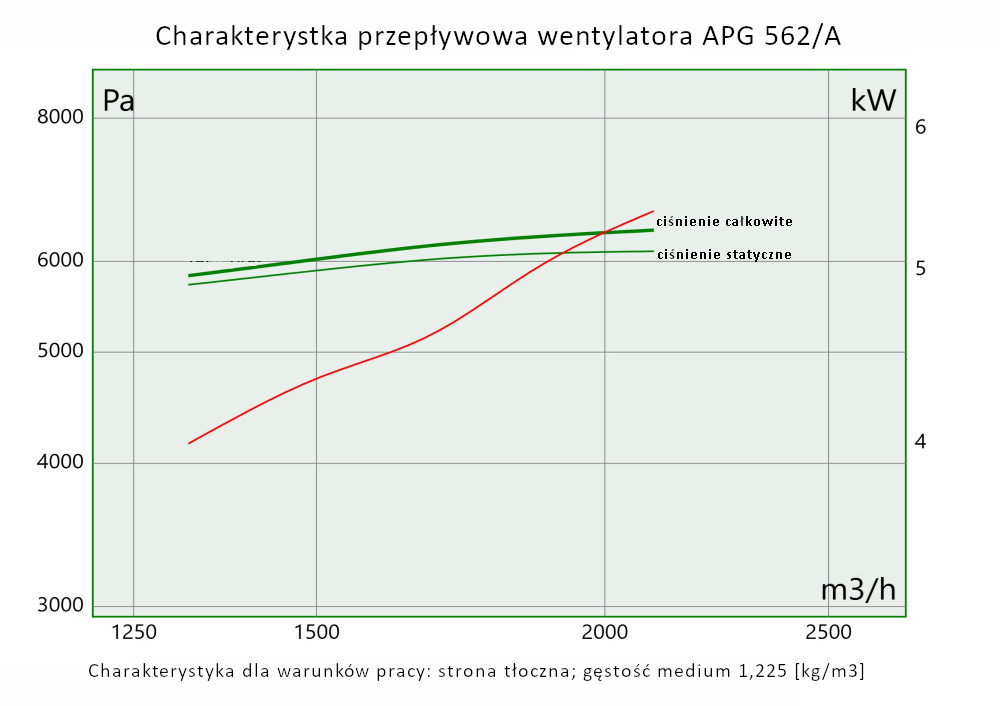

APG 562/A HT wentylator promieniowy wysokotemperaturowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
wysokotemperaturowe | 3000 | 6400 | 7.5 | 2900 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

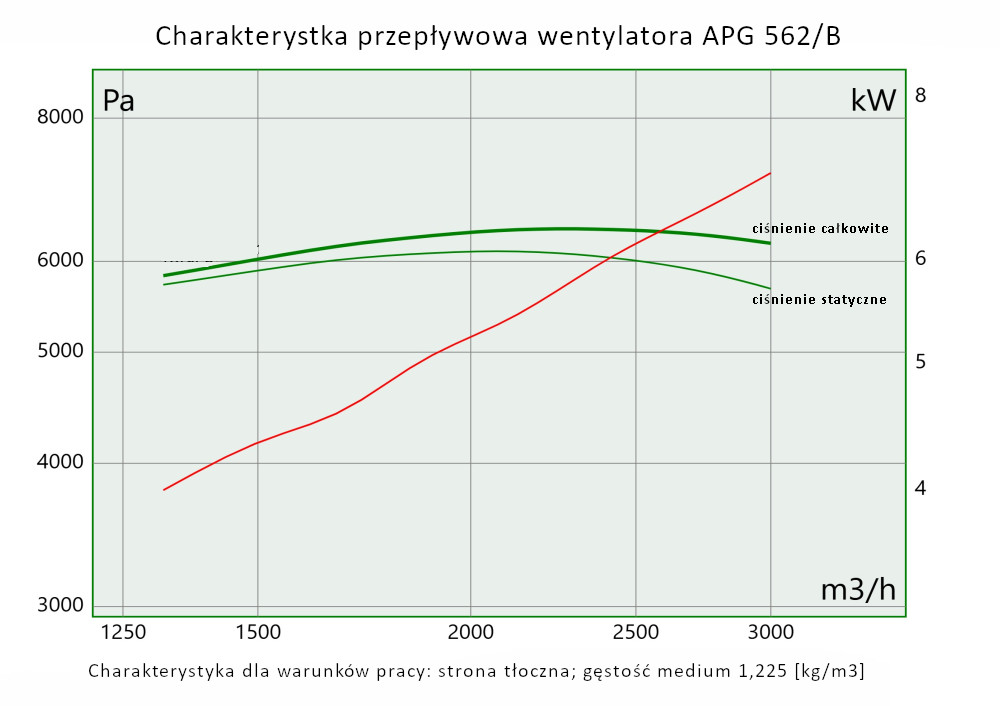

APG 562/B HT wentylator promieniowy wysokotemperaturowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
wysokotemperaturowe | 3740 | 6390 | 9 | 2900 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

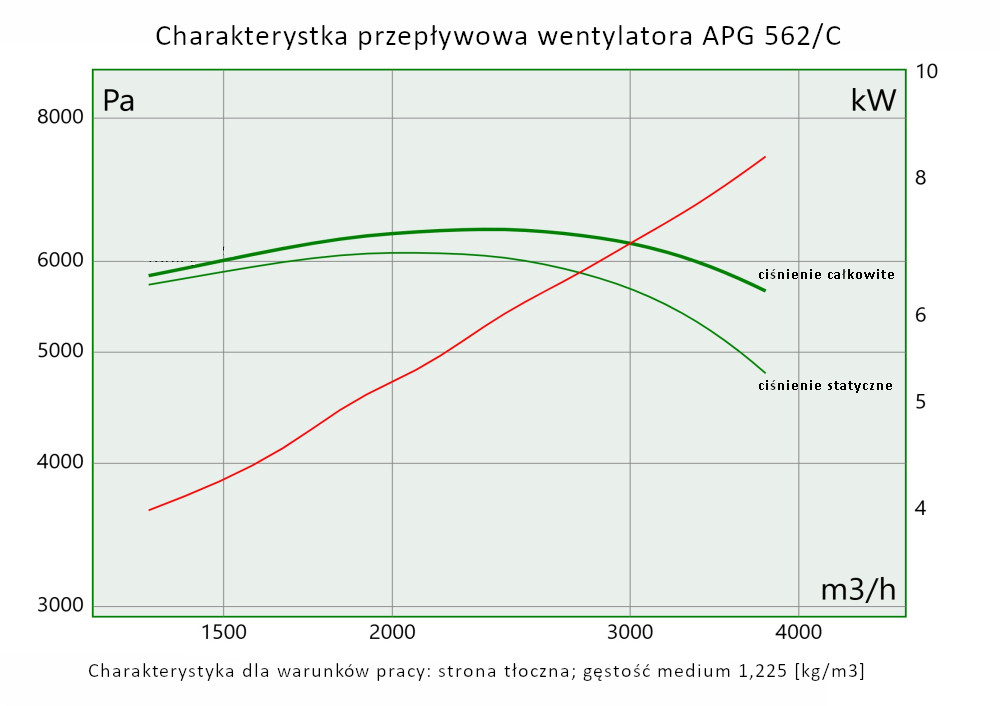

APG 562/C HT wentylator promieniowy wysokotemperaturowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
wysokotemperaturowe | 4780 | 6370 | 11 | 2900 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

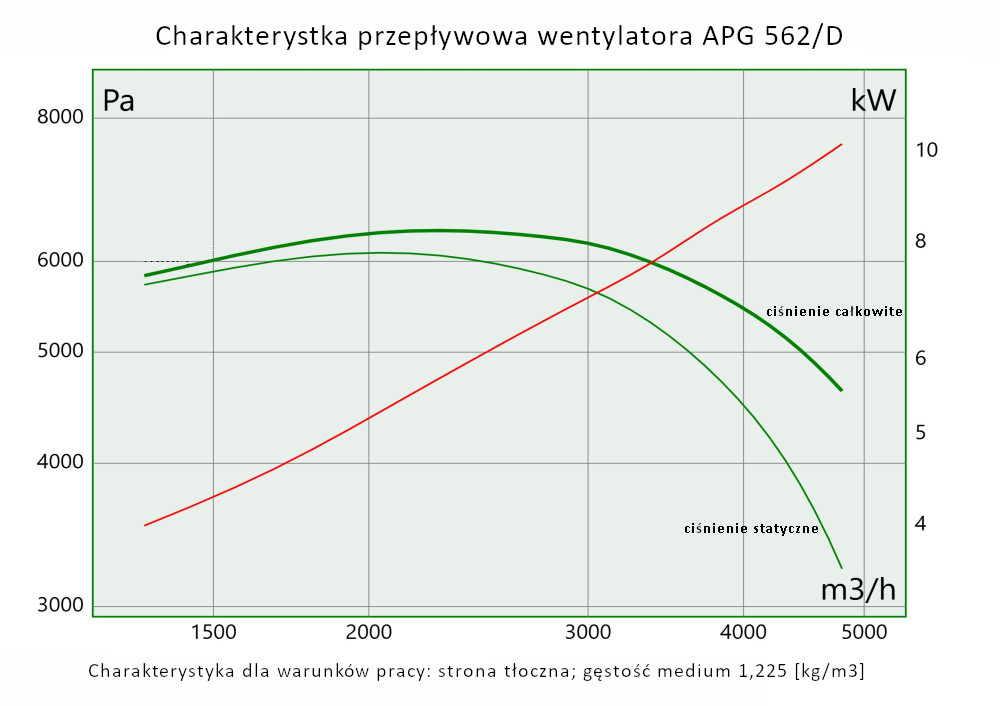

APG 562/D HT wentylator promieniowy wysokotemperaturowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
wysokotemperaturowe | 3770 | 8790 | 15 | 2950 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

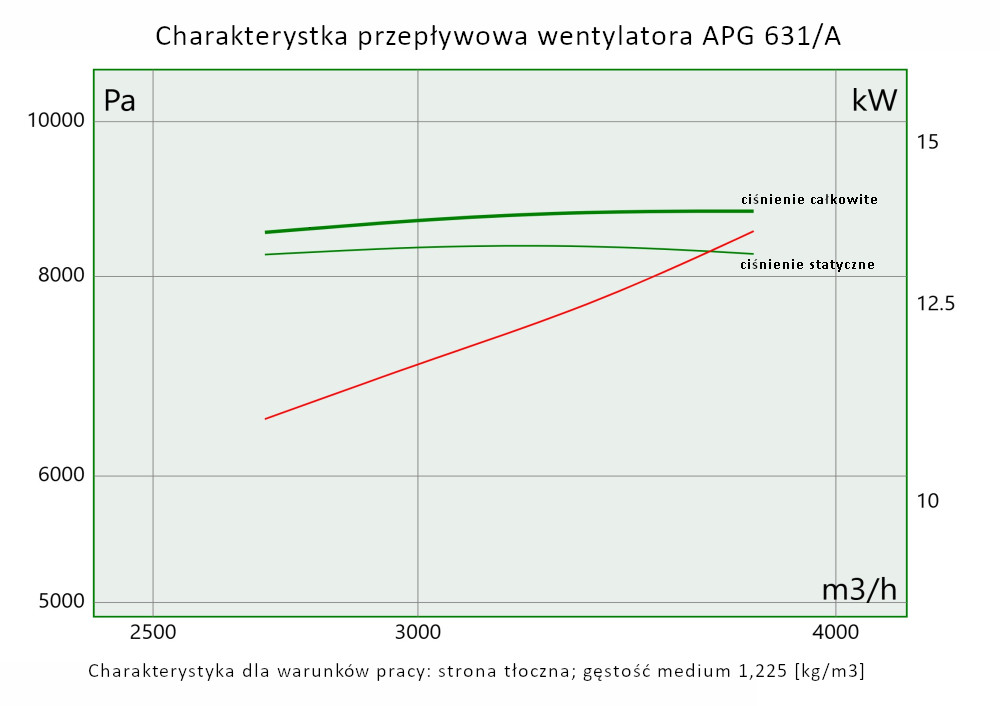

APG 631/A HT wentylator promieniowy wysokotemperaturowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
wysokotemperaturowe | 5390 | 8800 | 18.5 | 2950 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

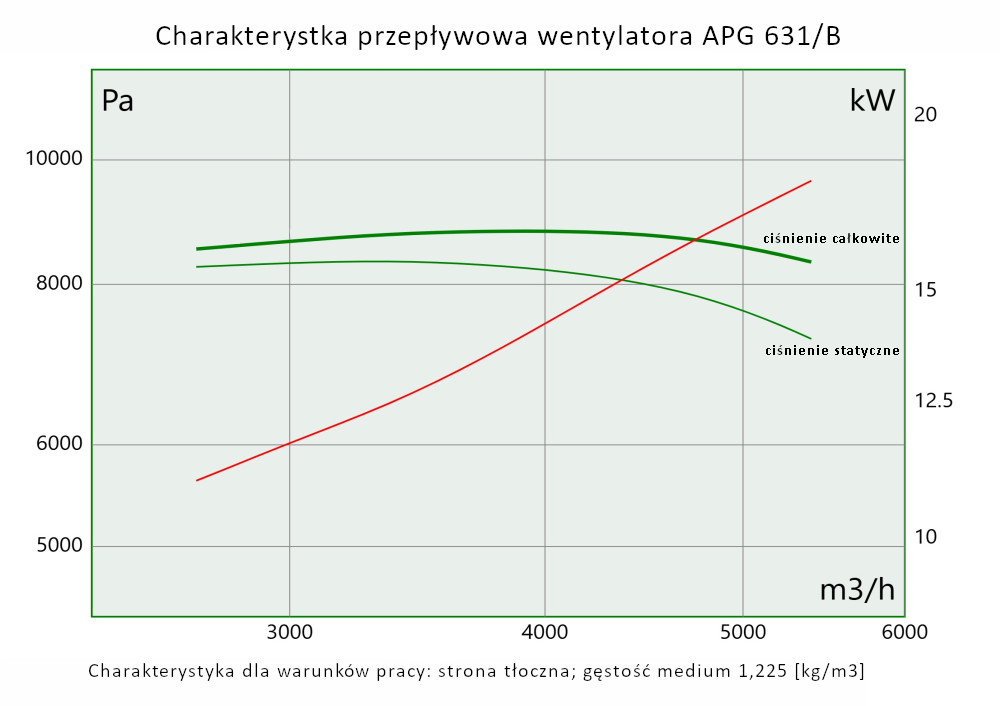

APG 631/B HT wentylator promieniowy wysokotemperaturowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
wysokotemperaturowe | 6700 | 8800 | 22 | 2950 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

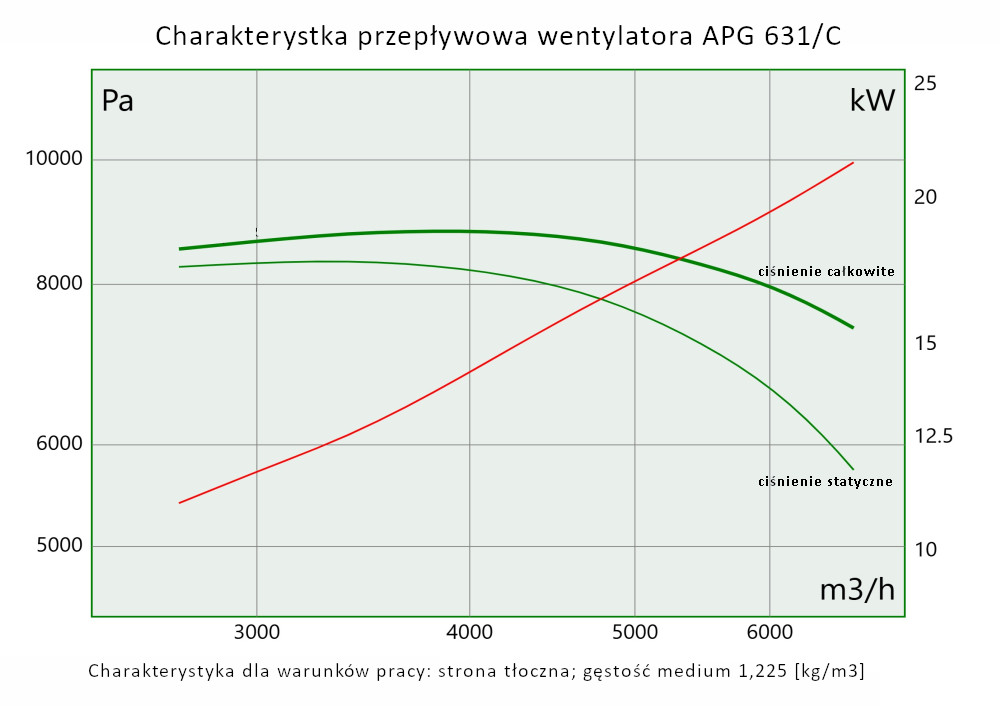

APG 631/C HT wentylator promieniowy wysokotemperaturowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|

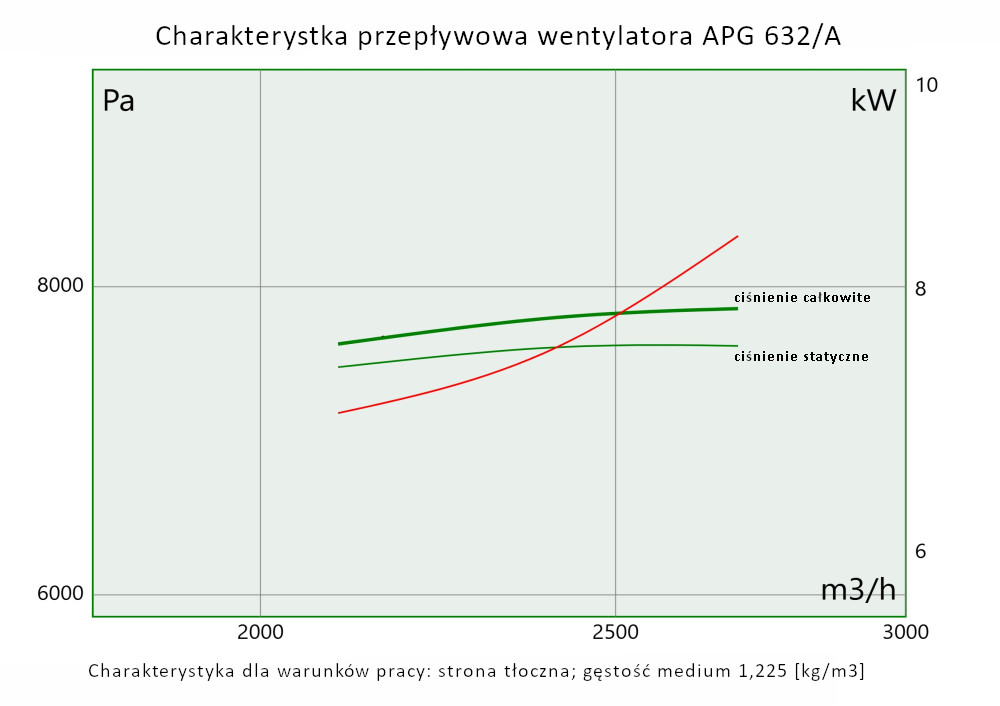

wysokotemperaturowe | 2700 | 7840 | 9 | 2900 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||
APG 632/A HT wentylator promieniowy wysokotemperaturowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
wysokotemperaturowe | 3350 | 7890 | 11 | 2900 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

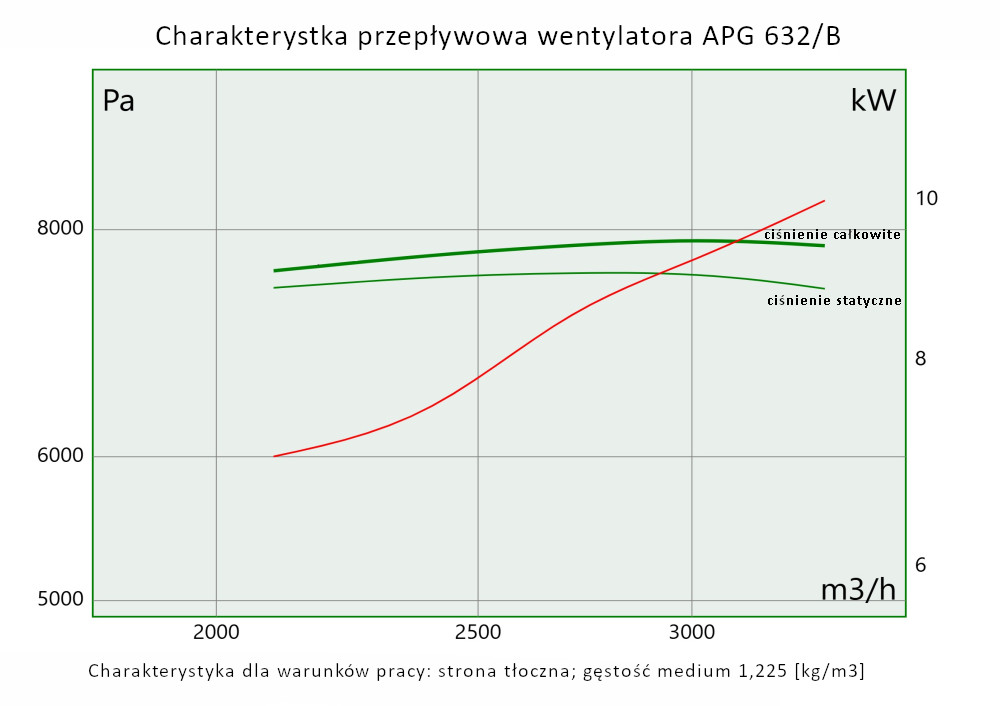

APG 632/B HT wentylator promieniowy wysokotemperaturowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|

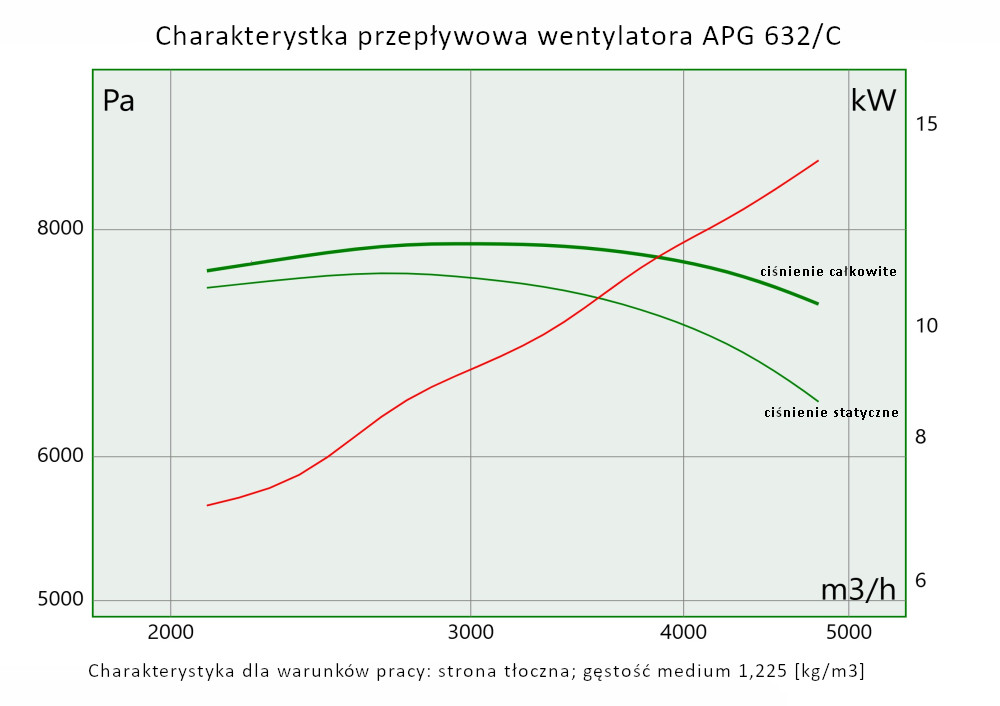

wysokotemperaturowe | 4790 | 7860 | 15 | 2900 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||
APG 632/C HT wentylator promieniowy wysokotemperaturowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
wysokotemperaturowe | 6000 | 7850 | 18.5 | 2900 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

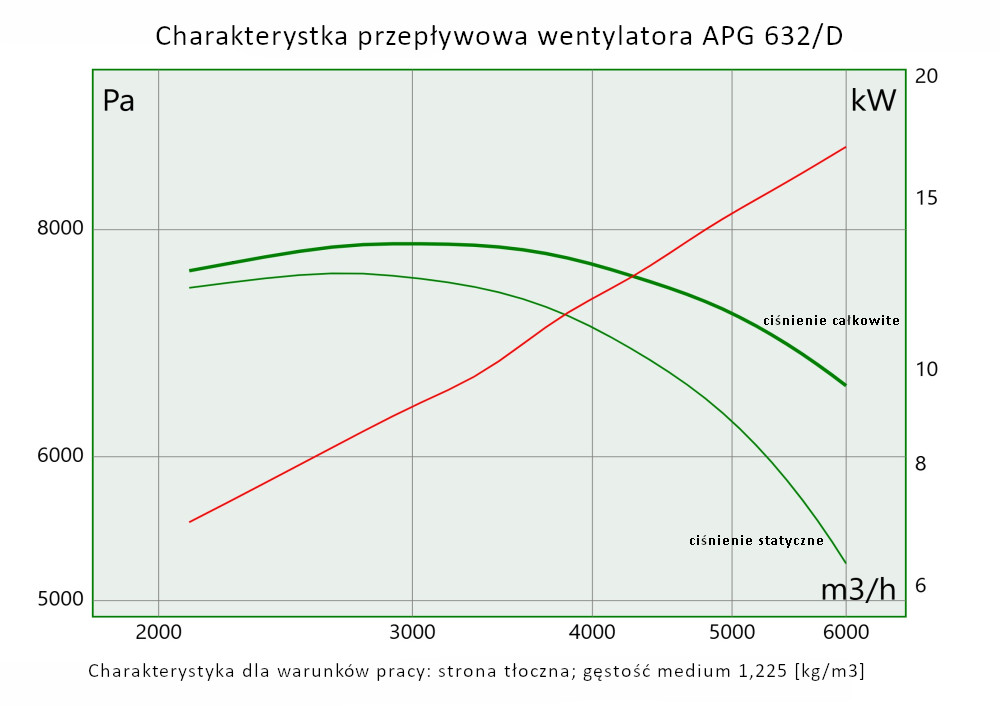

APG 632/D HT wentylator promieniowy wysokotemperaturowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
wysokotemperaturowe | 4780 | 11200 | 22 | 2950 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

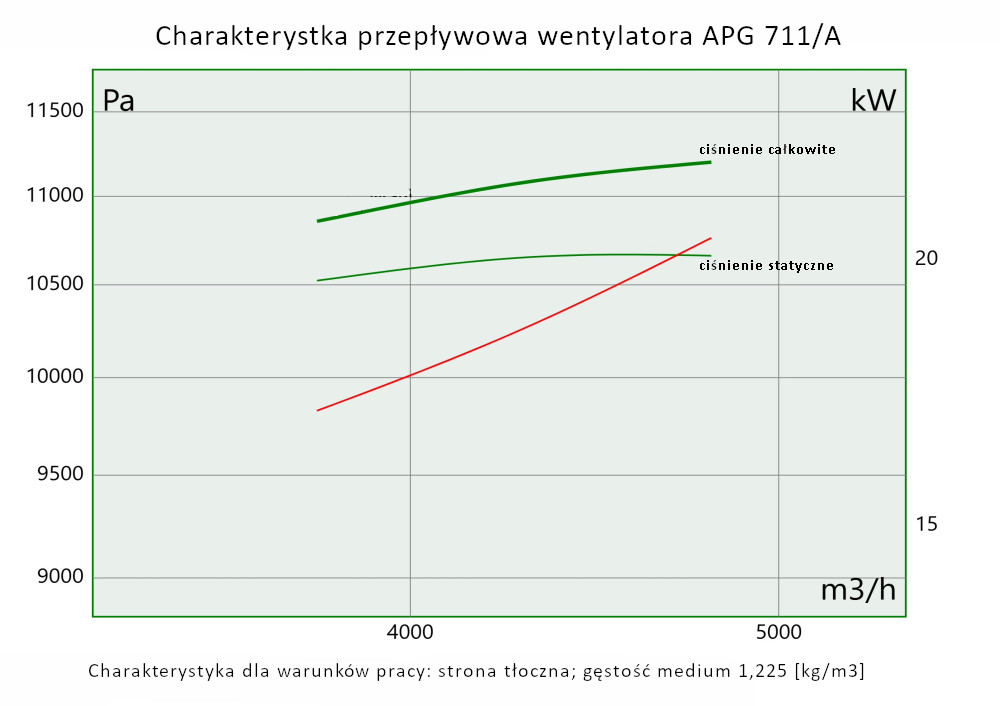

APG 711/A HT wentylator promieniowy wysokotemperaturowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
wysokotemperaturowe | 6670 | 11110 | 30 | 2950 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

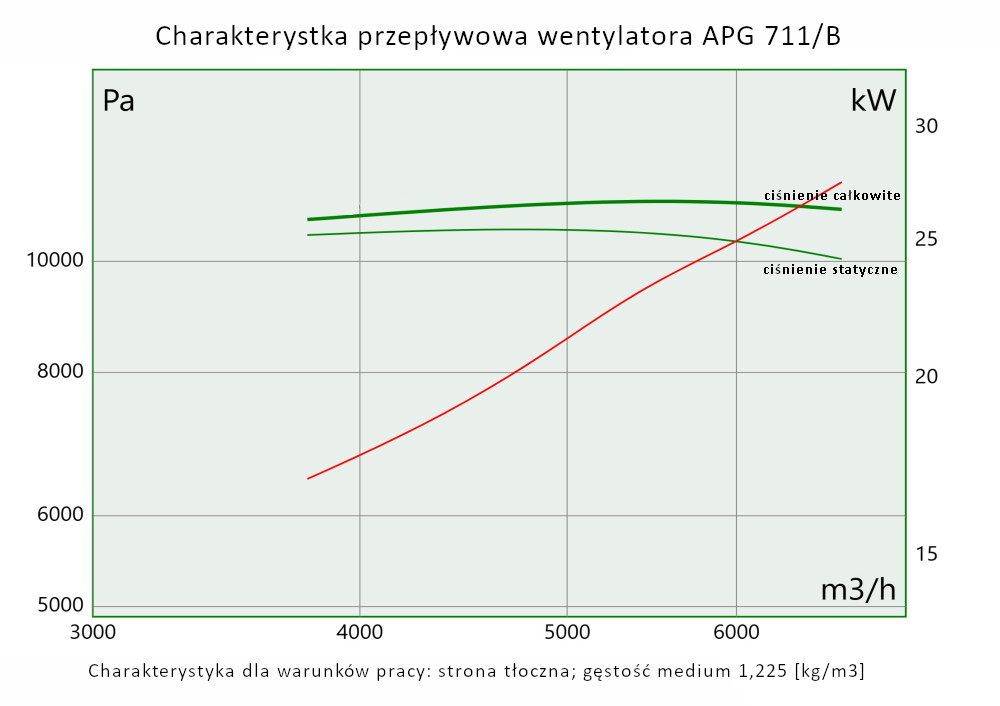

APG 711/B HT wentylator promieniowy wysokotemperaturowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|

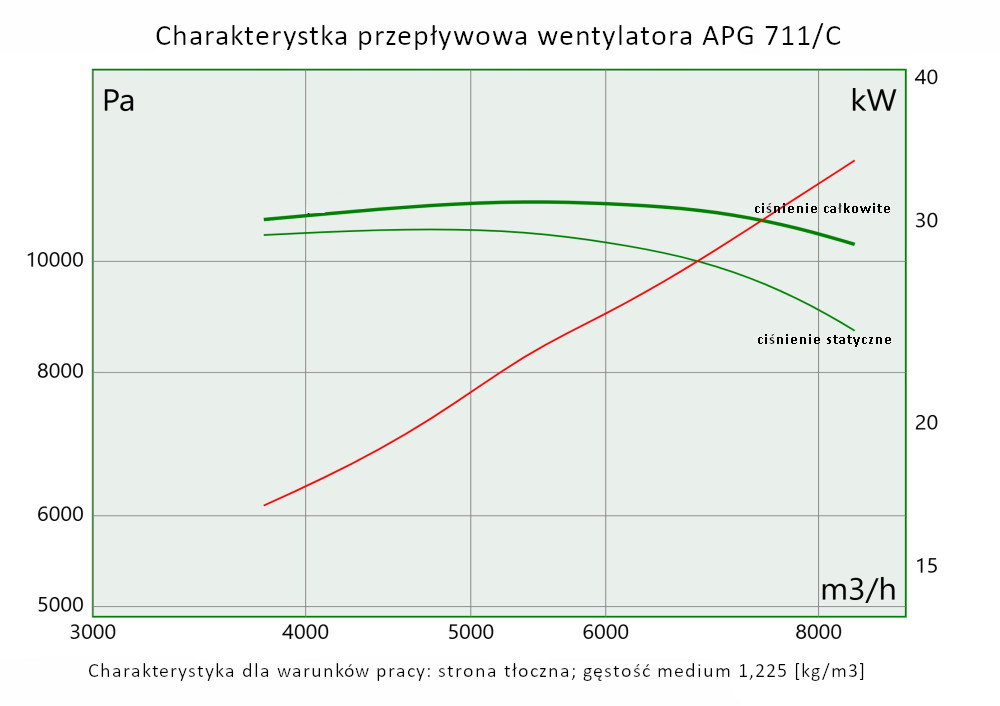

wysokotemperaturowe | 8350 | 11250 | 37 | 2950 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||
APG 711/C HT wentylator promieniowy wysokotemperaturowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
wysokotemperaturowe | 10700 | 11260 | 45 | 2950 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

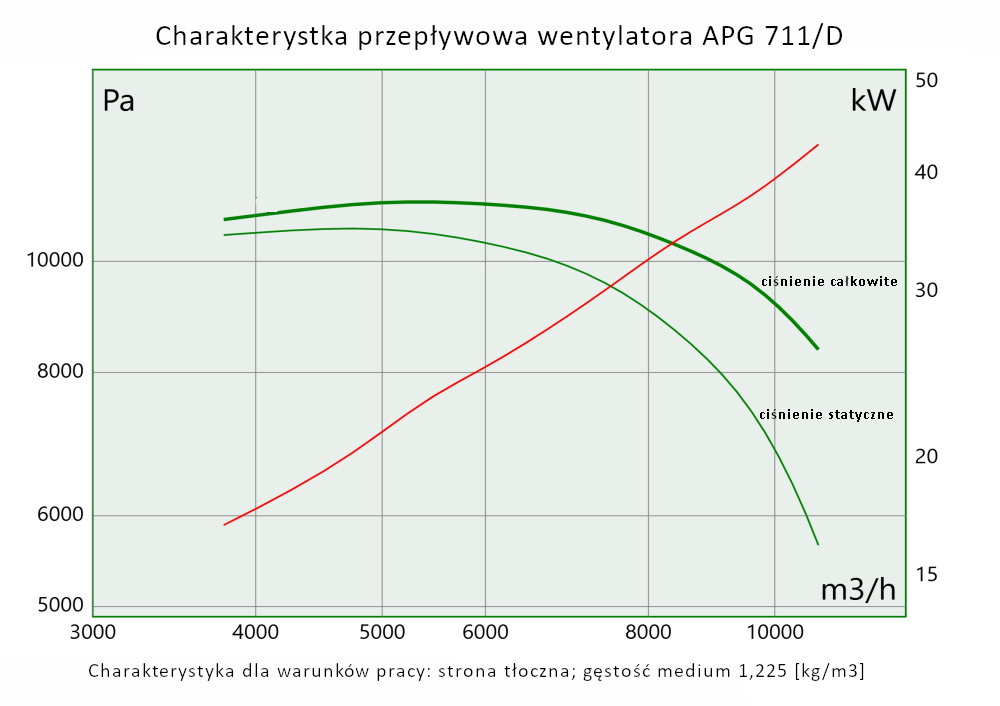

APG 711/D HT wentylator promieniowy wysokotemperaturowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
wysokotemperaturowe | 4250 | 10000 | 18.5 | 2950 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

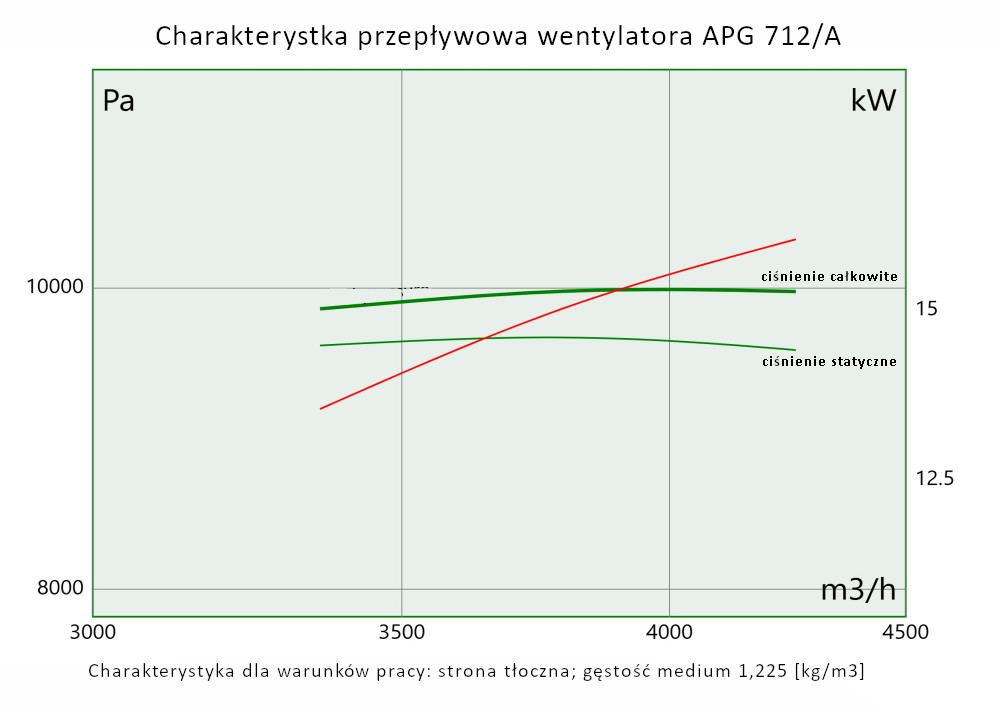

APG 712/A HT wentylator promieniowy wysokotemperaturowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
wysokotemperaturowe | 6000 | 9975 | 22 | 2950 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

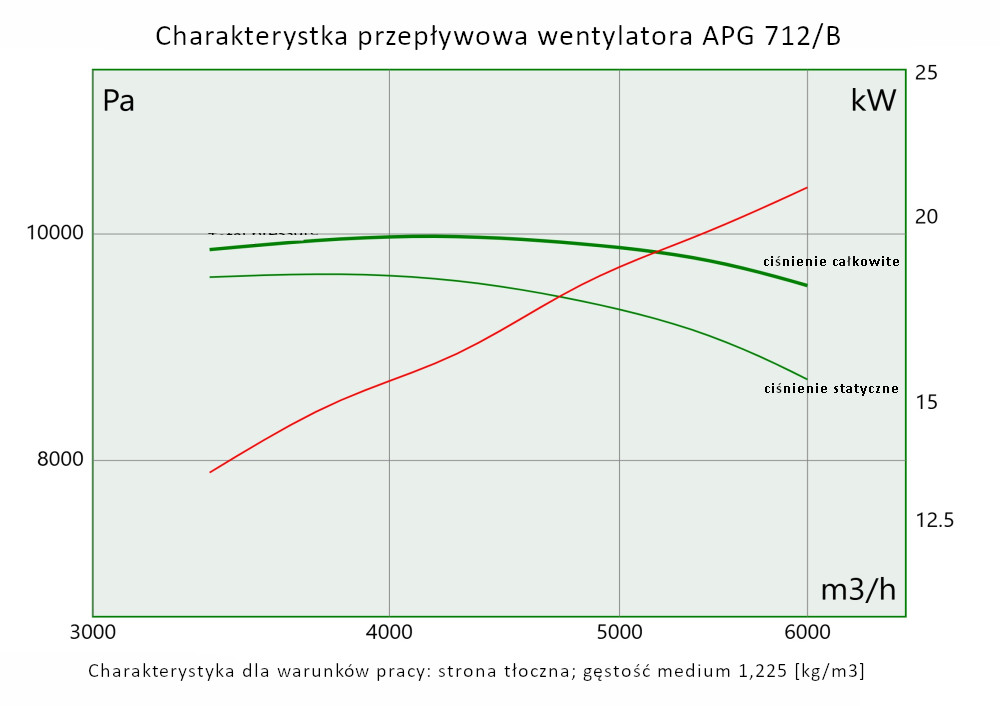

APG 712/B HT wentylator promieniowy wysokotemperaturowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|

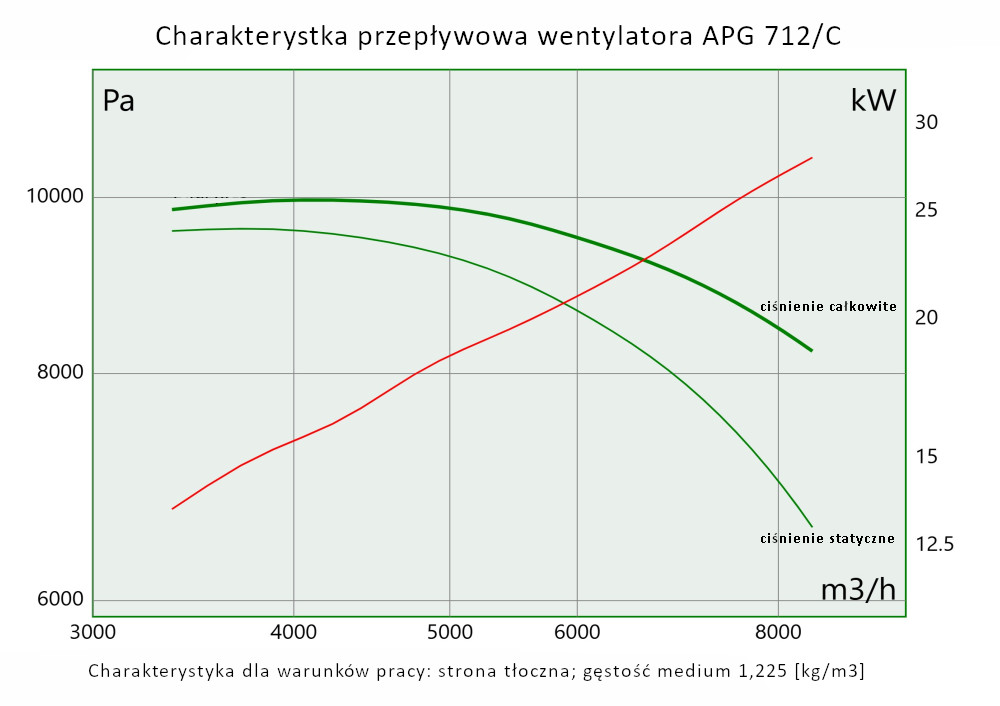

wysokotemperaturowe | 8370 | 10000 | 30 | 2950 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||
APG 712/C HT wentylator promieniowy wysokotemperaturowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
wysokotemperaturowe | 7500 | 14350 | 45 | 2950 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

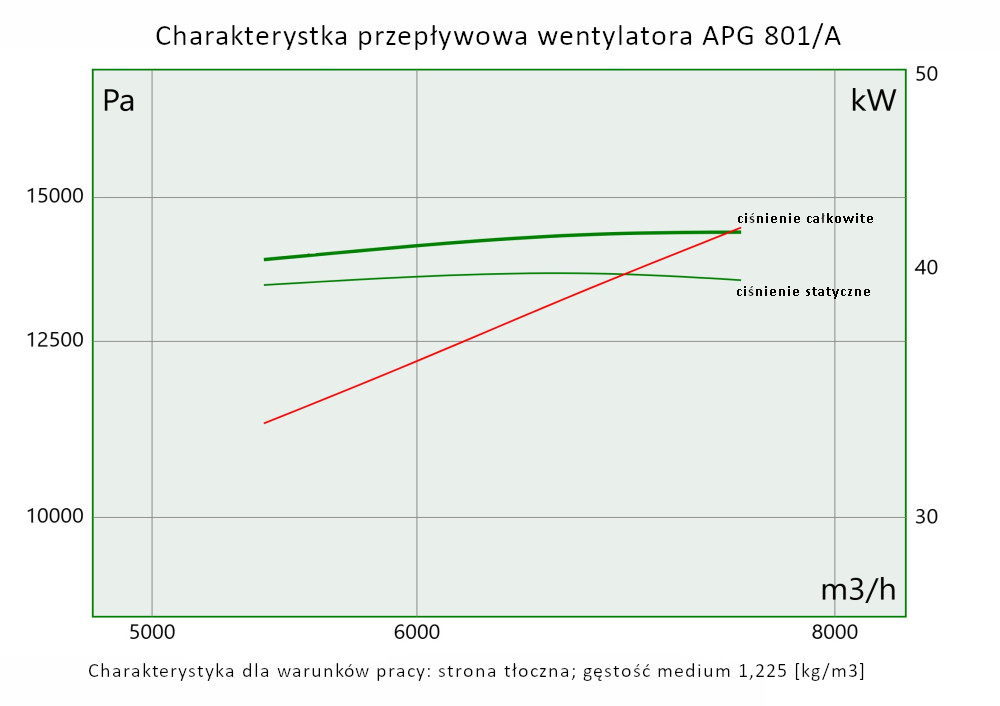

APG 801/A HT wentylator promieniowy wysokotemperaturowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
wysokotemperaturowe | 9530 | 14370 | 55 | 2950 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

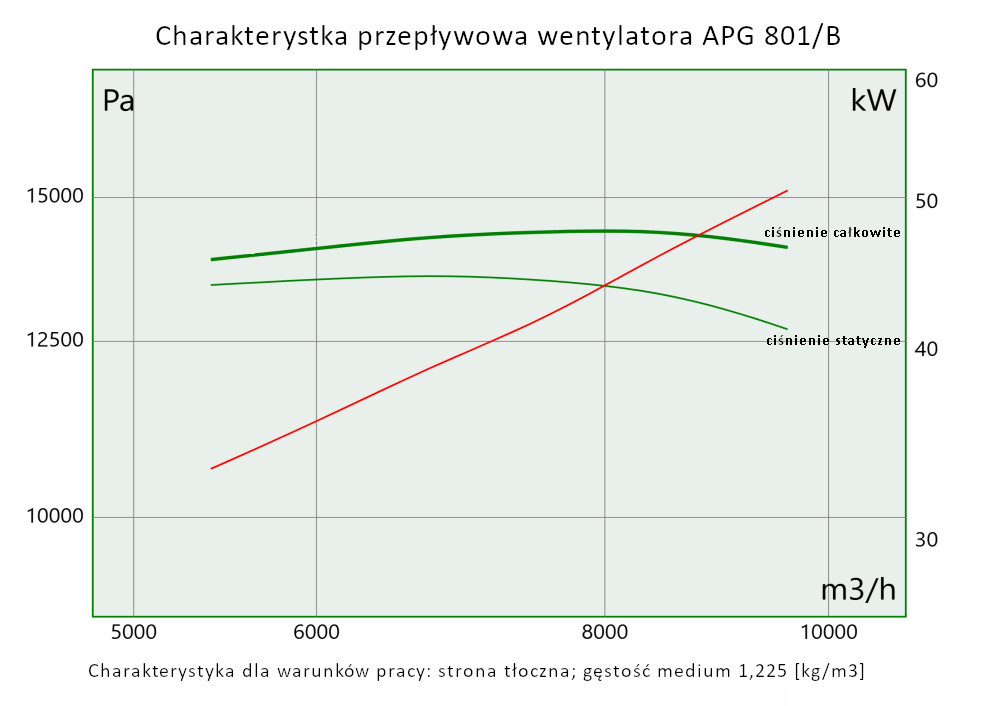

APG 801/B HT wentylator promieniowy wysokotemperaturowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
wysokotemperaturowe | 13420 | 14360 | 75 | 2950 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

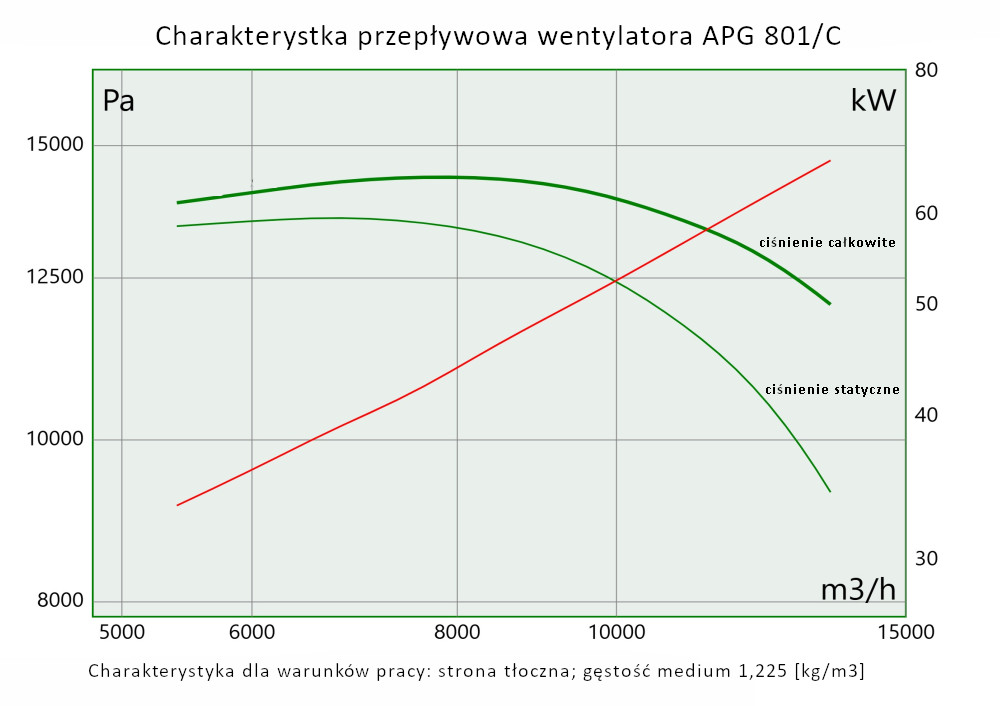

APG 801/C HT wentylator promieniowy wysokotemperaturowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
wysokotemperaturowe | 6000 | 12590 | 30 | 2950 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||
APG 802/A HT wentylator promieniowy wysokotemperaturowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
wysokotemperaturowe | 7500 | 12500 | 37 | 2950 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

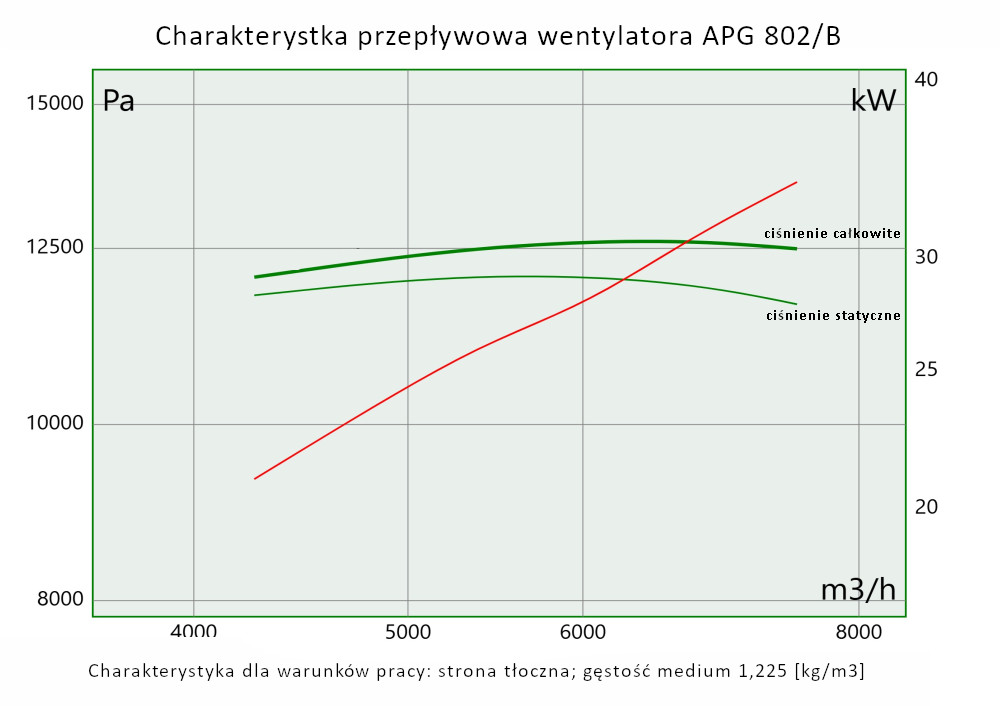

APG 802/B HT wentylator promieniowy wysokotemperaturowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
wysokotemperaturowe | 9560 | 12500 | 45 | 2950 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

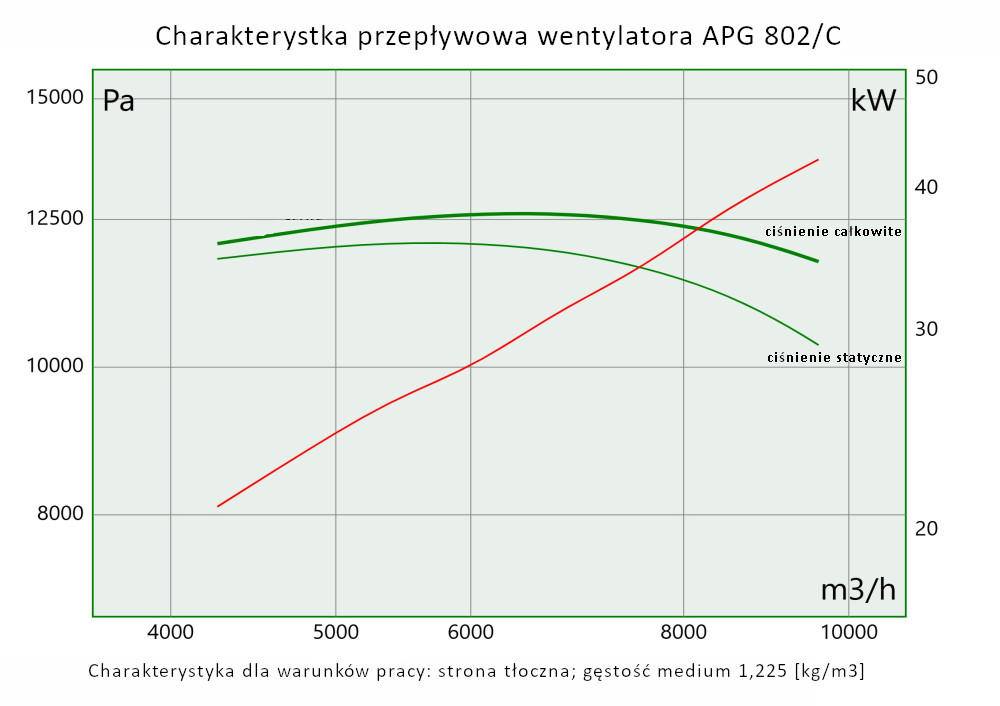

APG 802/C HT wentylator promieniowy wysokotemperaturowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
wysokotemperaturowe | 11960 | 12500 | 55 | 2950 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||
APG 802/D HT wentylator promieniowy wysokotemperaturowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
wysokotemperaturowe | 9600 | 18330 | 75 | 2950 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

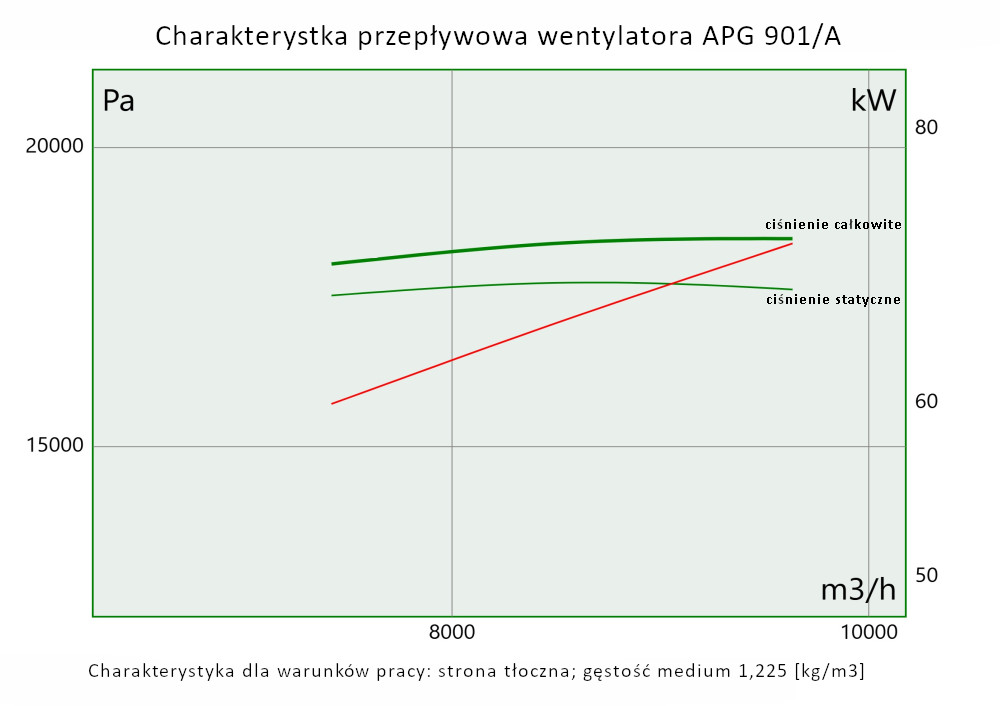

APG 901/A HT wentylator promieniowy wysokotemperaturowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
wysokotemperaturowe | 12000 | 18300 | 90 | 2950 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

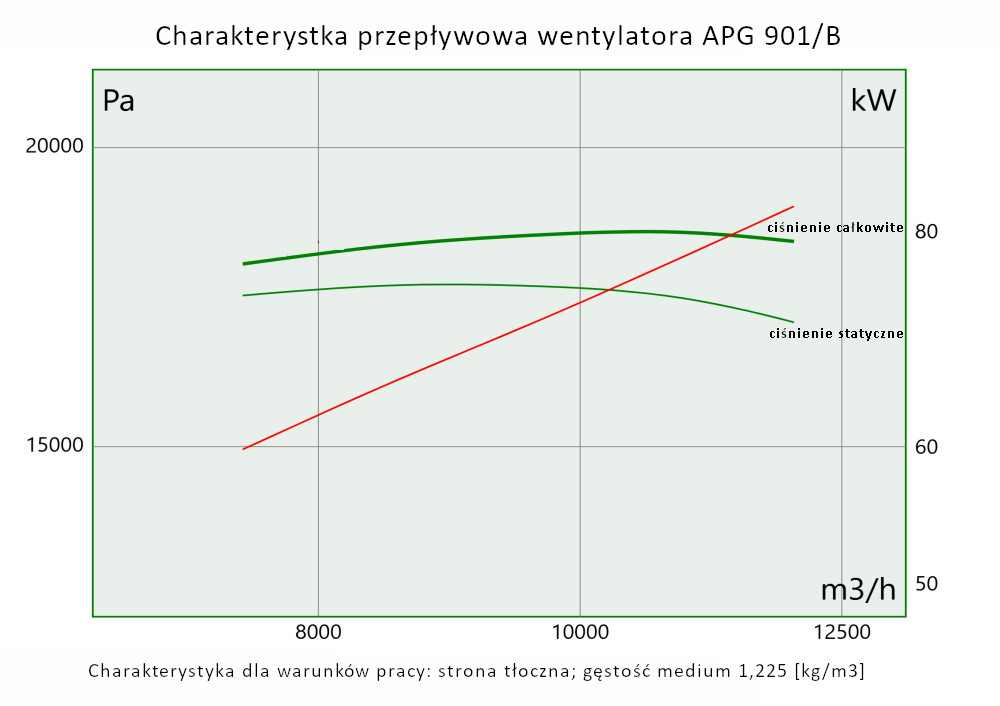

APG 901/B HT wentylator promieniowy wysokotemperaturowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|

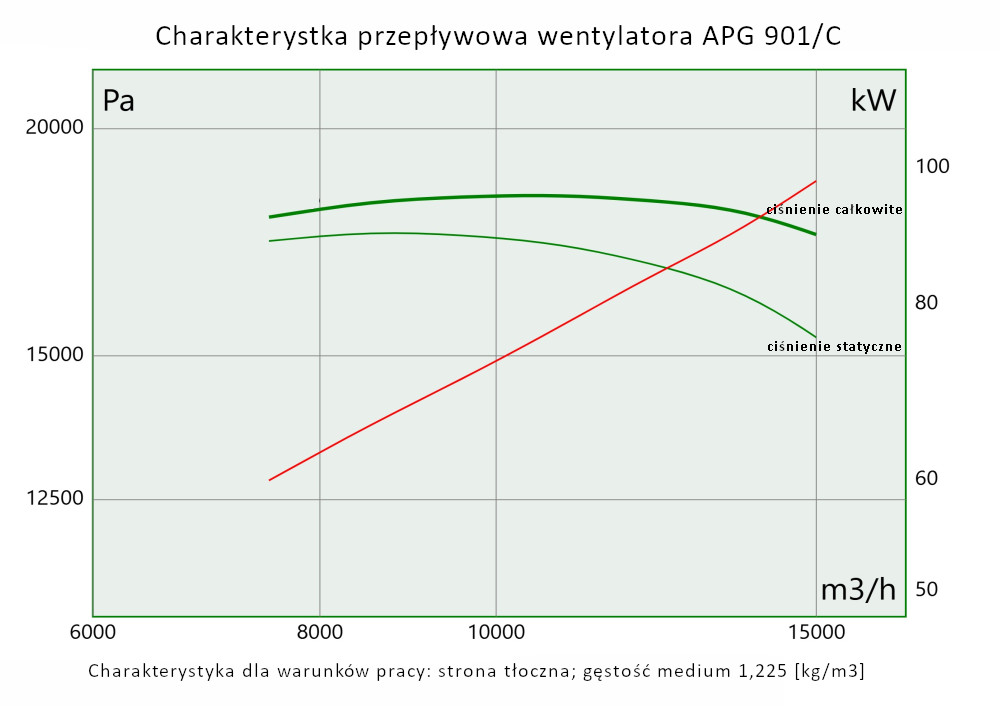

wysokotemperaturowe | 15000 | 18360 | 110 | 2950 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||
APG 901/C HT wentylator promieniowy wysokotemperaturowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
wysokotemperaturowe | 18840 | 18650 | 132 | 2950 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||
APG 901/D HT wentylator promieniowy wysokotemperaturowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
wysokotemperaturowe | 8400 | 16510 | 55 | 2950 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

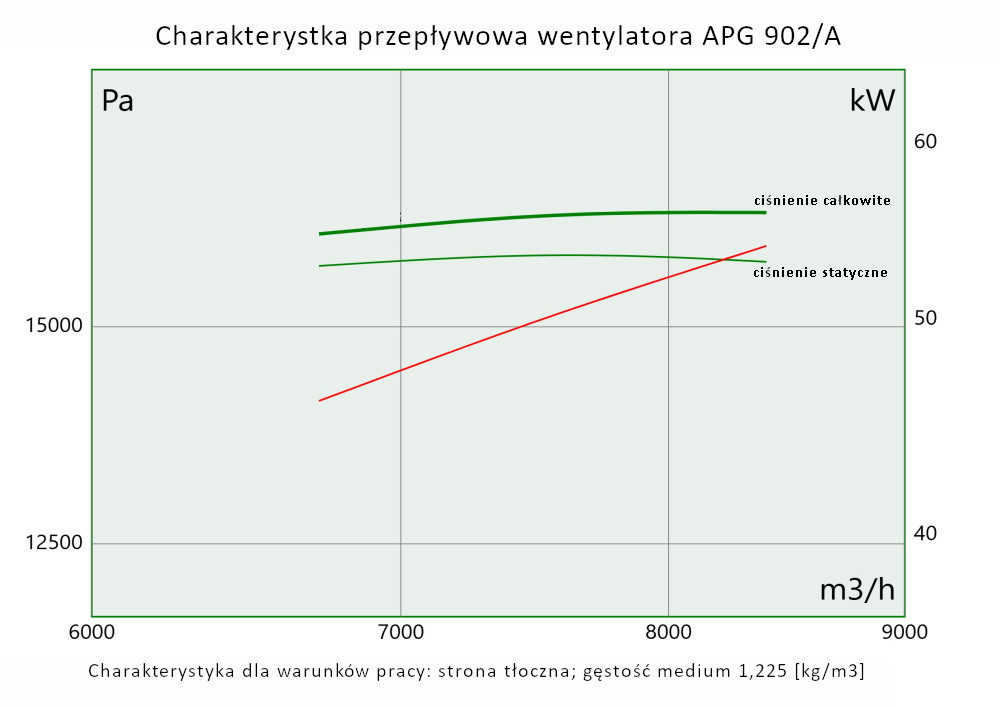

APG 902/A HT wentylator promieniowy wysokotemperaturowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
