OPIS
Wysokotemperaturowe, wysokociśnieniowe, wentylatory promieniowe serii APGc HT przeznaczone są do przetłaczania czystego oraz zapylonego powietrza o temperaturze nieprzekraczającej +350°C. Wyposażone w przeniesienie napędu poprzez przekładnie pasową lub sprzęgło elastyczne. Znajdują zastosowanie w transporcie pneumatycznym, przemyśle cementowym, chemicznym, spożywczym, metalurgicznych oraz hutniczym. Cechą charakterystyczną typoszeregu APGc jest generowanie wysokich ciśnień przy stosunkowo niskim strumieniu objętościowym (wydajności).
KONSTRUKCJA
– obudowa oraz wirnik wentylatora wykonane ze stali czarnej, malowane proszkowo
– wirnik zamknięty z łopatkami zagiętymi do przodu
– obudowa wentylatora na połączeniach zagniatana lub spawana, zależnie od wymaganej szczelności oraz wielkości wentylatora
– napęd wentylatora pośredni poprzez napęd pasowy lub bezpośredni poprzez sprzęgło elastyczne, wirnik osadzony na łożyskowanym wale pośrednim
– odrzutnik ciepła na wale silnika
– silnik w wersji B3 (montaż łapami silnika do ramy wentylatora)
– silnik asynchroniczny trójfazowy przystosowany do pracy ciągłej S1, zabezpieczony termicznie, możliwa regulacja prędkości obrotowej, stopień ochrony IP55, klasa izolacji F.
DOSTĘPNE WYKONANIA
– obudowa oraz wirnik wykonany ze stali nierdzewnej AISI304L
– obudowa oraz wirnik wykonany ze stali kwasoodpornej AISI316L
– wykonanie elementów wrażliwych ze stali trudnościeralnej XAR-450
– wykonanie ze stali CORTEN
– wykonania specjalne i ocynkowane
– obudowa izolowana termicznie oraz akustycznie
SPECYFIKACJA
– przetłaczane medium: powietrze czyste lub zapylone
– zakres temperaturowy przetłaczanego medium -20…+350°C
– zakres temperaturowy otoczenia silnika -20…+40°C
– napięcie zasilania 3x400VAC 50Hz (inne na zapytanie)

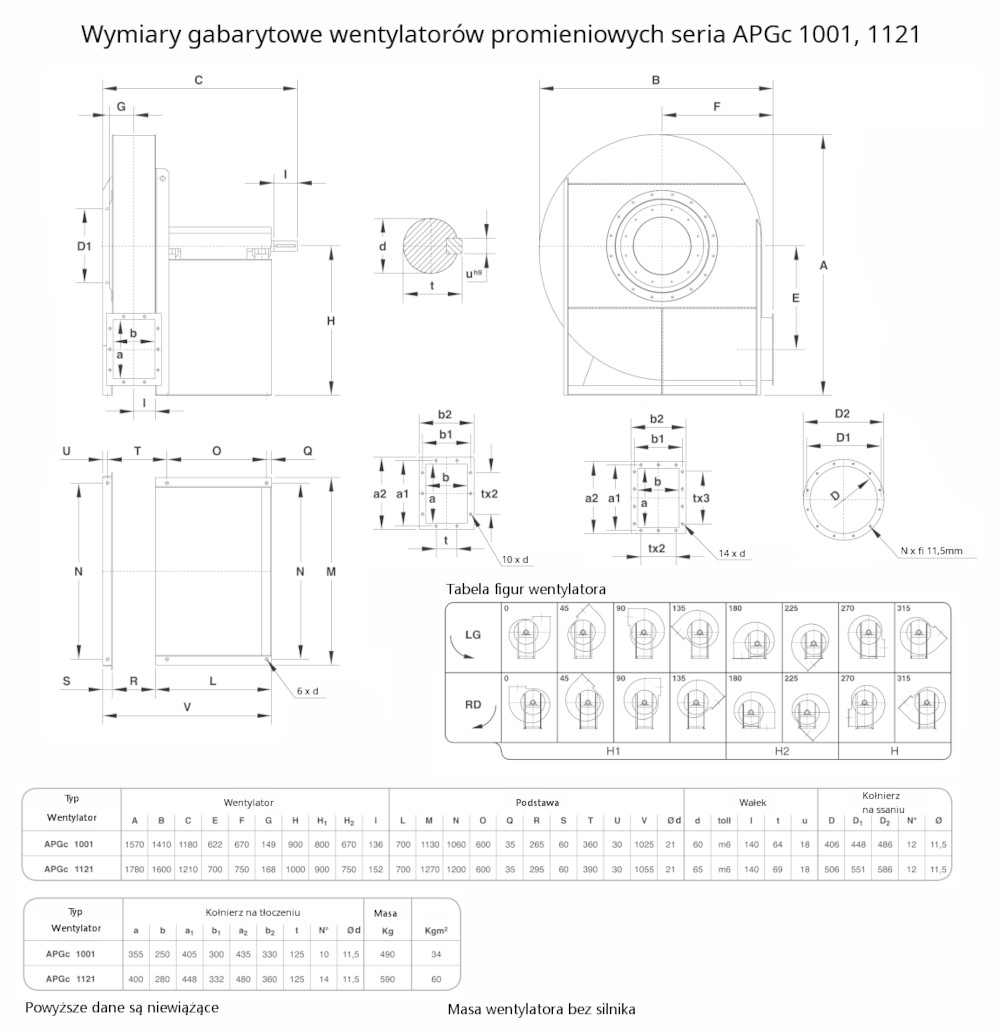

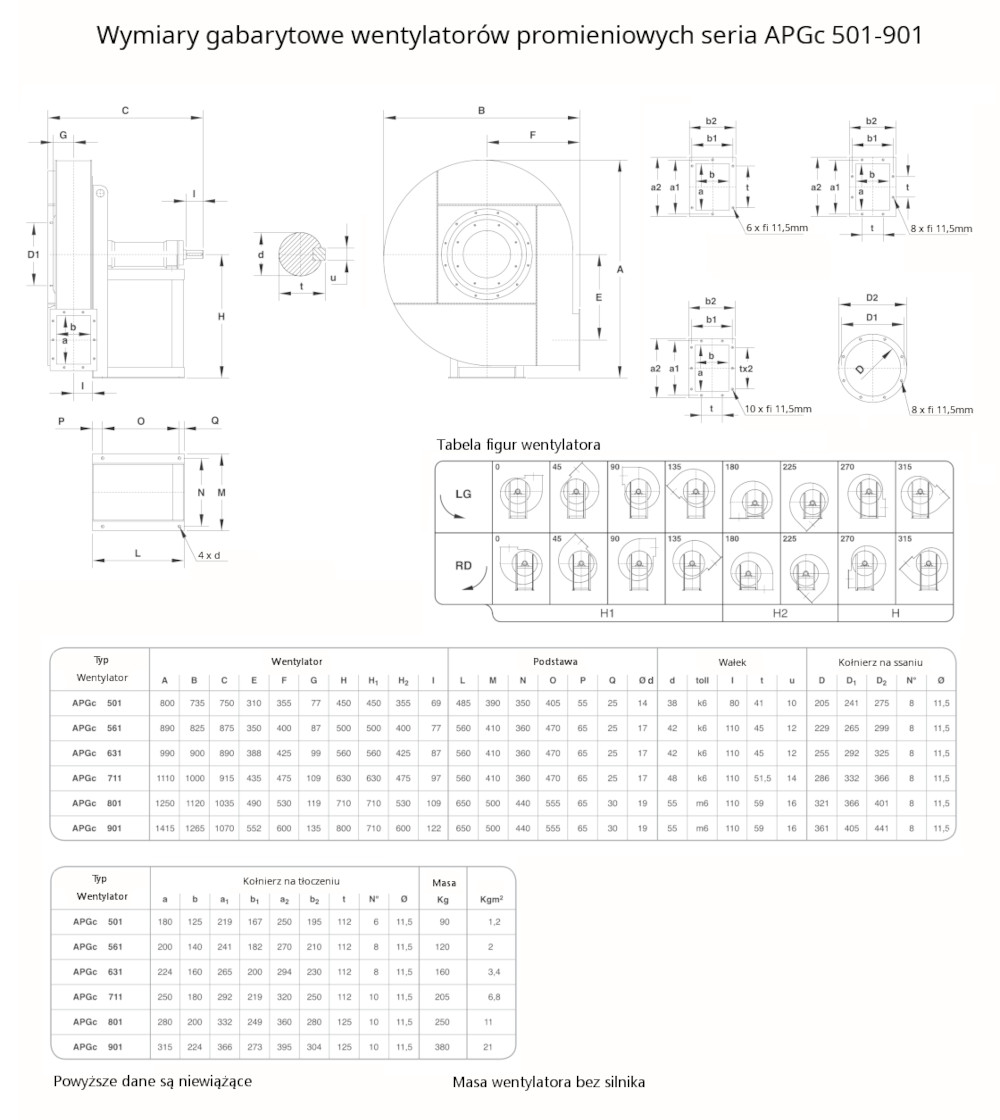

– figury LG, RD oraz kąty wg karty katalogowej
AKCESORIA
– połączenia elastyczne
– przeciwkołnierze
– wibroizolatory
– mechaniczne regulatory przepływu
| Zdjęcie | Nazwa | Wykonanie | Wydajność (m3/h) | Ciśnienie (Pa) | Moc (kW) | Prędkość (obr/min) | Napięcie (V) | Wysyłka | Cena | |||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
wysokotemperaturowe | 5170 | 10350 | - | 4000 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

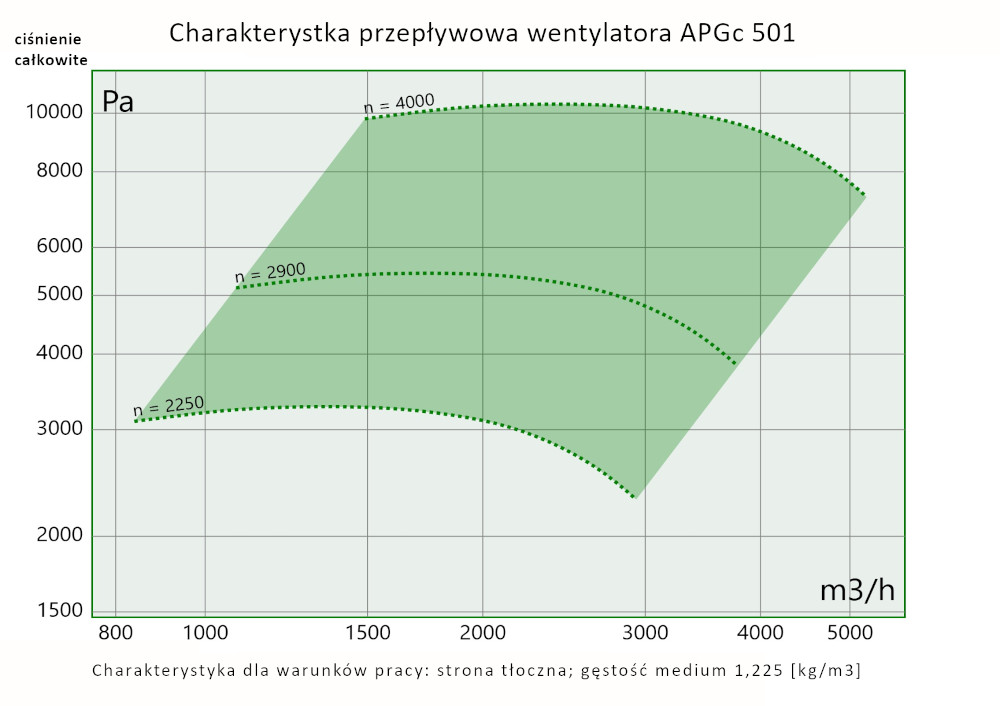

APGc 501 HT wentylator promieniowy wysokotemperaturowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
wysokotemperaturowe | 6590 | 10500 | - | 3550 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

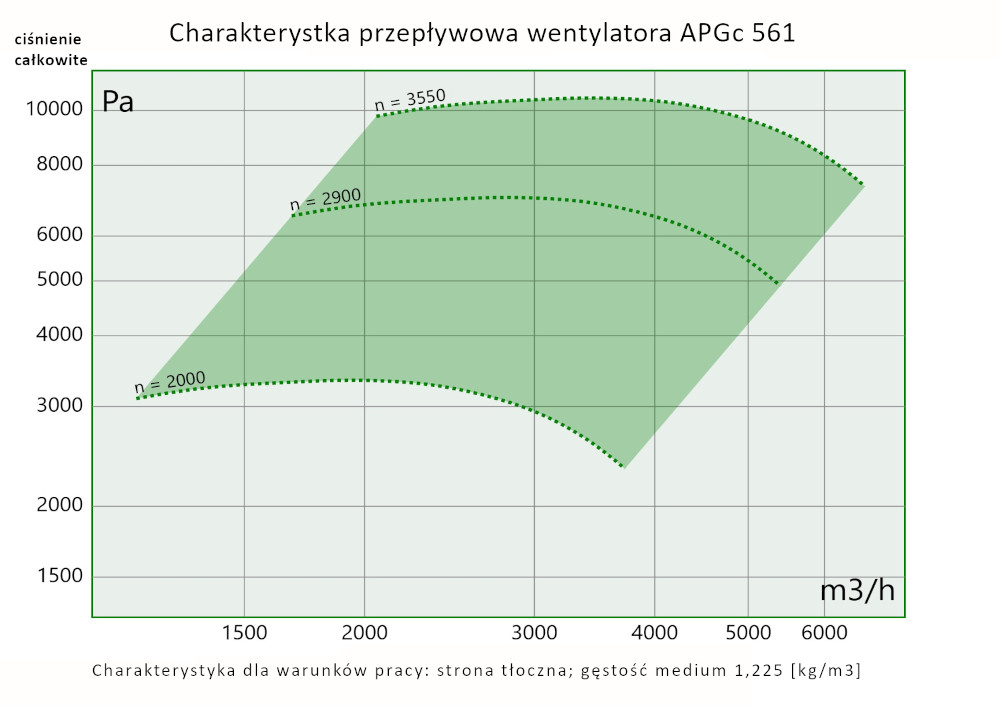

APGc 561 HT wentylator promieniowy wysokotemperaturowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
wysokotemperaturowe | 8820 | 11400 | - | 3350 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

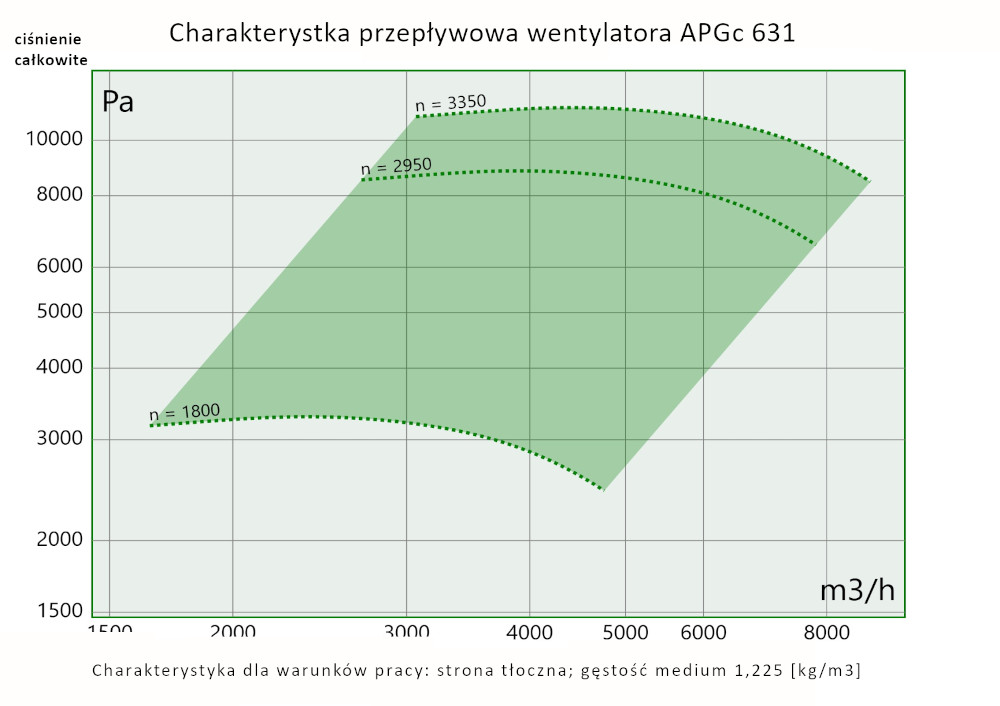

APGc 631 HT wentylator promieniowy wysokotemperaturowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
wysokotemperaturowe | 11820 | 13600 | - | 3250 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

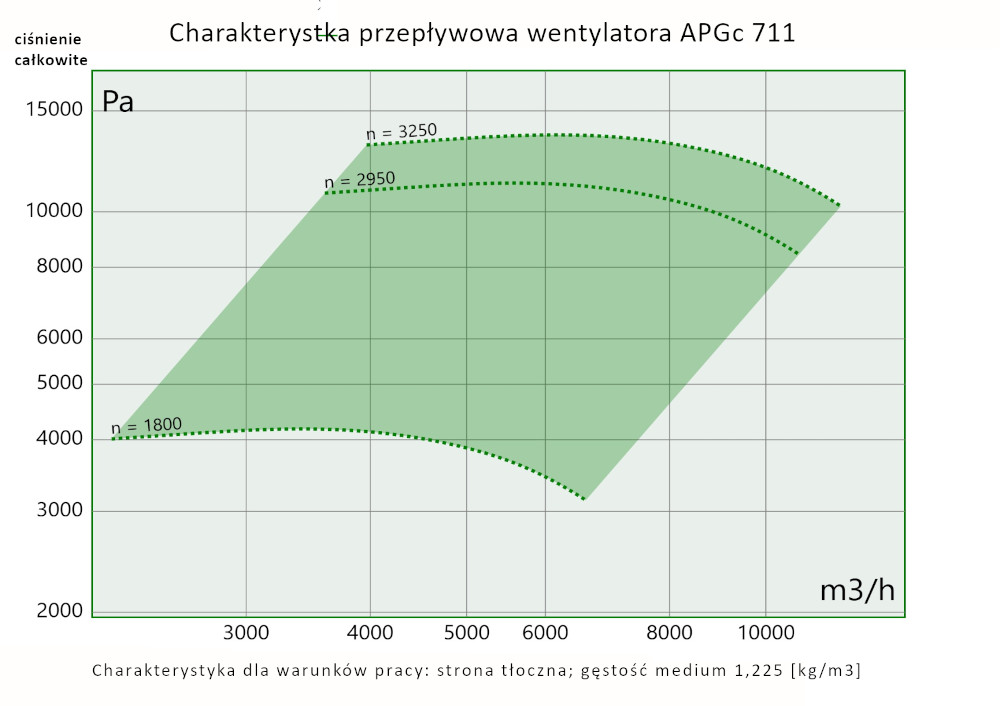

APGc 711 HT wentylator promieniowy wysokotemperaturowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
wysokotemperaturowe | 15920 | 16400 | - | 3150 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

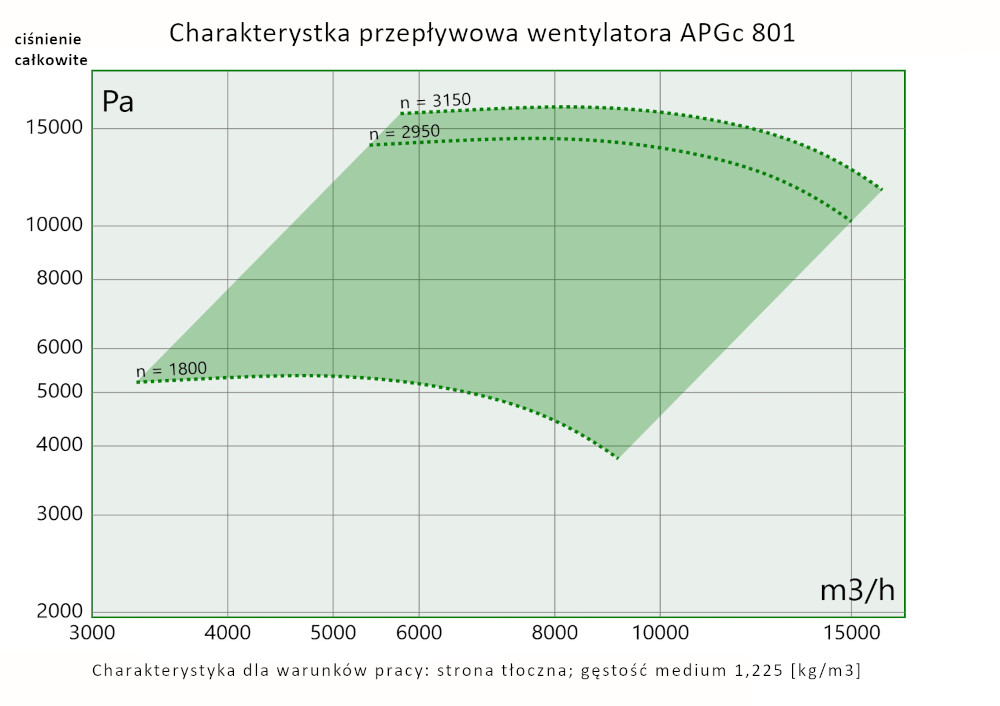

APGc 801 HT wentylator promieniowy wysokotemperaturowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
wysokotemperaturowe | 21060 | 18100 | - | 2950 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

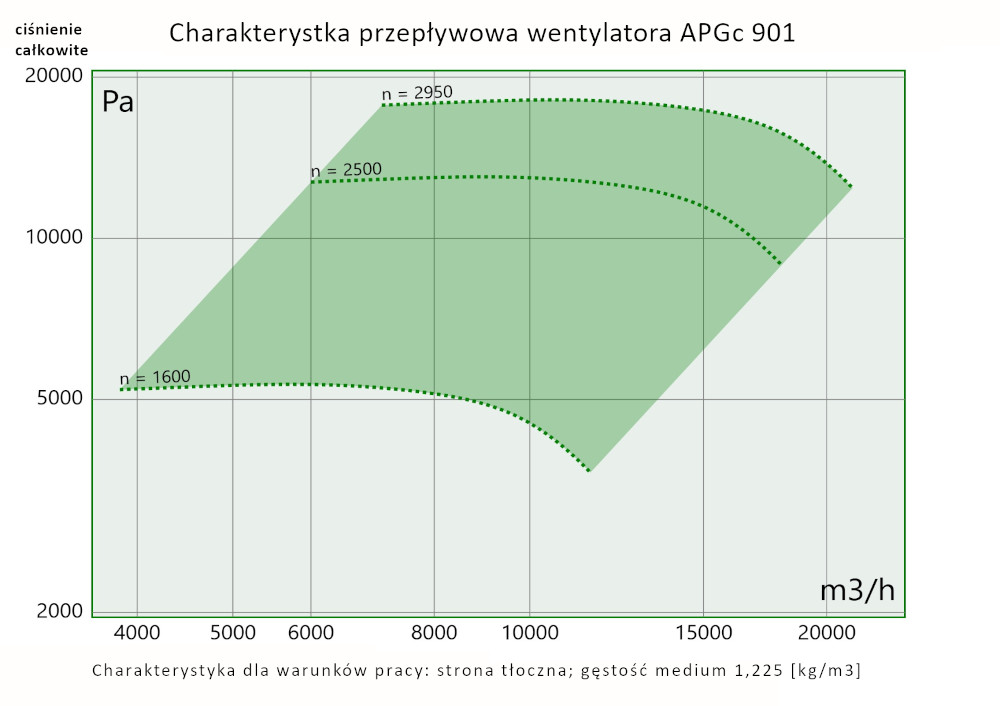

APGc 901 HT wentylator promieniowy wysokotemperaturowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
wysokotemperaturowe | 25700 | 16700 | - | 2600 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

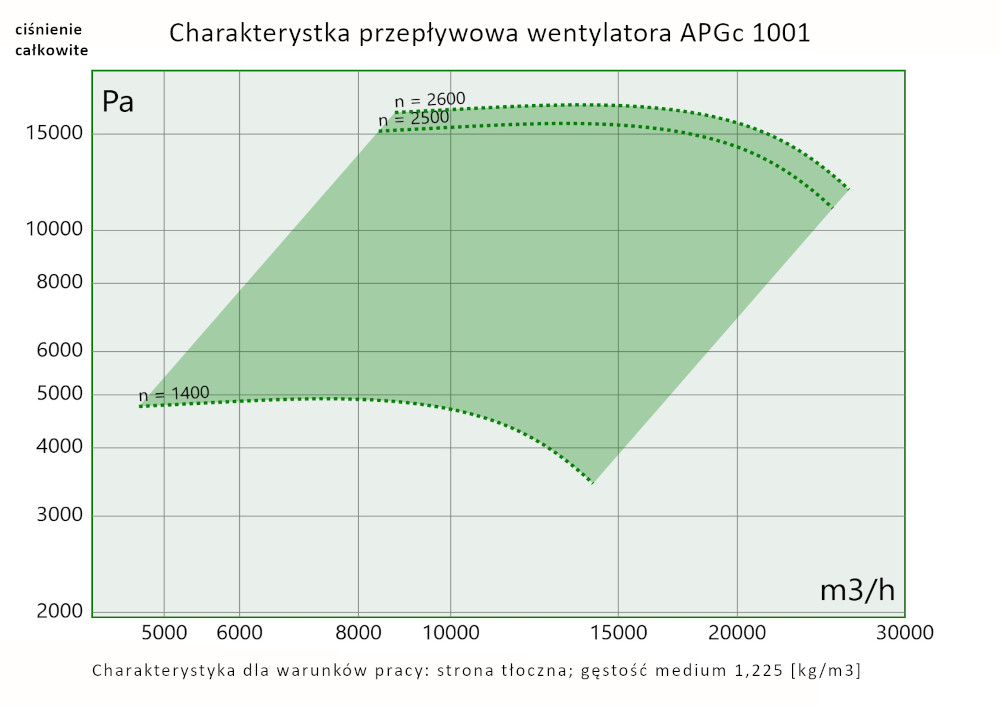

APGc 1001 HT wentylator promieniowy wysokotemperaturowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
wysokotemperaturowe | 32400 | 16400 | - | 2300 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

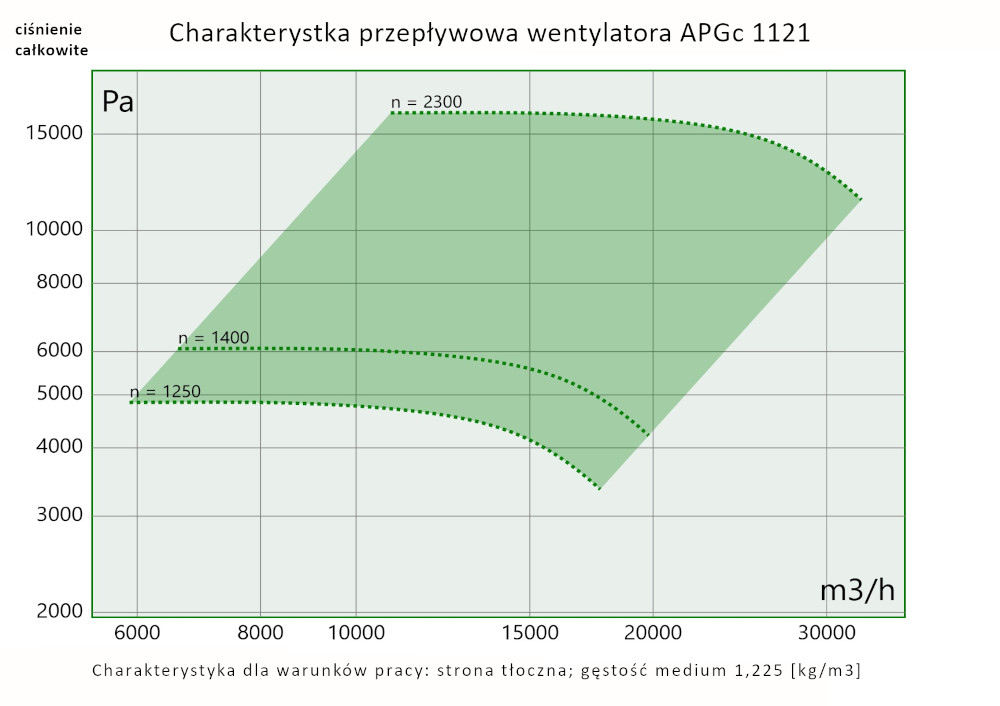

APGc 1121 HT wentylator promieniowy wysokotemperaturowy
