OPIS
Wysokotemperaturowe, wysokociśnieniowe, wentylatory promieniowe serii APRF HT przeznaczone są do przetłaczania czystego oraz zapylonego powietrza o temperaturze nie przekraczającej +150°C. Znajdują zastosowanie w transporcie pneumatycznym, przemyśle cementowym, chemicznym, spożywczym, metalurgicznych oraz hutniczym. Cechą charakterystyczną wentylatora jest generowanie wysokich ciśnień przy stosunkowo niskim strumieniu objętościowym (wydajności).
KONSTRUKCJA
– obudowa oraz wirnik wentylatora wykonane ze stali czarnej, malowane proszkowo
– wirnik zamknięty z łopatkami zagiętymi do tyłu
– obudowa wentylatora na połączeniach zagniatana lub spawana, zależnie od wymaganej szczelności oraz wielkości wentylatora
– napęd wentylatora bezpośredni (wirnik osadzony na wale silnika)
– odrzutnik ciepła na wale silnika
– silnik w wersji B3 dla wykonania mechanicznego ES.4 (montaż łapami silnika do podstawy wentylatora) lub wersji B5 dla wykonania ES.5 (montaż kołnierzem silnika do obudowy wentylatora).
– silnik asynchroniczny trójfazowy przystosowany do pracy ciągłej S1, zabezpieczony termicznie, możliwa regulacja prędkości obrotowej, stopień ochrony IP55, klasa izolacji F.
DOSTĘPNE WYKONANIA
– obudowa oraz wirnik wykonany ze stali nierdzewnej AISI304
– obudowa oraz wirnik wykonany ze stali kwasoodpornej AISI316
– wykonanie elementów wrażliwych ze stali trudnościeralnej XAR-450
– wykonanie ze stali CORTEN
– wykonania specjalne i ocynkowane
– obudowa izolowana termicznie oraz akustycznie
SPECYFIKACJA
– przetłaczane medium: powietrze czyste lub zapylone
– zakres temperaturowy przetłaczanego medium -20…+150°C
– zakres temperaturowy otoczenia silnika -20…+40°C
– napięcie zasilania 3x400VAC 50Hz (inne na zapytanie)
– figury LG, RD oraz kąty wg karty katalogowej
AKCESORIA
– połączenia elastyczne
– przeciwkołnierze
– wibroizolatory
– mechaniczne regulatory przepływu
| Zdjęcie | Nazwa | Wykonanie | Wydajność (m3/h) | Ciśnienie (Pa) | Moc (kW) | Prędkość (obr/min) | Napięcie (V) | Wysyłka | Cena | |||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
wysokotemperaturowe | 1060 | 4145 | 1.5 | 2850 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||
APRF 502 HT wentylator promieniowy wysokotemperaturowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
wysokotemperaturowe | 1670 | 5650 | 3 | 2850 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||
APRF 561 HT wentylator promieniowy wysokotemperaturowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
wysokotemperaturowe | 1320 | 7350 | 4 | 2900 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||
APRF 631/A HT wentylator promieniowy wysokotemperaturowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
wysokotemperaturowe | 2090 | 7340 | 5.5 | 2900 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||
APRF 631/B HT wentylator promieniowy wysokotemperaturowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
wysokotemperaturowe | 1850 | 9560 | 7.5 | 2920 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||
APRF 711/A HT wentylator promieniowy wysokotemperaturowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
wysokotemperaturowe | 2380 | 9550 | 9 | 2920 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||
APRF 711/B HT wentylator promieniowy wysokotemperaturowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
wysokotemperaturowe | 3000 | 9550 | 11 | 2920 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||
APRF 711/C HT wentylator promieniowy wysokotemperaturowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
wysokotemperaturowe | 1550 | 8590 | 5.5 | 2900 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||
APRF 712/A HT wentylator promieniowy wysokotemperaturowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
wysokotemperaturowe | 2100 | 8590 | 7.5 | 2900 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||
APRF 712/B HT wentylator promieniowy wysokotemperaturowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
wysokotemperaturowe | 2690 | 8590 | 9 | 2900 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||
APRF 712/C HT wentylator promieniowy wysokotemperaturowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
wysokotemperaturowe | 2100 | 12400 | 11 | 2950 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||
APRF 801/A HT wentylator promieniowy wysokotemperaturowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
wysokotemperaturowe | 3000 | 12400 | 15 | 2950 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||
APRF 801/B HT wentylator promieniowy wysokotemperaturowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
wysokotemperaturowe | 4240 | 12400 | 18.5 | 2950 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||
APRF 801/C HT wentylator promieniowy wysokotemperaturowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
wysokotemperaturowe | 2400 | 3000 | 3 | 1450 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||
APRF 801/D HT wentylator promieniowy wysokotemperaturowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
wysokotemperaturowe | 1860 | 10900 | 9 | 2940 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||
APRF 802/A HT wentylator promieniowy wysokotemperaturowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
wysokotemperaturowe | 2400 | 10830 | 11 | 2940 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||
APRF 802/B HT wentylator promieniowy wysokotemperaturowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
wysokotemperaturowe | 3800 | 10830 | 15 | 2940 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||
APRF 802/C HT wentylator promieniowy wysokotemperaturowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
wysokotemperaturowe | 2700 | 15900 | 18.5 | 2950 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||
APRF 901/A HT wentylator promieniowy wysokotemperaturowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
wysokotemperaturowe | 3340 | 15900 | 22 | 2950 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||
APRF 901/B HT wentylator promieniowy wysokotemperaturowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
wysokotemperaturowe | 4780 | 15900 | 30 | 2950 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||
APRF 901/C HT wentylator promieniowy wysokotemperaturowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
wysokotemperaturowe | 6000 | 15900 | 37 | 2950 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||
APRF 901/D HT wentylator promieniowy wysokotemperaturowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
wysokotemperaturowe | 3760 | 3900 | 5.5 | 1450 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||
APRF 901/E HT wentylator promieniowy wysokotemperaturowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
wysokotemperaturowe | 3350 | 14100 | 18.5 | 2950 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||
APRF 902/A HT wentylator promieniowy wysokotemperaturowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
wysokotemperaturowe | 4230 | 14100 | 22 | 2950 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||
APRF 902/B HT wentylator promieniowy wysokotemperaturowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
wysokotemperaturowe | 6000 | 14100 | 30 | 2950 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

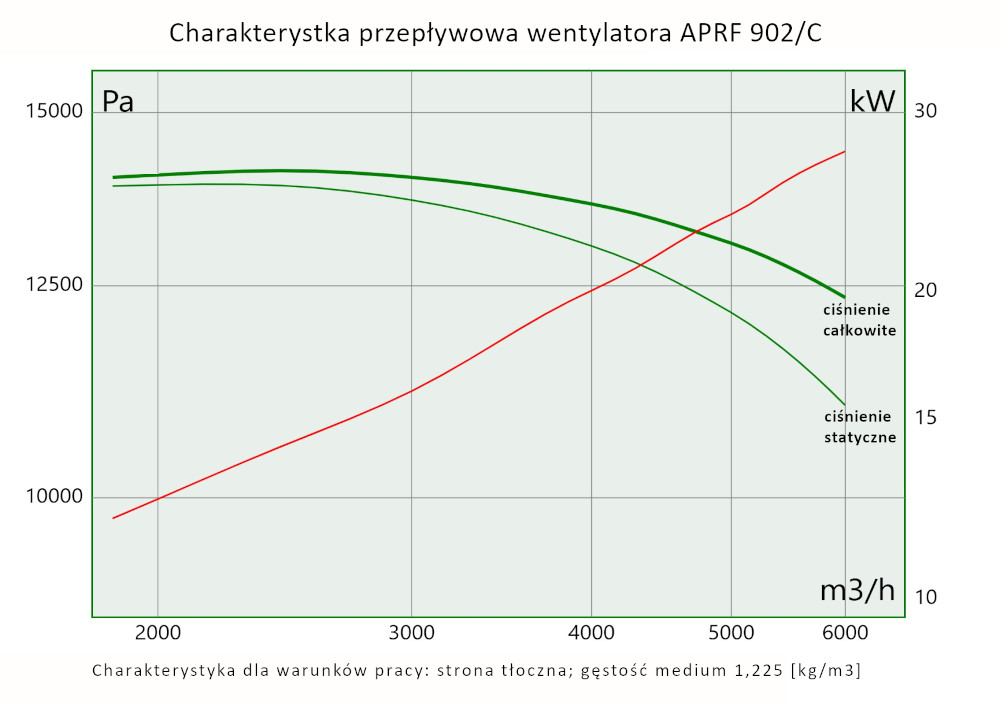

APRF 902/C HT wentylator promieniowy wysokotemperaturowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
wysokotemperaturowe | 3330 | 3450 | 4 | 1450 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

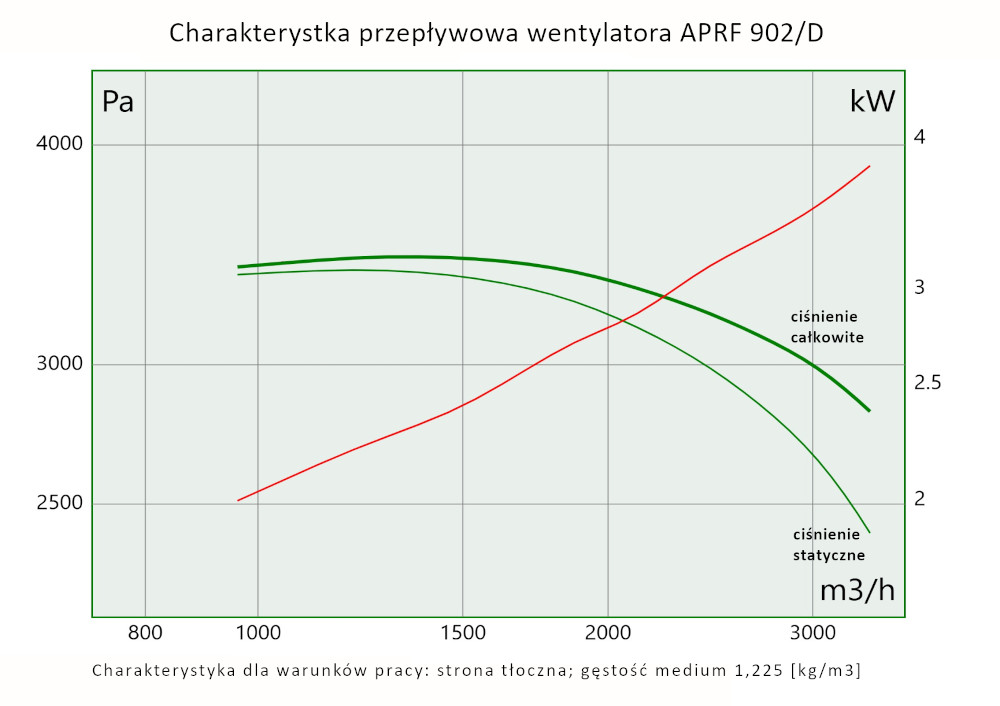

APRF 902/D HT wentylator promieniowy wysokotemperaturowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
wysokotemperaturowe | 4240 | 20200 | 37 | 2970 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||
APRF 1001/A HT wentylator promieniowy wysokotemperaturowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
wysokotemperaturowe | 6000 | 20200 | 45 | 2970 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||
APRF 1001/B HT wentylator promieniowy wysokotemperaturowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
wysokotemperaturowe | 5400 | 4920 | 11 | 1450 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||
APRF 1001/D HT wentylator promieniowy wysokotemperaturowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
wysokotemperaturowe | 7480 | 20100 | 55 | 2970 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||
APRF 1001/C HT wentylator promieniowy wysokotemperaturowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
wysokotemperaturowe | 4250 | 17900 | 30 | 2970 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||
APRF 1002/A HT wentylator promieniowy wysokotemperaturowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
wysokotemperaturowe | 5400 | 17900 | 37 | 2970 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||
APRF 1002/B HT wentylator promieniowy wysokotemperaturowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
wysokotemperaturowe | 7470 | 17850 | 45 | 2970 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||
APRF 1002/C HT wentylator promieniowy wysokotemperaturowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
wysokotemperaturowe | 4780 | 4400 | 7.5 | 1450 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||
APRF 1002/D HT wentylator promieniowy wysokotemperaturowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
wysokotemperaturowe | 8360 | 25000 | 90 | 2980 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||
APRF 1121/A HT wentylator promieniowy wysokotemperaturowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
wysokotemperaturowe | 12000 | 25000 | 110 | 2980 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||
APRF 1121/B HT wentylator promieniowy wysokotemperaturowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
wysokotemperaturowe | 15000 | 25000 | 132 | 2980 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||
APRF 1121/C HT wentylator promieniowy wysokotemperaturowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
wysokotemperaturowe | 7450 | 5400 | 18.5 | 1450 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||
APRF 1121/D HT wentylator promieniowy wysokotemperaturowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
wysokotemperaturowe | 8400 | 22350 | 75 | 2980 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||
APRF 1122/A HT wentylator promieniowy wysokotemperaturowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
wysokotemperaturowe | 10750 | 22350 | 90 | 2980 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||
APRF 1122/B HT wentylator promieniowy wysokotemperaturowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
