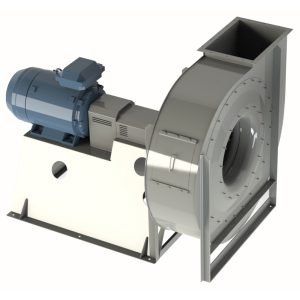

OPIS
Wysokotemperaturowe, wysokociśnieniowe, wentylatory promieniowe serii APRF/N8 HT przeznaczone są do przetłaczania czystego oraz zapylonego powietrza o temperaturze nieprzekraczającej +350°C. Seria wentylatorów przemysłowych APRF/N8 HT jest wyposażona napęd bezpośredni z wykorzystaniem wałka pośredniego oraz sprzęgła elastycznego. Znajdują zastosowanie w transporcie pneumatycznym, przemyśle cementowym, chemicznym, spożywczym, metalurgicznych oraz hutniczym. Cechą charakterystyczną typoszeregu APRF/N8 HT jest generowanie wysokich ciśnień przy stosunkowo niskim strumieniu objętościowym (wydajności).
KONSTRUKCJA
– obudowa oraz wirnik wentylatora wykonane ze stali czarnej, malowane proszkowo
– wirnik zamknięty z łopatkami zagiętymi do tyłu
– obudowa wentylatora na spawana
– napęd wentylatora bezpośredni poprzez sprzęgło elastyczne, wirnik osadzony na łożyskowanym wale pośrednim
– odrzutnik ciepła na wale silnika
– silnik w wersji B3 (montaż łapami silnika do ramy wentylatora)
– silnik asynchroniczny trójfazowy przystosowany do pracy ciągłej S1, zabezpieczony termicznie, możliwa regulacja prędkości obrotowej, stopień ochrony IP55, klasa izolacji F
DOSTĘPNE WYKONANIA
– obudowa oraz wirnik wykonany ze stali nierdzewnej AISI304L
– obudowa oraz wirnik wykonany ze stali kwasoodpornej AISI316L
– wykonanie elementów wrażliwych ze stali trudnościeralnej XAR-450
– wykonanie ze stali CORTEN
– wykonania specjalne i ocynkowane
– obudowa izolowana termicznie oraz akustycznie
SPECYFIKACJA
– przetłaczane medium: powietrze czyste lub zapylone
– zakres temperaturowy przetłaczanego medium -20…+350°C
– zakres temperaturowy otoczenia silnika -20…+40°C
– napięcie zasilania 3x400VAC 50Hz (inne na zapytanie)
– figury LG, RD oraz kąty wg karty katalogowej

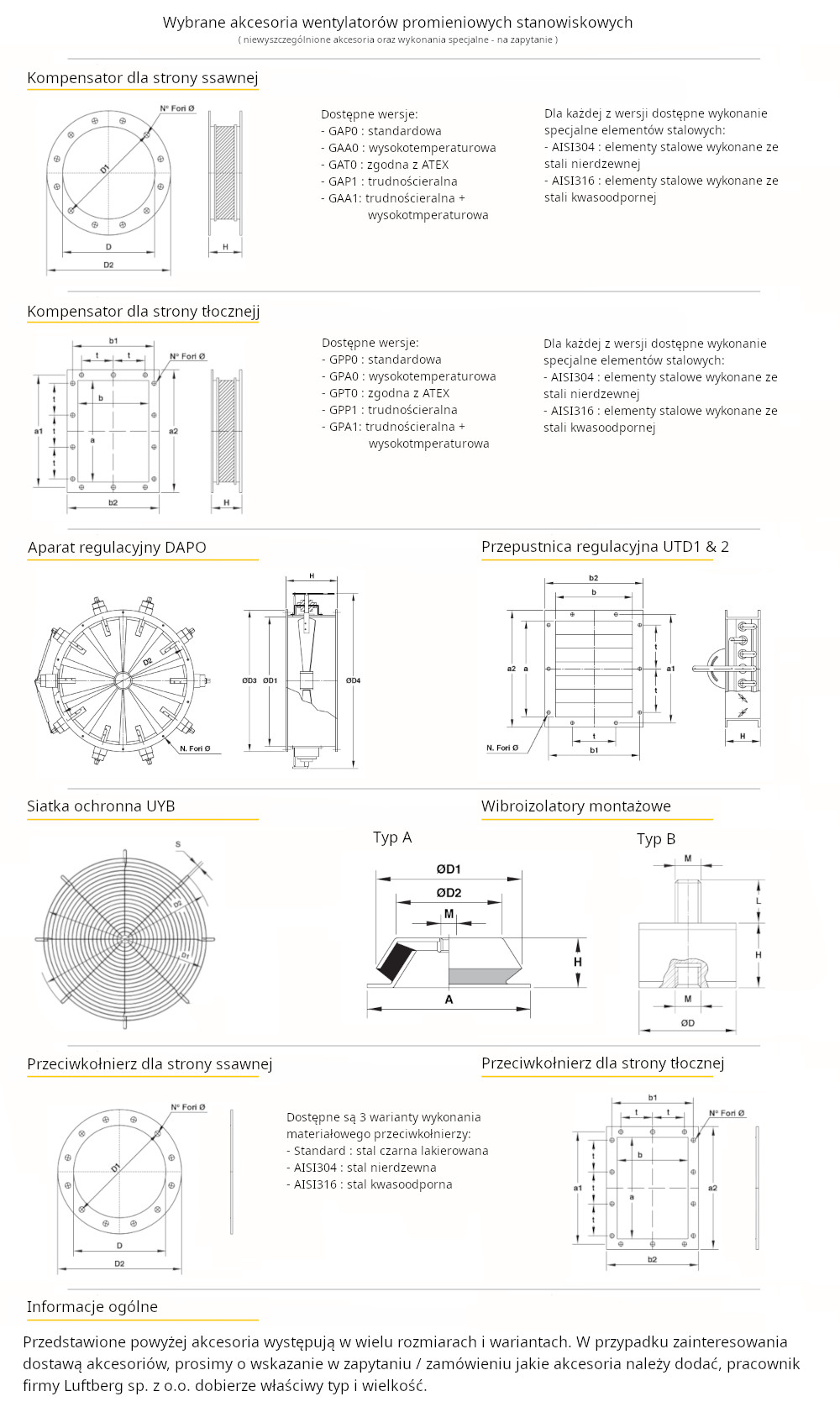

AKCESORIA
– połączenia elastyczne
– przeciwkołnierze
– wibroizolatory
– mechaniczne regulatory przepływu
| Zdjęcie | Nazwa | Wykonanie | Wydajność (m3/h) | Ciśnienie (Pa) | Moc (kW) | Prędkość (obr/min) | Napięcie (V) | Wysyłka | Cena | |||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
wysokotemperaturowe | 7500 | 5400 | 18.5 | 1460 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

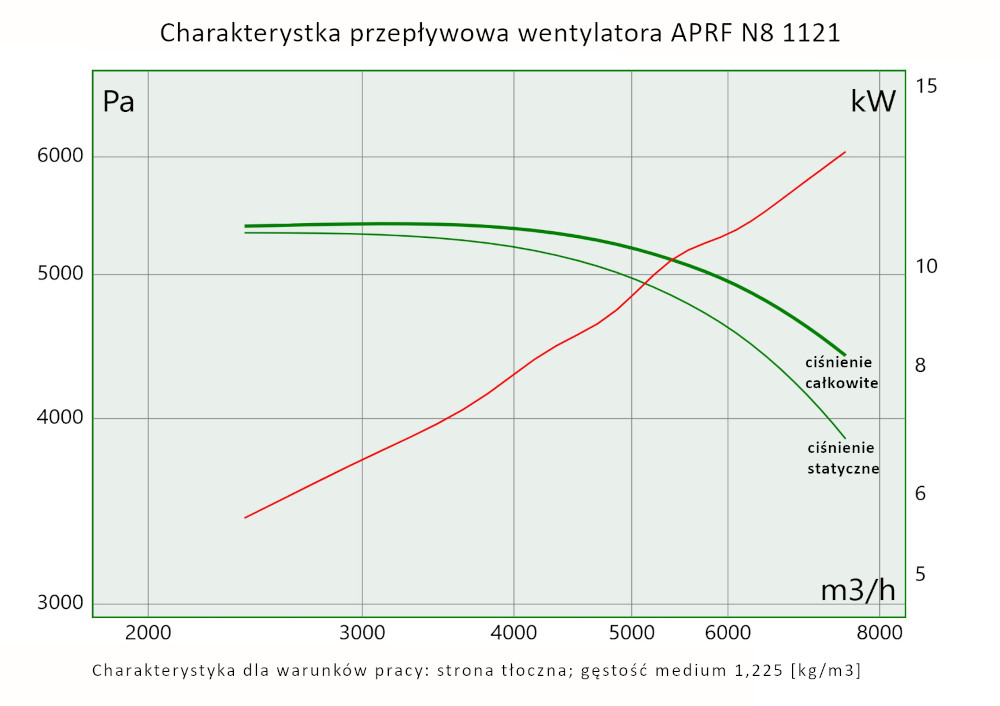

APRF/N8 1121 HT wentylator promieniowy wysokotemperaturowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
wysokotemperaturowe | 9500 | 7350 | 30 | 1470 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

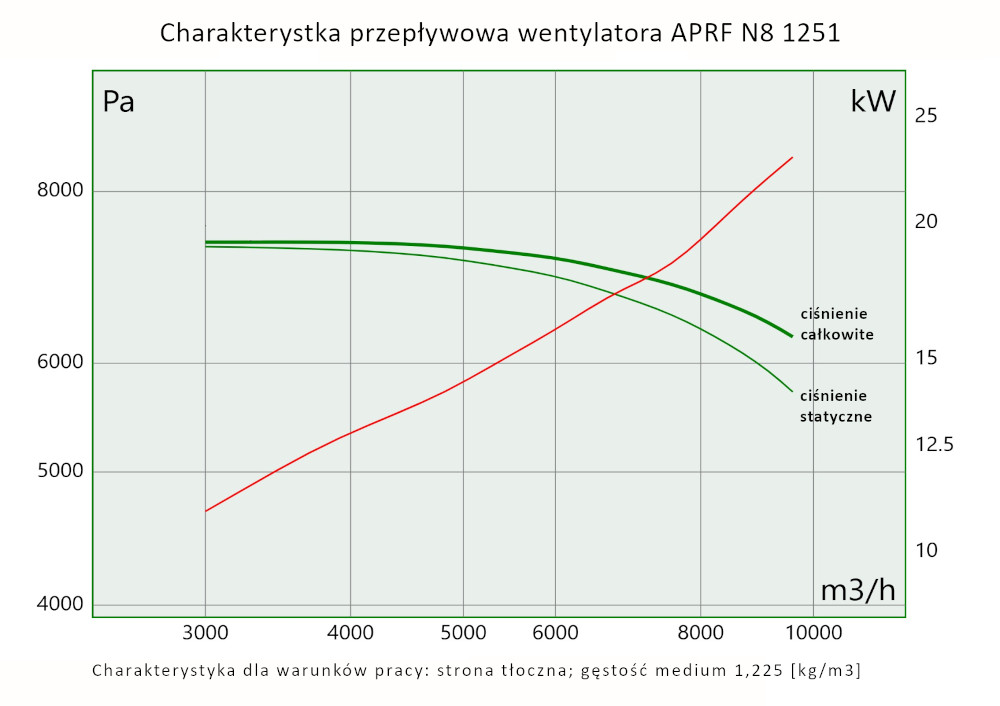

APRF/N8 1251 HT wentylator promieniowy wysokotemperaturowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
wysokotemperaturowe | 9500 | 6700 | 22 | 1460 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

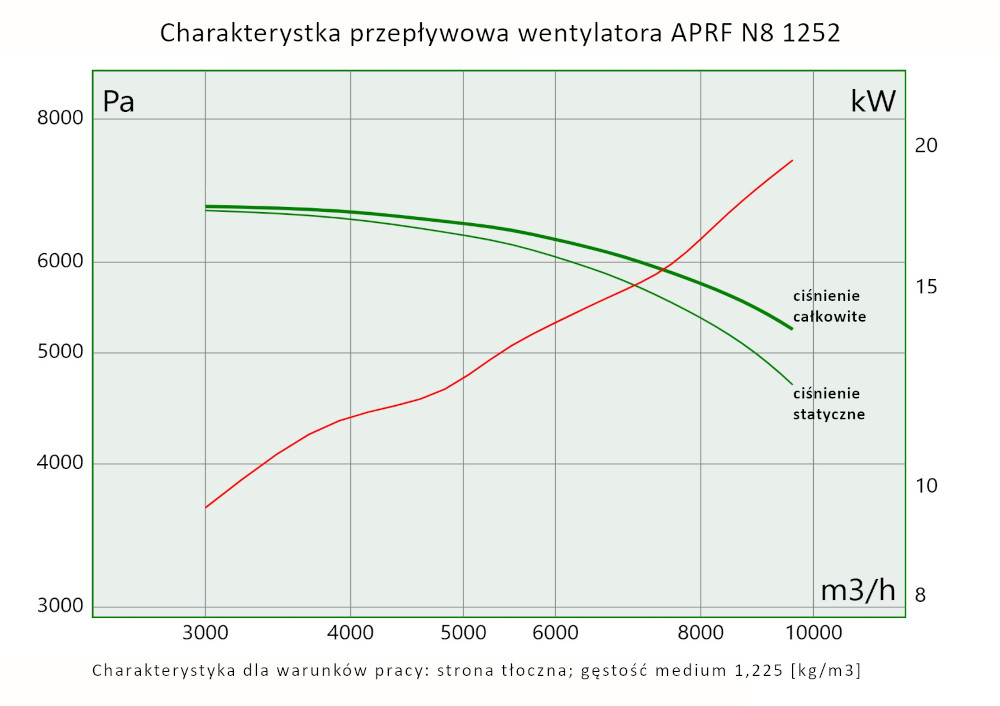

APRF/N8 1252 HT wentylator promieniowy wysokotemperaturowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
wysokotemperaturowe | 11900 | 9300 | 45 | 1470 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

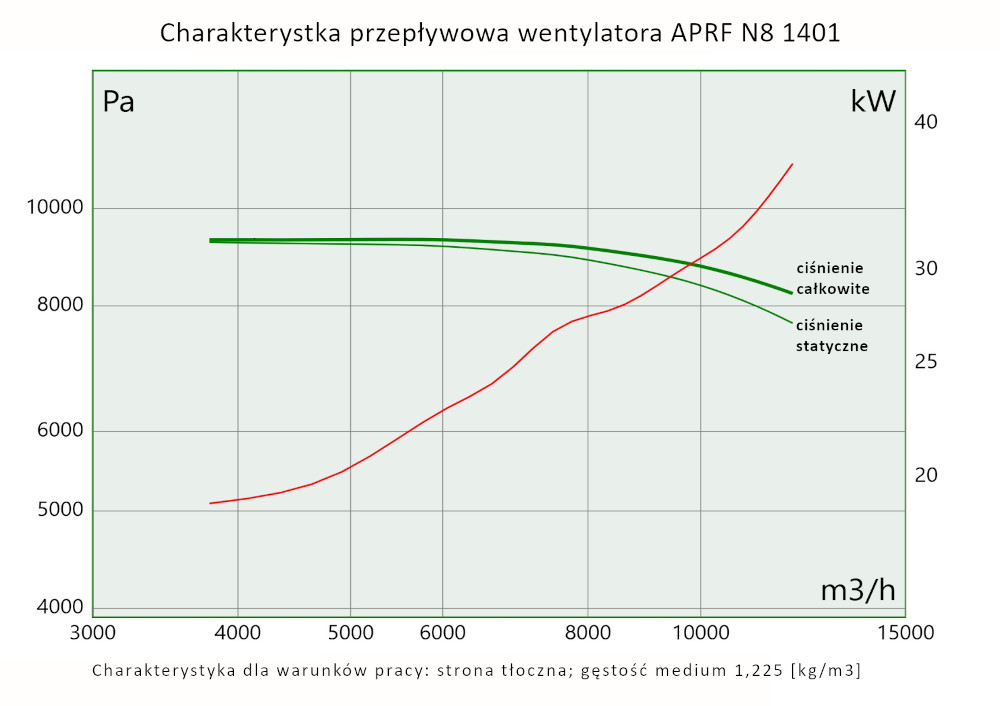

APRF/N8 1401 HT wentylator promieniowy wysokotemperaturowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
wysokotemperaturowe | 11700 | 8230 | 37 | 1470 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

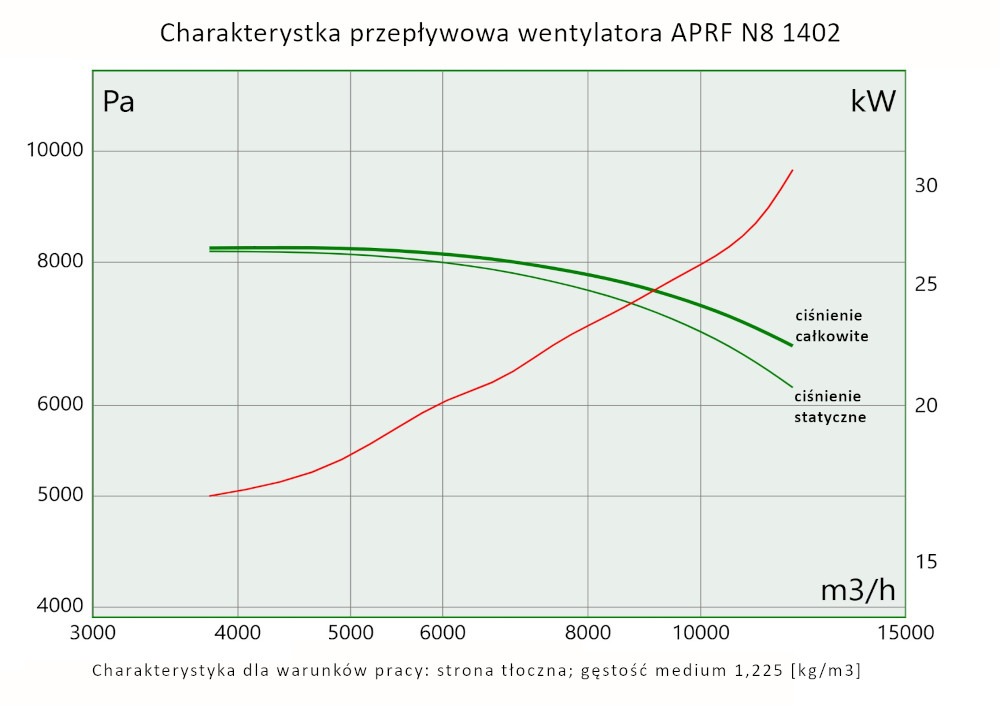

APRF/N8 1402 HT wentylator promieniowy wysokotemperaturowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
wysokotemperaturowe | 18700 | 12150 | 90 | 1480 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

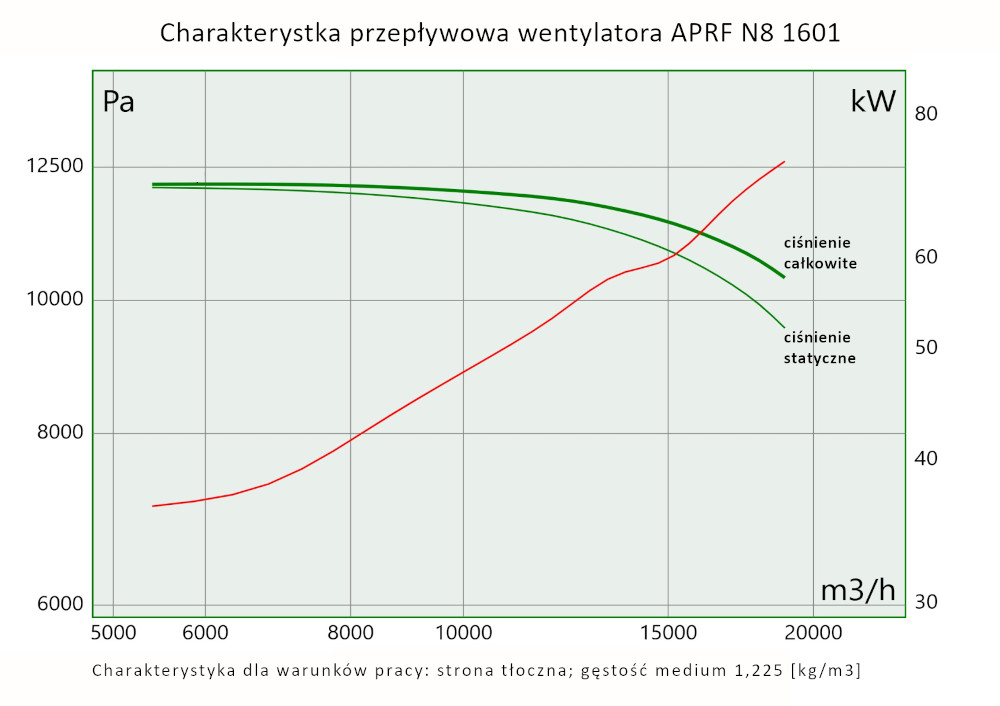

APRF/N8 1601 HT wentylator promieniowy wysokotemperaturowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
wysokotemperaturowe | 16750 | 11000 | 75 | 1480 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

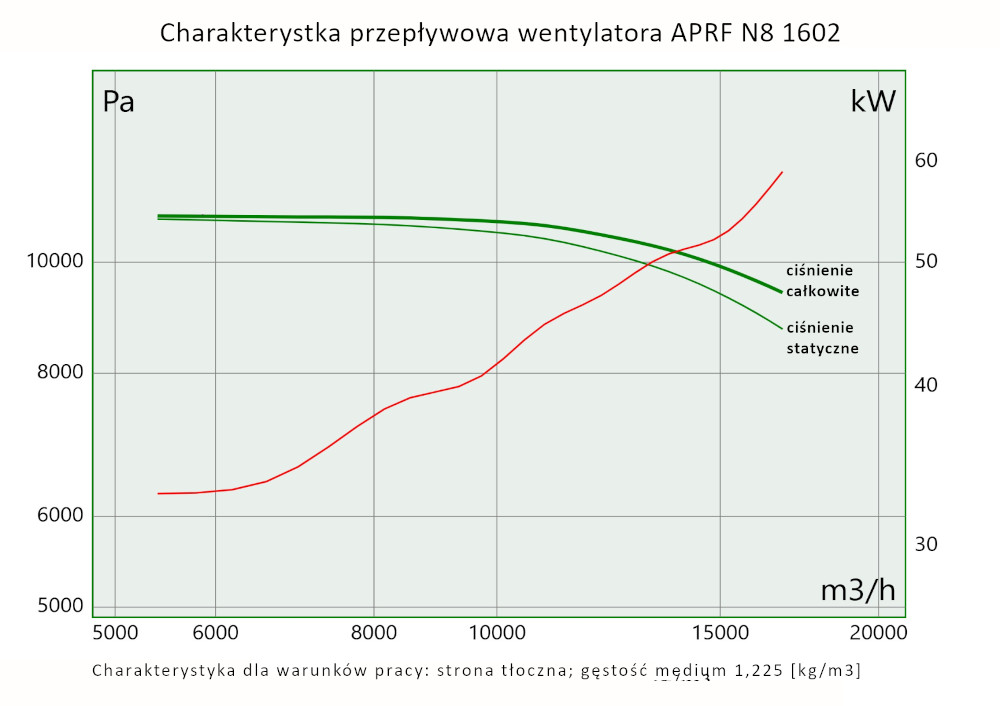

APRF/N8 1602 HT wentylator promieniowy wysokotemperaturowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
wysokotemperaturowe | 23700 | 15700 | 132 | 1480 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

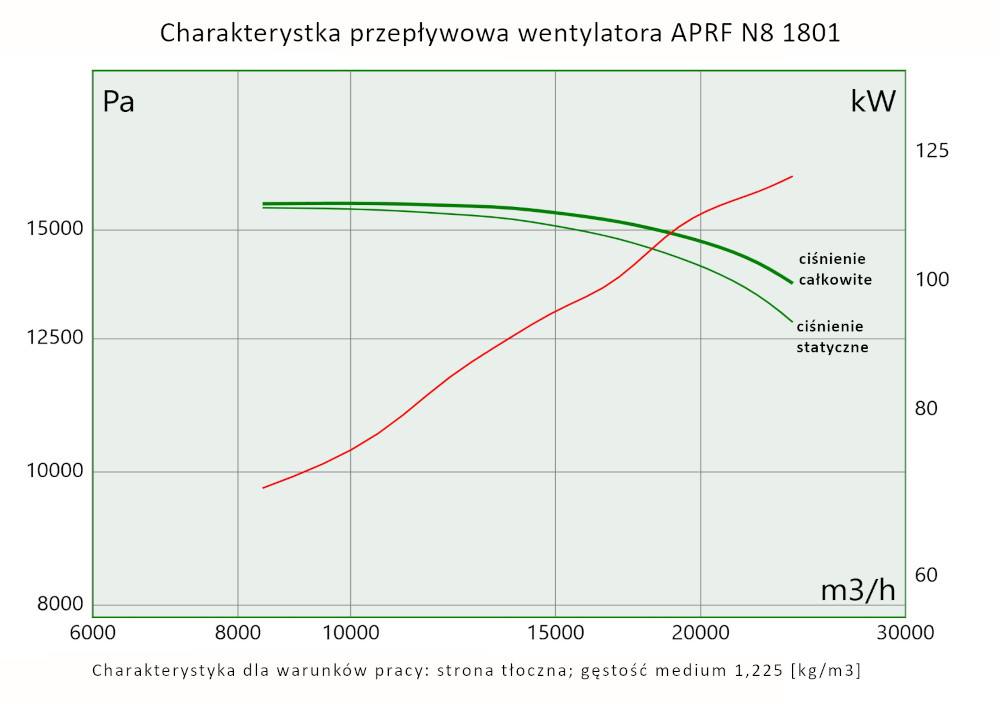

APRF/N8 1801 HT wentylator promieniowy wysokotemperaturowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
wysokotemperaturowe | 24000 | 14000 | 110 | 1480 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

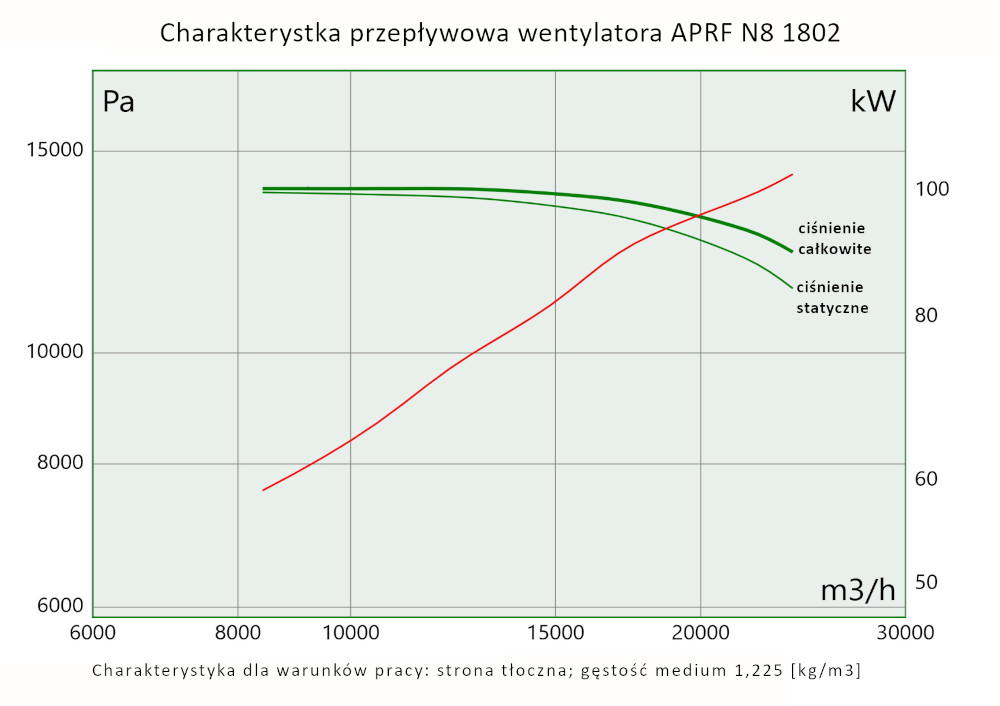

APRF/N8 1802 HT wentylator promieniowy wysokotemperaturowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
