OPIS
Wysokotemperaturowe, wysokociśnieniowe, wentylatory promieniowe serii APRL/N8 HT przeznaczone są do przetłaczania czystego oraz zapylonego powietrza o temperaturze nieprzekraczającej +350°C. Seria wentylatorów przemysłowych APRL/N8 HT jest wyposażona napęd bezpośredni z wykorzystaniem wałka pośredniego oraz sprzęgła elastycznego. Znajdują zastosowanie w transporcie pneumatycznym, przemyśle cementowym, chemicznym, spożywczym, metalurgicznych oraz hutniczym. Cechą charakterystyczną typoszeregu APRL/N8 HT jest generowanie wysokich ciśnień przy stosunkowo niskim strumieniu objętościowym (wydajności).
KONSTRUKCJA
– obudowa oraz wirnik wentylatora wykonane ze stali czarnej, malowane proszkowo
– wirnik zamknięty z łopatkami zagiętymi do tyłu
– obudowa wentylatora na połączeniach spawana
– napęd wentylatora bezpośredni poprzez sprzęgło elastyczne, wirnik osadzony na łożyskowanym wale pośrednim
– odrzutnik ciepła na wale silnika
– silnik w wersji B3 (montaż łapami silnika do ramy wentylatora)
– silnik asynchroniczny trójfazowy przystosowany do pracy ciągłej S1, zabezpieczony termicznie, możliwa regulacja prędkości obrotowej, stopień ochrony IP55, klasa izolacji F
DOSTĘPNE WYKONANIA
– obudowa oraz wirnik wykonany ze stali nierdzewnej AISI304L
– obudowa oraz wirnik wykonany ze stali kwasoodpornej AISI316L
– wykonanie elementów wrażliwych ze stali trudnościeralnej XAR-450
– wykonanie ze stali CORTEN
– wykonania specjalne i ocynkowane
– obudowa izolowana termicznie oraz akustycznie
SPECYFIKACJA
– przetłaczane medium: powietrze czyste lub zapylone
– zakres temperaturowy przetłaczanego medium -20…+350°C
– zakres temperaturowy otoczenia silnika -20…+40°C
– napięcie zasilania 3x400VAC 50Hz (inne na zapytanie)

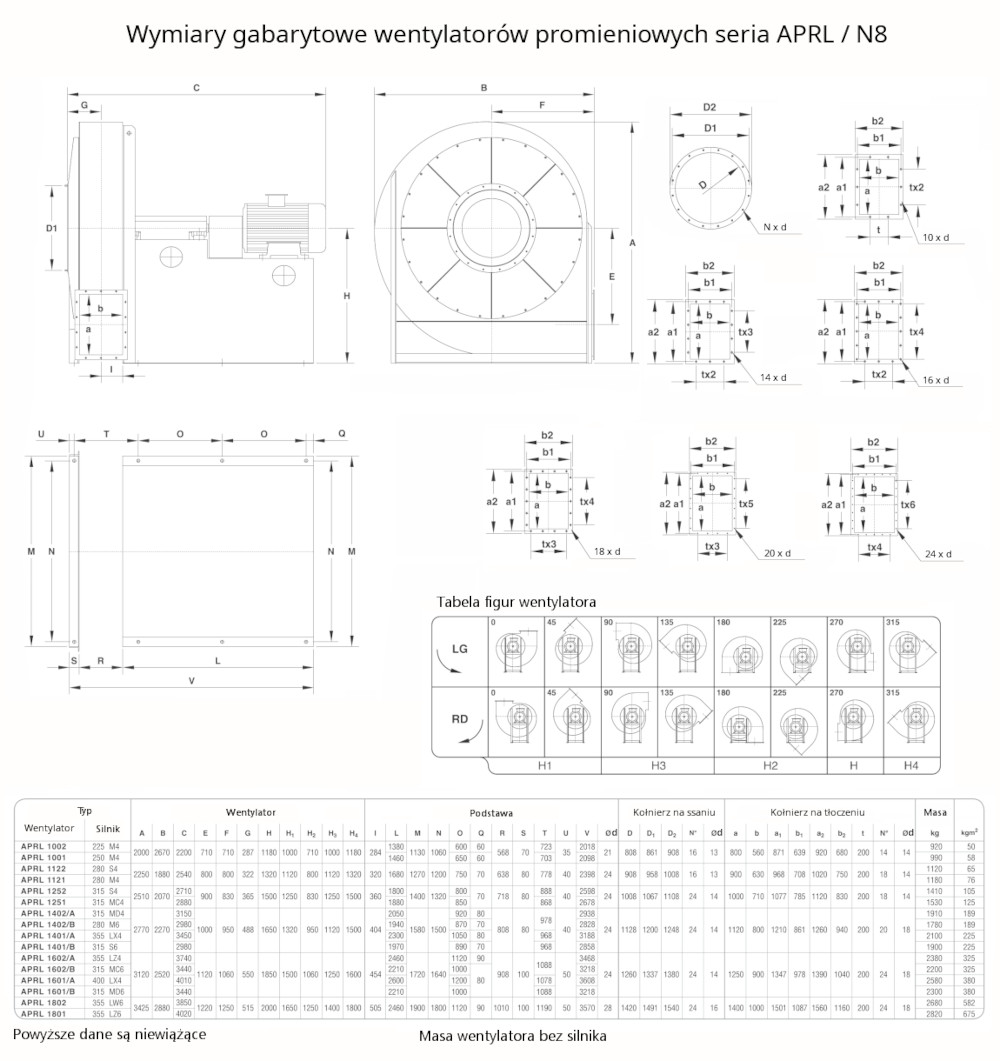

– figury LG, RD oraz kąty wg karty katalogowej
AKCESORIA
– połączenia elastyczne
– przeciwkołnierze
– wibroizolatory
– mechaniczne regulatory przepływu
| Zdjęcie | Nazwa | Wykonanie | Wydajność (m3/h) | Ciśnienie (Pa) | Moc (kW) | Prędkość (obr/min) | Napięcie (V) | Wysyłka | Cena | |||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
wysokotemperaturowe | 50000 | 4300 | 55 | 1470 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

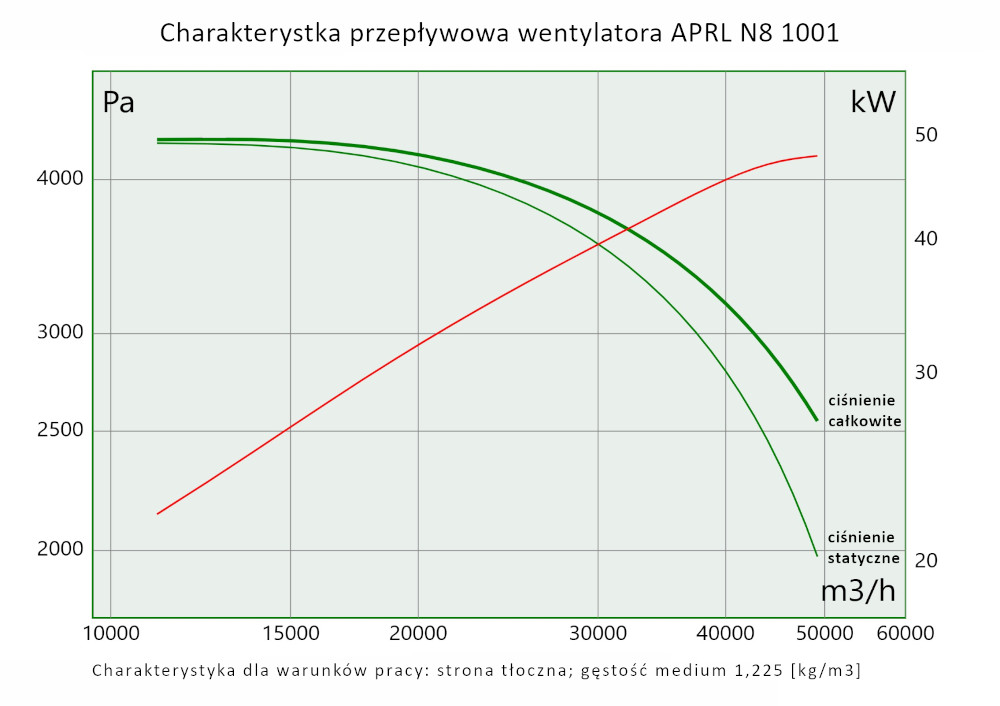

APRL/N8 1001 HT wentylator promieniowy wysokotemperaturowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
wysokotemperaturowe | 42100 | 3900 | 45 | 1470 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

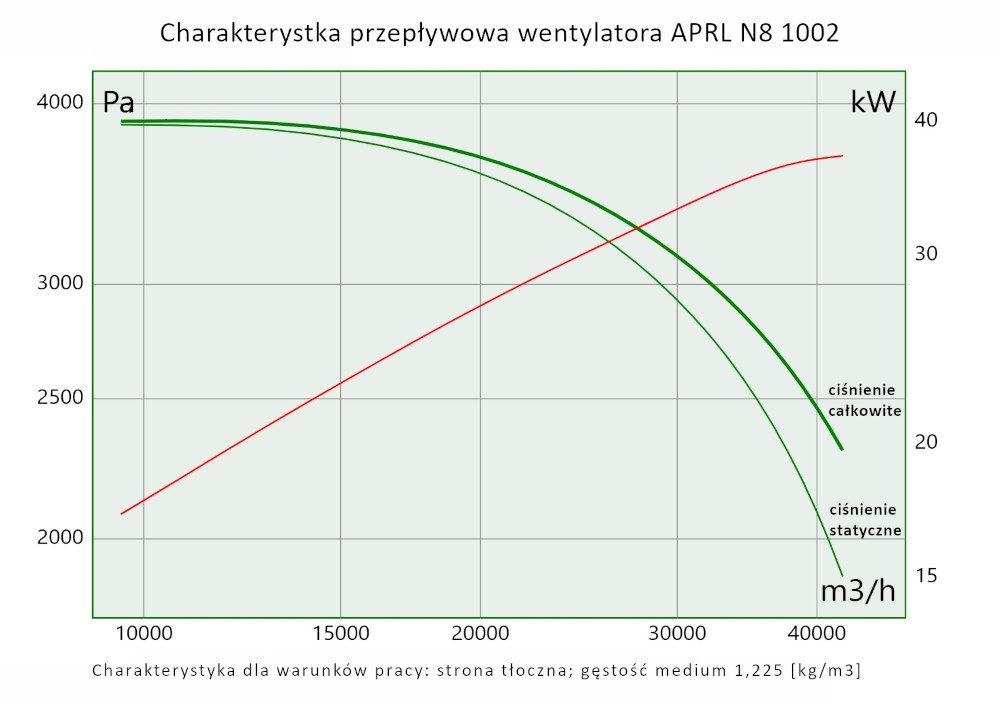

APRL/N8 1002 HT wentylator promieniowy wysokotemperaturowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
wysokotemperaturowe | 68600 | 5330 | 90 | 1470 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

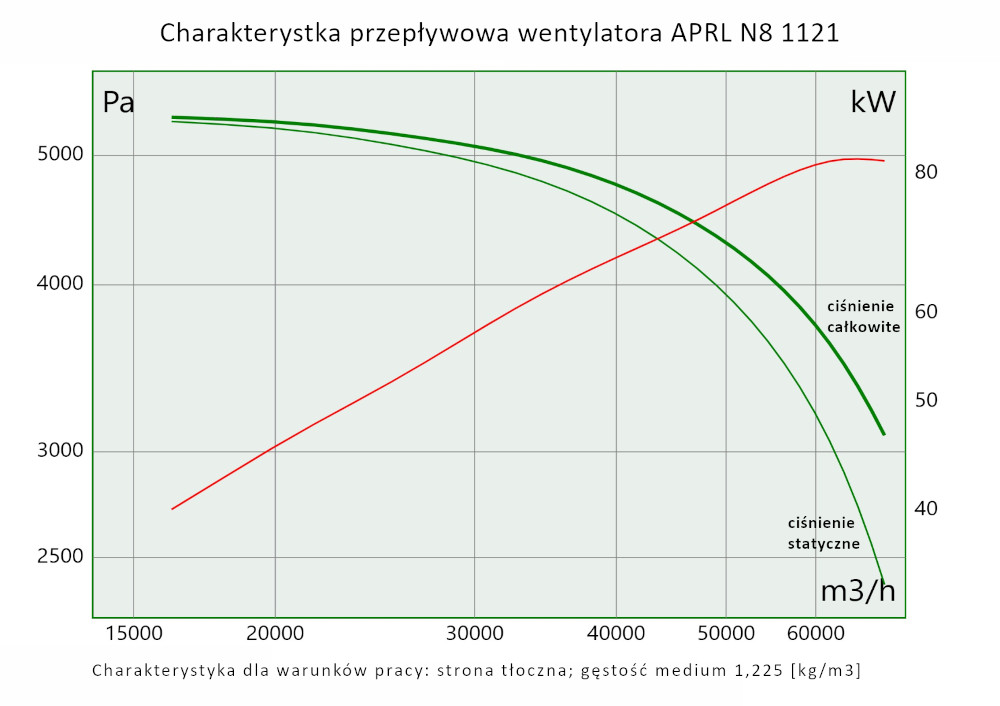

APRL/N8 1121 HT wentylator promieniowy wysokotemperaturowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
wysokotemperaturowe | 60000 | 4800 | 75 | 1470 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

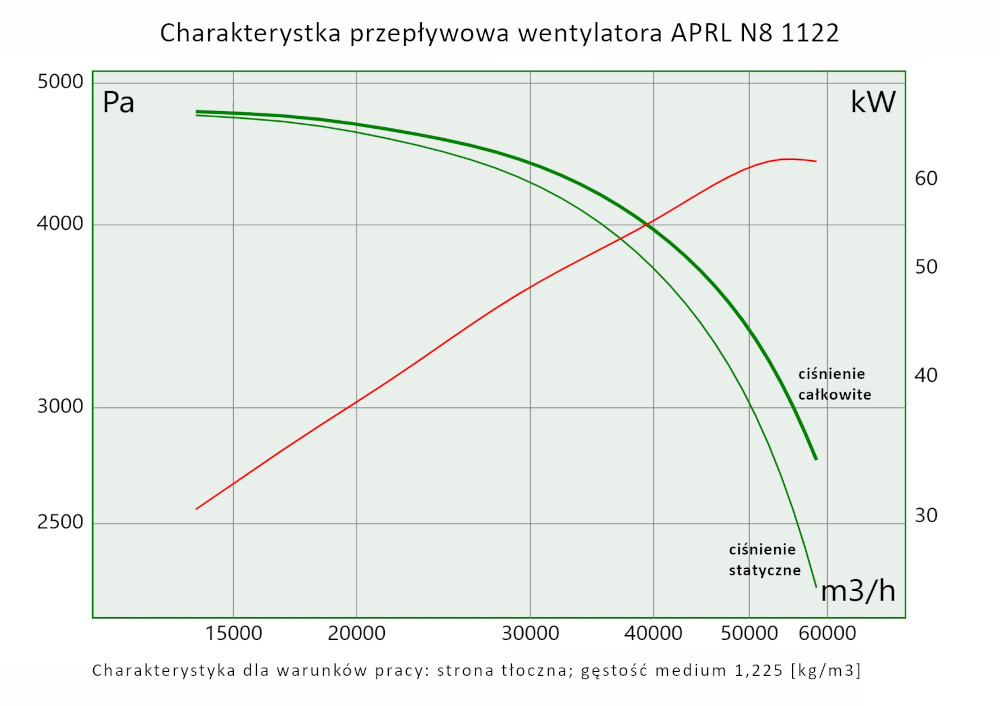

APRL/N8 1122 HT wentylator promieniowy wysokotemperaturowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
wysokotemperaturowe | 95500 | 6700 | 160 | 1470 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||
APRL/N8 1251 HT wentylator promieniowy wysokotemperaturowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
wysokotemperaturowe | 80000 | 6000 | 110 | 1470 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||
APRL/N8 1252 HT wentylator promieniowy wysokotemperaturowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
wysokotemperaturowe | 130200 | 8530 | 250 | 1470 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

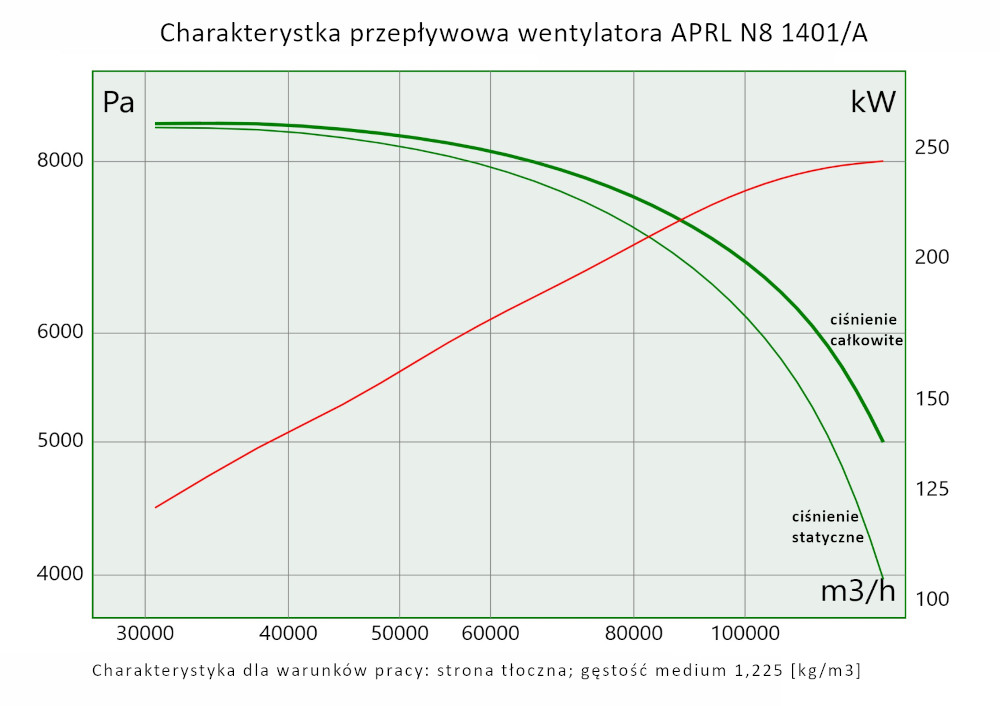

APRL/N8 1401A HT wentylator promieniowy wysokotemperaturowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
wysokotemperaturowe | 89000 | 3900 | 75 | 990 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

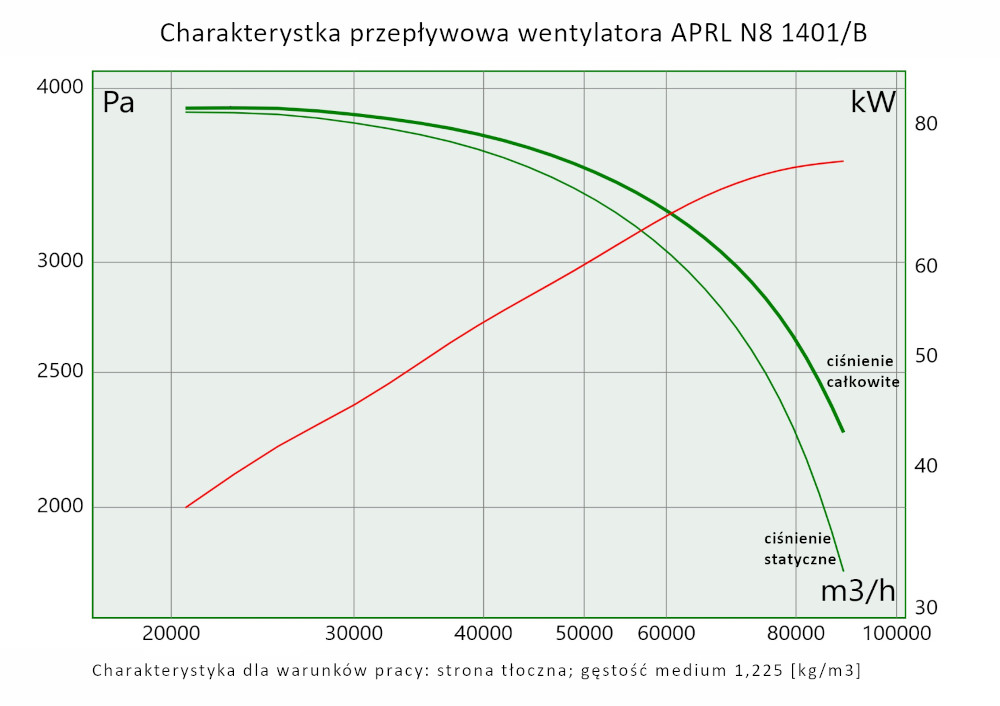

APRL/N8 1401B HT wentylator promieniowy wysokotemperaturowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
wysokotemperaturowe | 110600 | 7550 | 200 | 1470 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

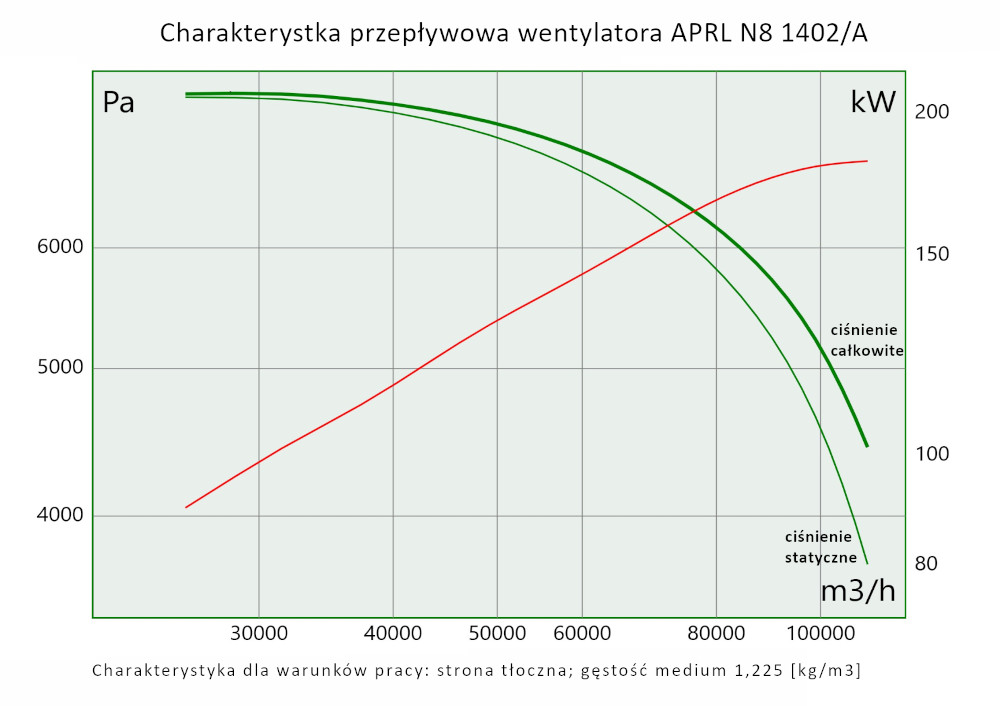

APRL/N8 1402A HT wentylator promieniowy wysokotemperaturowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
wysokotemperaturowe | 74000 | 3400 | 55 | 990 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||
APRL/N8 1402B HT wentylator promieniowy wysokotemperaturowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
wysokotemperaturowe | 200000 | 11100 | 500 | 1470 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||
APRL/N8 1601A HT wentylator promieniowy wysokotemperaturowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
wysokotemperaturowe | 130600 | 5000 | 160 | 990 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

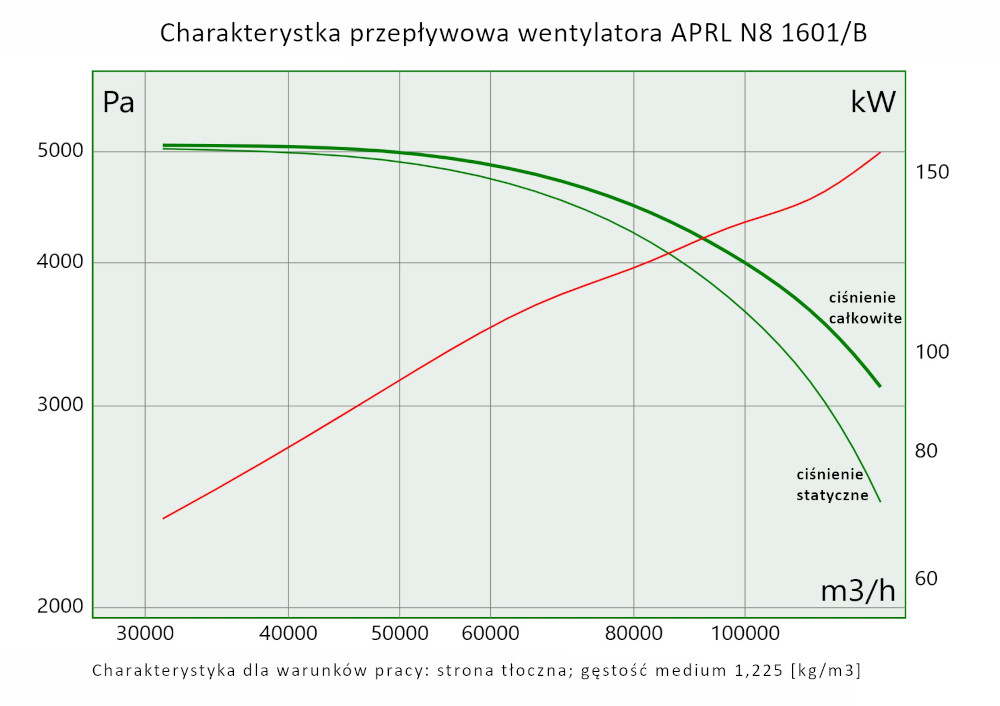

APRL/N8 1601B HT wentylator promieniowy wysokotemperaturowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
wysokotemperaturowe | 166300 | 9800 | 425 | 1470 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||
APRL/N8 1602A HT wentylator promieniowy wysokotemperaturowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
wysokotemperaturowe | 108000 | 4450 | 132 | 990 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

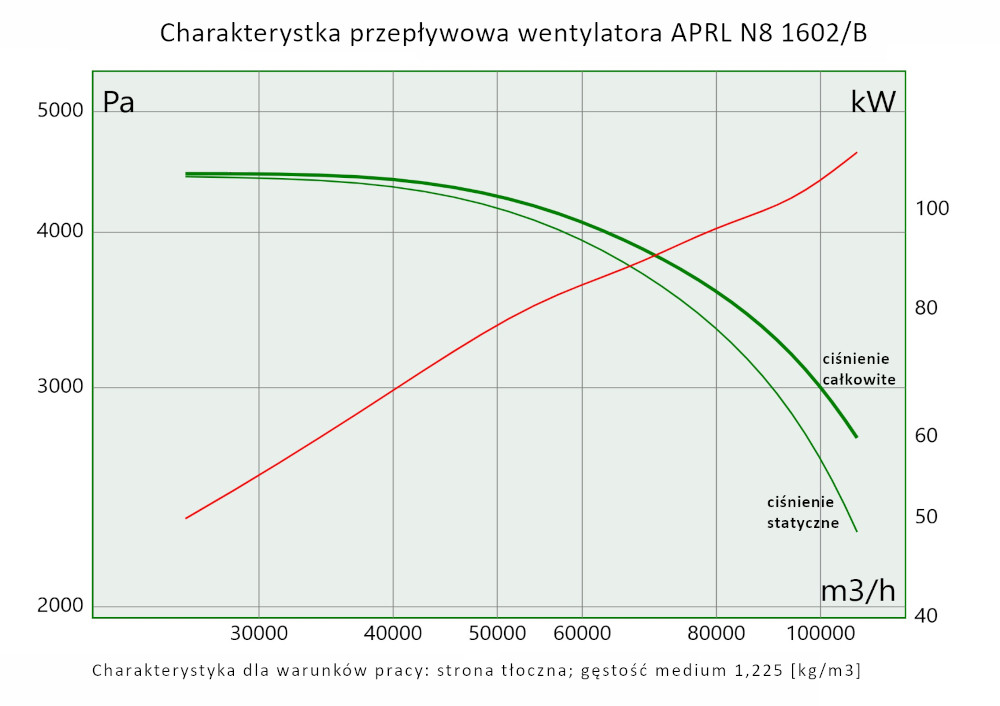

APRL/N8 1602B HT wentylator promieniowy wysokotemperaturowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
wysokotemperaturowe | 184000 | 6200 | 315 | 990 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

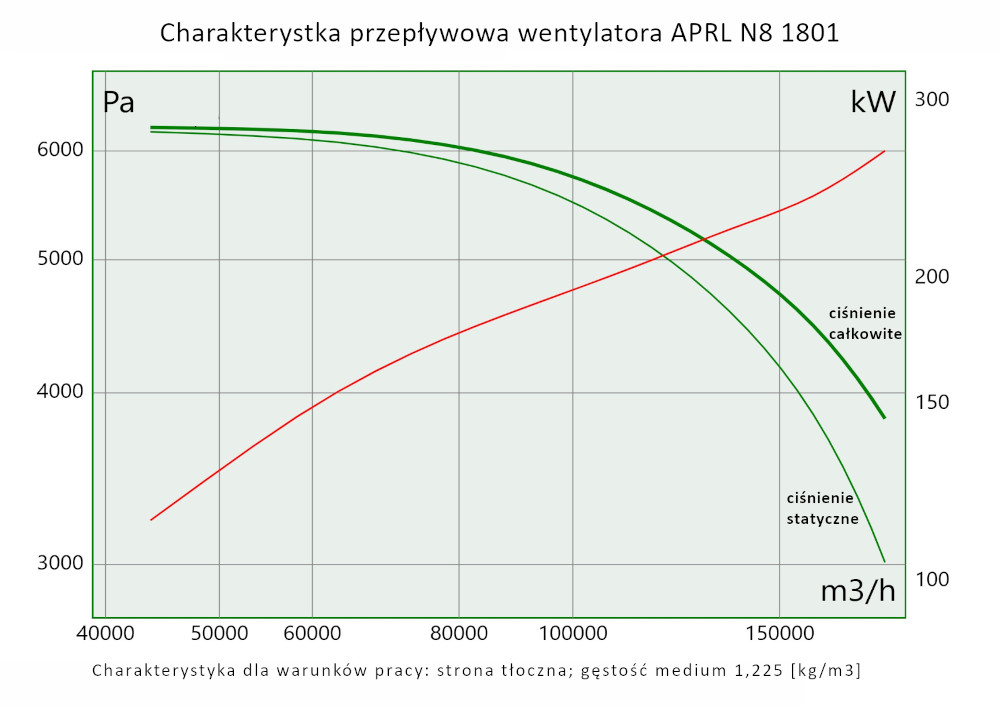

APRL/N8 1801 HT wentylator promieniowy wysokotemperaturowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
wysokotemperaturowe | 155000 | 5560 | 250 | 990 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

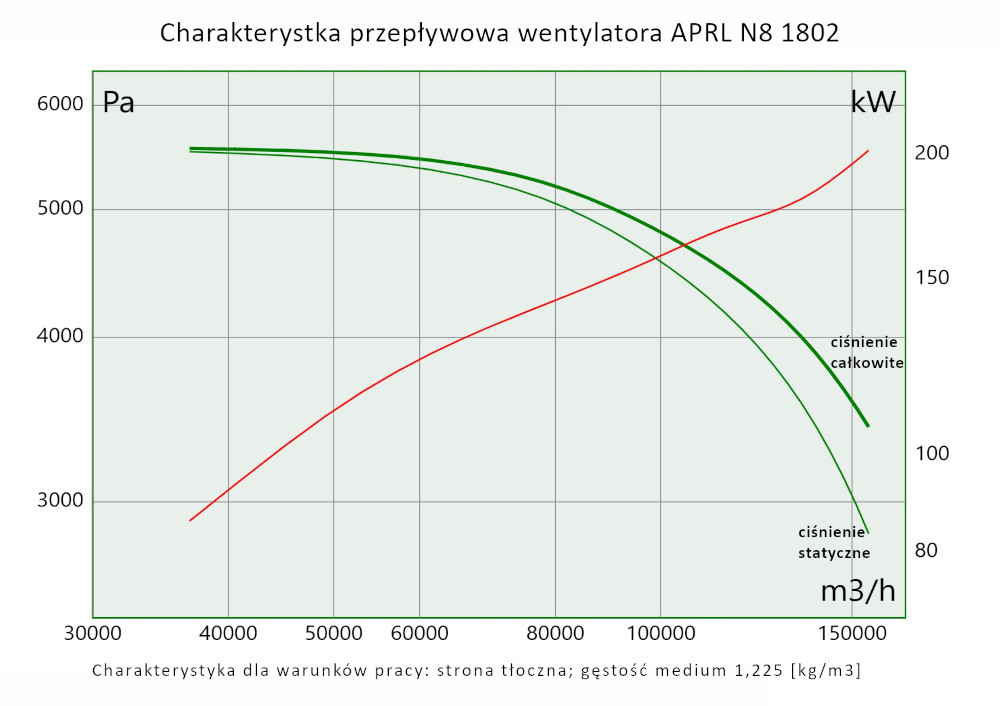

APRL/N8 1802 HT wentylator promieniowy wysokotemperaturowy
