OPIS
Wysokotemperaturowe, transportowe wentylatory promieniowe serii TG HT przeznaczone są do przetłaczania bardzo zapylonego powietrza oraz transportu różnego rodzaju materiałów o temperaturze nie przekraczającej +150°C. Znajdują zastosowanie w szeroko pojętym transporcie pneumatycznym. Stosowane między innymi w: tartaki/stolarnie: do transportu trocin i wiórów drzewnych; garbarnie: do transportu skórzanych ścinków i wiórów; introligatornie: do transportu zwojów papieru; przemysł tekstylny: do transportu odpadów przędzy i włókien długich; przemysł obróbki tworzyw sztucznych: do transportu granulatów i ścinków nylonowych; do załadunku stałych materiałów palnych do kotłów itp.

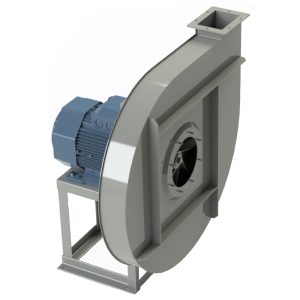

KONSTRUKCJA
– obudowa oraz wirnik wentylatora wykonane ze stali czarnej, malowane proszkowo
– wirnik otwarty z łopatkami zagiętymi do przodu
– obudowa wentylatora spawana
– napęd wentylatora bezpośredni (wirnik osadzony na wale silnika)
– silnik w wersji B3 dla wykonania mechanicznego ES.4 (montaż łapami silnika do podstawy wentylatora) lub wersji B5 dla wykonania ES.5 (montaż kołnierzem silnika do obudowy wentylatora).
– silnik asynchroniczny trójfazowy przystosowany do pracy ciągłej S1, zabezpieczony termicznie, możliwa regulacja prędkości obrotowej, stopień ochrony IP55, klasa izolacji F
DOSTĘPNE WYKONANIA
– obudowa oraz wirnik wykonany ze stali nierdzewnej AISI304
– obudowa oraz wirnik wykonany ze stali kwasoodpornej AISI316
– wykonanie elementów wrażliwych ze stali trudnościeralnej XAR-450
– wykonanie ze stali CORTEN
– wykonania specjalne i ocynkowane
– obudowa izolowana termicznie oraz akustycznie
SPECYFIKACJA
– przetłaczane medium: bardzo zapylone powietrze oraz transport materiałów
– zakres temperaturowy przetłaczanego medium -20…+150°C
– zakres temperaturowy otoczenia silnika -20…+40°C
– napięcie zasilania 3x400VAC 50Hz (inne na zapytanie)
– figury LG, RD oraz kąty wg karty katalogowej
AKCESORIA
– nóż do cięcia papieru na wirnik
– połączenia elastyczne
– przeciwkołnierze
– wibroizolatory
– mechaniczne regulatory przepływu
| Zdjęcie | Nazwa | Wykonanie | Wydajność (m3/h) | Ciśnienie (Pa) | Moc (kW) | Prędkość (obr/min) | Napięcie (V) | Wysyłka | Cena | |||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
wysokotemperaturowe | 2130 | 3100 | 3 | 2900 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

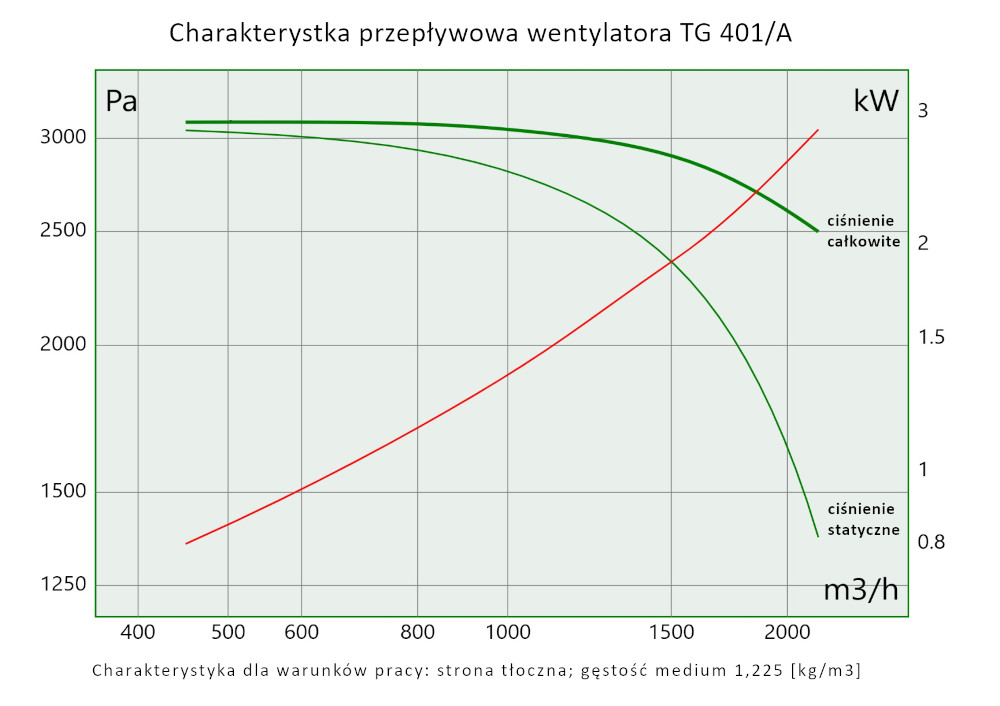

TG 401/A HT wentylator promieniowy wysokotemperaturowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
wysokotemperaturowe | 2400 | 3930 | 4 | 2900 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

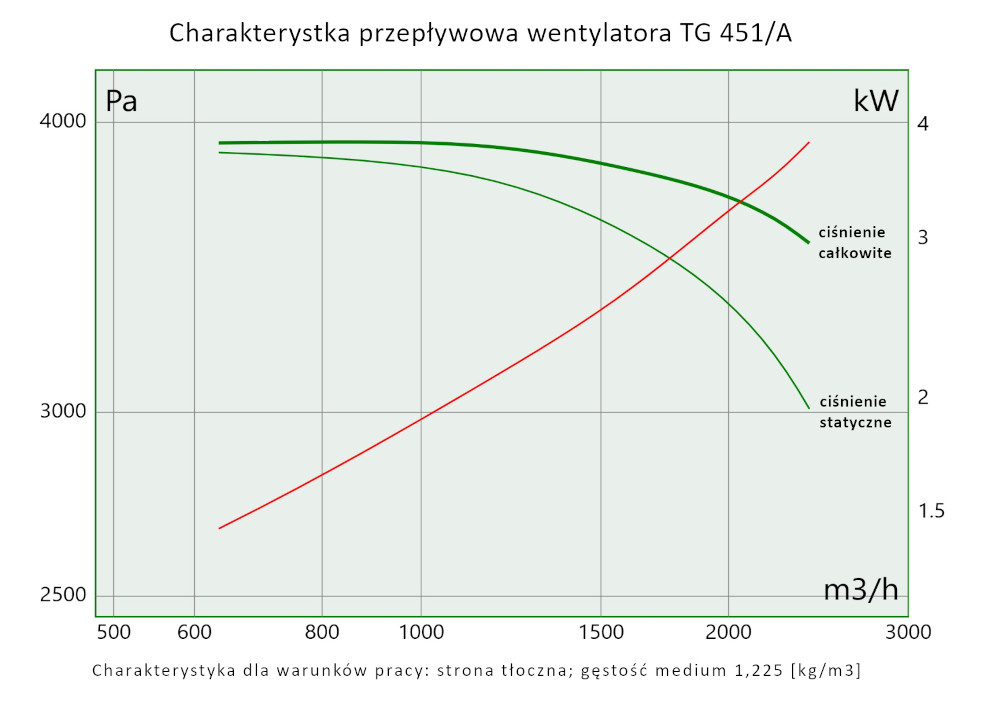

TG 451/A HT wentylator promieniowy wysokotemperaturowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
wysokotemperaturowe | 2700 | 4900 | 5.5 | 2900 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||
TG 501/B HT wentylator promieniowy wysokotemperaturowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
wysokotemperaturowe | 3700 | 4900 | 7.5 | 2900 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

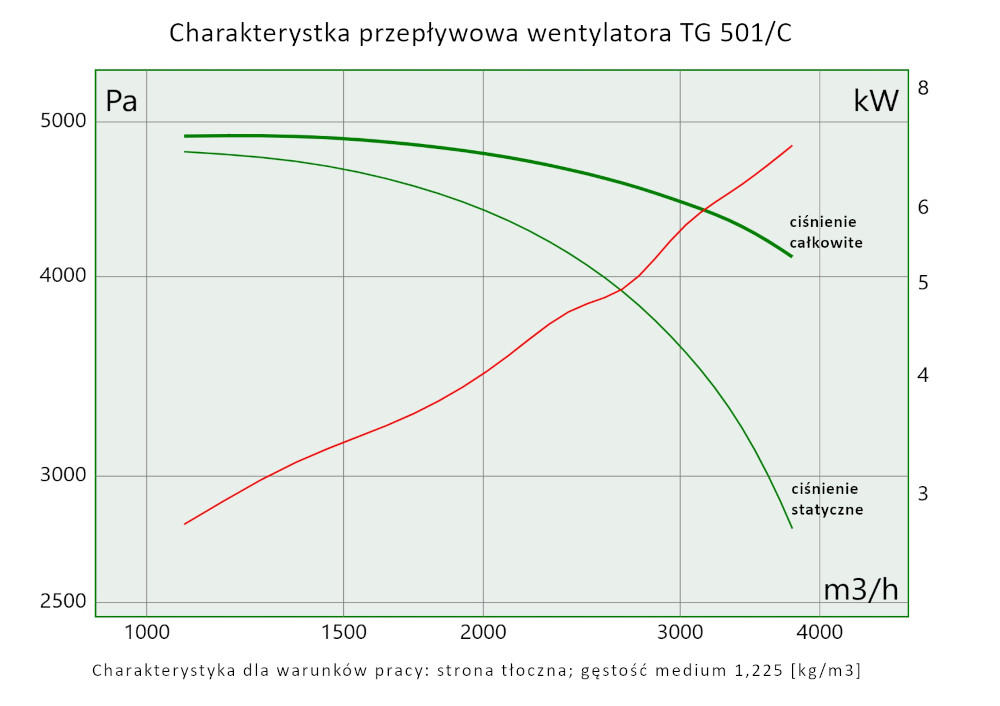

TG 501/C HT wentylator promieniowy wysokotemperaturowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
wysokotemperaturowe | 2100 | 4260 | 4 | 2900 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

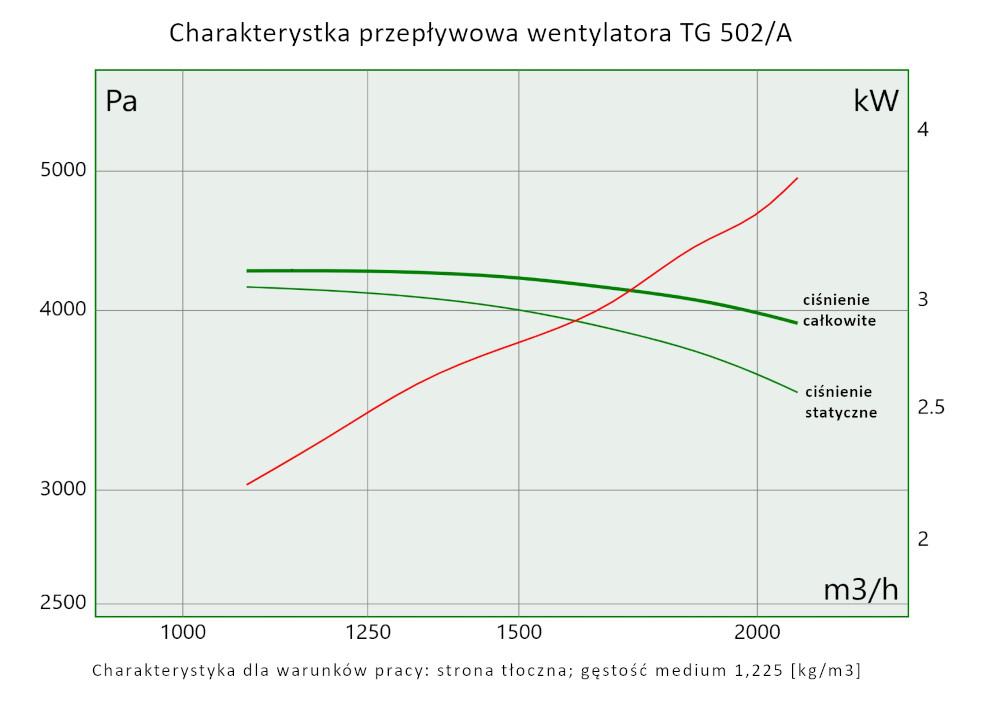

TG 502/A HT wentylator promieniowy wysokotemperaturowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
wysokotemperaturowe | 2700 | 6240 | 7.5 | 2950 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

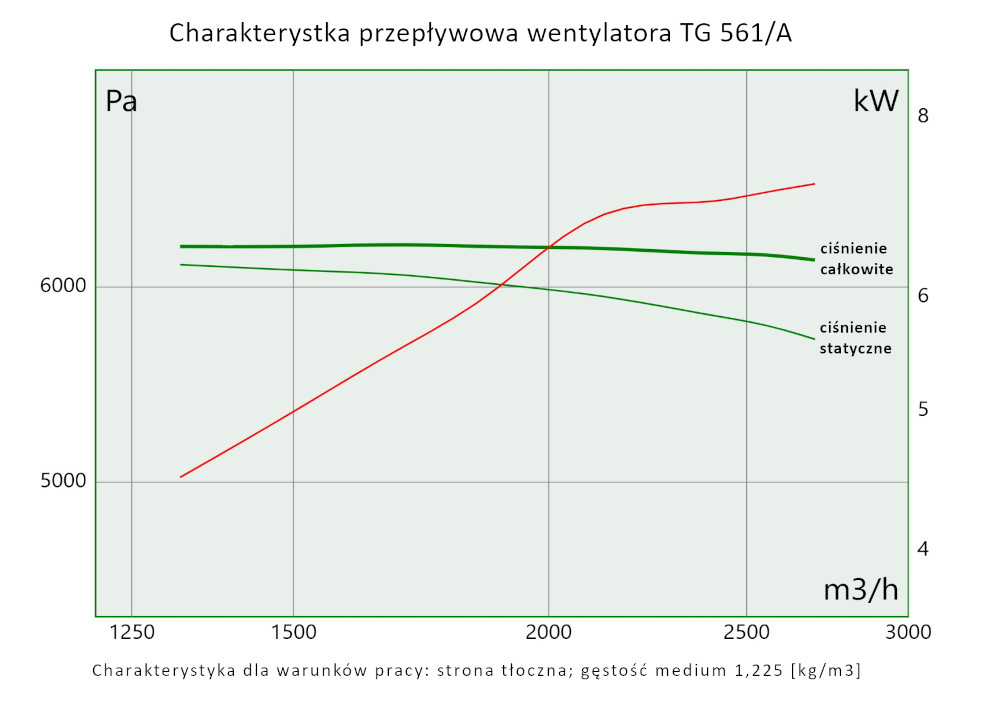

TG 561/A HT wentylator promieniowy wysokotemperaturowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
wysokotemperaturowe | 3330 | 6230 | 9 | 2950 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

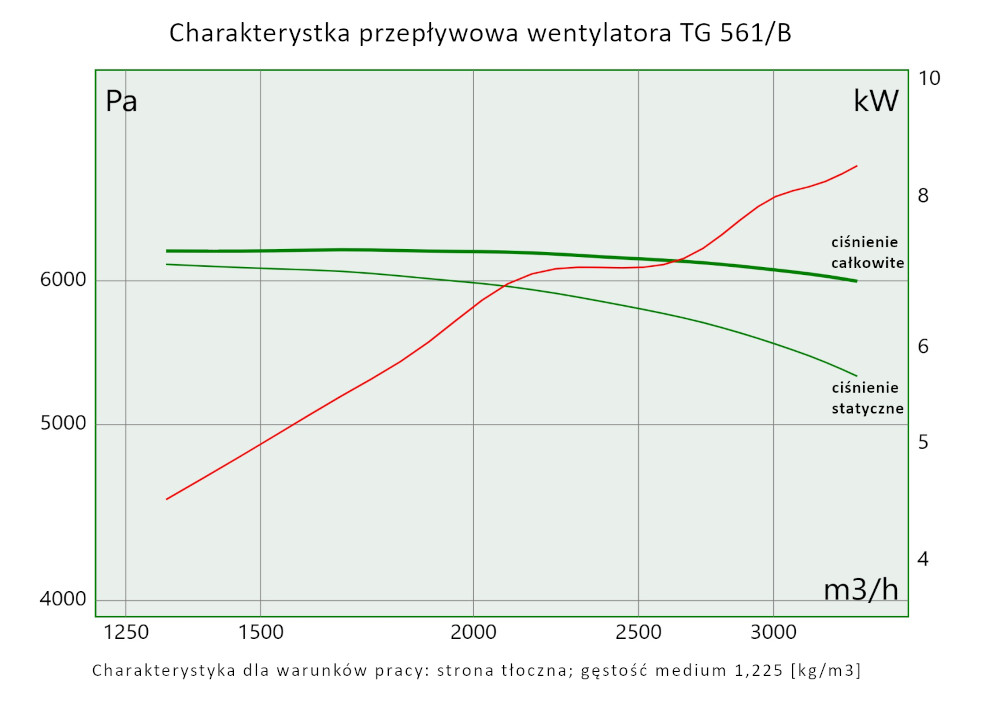

TG 561/B HT wentylator promieniowy wysokotemperaturowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
wysokotemperaturowe | 4240 | 6240 | 11 | 2950 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

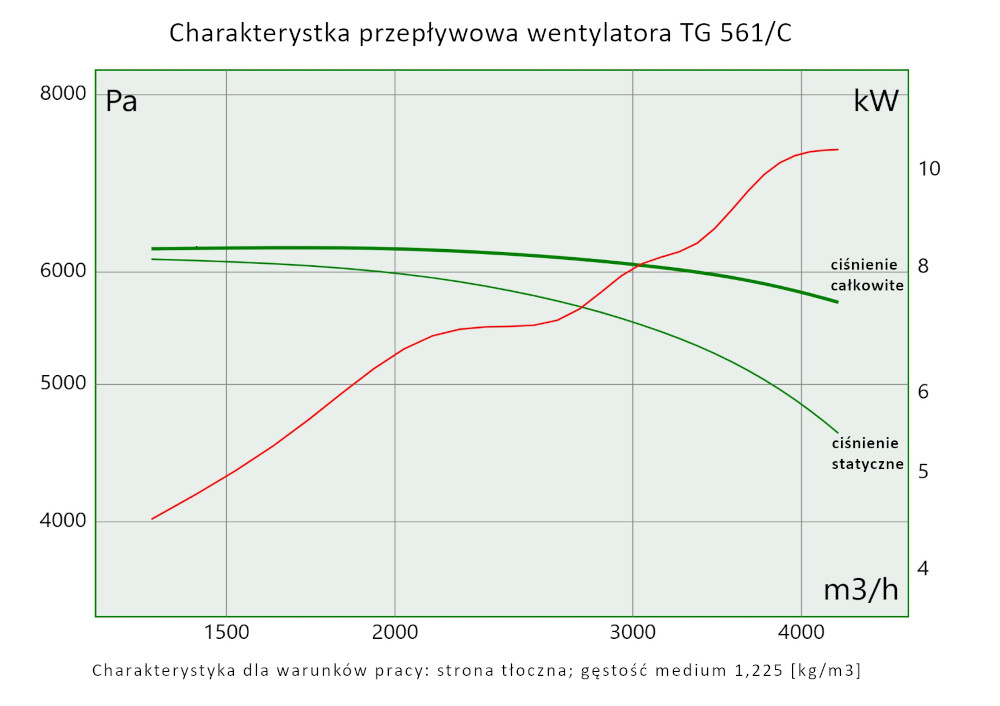

TG 561/C HT wentylator promieniowy wysokotemperaturowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
wysokotemperaturowe | 6000 | 6240 | 15 | 2950 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||
TG 561/D HT wentylator promieniowy wysokotemperaturowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
wysokotemperaturowe | 3000 | 7960 | 11 | 2950 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

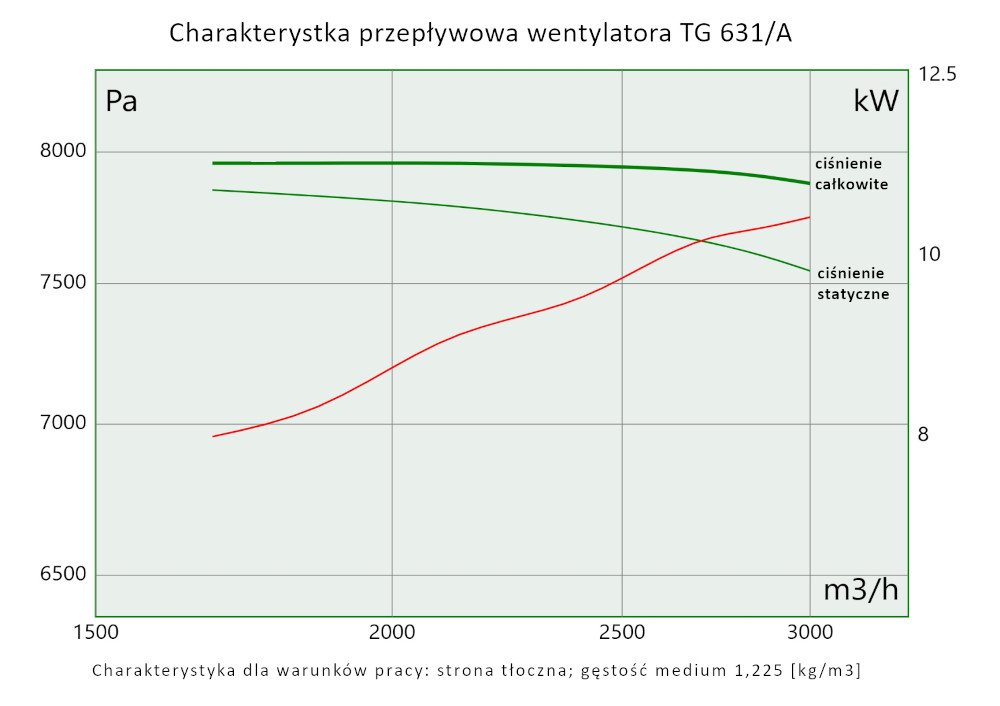

TG 631/A HT wentylator promieniowy wysokotemperaturowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
wysokotemperaturowe | 4240 | 7960 | 15 | 2950 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

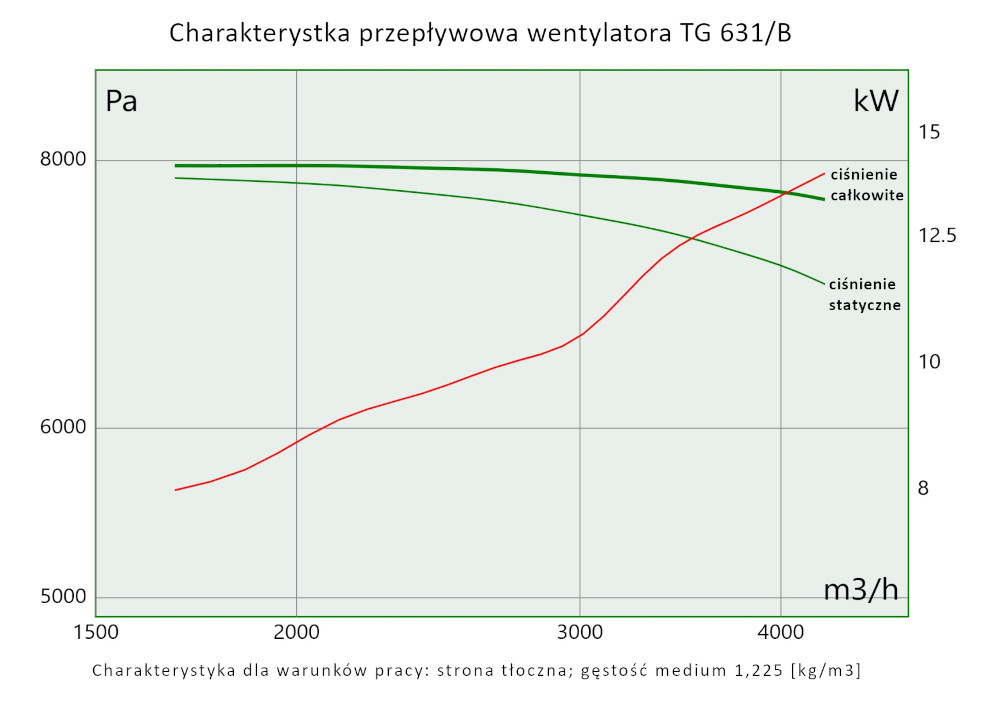

TG 631/B HT wentylator promieniowy wysokotemperaturowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
wysokotemperaturowe | 6000 | 7960 | 18.5 | 2950 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

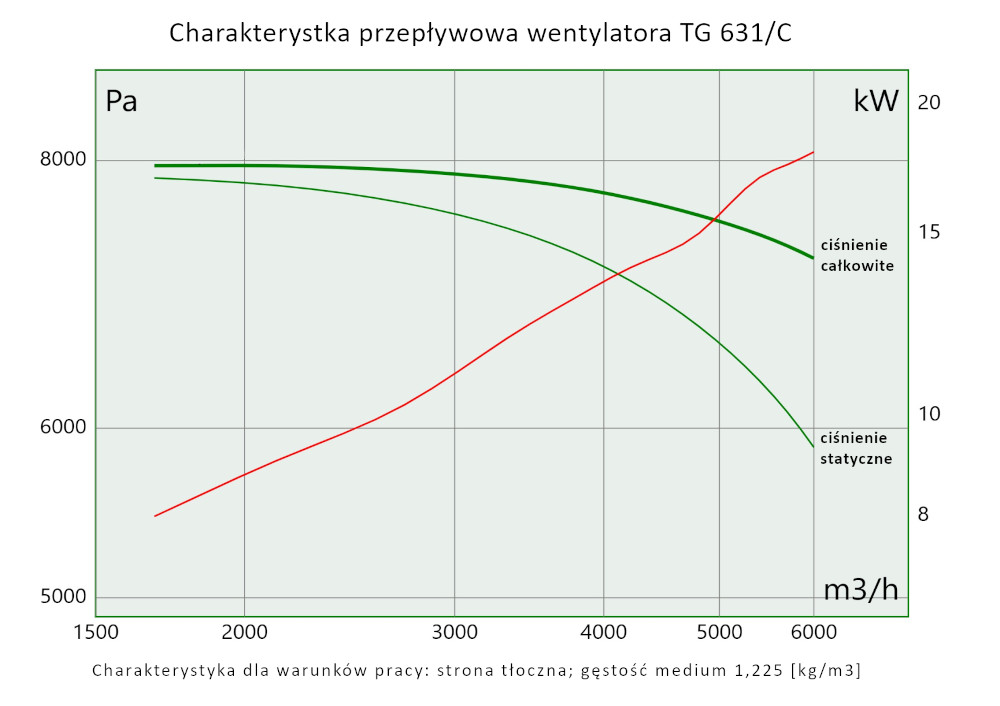

TG 631/C HT wentylator promieniowy wysokotemperaturowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
wysokotemperaturowe | 4790 | 10100 | 22 | 2950 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

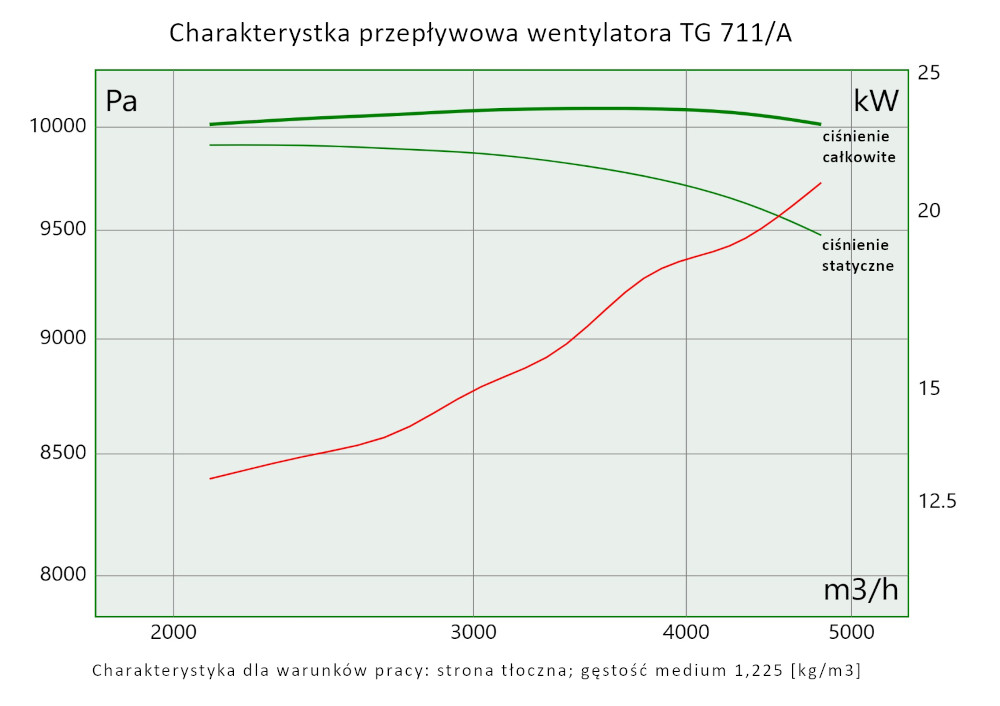

TG 711/A HT wentylator promieniowy wysokotemperaturowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
wysokotemperaturowe | 6700 | 10100 | 30 | 2950 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

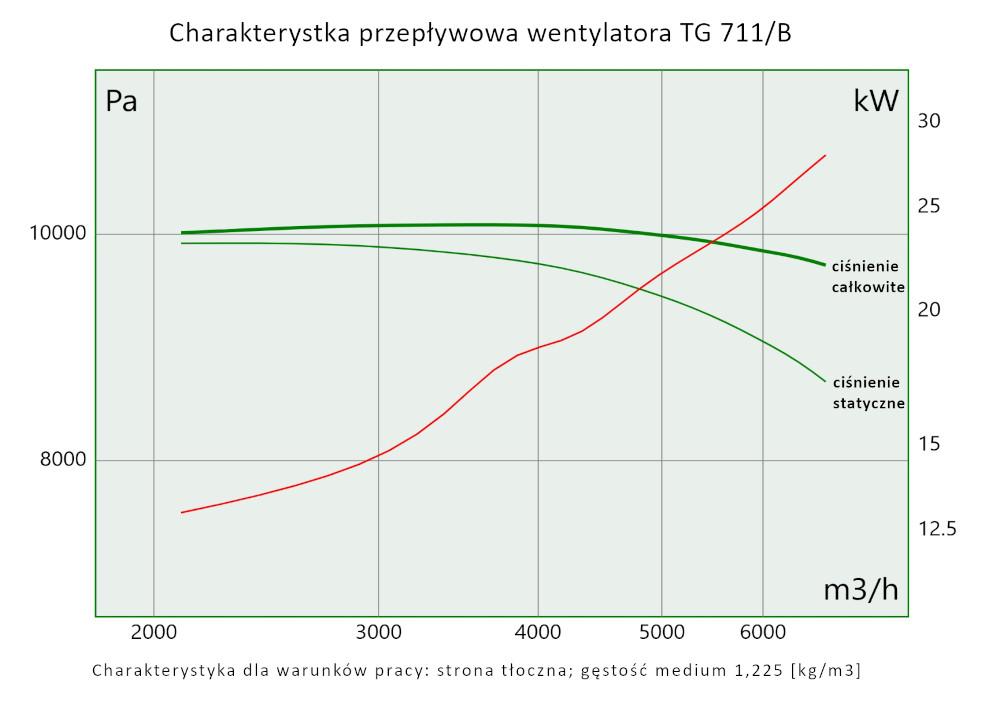

TG 711/B HT wentylator promieniowy wysokotemperaturowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
wysokotemperaturowe | 9500 | 10100 | 37 | 2950 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

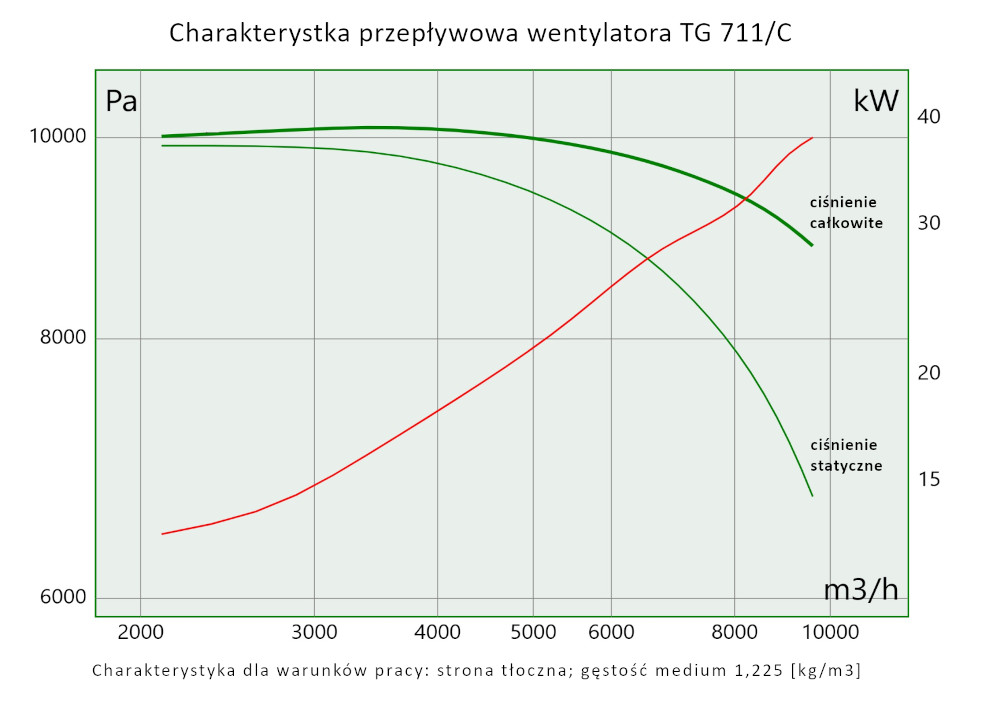

TG 711/C HT wentylator promieniowy wysokotemperaturowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
wysokotemperaturowe | 6000 | 12840 | 37 | 2950 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

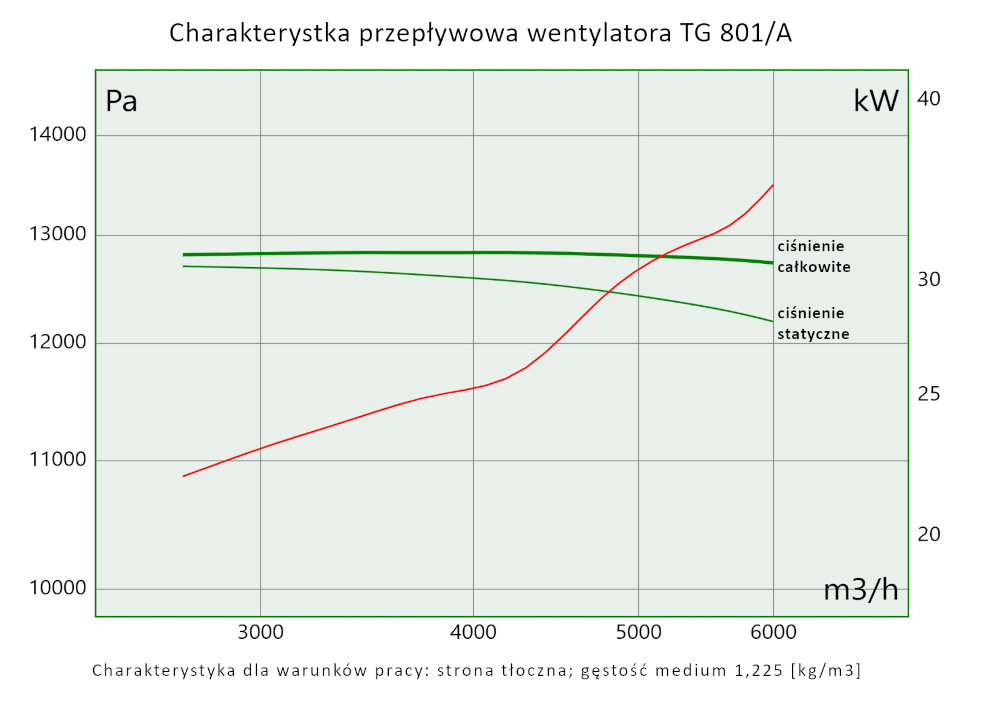

TG 801/A HT wentylator promieniowy wysokotemperaturowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
wysokotemperaturowe | 8400 | 12840 | 45 | 2950 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

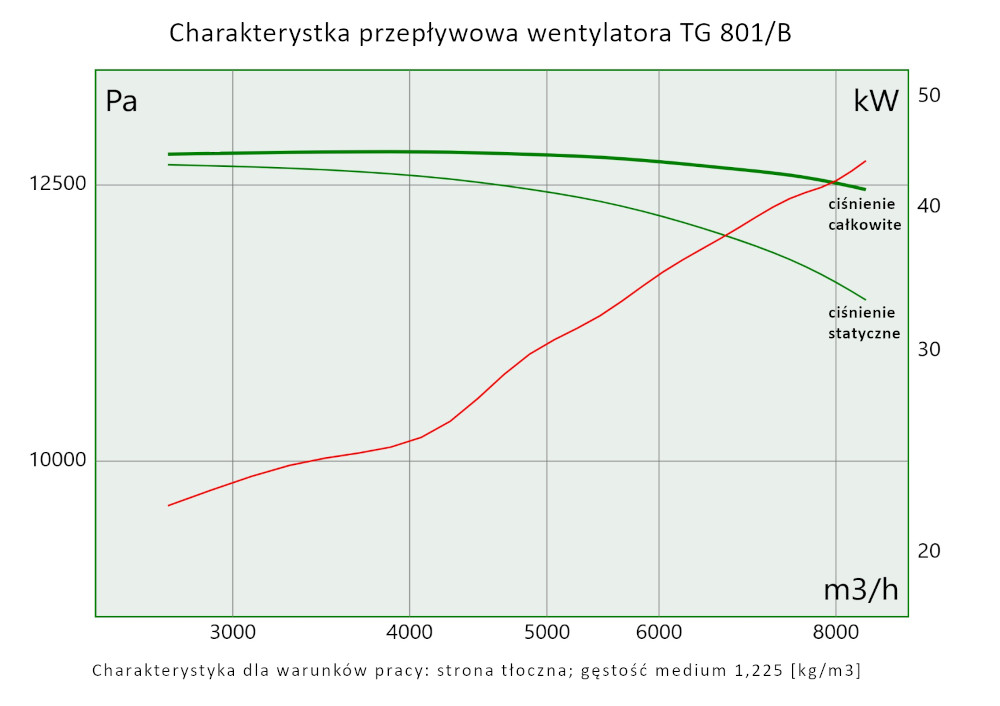

TG 801/B HT wentylator promieniowy wysokotemperaturowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
wysokotemperaturowe | 10700 | 12840 | 55 | 2950 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

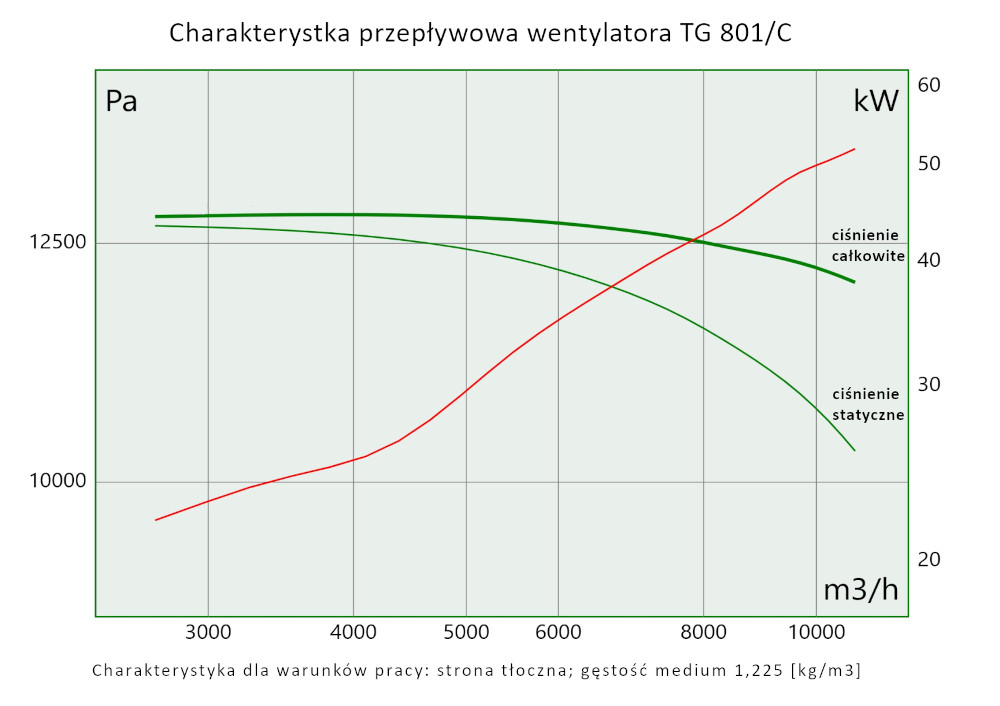

TG 801/C HT wentylator promieniowy wysokotemperaturowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
wysokotemperaturowe | 3780 | 3100 | 5.5 | 1450 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

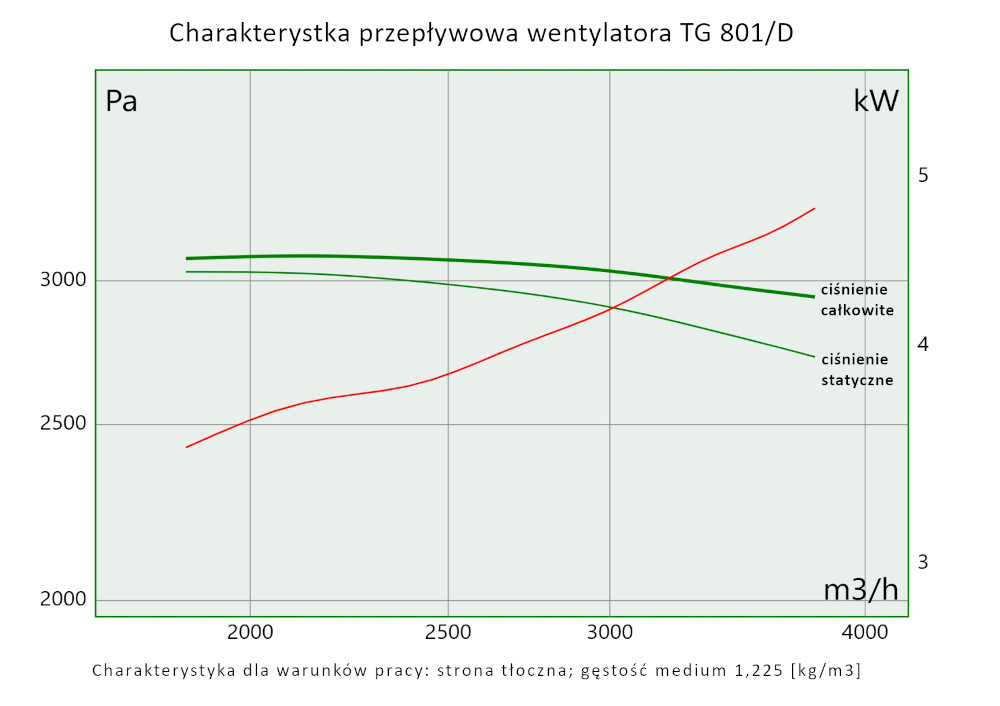

TG 801/D HT wentylator promieniowy wysokotemperaturowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
wysokotemperaturowe | 6000 | 3100 | 7.5 | 1450 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||
TG 801/E HT wentylator promieniowy wysokotemperaturowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
wysokotemperaturowe | 6700 | 3830 | 11 | 1450 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

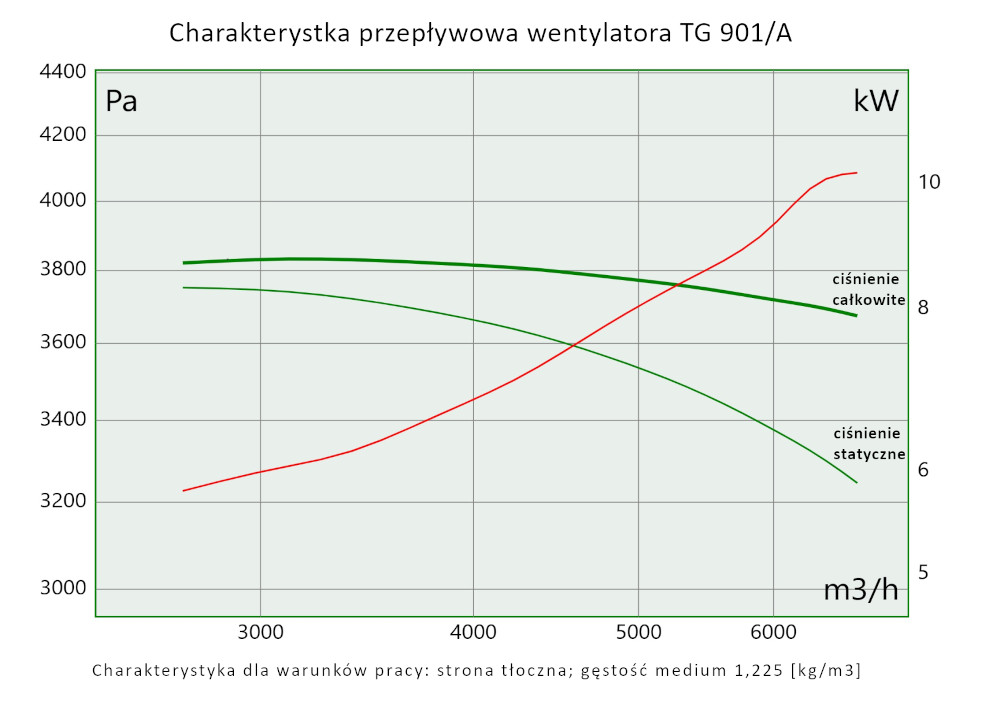

TG 901/A HT wentylator promieniowy wysokotemperaturowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
wysokotemperaturowe | 8360 | 3820 | 15 | 1450 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

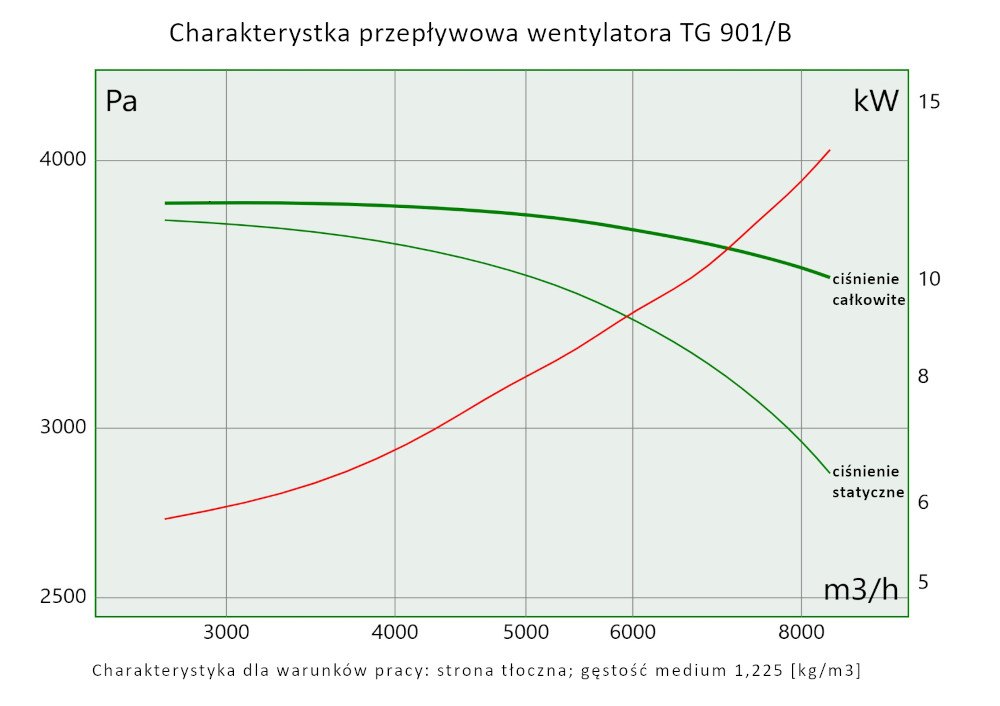

TG 901/B HT wentylator promieniowy wysokotemperaturowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
wysokotemperaturowe | 6710 | 4750 | 15 | 1450 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

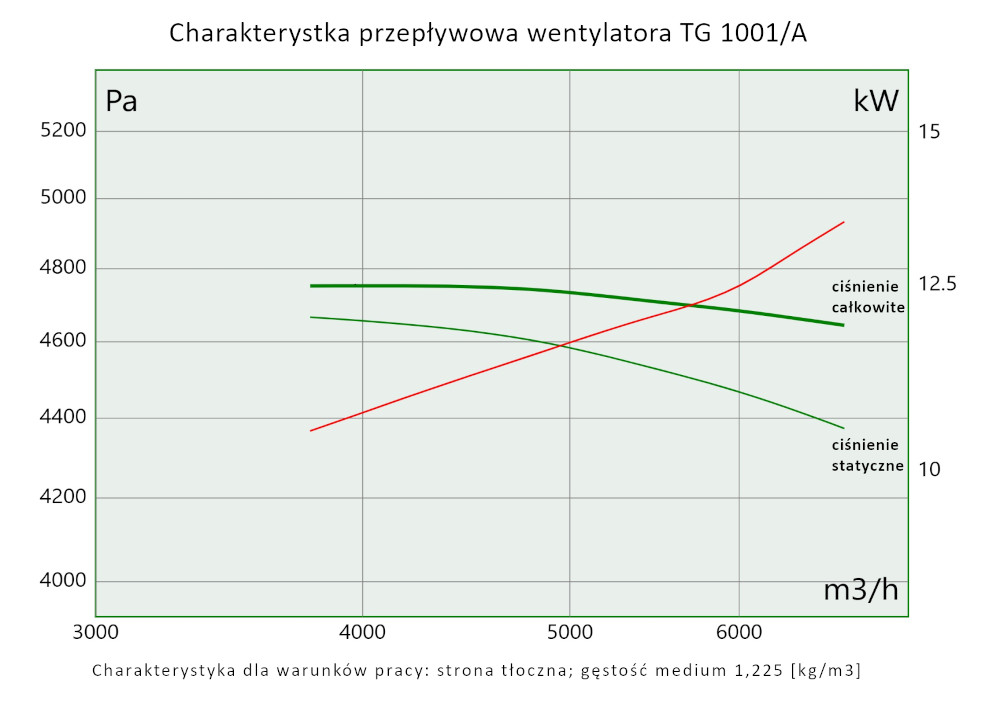

TG 1001/A HT wentylator promieniowy wysokotemperaturowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
wysokotemperaturowe | 9555 | 4750 | 18.5 | 1450 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

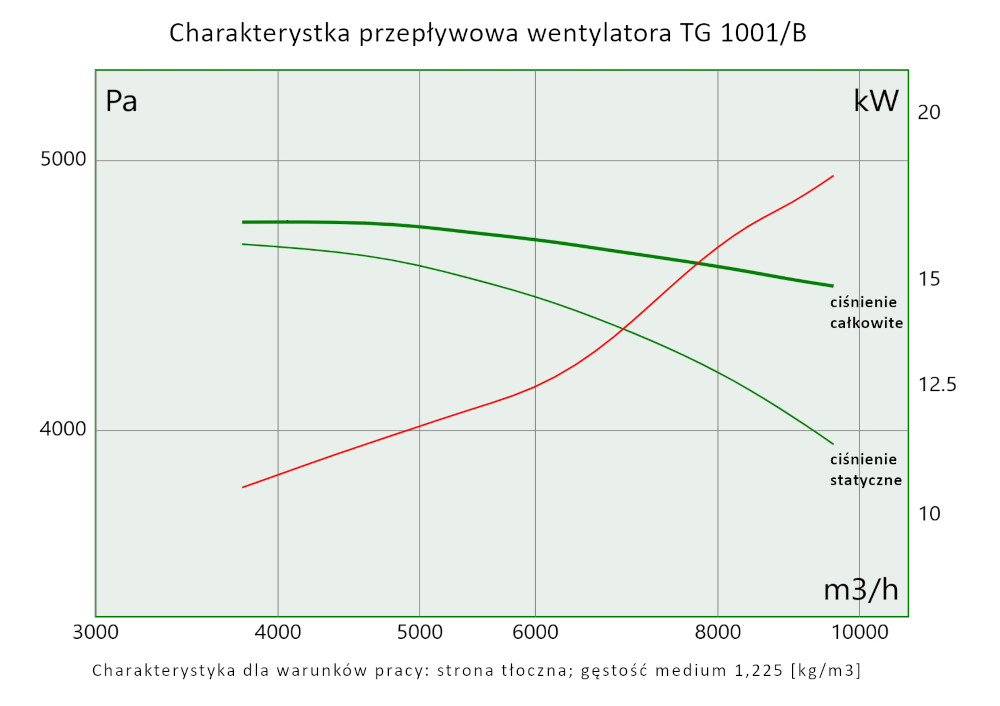

TG 1001/B HT wentylator promieniowy wysokotemperaturowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
wysokotemperaturowe | 11930 | 4750 | 22 | 1450 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

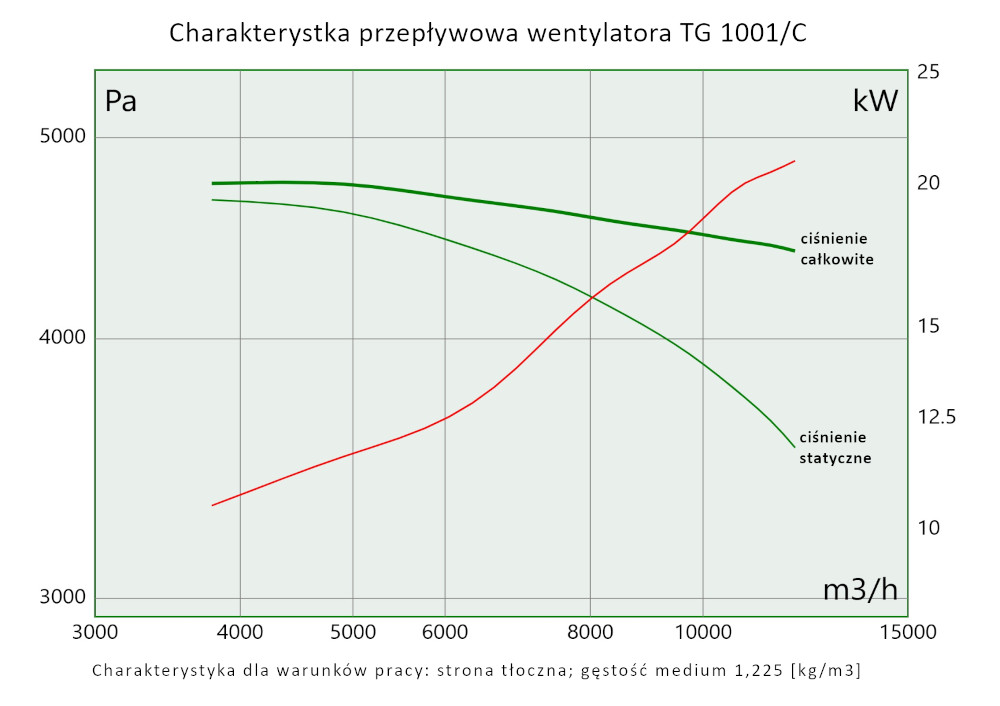

TG 1001/C HT wentylator promieniowy wysokotemperaturowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
wysokotemperaturowe | 11900 | 6000 | 30 | 1450 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

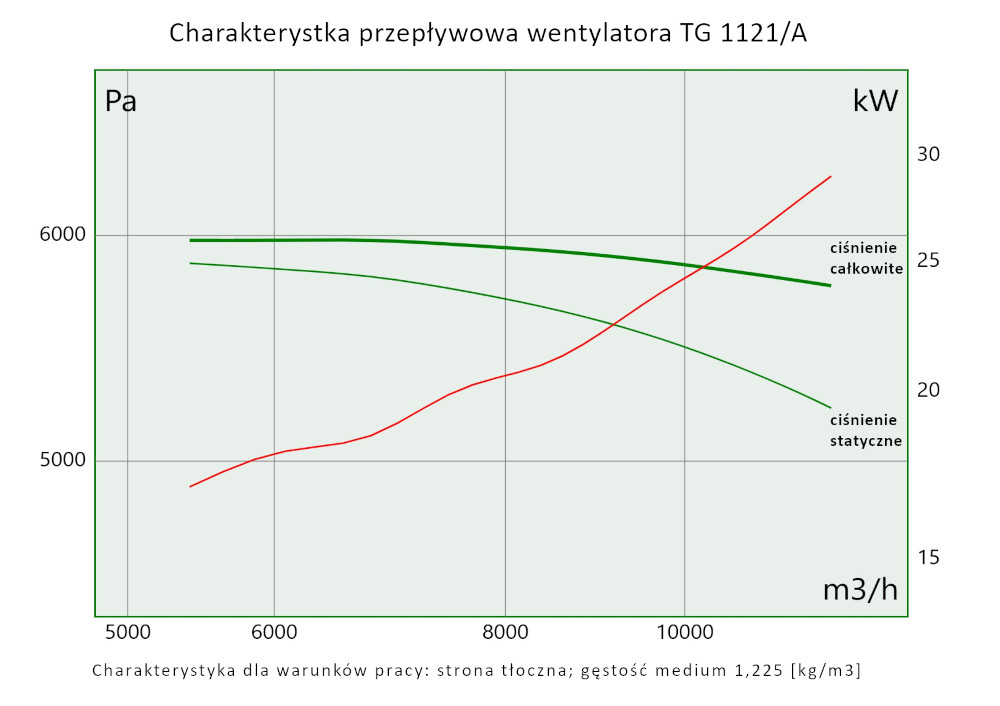

TG 1121/A HT wentylator promieniowy wysokotemperaturowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
wysokotemperaturowe | 15000 | 6000 | 37 | 1450 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

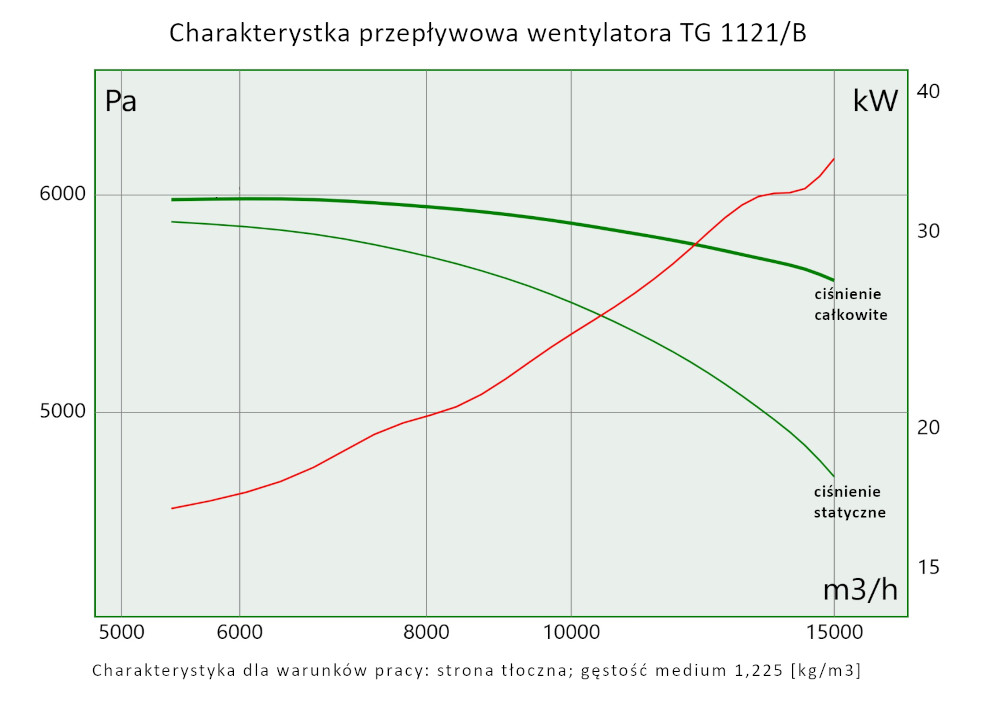

TG 1121/B HT wentylator promieniowy wysokotemperaturowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
