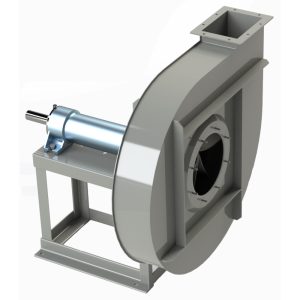

OPIS
Wysokotemperaturowe transportowe wentylatory promieniowe serii TGc HT przeznaczone są do przetłaczania bardzo zapylonego powietrza oraz transportu różnego rodzaju materiałów o temperaturze nie przekraczającej +350°C. Wyposażone w przeniesienie napędu poprzez przekładnie pasową lub sprzęgło elastyczne. Znajdują zastosowanie w szeroko pojętym transporcie pneumatycznym. Stosowane między innymi w: tartaki/stolarnie: do transportu trocin i wiórów drzewnych; garbarnie: do transportu skórzanych ścinków i wiórów; introligatornie: do transportu zwojów papieru; przemysł tekstylny: do transportu odpadów przędzy i włókien długich; przemysł obróbki tworzyw sztucznych: do transportu granulatów i ścinków nylonowych; do załadunku stałych materiałów palnych do kotłów itp.
KONSTRUKCJA
– obudowa oraz wirnik wentylatora wykonane ze stali czarnej, malowane proszkowo
– wirnik otwarty z łopatkami zagiętymi do przodu
– obudowa wentylatora spawana
– napęd wentylatora pośredni poprzez napęd pasowy lub bezpośredni poprzez sprzęgło elastyczne, wirnik osadzony na łożyskowanym wale pośrednim
– silnik w wersji B3 (montaż łapami silnika do ramy wentylatora)
– silnik asynchroniczny trójfazowy przystosowany do pracy ciągłej S1, zabezpieczony termicznie, możliwa regulacja prędkości obrotowej, stopień ochrony IP55, klasa izolacji F
DOSTĘPNE WYKONANIA
– obudowa oraz wirnik wykonany ze stali nierdzewnej AISI304
– obudowa oraz wirnik wykonany ze stali kwasoodpornej AISI316
– wykonanie elementów wrażliwych ze stali trudnościeralnej XAR-450
– wykonanie ze stali CORTEN
– wykonania specjalne i ocynkowane
– obudowa izolowana termicznie oraz akustycznie
SPECYFIKACJA
– przetłaczane medium: bardzo zapylone powietrze oraz transport materiałów
– zakres temperaturowy przetłaczanego medium -20…+350°C
– zakres temperaturowy otoczenia silnika -20…+40°C
– napięcie zasilania 3x400VAC 50Hz (inne na zapytanie)

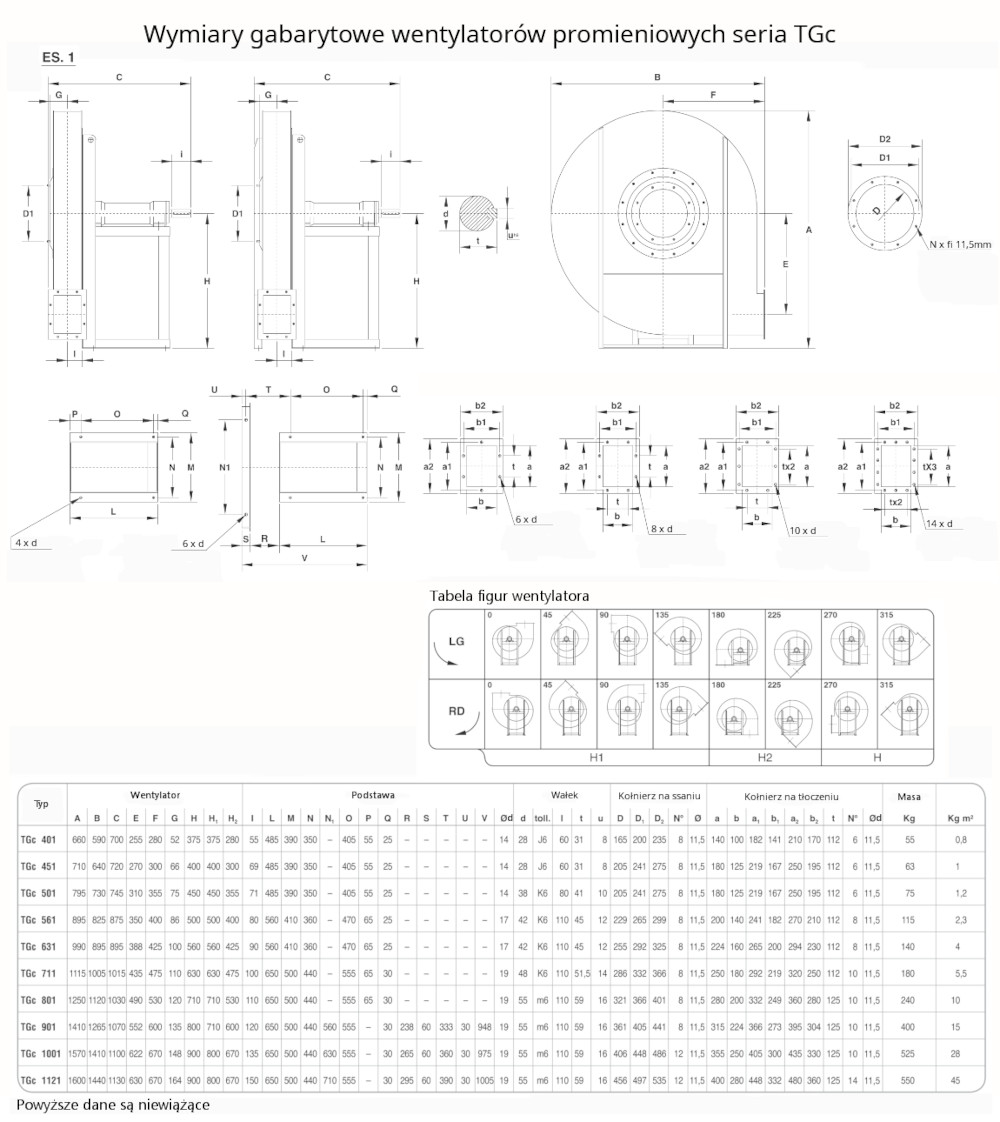

– figury LG, RD oraz kąty wg karty katalogowej
AKCESORIA
– nóż do cięcia papieru na wirnik
– połączenia elastyczne
– przeciwkołnierze
– wibroizolatory
– mechaniczne regulatory przepływu
| Zdjęcie | Nazwa | Wykonanie | Wydajność (m3/h) | Ciśnienie (Pa) | Moc (kW) | Prędkość (obr/min) | Napięcie (V) | Wysyłka | Cena | |||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
wysokotemperaturowe | 3100 | 7470 | - | 4500 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

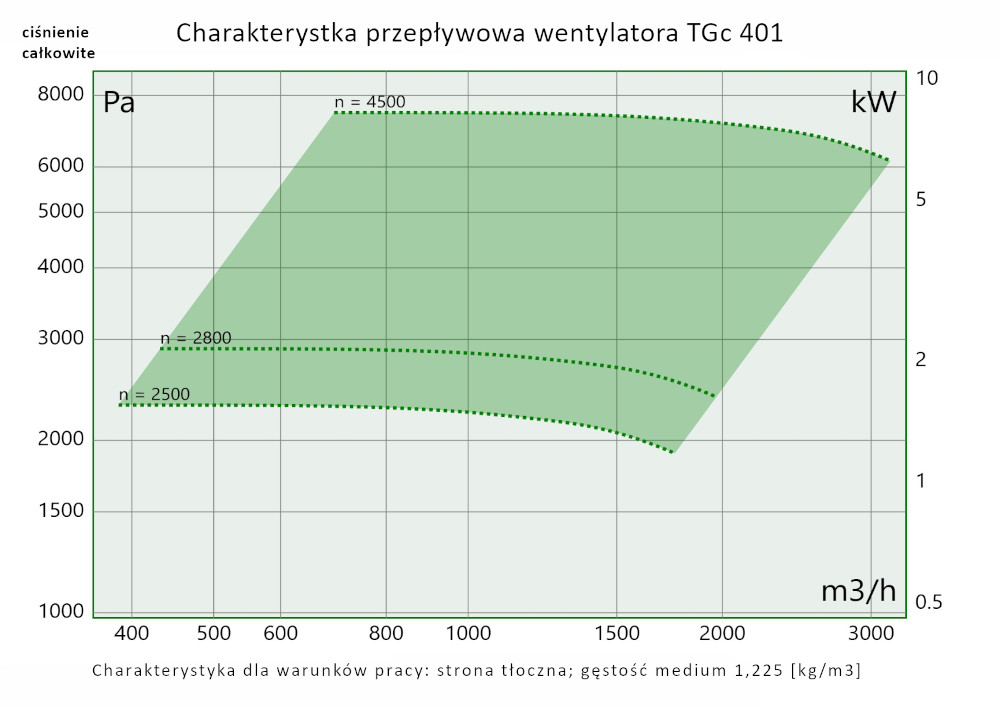

TGc 401 HT wentylator promieniowy wysokotemperaturowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
wysokotemperaturowe | 4200 | 8420 | - | 4250 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

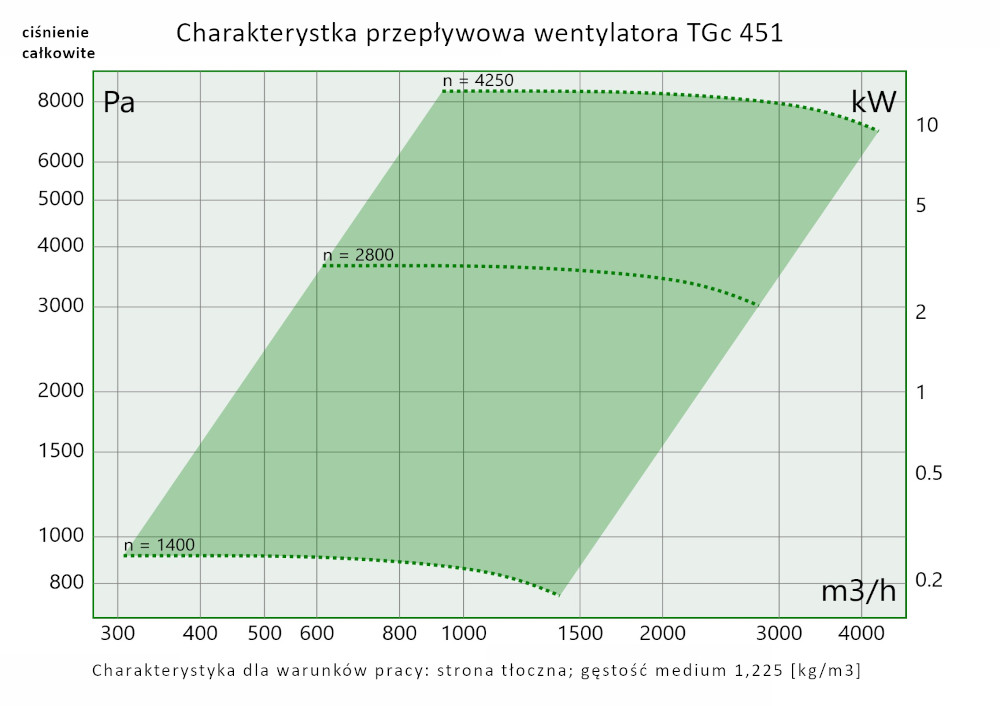

TGc 451 HT wentylator promieniowy wysokotemperaturowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
wysokotemperaturowe | 5450 | 9220 | - | 4000 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

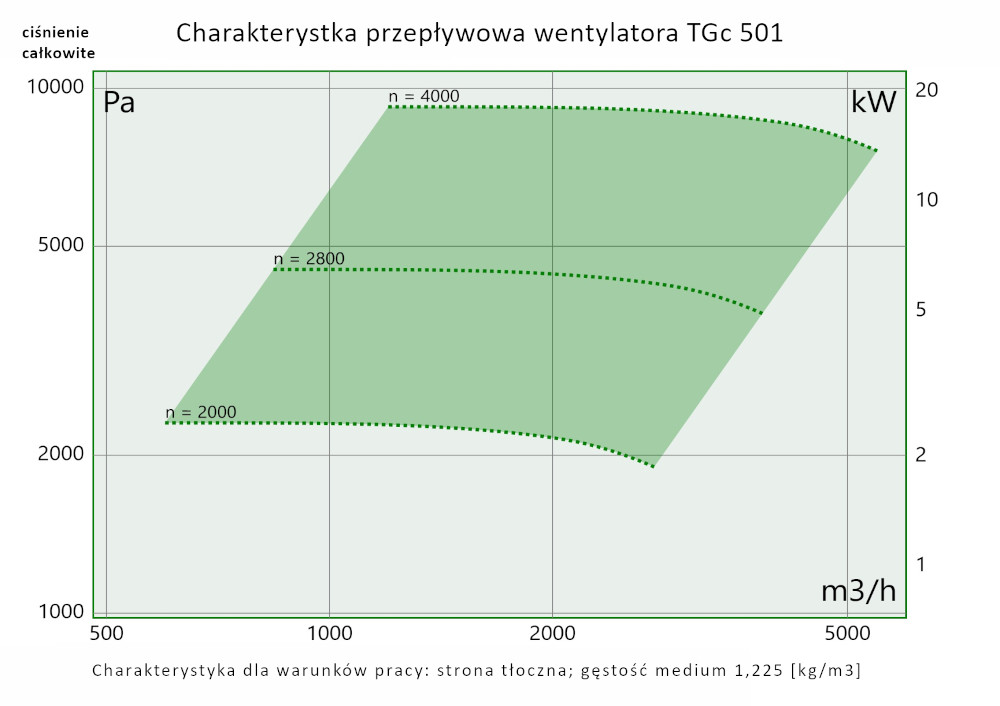

TGc 501 HT wentylator promieniowy wysokotemperaturowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
wysokotemperaturowe | 6760 | 9050 | - | 3550 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

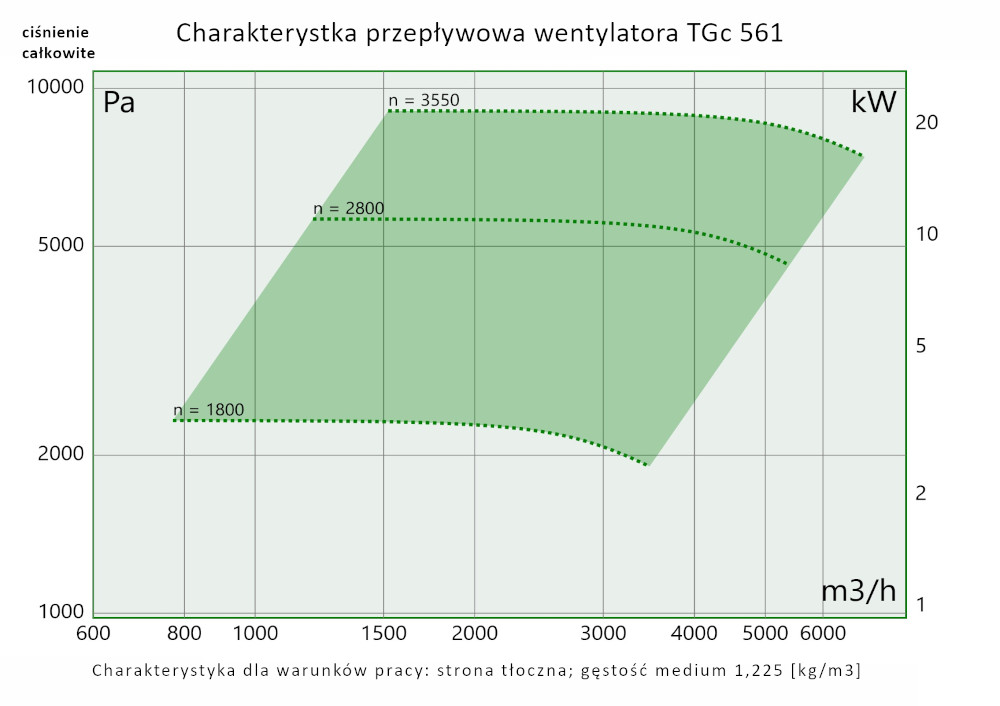

TGc 561 HT wentylator promieniowy wysokotemperaturowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
wysokotemperaturowe | 8380 | 9080 | - | 3150 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

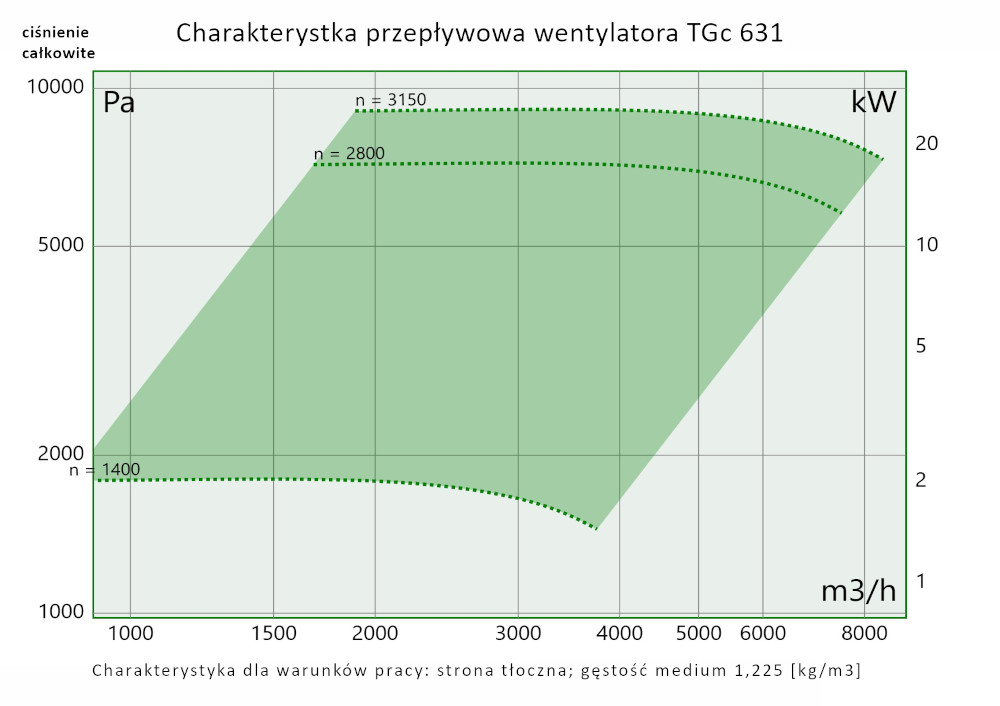

TGc 631 HT wentylator promieniowy wysokotemperaturowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
wysokotemperaturowe | 11550 | 10360 | - | 3000 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

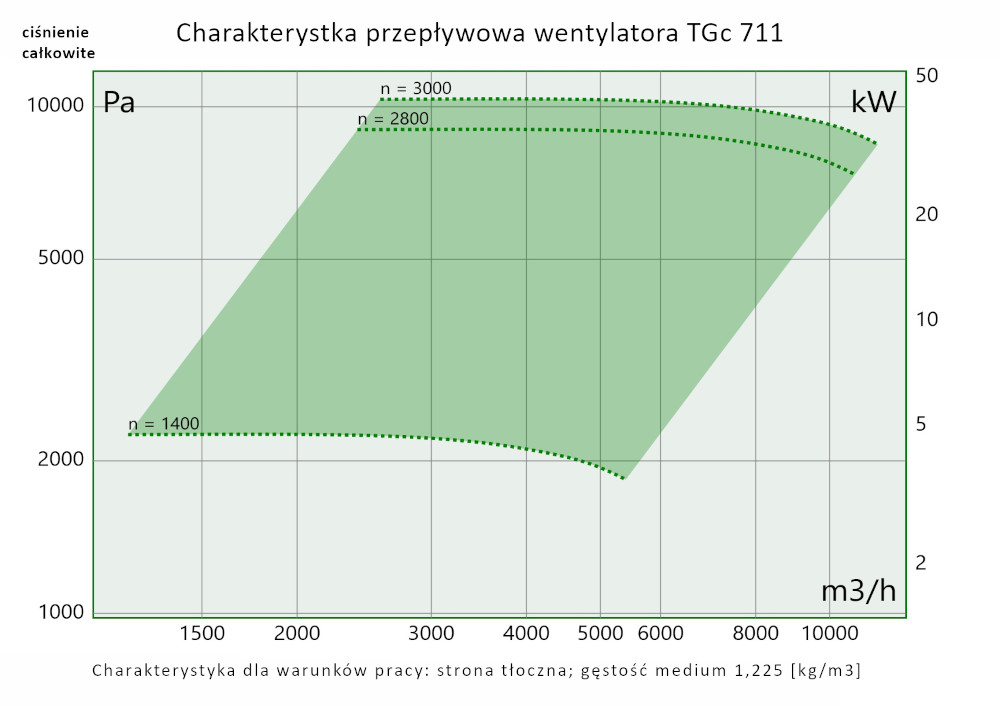

TGc 711 HT wentylator promieniowy wysokotemperaturowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
wysokotemperaturowe | 15000 | 11750 | - | 2800 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

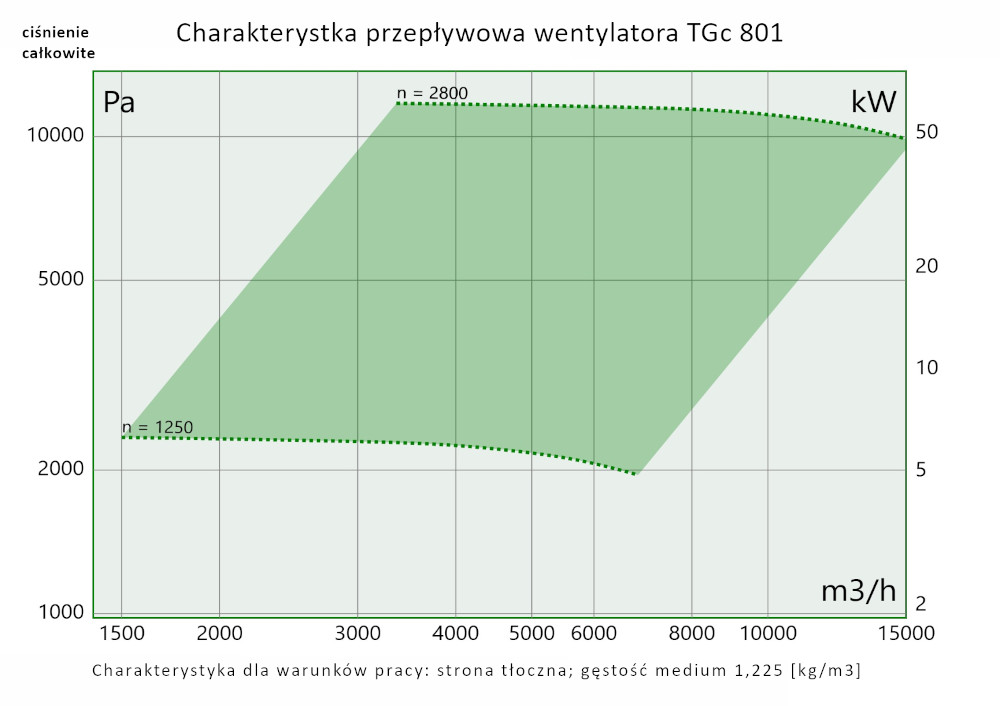

TGc 801 HT wentylator promieniowy wysokotemperaturowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
wysokotemperaturowe | 17000 | 11650 | - | 2500 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

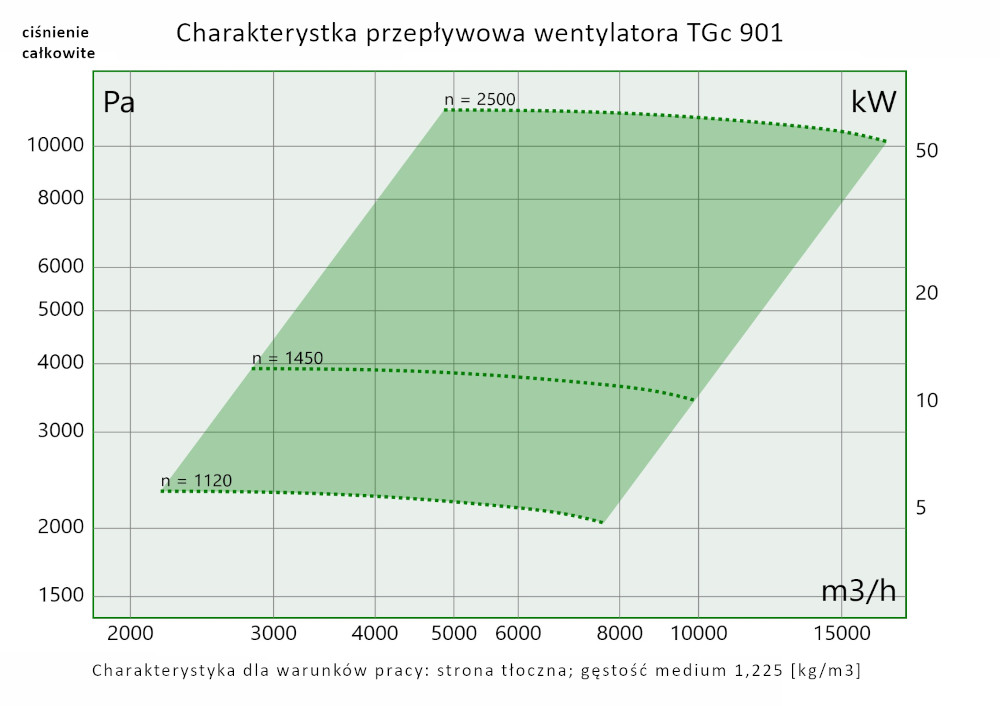

TGc 901 HT wentylator promieniowy wysokotemperaturowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
wysokotemperaturowe | 19500 | 9410 | - | 2000 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

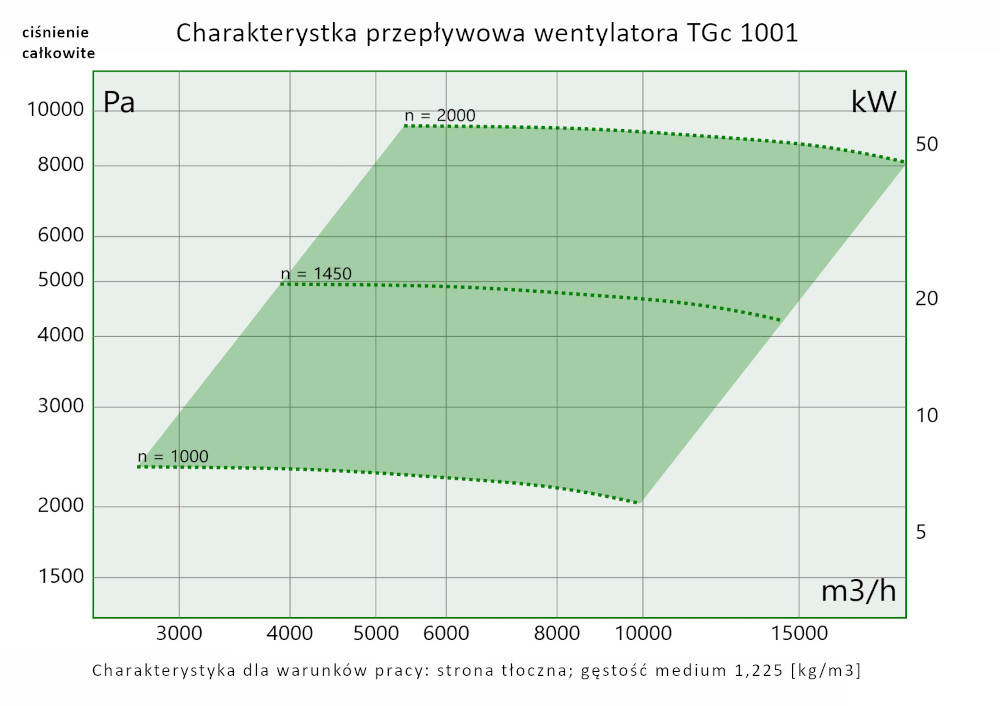

TGc 1001 HT wentylator promieniowy wysokotemperaturowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
wysokotemperaturowe | 22100 | 9000 | - | 1800 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

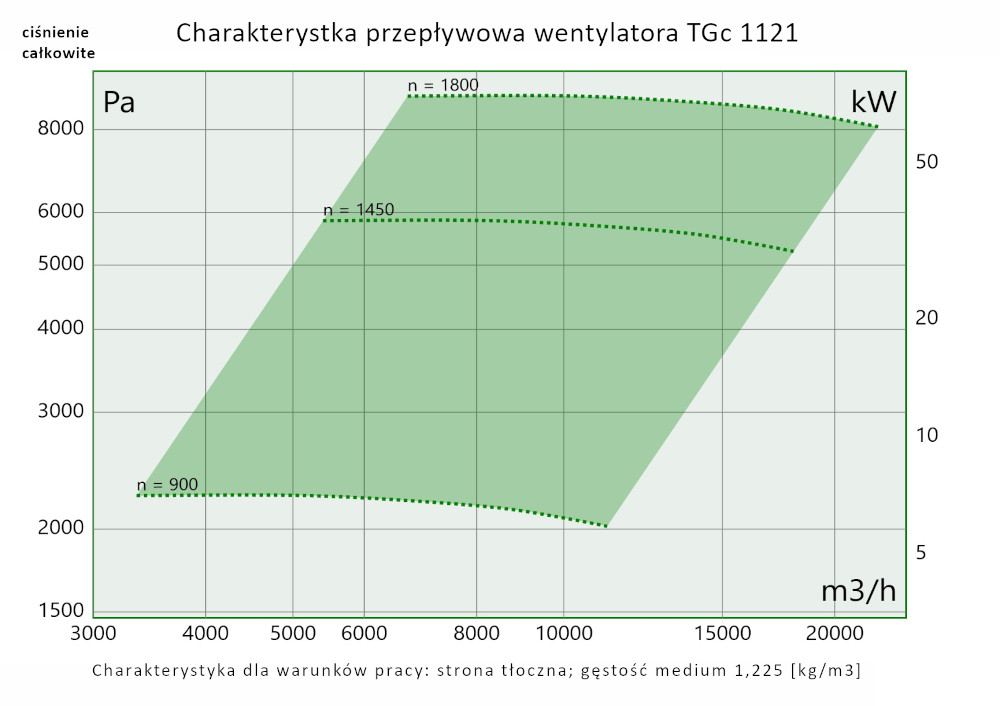

TGc 1121 HT wentylator promieniowy wysokotemperaturowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
