OPIS
Wysokotemperaturowe, średniociśnieniowe, wentylatory promieniowe serii TTRc HT przeznaczone są do przetłaczania czystego oraz zapylonego powietrza o temperaturze nieprzekraczającej +350°C. Wyposażone w przeniesienie napędu poprzez przekładnie pasową lub sprzęgło elastyczne. Znajdują zastosowanie w transporcie pneumatycznym, przemyśle meblarskim oraz drzewnym, mechanicznym, cementowym, ceramicznym, chemicznym, hutniczym, metalurgicznym, spożywczym, tekstylnym, papierniczym oraz garbarskim. Cechą charakterystyczną wentylatorów serii TTRc HT jest płaska charakterystyka krzywej mocy ograniczająca ryzyko przeciążenia silnika.
KONSTRUKCJA
– obudowa oraz wirnik wentylatora wykonane ze stali czarnej, malowane proszkowo
– wirnik zamknięty z łopatkami zagiętymi do przodu, wirnik otwarty
– obudowa wentylatora na połączeniach zagniatana lub spawana, zależnie od wymaganej szczelności oraz wielkości wentylatora
– napęd wentylatora pośredni poprzez napęd pasowy lub bezpośredni poprzez sprzęgło elastyczne, wirnik osadzony na łożyskowanym wale pośrednim
– odrzutnik ciepła na wale silnika
– silnik w wersji B3 (montaż łapami silnika do ramy wentylatora)
– silnik asynchroniczny trójfazowy przystosowany do pracy ciągłej S1, zabezpieczony termicznie, możliwa regulacja prędkości obrotowej, stopień ochrony IP55, klasa izolacji F
DOSTĘPNE WYKONANIA
– obudowa oraz wirnik wykonany ze stali nierdzewnej AISI304L
– obudowa oraz wirnik wykonany ze stali kwasoodpornej AISI316L
– wykonanie elementów wrażliwych ze stali trudnościeralnej XAR-450
– wykonanie ze stali CORTEN
– wykonania specjalne i ocynkowane
– obudowa izolowana termicznie oraz akustycznie
SPECYFIKACJA
– przetłaczane medium: powietrze czyste lub zapylone
– zakres temperaturowy przetłaczanego medium -20…+350°C
– zakres temperaturowy otoczenia silnika -20…+40°C
– napięcie zasilania 3x400VAC 50Hz (inne na zapytanie)
– figury LG, RD oraz kąty wg karty katalogowej
AKCESORIA
– połączenia elastyczne
– przeciwkołnierze
– wibroizolatory
– mechaniczne regulatory przepływu
| Zdjęcie | Nazwa | Wykonanie | Wydajność (m3/h) | Ciśnienie (Pa) | Moc (kW) | Prędkość (obr/min) | Napięcie (V) | Wysyłka | Cena | |||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
wysokotemperaturowe | 14400 | 4600 | - | 2800 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

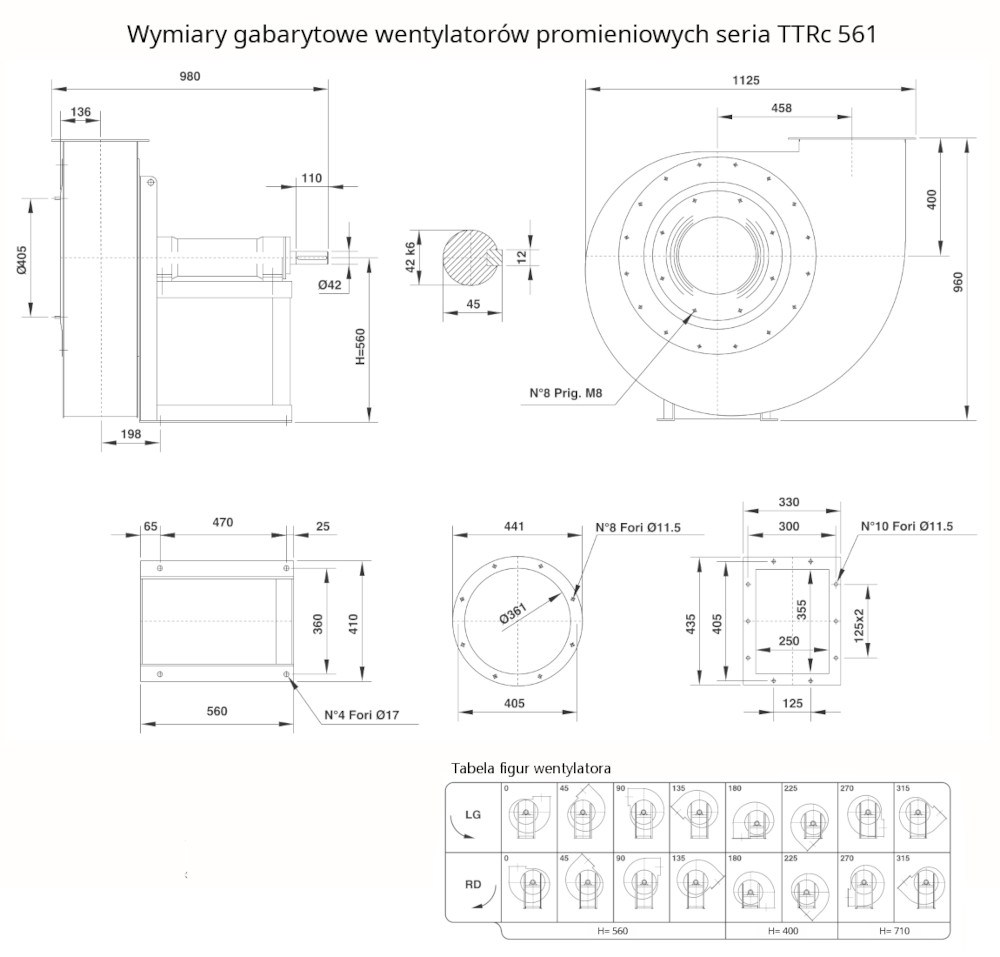

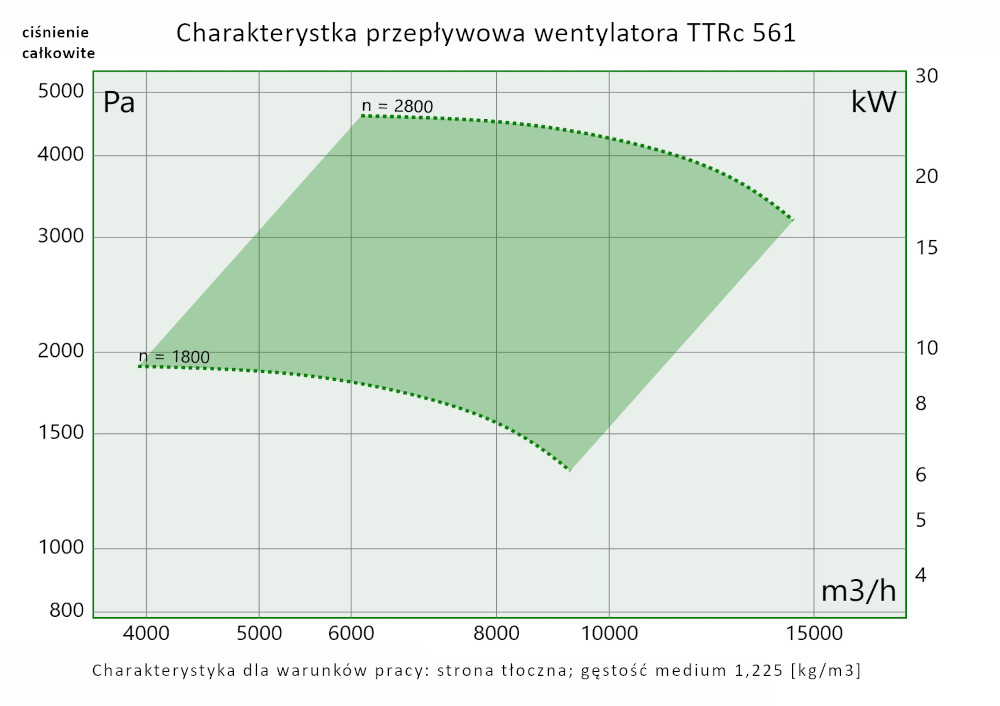

TTRc 561 HT wentylator promieniowy wysokotemperaturowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
wysokotemperaturowe | 20950 | 5700 | - | 2800 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

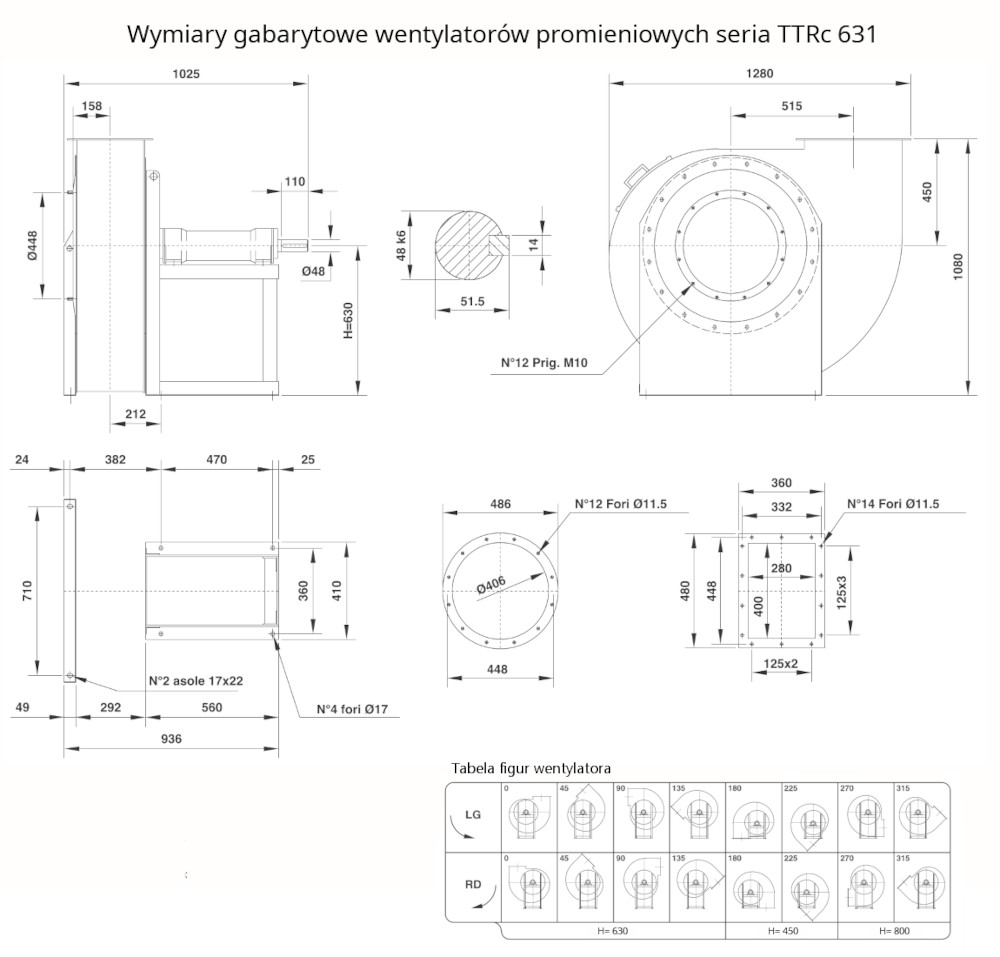

TTRc 631 HT wentylator promieniowy wysokotemperaturowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
wysokotemperaturowe | 24800 | 4900 | - | 2240 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

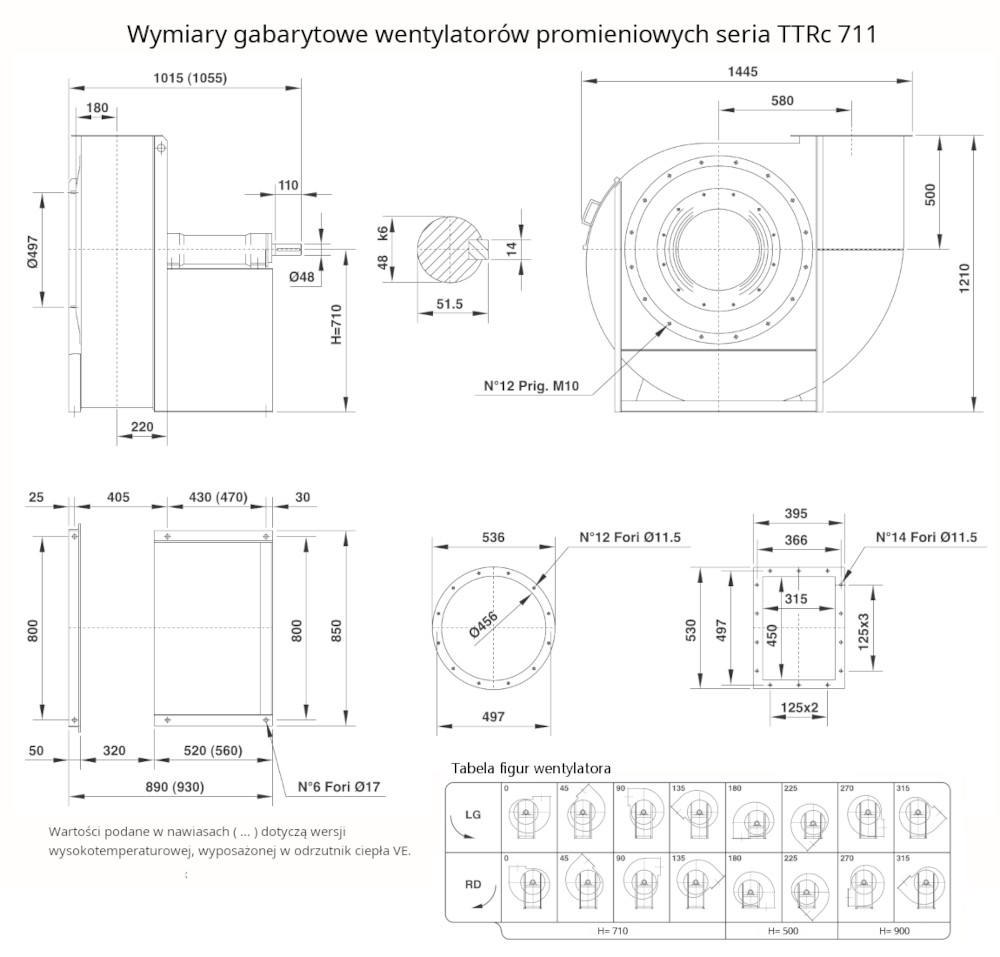

TTRc 711 HT wentylator promieniowy wysokotemperaturowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
wysokotemperaturowe | 32500 | 4900 | - | 2000 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

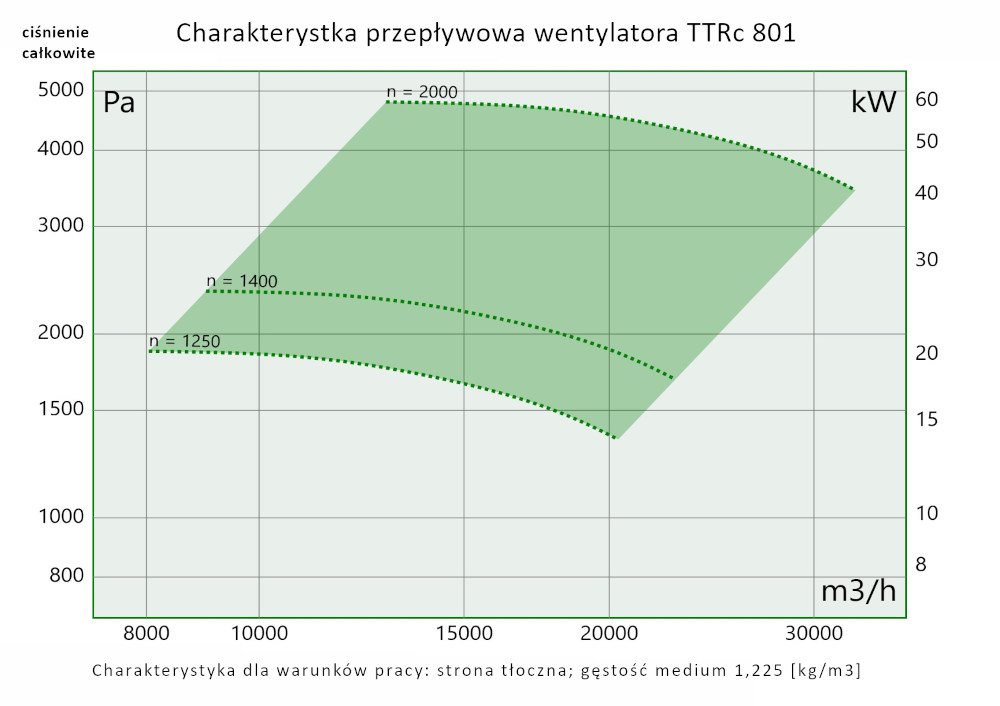

TTRc 801 HT wentylator promieniowy wysokotemperaturowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
wysokotemperaturowe | 41800 | 5000 | - | 1800 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

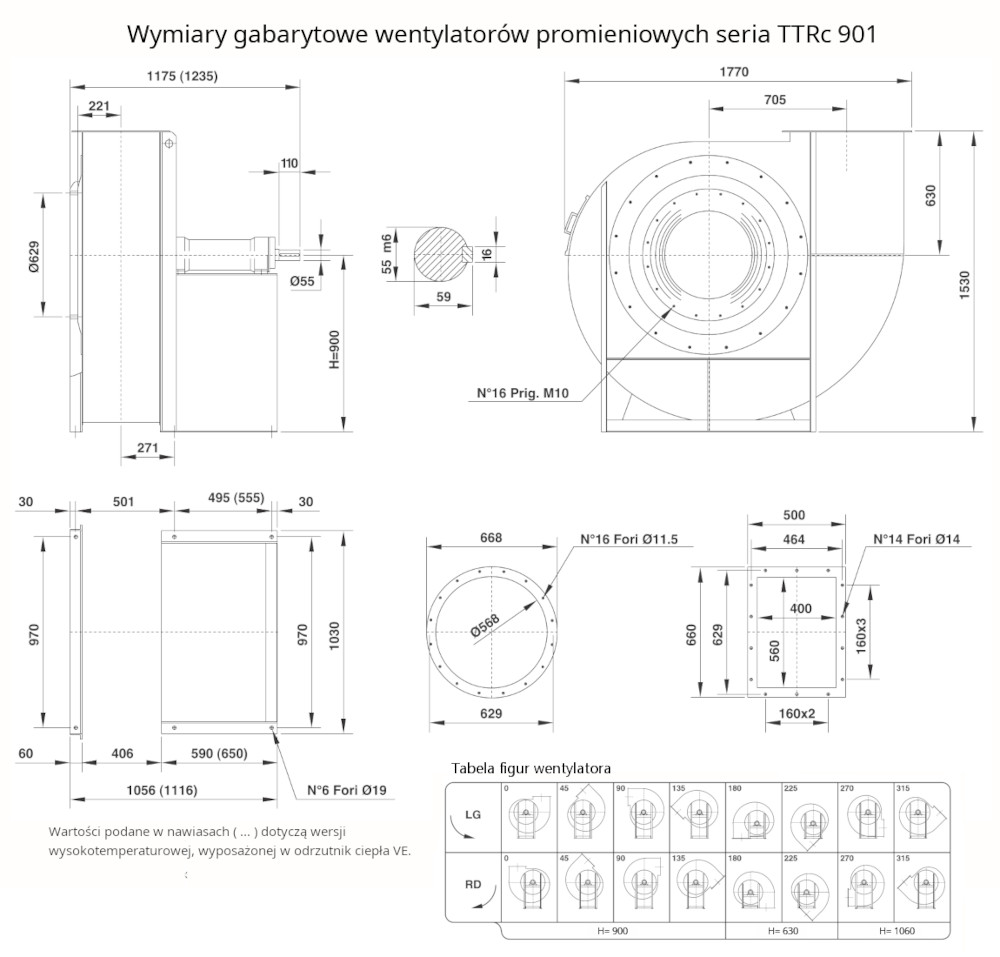

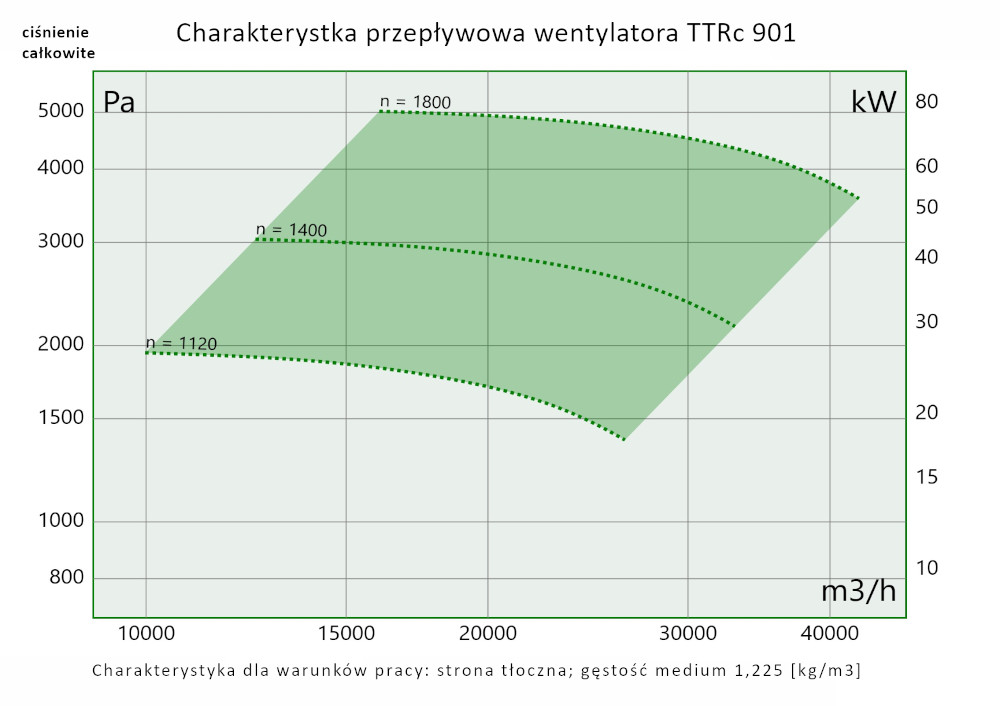

TTRc 901 HT wentylator promieniowy wysokotemperaturowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
wysokotemperaturowe | 50000 | 5000 | - | 1600 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

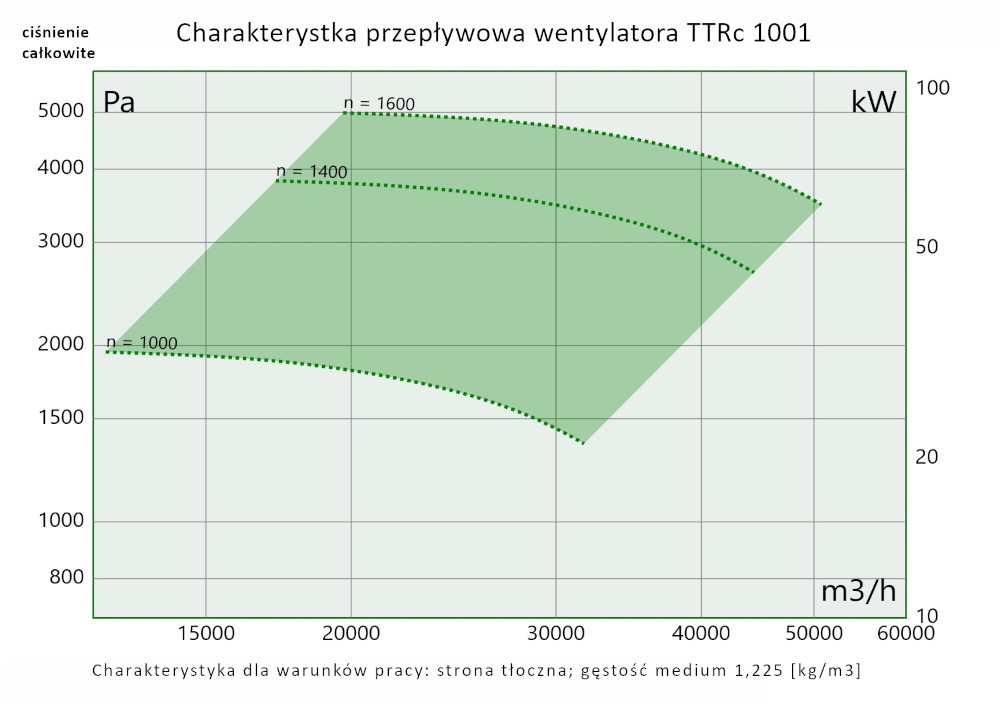

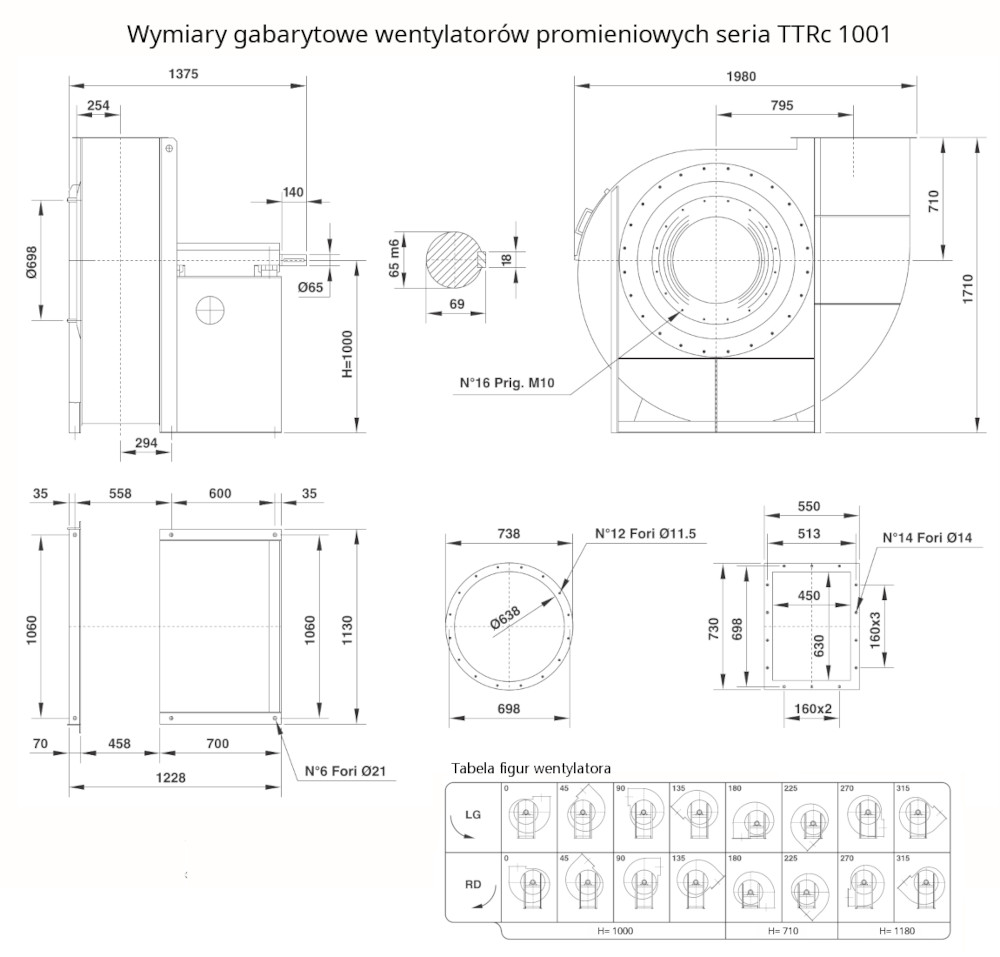

TTRc 1001 HT wentylator promieniowy wysokotemperaturowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
wysokotemperaturowe | 62000 | 4900 | - | 1400 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

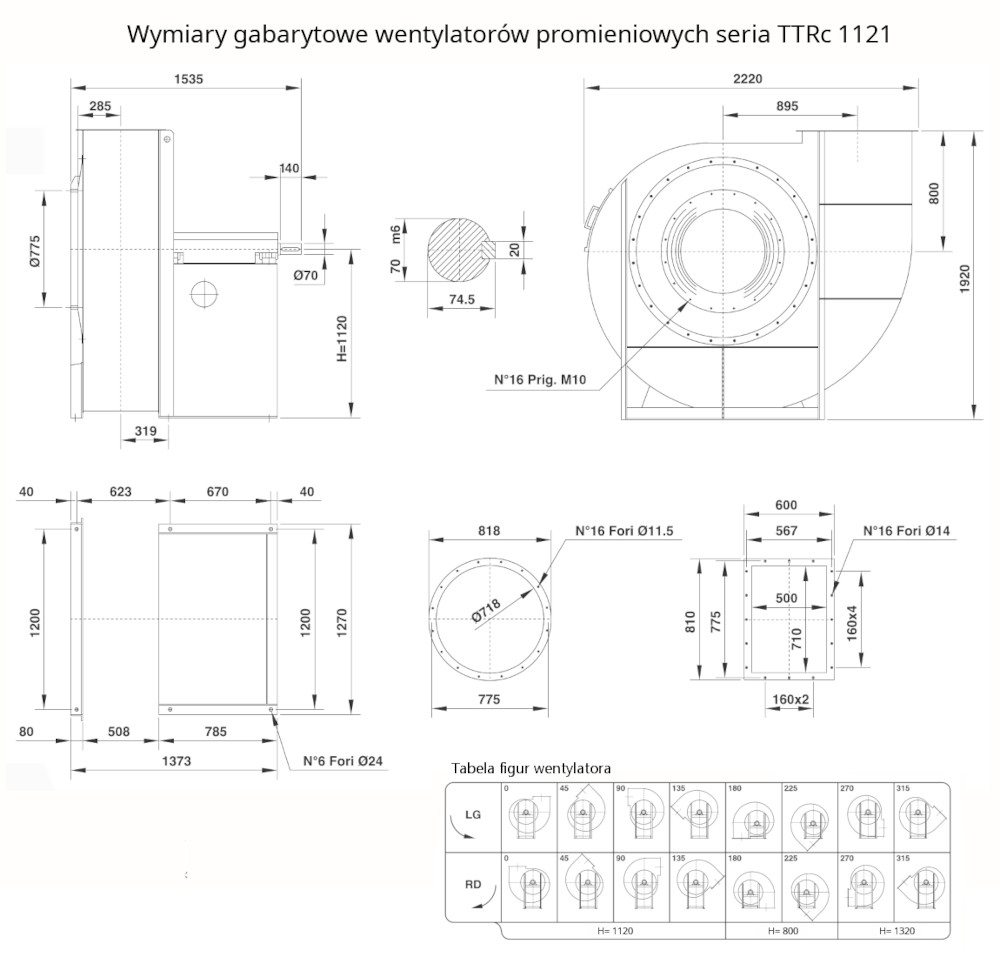

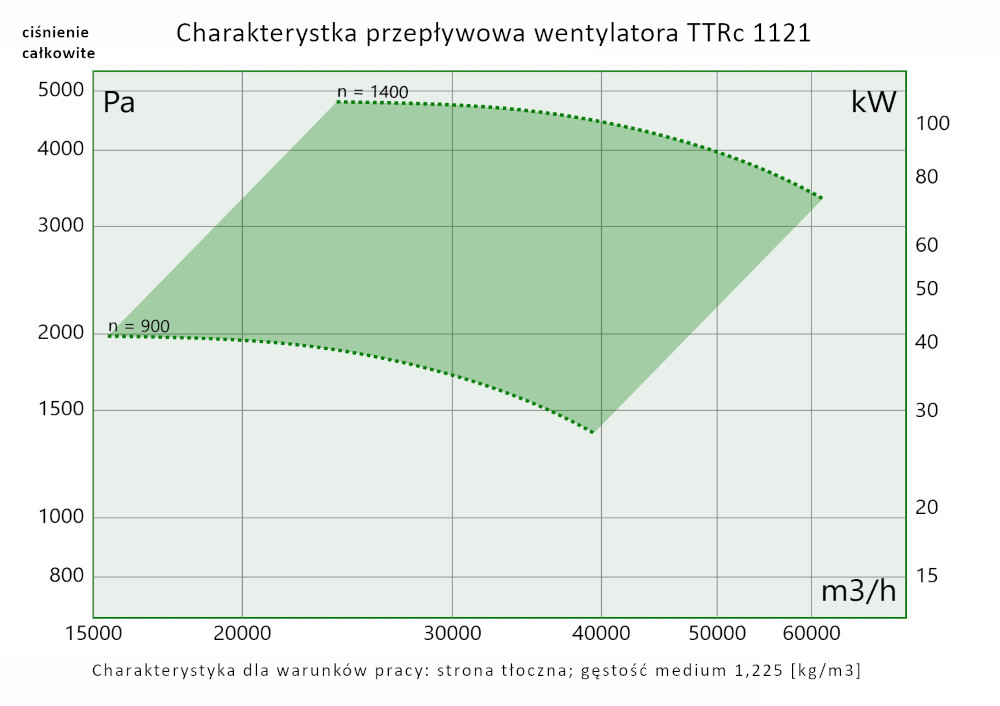

TTRc 1121 HT wentylator promieniowy wysokotemperaturowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
wysokotemperaturowe | 77300 | 4900 | - | 1250 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

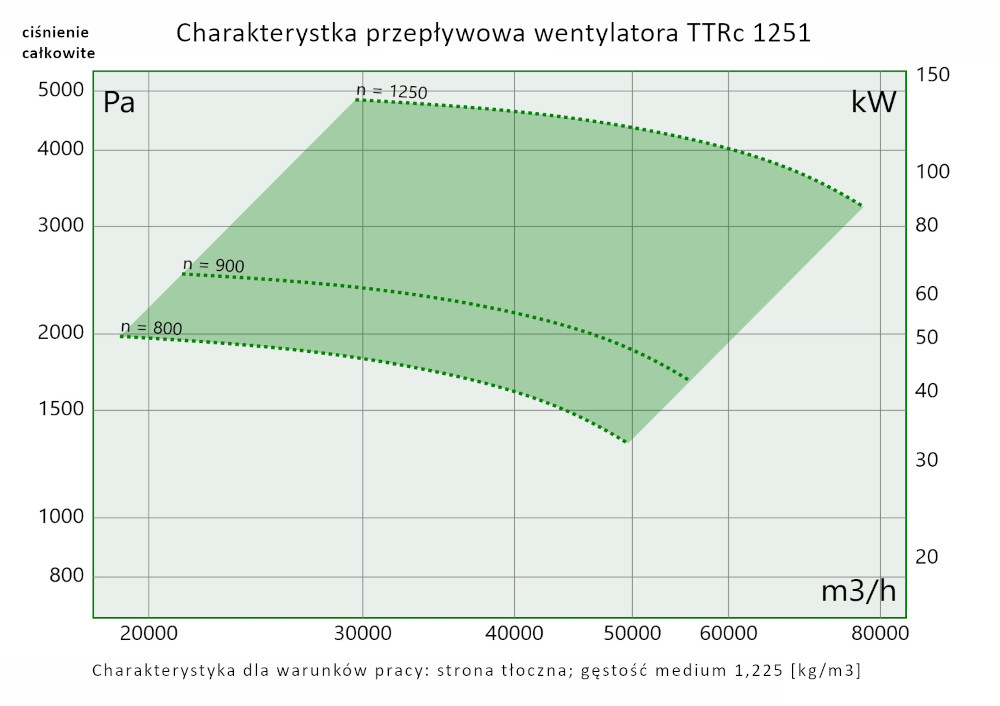

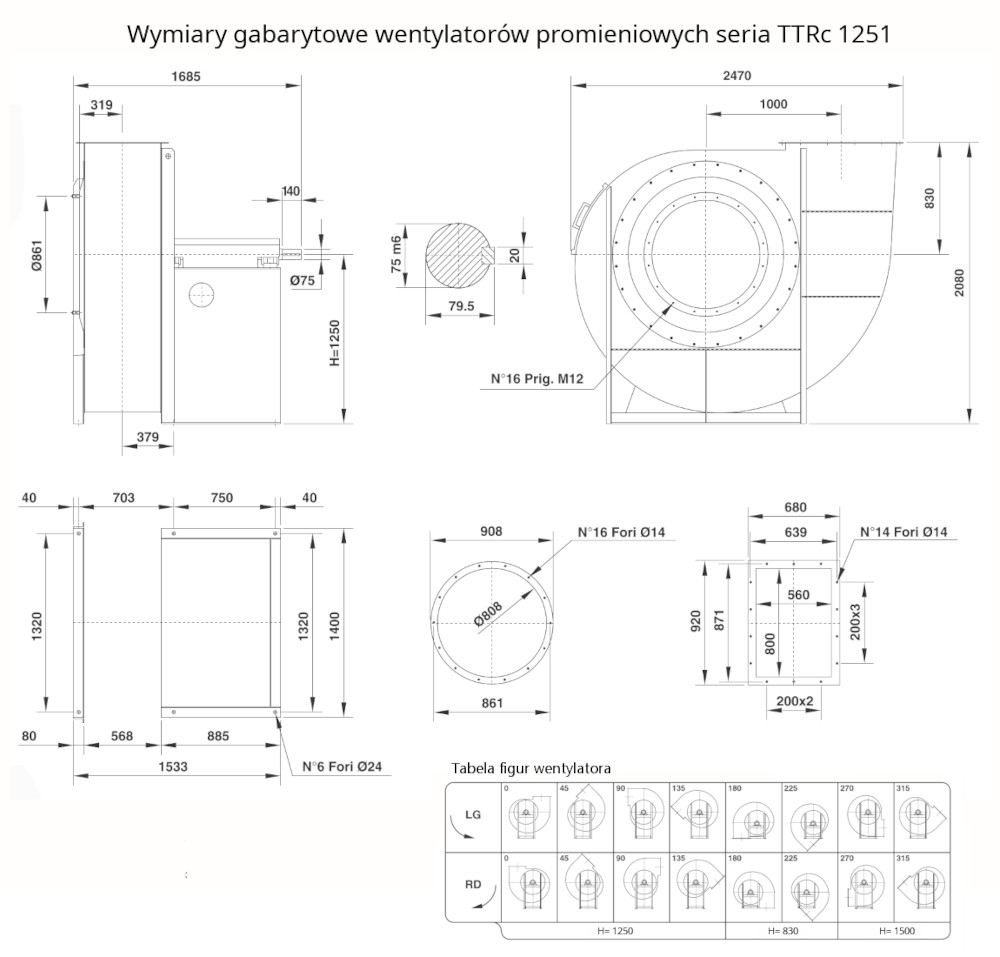

TTRc 1251 HT wentylator promieniowy wysokotemperaturowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
wysokotemperaturowe | 95000 | 4900 | - | 1120 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

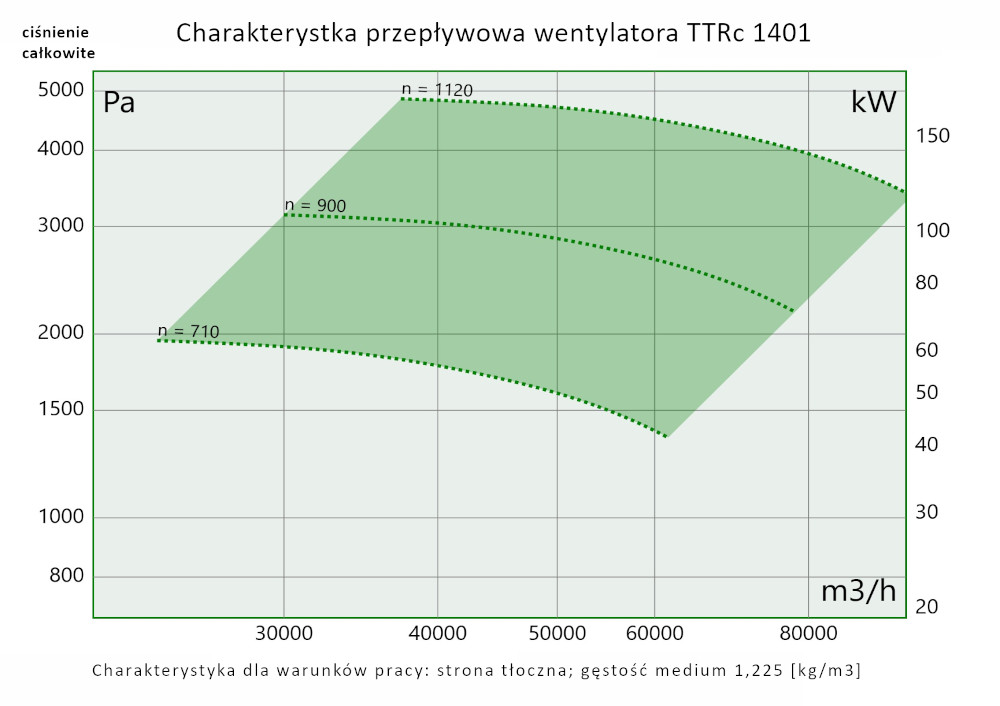

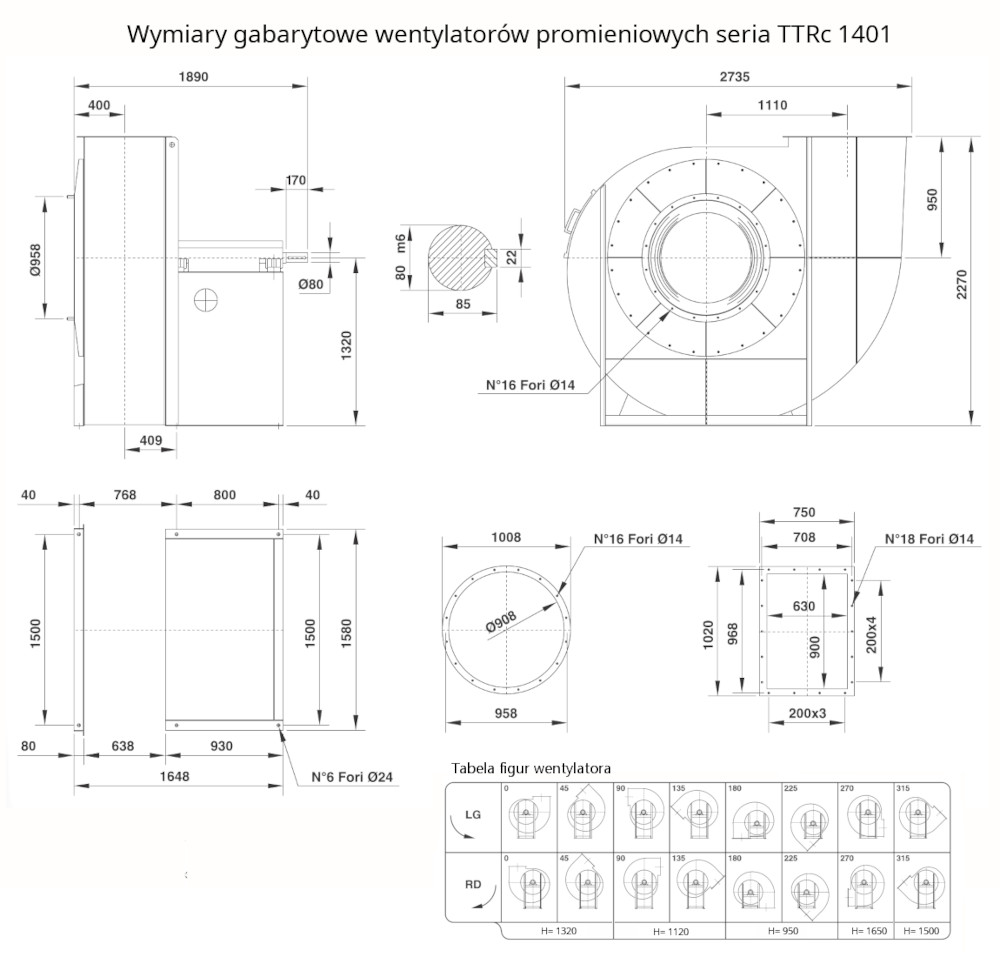

TTRc 1401 HT wentylator promieniowy wysokotemperaturowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
wysokotemperaturowe | 129000 | 5200 | - | 1000 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

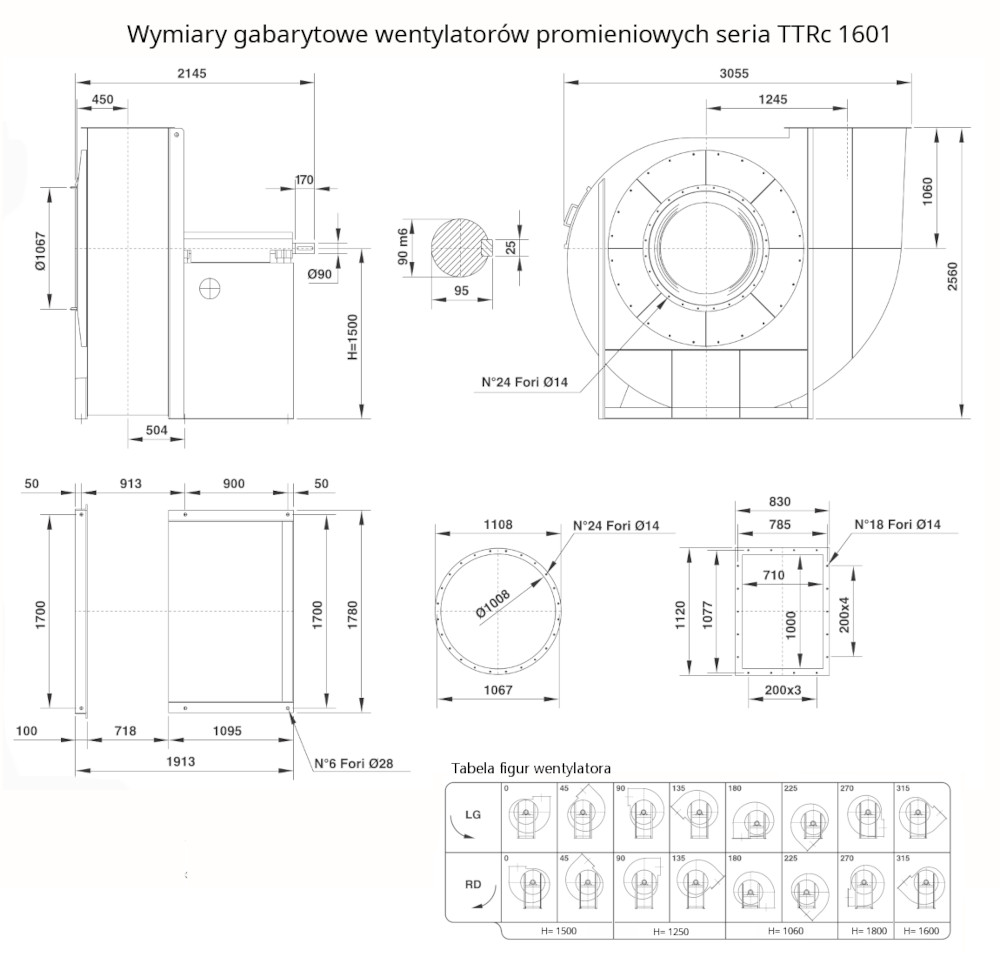

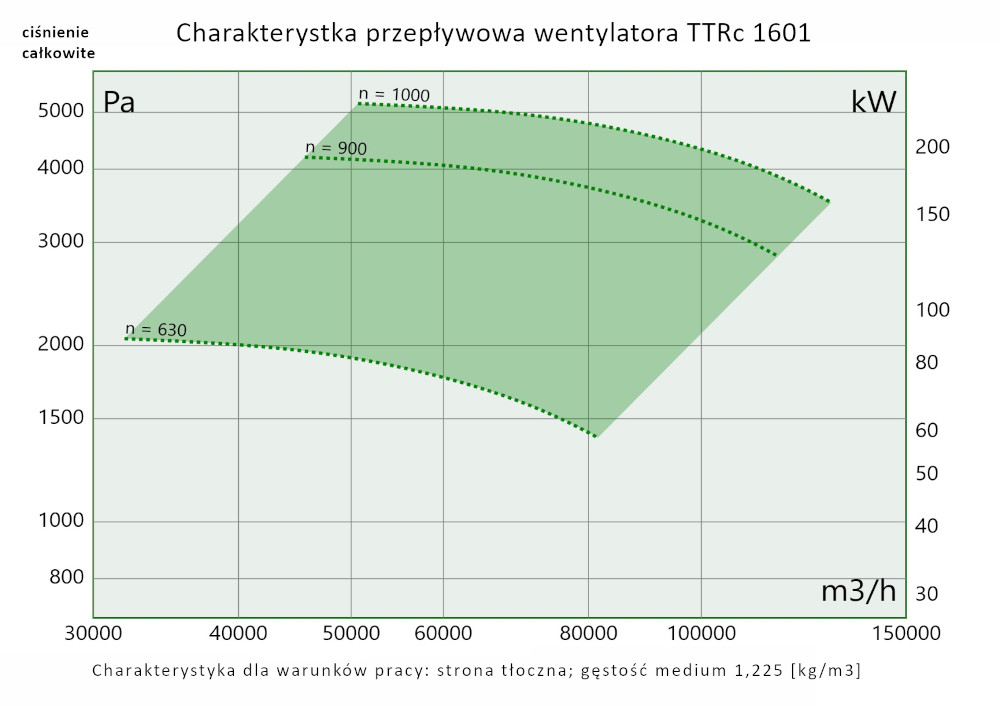

TTRc 1601 HT wentylator promieniowy wysokotemperaturowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
