Seria RZR

OPIS
Dwustronnie ssące wentylatory promieniowe serii RZR przeznaczone są do przetłaczania czystego powietrza. Stosowane głównie w urządzeniach wentylacyjnych, grzewczych oraz klimatyzacyjnych. Cechą charakterystyczną wentylatorów RZR jest zwarta budowa, wysoka efektywność oraz niski poziom hałasu. Wirnik wentylatora z łopatkami zagiętymi do tyłu, osadzony na obustronnie łożyskowanym wale. Maksymalna temperatura przetłaczanego medium +80°C.

KONSTRUKCJA
– obudowa wentylatora wykonana z galwanizowanej blachy stalowej, wirnik spawany malowany
– wirnik dwustronnie ssący z łopatkami zagiętymi do tyłu, wyważony statycznie oraz dynamicznie
– wirnik osadzony na obustronnie łożyskowanym wale napędowym
– bezobsługowe łożyska

DOSTĘPNE WYKONANIA
– wykonanie podstawowe wentylatora, lekka konstrukcja, kołnierz na tłoczeniu – RZR 11-0200/-0710
– wykonanie podstawowe wentylatora wyposażone w lekką ramę nośną z kątownika, kołnierz na tłoczeniu – RZR 12-0200/-0710
– wykonanie wzmocnione, wyposażone w ramę nośną, na której osadzono wzmocnione łożyska, kołnierz na tłoczeniu – RZR 15-0400/-1000
– wykonanie wzmocnione +, wyposażone w ramę nośną, na której osadzono wzmocnione łożyska w przemysłowych obudowach, kołnierz na tłoczeniu – RZR 18-0400/-1000
– wykonanie ze spawaną obudową, wzmocnione łożyska, kołnierz na tłoczeniu – RZR 19-0200/-0355
– wykonanie ze spawaną obudową wzmocnioną ramą nośną z kątownika, obudowa malowana, wzmocnione łożyska, kołnierz na tłoczeniu – RZR 19-0400/-1000
– wykonanie ze spawaną obudową wzmocnioną ramą nośną z kątownika, obudowa malowana, wzmocnione łożyska w przemysłowych obudowach, kołnierz na tłoczeniu – RZR 13-0400/-1000
– wykonanie ze spawaną solidną obudową wzmocnioną ramą nośną z kątownika, obudowa dzielona, malowana, wzmocnione łożyska w przemysłowych obudowach, kołnierz na tłoczeniu – RZR 13-1120/-1600

SPECYFIKACJA
– przetłaczane medium: powietrze czyste
– zakres temperaturowy przetłaczanego medium -20…+80°C

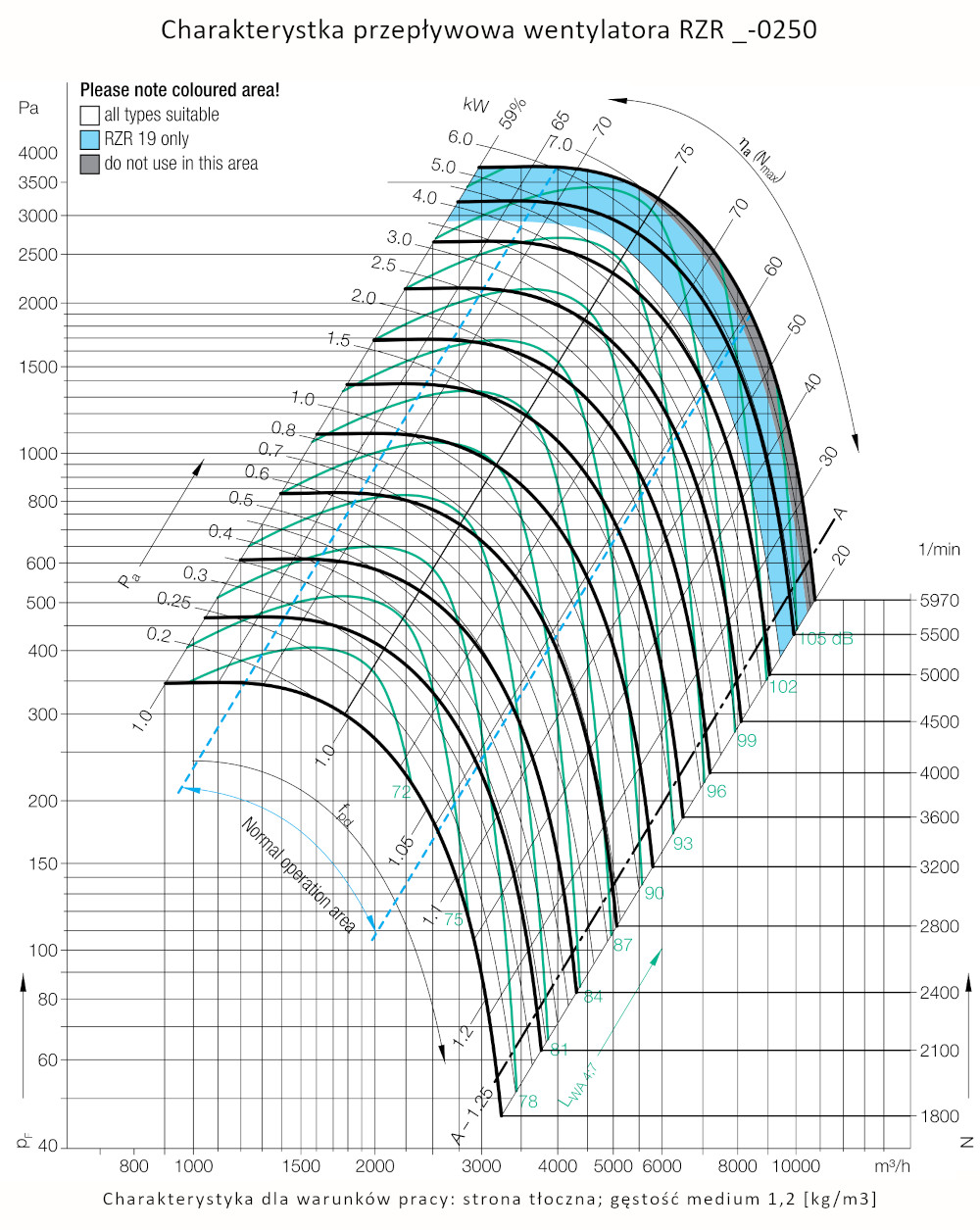

– figury LG, RD oraz kąty wg karty katalogowej

AKCESORIA
– stopy montażowe
– kompensator dla strony tłocznej
– siatka ochronna strony tłocznej
– siatka ochronna strony ssącej
– kołnierz mocujący strony tłocznej
– wibroizolatory montażowe
– osłona wału napędowego
– króciec odprowadzenia kondensatu
– drzwi inspekcyjne

PRODUCENT
Nicotra Gebhardt
