Seria TE

OPIS

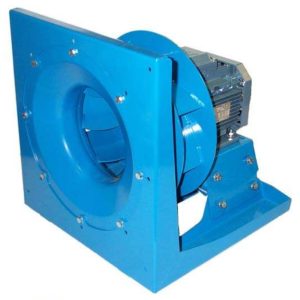

Wentylatory promieniowe typu plug-in serii TE (wirnik swobodny, bez obudowy spiralnej) przeznaczone są do montażu w sekcji wentylatorowej central wentylacyjnych i klimatyzacyjnych. Przetłaczają czyste lub lekko zapylone powietrze. Lekki wirnik z poliamidu wzmocnionego włóknem szklanym, z łopatkami zagiętymi do tyłu, osadzony jest bezpośrednio na wale silnika, a wirnik, lej wlotowy i silnik tworzą zestaw na sztywnej ramie nośnej. Tworzywo wirnika jest odporne na korozję. Wielkości od 180 do 450.

KONSTRUKCJA
– wirnik z poliamidu wzmocnionego włóknem szklanym, z łopatkami zagiętymi do tyłu
– wirnik wyważony statycznie oraz dynamicznie wg DIN ISO 1940-1
– piasta aluminiowa
– lej wlotowy dopasowany do wirnika i ustawiony współosiowo dla najwyższej sprawności
– rama nośna spawana i malowana lub z blachy ocynkowanej

DOSTĘPNE WYKONANIA
– napęd bezpośredni: silnik na ramie (układ 4) lub kołnierzowo na płycie (układ 5)
– napęd pasowy (układy 11, 11S, 12)
– wykonania nierdzewne, basenowe, higieniczne i specjalne – na zapytanie
– wykonanie przeciwwybuchowe ATEX – na zapytanie

SPECYFIKACJA
– przetłaczane medium: powietrze czyste lub lekko zapylone
– zakres temperaturowy przetłaczanego medium -20…+60°C
– silnik trójfazowy 3~400 V, IP55, klasa izolacji F, regulacja częstotliwościowa

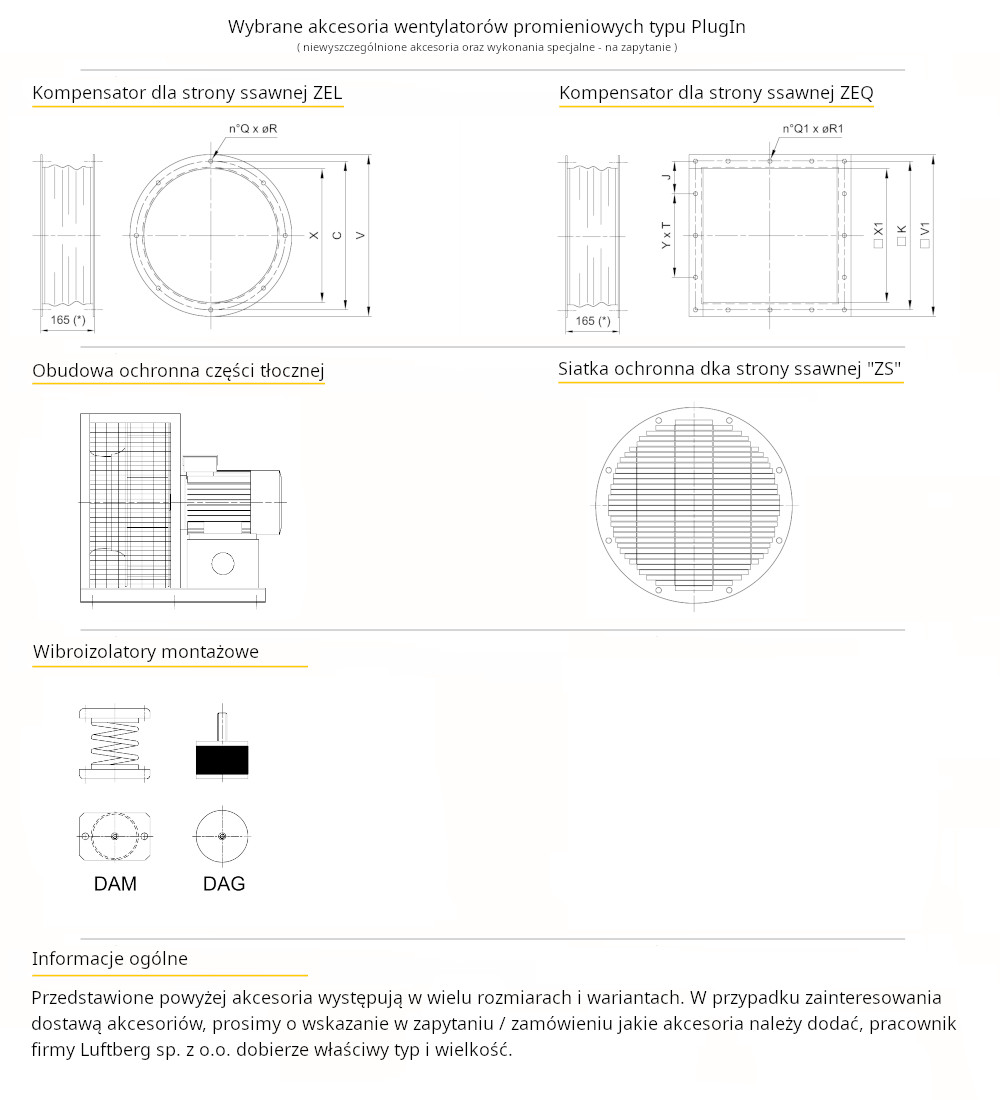

AKCESORIA
– kompensator dla strony ssawnej – okrągły ZEL lub kwadratowy ZEQ
– obudowa ochronna części tłocznej
– siatka ochronna strony ssawnej ZS
– wibroizolatory montażowe sprężynowe DAM oraz gumowe DAG
