OPIS
Wentylatory promieniowe wysokociśnieniowe w wersji przeciwwybuchowej serii APRGc ATEX, przeznaczone są do przetłaczania czystego oraz zapylonego powietrza w strefie zagrożenia wybuchem 1, 2, 21 i 22 wg ATEX (EX). Zaprojektowane oraz wytworzone zgodnie z obowiązującymi warunkami i założeniami Dyrektywy 2014/34/UE. Wyposażone w przeniesienie napędu poprzez przekładnie pasową lub sprzęgło elastyczne. Znajdują zastosowanie w transporcie pneumatycznym, przemyśle cementowym, chemicznym, spożywczym, metalurgicznych oraz hutniczym. Cechą charakterystyczną typoszeregu APRGc ATEX jest generowanie wysokich ciśnień przy stosunkowo niskim strumieniu objętościowym (wydajności).
KONSTRUKCJA
– obudowa oraz wirnik wentylatora wykonane ze stali czarnej, malowane proszkowo
– wirnik zamknięty z łopatkami zagiętymi do tyłu
– obudowa wentylatora na połączeniach zagniatana lub spawana, zależnie od wymaganej szczelności oraz wielkości wentylatora
– napęd wentylatora pośredni poprzez napęd pasowy lub bezpośredni poprzez sprzęgło elastyczne, wirnik osadzony na łożyskowanym wale pośrednim
– silnik w wersji B3 (montaż łapami silnika do ramy wentylatora)
– silnik asynchroniczny trójfazowy w wersji przeciwwybuchowej, przystosowany do pracy ciągłej S1, zabezpieczony termicznie, możliwa regulacja prędkości obrotowej, stopień ochrony IP55 lub IP65, klasa izolacji F.
DOSTĘPNE WYKONANIA
– wykonanie przeciwwybuchowe ATEX/EX: kategorie 2G, 3G, 2D, 3D; podgrupy gazowe IIA, IIB, IIB+H2; podgrupy pyłowe IIIA, IIIB, IIIC; pełny zakres klas temperaturowych
– obudowa oraz wirnik wykonany ze stali nierdzewnej AISI304
– obudowa oraz wirnik wykonany ze stali kwasoodpornej AISI316
– wykonanie elementów wrażliwych ze stali trudnościeralnej XAR-450
– wykonanie ze stali CORTEN
– wykonanie specjalne i ocynkowane
– obudowa izolowana termicznie oraz akustycznie
SPECYFIKACJA
– przetłaczane medium: powietrze czyste lub zapylone
– zakres temperaturowy przetłaczanego medium -20…+60°C
– zakres temperaturowy otoczenia silnika -20…+40°C
– napięcie zasilania 3x400VAC 50Hz (inne na zapytanie)

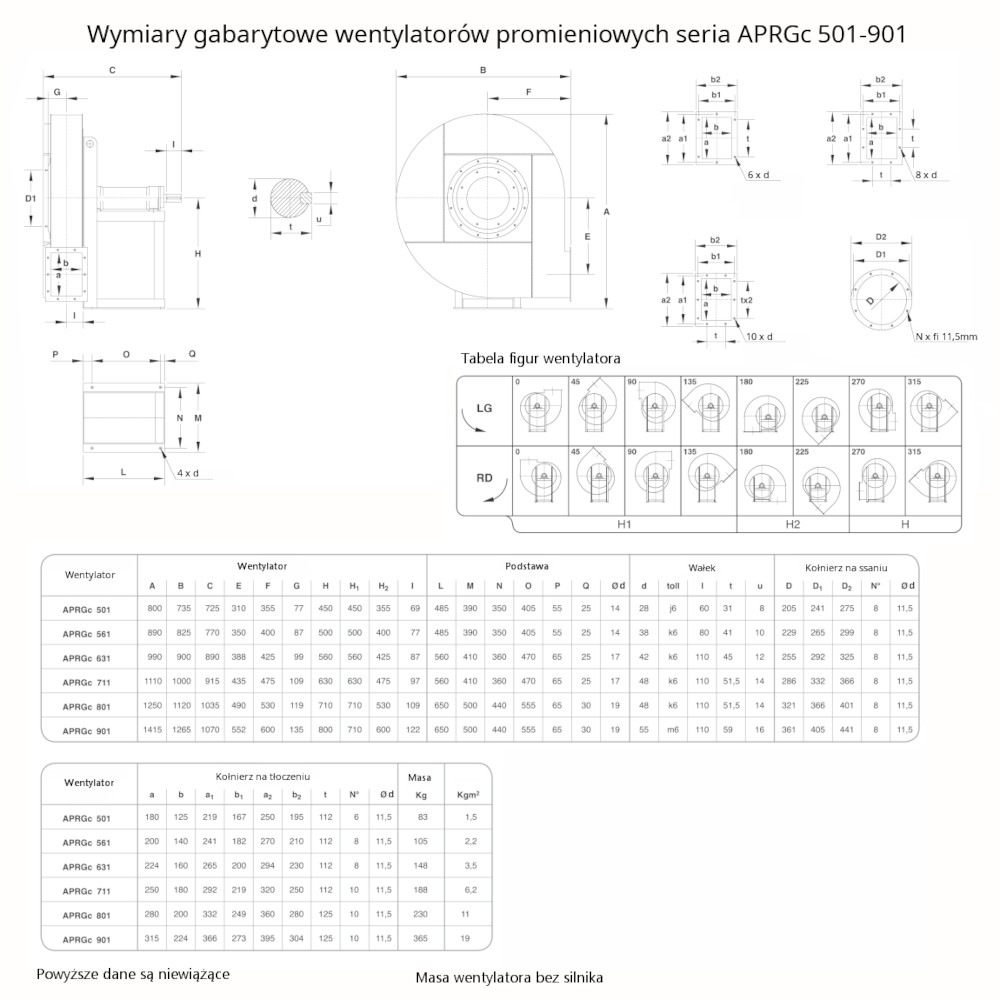

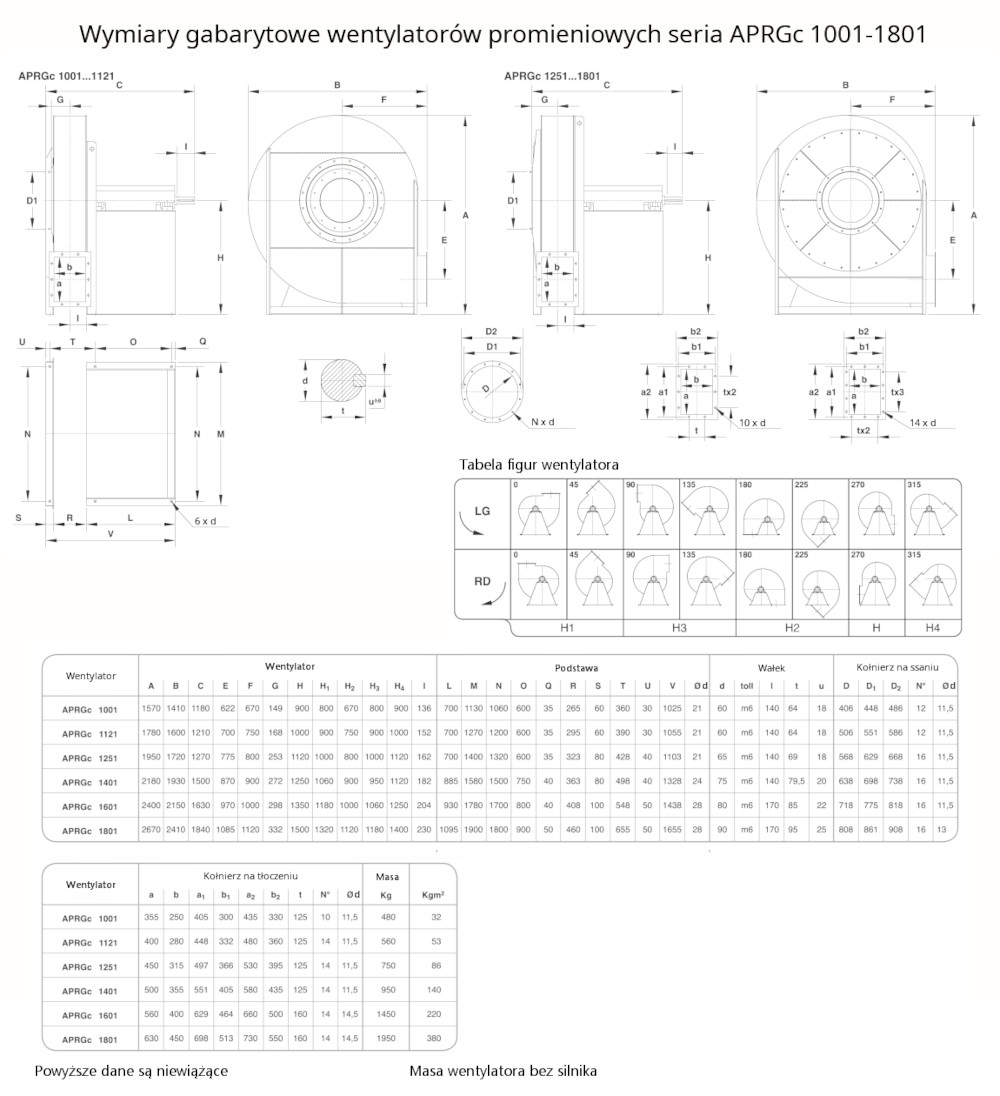

– figury LG, RD oraz kąty wg karty katalogowej
AKCESORIA
– połączenia elastyczne
– przeciwkołnierze
– wibroizolatory
– mechaniczne regulatory przepływu
| Zdjęcie | Nazwa | Wykonanie | Wydajność (m3/h) | Ciśnienie (Pa) | Moc (kW) | Prędkość (obr/min) | Napięcie (V) | Wysyłka | Cena | |||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
przeciwwybuchowe ATEX 2G, 3G, 2D, 3D | 24200 | 21800 | - | 3000 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

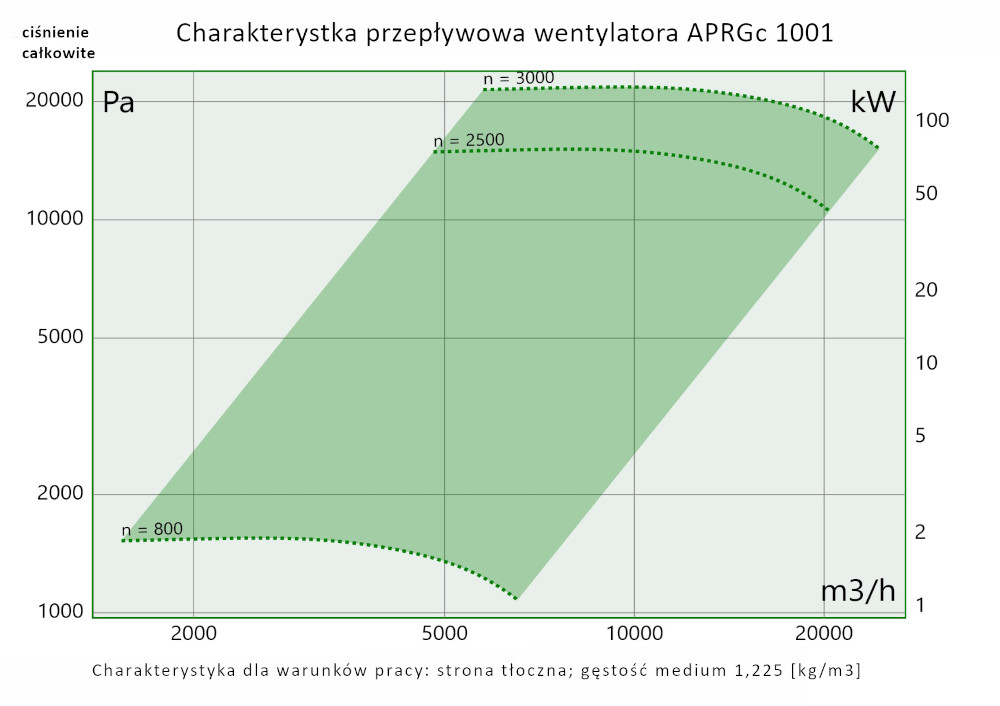

APRGc 1001 ATEX wentylator promieniowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
przeciwwybuchowe ATEX 2G, 3G, 2D, 3D | 33200 | 24400 | - | 2850 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

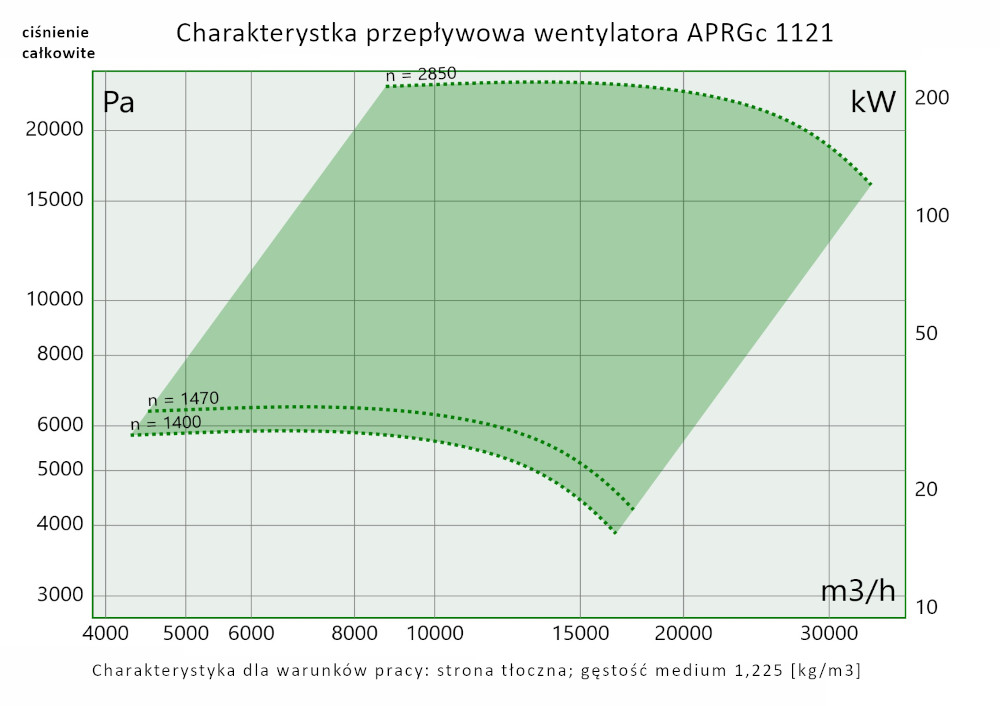

APRGc 1121 ATEX wentylator promieniowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
przeciwwybuchowe ATEX 2G, 3G, 2D, 3D | 40500 | 23500 | - | 2500 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

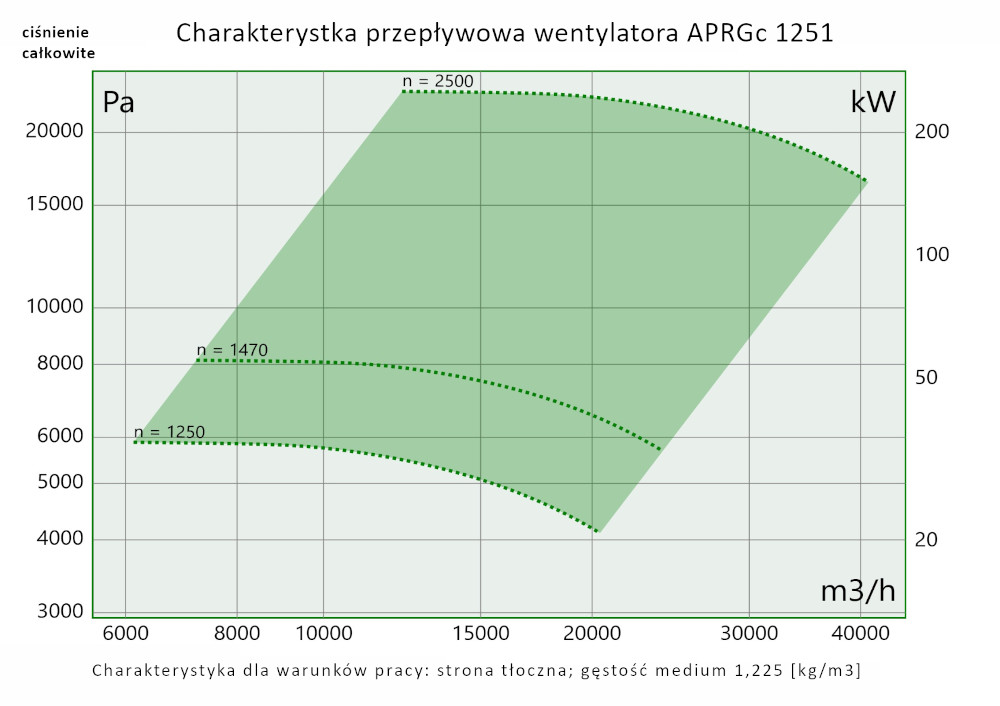

APRGc 1251 ATEX wentylator promieniowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
przeciwwybuchowe ATEX 2G, 3G, 2D, 3D | 50000 | 23800 | - | 2250 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

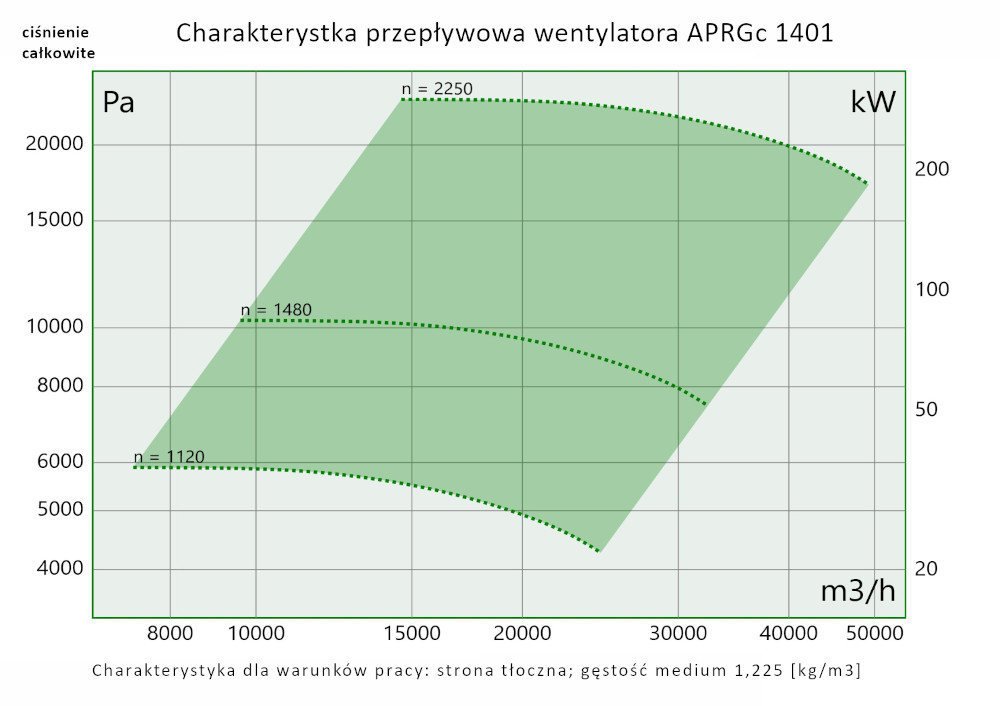

APRGc 1401 ATEX wentylator promieniowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
przeciwwybuchowe ATEX 2G, 3G, 2D, 3D | 65500 | 24400 | - | 2000 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||
APRGc 1601 ATEX wentylator promieniowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
przeciwwybuchowe ATEX 2G, 3G, 2D, 3D | 82000 | 24700 | - | 1800 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

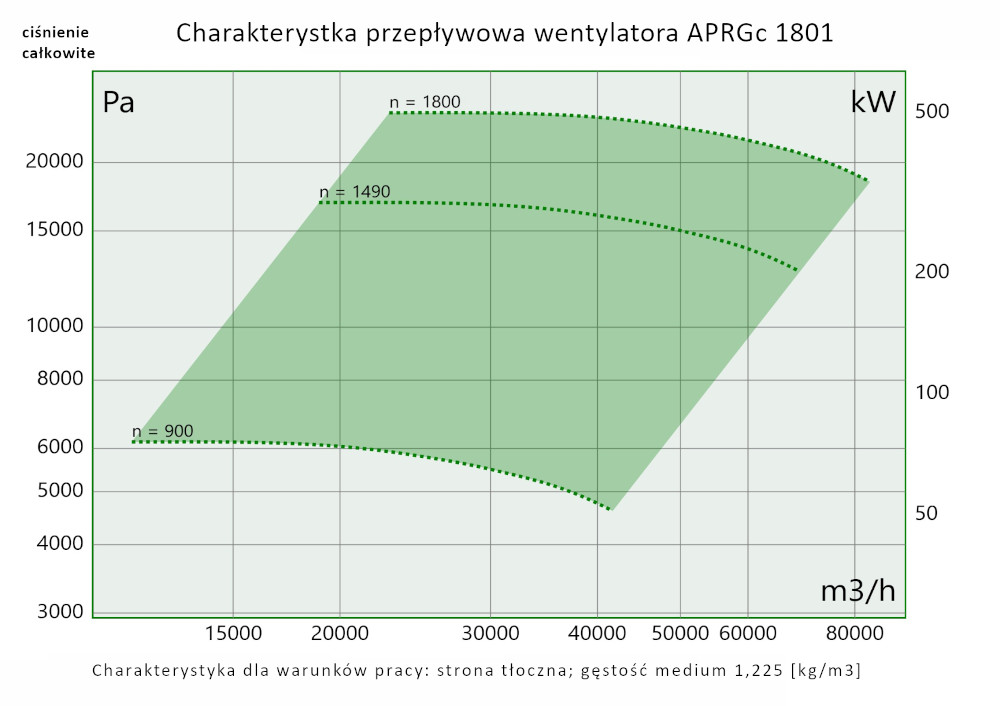

APRGc 1801 ATEX wentylator promieniowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
przeciwwybuchowe ATEX 2G, 3G, 2D, 3D | 5000 | 12500 | - | 4500 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

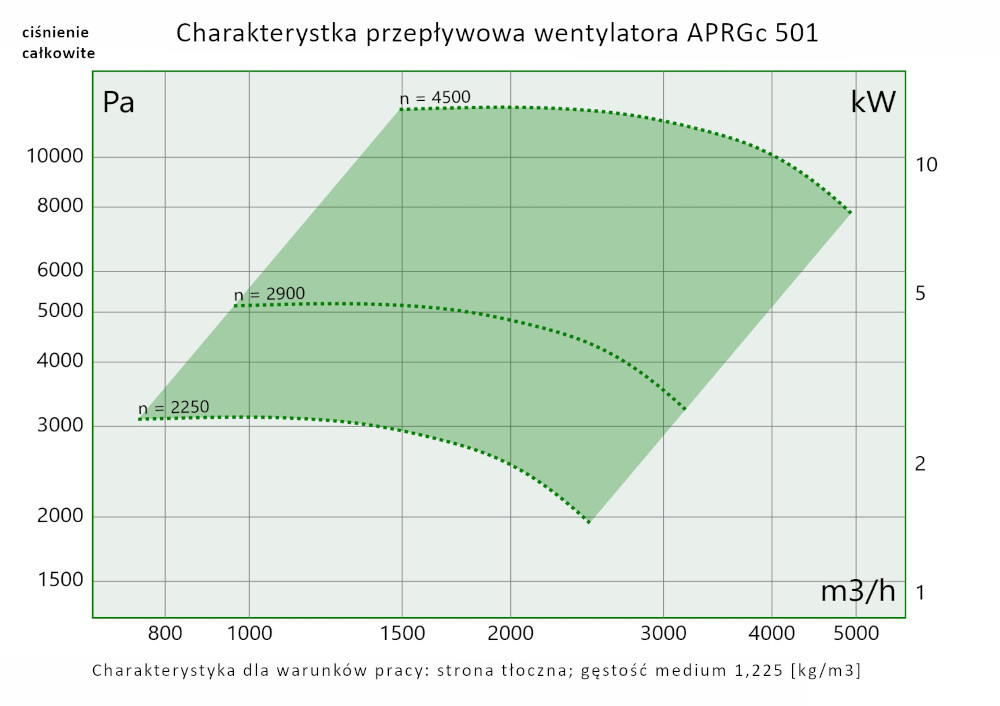

APRGc 501 ATEX wentylator promieniowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
przeciwwybuchowe ATEX 2G, 3G, 2D, 3D | 6620 | 14100 | - | 4250 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

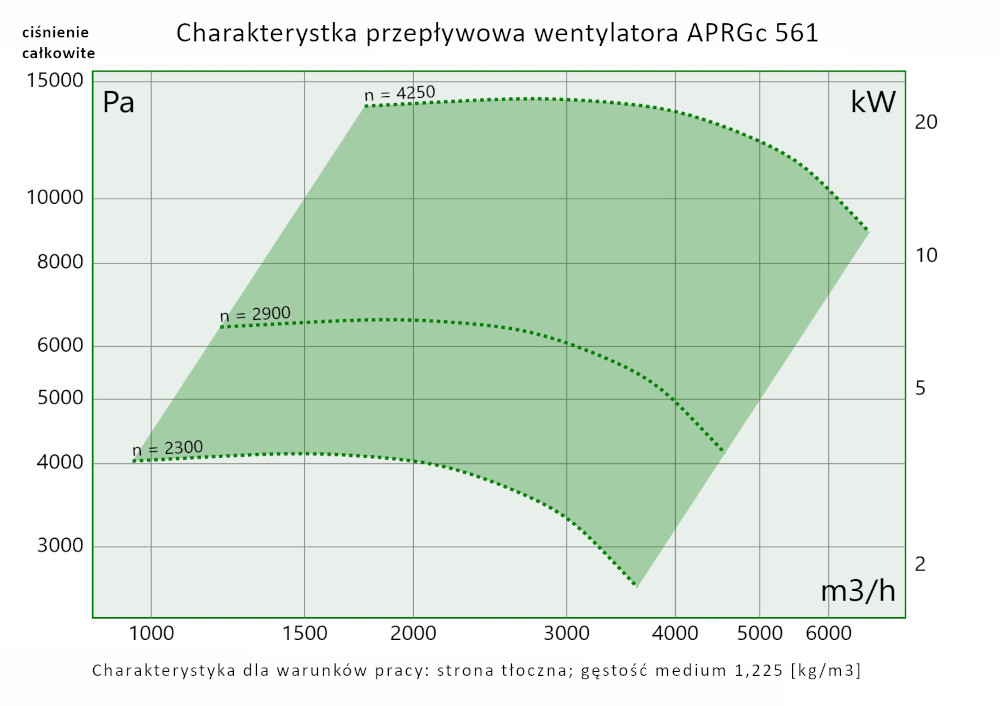

APRGc 561 ATEX wentylator promieniowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
przeciwwybuchowe ATEX 2G, 3G, 2D, 3D | 8200 | 15900 | - | 4000 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

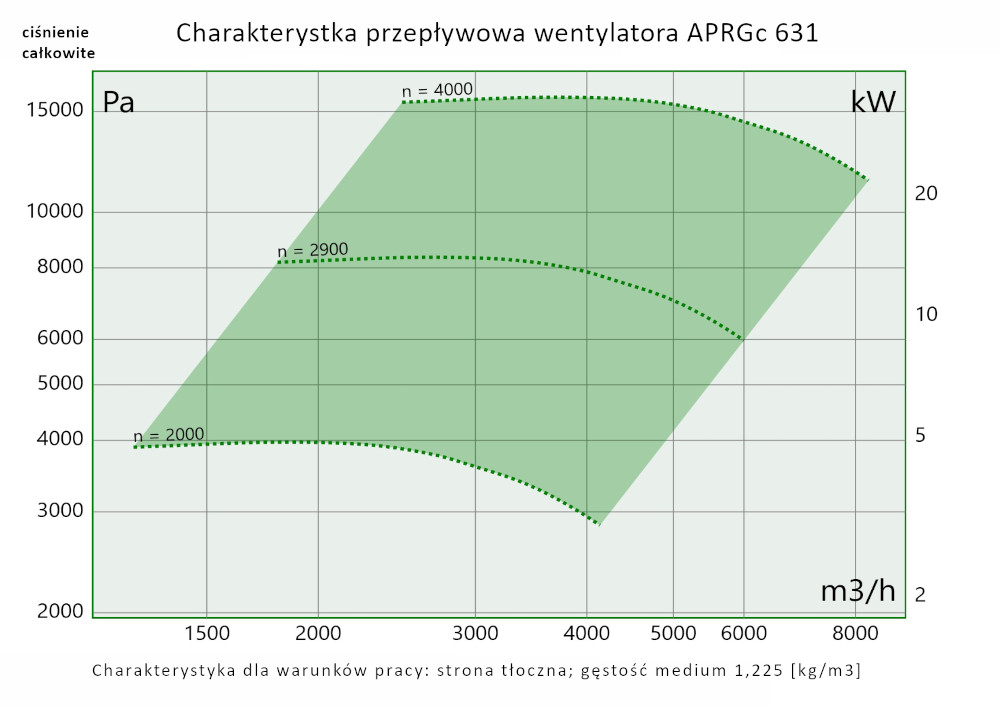

APRGc 631 ATEX wentylator promieniowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
przeciwwybuchowe ATEX 2G, 3G, 2D, 3D | 10500 | 15000 | - | 3550 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

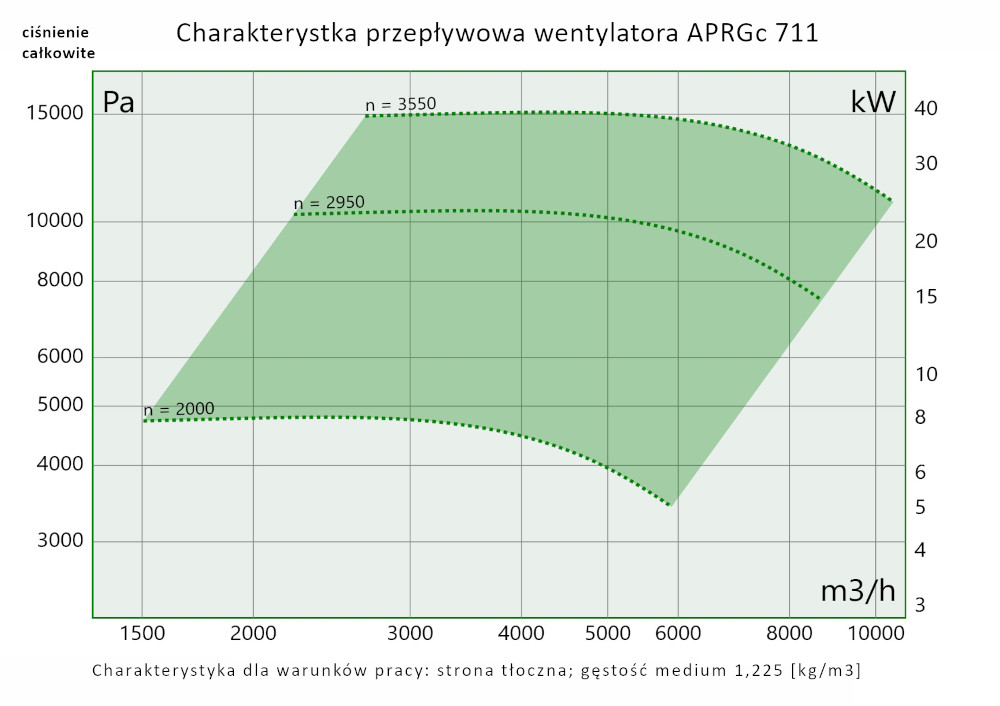

APRGc 711 ATEX wentylator promieniowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
przeciwwybuchowe ATEX 2G, 3G, 2D, 3D | 14300 | 17500 | - | 3350 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

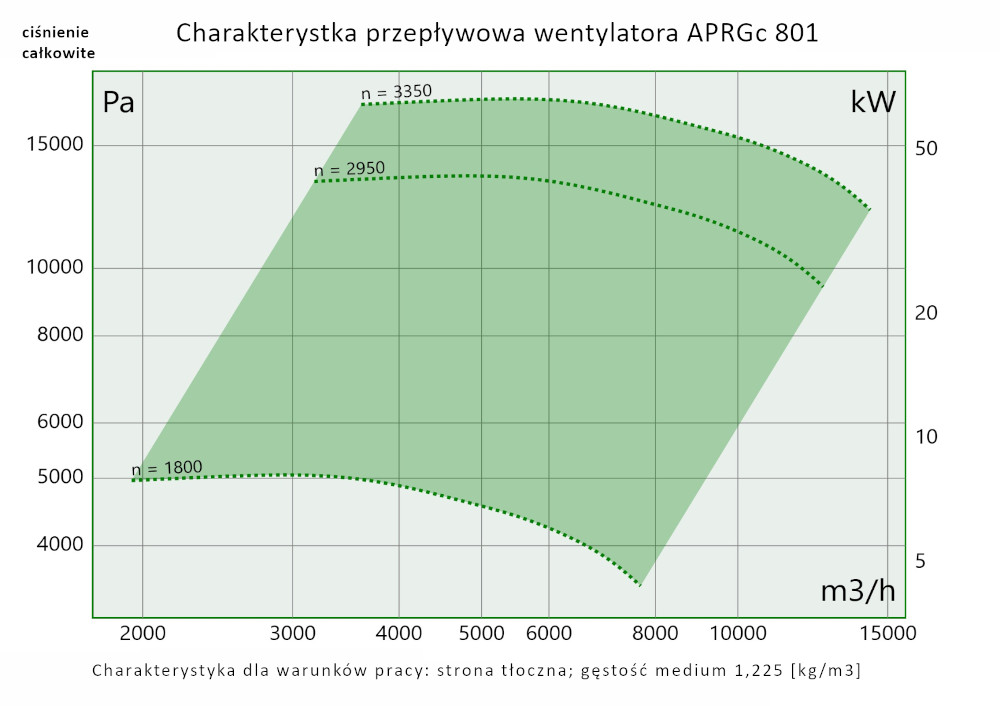

APRGc 801 ATEX wentylator promieniowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
przeciwwybuchowe ATEX 2G, 3G, 2D, 3D | 19200 | 20000 | - | 3150 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

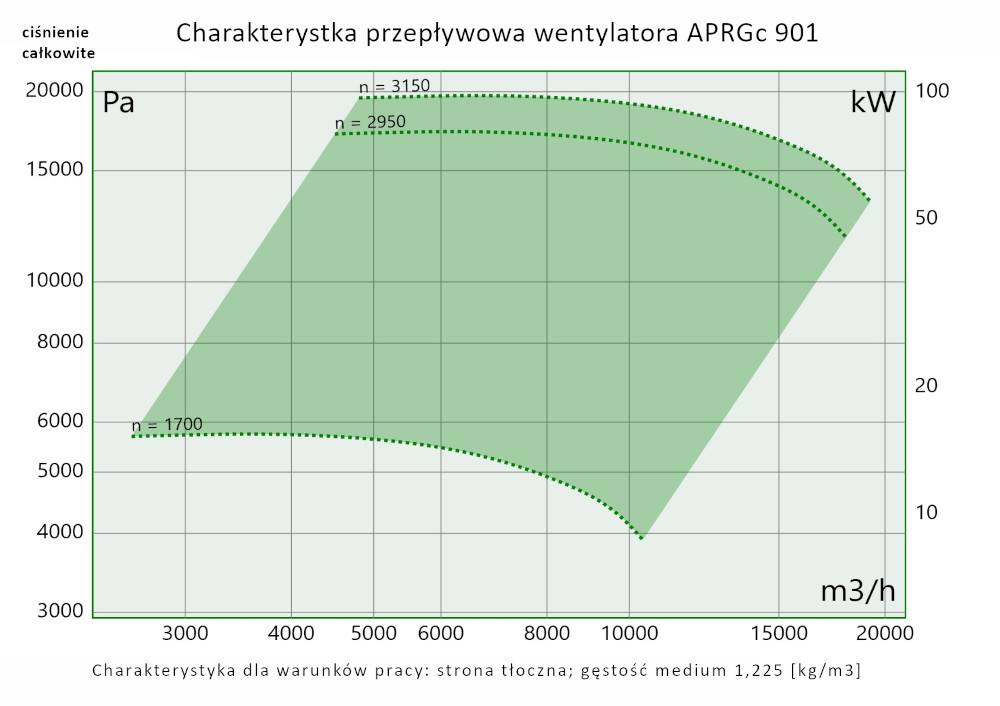

APRGc 901 ATEX wentylator promieniowy przeciwwybuchowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
