Seria BPR ATEX

OPIS
Wentylatory promieniowe niskociśnieniowe w wersji przeciwwybuchowej serii BPR ATEX, przeznaczone są do przetłaczania czystego lub lekko zapylonego powietrza w strefach zagrożenia wybuchem 1, 2, 21 i 22 wg ATEX (EX). Zaprojektowane oraz wytworzone zgodnie z obowiązującymi warunkami i założeniami Dyrektywy 2014/34/UE. Znajdują zastosowanie w instalacjach wentylacyjnych, klimatyzacyjnych, grzewczych, osuszających, czy procesach usuwania toksycznych gazów. Cechą charakterystyczną wentylatorów serii BPR ATEX jest generowanie niskiego poziomu hałasu w parze z wysoką ich efektywnością.

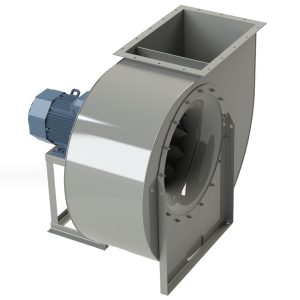

KONSTRUKCJA
– obudowa oraz wirnik wentylatora wykonane ze stali czarnej, malowane proszkowo
– wirnik zamknięty z łopatkami zagiętymi do tyłu
– obudowa wentylatora na połączeniach zagniatana lub spawana, zależnie od wymaganej szczelności oraz wielkości wentylatora
– napęd wentylatora bezpośredni (wirnik osadzony na wale silnika)
– silnik w wersji B3 dla wykonania mechanicznego ES.4 (montaż łapami silnika do podstawy wentylatora) lub wersji B5 dla wykonania ES.5 (montaż kołnierzem silnika do obudowy wentylatora).
– silnik asynchroniczny trójfazowy w wersji przeciwwybuchowej, przystosowany do pracy ciągłej S1, zabezpieczony termicznie, możliwa regulacja prędkości obrotowej, stopień ochrony IP55 lub IP65, klasa izolacji F.

DOSTĘPNE WYKONANIA
– wykonanie przeciwwybuchowe ATEX/EX: kategorie 2G, 3G, 2D, 3D; podgrupy gazowe IIA, IIB, IIB+H2; podgrupy pyłowe IIIA, IIIB, IIIC; pełny zakres klas temperaturowych
– obudowa oraz wirnik wykonane ze stali nierdzewnej AISI304
– obudowa oraz wirnik wykonane ze stali kwasoodpornej AISI316
– wykonanie elementów wrażliwych ze stali trudnościeralnej XAR-450
– wykonanie ze stali CORTEN
– wykonanie specjalne i ocynkowane
– obudowa izolowana termicznie oraz akustycznie

SPECYFIKACJA
– przetłaczane medium: powietrze czyste lub lekko zapylone
– zakres temperaturowy przetłaczanego medium -20…+60°C
– zakres temperaturowy otoczenia silnika -20…+40°C
– napięcie zasilania 3x400VAC 50Hz (inne na zapytanie)

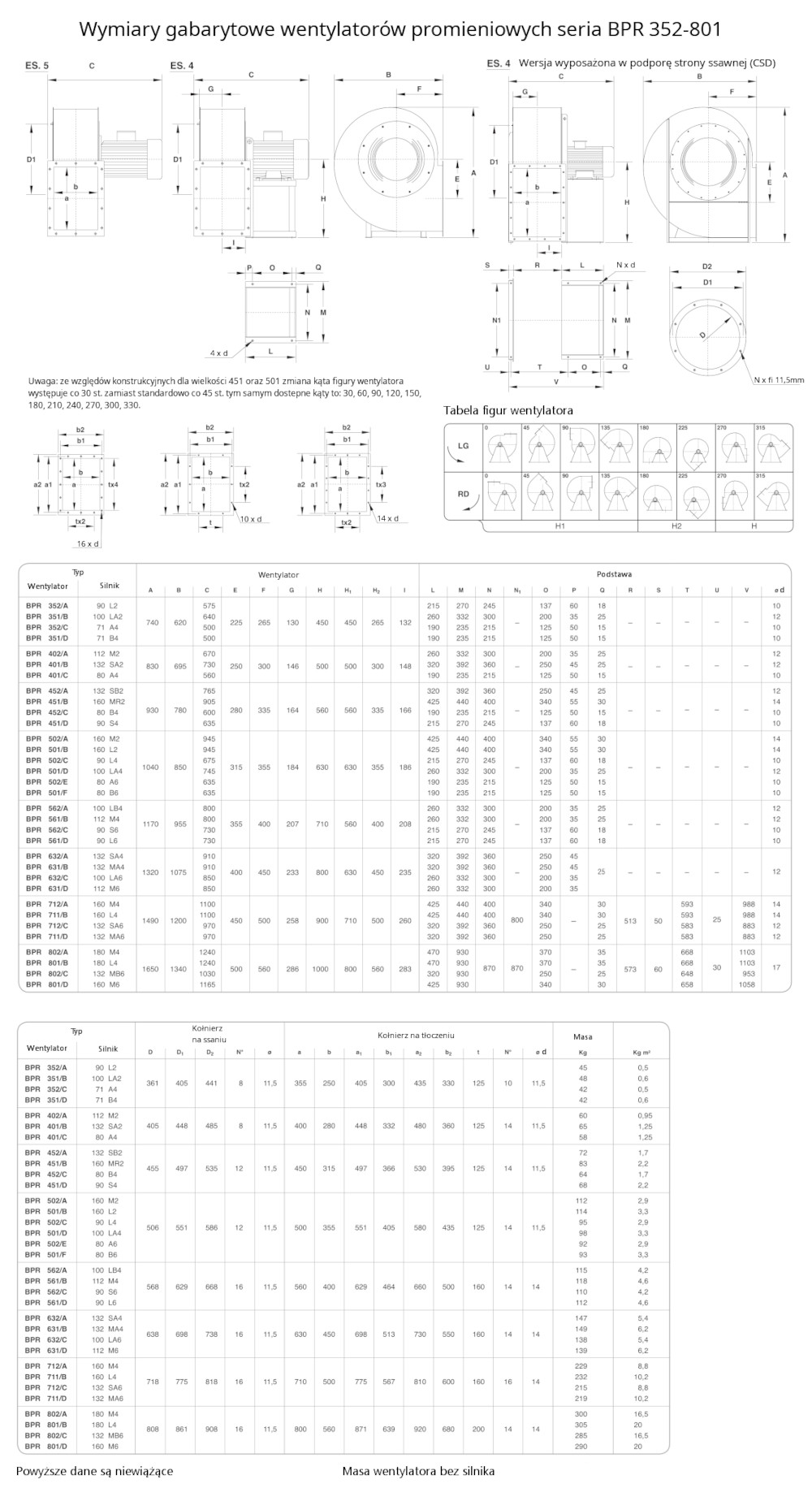

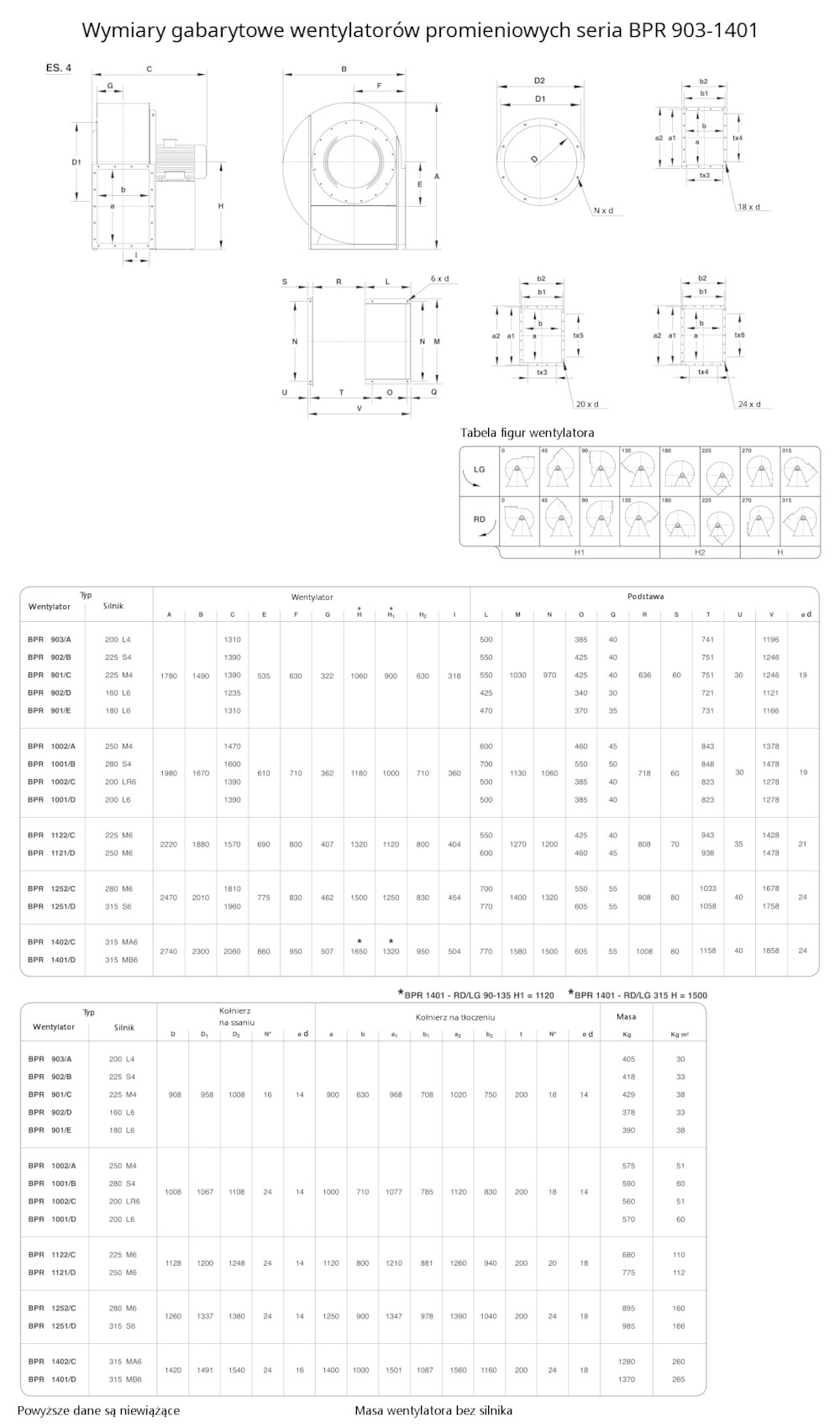

– figury LG, RD oraz kąty wg karty katalogowej

AKCESORIA
– połączenia elastyczne
– przeciwkołnierze
– wibroizolatory
– mechaniczne regulatory przepływu
