Seria QCM-ATX

OPIS

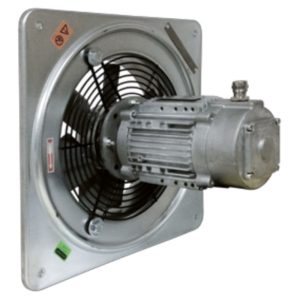

Przeciwwybuchowe wentylatory ścienne serii QCM-ATX to urządzenia niskociśnieniowe zaprojektowane z myślą o łatwej instalacji na ścianie lub panelu budynków mieszkalnych, komercyjnych i przemysłowych. Przeznaczone są do pracy z czystym powietrzem w strefach zagrożenia wybuchem 1, 2 oraz 21, 22 wg ATEX (EX). Zaprojektowane oraz wytworzone zgodnie z obowiązującymi warunkami i założeniami Dyrektywy 2014/34/UE. Typoszereg wentylatorów serii QCM-ATX składa się z dziesięciu wielkości o średnicy wirnika od 200 do 710mm. Wentylatory przystosowane są do przetłaczania czystego powietrza o temperaturze powietrza w zakresie od -20°C do +60°C.

KONSTRUKCJA
– podstawa wentylatora z blachy stalowej
– wirnik osiowy z łopatami o profilu aerodynamicznym z antystatycznego poliamidu wzmocnionego włóknem szklanym lub odlewanego ciśnieniowo aluminium, piasta aluminiowa. Wirnik wyważony zgodnie z normą ISO 21940-11:2017
– siatka ochronna wentylatora zabezpieczona przeciwko czynnikom atmosferycznym
– napęd wentylatora bezpośredni (wirnik osadzony na wale silnika)
– silnik asynchroniczny jednofazowy lub trójfazowy w wersji przeciwwybuchowej przystosowany do pracy ciągłej S1, możliwa regulacja prędkości obrotowej, stopień ochrony IP55, klasa izolacji F
– silniki zgodne z normami międzynarodowymi IEC 60034, IEC 60072, EMC 2014/30/UE, LVD 2014/35/UE, IEC 60079, IEC 61241, silniki oznakowane znakiem ATEX

DOSTĘPNE WYKONANIA
– wykonanie przeciwwybuchowe ATEX/EX:
– – strefa 1: II2G Ex h IIB T4 Gb
– – strefa 1 wodorowa: II2G Ex IIB + H2 T4 Gb
– – strefa 21: II2D Ex h IIIB T 135°C Db
– – inne wykonania ATEX na zapytanie
– zakres temperaturowy przetłaczanego medium -40…+60°C
– kierunek przepływu powietrza od wirnika do silnika

SPECYFIKACJA
– przetłaczane medium: powietrze czyste
– zakres temperaturowy przetłaczanego medium -20…+60°C
– napięcie zasilania 1x230VAC lub 3x400VAC 50Hz (inne na zapytanie)
– kierunek przepływu powietrza od silnika do wirnika

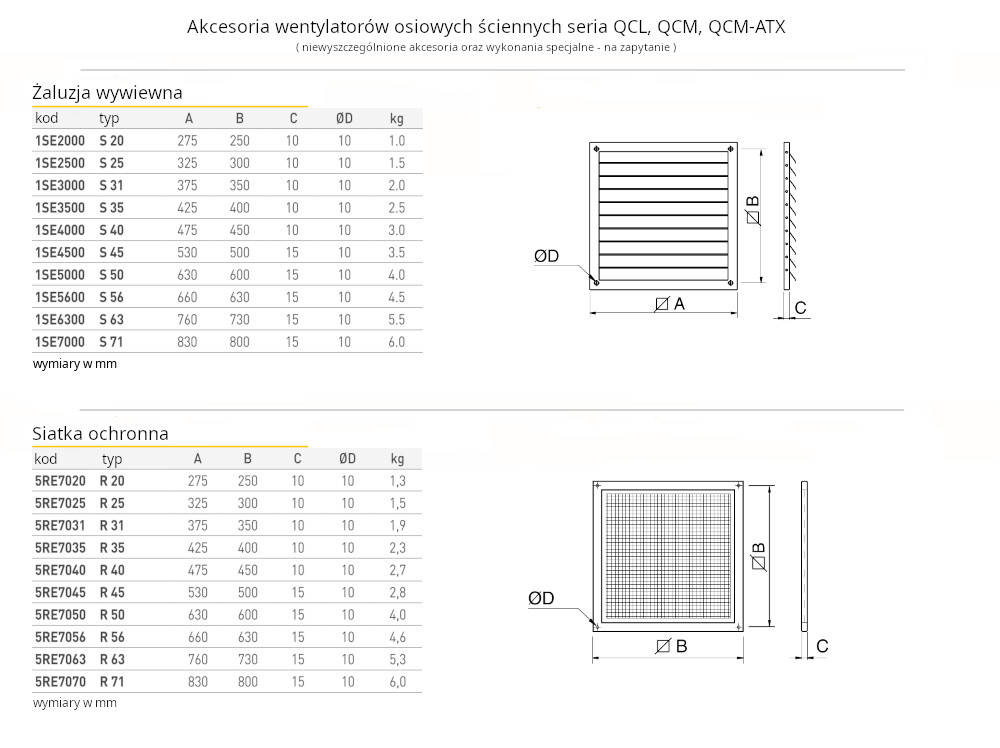

AKCESORIA
– siatka ochronna
– żaluzja grawitacyjna
