Seria EVc

OPIS

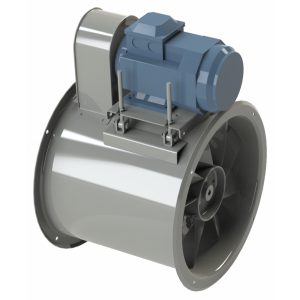

Osiowe wentylatory kanałowe serii EVc z napędem pasowym przeznaczone są do przetłaczania czystego lub zanieczyszczonego, zapylonego i wilgotnego powietrza oraz dymów o temperaturze od -20 do +70°C. Znajdują zastosowanie w instalacjach wentylacyjnych i przemysłowych procesach technologicznych wymagających bardzo dużych przepływów – do 150 000 m³/h – przy niewielkich i średnich oporach przepływu, m.in. w kabinach lakierniczych. Konstrukcyjnie odpowiadają serii EVL, z tą różnicą, że silnik umieszczony jest poza obudową wentylatora, a wirnik osadzony jest na łożyskowanym wale pośrednim i napędzany przekładnią pasową. Takie rozwiązanie pozwala dobrać prędkość obrotową wirnika do wymaganego punktu pracy.

KONSTRUKCJA
– obudowa wentylatora wykonana ze stali czarnej lakierowanej proszkowo, obustronnie zakończona kołnierzami z nawierconymi otworami
– wirnik z łopatkami o profilu aerodynamicznym, wykonany ze stopu aluminium formowanego w procesie odlewania ciśnieniowego, osadzony na łożyskowanym wale pośrednim
– napęd wentylatora pośredni – przekładnia pasowa
– silnik umieszczony poza obudową wentylatora – na obudowie lub na wspólnej ramie z wentylatorem
– silnik asynchroniczny trójfazowy przystosowany do pracy ciągłej S1, zabezpieczony termicznie, możliwa regulacja prędkości obrotowej, stopień ochrony IP55, klasa izolacji F

DOSTĘPNE WYKONANIA
– wykonanie przeciwwybuchowe ATEX/EX: kategorie 3G, 3D (seria EVc ATEX)
– obudowa ze stali nierdzewnej AISI304L lub kwasoodpornej AISI316L (seria EVc AISI304)
– wykonania specjalne

SPECYFIKACJA
– przetłaczane medium: powietrze czyste lub zanieczyszczone, dymy
– zakres temperaturowy przetłaczanego medium -20…+70°C
– napięcie zasilania 3x400VAC 50Hz (inne na zapytanie)

AKCESORIA
– połączenia elastyczne
– przeciwkołnierze
– łapy montażowe
– siatka ochronna zabezpieczająca
– zasuwa grawitacyjna
– lej wlotowy
