OPIS
Wysokociśnieniowe wentylatory promieniowe serii APRG/N8 przeznaczone są do przetłaczania czystego oraz zapylonego powietrza. Seria wentylatorów przemysłowych APRG/N8 jest wyposażona napęd bezpośredni z wykorzystaniem wałka pośredniego oraz sprzęgła elastycznego. Znajdują zastosowanie w transporcie pneumatycznym, przemyśle cementowym, chemicznym, spożywczym, metalurgicznych oraz hutniczym. Cechą charakterystyczną typoszeregu APRG/N8 jest generowanie wysokich ciśnień przy stosunkowo niskim strumieniu objętościowym (wydajności).
KONSTRUKCJA
– obudowa oraz wirnik wentylatora wykonane ze stali czarnej, malowane proszkowo
– wirnik zamknięty z łopatkami zagiętymi do tyłu
– obudowa wentylatora na połączeniach zagniatana lub spawana, zależnie od wymaganej szczelności oraz wielkości wentylatora
– napęd wentylatora bezpośredni poprzez sprzęgło elastyczne, wirnik osadzony na łożyskowanym wale pośrednim
– silnik w wersji B3 (montaż łapami silnika do ramy wentylatora)
– silnik asynchroniczny trójfazowy przystosowany do pracy ciągłej S1, zabezpieczony termicznie, możliwa regulacja prędkości obrotowej, stopień ochrony IP55, klasa izolacji F.
DOSTĘPNE WYKONANIA
– wykonanie przeciwwybuchowe ATEX/EX: 2G, 3G, 2D, 3D
– wykonanie wysokotemperaturowe dla medium do +350°C
– obudowa oraz wirnik wykonany ze stali nierdzewnej AISI304L
– obudowa oraz wirnik wykonany ze stali kwasoodpornej AISI316L
– wykonanie elementów wrażliwych ze stali trudnościeralnej XAR-450
– wykonanie ze stali CORTEN
– wykonania specjalne i ocynkowane
– obudowa izolowana termicznie oraz akustycznie
SPECYFIKACJA
– przetłaczane medium: powietrze czyste lub zapylone
– zakres temperaturowy przetłaczanego medium -20…+80°C
– zakres temperaturowy otoczenia silnika -20…+40°C
– napięcie zasilania 3x400VAC 50Hz (inne na zapytanie)

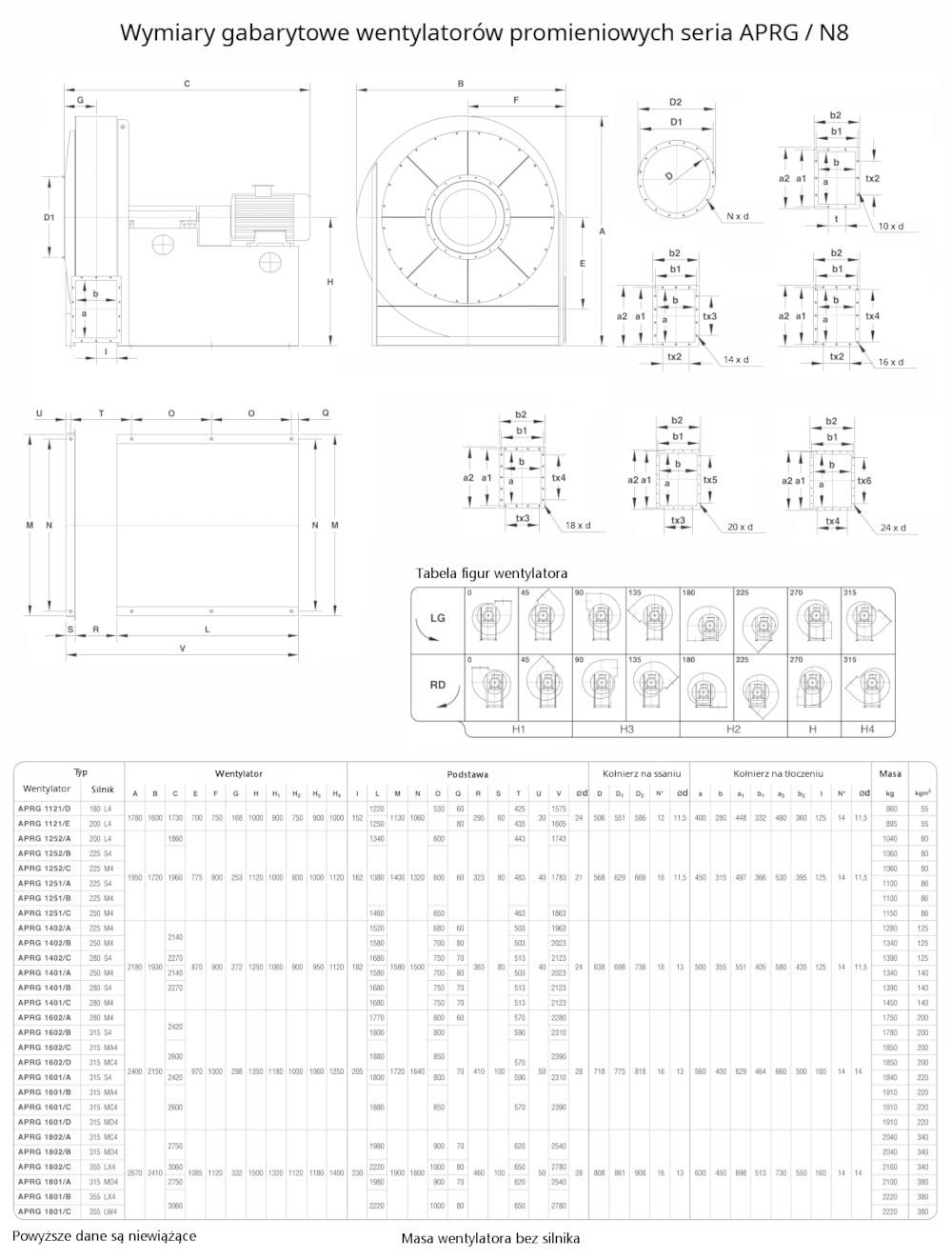

– figury LG, RD oraz kąty wg karty katalogowej
AKCESORIA
– połączenia elastyczne
– przeciwkołnierze
– wibroizolatory
– mechaniczne regulatory przepływu
| Zdjęcie | Nazwa | Wykonanie | Wydajność (m3/h) | Ciśnienie (Pa) | Moc (kW) | Prędkość (obr/min) | Napięcie (V) | Wysyłka | Cena | |||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
standardowe | 9560 | 6600 | 22 | 1470 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||
APRG/N8 1121D wentylator promieniowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
standardowe | 15000 | 6600 | 30 | 1470 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

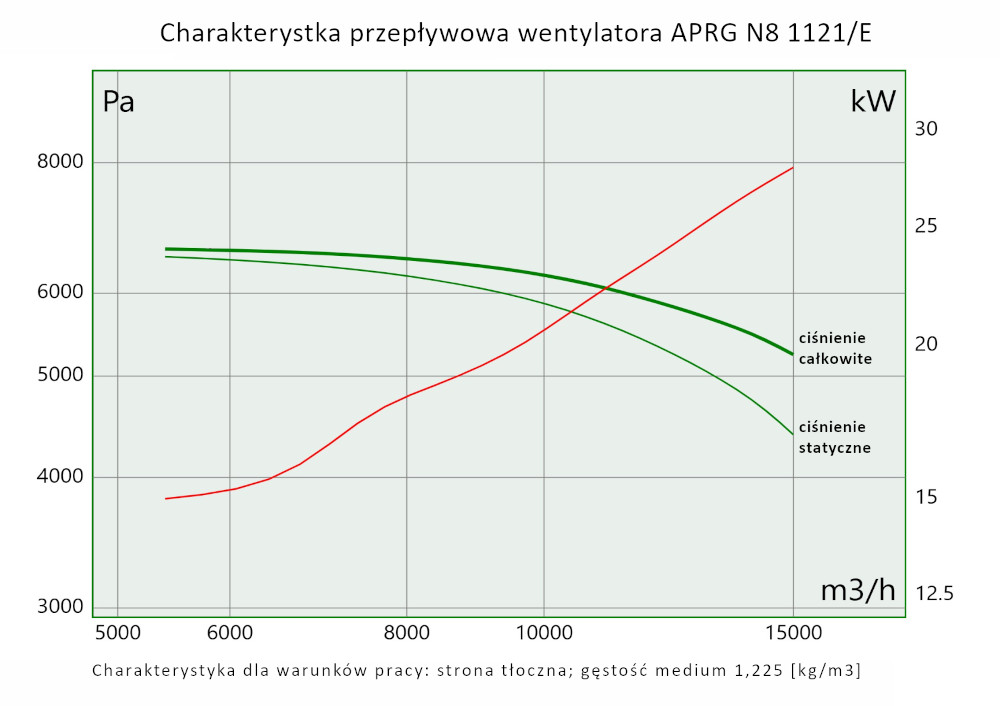

APRG/N8 1121E wentylator promieniowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
standardowe | 13500 | 8000 | 37 | 1470 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

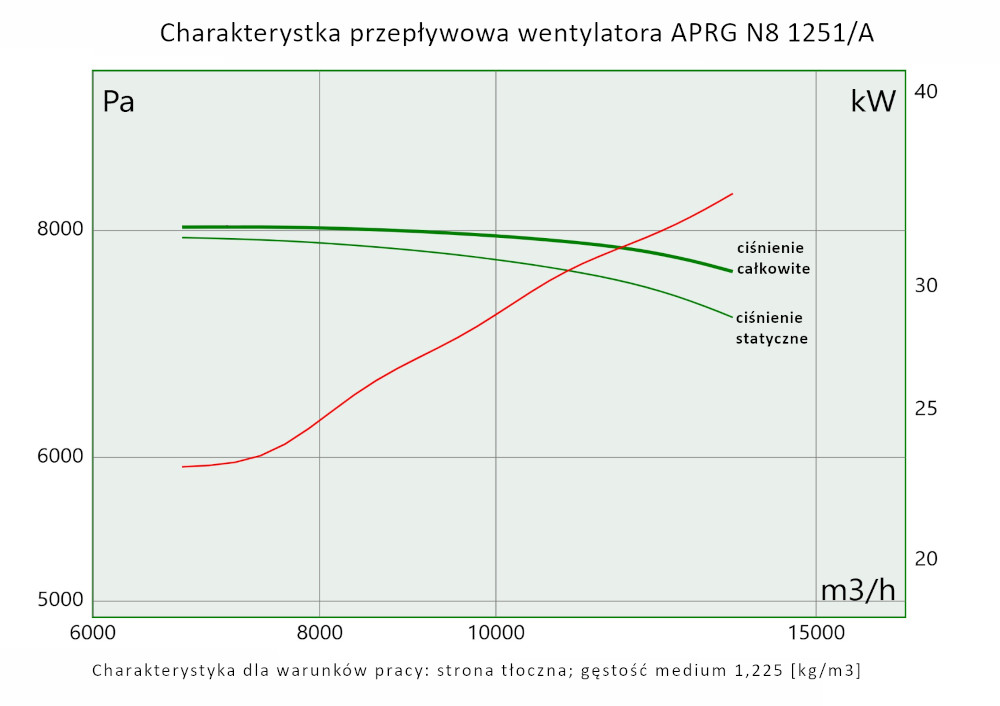

APRG/N8 1251A wentylator promieniowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
standardowe | 16700 | 8000 | 45 | 1470 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||
APRG/N8 1251B wentylator promieniowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
standardowe | 21300 | 8000 | 55 | 1470 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||
APRG/N8 1251C wentylator promieniowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
standardowe | 12000 | 7300 | 30 | 1470 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

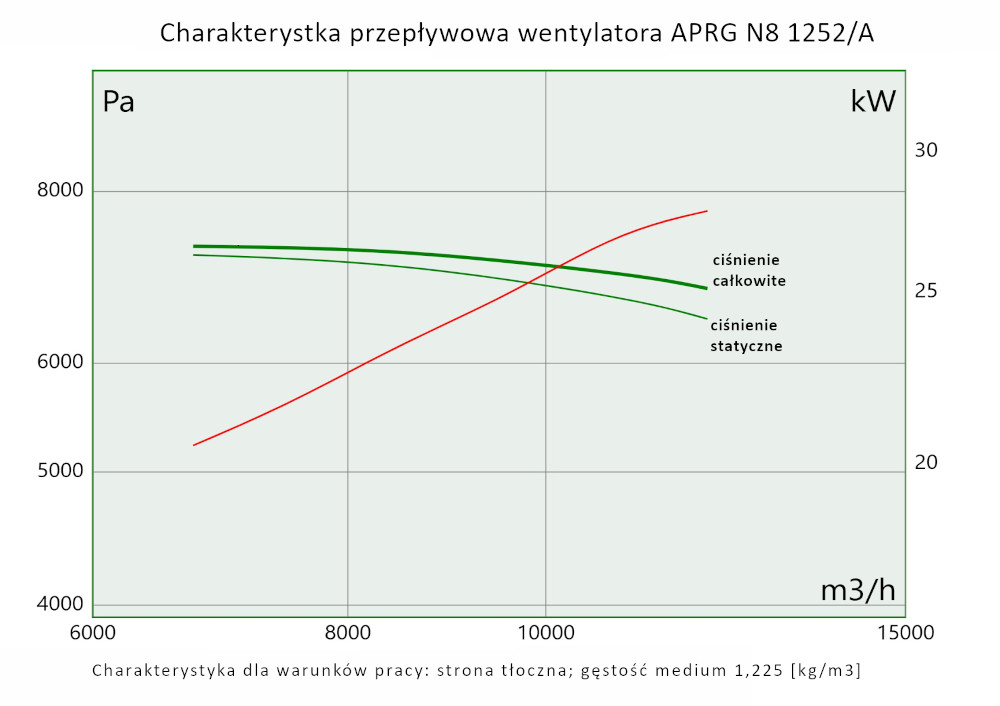

APRG/N8 1252A wentylator promieniowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
standardowe | 16700 | 7300 | 37 | 1470 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||
APRG/N8 1252B wentylator promieniowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
standardowe | 21200 | 7300 | 45 | 1470 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||
APRG/N8 1252C wentylator promieniowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
standardowe | 15000 | 10200 | 55 | 1480 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||
APRG/N8 1401A wentylator promieniowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
standardowe | 21200 | 10200 | 75 | 1480 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||
APRG/N8 1401B wentylator promieniowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
standardowe | 30000 | 10200 | 90 | 1480 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||
APRG/N8 1401C wentylator promieniowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
standardowe | 13400 | 9200 | 45 | 1480 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

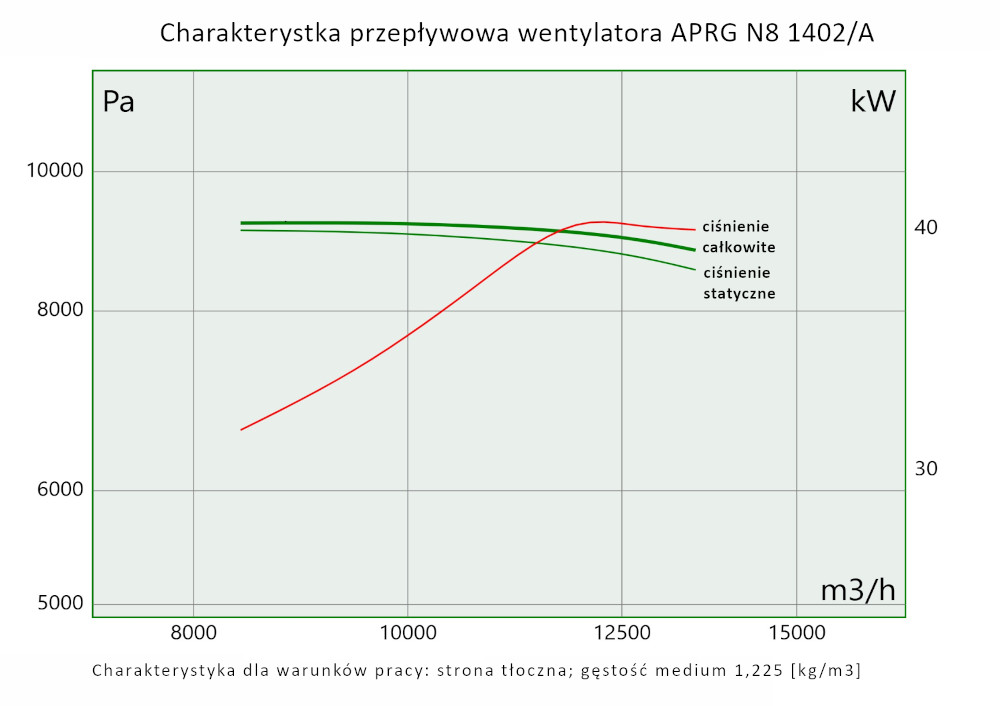

APRG/N8 1402A wentylator promieniowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
standardowe | 18860 | 9200 | 55 | 1480 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

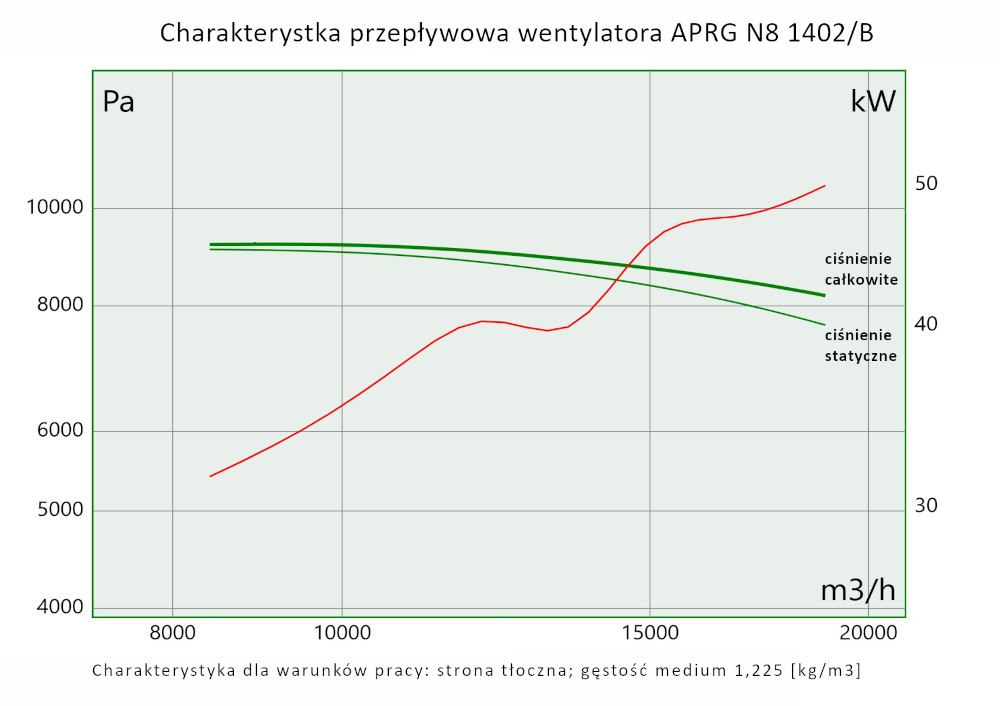

APRG/N8 1402B wentylator promieniowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
standardowe | 27000 | 9200 | 75 | 1480 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||
APRG/N8 1402C wentylator promieniowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
standardowe | 21200 | 13200 | 110 | 1485 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||
APRG/N8 1601A wentylator promieniowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
standardowe | 30000 | 13200 | 132 | 1485 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

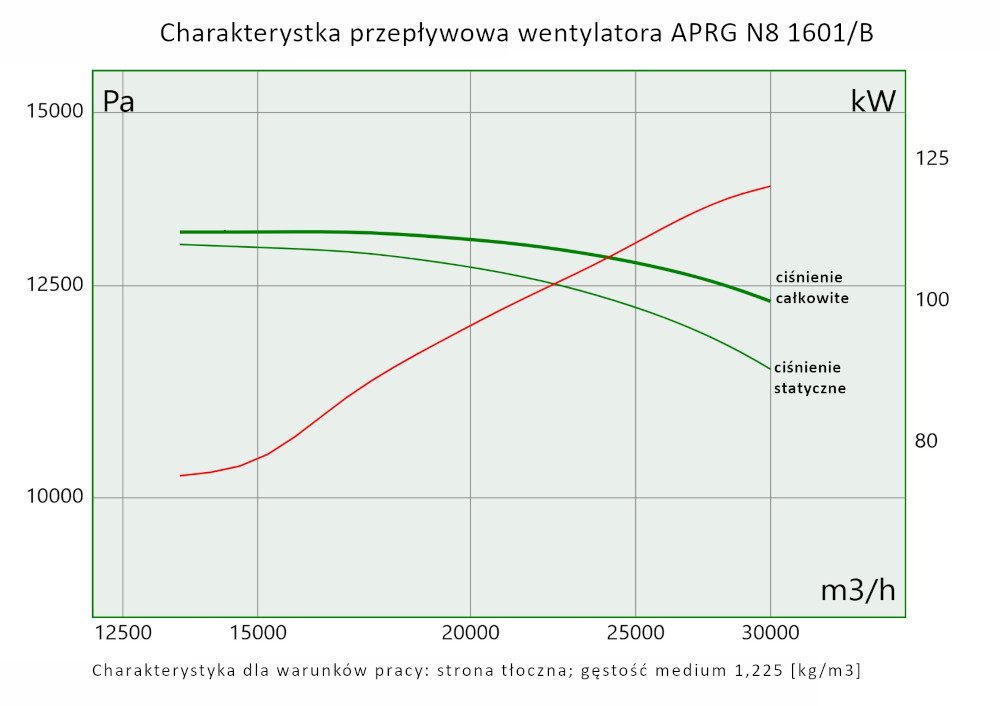

APRG/N8 1601B wentylator promieniowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
standardowe | 37600 | 13200 | 160 | 1485 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||
APRG/N8 1601C wentylator promieniowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
standardowe | 47500 | 13200 | 200 | 1485 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||
APRG/N8 1601D wentylator promieniowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
standardowe | 21300 | 11700 | 90 | 1485 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

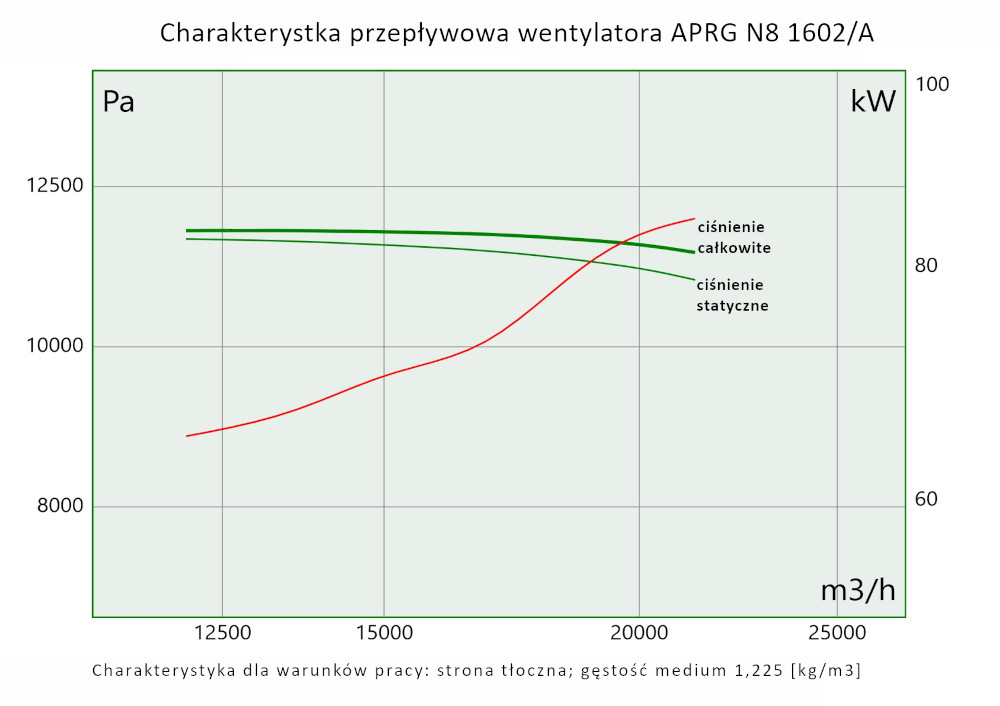

APRG/N8 1602A wentylator promieniowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
standardowe | 27000 | 11700 | 110 | 1485 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||
APRG/N8 1602B wentylator promieniowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
standardowe | 33600 | 11750 | 132 | 1485 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||
APRG/N8 1602C wentylator promieniowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
standardowe | 42300 | 11750 | 160 | 1485 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||
APRG/N8 1602D wentylator promieniowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
standardowe | 30000 | 17000 | 200 | 1490 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||
APRG/N8 1801A wentylator promieniowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
standardowe | 42300 | 17000 | 250 | 1490 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

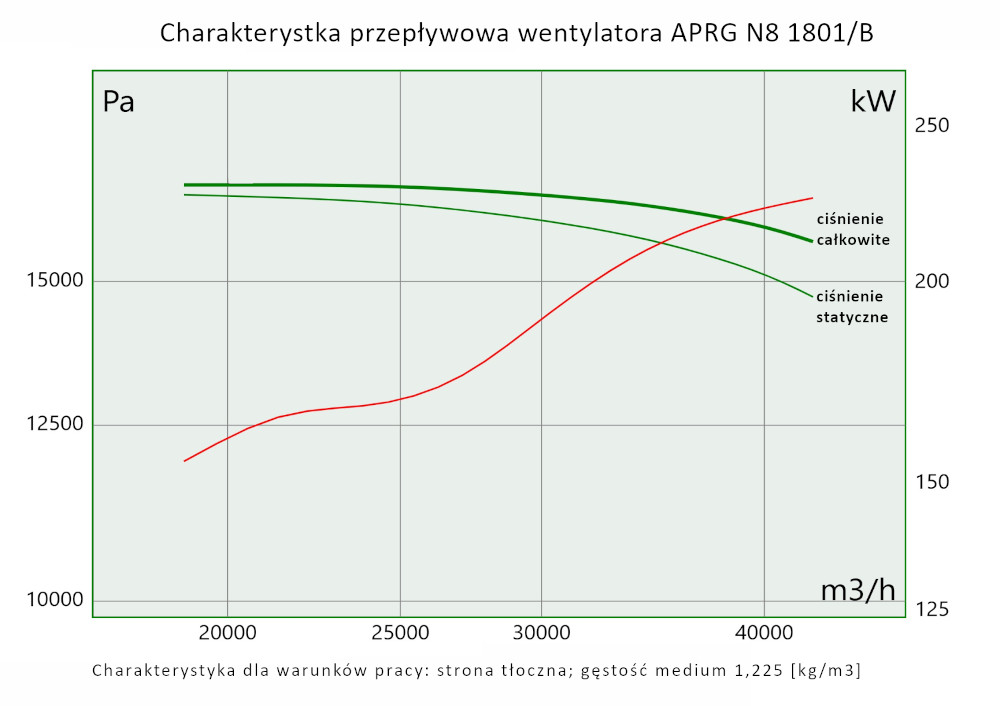

APRG/N8 1801B wentylator promieniowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
standardowe | 54000 | 17000 | 300 | 1490 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||
APRG/N8 1801C wentylator promieniowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
standardowe | 30000 | 15200 | 160 | 1490 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||
APRG/N8 1802A wentylator promieniowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
standardowe | 42500 | 15200 | 200 | 1490 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||
APRG/N8 1802B wentylator promieniowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
standardowe | 53700 | 15200 | 250 | 1490 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||
APRG/N8 1802C wentylator promieniowy
