Wentylatory promieniowe przemysłowe

Poniżej przedstawiamy Państwu naszą ofertę wentylatorów promieniowych w wykonaniu standardowym W przypadku zapotrzebowania na wykonania specjalne, np. wysokotemperaturowe, ATEX, trudnościeralne, itp. znajdziecie je Państwo na naszej stronie w przyporządkowanych im kategoriach.
Niniejsza kategoria zawiera wentylatory promieniowe nisko, średnio i wysokociśnieniowe przeznaczone do pracy z czystym, zapylonym lub bardzo zapylonym medium (zależnie od modelu). Urządzenia wyposażone w napęd bezpośredni – esec.4 (silnik z montażem łapowym), napęd bezpośredni – esec.5 (silnik z montażem kołnierzowym), napęd bezpośredni sprzęgłowy – N8, napęd pośredni pasowy na ramie – esec.12. Oferowane urządzenia osiągają wydajność od 50 m3/h do 370 000 m3/h, spiętrzenie od 100 Pa do 50 000 Pa.

Wentylator promieniowy serii APE / APF / APG — Seria APE

APE wentylatory przemysłowe promieniowe, wysokociśnieniowe z wirnikami zagiętymi do przodu. Obudowa oraz wirnik wentylatora wykonane z blachy stalowej. Wentylatory serii APE są przystosowane do przetłaczania czystego oraz zapylonego powietrza o temperaturze nieprzekraczającej +80°C.

Qmax = 2090 m3/h

Pt = 14540 Pa

T = -20...+80 °C

Karta katalogowa

Wentylator promieniowy serii APEc / APFc / APGc — Seria APEc

APEc wentylatory przemysłowe promieniowe, wysokociśnieniowe z wirnikami zagiętymi do przodu. Obudowa oraz wirnik wentylatora wykonane z blachy stalowej. Wentylatory serii APEc są przystosowane do przetłaczania czystego oraz zapylonego powietrza o temperaturze nieprzekraczającej +80°C.

Qmax = 3600 m3/h

Pt = 16700 Pa

T = -20...+80 °C

Karta katalogowa

Wentylator promieniowy serii APRED / APRFD / APRGD — Seria APRED

APRED wentylatory przemysłowe promieniowe, wysokociśnieniowe z wirnikami zagiętymi do tyłu. Obudowa oraz wirnik wentylatora wykonane z blachy stalowej. Wentylatory serii APRED są przystosowane do przetłaczania czystego oraz zapylonego powietrza o temperaturze nieprzekraczającej +80°C.

Qmax = 4250 m3/h

Pt = 46700 Pa

T = -20...+80 °C

Karta katalogowa

Wentylator promieniowy serii APR (APRF, APRG, APRH, APRI, APRL) — Seria APRF

APRF wentylatory przemysłowe promieniowe, wysokociśnieniowe z wirnikami zagiętymi do tyłu. Obudowa oraz wirnik wentylatora wykonane z blachy stalowej. Wentylatory serii APRF są przystosowane do przetłaczania czystego oraz zapylonego powietrza o temperaturze nieprzekraczającej +80°C.

Qmax = 15000 m3/h

Pt = 25000 Pa

T = -20...+80 °C

Karta katalogowa

Wentylator promieniowy serii APR/N8 (APRF, APRG, APRH, APRI, APRL) — Seria APRF/N8

APRF/N8 wysokociśnieniowe promieniowe wentylatory przemysłowe z wirnikami zagiętymi do tyłu. Obudowa oraz wirnik wentylatora wykonane z czarnej blachy stalowej. Wentylatory serii APRF/N8 są przystosowane do przetłaczania czystego oraz zapylonego powietrza o temperaturze nieprzekraczającej +80°C.

Qmax = 24000 m3/h

Pt = 15700 Pa

T = -20...+80 °C

Karta katalogowa

Wentylator promieniowy serii APRc (APRFc, APRGc, APRHc, APRIc, APRLc) — Seria APRFc

APRFc wentylatory przemysłowe promieniowe, wysokociśnieniowe z wirnikami zagiętymi do tyłu. Obudowa oraz wirnik wentylatora wykonane z blachy stalowej. Wentylatory serii APRFc są przystosowane do przetłaczania czystego oraz zapylonego powietrza o temperaturze nieprzekraczającej +80°C.

Qmax = 39200 m3/h

Pt = 23200 Pa

T = -20...+80 °C

Karta katalogowa

Wentylator promieniowy serii BP — Seria BP

BP wentylatory przemysłowe promieniowe, niskociśnieniowe z wirnikami zagiętymi do przodu. Obudowa oraz wirnik wentylatora wykonane z blachy stalowej. Wentylatory serii BP są przystosowane do przetłaczania czystego powietrza o temperaturze nieprzekraczającej +80 °C.

Qmax = 20000 m3/h

Pt = 2190 Pa

T = -20...+80 °C

Karta katalogowa

Wentylator promieniowy serii BPc — Seria BPc

BPc wentylatory przemysłowe promieniowe, niskociśnieniowe z wirnikami zagiętymi do przodu. Obudowa oraz wirnik wentylatora wykonane z blachy stalowej. Wentylatory serii BPc są przystosowane do przetłaczania czystego powietrza o temperaturze nieprzekraczającej +80 °C.

Qmax = 106800 m3/h

Pt = 2250 Pa

T = -20...+80 °C

Karta katalogowa

Wentylator promieniowy serii BPR — Seria BPR

BPR wentylatory przemysłowe promieniowe, niskociśnieniowe z wirnikami zagiętymi do tyłu. Obudowa oraz wirnik wentylatora wykonane z blachy stalowej. Wentylatory serii BPR są przystosowane do przetłaczania czystego powietrza o temperaturze nieprzekraczającej +80 °C.

Qmax = 168000 m3/h

Pt = 3600 Pa

T = -20...+80 °C

Karta katalogowa

Wentylator promieniowy serii BPRc — Seria BPRc

BPRc wentylatory przemysłowe promieniowe, niskociśnieniowe z wirnikami zagiętymi do tyłu. Obudowa oraz wirnik wentylatora wykonane z blachy stalowej. Wentylatory serii BPRc są przystosowane do przetłaczania czystego powietrza o temperaturze nieprzekraczającej +80 °C.

Qmax = 370000 m3/h

Pt = 4230 Pa

T = -20...+80 °C

Karta katalogowa

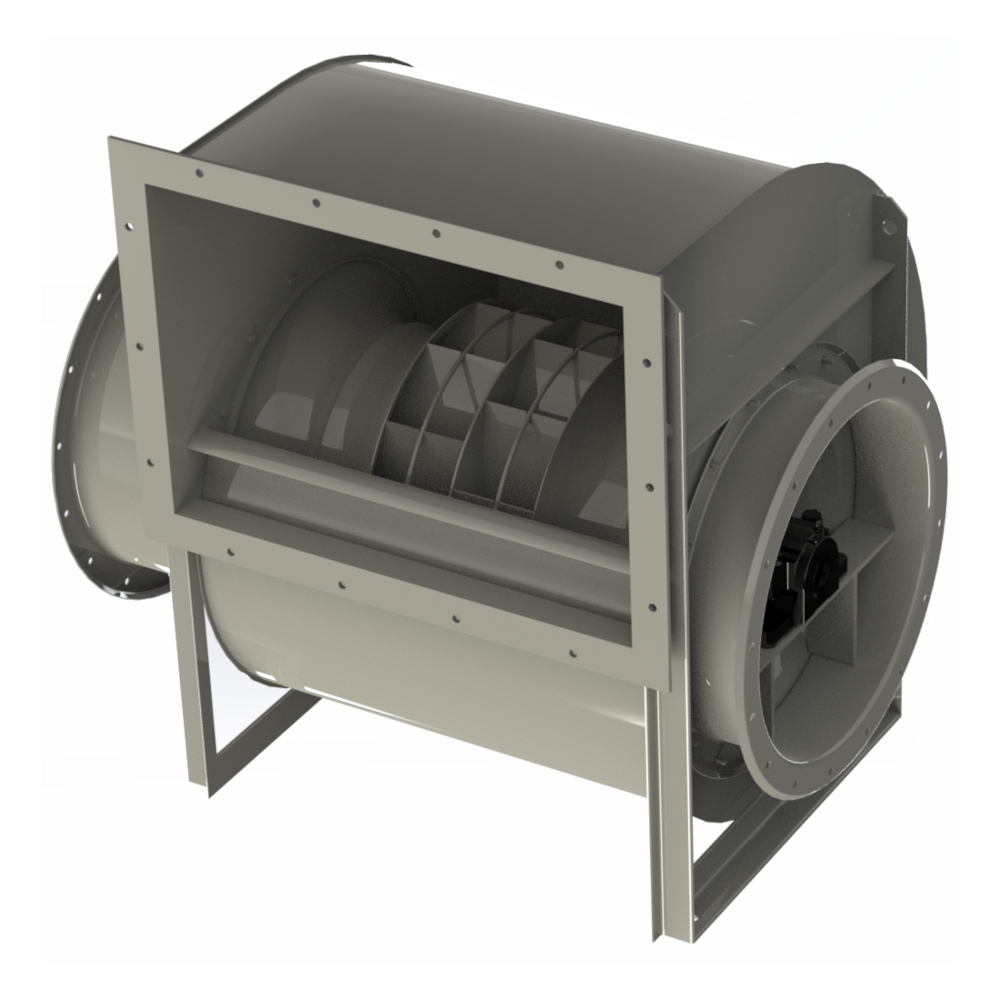

Wentylator promieniowy serii BPRDc — Seria BPRDc

BPRDc wentylatory przemysłowe promieniowe z wirnikami zagiętymi do tyłu. Obudowa oraz wirnik wentylatora wykonane z blachy stalowej. Wentylatory serii BPRDc przystosowane do przetłaczania czystego powietrza o temperaturze nieprzekraczającej +80 °C.

Qmax = 300000 m3/h

Pt = 3600 Pa

T = -20...+80 °C

Wentylator promieniowy serii DIC — Seria DIC

DIC wentylatory przemysłowe promieniowe z wirnikami zagiętymi do przodu. Obudowa oraz wirnik wentylatora wykonane z blachy stalowej. Wentylatory serii DIC przystosowane do przetłaczania czystego powietrza o temperaturze nieprzekraczającej +100°C.

Qmax = 1500 m3/h

Pst = 1200 Pa

T = -20...+100 °C

Karta katalogowa

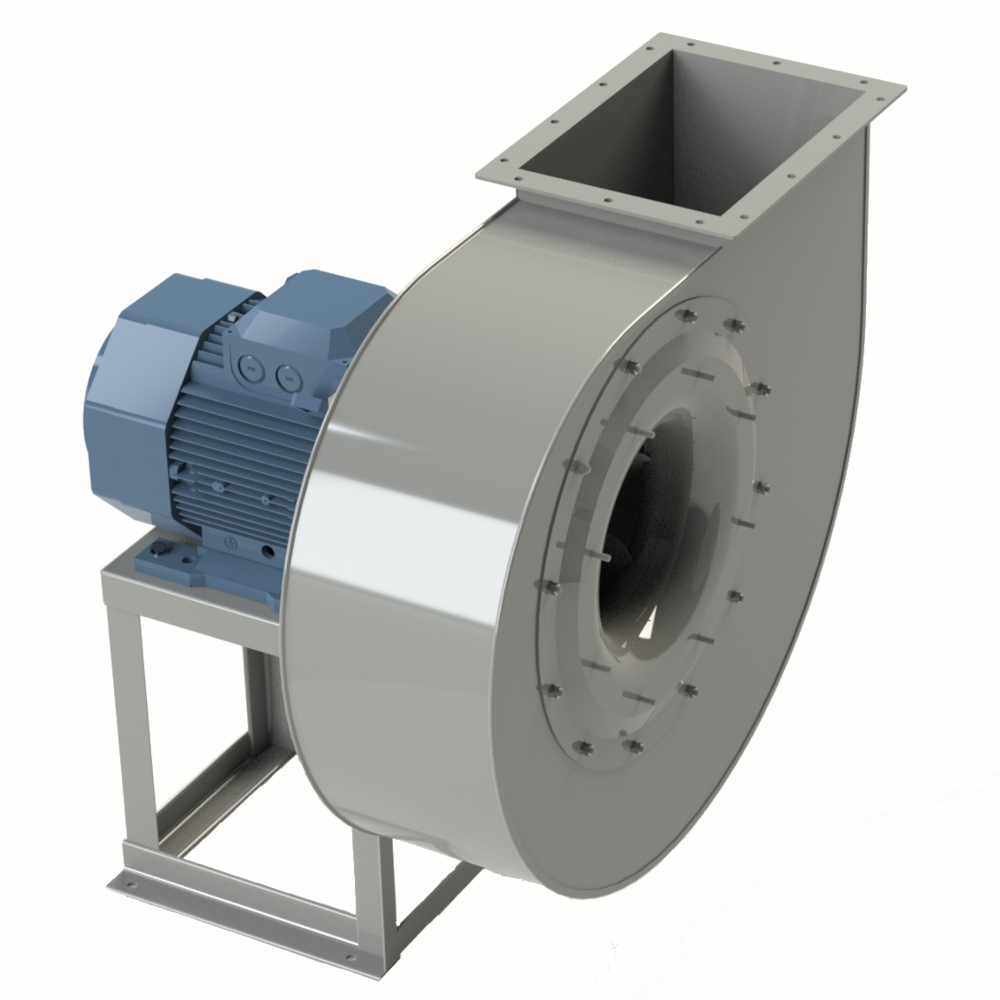

Wentylator promieniowy serii EU — Seria EU

EU wentylatory przemysłowe promieniowe, średniociśnieniowe z wirnikami zagiętymi do tyłu. Obudowa oraz wirnik wentylatora wykonane z blachy stalowej. Wentylatory serii EU są przystosowane do przetłaczania czystego oraz zapylonego powietrza o temperaturze nieprzekraczającej +80 °C.

Qmax = 70400 m3/h

Pt = 5300 Pa

T = -20...+80 °C

Karta katalogowa

Wentylator promieniowy serii EUc — Seria EUc

EUc wentylatory przemysłowe promieniowe, średniociśnieniowe z wirnikami zagiętymi do tyłu. Obudowa oraz wirnik wentylatora wykonane z blachy stalowej. Wentylatory serii EUc są przystosowane do przetłaczania czystego oraz zapylonego powietrza o temperaturze nieprzekraczającej +80°C.

Qmax = 220000 m3/h

Pt = 5000 Pa

T = -20...+80 °C

Karta katalogowa

Wentylator promieniowy serii EUK — Seria EUK

EUK wentylatory przemysłowe promieniowe z wirnikami zagiętymi do tyłu. Obudowa oraz wirnik wentylatora wykonane z blachy stalowej. Wentylatory serii EUK przystosowane do przetłaczania czystego oraz lekko zabrudzonego powietrza o temperaturze nieprzekraczającej +80 °C.

Qmax = 137960 m3/h

Pt = 10670 Pa

T = -20...+80 °C

Karta katalogowa

Wentylator promieniowy serii EUKc — Seria EUKc

EUKc wentylatory przemysłowe promieniowe, średniociśnieniowe z wirnikami zagiętymi do tyłu. Obudowa oraz wirnik wentylatora wykonane z blachy stalowej. Wentylatory serii EUKc są przystosowane do przetłaczania czystego oraz zapylonego powietrza o temperaturze nieprzekraczającej +80°C.

Qmax = 270000 m3/h

Pt = 8550 Pa

T = -20...+80 °C

Wentylator promieniowy serii EUM — Seria EUM

EUM wentylatory przemysłowe promieniowe, średniociśnieniowe z wirnikami zagiętymi do tyłu. Obudowa oraz wirnik wentylatora wykonane z blachy stalowej. Wentylatory serii EUM są przystosowane do przetłaczania czystego oraz zapylonego powietrza o temperaturze nieprzekraczającej +80°C.

Qmax = 88200 m3/h

Pt = 6820 Pa

T = -20...+80 °C

Karta katalogowa

Wentylator promieniowy serii EUMc — Seria EUMc

EUMc wentylatory przemysłowe promieniowe, średniociśnieniowe z wirnikami zagiętymi do tyłu. Obudowa oraz wirnik wentylatora wykonane z blachy stalowej. Wentylatory serii EUMc są przystosowane do przetłaczania czystego oraz zapylonego powietrza o temperaturze nieprzekraczającej +80°C.

Qmax = 256500 m3/h

Pt = 8900 Pa

T = -20...+80 °C

Karta katalogowa

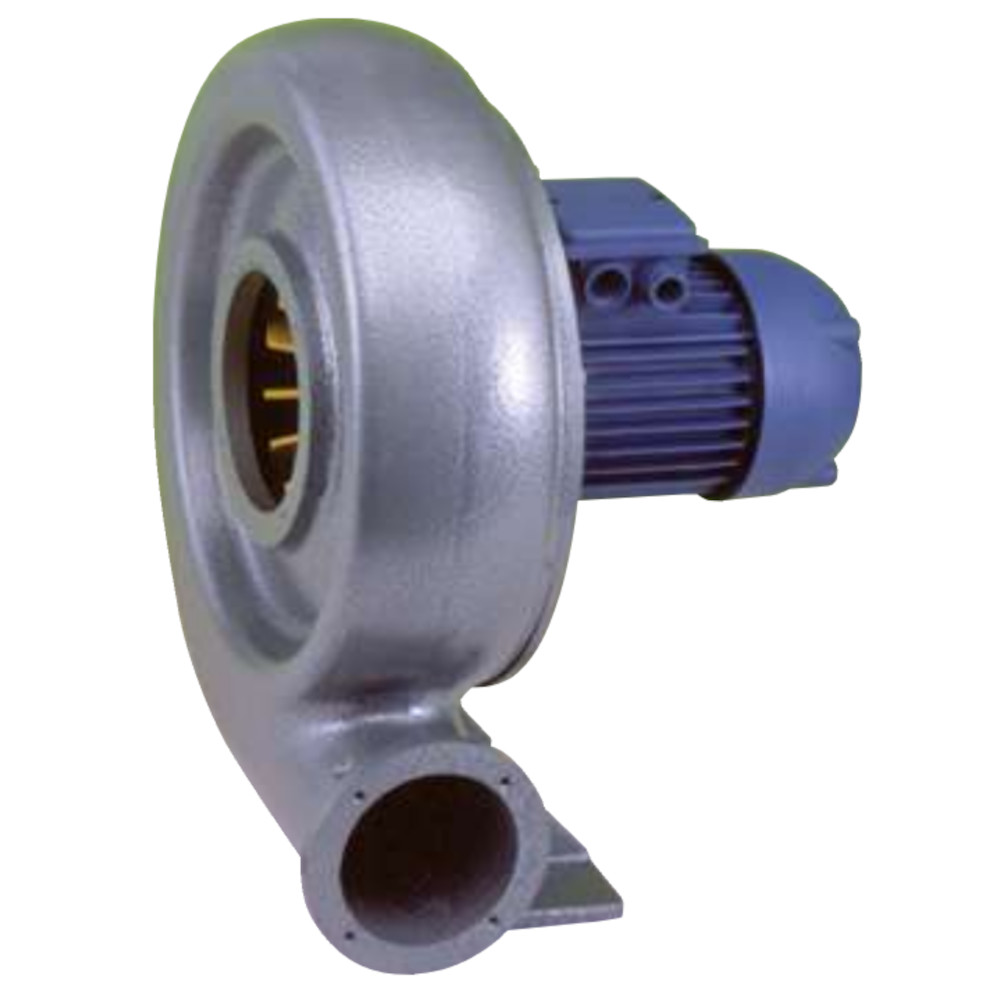

Wentylator promieniowy serii F — Seria F

F wentylatory przemysłowe promieniowe z łopatkami promieniowymi, wirnik otwarty. Obudowa oraz wirnik wentylatora wykonane z odlewu aluminiowego. Wentylatory serii F przystosowane do przetłaczania czystego oraz lekko zanieczyszczonego powietrza o temperaturze nie większej niż +80°C.

Qmax = 1350 m3/h

Pst = 2200 Pa

T = -20...+80 °C

Karta katalogowa

Wentylator promieniowy serii MPR — Seria MPR

MPR wentylatory przemysłowe promieniowe, średniociśnieniowe z wirnikami zagiętymi do tyłu. Obudowa oraz wirnik wentylatora wykonane z blachy stalowej. Wentylatory serii MPR są przystosowane do przetłaczania czystego oraz zapylonego powietrza o temperaturze nieprzekraczającej +80°C.

Qmax = 6680 m3/h

Pt = 6080 Pa

T = -20...+80 °C

Karta katalogowa

Wentylator promieniowy serii MPRc — Seria MPRc

MPRc wentylatory przemysłowe promieniowe, średniociśnieniowe z wirnikami zagiętymi do tyłu. Obudowa oraz wirnik wentylatora wykonane z blachy stalowej. Wentylatory serii MPRc są przystosowane do przetłaczania czystego oraz zapylonego powietrza o temperaturze nieprzekraczającej +80°C.

Qmax = 9100 m3/h

Pt = 7550 Pa

T = -20...+80 °C

Karta katalogowa

Wentylator promieniowy serii TF — Seria TF

TF transportowe wentylatory przemysłowe promieniowe, wirnik otwarty. Obudowa oraz wirnik wentylatora wykonane z blachy stalowej. Wentylatory serii TF są przystosowane do przetłaczania bardzo zapylonego powietrza oraz transportu różnego rodzaju materiałów o temperaturze do +80°C.

Qmax = 4800 m3/h

Pt = 11800 Pa

T = -20...+80 °C

Karta katalogowa

Wentylator promieniowy serii TFc — Seria TFc

TFc transportowe wentylatory promieniowe, wirnik otwarty. Obudowa oraz wirnik wentylatora wykonane z blachy stalowej. Wentylatory serii TFc są przystosowane do przetłaczania bardzo zapylonego powietrza oraz transportu różnego rodzaju materiałów o temperaturze do +80°C.

Qmax = 7500 m3/h

Pt = 12030 Pa

T = -20...+80 °C

Karta katalogowa

Wentylator promieniowy serii TG — Seria TG

TG transportowe wentylatory przemysłowe promieniowe, wirnik otwarty. Obudowa oraz wirnik wentylatora wykonane z blachy stalowej. Wentylatory serii TG są przystosowane do przetłaczania bardzo zapylonego powietrza oraz transportu różnego rodzaju materiałów o temperaturze do +80°C.

Qmax = 15000 m3/h

Pt = 12840 Pa

T = -20...+80 °C

Karta katalogowa

Wentylator promieniowy serii TGc — Seria TGc

TGc transportowe wentylatory promieniowe, wirnik otwarty. Obudowa oraz wirnik wentylatora wykonane z blachy stalowej. Wentylatory serii TGc są przystosowane do przetłaczania bardzo zapylonego powietrza oraz transportu różnego rodzaju materiałów o temperaturze do +80°C.

Qmax = 22100 m3/h

Pt = 11750 Pa

T = -20...+80 °C

Karta katalogowa

Wentylator promieniowy serii TH — Seria TH

TH transportowe wentylatory przemysłowe promieniowe, wirnik otwarty. Obudowa oraz wirnik wentylatora wykonane z blachy stalowej. Wentylatory serii TH są przystosowane do przetłaczania bardzo zapylonego powietrza oraz transportu różnego rodzaju materiałów o temperaturze do +80°C.

Qmax = 53500 m3/h

Pt = 5880 Pa

T = -20...+80 °C

Karta katalogowa

Wentylator promieniowy serii THc — Seria THc

THc transportowe wentylatory promieniowe, wirnik otwarty. Obudowa oraz wirnik wentylatora wykonane z blachy stalowej. Wentylatory serii THc są przystosowane do przetłaczania bardzo zapylonego powietrza oraz transportu różnego rodzaju materiałów o temperaturze do +80°C.

Qmax = 57500 m3/h

Pt = 7200 Pa

T = -20...+80 °C

Karta katalogowa

Wentylator promieniowy serii TPA — Seria TPA

TPA transportowe wentylatory przemysłowe promieniowe, wirnik otwarty. Obudowa oraz wirnik wentylatora wykonane z blachy stalowej. Wentylatory serii TPA są przystosowane do przetłaczania bardzo zapylonego powietrza oraz transportu różnego rodzaju materiałów o temperaturze do +80°C.

Qmax = 7460 m3/h

Pt = 3640 Pa

T = -20...+80 °C

Karta katalogowa

Wentylator promieniowy serii TQ — Seria TQ

TQ transportowe wentylatory przemysłowe promieniowe, wirnik otwarty. Obudowa oraz wirnik wentylatora wykonane z blachy stalowej. Wentylatory serii TQ są przystosowane do przetłaczania bardzo zapylonego powietrza oraz transportu różnego rodzaju materiałów o temperaturze do +80°C.

Qmax = 18890 m3/h

Pt = 3230 Pa

T = -20...+80 °C

Karta katalogowa

Wentylator promieniowy serii TR — Seria TR

TR wentylatory przemysłowe promieniowe, średniociśnieniowe z wirnikami zagiętymi do tyłu. Obudowa oraz wirnik wentylatora wykonane z blachy stalowej. Wentylatory serii TR są przystosowane do przetłaczania czystego oraz zapylonego powietrza o temperaturze nieprzekraczającej +80°C.

Qmax = 105000 m3/h

Pt = 8750 Pa

T = -20...+80 °C

Karta katalogowa

Wentylator promieniowy serii TRc — Seria TRc

TRc wentylatory przemysłowe promieniowe, średniociśnieniowe z wirnikami zagiętymi do tyłu. Obudowa oraz wirnik wentylatora wykonane z blachy stalowej. Wentylatory serii TRc są przystosowane do przetłaczania czystego oraz zapylonego powietrza o temperaturze nieprzekraczającej +80°C.

Qmax = 230000 m3/h

Pt = 10550 Pa

T = -20...+80 °C

Karta katalogowa

Wentylator promieniowy serii TTRc — Seria TTRc

TTRc wentylatory przemysłowe promieniowe, średniociśnieniowe z wirnikiem otwartym. Obudowa oraz wirnik wentylatora wykonane z blachy stalowej. Wentylatory serii TTRc są przystosowane do przetłaczania czystego oraz zapylonego powietrza o temperaturze nieprzekraczającej +80°C.

Qmax = 129000 m3/h

Pt = 5700 Pa

T = -20...+80 °C

Karta katalogowa

Jak dobrać wentylator promieniowy

Wentylatory promieniowe różnią się przede wszystkim ciśnieniem, jakie wytwarzają, i rodzajem wirnika. Poniżej wszystkie serie w tej kategorii z zakresem wydajności i maksymalnym ciśnieniem – charakterystyki poszczególnych modeli znajdziesz na stronach produktów.

Grupa	Serie	Wirnik	Typowe zastosowanie	Wydajność (m³/h)	Ciśnienie do (Pa)	Modeli
niskociśnieniowe	BP, BPc, DIC	zamknięty, łopatki zagięte do przodu	czyste powietrze, wentylacja ogólna i odciągi	360 – 106 800	2 250	57
niskociśnieniowe	F	otwarty, łopatki promieniowe (proste), odlew aluminiowy	czyste lub lekko zanieczyszczone powietrze, małe przepływy	500 – 1 350	2 200	6
niskociśnieniowe	BPR, BPRc, BPRDc	zamknięty, łopatki zagięte do tyłu	czyste powietrze, duże przepływy	3 350 – 370 000	4 230	84
średniociśnieniowe	EU, EUc, EUK, EUKc, EUM, EUMc, MPR, MPRc, TR, TRc	zamknięty, łopatki zagięte do tyłu	powietrze czyste lub zapylone, odpylanie, instalacje z filtrami	835 – 270 000	10 670	198
wysokociśnieniowe	APE, APEc, APF, APFc, APG, APGc	zamknięty, łopatki zagięte do przodu	powietrze czyste lub zapylone, wysokie ciśnienia przy małych i średnich przepływach	300 – 32 400	18 650	114
wysokociśnieniowe	APRF, APRFc, APRF/N8, APRG, APRGc, APRG/N8, APRH, APRHc, APRH/N8, APRI, APRIc, APRI/N8, APRL, APRLc, APRL/N8	zamknięty, łopatki zagięte do tyłu	transport pneumatyczny, procesy technologiczne	1 060 – 235 000	27 450	293
wysokociśnieniowe dwustopniowe	APRED, APRFD, APRGD	zamknięty, łopatki zagięte do tyłu	bardzo wysokie ciśnienia przy małych przepływach	960 – 23 900	49 000	42
transportowe	TF, TFc, TG, TGc, TH, THc, TPA, TQ, TTRc	otwarty	transport trocin, wiórów, ścinków, włókien	715 – 129 000	12 840	130

Wentylatory do transportu materiałów znajdziesz także w kategorii wentylatory transportowe. Większość serii jest dostępna również w wersji wysokotemperaturowej, nierdzewnej i przeciwwybuchowej ATEX. Jeśli nie masz wszystkich danych do doboru, wyślij zapytanie – pomożemy dobrać wentylator do Twojej instalacji.

Więcej w Bazie wiedzy: Wentylator promieniowy, osiowy, kanałowy czy dachowy · Napęd bezpośredni, sprzęgłowy czy pasowy · Wentylator do odpylania i transportu trocin

Najczęstsze pytania

Wirnik z łopatkami zagiętymi do przodu czy do tyłu?

Wirniki z łopatkami zagiętymi do tyłu mają wyższą sprawność i płaską krzywą poboru mocy, która ogranicza ryzyko przeciążenia silnika przy zmianie oporów instalacji. Wirniki z łopatkami zagiętymi do przodu przy tej samej wielkości i prędkości obrotowej dają większą wydajność i ciśnienie, dzięki czemu wentylator jest mniejszy – ich pobór mocy rośnie jednak wraz z wydajnością, dlatego silnik dobiera się z zapasem.

Wentylator nisko-, średnio- czy wysokociśnieniowy?

Decyduje ciśnienie (spręż), które wentylator musi pokonać w instalacji. Wentylatory niskociśnieniowe (do ok. 4 200 Pa) sprawdzają się w wentylacji i odciągach o niewielkich oporach, średniociśnieniowe (do ok. 10 700 Pa) – w instalacjach odpylających z filtrami i długimi przewodami, wysokociśnieniowe (do ok. 27 500 Pa, w wersjach dwustopniowych do 49 000 Pa) – w transporcie pneumatycznym i procesach technologicznych.

Co oznaczają litera „c” i oznaczenie „/N8” w nazwie serii?

W seriach z literą „c” oraz /N8 wirnik pracuje na łożyskowanym wale pośrednim, napędzanym przez przekładnię pasową lub sprzęgło – każdą z tych wersji można wykonać w obu wariantach. Modele /N8 są standardowo wyposażane przez producenta w sprzęgło elastyczne. Serie APRED, APRFD i APRGD to wentylatory dwustopniowe – dwa wirniki pracują szeregowo, co pozwala uzyskać bardzo wysokie ciśnienia.

Wentylator promieniowy czy transportowy?

Wentylator transportowy to odmiana wentylatora promieniowego z wirnikiem otwartym, odpornym na zapychanie – przeznaczony do transportu trocin, wiórów, ścinków i włókien. Przy powietrzu czystym lub tylko zapylonym lepszym wyborem jest wentylator promieniowy z wirnikiem zamkniętym, który ma wyższą sprawność.
