Seria BPRDc

OPIS

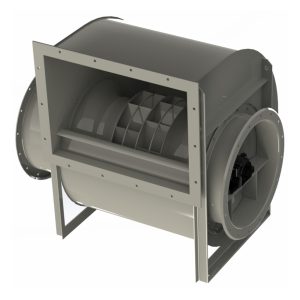

Promieniowe wentylatory dwustronnie ssące serii BPRDc przeznaczone są do przetłaczania czystego powietrza o temperaturze nieprzekraczającej +80°C. Wirnik z łopatkami zagiętymi do tyłu zasysa powietrze z obu stron, co pozwala uzyskać bardzo duże wydajności – do 300 000 m³/h. Wyposażone w przeniesienie napędu poprzez przekładnię pasową lub sprzęgło elastyczne, dzięki czemu prędkość obrotową wirnika dobiera się do wymaganego punktu pracy. Znajdują zastosowanie w dużych instalacjach wentylacyjnych, klimatyzacyjnych, grzewczych i osuszających oraz w przemysłowych systemach nawiewnych i wywiewnych.

KONSTRUKCJA
– obudowa oraz wirnik wentylatora wykonane ze stali czarnej, malowane proszkowo
– wirnik dwustronnie ssący z łopatkami zagiętymi do tyłu
– dwa wloty kołowe zakończone kołnierzami, wylot prostokątny z kołnierzem
– napęd wentylatora pośredni poprzez przekładnię pasową lub bezpośredni poprzez sprzęgło elastyczne, wirnik osadzony na łożyskowanym wale
– silnik w wersji B3 (montaż łapami silnika do ramy wentylatora)
– silnik asynchroniczny trójfazowy przystosowany do pracy ciągłej S1, zabezpieczony termicznie, możliwa regulacja prędkości obrotowej, stopień ochrony IP55, klasa izolacji F

DOSTĘPNE WYKONANIA
– wykonanie dla medium o temperaturze do +350°C (z ograniczoną prędkością obrotową wirnika)
– wykonania specjalne

SPECYFIKACJA
– przetłaczane medium: powietrze czyste
– zakres temperaturowy przetłaczanego medium -20…+80°C
– zakres temperaturowy otoczenia silnika -20…+40°C
– napięcie zasilania 3x400VAC 50Hz (inne na zapytanie)

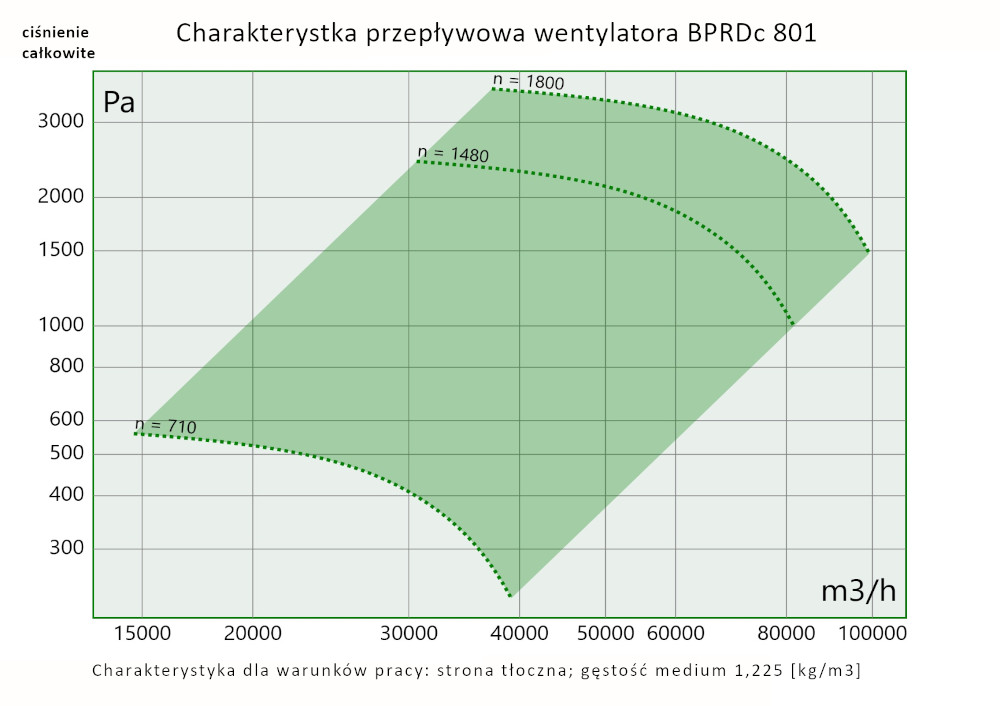

– maksymalna prędkość obrotowa wirnika wg karty katalogowej

AKCESORIA
– połączenia elastyczne
– przeciwkołnierze
– wibroizolatory
