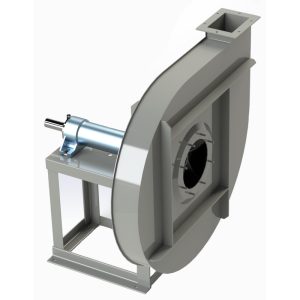

Seria TFc

OPIS
Transportowe wentylatory promieniowe serii TFc przeznaczone są do przetłaczania bardzo zapylonego powietrza oraz transportu różnego rodzaju materiałów. Wyposażone w przeniesienie napędu poprzez przekładnię pasową lub sprzęgło elastyczne. Znajdują zastosowanie w szeroko pojętym transporcie pneumatycznym. Stosowane są m.in. w tartakach i stolarniach (transport trocin i wiórów drzewnych), garbarniach (transport skórzanych ścinków i wiórów), introligatorniach (transport zwojów papieru), przemyśle tekstylnym (transport odpadów przędzy i długich włókien), przetwórstwie tworzyw sztucznych (transport granulatów i ścinków nylonowych) oraz do załadunku stałych materiałów palnych do kotłów.

KONSTRUKCJA
– obudowa oraz wirnik wentylatora wykonane ze stali czarnej, malowane proszkowo
– wirnik otwarty
– obudowa wentylatora spawana
– napęd wentylatora pośredni poprzez napęd pasowy lub bezpośredni poprzez sprzęgło elastyczne, wirnik osadzony na łożyskowanym wale pośrednim
– silnik w wersji B3 (montaż łapami silnika do ramy wentylatora)
– silnik asynchroniczny trójfazowy przystosowany do pracy ciągłej S1, zabezpieczony termicznie, możliwa regulacja prędkości obrotowej, stopień ochrony IP55, klasa izolacji F

DOSTĘPNE WYKONANIA
– wykonanie przeciwwybuchowe ATEX/EX: 2G, 3G, 2D, 3D
– wykonanie wysokotemperaturowe dla medium do +350°C
– obudowa oraz wirnik wykonane ze stali nierdzewnej AISI304L
– obudowa oraz wirnik wykonane ze stali kwasoodpornej AISI316L
– wykonanie elementów wrażliwych ze stali trudnościeralnej XAR-450
– wykonanie ze stali CORTEN
– wykonania specjalne i ocynkowane
– obudowa izolowana termicznie oraz akustycznie

SPECYFIKACJA
– przetłaczane medium: bardzo zapylone powietrze oraz transport materiałów
– zakres temperaturowy przetłaczanego medium -20…+80°C
– zakres temperaturowy otoczenia silnika -20…+40°C
– napięcie zasilania 3x400VAC 50Hz (inne na zapytanie)

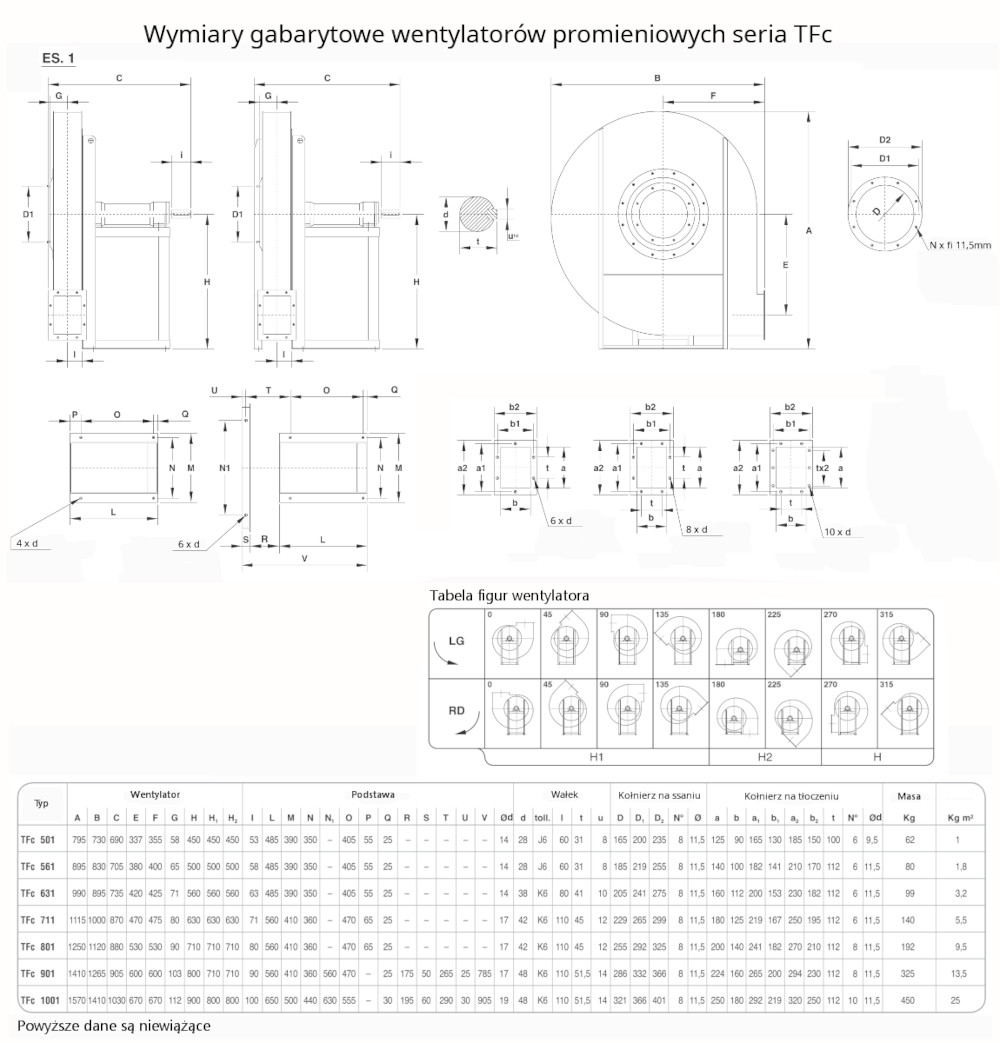

– figury LG, RD oraz kąty wg karty katalogowej

AKCESORIA
– nóż do cięcia papieru na wirnik
– połączenia elastyczne
– przeciwkołnierze
– wibroizolatory
– mechaniczne regulatory przepływu
