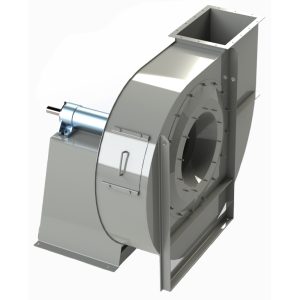

OPIS
Średniociśnieniowe wentylatory promieniowe serii TRc przeznaczone są do przetłaczania czystego oraz zapylonego powietrza. Wyposażone w przeniesienie napędu poprzez przekładnie pasową lub sprzęgło elastyczne. Znajdują zastosowanie w transporcie pneumatycznym, przemyśle meblarskim oraz drzewnym, mechanicznym, cementowym, ceramicznym, chemicznym, hutniczym, metalurgicznym, spożywczym, tekstylnym oraz garbarskim. Cechą charakterystyczną wentylatorów serii TRc jest płaska charakterystyka krzywej mocy ograniczająca ryzyko przeciążenia silnika.
KONSTRUKCJA
– obudowa oraz wirnik wentylatora wykonane ze stali czarnej, malowane proszkowo
– wirnik zamknięty z łopatkami zagiętymi do tyłu
– obudowa wentylatora na połączeniach zagniatana lub spawana, zależnie od wymaganej szczelności oraz wielkości wentylatora
– napęd wentylatora pośredni poprzez napęd pasowy lub bezpośredni poprzez sprzęgło elastyczne, wirnik osadzony na łożyskowanym wale pośrednim
– silnik w wersji B3 (montaż łapami silnika do ramy wentylatora)
– silnik asynchroniczny trójfazowy przystosowany do pracy ciągłej S1, zabezpieczony termicznie, możliwa regulacja prędkości obrotowej, stopień ochrony IP55, klasa izolacji F
DOSTĘPNE WYKONANIA
– wykonanie przeciwwybuchowe ATEX/EX: 2G, 3G, 2D, 3D
– wykonanie wysokotemperaturowe dla medium do +350°C
– obudowa oraz wirnik wykonany ze stali nierdzewnej AISI304L
– obudowa oraz wirnik wykonany ze stali kwasoodpornej AISI316L
– wykonanie elementów wrażliwych ze stali trudnościeralnej XAR-450
– wykonanie ze stali CORTEN
– wykonania specjalne i ocynkowane
– obudowa izolowana termicznie oraz akustycznie
SPECYFIKACJA
– przetłaczane medium: powietrze czyste lub zapylone
– zakres temperaturowy przetłaczanego medium -20…+80°C
– zakres temperaturowy otoczenia silnika -20…+40°C
– napięcie zasilania 3x400VAC 50Hz (inne na zapytanie)
– figury LG, RD oraz kąty wg karty katalogowej
AKCESORIA
– połączenia elastyczne
– przeciwkołnierze
– wibroizolatory
– mechaniczne regulatory przepływu
| Zdjęcie | Nazwa | Wykonanie | Wydajność (m3/h) | Ciśnienie (Pa) | Moc (kW) | Prędkość (obr/min) | Napięcie (V) | Wysyłka | Cena | |||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
standardowe | 8330 | 8000 | - | 5000 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

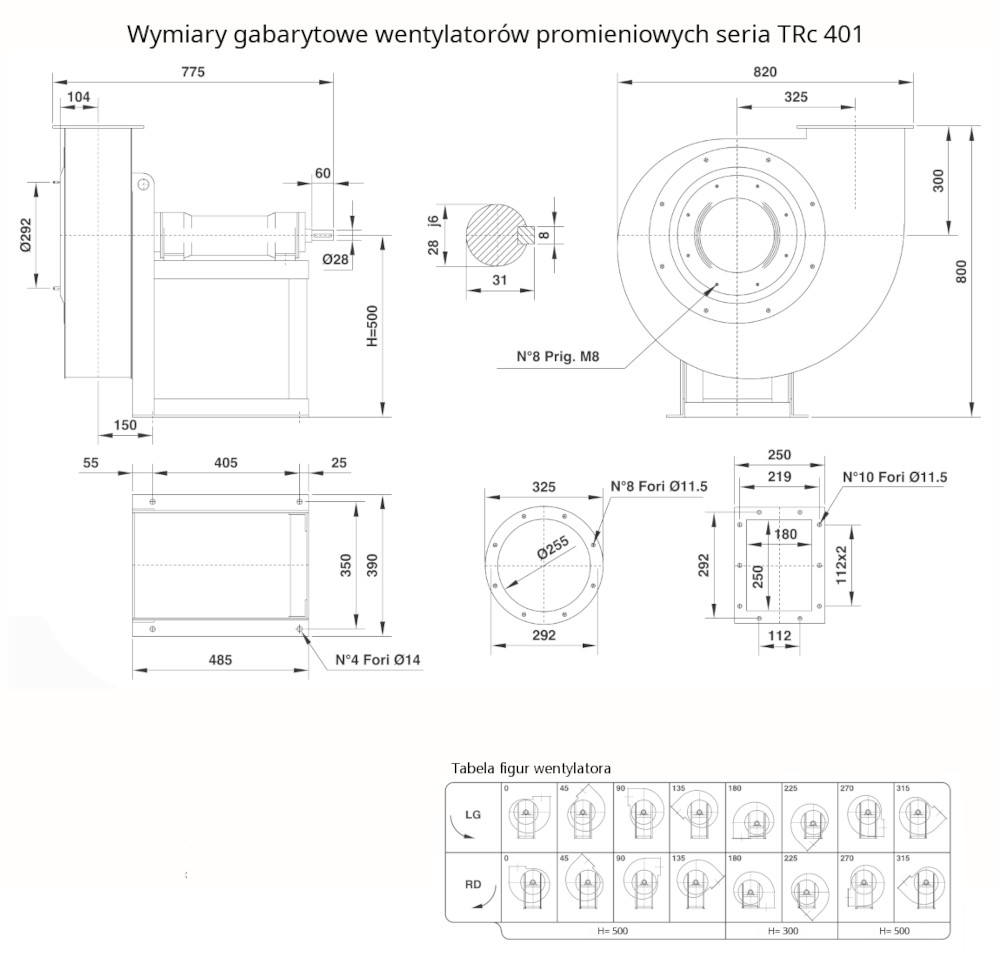

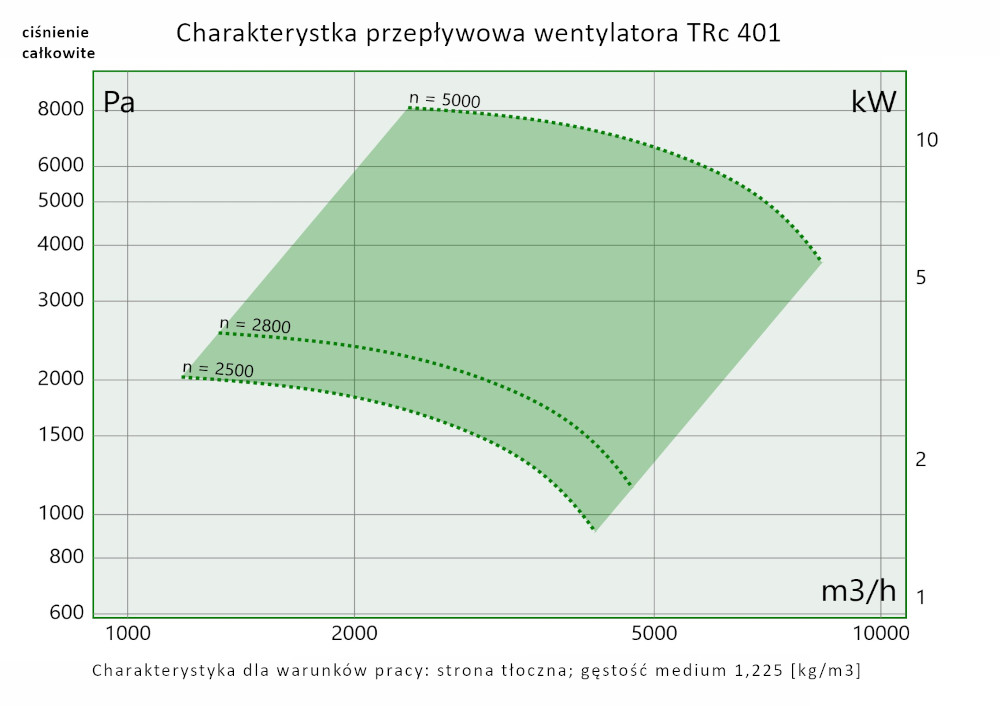

TRc 401 wentylator promieniowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
standardowe | 10600 | 8320 | - | 4500 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

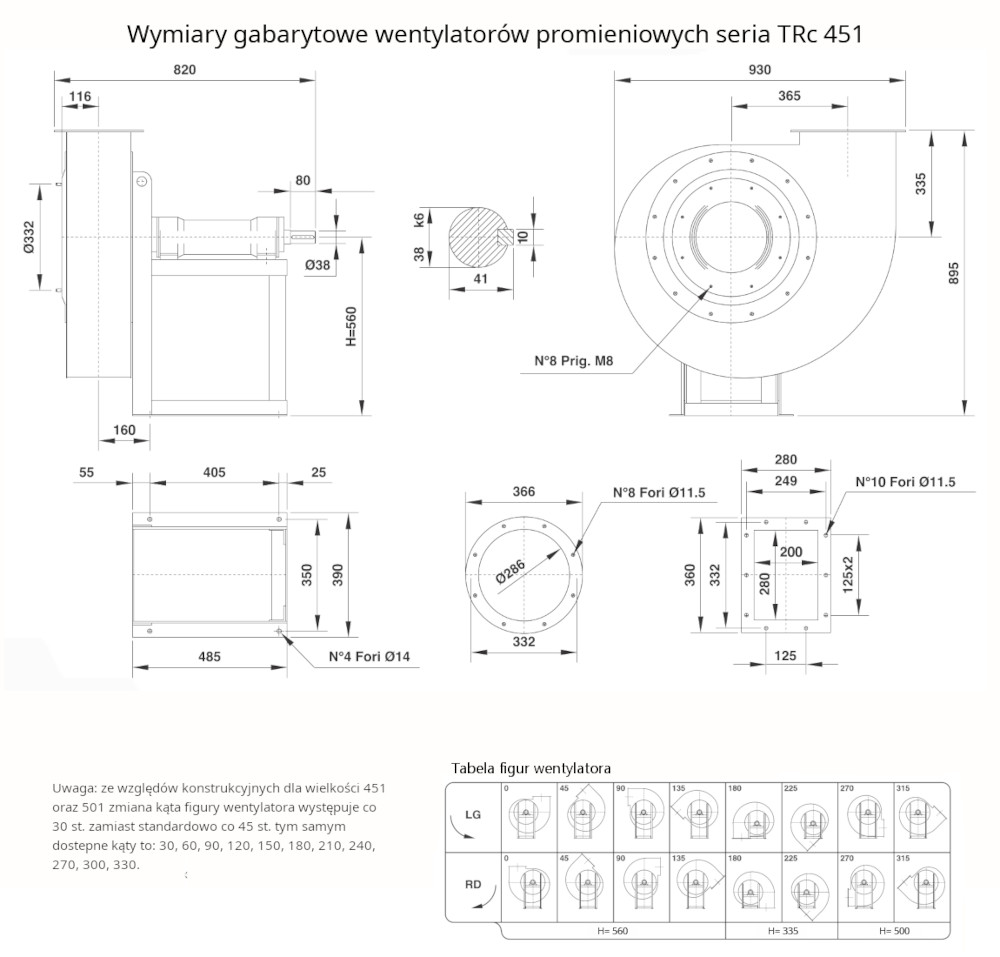

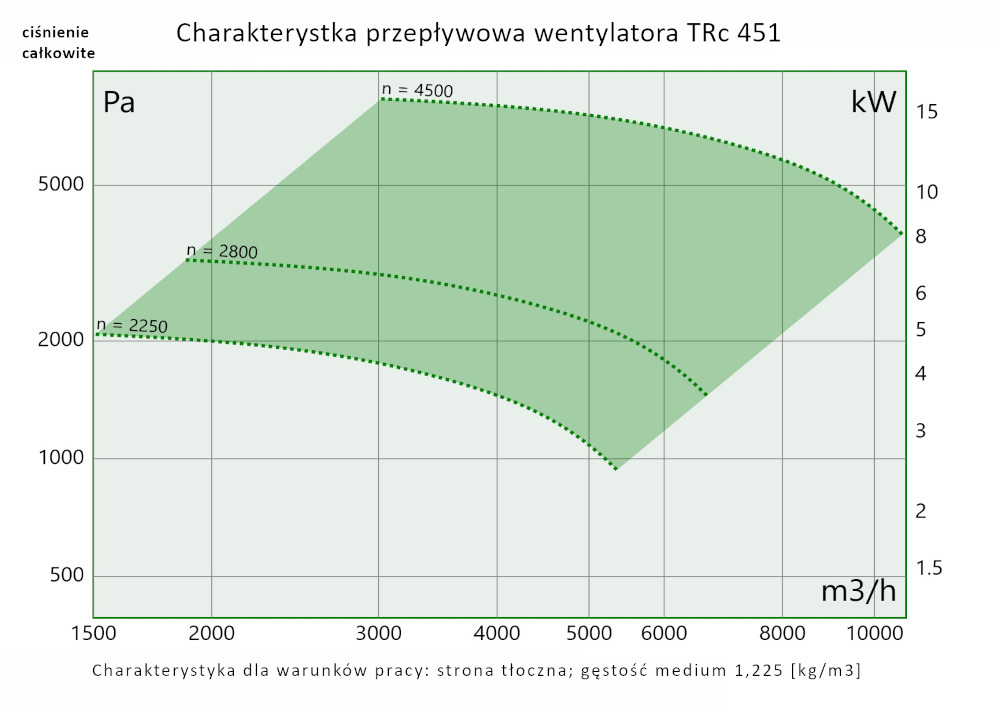

TRc 451 wentylator promieniowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
standardowe | 14700 | 10000 | - | 4500 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

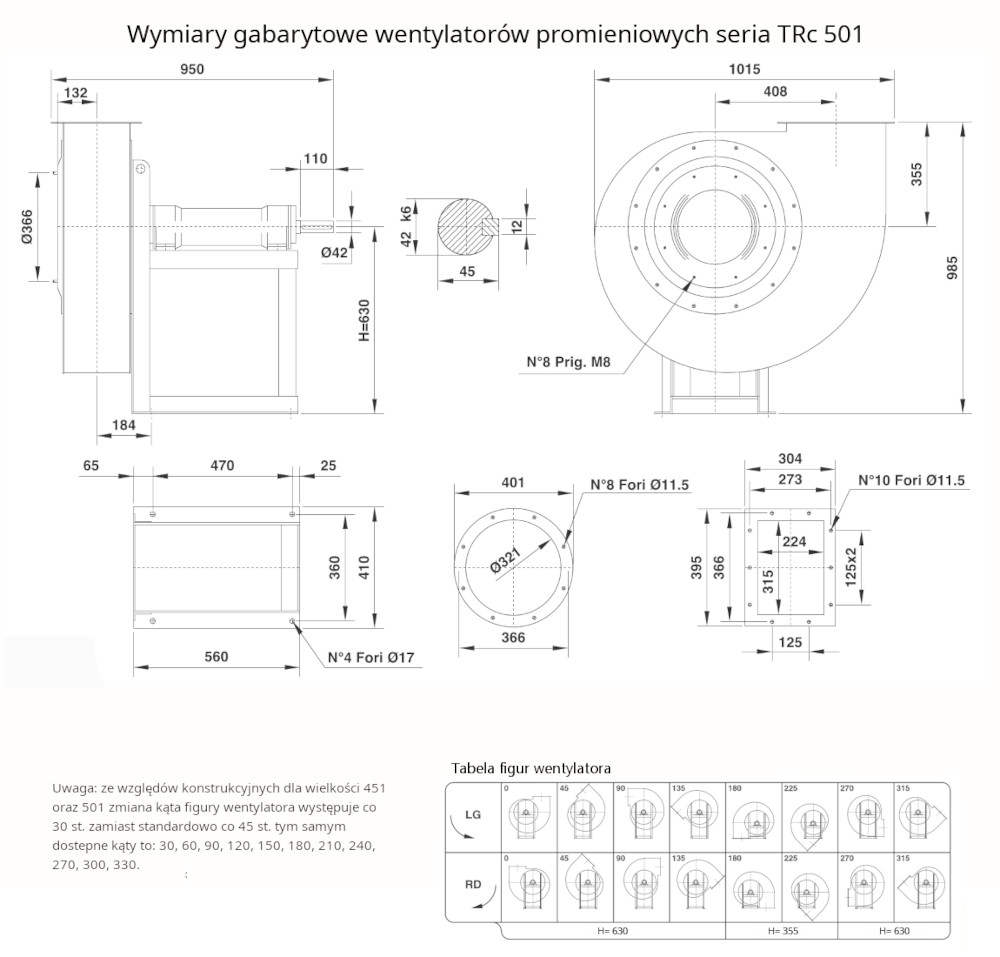

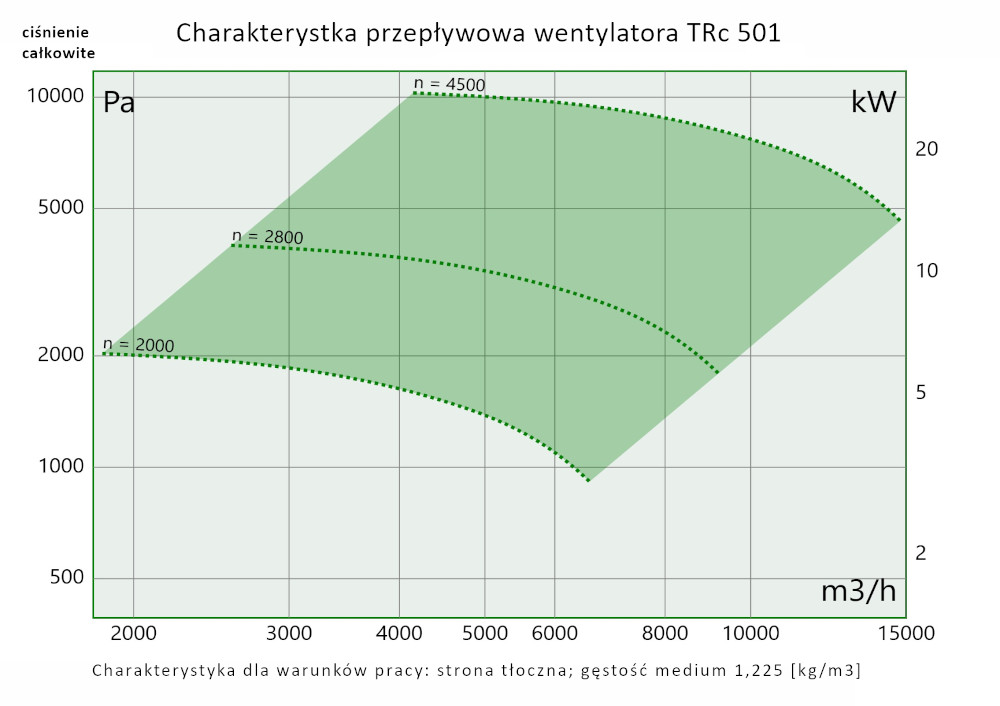

TRc 501 wentylator promieniowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
standardowe | 18400 | 10000 | - | 4000 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

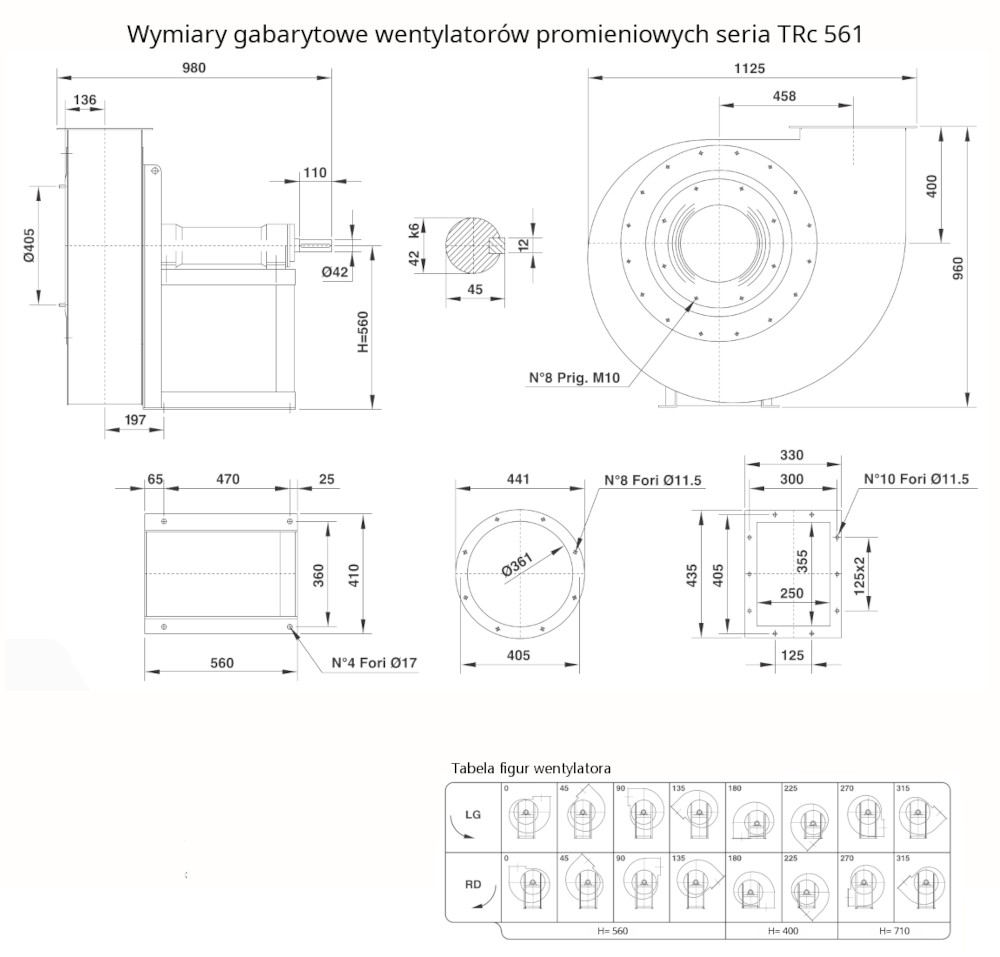

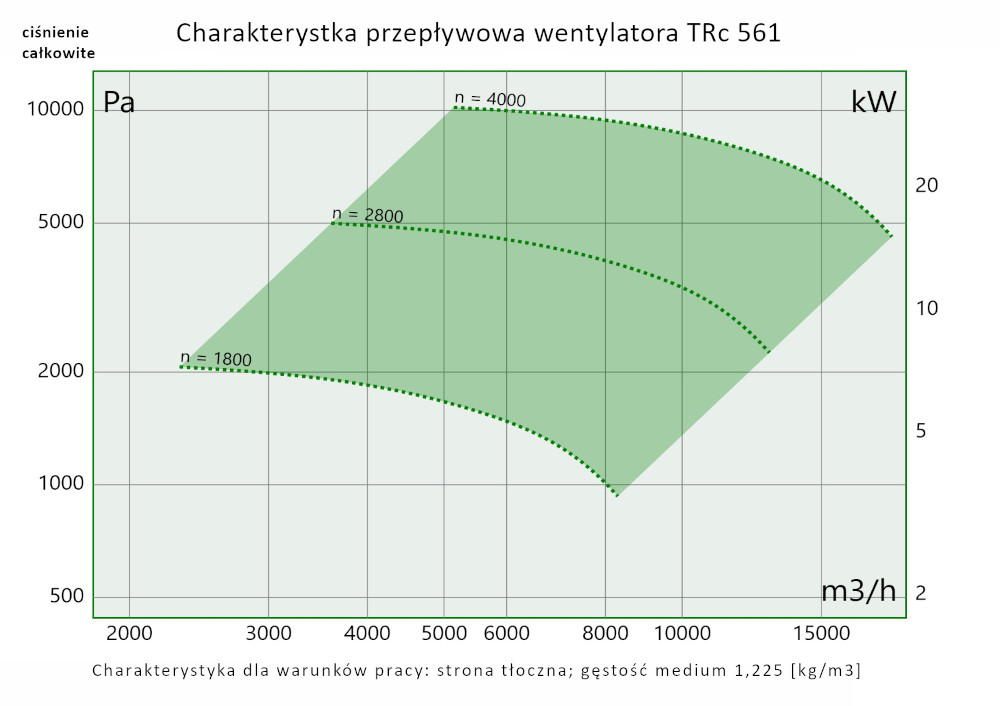

TRc 561 wentylator promieniowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
standardowe | 22600 | 10000 | - | 3550 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

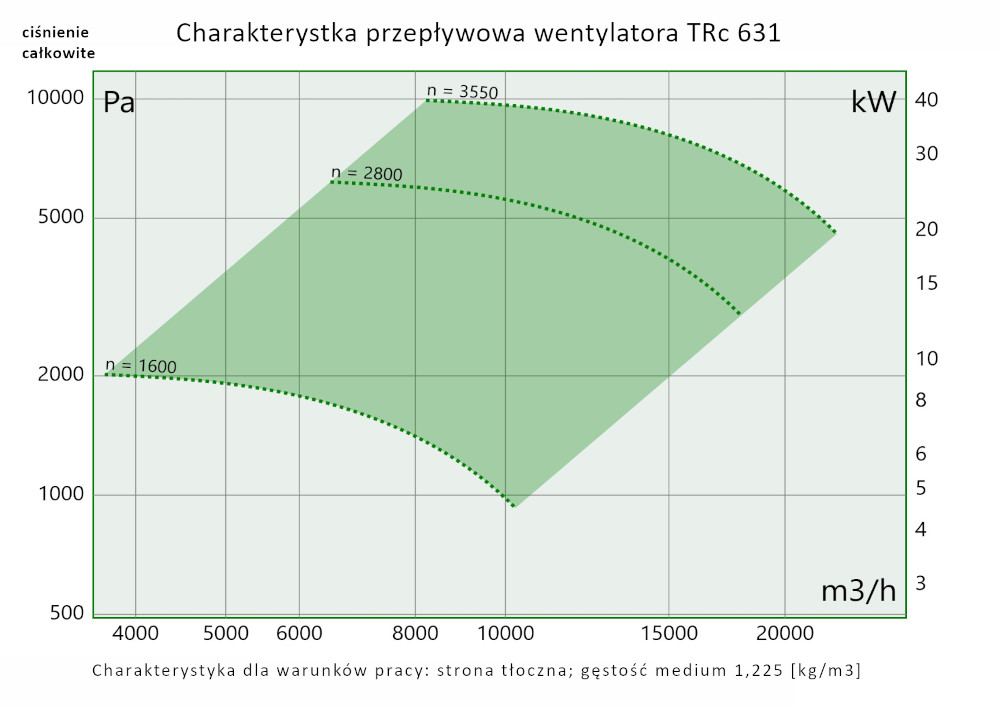

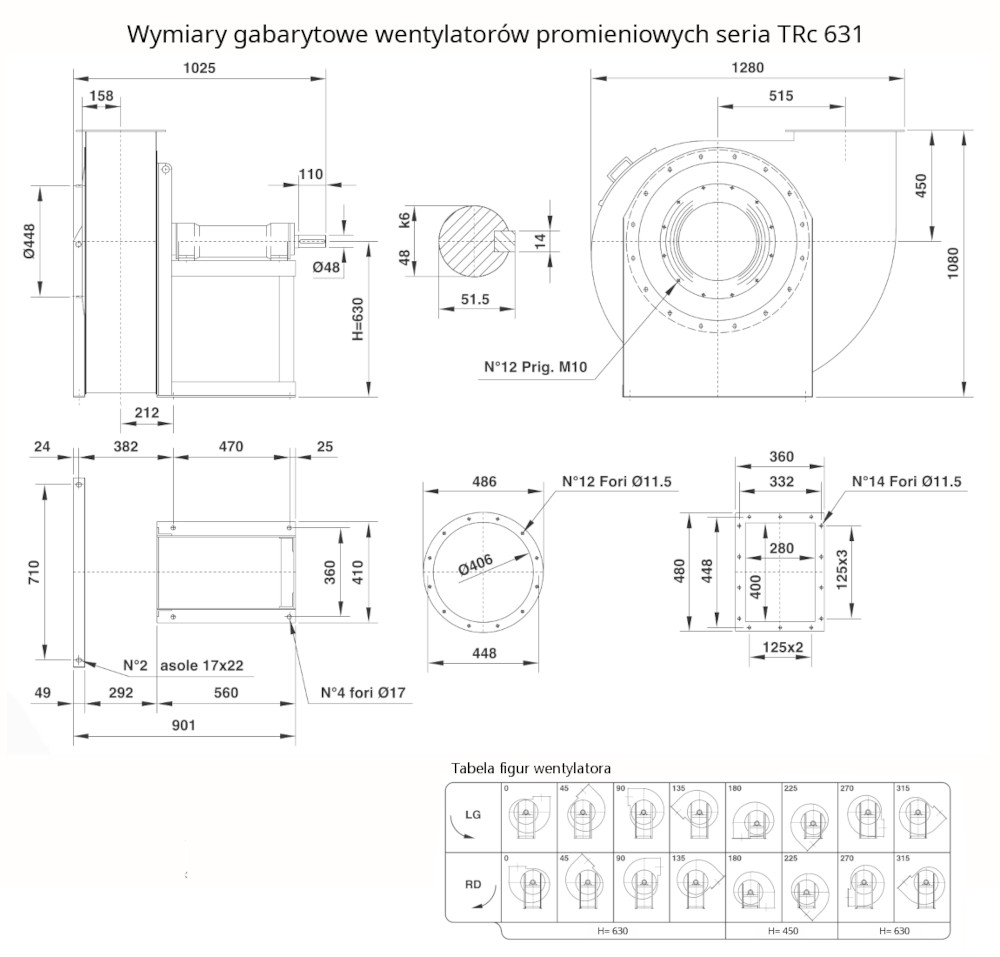

TRc 631 wentylator promieniowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
standardowe | 28700 | 10000 | - | 3150 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

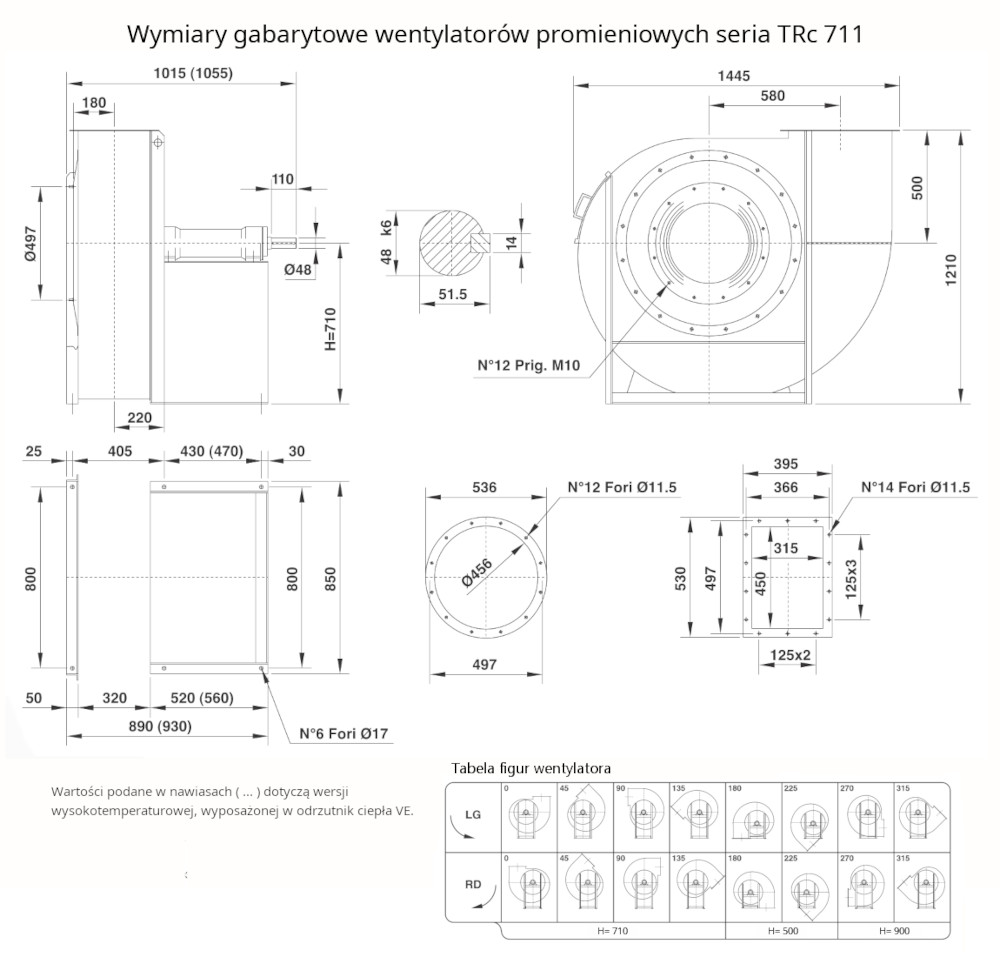

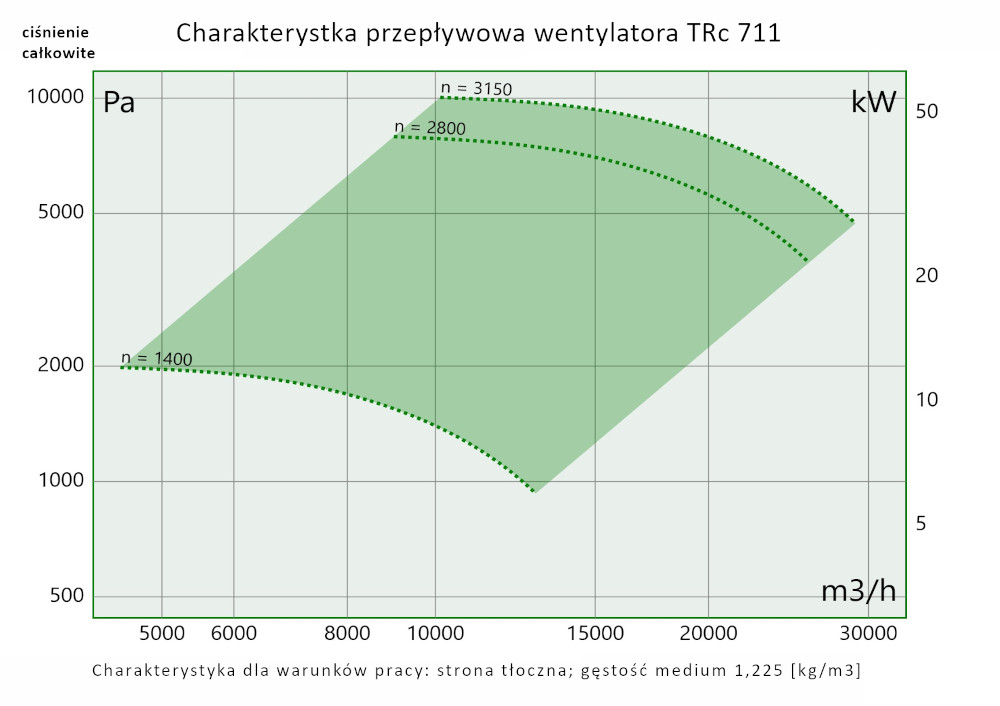

TRc 711 wentylator promieniowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
standardowe | 38300 | 10000 | - | 2800 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

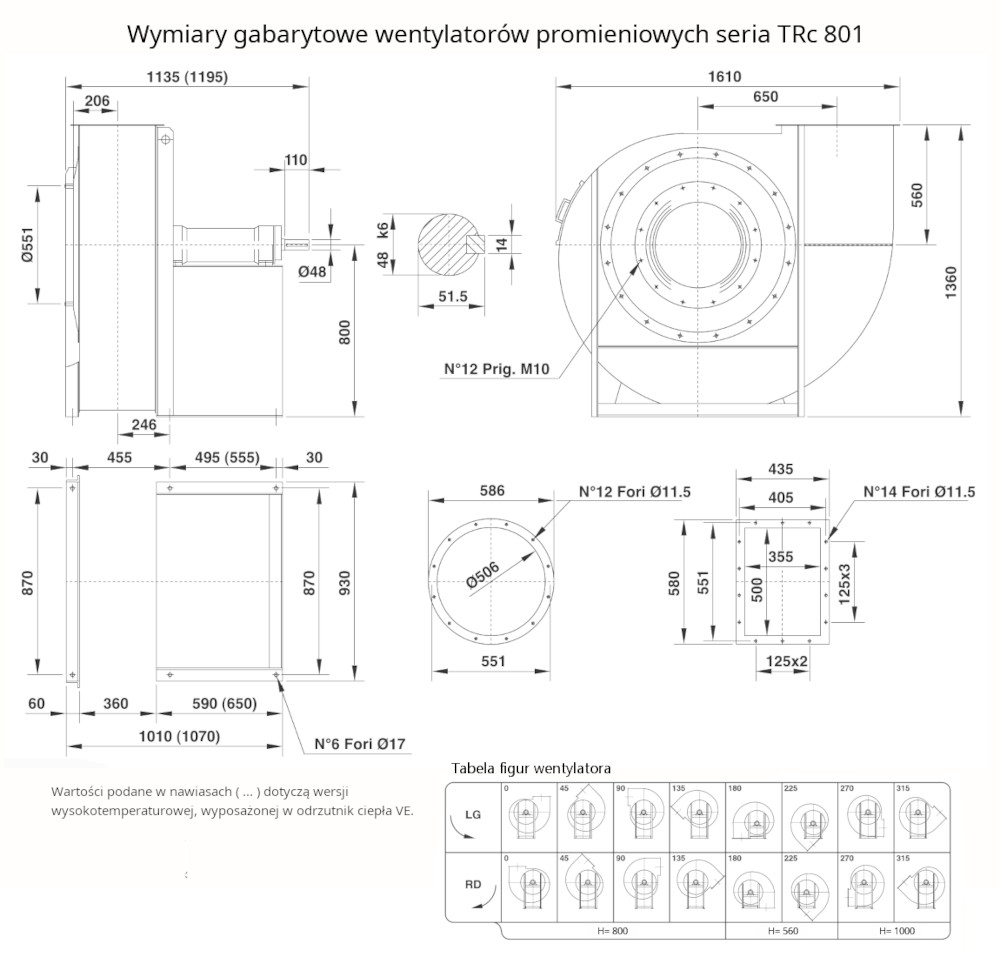

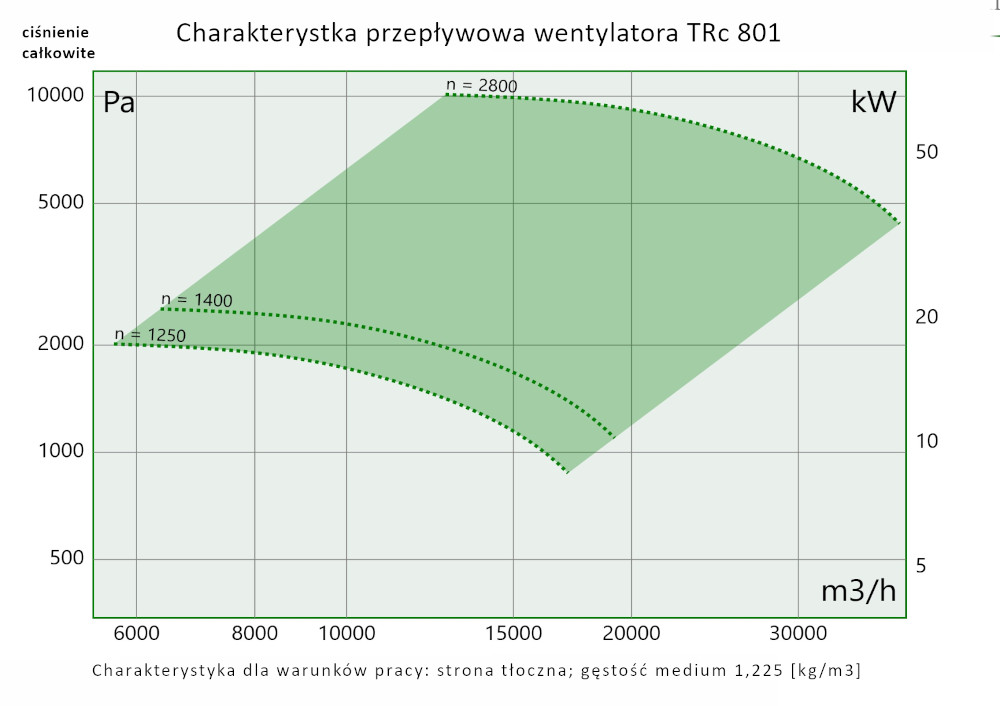

TRc 801 wentylator promieniowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
standardowe | 48200 | 10000 | - | 2500 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

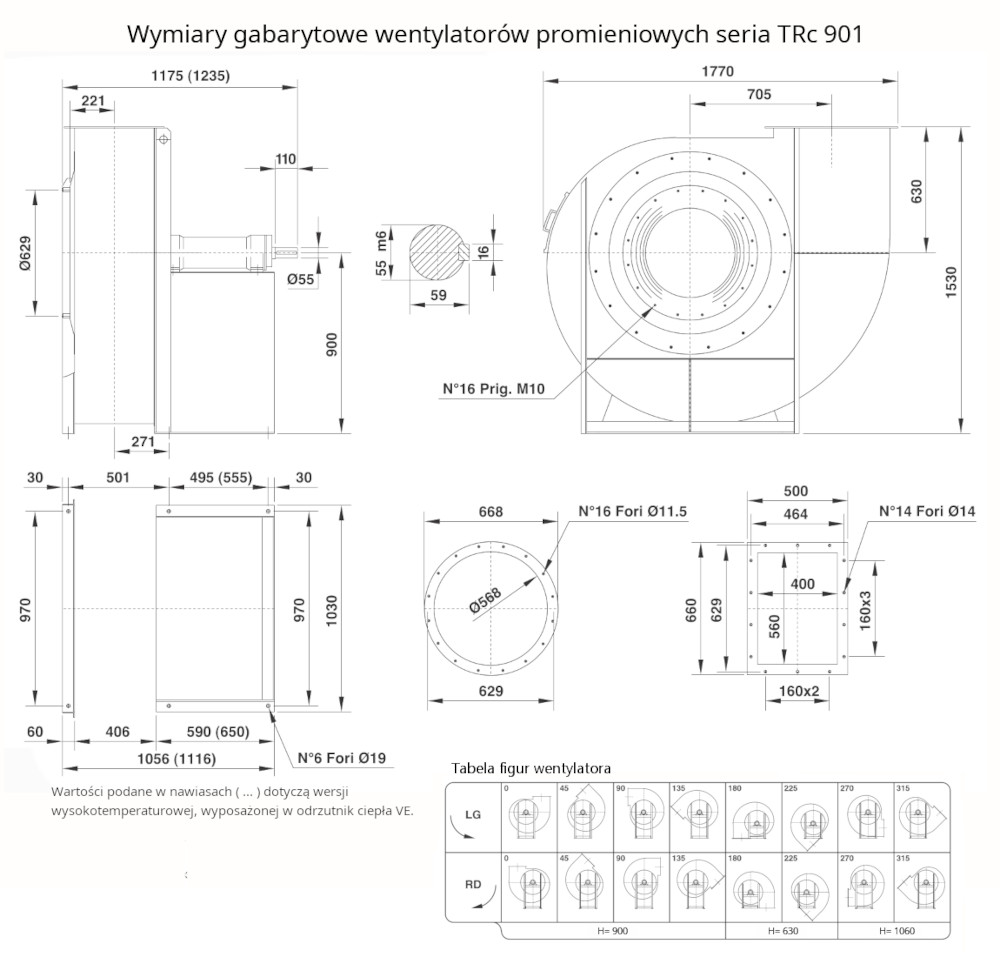

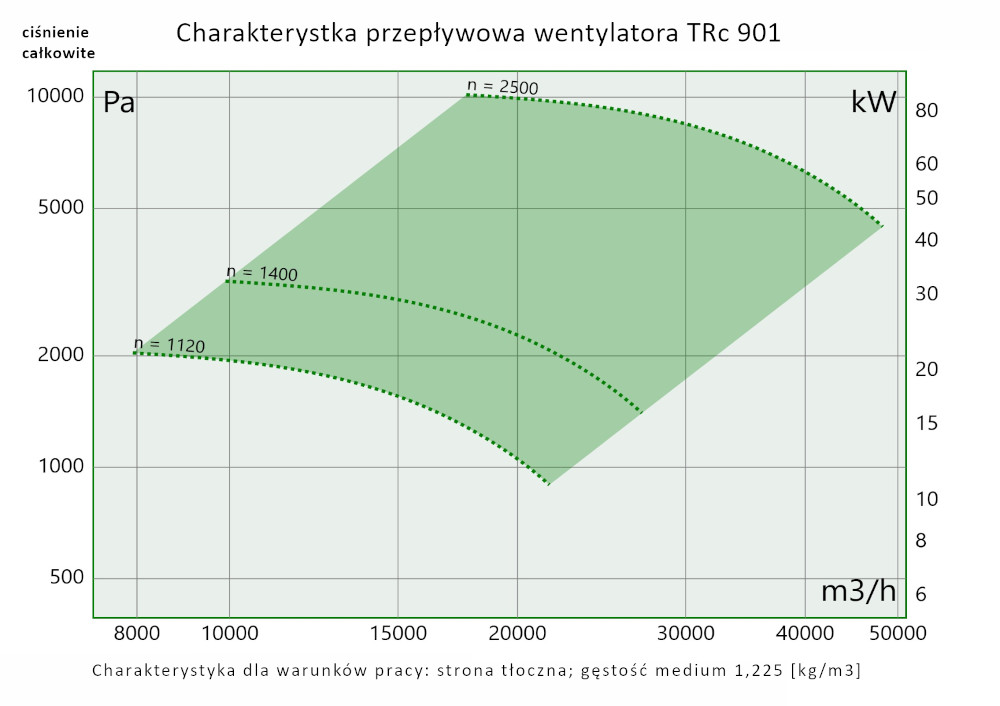

TRc 901 wentylator promieniowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
standardowe | 58400 | 10000 | - | 2240 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

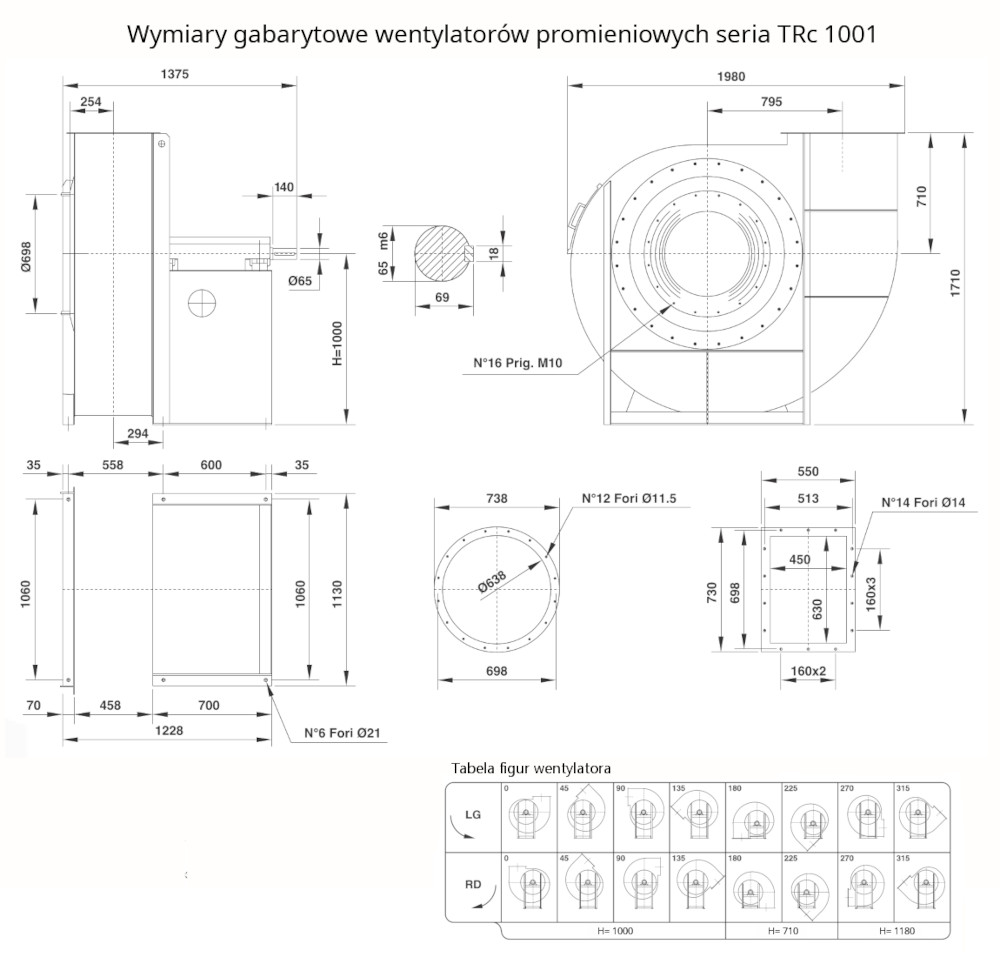

TRc 1001 wentylator promieniowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
standardowe | 70800 | 10000 | - | 2000 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

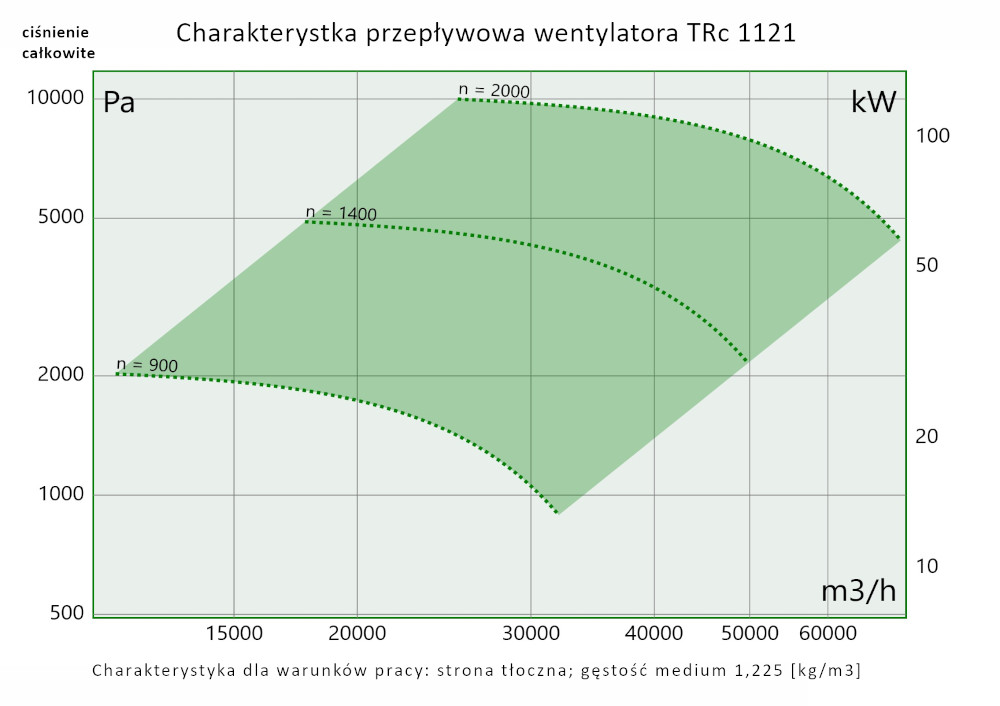

TRc 1121 wentylator promieniowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
standardowe | 89100 | 10000 | - | 1800 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

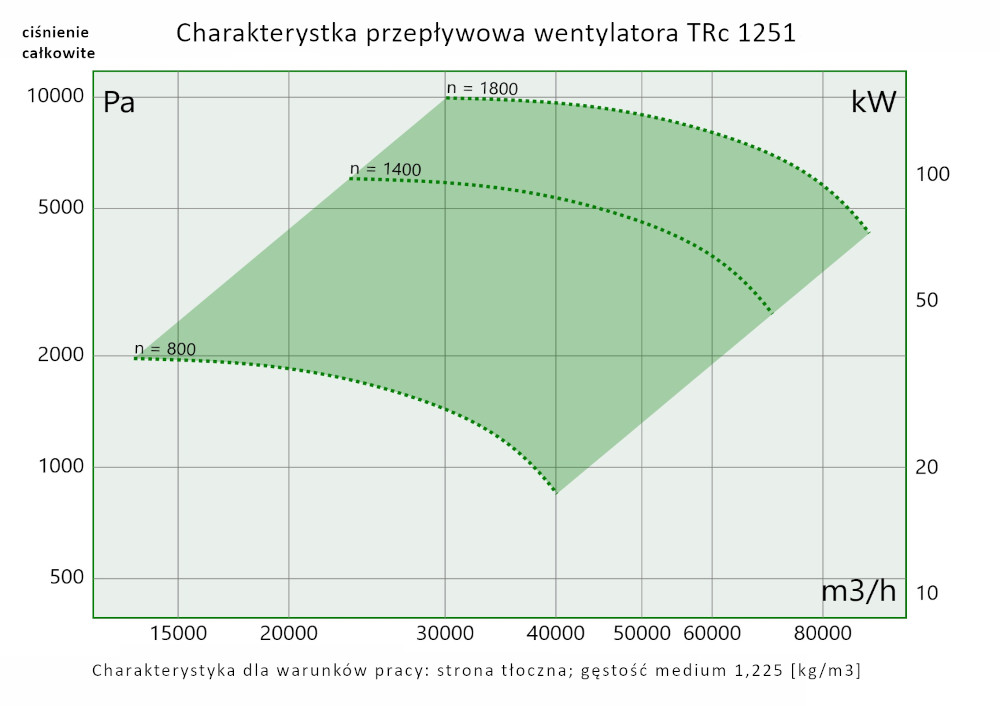

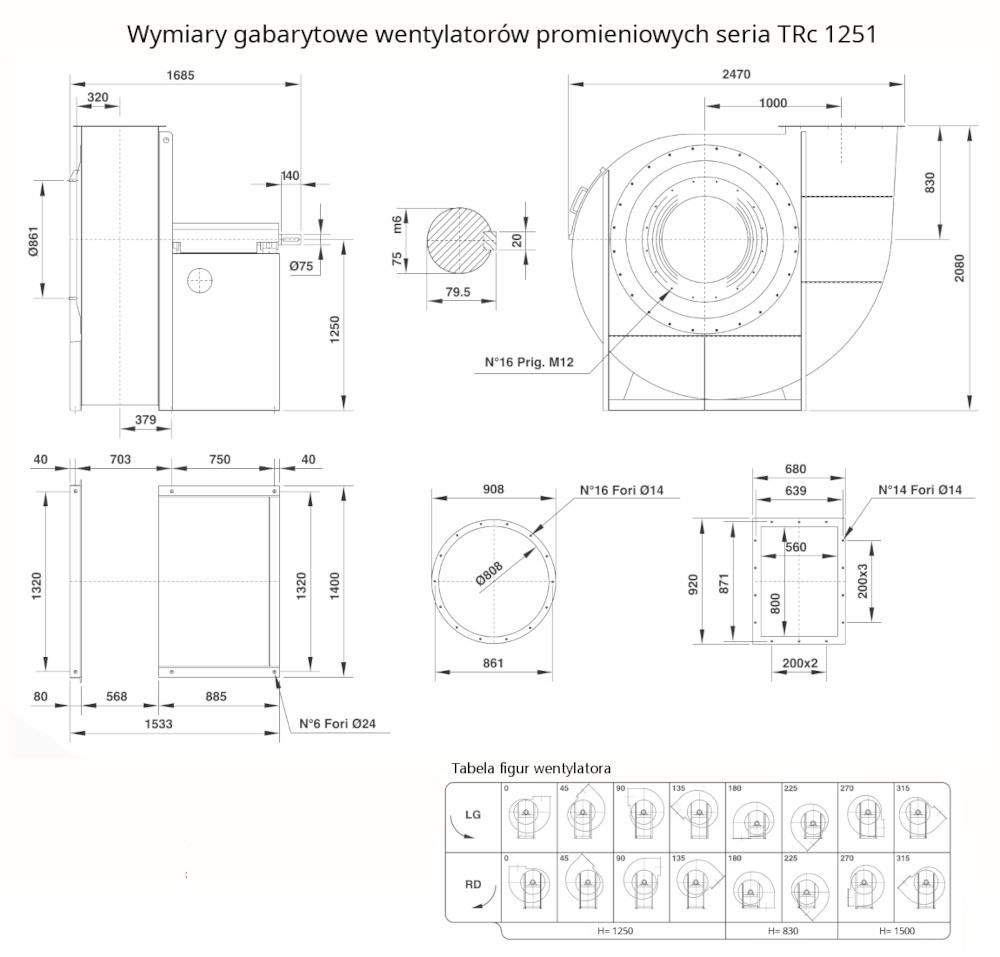

TRc 1251 wentylator promieniowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
standardowe | 120000 | 11500 | - | 1700 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

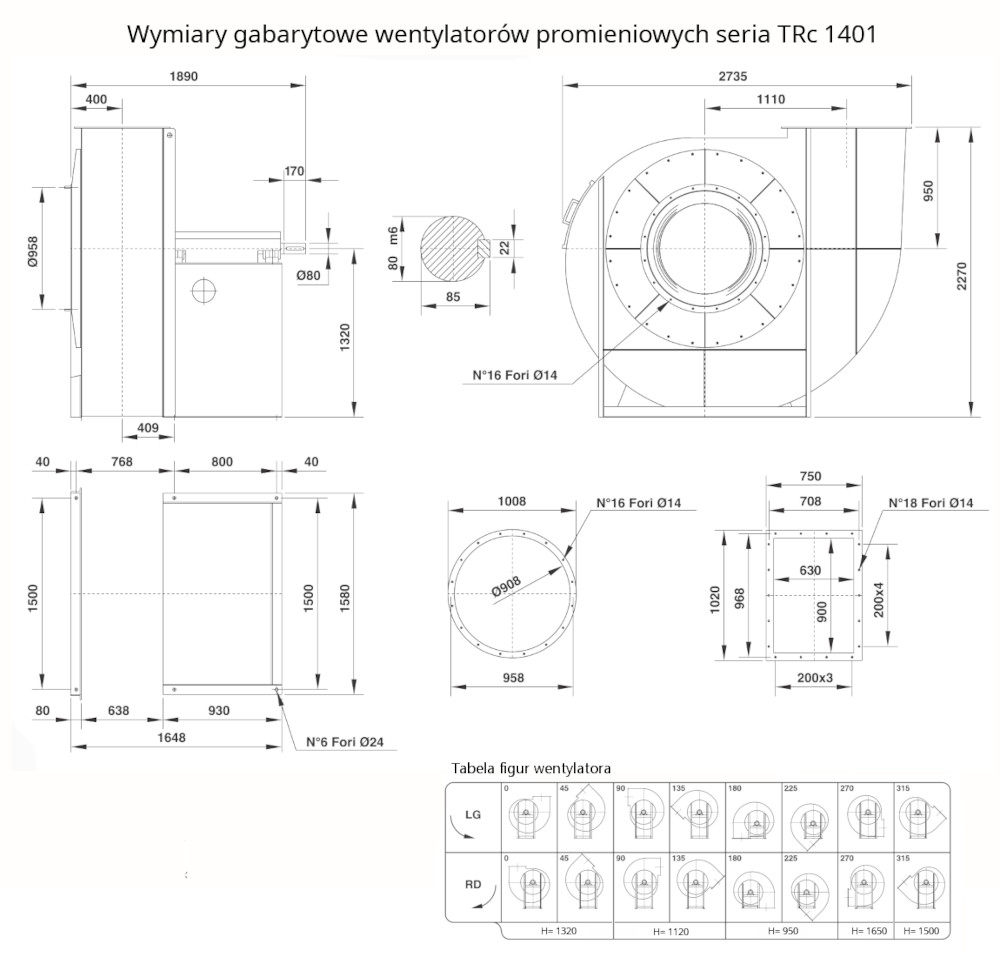

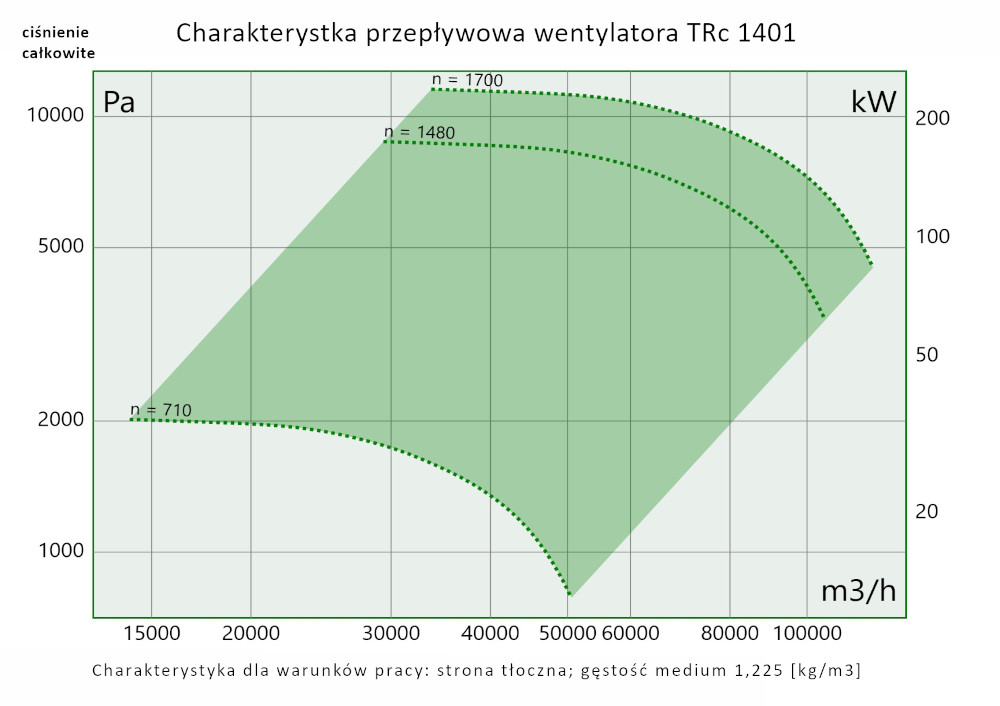

TRc 1401 wentylator promieniowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
standardowe | 150000 | 10000 | - | 1400 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

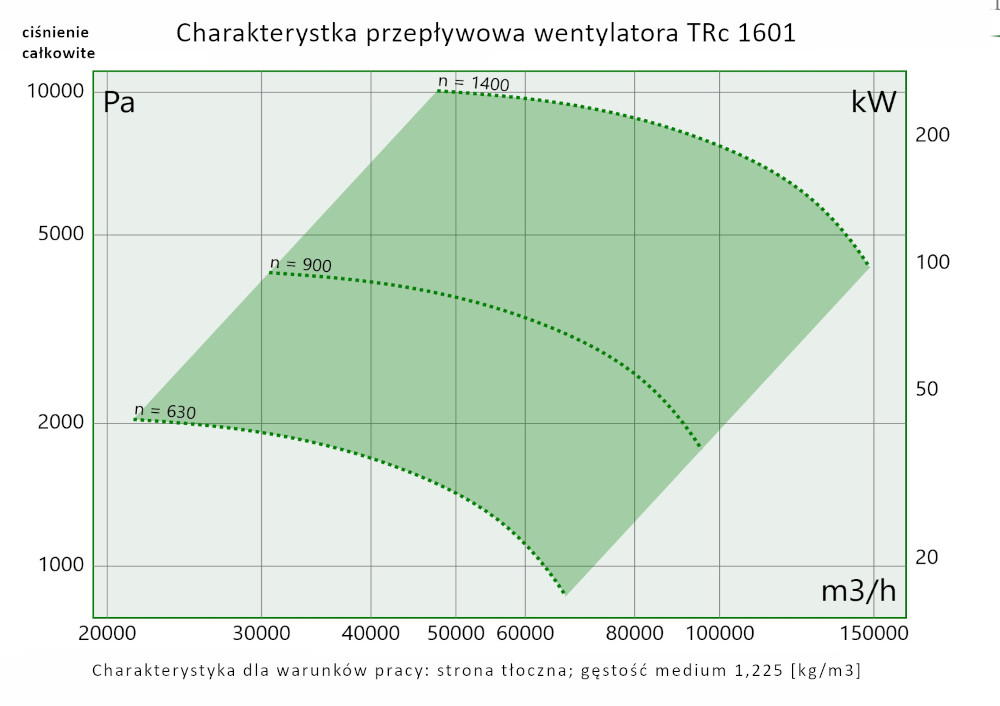

TRc 1601 wentylator promieniowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
standardowe | 187000 | 10000 | - | 1250 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

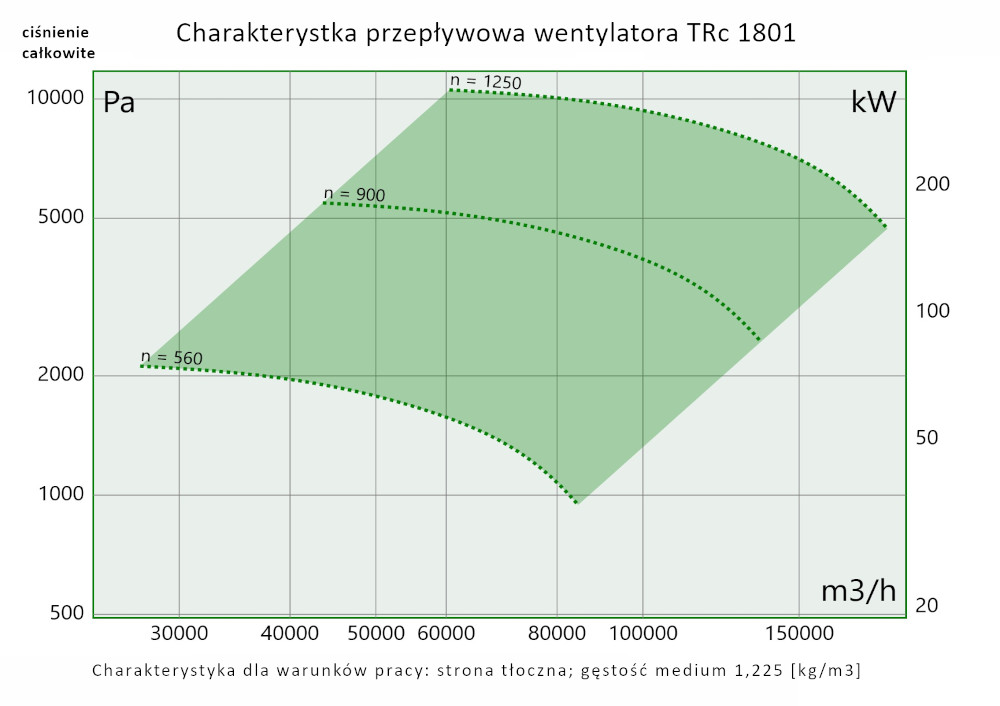

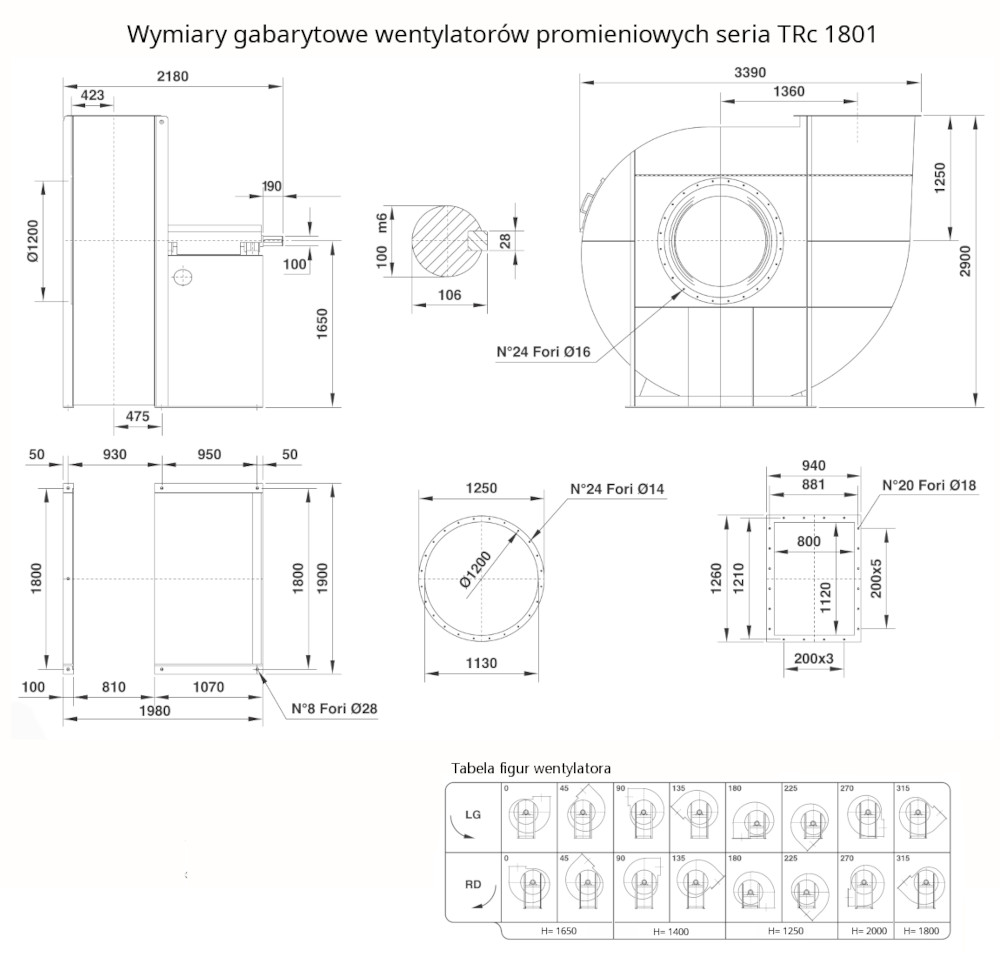

TRc 1801 wentylator promieniowy
Wyślij zapytanie
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
standardowe | 230000 | 10000 | - | 1120 | 3~400 | zapytaj o termin |
|
||||||||||||||||||||||||||||

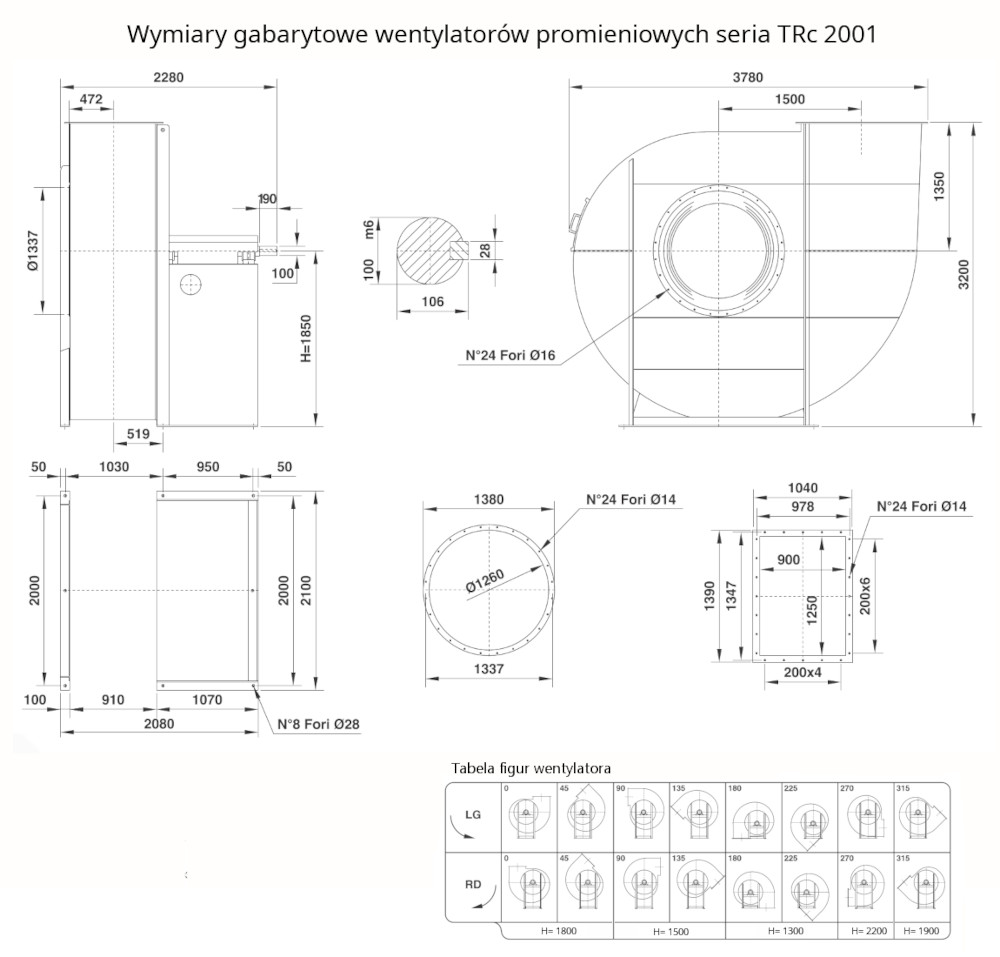

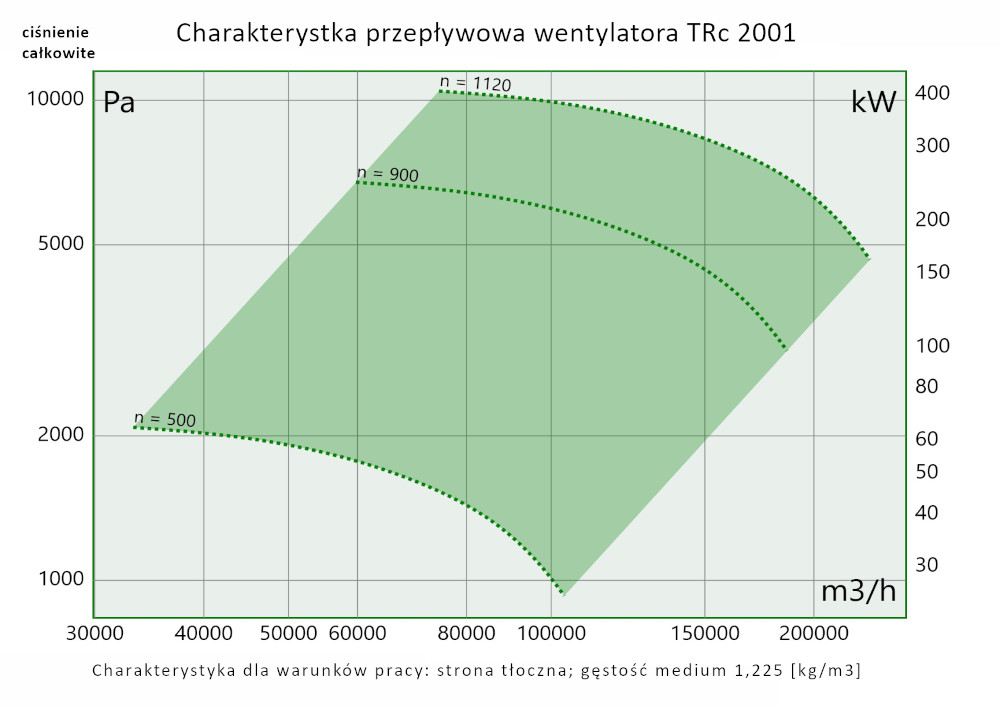

TRc 2001 wentylator promieniowy
