Seria APRLc HT

OPIS
Wysokotemperaturowe, wysokociśnieniowe, wentylatory promieniowe serii APRLc HT przeznaczone są do przetłaczania czystego lub lekko zapylonego powietrza o temperaturze nieprzekraczającej +350°C. Wyposażone w przeniesienie napędu poprzez przekładnię pasową lub sprzęgło elastyczne. Znajdują zastosowanie w transporcie pneumatycznym, przemyśle cementowym, chemicznym, spożywczym, metalurgicznym oraz hutniczym. Cechą charakterystyczną typoszeregu APRLc jest generowanie umiarkowanie wysokich ciśnień przy największych wydajnościach w rodzinie wentylatorów wysokociśnieniowych.

KONSTRUKCJA
– obudowa oraz wirnik wentylatora wykonane ze stali czarnej, malowane proszkowo
– wirnik zamknięty z łopatkami zagiętymi do tyłu
– obudowa wentylatora na połączeniach zagniatana lub spawana, zależnie od wymaganej szczelności oraz wielkości wentylatora
– napęd wentylatora pośredni poprzez napęd pasowy lub bezpośredni poprzez sprzęgło elastyczne, wirnik osadzony na łożyskowanym wale pośrednim
– odrzutnik ciepła na wale silnika
– silnik w wersji B3 (montaż łapami silnika do ramy wentylatora)
– silnik asynchroniczny trójfazowy przystosowany do pracy ciągłej S1, zabezpieczony termicznie, możliwa regulacja prędkości obrotowej, stopień ochrony IP55, klasa izolacji F.

DOSTĘPNE WYKONANIA
– obudowa oraz wirnik wykonane ze stali nierdzewnej AISI304L
– obudowa oraz wirnik wykonane ze stali kwasoodpornej AISI316L
– wykonanie elementów wrażliwych ze stali trudnościeralnej XAR-450
– wykonanie ze stali CORTEN
– wykonania specjalne i ocynkowane
– obudowa izolowana termicznie oraz akustycznie

SPECYFIKACJA
– przetłaczane medium: powietrze czyste lub lekko zapylone
– zakres temperaturowy przetłaczanego medium -20…+350°C
– zakres temperaturowy otoczenia silnika -20…+40°C
– napięcie zasilania 3x400VAC 50Hz (inne na zapytanie)

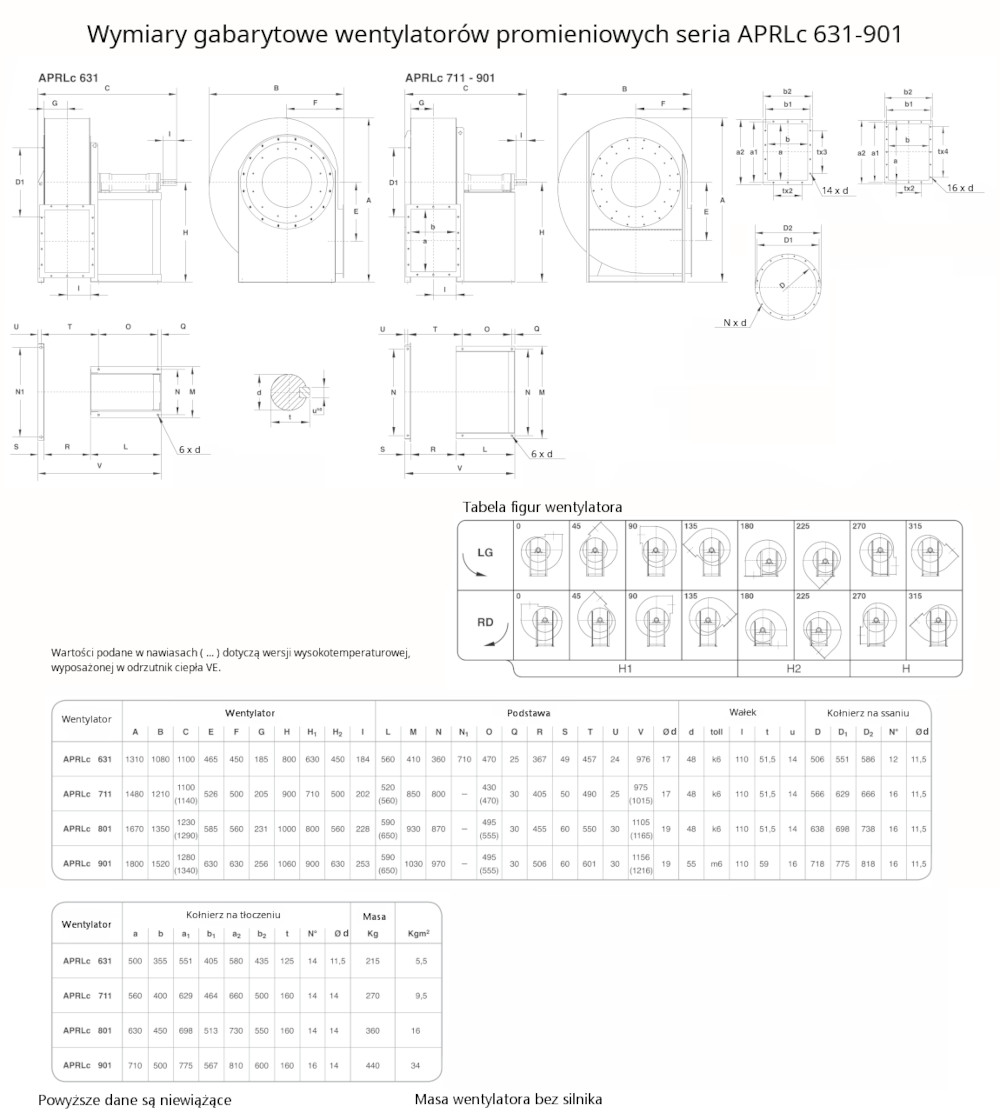

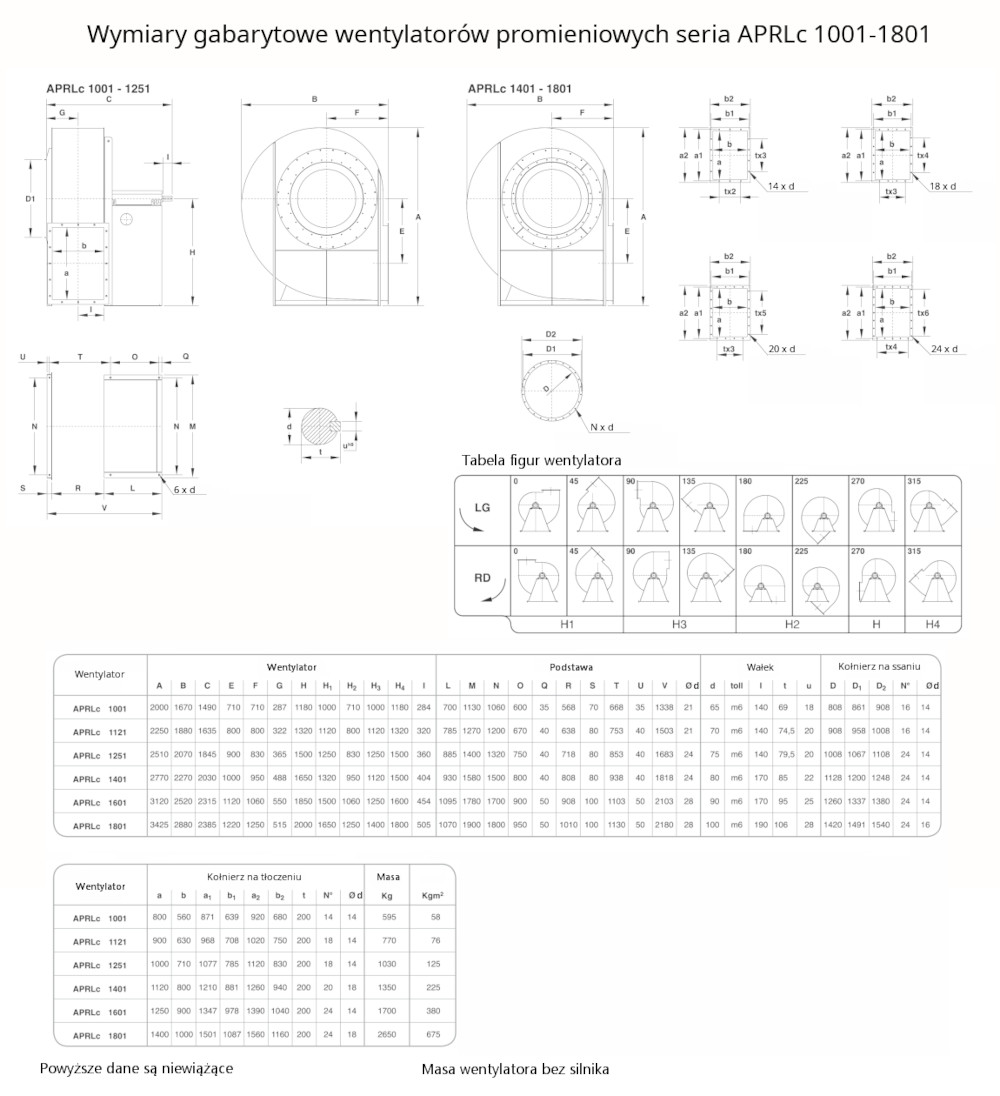

– figury LG, RD oraz kąty wg karty katalogowej

AKCESORIA
– połączenia elastyczne
– przeciwkołnierze
– wibroizolatory
– mechaniczne regulatory przepływu
