Seria EUMc HT

OPIS

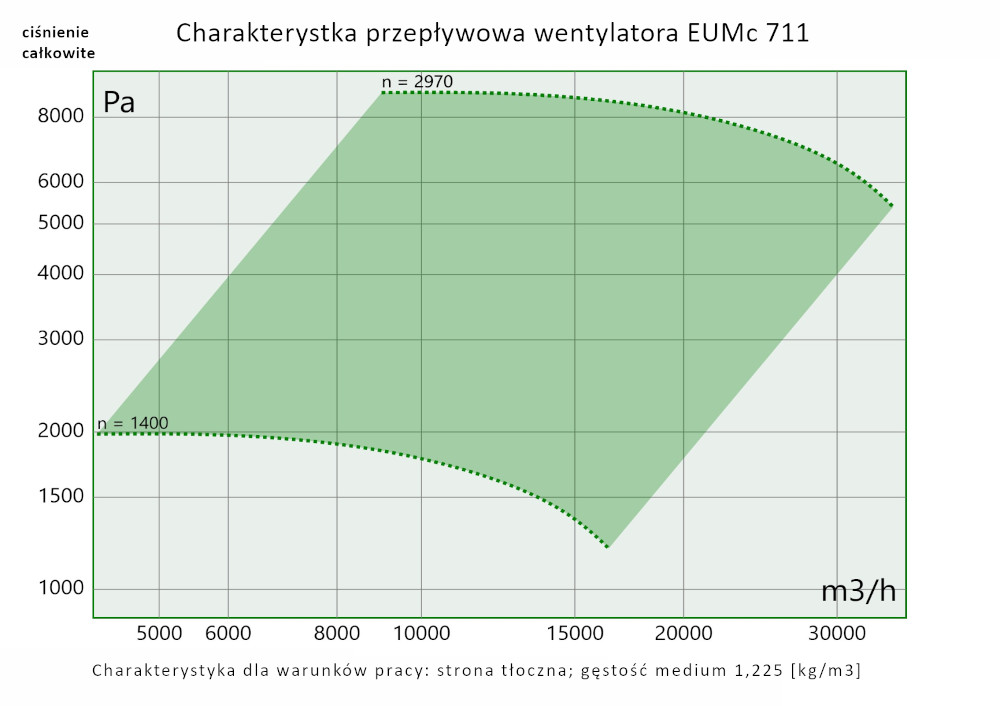

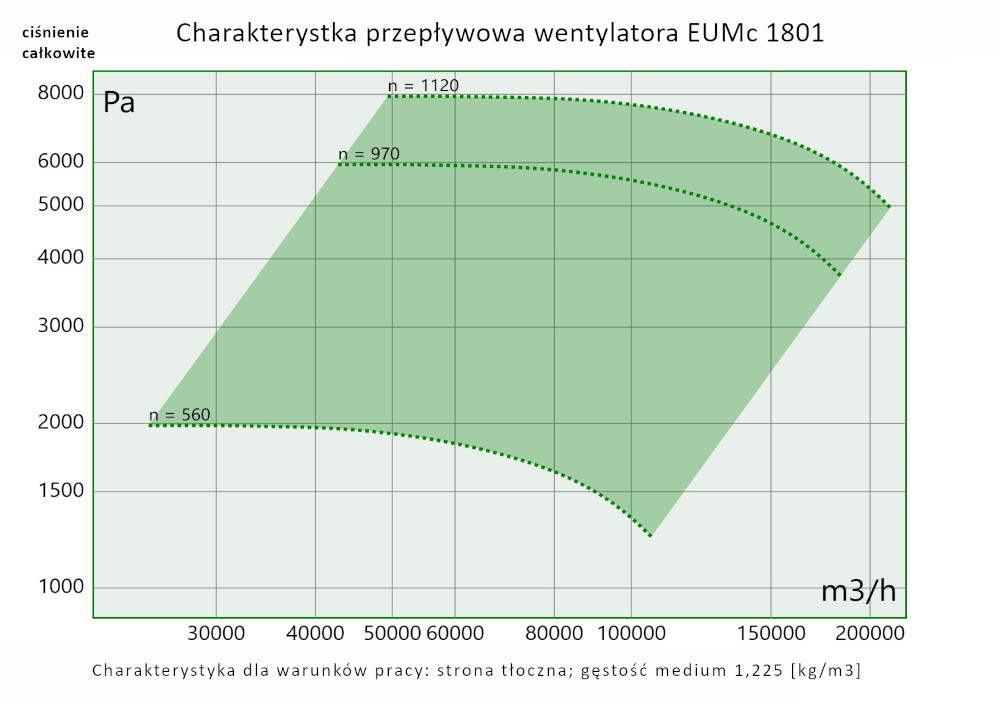

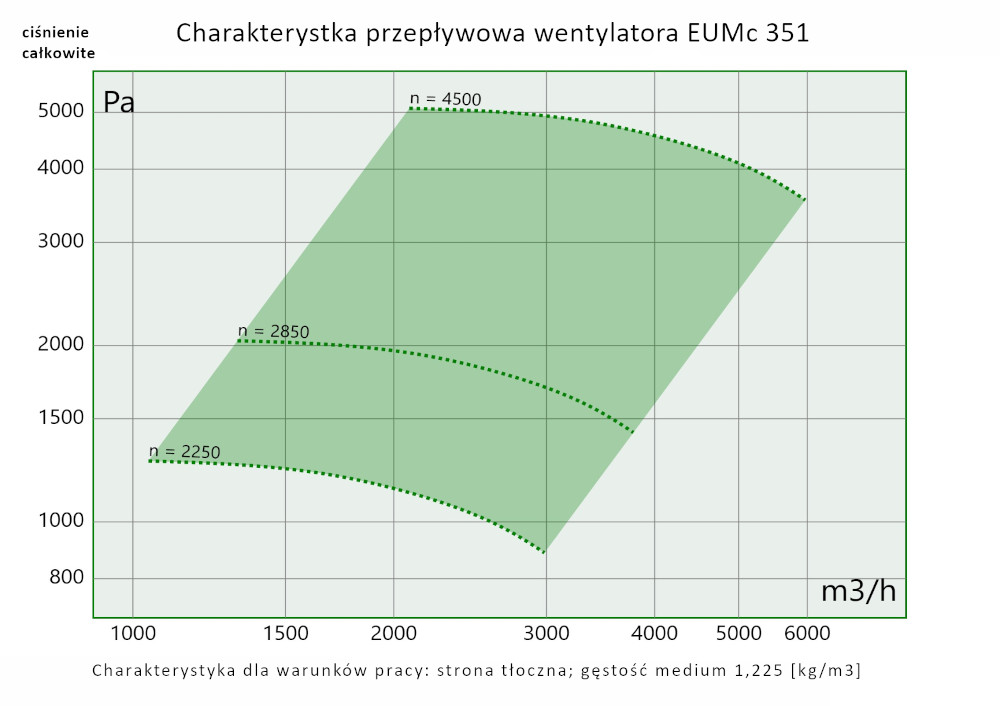

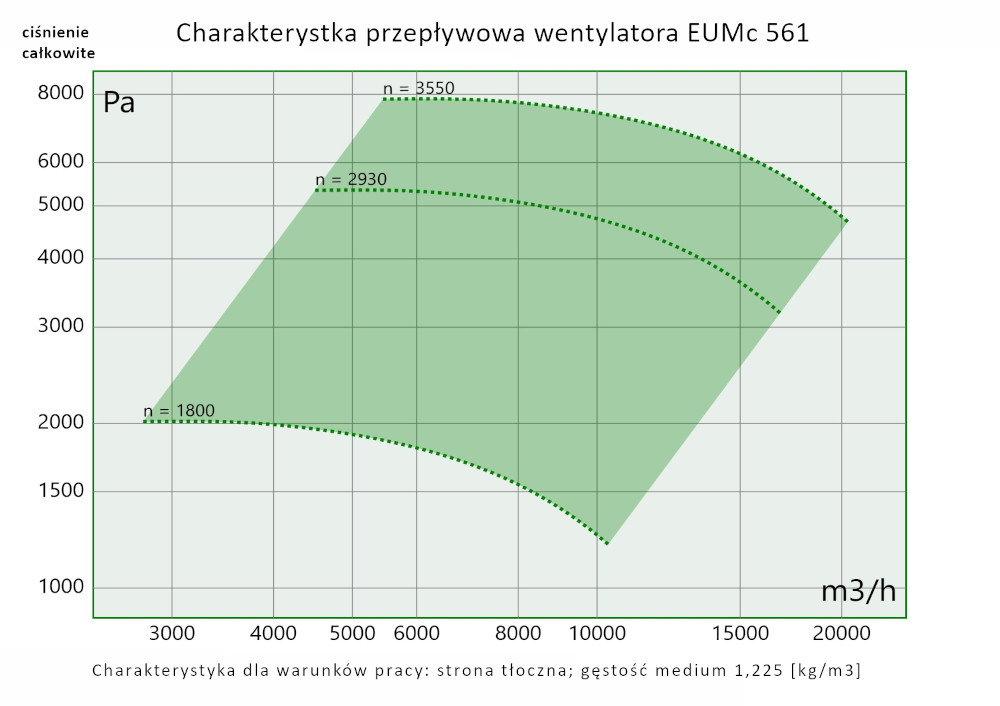

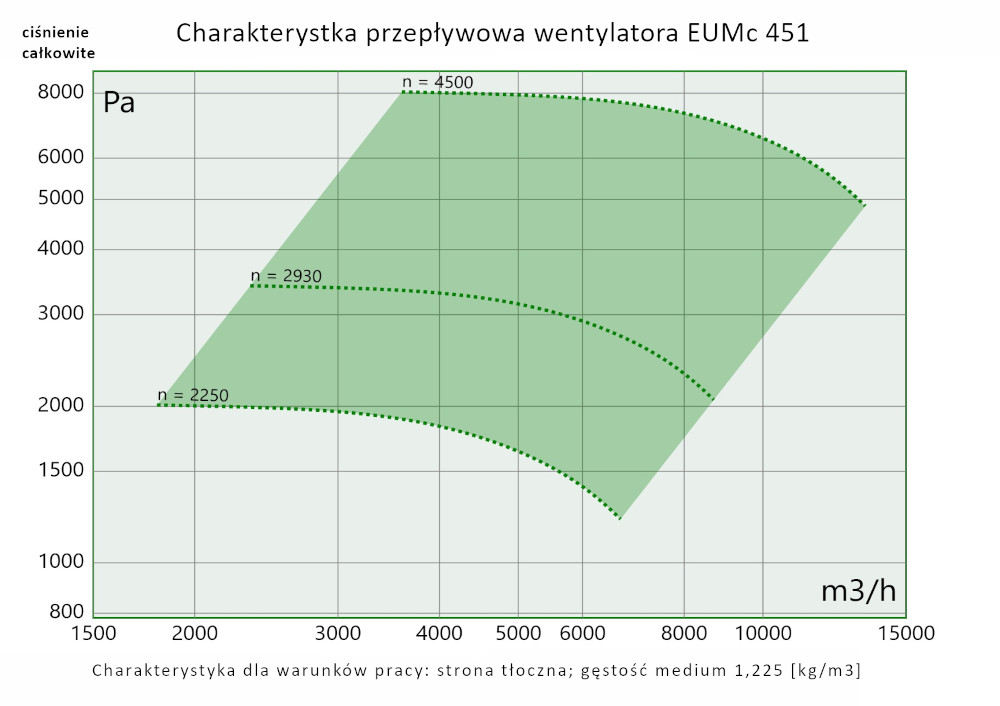

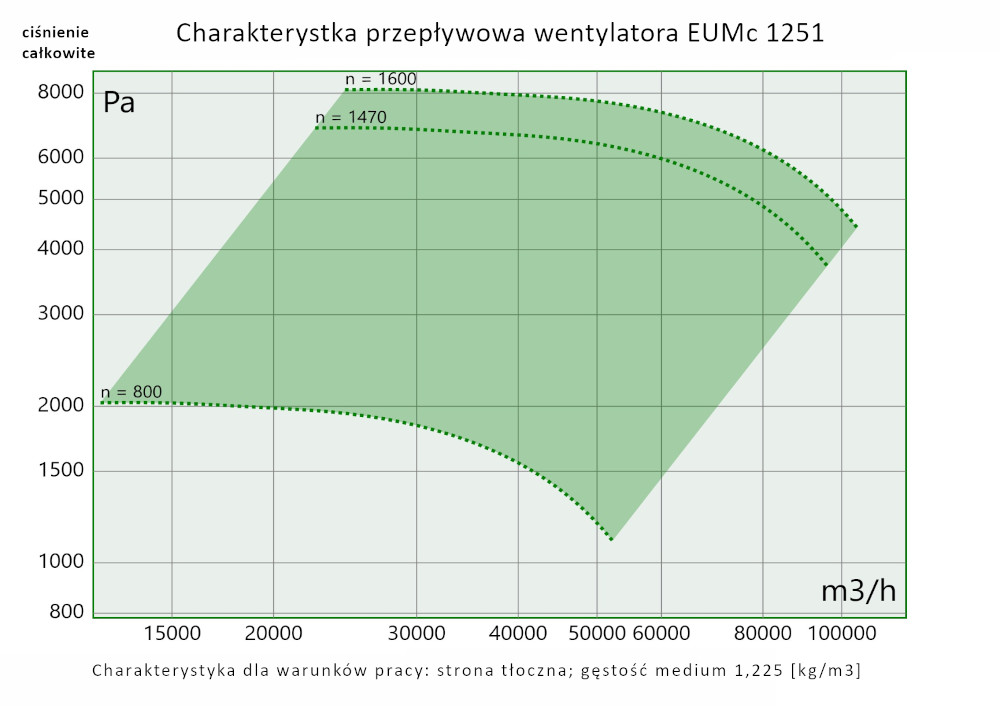

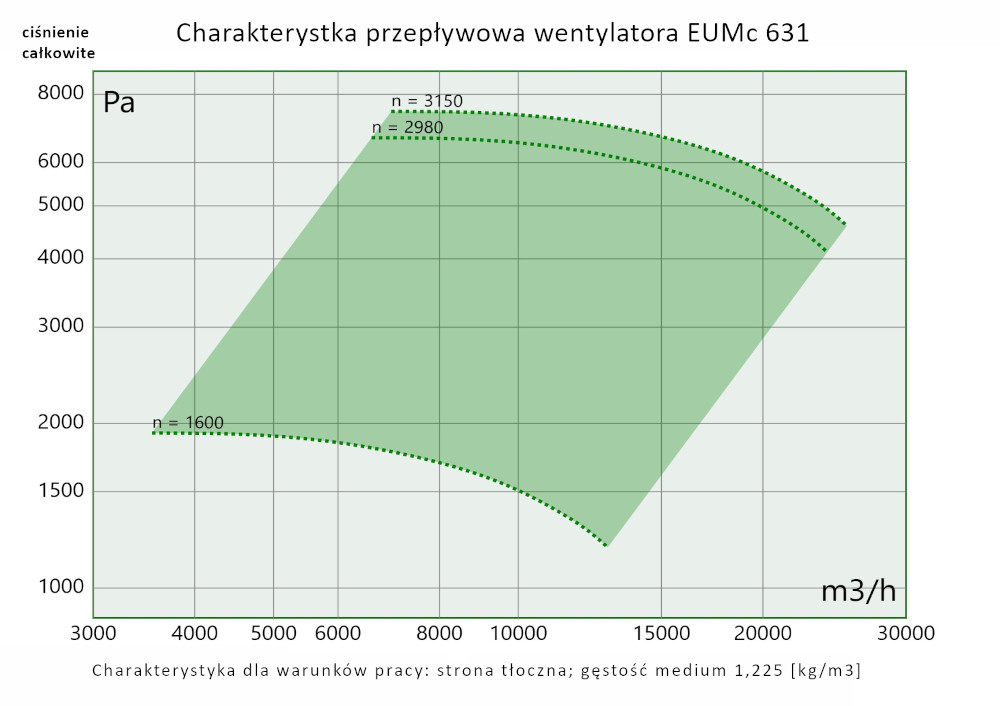

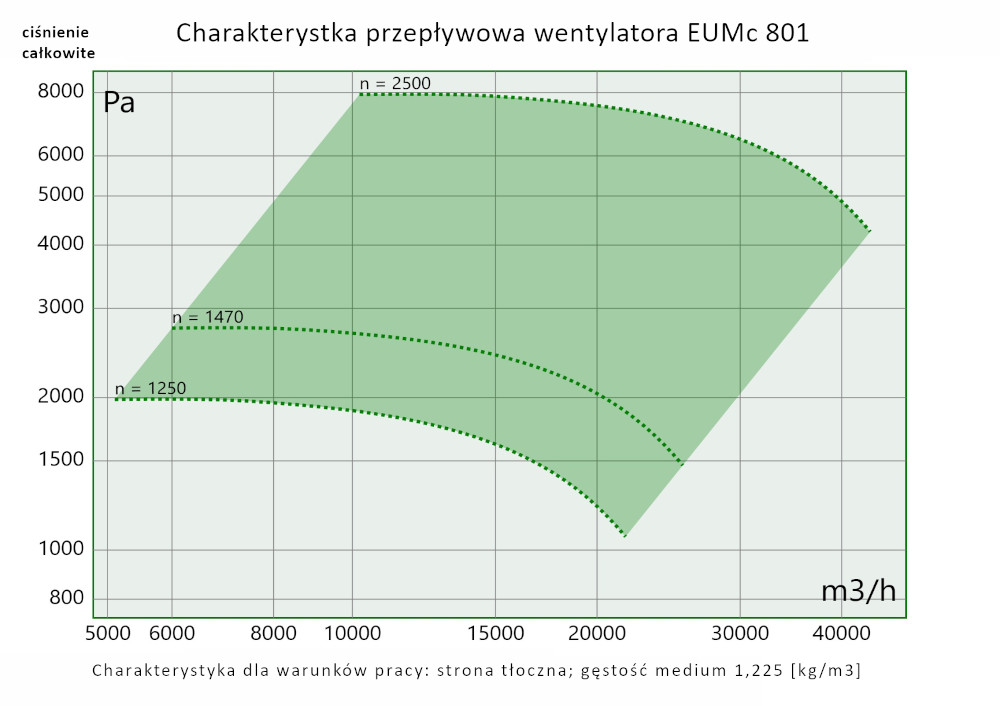

Wysokotemperaturowe, średniociśnieniowe, wentylatory promieniowe serii EUMc HT przeznaczone są do przetłaczania czystego lub silnie zapylonego powietrza, także z drobnym materiałem w zawieszeniu (np. granulaty), z wyłączeniem materiałów włóknistych o temperaturze nieprzekraczającej +350°C. Wyposażone w przeniesienie napędu poprzez przekładnię pasową lub sprzęgło elastyczne. Znajdują zastosowanie w transporcie pneumatycznym, przemyśle meblarskim oraz drzewnym, mechanicznym, cementowym, ceramicznym, chemicznym, hutniczym, metalurgicznym, spożywczym oraz garbarskim. Cechą charakterystyczną wentylatorów serii EUMc HT jest płaska charakterystyka krzywej mocy ograniczająca ryzyko przeciążenia silnika.

KONSTRUKCJA
– obudowa oraz wirnik wentylatora wykonane ze stali czarnej, malowane proszkowo
– wirnik zamknięty z łopatkami zagiętymi do tyłu
– obudowa wentylatora na połączeniach zagniatana lub spawana, zależnie od wymaganej szczelności oraz wielkości wentylatora
– napęd wentylatora pośredni poprzez napęd pasowy lub bezpośredni poprzez sprzęgło elastyczne, wirnik osadzony na łożyskowanym wale pośrednim
– odrzutnik ciepła na wale silnika
– silnik w wersji B3 (montaż łapami silnika do ramy wentylatora)
– silnik asynchroniczny trójfazowy przystosowany do pracy ciągłej S1, zabezpieczony termicznie, możliwa regulacja prędkości obrotowej, stopień ochrony IP55, klasa izolacji F

DOSTĘPNE WYKONANIA
– obudowa oraz wirnik wykonane ze stali nierdzewnej AISI304L
– obudowa oraz wirnik wykonane ze stali kwasoodpornej AISI316L
– wykonanie elementów wrażliwych ze stali trudnościeralnej XAR-450
– wykonanie ze stali CORTEN
– wykonania specjalne i ocynkowane
– obudowa izolowana termicznie oraz akustycznie

SPECYFIKACJA
– przetłaczane medium: powietrze czyste lub silnie zapylone, także z drobnym materiałem w zawieszeniu (np. granulaty); bez materiałów włóknistych
– zakres temperaturowy przetłaczanego medium -20…+350°C
– zakres temperaturowy otoczenia silnika -20…+40°C
– napięcie zasilania 3x400VAC 50Hz (inne na zapytanie)

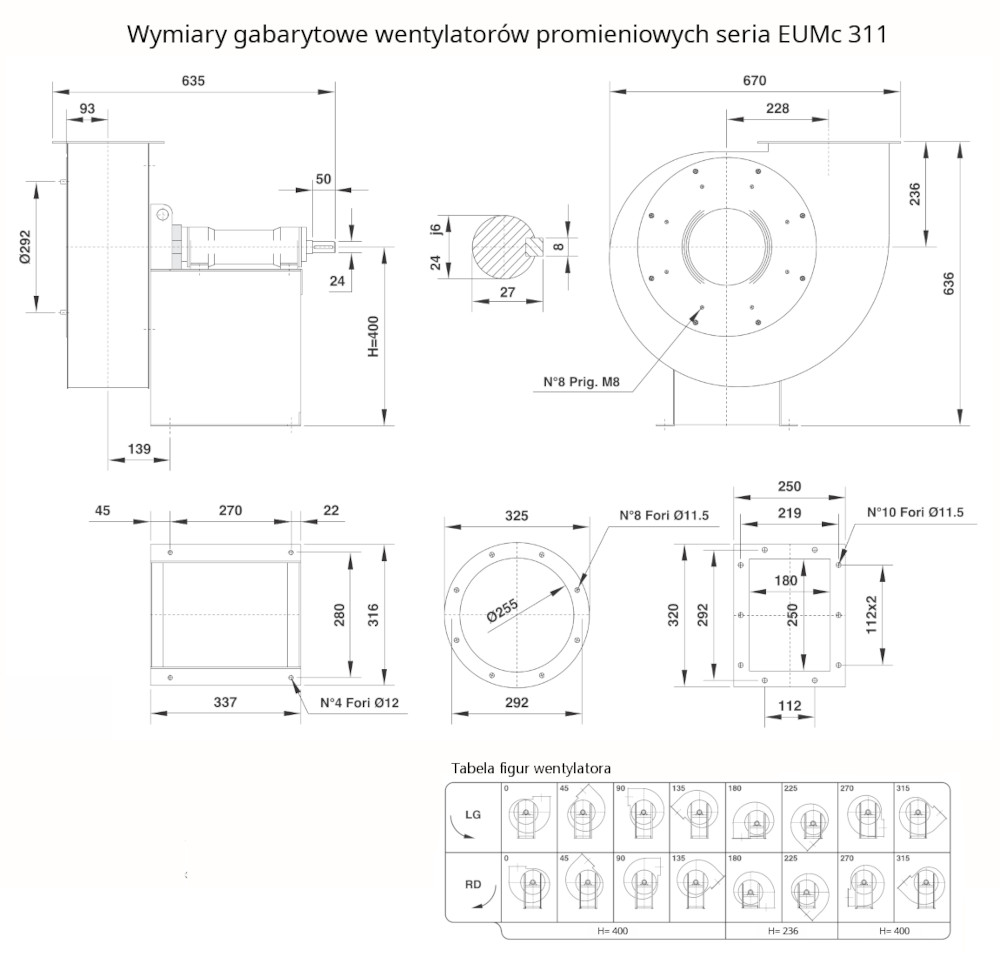

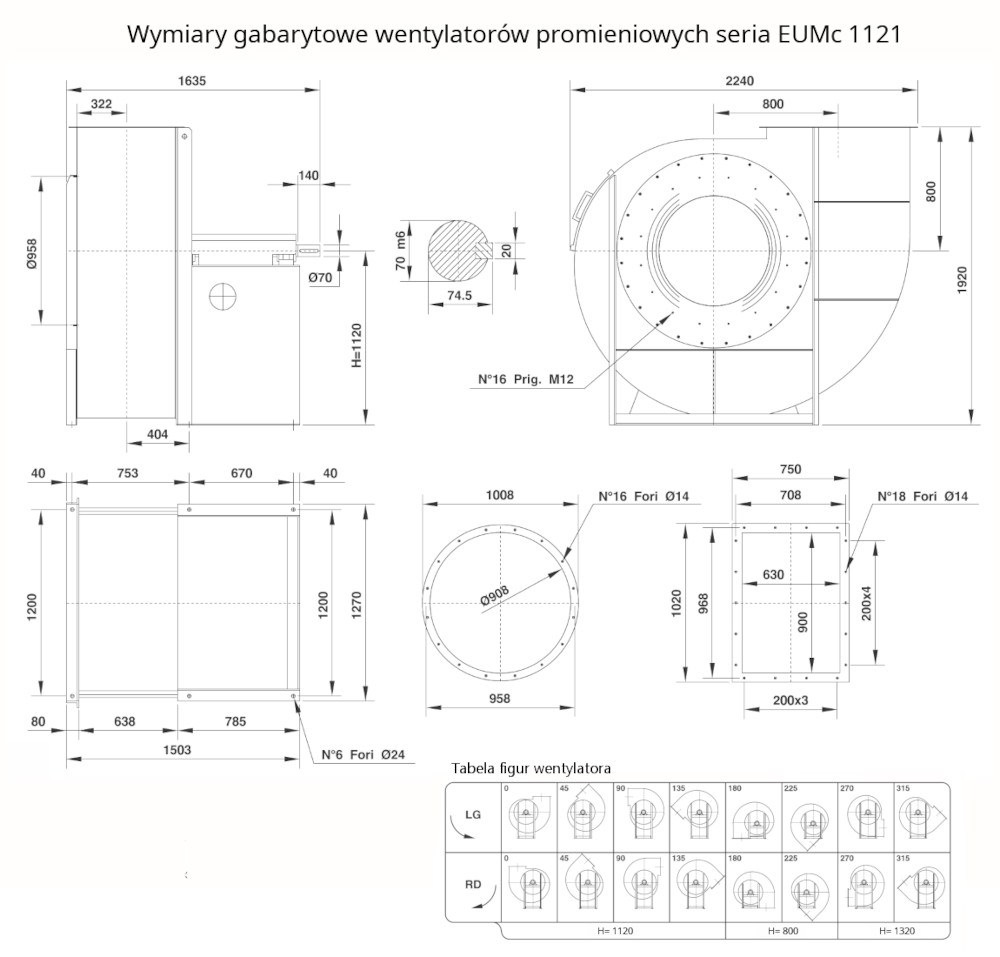

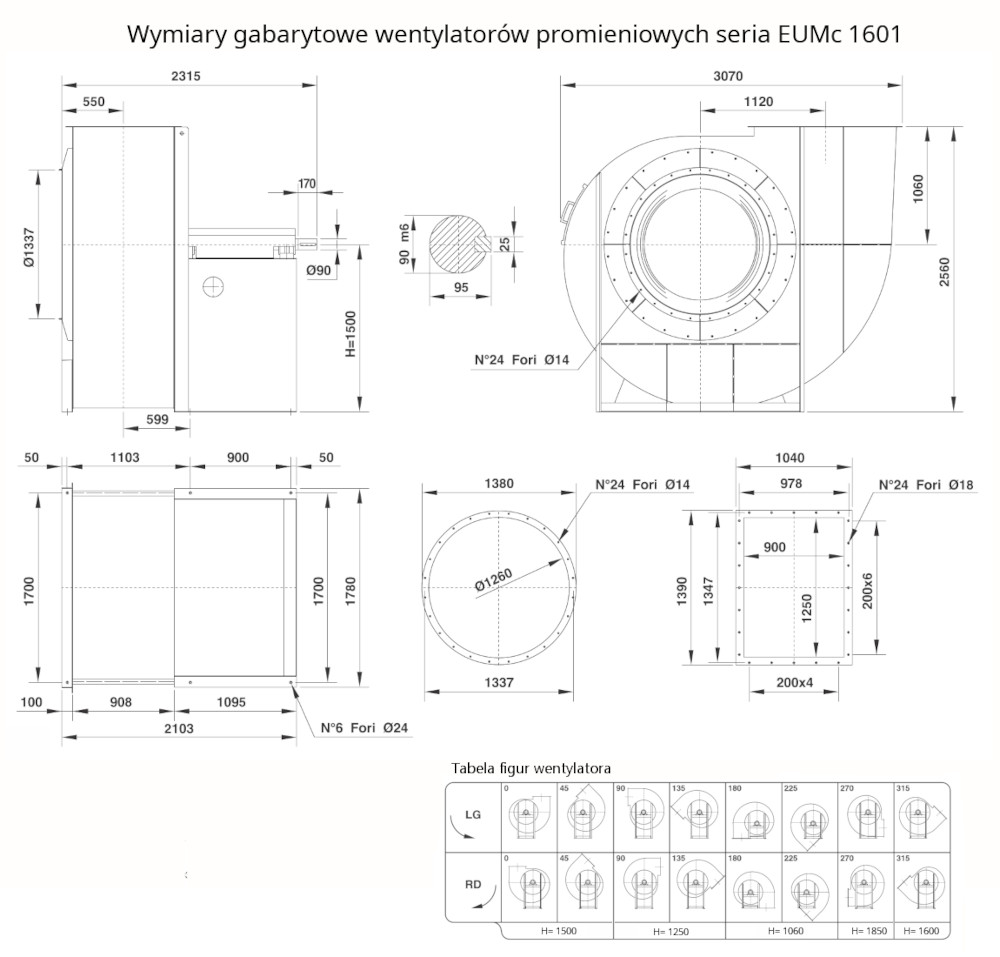

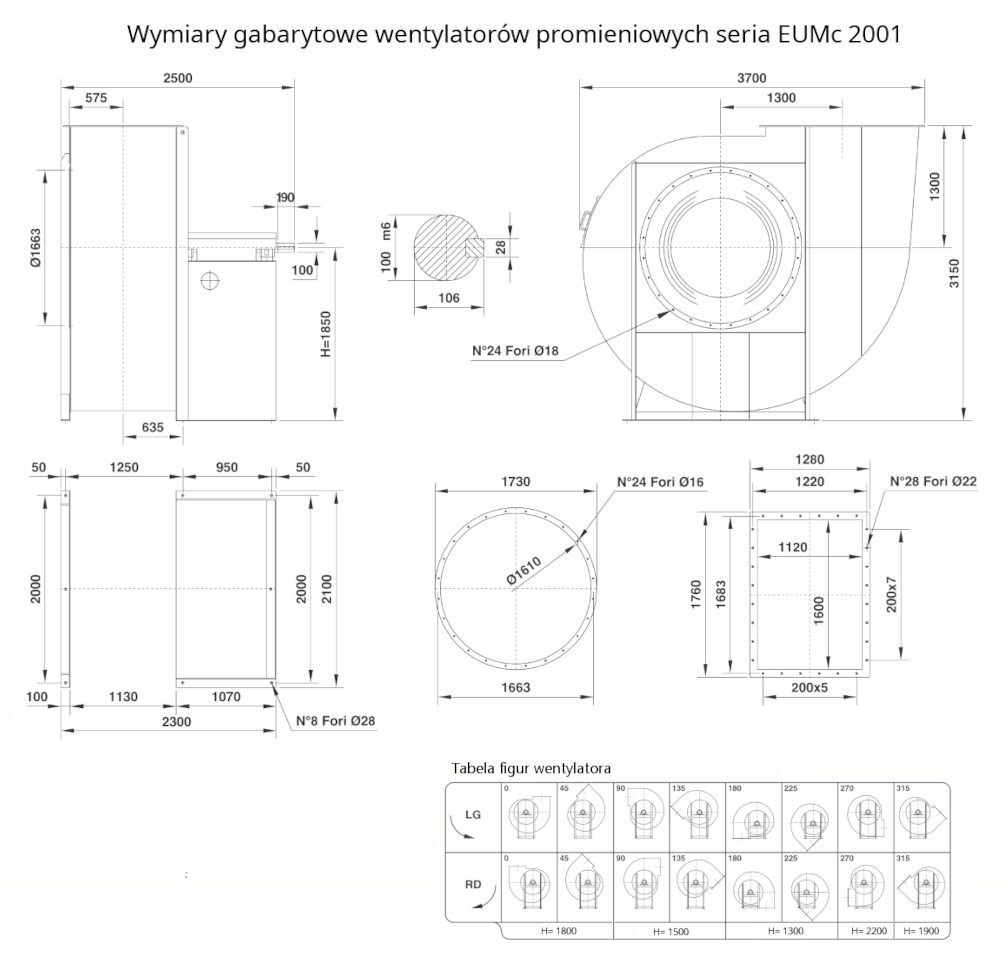

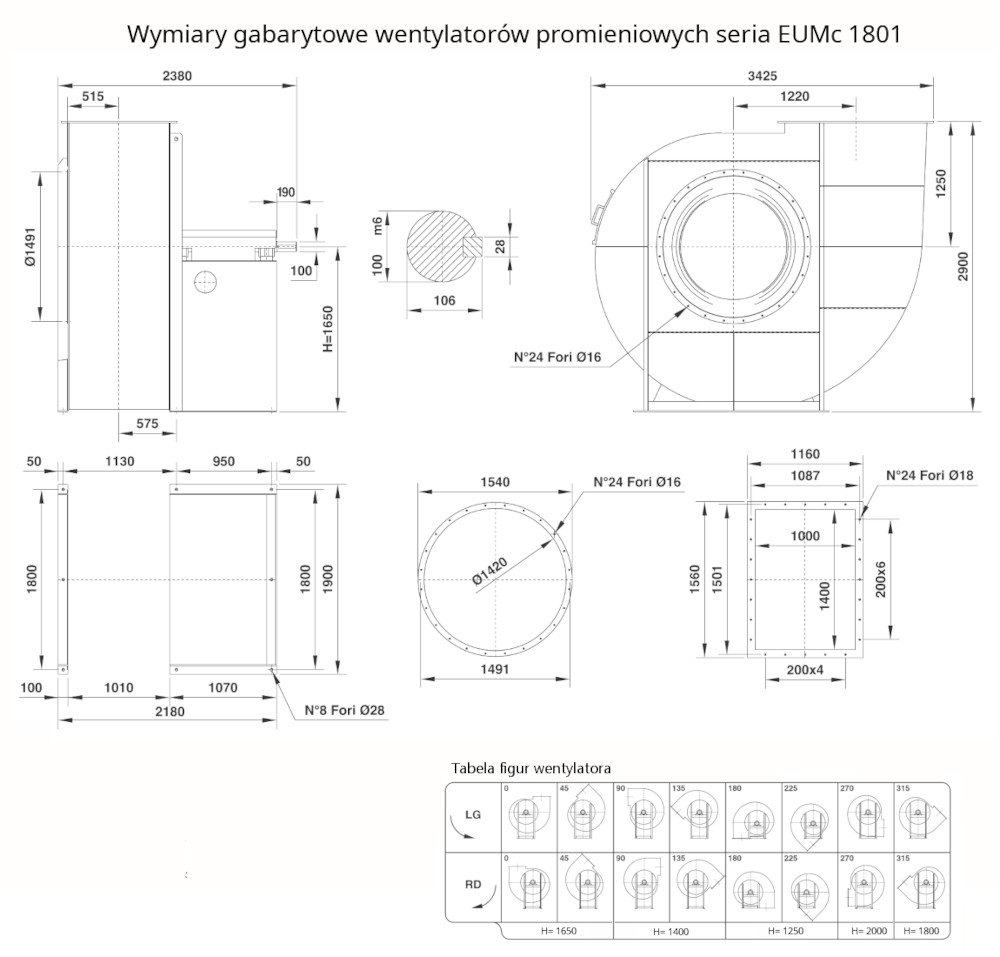

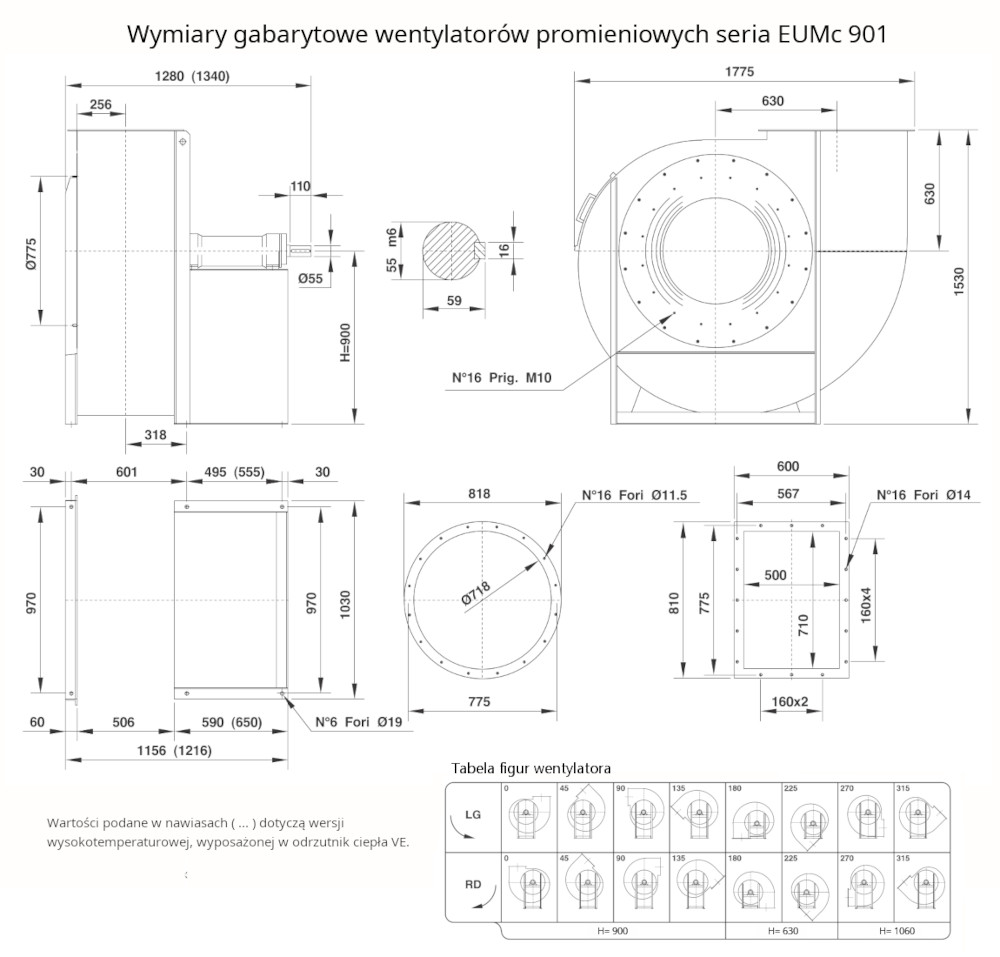

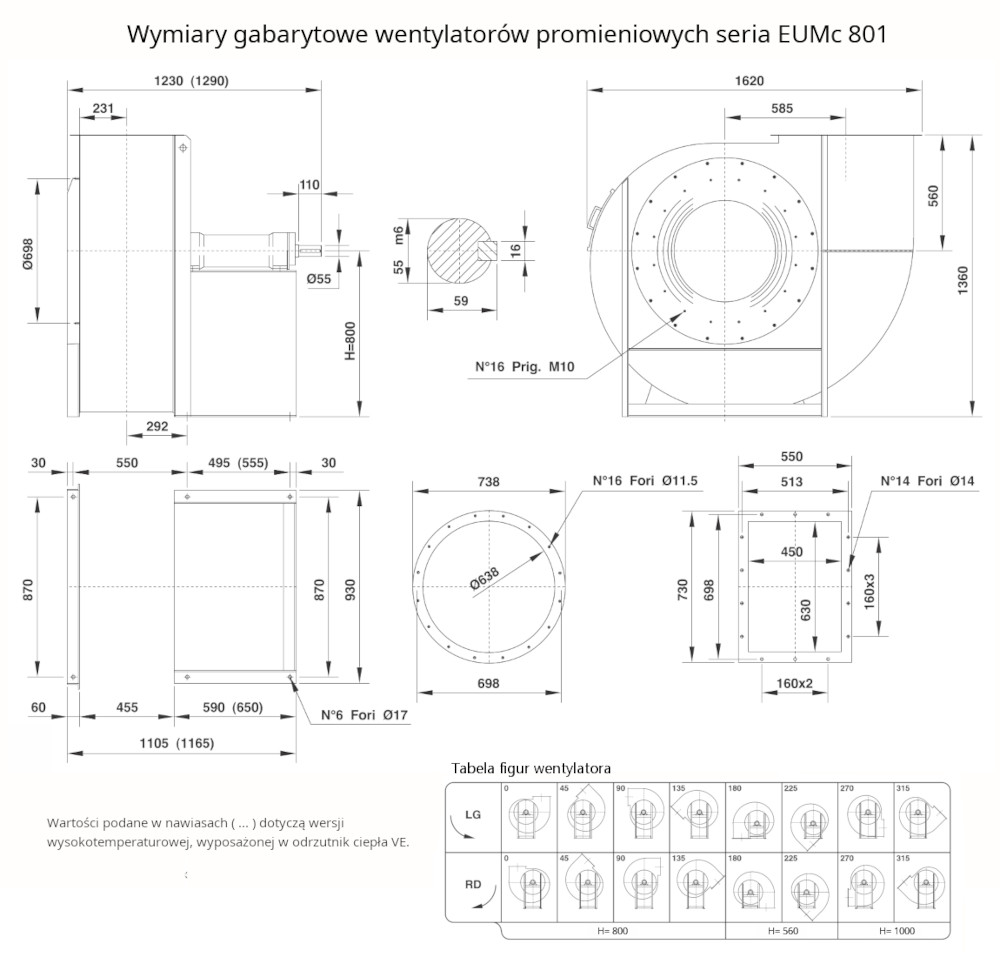

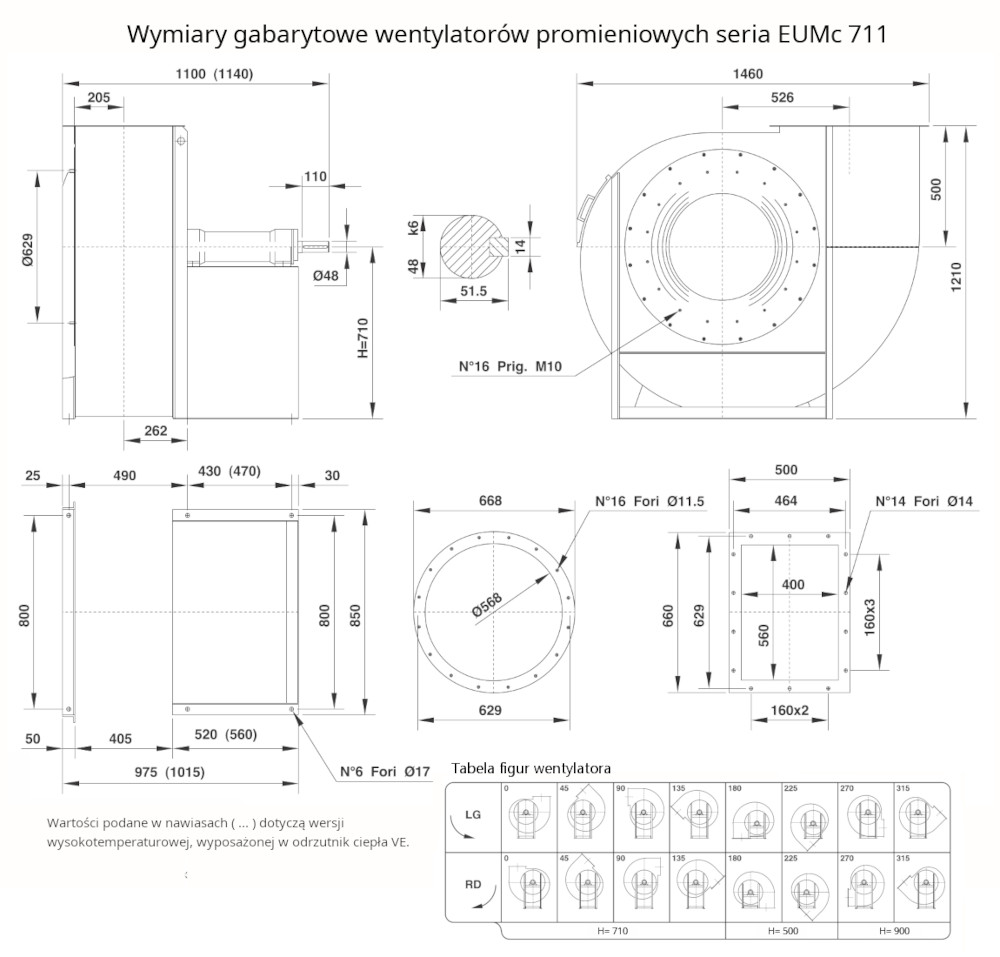

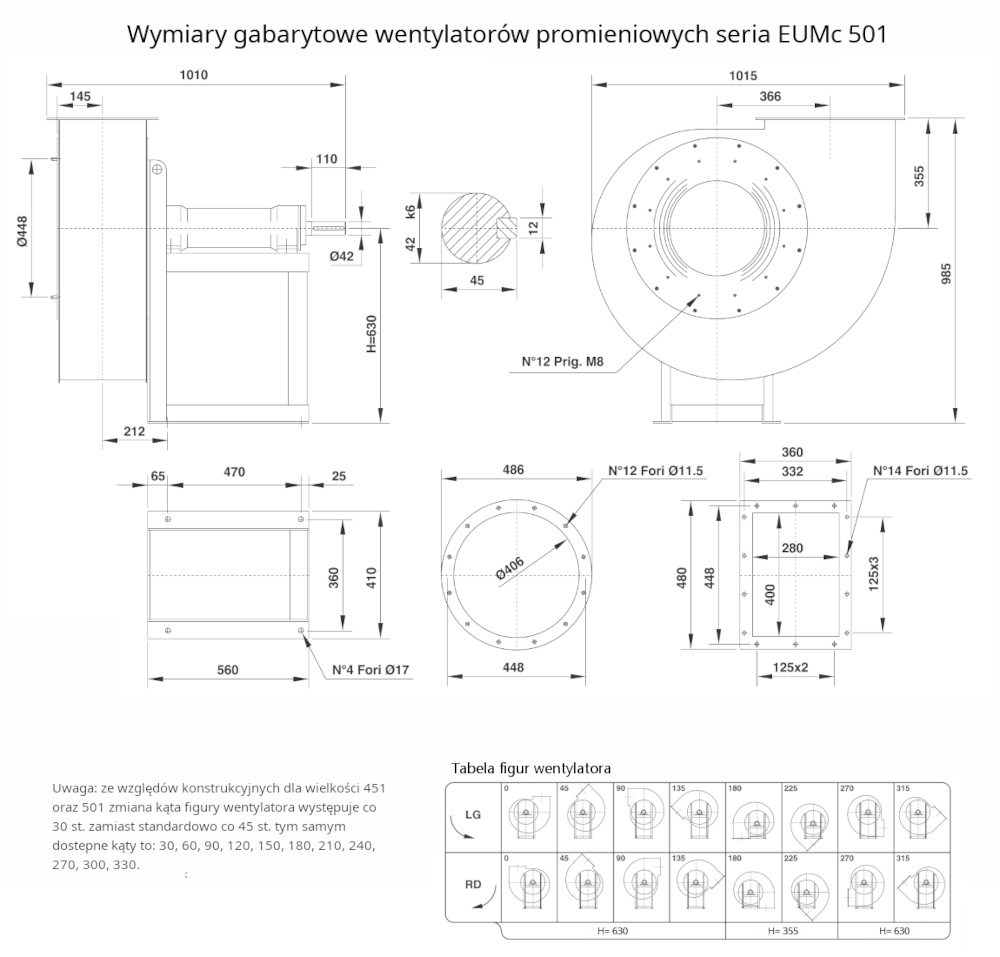

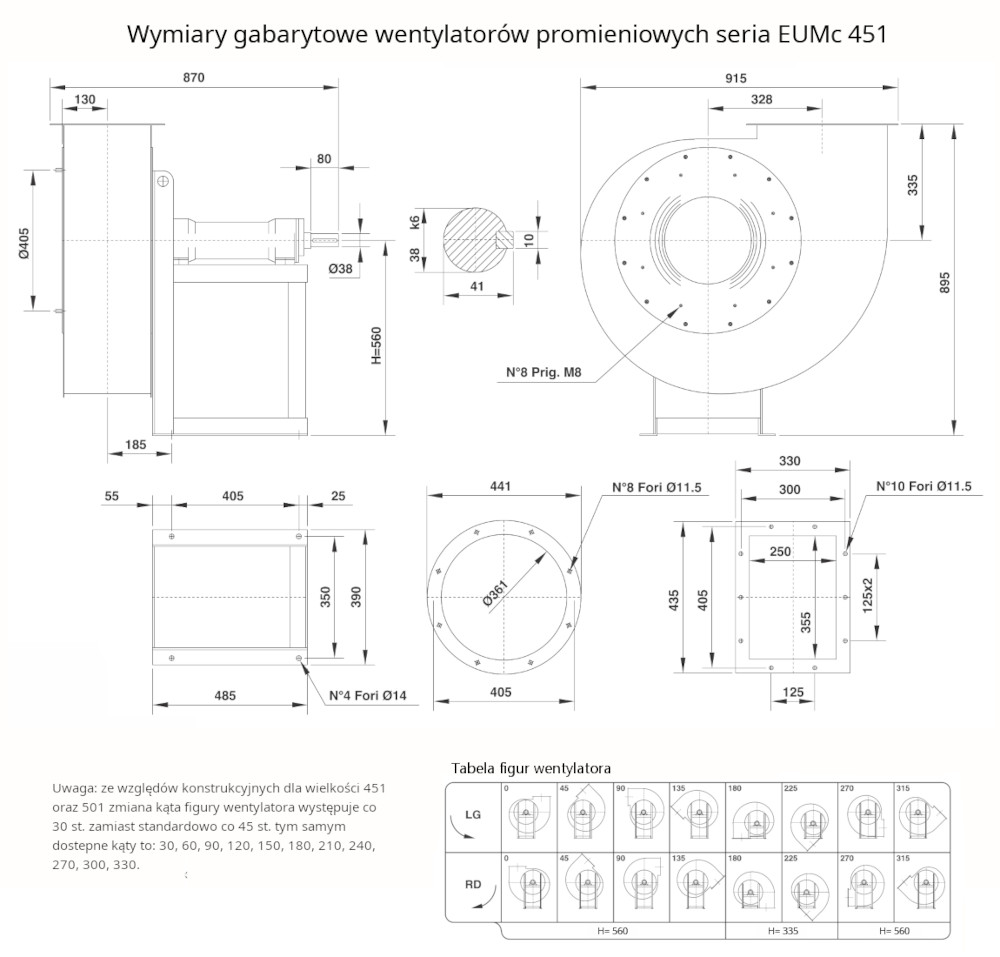

– figury LG, RD oraz kąty wg karty katalogowej

AKCESORIA
– połączenia elastyczne
– przeciwkołnierze
– wibroizolatory
– mechaniczne regulatory przepływu
