OPIS
Wysokotemperaturowe, transportowe wentylatory promieniowe serii TF HT przeznaczone są do przetłaczania czystego lub silnie zapylonego powietrza oraz transportu różnego rodzaju materiałów, także włóknistych o temperaturze nie przekraczającej +150°C. Znajdują zastosowanie w szeroko pojętym transporcie pneumatycznym. Stosowane są m.in. w tartakach i stolarniach (transport trocin i wiórów drzewnych), garbarniach (transport skórzanych ścinków i wiórów), introligatorniach (transport ścinków papieru), przemyśle tekstylnym (transport odpadów przędzy i długich włókien), przetwórstwie tworzyw sztucznych (transport granulatów i ścinków nylonowych) oraz do załadunku stałych materiałów palnych do kotłów.

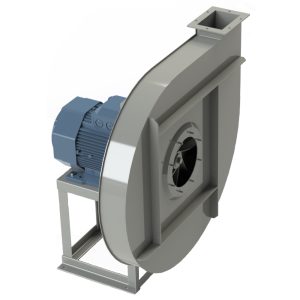

KONSTRUKCJA
– obudowa oraz wirnik wentylatora wykonane ze stali czarnej, malowane proszkowo
– wirnik otwarty
– obudowa wentylatora spawana
– napęd wentylatora bezpośredni (wirnik osadzony na wale silnika)
– silnik w wersji B3 dla wykonania mechanicznego ES.4 (montaż łapami silnika do podstawy wentylatora) lub wersji B5 dla wykonania ES.5 (montaż kołnierzem silnika do obudowy wentylatora).
– silnik asynchroniczny trójfazowy przystosowany do pracy ciągłej S1, zabezpieczony termicznie, możliwa regulacja prędkości obrotowej, stopień ochrony IP55, klasa izolacji F
DOSTĘPNE WYKONANIA
– obudowa oraz wirnik wykonane ze stali nierdzewnej AISI304
– obudowa oraz wirnik wykonane ze stali kwasoodpornej AISI316
– wykonanie elementów wrażliwych ze stali trudnościeralnej XAR-450
– wykonanie ze stali CORTEN
– wykonania specjalne i ocynkowane
– obudowa izolowana termicznie oraz akustycznie
SPECYFIKACJA
– przetłaczane medium: powietrze czyste lub silnie zapylone; transport materiałów, także włóknistych
– zakres temperaturowy przetłaczanego medium -20…+150°C
– zakres temperaturowy otoczenia silnika -20…+40°C
– napięcie zasilania 3x400VAC 50Hz (inne na zapytanie)

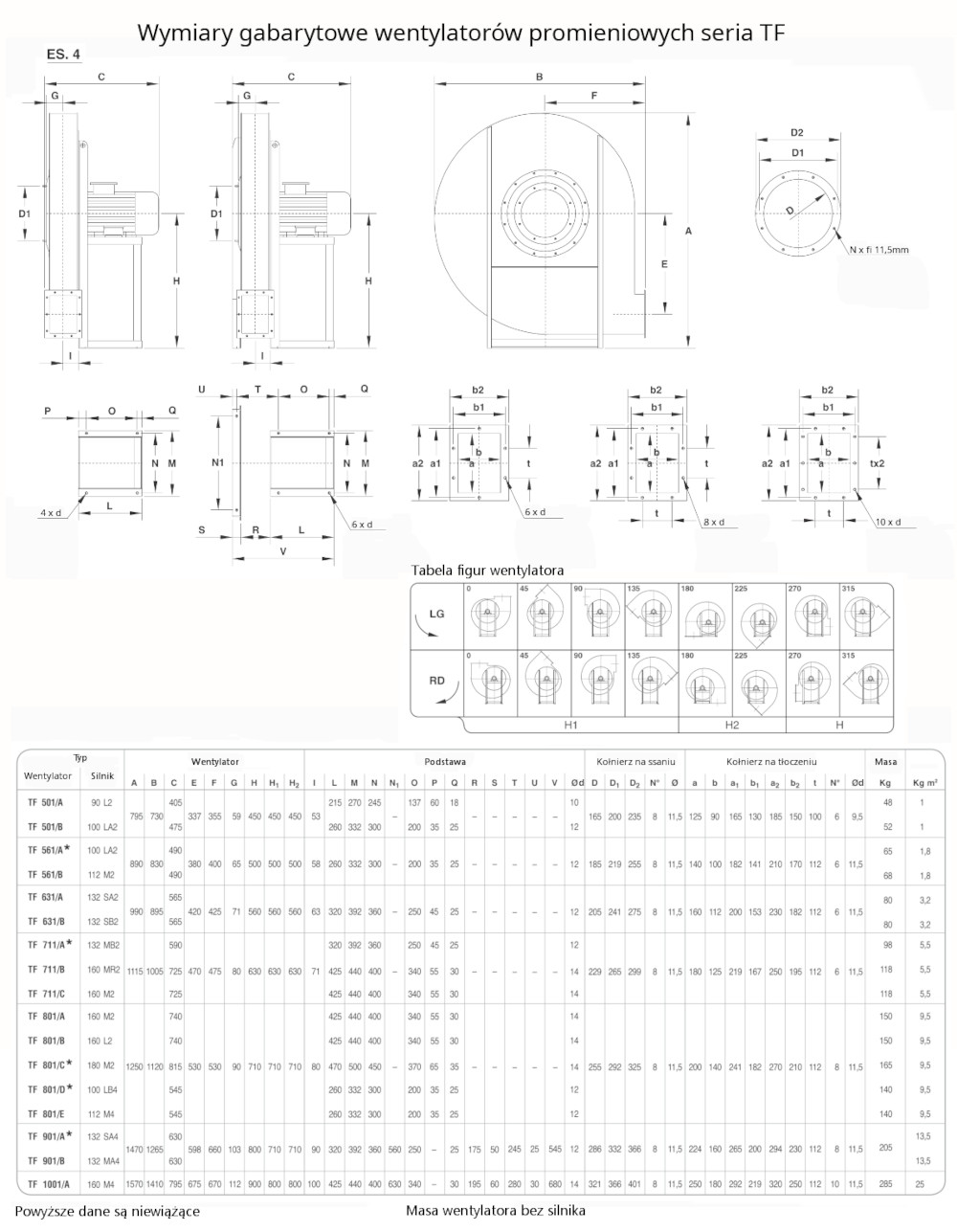

– figury LG, RD oraz kąty wg karty katalogowej
AKCESORIA
– nóż do cięcia papieru na wirnik
– połączenia elastyczne
– przeciwkołnierze
– wibroizolatory
– mechaniczne regulatory przepływu
| Zdjęcie | Nazwa | Wykonanie | Wydajność (m3/h) | Ciśnienie (Pa) | Moc (kW) | Prędkość (obr/min) | Napięcie (V) | Wysyłka | Cena | |||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
wysokotemperaturowe | 715 | 4550 | 2.2 | 2900 | 3~400 | zapytaj o termin |
NA ZAMÓWIENIE
Wyślij zapytanie
|
|
|||||||||||||||||||||||||||

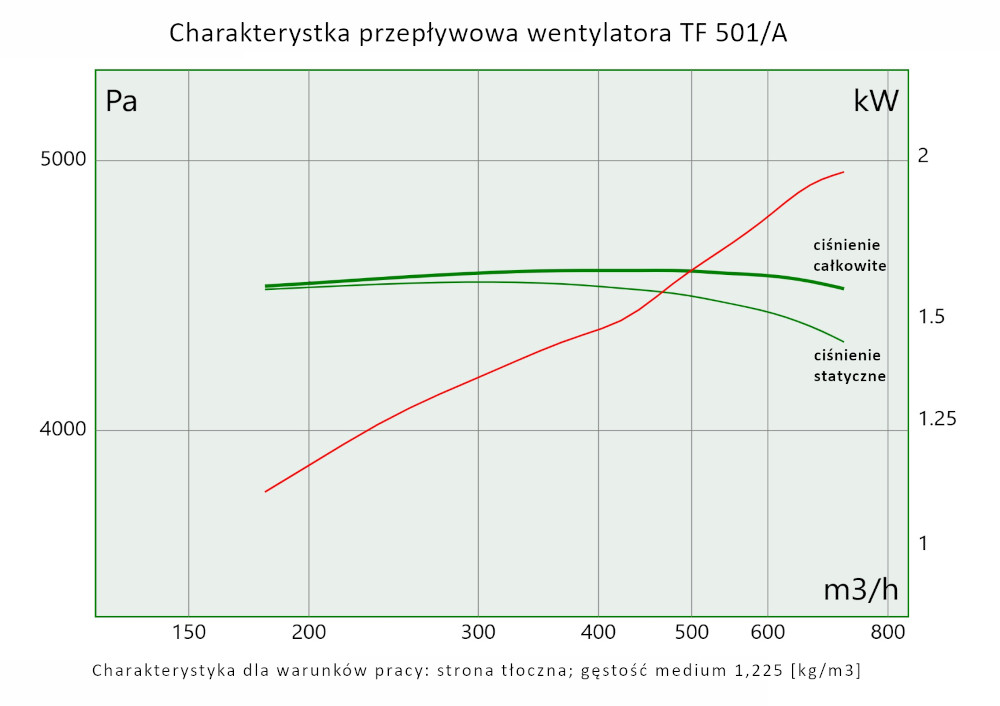

TF 501/A HT wentylator promieniowy wysokotemperaturowy
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
wysokotemperaturowe | 1320 | 4600 | 3 | 2900 | 3~400 | zapytaj o termin |
NA ZAMÓWIENIE
Wyślij zapytanie
|
|
|||||||||||||||||||||||||||

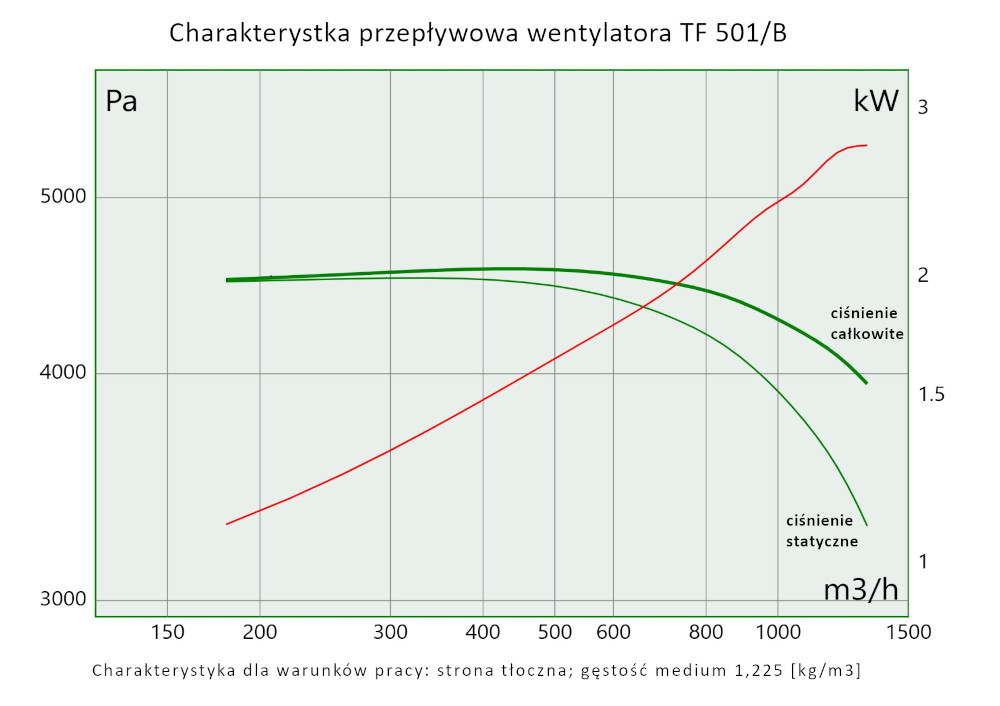

TF 501/B HT wentylator promieniowy wysokotemperaturowy
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
wysokotemperaturowe | 715 | 5830 | 3 | 2900 | 3~400 | zapytaj o termin |
NA ZAMÓWIENIE
Wyślij zapytanie
|
|
|||||||||||||||||||||||||||

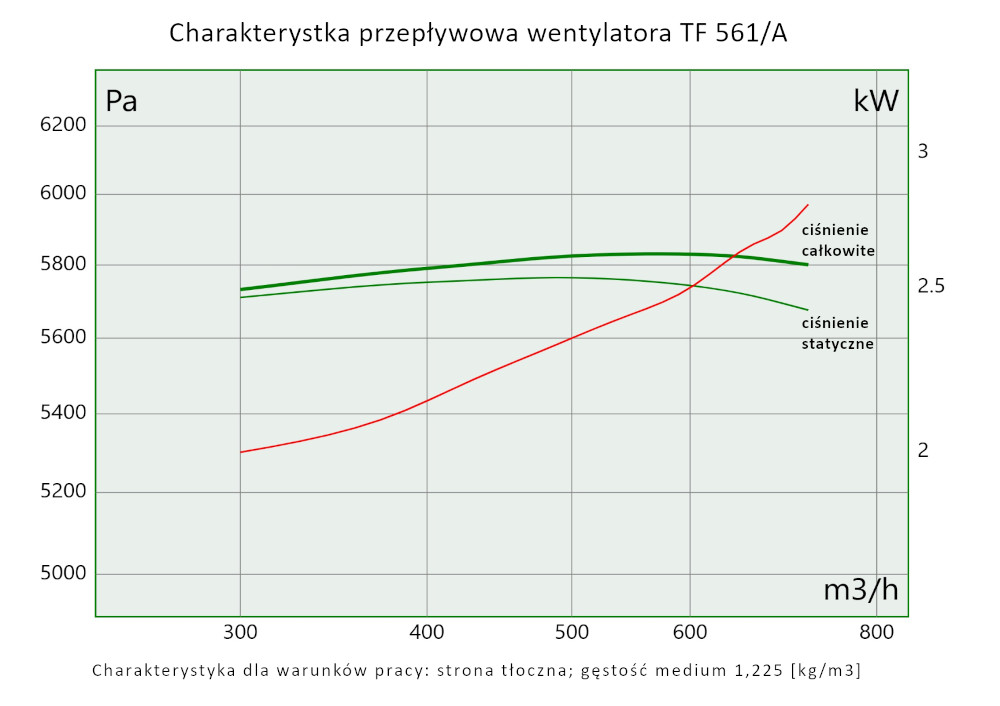

TF 561/A HT wentylator promieniowy wysokotemperaturowy
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
wysokotemperaturowe | 1320 | 5830 | 4 | 2900 | 3~400 | zapytaj o termin |
NA ZAMÓWIENIE
Wyślij zapytanie
|
|
|||||||||||||||||||||||||||

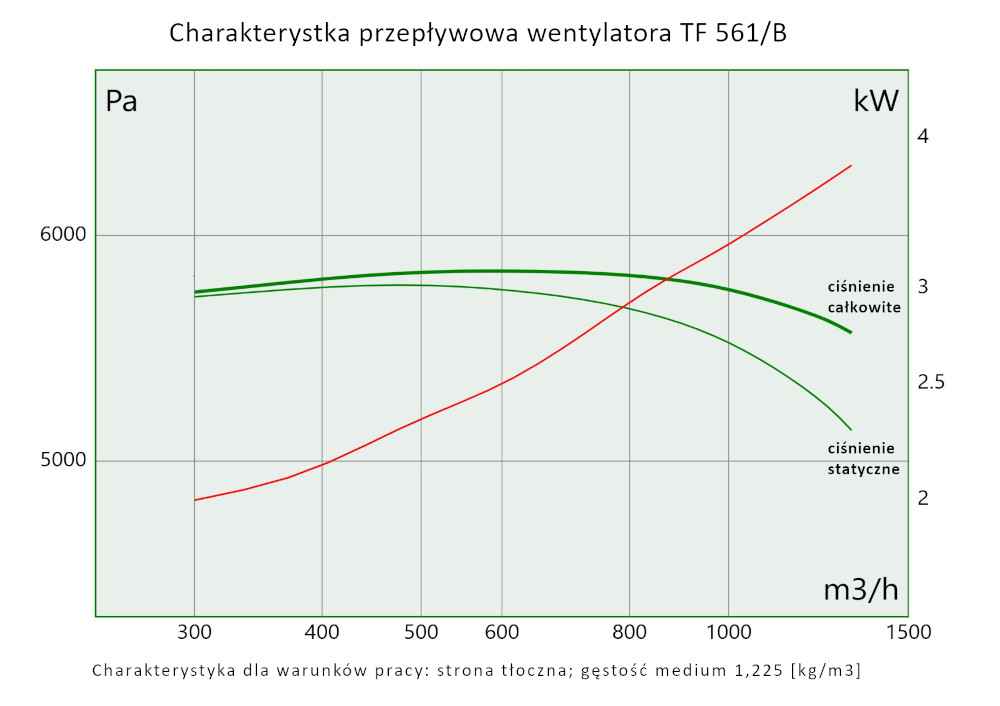

TF 561/B HT wentylator promieniowy wysokotemperaturowy
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
wysokotemperaturowe | 1320 | 7210 | 5.5 | 2900 | 3~400 | zapytaj o termin |
NA ZAMÓWIENIE
Wyślij zapytanie
|
|
|||||||||||||||||||||||||||

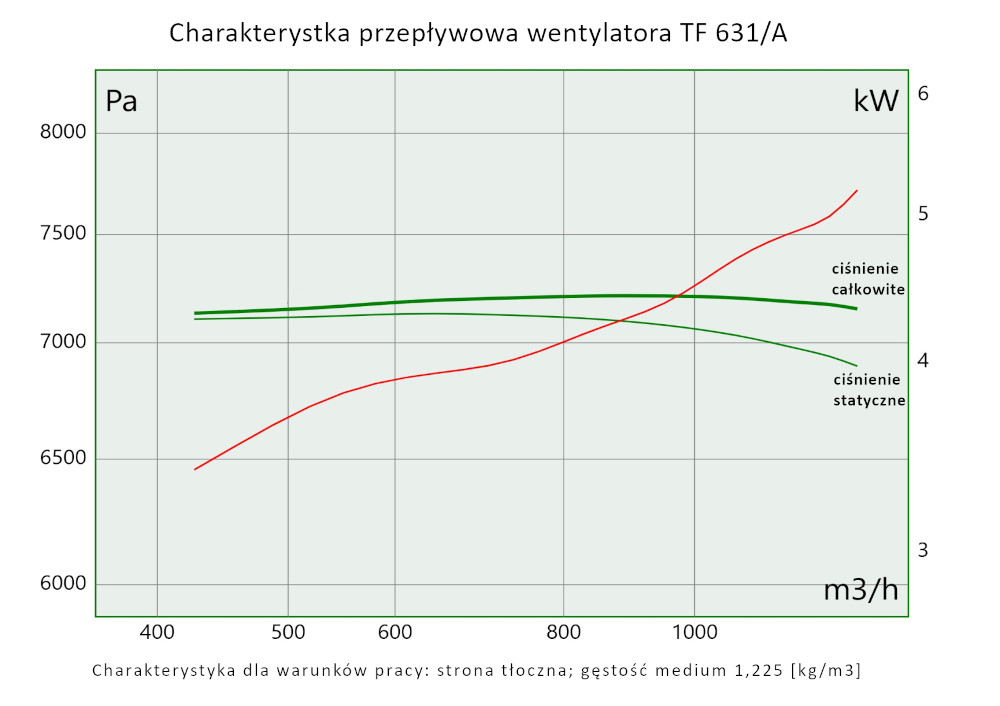

TF 631/A HT wentylator promieniowy wysokotemperaturowy
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
wysokotemperaturowe | 2080 | 7210 | 7.5 | 2900 | 3~400 | zapytaj o termin |
NA ZAMÓWIENIE
Wyślij zapytanie
|
|
|||||||||||||||||||||||||||

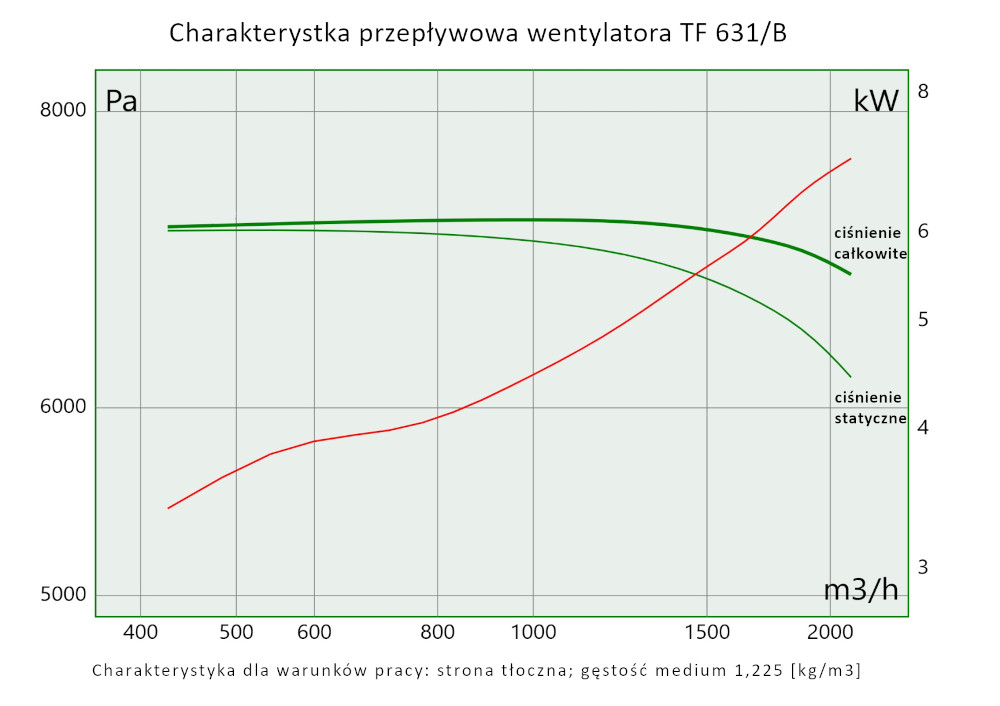

TF 631/B HT wentylator promieniowy wysokotemperaturowy
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
wysokotemperaturowe | 1300 | 9340 | 9 | 2950 | 3~400 | zapytaj o termin |
NA ZAMÓWIENIE
Wyślij zapytanie
|
|
|||||||||||||||||||||||||||

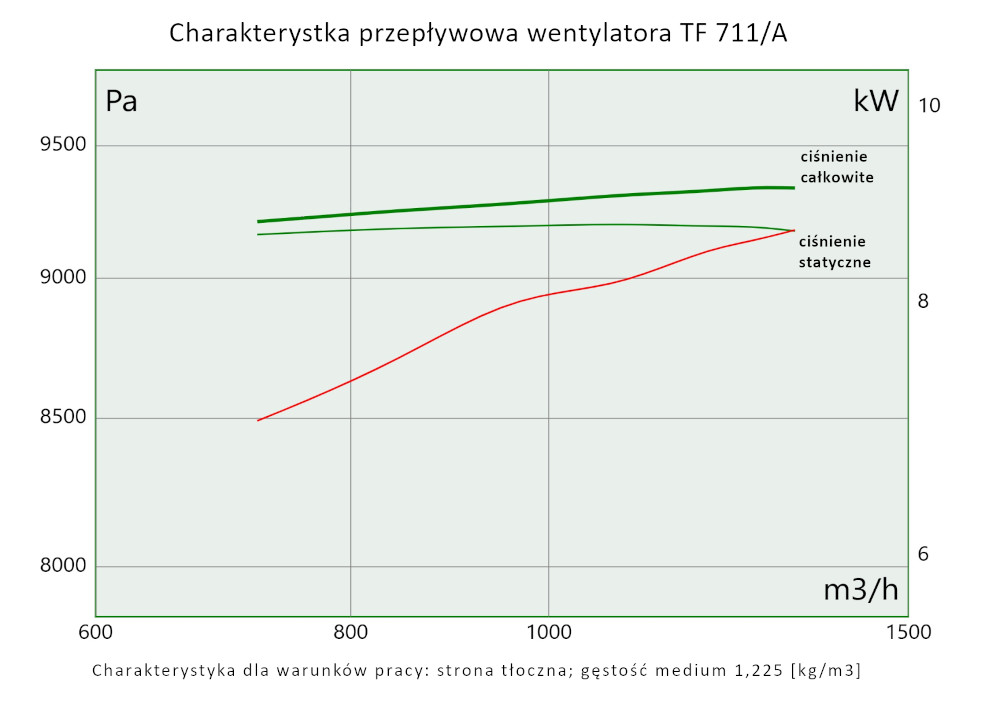

TF 711/A HT wentylator promieniowy wysokotemperaturowy
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
wysokotemperaturowe | 2100 | 9340 | 11 | 2950 | 3~400 | zapytaj o termin |
NA ZAMÓWIENIE
Wyślij zapytanie
|
|
|||||||||||||||||||||||||||

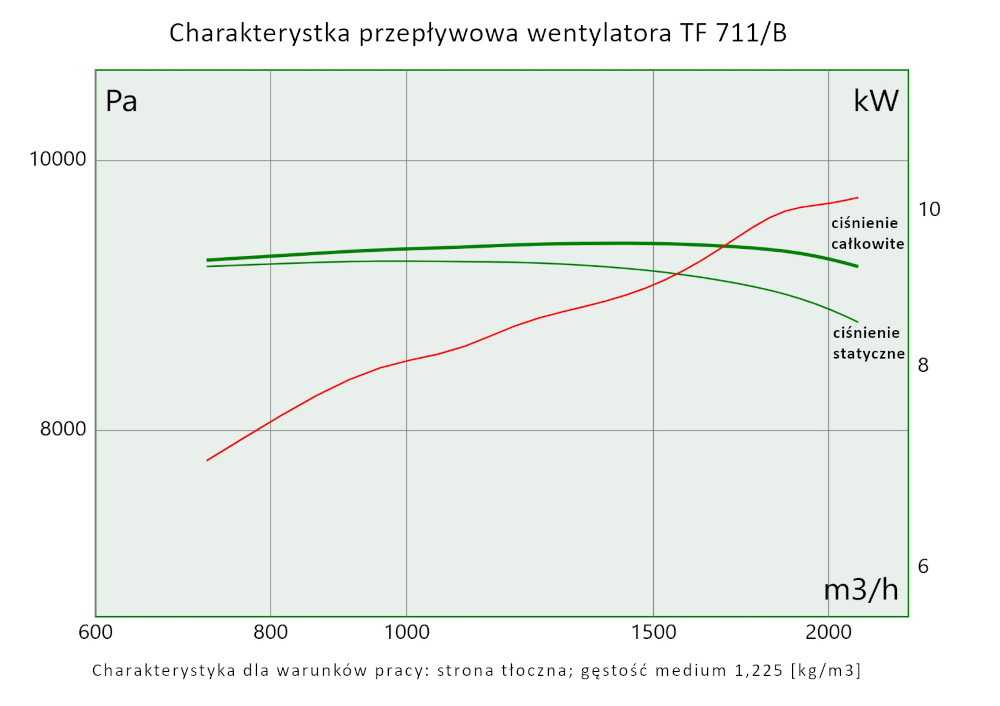

TF 711/B HT wentylator promieniowy wysokotemperaturowy
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
wysokotemperaturowe | 3350 | 9340 | 15 | 2950 | 3~400 | zapytaj o termin |
NA ZAMÓWIENIE
Wyślij zapytanie
|
|
|||||||||||||||||||||||||||

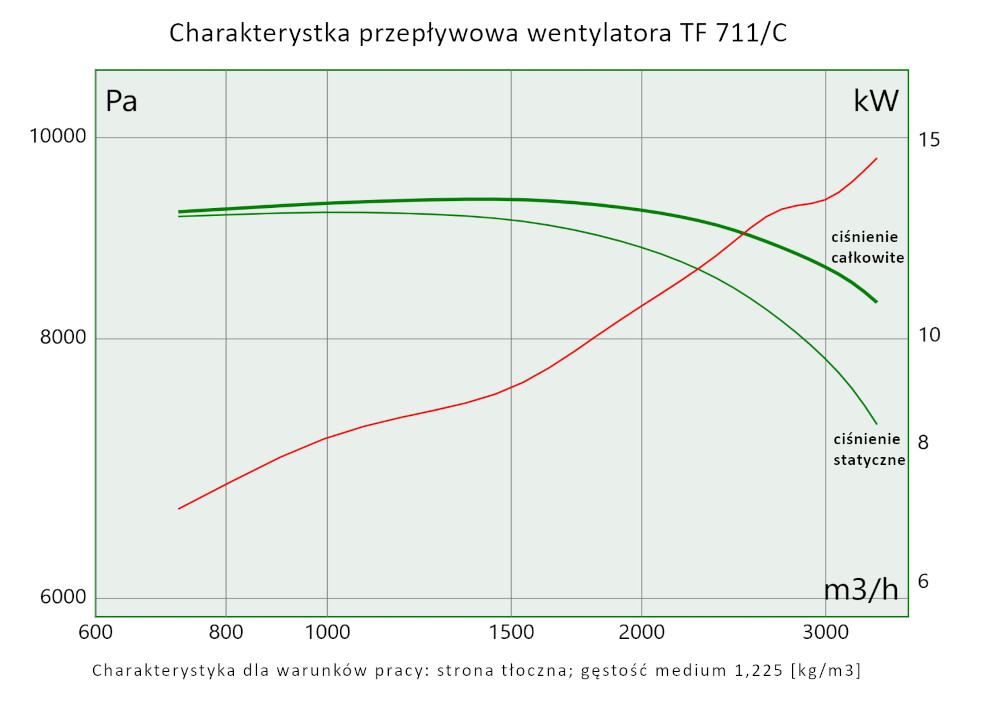

TF 711/C HT wentylator promieniowy wysokotemperaturowy
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
wysokotemperaturowe | 1850 | 11800 | 15 | 2950 | 3~400 | zapytaj o termin |
NA ZAMÓWIENIE
Wyślij zapytanie
|
|
|||||||||||||||||||||||||||

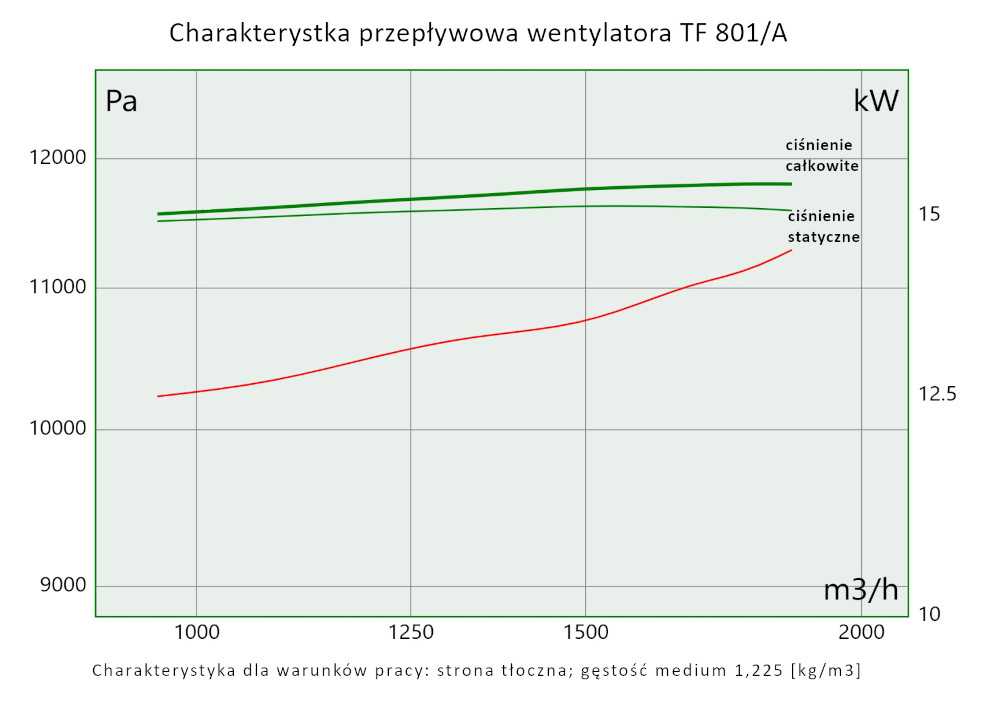

TF 801/A HT wentylator promieniowy wysokotemperaturowy
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
wysokotemperaturowe | 3000 | 11800 | 18.5 | 2950 | 3~400 | zapytaj o termin |
NA ZAMÓWIENIE
Wyślij zapytanie
|
|
|||||||||||||||||||||||||||

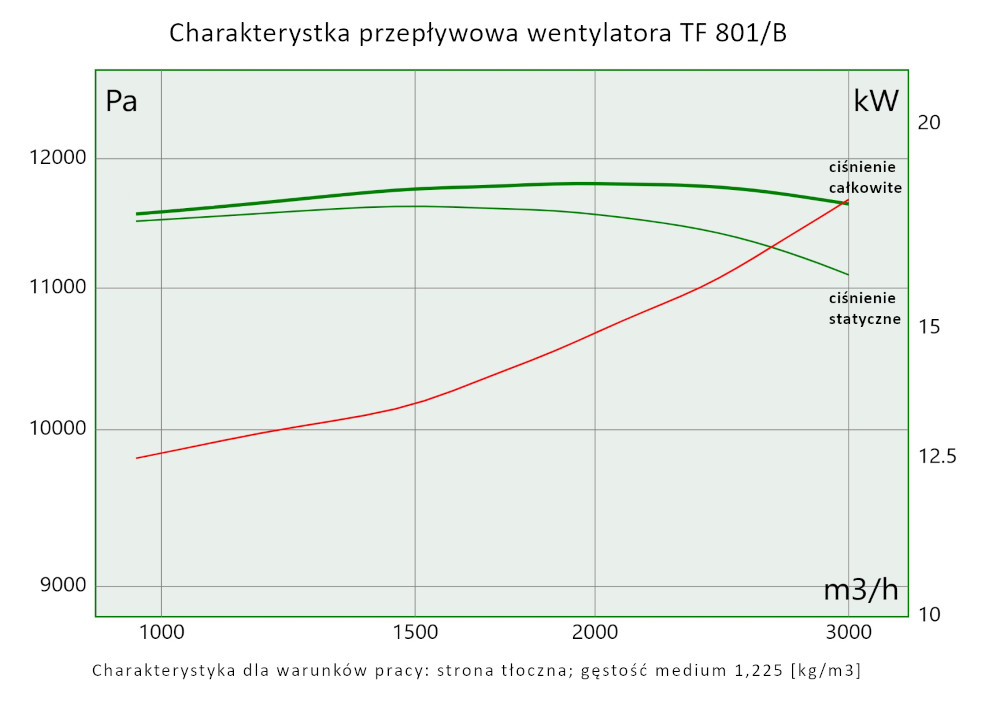

TF 801/B HT wentylator promieniowy wysokotemperaturowy
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
wysokotemperaturowe | 3770 | 11800 | 22 | 2950 | 3~400 | zapytaj o termin |
NA ZAMÓWIENIE
Wyślij zapytanie
|
|
|||||||||||||||||||||||||||
TF 801/C HT wentylator promieniowy wysokotemperaturowy
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
wysokotemperaturowe | 1850 | 2700 | 3 | 1450 | 3~400 | zapytaj o termin |
NA ZAMÓWIENIE
Wyślij zapytanie
|
|
|||||||||||||||||||||||||||

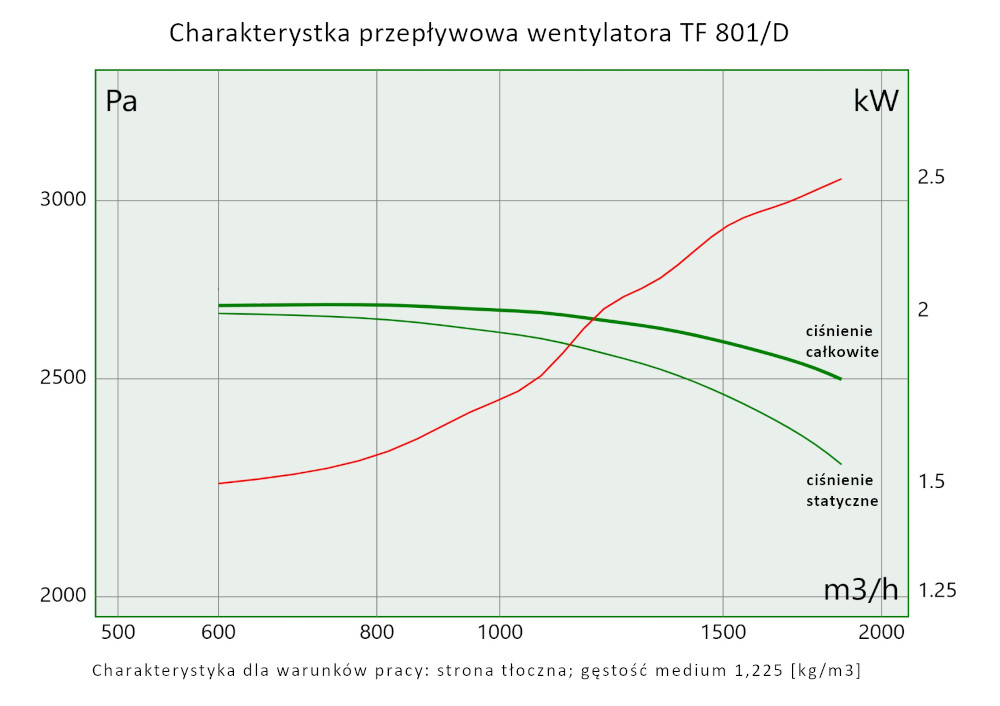

TF 801/D HT wentylator promieniowy wysokotemperaturowy
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
wysokotemperaturowe | 2390 | 2700 | 4 | 1450 | 3~400 | zapytaj o termin |
NA ZAMÓWIENIE
Wyślij zapytanie
|
|
|||||||||||||||||||||||||||

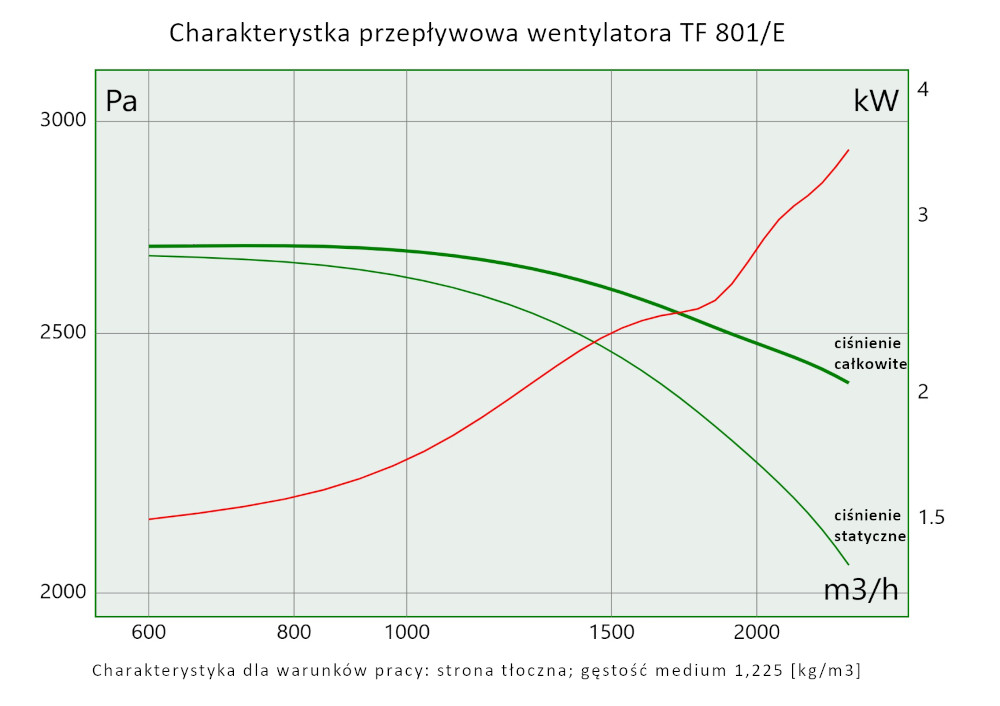

TF 801/E HT wentylator promieniowy wysokotemperaturowy
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
wysokotemperaturowe | 2700 | 3500 | 5.5 | 1450 | 3~400 | zapytaj o termin |
NA ZAMÓWIENIE
Wyślij zapytanie
|
|
|||||||||||||||||||||||||||

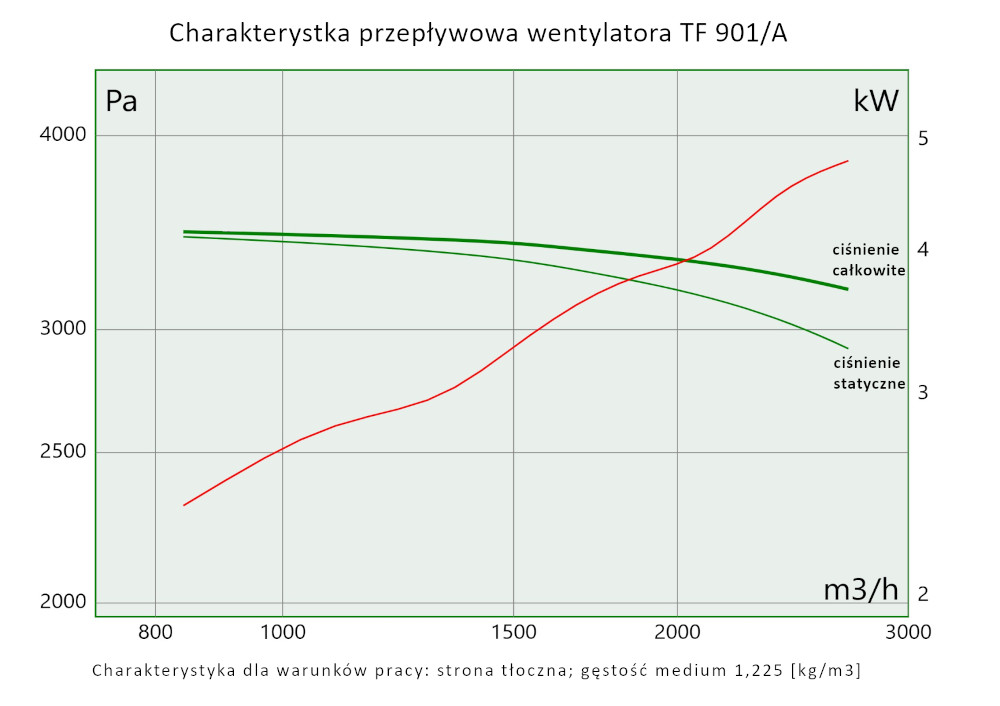

TF 901/A HT wentylator promieniowy wysokotemperaturowy
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
wysokotemperaturowe | 3350 | 3500 | 7.5 | 1450 | 3~400 | zapytaj o termin |
NA ZAMÓWIENIE
Wyślij zapytanie
|
|
|||||||||||||||||||||||||||

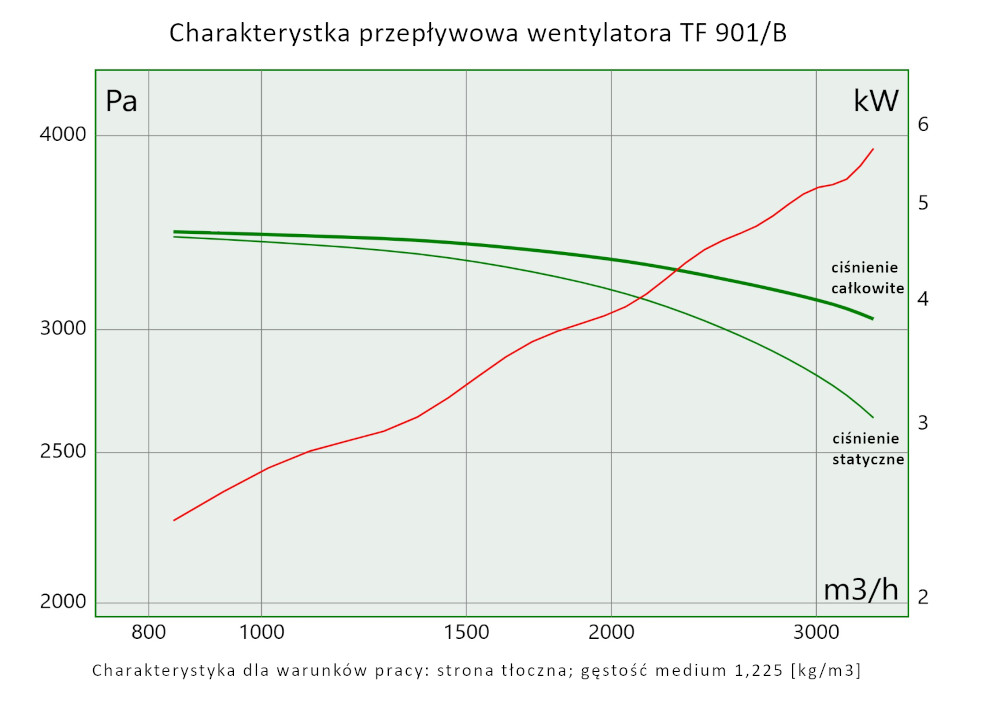

TF 901/B HT wentylator promieniowy wysokotemperaturowy
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
|
|
wysokotemperaturowe | 4800 | 4300 | 11 | 1450 | 3~400 | zapytaj o termin |
NA ZAMÓWIENIE
Wyślij zapytanie
|
|
|||||||||||||||||||||||||||

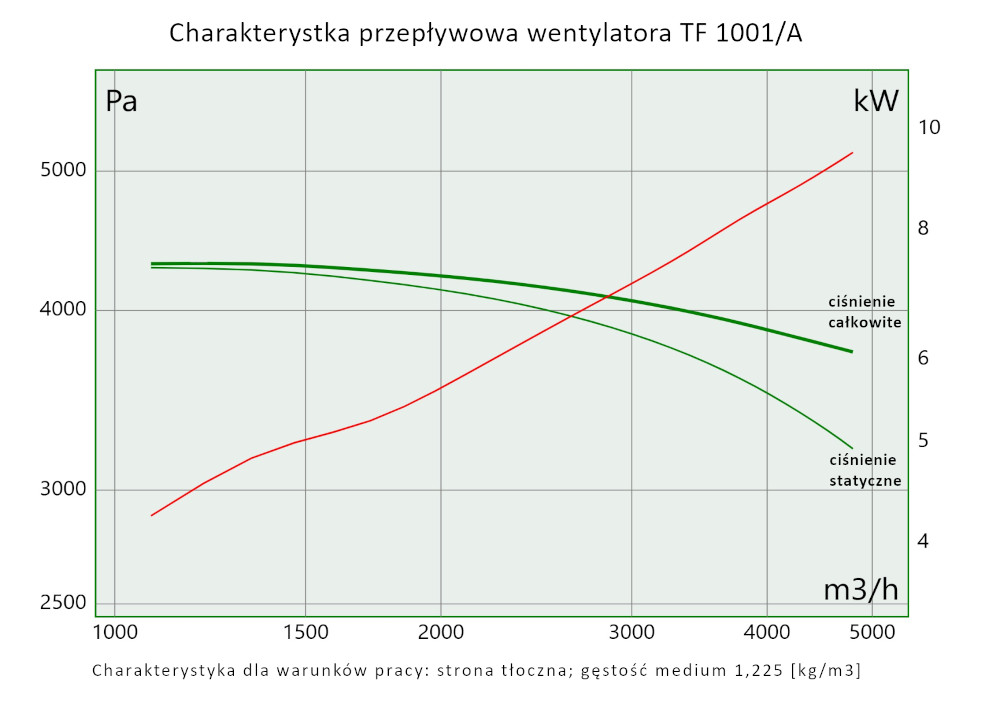

TF 1001/A HT wentylator promieniowy wysokotemperaturowy
Wyślij zapytanie
|
||||||||||||||||||||||||||||||||||||
Wykonanie HT przetłacza medium o temperaturze do 350 °C (wersja podstawowa: do 80 °C). Na wale pracuje odrzutnik ciepła, który chroni łożyska i silnik przed ciepłem z obudowy. Powyżej 200 °C wał ma uszczelnienie grafitowe zamiast teflonowego. Powyżej 250 °C wentylator malowany jest lakierem odpornym na wysoką temperaturę.
Przy wentylatorach wysokoobrotowych w temperaturze powyżej 100–150 °C często stosuje się wzmocniony wirnik, bo temperatura obniża wytrzymałość mechaniczną materiału. Na zamówienie łożyska podpór i silnika mogą mieć czujniki temperatury i drgań. Wykonania na wyższe temperatury – ze specjalnymi łożyskami i izolacją termiczną między obudową a podstawą – na zapytanie.
Typowe zastosowania: piece polimeryzacyjne i komory utwardzania farb proszkowych, piece przemysłowe, hartownie, odlewnie i ceramika, odpylanie spalin i odzysk ciepła.
W zapytaniu podaj temperaturę medium.
